本文分为两部分，第一部分请阅读高可用分布式存储etcd的实现原理（一）

索引

经常使用 etcd 的开发者可能会了解到，它本身对于每一个键值对都有一个 revision 的概念，键值对的每一次变化都会被 BoltDB 单独记录下来，所以想要在存储引擎中获取某一个 Key 对应的值，要先获取 revision ，再通过它才能找到对应的值，在里我们想要介绍的其实是 etcd 如何管理和存储一个 Key 的多个 revision 记录。

在 etcd 服务中有一个用于存储所有的键值对 revision 信息的 btree，我们可以通过 index 的 Get 接口获取一个 Key 对应 Revision 的值：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/index.go#L68-76func (ti *treeIndex) Get(key []byte, atRev int64) (modified, created revision, ver int64, err error) {    keyi := &keyIndex{key: key}    if keyi = ti.keyIndex(keyi); keyi == nil {       return revision{}, revision{}, 0, ErrRevisionNotFound    }    return keyi.get(ti.lg, atRev)}

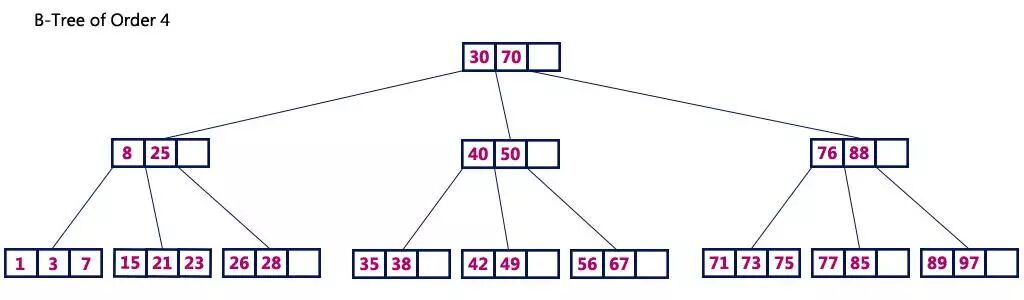

上述方法通过 keyIndex 方法查找 Key 对应的 keyIndex 结构体，这里使用的内存结构体 btree 是 Google 实现的一个版本：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/index.go#L84-89func (ti *treeIndex) keyIndex(keyi *keyIndex) *keyIndex {    if item := ti.tree.Get(keyi); item != nil {       return item.(*keyIndex)    }    return nil}

可以看到这里的实现非常简单，只是从 treeIndex 持有的成员 btree 中查找 keyIndex ，将结果强制转换成 keyIndex 类型后返回；获取 Key 对应 revision 的方式也非常简单：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/key_index.go#L149-171func (ki *keyIndex) get(lg *zap.Logger, atRev int64) (modified, created revision, ver int64, err error) {    g := ki.findGeneration(atRev)    if g.isEmpty() {       return revision{}, revision{}, 0, ErrRevisionNotFound    }    n := g.walk(func(rev revision) bool { return rev.main > atRev })    if n != -1 {       return g.revs[n], g.created, g.ver - int64(len(g.revs)-n-1), nil    }    return revision{}, revision{}, 0, ErrRevisionNotFound}

keyIndex

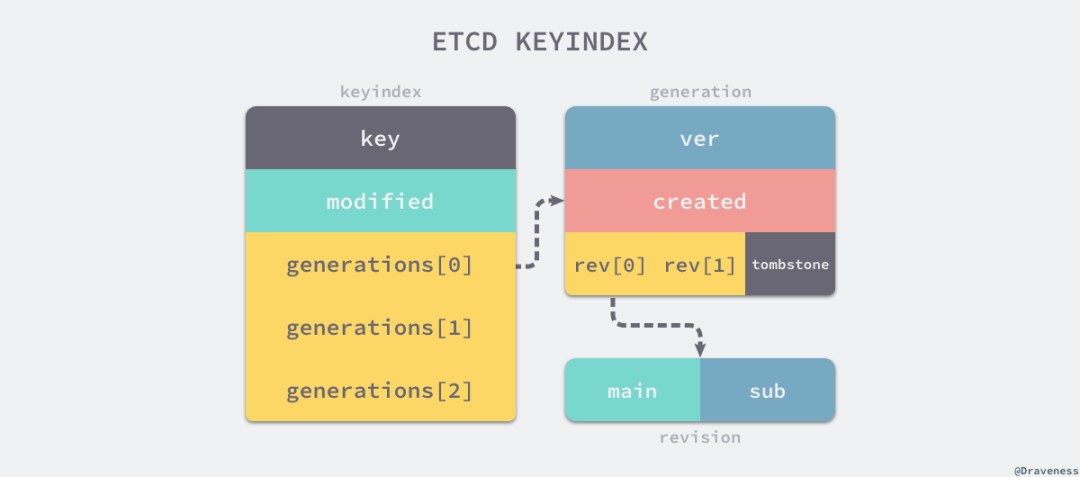

在我们具体介绍方法实现的细节之前，首先我们需要理解 keyIndex 包含的字段以及管理同一个 Key 不同版本的方式：

每一个 keyIndex 结构体中都包含当前键的值以及最后一次修改对应的 revision 信息，其中还保存了一个 Key 的多个 generation ，每一个 generation 都会记录当前 Key『从生到死』的全部过程，每当一个 Key 被删除时都会调用 timestone 方法向当前的 generation 中追加一个新的墓碑版本：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/key_index.go#L127-145func (ki *keyIndex) tombstone(lg *zap.Logger, main int64, sub int64) error {    if ki.generations[len(ki.generations)-1].isEmpty() {       return ErrRevisionNotFound    }    ki.put(lg, main, sub)    ki.generations = append(ki.generations, generation{})    return nil}

这个 tombstone 版本标识这当前的 Key 已经被删除了，但是在每次删除一个 Key 之后，就会在当前的 keyIndex 中创建一个新的 generation 结构用于存储新的版本信息，其中 ver 记录当前 generation 包含的修改次数， created 记录创建 generation 时的 revision 版本，最后的 revs 用于存储所有的版本信息。

读操作

etcd 中所有的查询请求，无论是查询一个还是多个、是数量还是键值对，最终都会调用 rangeKeys 方法：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kvstore_txn.go#L112-165func (tr *storeTxnRead) rangeKeys(key, end []byte, curRev int64, ro RangeOptions) (*RangeResult, error) {    rev := ro.Rev    revpairs := tr.s.kvindex.Revisions(key, end, rev)    if len(revpairs) == 0 {       return &RangeResult{KVs: nil, Count: 0, Rev: curRev}, nil    }    kvs := make([]mvccpb.KeyValue, int(ro.Limit))    revBytes := newRevBytes()    for i, revpair := range revpairs[:len(kvs)] {        revToBytes(revpair, revBytes)    _, vs := tr.tx.UnsafeRange(keyBucketName, revBytes, nil, 0)        kvs[i].Unmarshal(vs[0])    }    return &RangeResult{KVs: kvs, Count: len(revpairs), Rev: curRev}, nil}

为了获取一个范围内的所有键值对，我们首先需要通过 Revisions 函数从 btree 中获取范围内所有的 keyIndex ：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/index.go#L106-120func (ti *treeIndex) Revisions(key, end []byte, atRev int64) (revs []revision) {    if end == nil {       rev, _, _, err := ti.Get(key, atRev)       if err != nil {          return nil       }       return []revision{rev}    }    ti.visit(key, end, func(ki *keyIndex) {       if rev, _, _, err := ki.get(ti.lg, atRev); err == nil {          revs = append(revs, rev)       }    })    return revs}

如果只需要获取一个 Key 对应的版本，就是直接使用 treeIndex 的方法，但是当上述方法会从 btree 索引中获取一个连续多个 revision 值时，就会调用 keyIndex.get 来遍历整颗树并选取合适的版本：

func (ki *keyIndex) get(lg *zap.Logger, atRev int64) (modified, created revision, ver int64, err error) {    g := ki.findGeneration(atRev)    if g.isEmpty() {       return revision{}, revision{}, 0, ErrRevisionNotFound    }    n := g.walk(func(rev revision) bool { return rev.main > atRev })    if n != -1 {       return g.revs[n], g.created, g.ver - int64(len(g.revs)-n-1), nil    }    return revision{}, revision{}, 0, ErrRevisionNotFound}

因为每一个 Key 的 keyIndex 中其实都存储着多个 generation ，我们需要根据传入的参数返回合适的 generation 并从其中返回主版本大于 atRev 的 revision 结构。

对于上层的键值存储来说，它会利用这里返回的 revision 从真正存储数据的 BoltDB 中查询当前 Key 对应 revision 的结果。

写操作

当我们向 etcd 中插入数据时，会使用传入的 key 构建一个 keyIndex 结构体并从树中获取相关版本等信息：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/index.go#L53-66func (ti *treeIndex) Put(key []byte, rev revision) {    keyi := &keyIndex{key: key}    item := ti.tree.Get(keyi)    if item == nil {       keyi.put(ti.lg, rev.main, rev.sub)       ti.tree.ReplaceOrInsert(keyi)       return    }   okeyi := item.(*keyIndex)   okeyi.put(ti.lg, rev.main, rev.sub)}

treeIndex.Put 在获取内存中的 keyIndex 结构之后会通过 keyIndex.put 其中加入新的 revision ：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/key_index.go#L77-104func (ki *keyIndex) put(lg *zap.Logger, main int64, sub int64) {    rev := revision{main: main, sub: sub}    if len(ki.generations) == 0 {       ki.generations = append(ki.generations, generation{})    }    g := &ki.generations[len(ki.generations)-1]    if len(g.revs) == 0 {       g.created = rev    }    g.revs = append(g.revs, rev)    g.ver++    ki.modified = rev}

每一个新 revision 结构体写入 keyIndex 时，都会改变当前 generation 的 created 和 ver 等参数，从这个方法中我们就可以了解到 generation 中的各个成员都是如何被写入的。

写入的操作除了增加之外，删除某一个 Key 的函数也会经常被调用：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kvstore_txn.go#L252-309func (tw *storeTxnWrite) delete(key []byte) {    ibytes := newRevBytes()    idxRev := revision{main: tw.beginRev + 1, sub: int64(len(tw.changes))}    revToBytes(idxRev, ibytes)    ibytes = appendMarkTombstone(tw.storeTxnRead.s.lg, ibytes)    kv := mvccpb.KeyValue{Key: key}    d, _ := kv.Marshal()    tw.tx.UnsafeSeqPut(keyBucketName, ibytes, d)    tw.s.kvindex.Tombstone(key, idxRev)    tw.changes = append(tw.changes, kv)}

正如我们在文章前面所介绍的，删除操作会向结构体中的 generation 追加一个新的 tombstone 标记，用于标识当前的 Key 已经被删除；除此之外，上述方法还会将每一个更新操作的 revision 存到单独的 keyBucketName 中。

索引的恢复

因为在 etcd 中，所有的 keyIndex 都是在内存的 btree 中存储的，所以在启动服务时需要从 BoltDB 中将所有的数据都加载到内存中，在这里就会初始化一个新的 btree 索引，然后调用 restore 方法开始恢复索引：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kvstore.go#L321-433func (s *store) restore() error {    min, max := newRevBytes(), newRevBytes()    revToBytes(revision{main: 1}, min)    revToBytes(revision{main: math.MaxInt64, sub: math.MaxInt64}, max)    tx := s.b.BatchTx()    rkvc, revc := restoreIntoIndex(s.lg, s.kvindex)    for {       keys, vals := tx.UnsafeRange(keyBucketName, min, max, int64(restoreChunkKeys))       if len(keys) == 0 {          break       }       restoreChunk(s.lg, rkvc, keys, vals, keyToLease)       newMin := bytesToRev(keys[len(keys)-1][:revBytesLen])       newMin.sub++       revToBytes(newMin, min)    }    close(rkvc)    s.currentRev = <-revc    return nil}

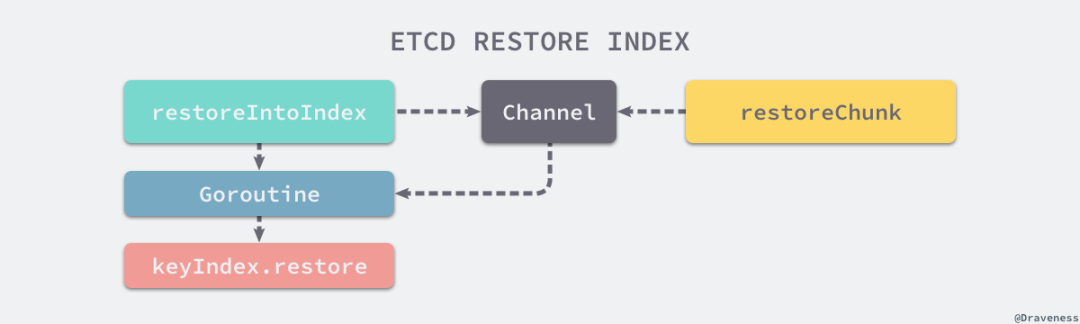

在恢复索引的过程中，有一个用于遍历不同键值的『生产者』循环，其中由 UnsafeRange 和 restoreChunk 两个方法构成，这两个方法会从 BoltDB 中遍历数据，然后将键值对传到 rkvc 中，交给 restoreIntoIndex 方法中创建的 goroutine 处理：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kvstore.go#L486-506func restoreChunk(lg *zap.Logger, kvc chan<- revKeyValue, keys, vals [][]byte, keyToLease map[string]lease.LeaseID) {    for i, key := range keys {       rkv := r evKeyValue{key: key}       _ := rkv.kv.Unmarshal(vals[i])       rkv.kstr = string(rkv.kv.Key)       if isTombstone(key) {          delete(keyToLease, rkv.kstr)       } else if lid := lease.LeaseID(rkv.kv.Lease); lid != lease.NoLease {          keyToLease[rkv.kstr] = lid       } else {          delete(keyToLease, rkv.kstr)       }       kvc <- rkv    }}

先被调用的 restoreIntoIndex 方法会创建一个用于接受键值对的 Channel，在这之后会在一个 goroutine 中处理从 Channel 接收到的数据，并将这些数据恢复到内存里的 btree 中：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kvstore.go#L441-484func restoreIntoIndex(lg *zap.Logger, idx index) (chan<- revKeyValue, <-chan int64) {    rkvc, revc := make(chan revKeyValue, restoreChunkKeys), make(chan int64, 1)go func() {        currentRev := int64(1)        defer func() { revc <- currentRev }()        for rkv := range rkvc {            ki = &keyIndex{key: rkv.kv.Key}            ki := idx.KeyIndex(ki)            rev := bytesToRev(rkv.key)            currentRev = rev.main            if ok {               if isTombstone(rkv.key) {                  ki.tombstone(lg, rev.main, rev.sub)                  continue               }               ki.put(lg, rev.main, rev.sub)            } else if !isTombstone(rkv.key) {              ki.restore(lg, revision{rkv.kv.CreateRevision, 0}, rev, rkv.kv.Version)              idx.Insert(ki)            }        }     }()     return rkvc, revc}

恢复内存索引的相关代码在实现上非常值得学习，两个不同的函数通过 Channel 进行通信并使用 goroutine 处理任务，能够很好地将消息的『生产者』和『消费者』进行分离。

Channel 作为整个恢复索引逻辑的一个消息中心，它将遍历 BoltDB 中的数据和恢复索引两部分代码进行了分离。

存储

etcd 的 mvcc 模块对外直接提供了两种不同的访问方式，一种是键值存储 kvstore ，另一种是 watchableStore 它们都实现了包内公开的 KV 接口：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kv.go#L100-125type KV interface {    ReadView    WriteView    Read() TxnRead    Write() TxnWrite    Hash() (hash uint32, revision int64, err error)    HashByRev(rev int64) (hash uint32, revision int64, compactRev int64, err error)    Compact(rev int64) (<-chan struct{}, error)    Commit()    Restore(b backend.Backend) error    Close() error}

kvstore

对于 kvstore 来说，其实没有太多值得展开介绍的地方，它利用底层的 BoltDB 等基础设施为上层提供最常见的增伤改查，它组合了下层的 readTx 、 batchTx 等结构体，将一些线程不安全的操作变成线程安全的。

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/kvstore_txn.go#L32-40func (s *store) Read() TxnRead {    s.mu.RLock()    tx := s.b.ReadTx()    s.revMu.RLock()    tx.Lock()    firstRev, rev := s.compactMainRev, s.currentRev    s.revMu.RUnlock()    return newMetricsTxnRead(&storeTxnRead{s, tx, firstRev, rev})}

它也负责对内存中 btree 索引的维护以及压缩一些无用或者不常用的数据，几个对外的接口 Read 、 Write 就是对 readTx 、 batchTx 等结构体的组合并将它们的接口暴露给其他的模块。

watchableStore

另外一个比较有意思的存储就是 watchableStore 了，它是 mvcc 模块为外界提供 Watch 功能的接口，它负责了注册、管理以及触发 Watcher 的功能，我们先来看一下这个结构体的各个字段：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/watchable_store.go#L45-65type watchableStore struct {    *store    mu sync.RWMutex    unsynced watcherGroup    synced watcherGroup    stopc chan struct{}    wg    sync.WaitGroup}

每一个 watchableStore 其实都组合了来自 store 结构体的字段和方法，除此之外，还有两个 watcherGroup 类型的字段，其中 unsynced 用于存储未同步完成的实例， synced 用于存储已经同步完成的实例。

在初始化一个新的 watchableStore 时，我们会创建一个用于同步 watcherGroup 的 Goroutine，在 syncWatchersLoop 这个循环中会每隔 100ms 调用一次 syncWatchers 方法，将所有未通知的事件通知给所有的监听者，这可以说是整个模块的核心：

func (s *watchableStore) syncWatchers() int {    curRev := s.store.currentRev    compactionRev := s.store.compactMainRev    wg, minRev := s.unsynced.choose(maxWatchersPerSync, curRev, compactionRev)    minBytes, maxBytes := newRevBytes(), newRevBytes()    revToBytes(revision{main: minRev}, minBytes)    revToBytes(revision{main: curRev + 1}, maxBytes)    tx := s.store.b.ReadTx()    revs, vs := tx.UnsafeRange(keyBucketName, minBytes, maxBytes, 0)    evs := kvsToEvents(nil, wg, revs, vs)    wb := newWatcherBatch(wg, evs)    for w := range wg.watchers {        w.minRev = curRev + 1        eb, ok := wb[w]        if !ok {           s.synced.add(w)           s.unsynced.delete(w)           continue        }        w.send(WatchResponse{WatchID: w.id, Events: eb.evs, Revision: curRev})        s.synced.add(w)        s.unsynced.delete(w)    }    return s.unsynced.size()}

简化后的 syncWatchers 方法中总共做了三件事情，首先是根据当前的版本从未同步的 watcherGroup 中选出一些待处理的任务，然后从 BoltDB 中后去当前版本范围内的数据变更并将它们转换成事件，事件和 watcherGroup 在打包之后会通过 send 方法发送到每一个 watcher 对应的 Channel 中。

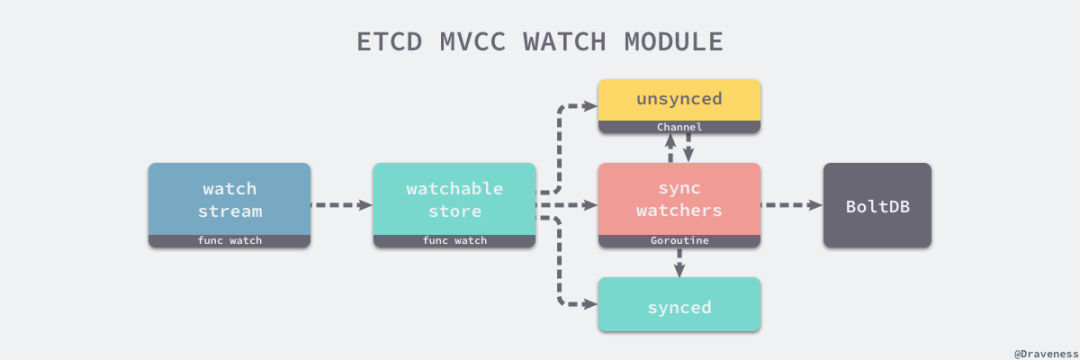

上述图片中展示了 mvcc 模块对于向外界提供的监听某个 Key 和范围的接口，外部的其他模块会通过 watchStream.watch 函数与模块内部进行交互，每一次调用 watch 方法最终都会向 watchableStore 持有的 watcherGroup 中添加新的 watcher 结构。

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/watcher.go#L108-135func (ws *watchStream) Watch(id WatchID, key, end []byte, startRev int64, fcs ...FilterFunc) (WatchID, error) {    if id == AutoWatchID {       for ws.watchers[ws.nextID] != nil {          ws.nextID++       }       id = ws.nextID       ws.nextID++    }    w, c := ws.watchable.watch(key, end, startRev, id, ws.ch, fcs...)    ws.cancels[id] = c    ws.watchers[id] = w    return id, nil}// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/mvcc/watchable_store.go#L111-142func (s *watchableStore) watch(key, end []byte, startRev int64, id WatchID, ch chan<- WatchResponse, fcs ...FilterFunc) (*watcher, cancelFunc) {    wa := &watcher{       key:    key,       end:    end,       minRev: startRev,       id:     id,       ch:     ch,       fcs:    fcs,    }    synced := startRev > s.store.currentRev || startRev == 0    if synced {       s.synced.add(wa)    } else {       s.unsynced.add(wa)    }    return wa, func() { s.cancelWatcher(wa)}}

当 etcd 服务启动时，会在服务端运行一个用于处理监听事件的 watchServer gRPC 服务，客户端的 Watch 请求最终都会被转发到这个服务的 Watch 函数中：

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/etcdserver/api/v3rpc/watch.go#L136-206func (ws *watchServer) Watch(stream pb.Watch_WatchServer) (err error) {    sws := serverWatchStream{       // ...       gRPCStream:  stream,       watchStream: ws.watchable.NewWatchStream(),       ctrlStream: make(chan *pb.WatchResponse, ctrlStreamBufLen),    }    sws.wg.Add(1)    go func() {       sws.sendLoop()       sws.wg.Done()    }()    go func() {       sws.recvLoop()    }()    sws.wg.Wait()    return err}

当客户端想要通过 Watch 结果监听某一个 Key 或者一个范围的变动，在每一次客户端调用服务端上述方式都会创建两个 Goroutine，这两个协程一个会负责向监听者发送数据变动的事件，另一个协程会负责处理客户端发来的事件。

// https://sourcegraph.com/github.com/etcd-io/etcd@1cab49e/-/blob/etcdserver/api/v3rpc/watch.go#L220-334 func (sws *serverWatchStream) recvLoop() error {    for {        req, err := sws.gRPCStream.Recv()        if err == io.EOF {           return nil        }        if err != nil {           return err        }        switch uv := req.RequestUnion.(type) {               case *pb.WatchRequest_CreateRequest:                   creq := uv.CreateRequest                   filters := FiltersFromRequest(creq)                   wsrev := sws.watchStream.Rev()                   rev := creq.StartRevision                   id, _ := sws.watchStream.Watch(mvcc.WatchID(creq.WatchId), creq.Key, creq.RangeEnd, rev, filters...)                   wr := &pb.WatchResponse{                       Header:   sws.newResponseHeader(wsrev),                       WatchId:  int64(id),                       Created:  true,                       Canceled: err != nil,                   }                   select {                       case sws.ctrlStream <- wr:                       case <-sws.closec:                       return nil                   }                case *pb.WatchRequest_CancelRequest: // ...                case *pb.WatchRequest_ProgressRequest: // ...                default:                   continue        }    }}

在用于处理客户端的 recvLoop 方法中调用了 mvcc 模块暴露出的 watchStream.Watch 方法，该方法会返回一个可以用于取消监听事件的 watchID ；当 gRPC 流已经结束后者出现错误时，当前的循环就会返回，两个 Goroutine 也都会结束。

如果出现了更新或者删除事件，就会被发送到 watchStream 持有的 Channel 中，而 sendLoop 会通过 select 来监听多个 Channel 中的数据并将接收到的数据封装成 pb.WatchResponse 结构并通过 gRPC 流发送给客户端：

func (sws *serverWatchStream) sendLoop() {    for {       select {          case wresp, ok := <-sws.watchStream.Chan():              evs := wresp.Events              events := make([]*mvccpb.Event, len(evs))              for i := range evs {                 events[i] = &evs[i]                          }              canceled := wresp.CompactRevision != 0              wr := &pb.WatchResponse{                 Header:          sws.newResponseHeader(wresp.Revision),                 WatchId:         int64(wresp.WatchID),                 Events:          events,                 CompactRevision: wresp.CompactRevision,                 Canceled:        canceled,              }              sws.gRPCStream.Send(wr)           case c, ok := <-sws.ctrlStream: // ...           case <-progressTicker.C: // ...           case <-sws.closec:             return       }    }}

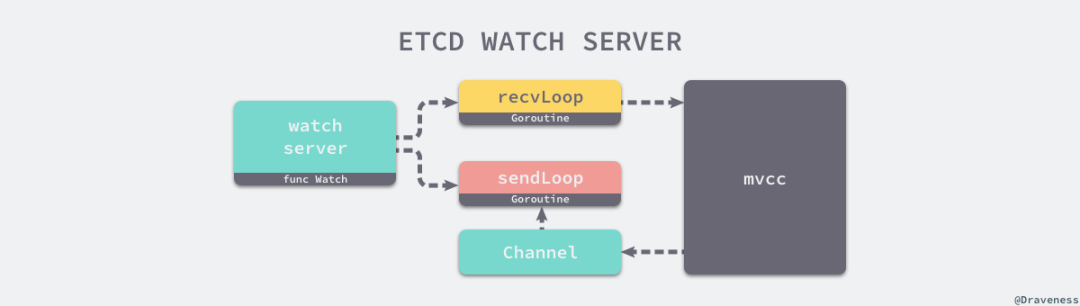

对于每一个 Watch 请求来说， watchServer 会根据请求创建两个用于处理当前请求的 Goroutine，这两个协程会与更底层的 mvcc 模块协作提供监听和回调功能：

到这里，我们对于 Watch 功能的介绍就差不多结束了，从对外提供的接口到底层的使用的数据结构以及具体实现，其他与 Watch 功能相关的话题可以直接阅读 etcd 的源代码了解更加细节的实现。

应用

在上面已经介绍了核心的 Raft 共识算法以及使用的底层存储之后，这一节更想谈一谈 etcd 的一些应用场景，与之前谈到的分布式协调服务 Zookeeper 一样，etcd 在大多数的集群中还是处于比较关键的位置，工程师往往都会使用 etcd 存储集群中的重要数据和元数据，多个节点之间的强一致性以及集群部署的方式赋予了 etcd 集群高可用性。

我们依然可以使用 etcd 实现微服务架构中的服务发现、发布订阅、分布式锁以及分布式协调等功能，因为虽然它被定义成了一个可靠的分布式键值存储，但是它起到的依然是一个分布式协调服务的作用，这也使我们在需要不同的协调服务中进行权衡和选择。

为什么要在分布式协调服务中选择 etcd 其实是一个比较关键的问题，很多工程师选择 etcd 主要是因为它使用 Go 语言开发、部署简单、社区也比较活跃，但是缺点就在于它相比 Zookeeper 还是一个比较年轻的项目，需要一些时间来成长和稳定。

总结

etcd 的实现原理非常有趣，我们能够在它的源代码中学习很多 Go 编程的最佳实践和设计，这也值得我们去研究它的源代码。

目前很多项目和公司都在生产环境中大规模使用 etcd，这对于社区来说是意见非常有利的事情，如果微服务的大部分技术栈是 Go，作者也更加推荐各位读者在选择分布式协调服务时选择 etcd 作为系统的基础设施。
