硬核 BPFTrace - 网络诊断示例

前几天和某位不愿透露姓名的同事聊起 calico 的一些实现原理，他给了一个脚本可以用来玩一下基于 linux 的 veth 设备模拟其行为，使得在单独的 network namespace 下的虚拟网卡可以与 host 进行通信。然而在我这里整个方案并没有正确地工作。由于缺乏相关的文档支持，只好头铁的通过使用 bpftrace 配合阅读内核的源码，最终搞明白了是什么原因导致的，这次就介绍下 bpftrace 及一些相关工具的基本用法。

背景

通过执行下面的脚本，我们会创建一个新的 network namepsace： ns0 ，以及一对 veth 设备 v - ns0 和 v - ns0 - peer 。将 v - ns0 放入 ns0 中，而 v - ns0 - peer 则留在 host 中，通过开启 v - ns0 - peer 的 proxy_arp 功能不出意外的话应当能看到 v - ns0 - peer 设备会用自己的 MAC 地址响应 v - ns0 设备发出的 ARP 请求。如果进一步设置相关的转发和路由规则， ns0 中的进程将可以顺畅地与其他机器上的容器进行通信。这也是 calico 这个 SDN 的核心原理，当然这里就不细说了。

#!/bin/bashNS=ns0VETH=v-$NSip netns add $NSip link add $VETH type veth peer name $VETH-peerip link set $VETH-peer upip link set $VETH netns $NSip netns exec $NS ip link set $VETH upip netns exec $NS ip addr add 10.6.0.1/32 dev $VETHip netns exec $NS ip route add 169.254.0.1 dev $VETH scope linkip netns exec $NS ip route add default via 169.254.0.1 dev $VETHecho 1 > /proc/sys/net/ipv4/conf/$VETH-peer/proxy_arpecho 0 > /proc/sys/net/ipv4/conf/$VETH-peer/rp_filter

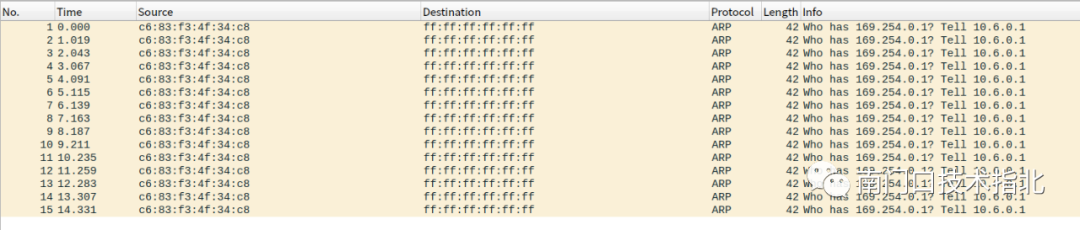

然并卵的是执行完上面的脚本后， v - ns0 - peer 设备的 proxy_arp 并没有生效，通过 wireshark 在 v - ns0 - peer 上抓包并同时执行 ip netns exec ns0 ping 192.168 . 1.1 可以明显看到只有对于 ns0 中的默认网关 169.254.0.1 的 ARP 请求却没有任何的 ARP 应答。

初步分析

一拍脑袋当然会觉得是设备 v - ns0 - peer 的 proxy_arp 功能没有正确工作 ，所以 一开始的推测是需要开启某些设置，也许与某种奇怪的 安全策略相关。 在 G oo gle 上找了一圈资料，然而都没有什么卵用 ，于是就考虑硬核一点跟踪下内核的代码，看看是什么条件没有符合。

当然了，直接阅读内核代码的方式太不清真了，简直就是送命。因此得找一个工具一边快速确定内核的执行路径一边局部阅读这部分源码，这里最终选择使用的工具就是本文要介绍的 bpftrace 。

工具准备

这里使用的是 ubuntu 20.04 ，其他操作系统下工具的安装和准备应该是类似的。

1. 获取当前内核的源代码。执行 apt - get source linux - image - unsigned - $ ( uname - r ) 即可。

2. 获取当前内核的 debug info 。添加源 ddebs.ubuntu.com 后执行 apt - get install linux - image - $ ( uname - r )- dbgsym 。

3. 最后安装 bpftrace 以及 bcc 。执行 apt - get install bpftrace bpfcc - tools linux - headers - $ ( uname - r ) 。

定位内核代码

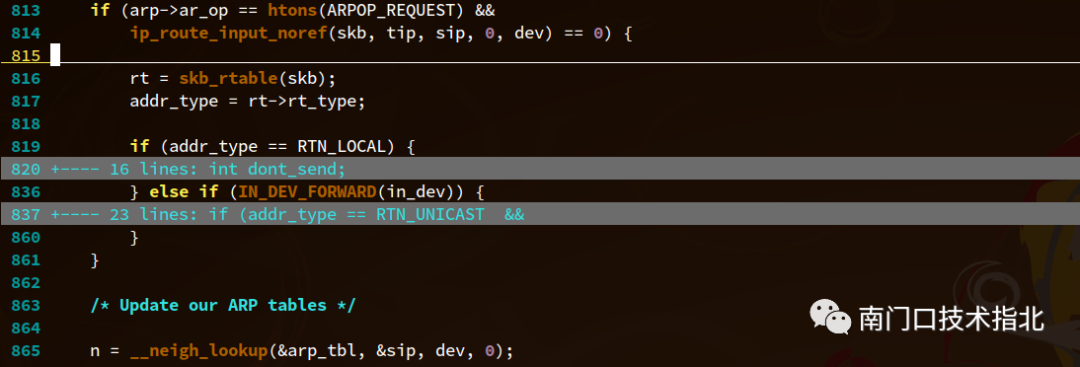

我们的目标是找出 proxy arp 功能为什么不工作，处理 ARP 请求的代码在 net/ipv4/arp.c 中的 arp process 函数中。通过大致阅读该函数，我们可以迅速发现与 proxy_arp 相关的代码段应该如下 813 行附近（注意这里和内核版本有关，不一定是这一行，但也是差不多的位置）。

开始 Trace

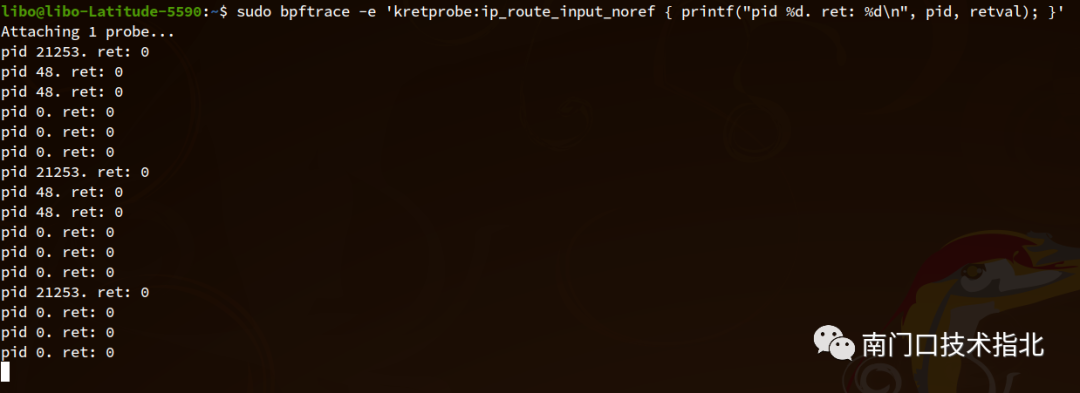

bpftrace -e 'kretprobe:ip_route_input_noref { printf("pid %d. ret: %d\n", pid, retval); }

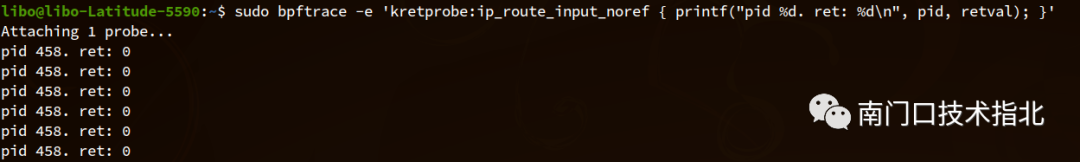

这个显然是机器上处理其他的 ARP 请求的时候执行的，为了排除这些干扰，我将笔记本的网络断开后再重新开始 trace ，通过手动执行 ip netns exec ns0 ping 192.168 . 1.1 来触发 ARP 请求。

可以看到有很多输出，有的 PID 是 ping ，有的 PID 是 0 ，所有的返回值都是 0。所以我们可以肯定代码肯定进入了816行，接下来是两个分支，819行和836行。因为函数 skb_rtable 被内联了，我们无法使用 bpftrace 去 trace 该函数。为了确认代码的执行路径，我们可以利用 bpftrace 的 kprobe 支持 function offset 这个 feature 来打点。

反编译内核

为了知道 819 和 837 两个分支的代码相对于函数 arp_process 的偏移，使用 gdb 反汇编：

gdb -q /usr/lib/debug/boot/vmlinux-$(uname -r) --ex 'disassemble arp_process'

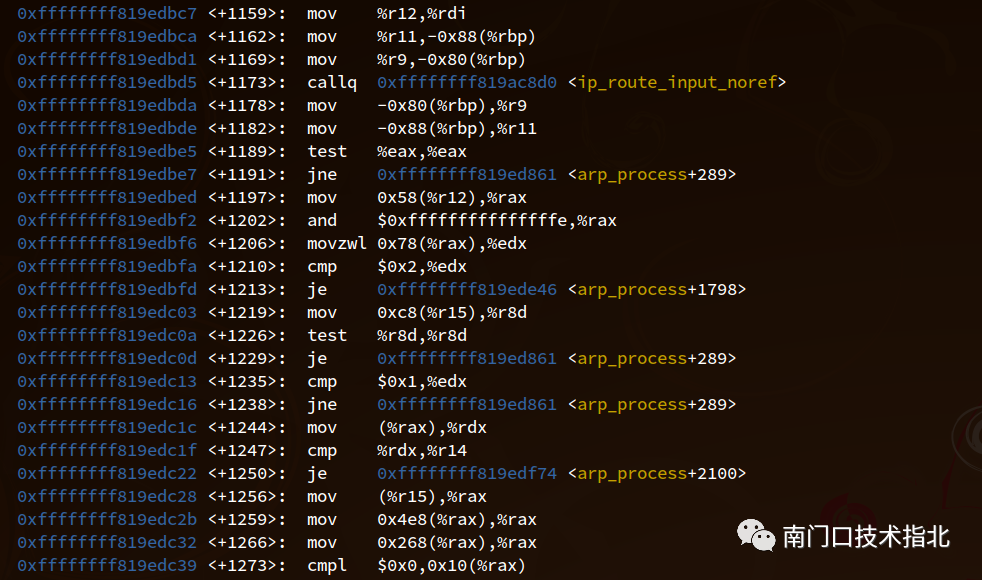

接着迅速滚动到有函数 ip_route_input_noref 的调用的附近：

从图中可以看到，函数 ip_route_input_noref 的调用在 +1173 的位置，接下来 +1191 判断其返回值是否为0，不为0就跳转到 arp_process+289 的位置，我们可以使用 addr2line 来确认下对应的是代码中的什么位置。执行 addr2line - e / usr / lib / debug / boot / vmlinux - $ ( uname - r ) 0xffffffff819ed861 得到结果 linux-5.4.0/include/net/neighbour.h:516 。阅读代码发现是函数 __neigh_lookup 的实现，该函数其实是在 865 行调用的，还是被内联了。

由上面 trace 我们知道 ip_route_input_noref 返回是 0，所以代码执行应该是进入了 816 行，也就是顺着 +1197 继续执行。+1197 是从内存读取一个值将低位抹掉作为地址去加载一个值，通过读代码我们知道是函数 skb_rtable 的内容，接着 +1210 的判断其实就是我们的 819 行的判断，读代码可以知道 RTN_LOCAL 的值是 2 ， RTN_UNICAST 的值是 1 。为了确定代码是否进入了820行，我们可以在 +1219 埋点，但因为之前安装的 bpftrace 在编译的时候没有开启 ALLOW_UNSAFE_PROBE 所以在执行 这一句的时候报错：

bpftrace -e ' kprobe:arp_process+1219 { printf("executed\n"); } '

使用 bcc

这时候 我们可以使用 bcc 直接写程序来 trace 内核，代码非常简单：

# -*- coding: utf-8 -*-from bcc import BPFfrom time import strftime# load BPF programbpf_text = """#include <uapi/linux/ptrace.h>int print_called(struct pt_regs *ctx) {    bpf_trace_printk("executed!\\n");    return 0;}"""b = BPF(text=bpf_text)b.attach_kprobe(event='arp_process', event_off=1219, fn_name='print_called')# headerprint('%-9s %-6s %s' % ('TIME', 'PID', 'MSG'))# format outputwhile 1:    try:        (task, pid, cpu, flags, ts, msg) = b.trace_fields()    except ValueError:        continue    print('%-9s %-6d %s' % (strftime('%H:%M:%S'), pid, msg))```

运行起这个 bcc 程序，执行 ping 我们发现，+1219 是有执行到的，那么说明 addr_type 的值不是 RTN_LOCAL 。 所以代码将会执行到 836 行的判断 IN_DEV_FORWARD ( in_dev ) ，直接看汇编代码，我们很容易看出关键是看+1229的 je 指令，如果发生跳转就说明没有进入837行。 所以我们继续 trace +1235 就可以知道。 然而再 ping 的时候发现 +1235 没有执行到！ 说明 IN_DEV_FORWARD ( in_dev ) 的判断没成功，进入代码库搜索发现这是一个宏，主要干的事是检查设备的 forwarding 选项是否开启。 执行 cat / proc / sys / net / ipv4 / conf / v - ns0 - peer / forwarding 可以看到结果是 0，将其修改为1后继续 trace 发现代码顺利执行到了 +1235 ，但是抓包依然没有看到 ARP 应答。

接着看汇编，+1235 和 +1238 的判断对应代码中837行的第一个条件，测试 addr_type 是否是 RTN_UNICAST ，继续 trace +1244 来验证下这个条件判断是否成功。再执行一次 ping ，发现这个判断失败了，代码跳到了后面执行，因此 proxy_arp 没有正确的工作。

稍微阅读下代码，可以知道 addr_type 是使用我们 ARP 请求里面的目的 IP 地址查路由表后得到的讯息，这里的逻辑只是要确保我们的 IP 地址是单播地址。而我们查讯的地址 169.254.0.1 是 link-local 地址，肯定是单播地址，因此这个行为就比较奇怪了。进一步思考，结合 wikipedia 中对 proxy_arp 的一段描述：

The proxy is aware of the location of the traffic's destination, and offers its own MAC address as the (ostensibly final) destination.

猜测是因为断网状态下我的笔记本不知道如何到达 169.254.0.1 ，执行 ip route get 169.254 . 0.1 报错：RTNETLINK answers: Network is unreachable 。打开笔记本网络继续测试，首先 ip route get 169.254 . 0.1 正确返回了，然后我们退回去最开始去 trace ip_route_input_noref ，为了让干扰尽量少，我关闭了笔记本上大部分程序。开启 trace 后执行 ping 结果发现 ip_route_input_noref 居然返回了非0值：-18 。

深入 ip_route_input_noref

阅读内核代码， ip_route_input_noref 的实现在 net/ipv4/route.c 中，一个简化的调用链路是 ip_route_input_noref -> ip_route_input_rcu -> ip_route_input_slow 。其中函数 ip_route_input_slow 比较复杂，而我们的目的只是简单找到返回 -18 的原因，因此我们可以跟踪产生返回值的地方，除开大部分常值不符合我们的期望外，第一个可能产生 -18 的地方是对于函数 fib_validate_source 的调用。执行命令 bpftrace - e 'kretprobe:fib_validate_source { printf("pid %d. ret: %d\n", pid, retval); }' 并开始 ping ，非常幸运的这个函数果然返回了 -18 ！

追踪 fib_validate_source

函数 fib_validate_source 的实现在 net/ipv4/fib_frontend.c 里面，代码很短，可能产生 -18 的返回值的地方是函数 __fib_validate_source ，进入函数 __fib_validate_source 查看，很显眼看到末尾的 return - EXDEV ，简单用个 C 程序验证就发现 errno EXDEV 正好是 18！阅读代码发现导致返回 EXDEV 的原因是参数 rpf 非0，而该参数是上层函数 fib_validate_source 传进来的，这个值通过这样得到： int r = secpath_exists ( skb ) ? 0 : IN_DEV_RPFILTER ( idev ); 。所以说 secpath_exists ( skb ) 返回了0，然后 IN_DEV_RPFILTER 返回了非0值。但是我们一开始的脚本里面明明是有这样一句的 echo 0 > /proc/ sys / net / ipv4 / conf / $VETH - peer / rp_filter ，所以这里就比较奇怪了。

到这里我们知道了方向但是依然不知道最终的原因是什么，继续看看 IN_DEV_RPFILTER 的实现有什么奇怪的地方。在 include/linux/inetdevice.h 中我们找到了这个宏的定义为： #define IN_DEV_RPFILTER ( in_dev ) IN_DEV_MAXCONF (( in_dev ), RP_FILTER ) ，我们可以看到 IN_DEV_MAXCONF 的定义如下：

#define IN_DEV_MAXCONF(in_dev, attr) \  (max(IPV4_DEVCONF_ALL(dev_net(in_dev->dev), attr), \       IN_DEV_CONF_GET((in_dev), attr)))

啊！ 原来这个是取全局的值和设备的值中的较大者。 执行 cat / proc / sys / net / ipv4 / conf / all / rp_filter 发现该值为 2，将其修改为0后再进行测试， ARP 应答正确出现！
