JavaScript引擎深入剖析(一)：JSValue 的内部实现

1.

前言

许多现代编程语言都具有称之为动态类型的功能。动态类型语言和静态类型语言之间的主要区别在于，大多数类型检查是在运行时执行的，而不是在编译时执行的。类型不再与变量关联，而是与内部存储的基础值关联，本文将以 JavaScript 为例进行分析。

2.

实现方式

先来看下 QuickJS 中比较直接的一种实现方式：

▎QuickJS

#else /* !JS_NAN_BOXING */
typedef union JSValueUnion {    int32_t int32;    double float64;    void *ptr;} JSValueUnion;
typedef struct JSValue {    JSValueUnion u;    int64_t tag;} JSValue;
#define JSValueConst JSValue

▍2. nan-boxing

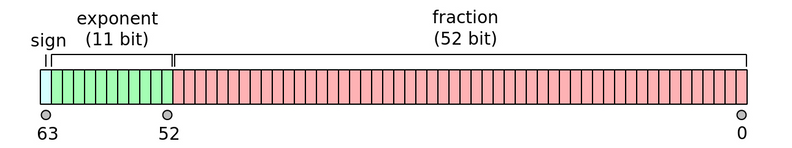

• sign: 表示正负，0为正，1为负

• exponent: 指数位

• fraction: 尾数

▎NaN

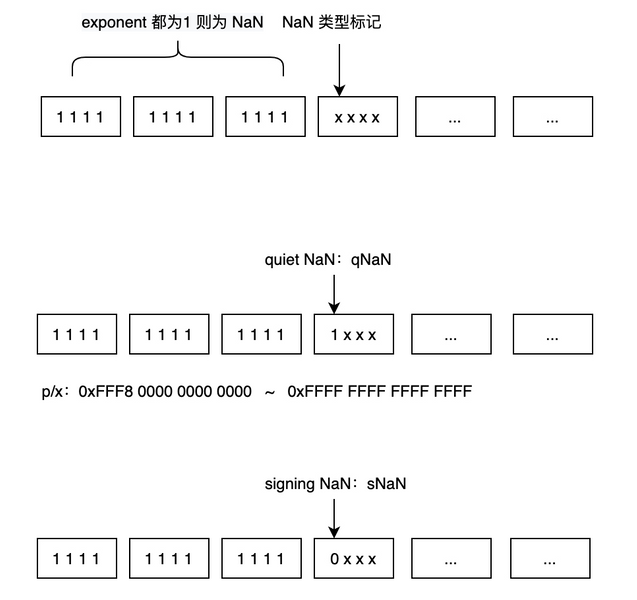

同样，根据标准，NaN（Not a Number）的定义和种类 (NaN 同样分为两种类型：qNaN，sNaN，具体请看(https://en.wikipedia.org/wiki/NaN)) 如图：

这里简单说明下：

• 如果 exponent 全部设置为 1，则表示为 NaN。

• 剩余的 fraction(Mantissa) 的最左边 1 位，代表 NaN 的类型。

因此，一个 NaN 值，是有 51(64 - 11 + 1 + 1) 位未使用的。而 指针 真正也只是使用(限制)了 64 位中的 48 位。

当我们对超过 0x0000 7fff ffff ffff 的地址进行寻址时，会收到一个 EXC_I386_GPFLT 错误。

因此我们可以在剩余的 51 位中，按照一定的 规则 写入（encode）一些自定义的数据（payload），再按照同样的规则读取（decode）。

下面我们先来看下 JavaScriptCore 的实现。

▎JavaScriptCore

Pointer { 0000:PPPP:PPPP:PPPP/ 0002:****:****:****Double { ...\ FFFC:****:****:****Integer { FFFE:0000:IIII:IIII

上面的代码表示了 JavaScriptCore 中不同值类型的范围。但是我们可以发现，

这和 IEEE-754 定义的标准存在偏差。

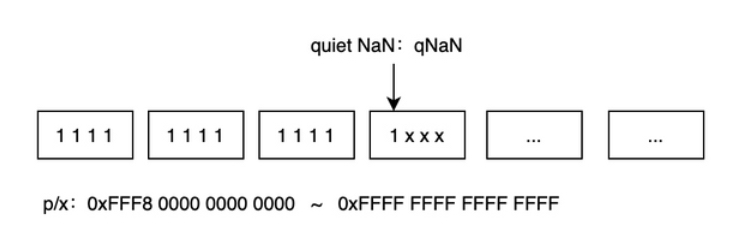

回过头来再来看 IEEE-754 中定义的 qNaN：

根据上图，我们可以得知 NaN 的范围（16进制表示）如下:

0xfff8 xxxx xxxx xxxx  ~  0xffff xxxx xxxx xxxx

也就是说 double 的范围实际为：

0x0000 xxxx xxxx xxxx  ~  0xfff7 xxxx xxxx xxxx

与 JavaScriptCore 中的 double 范围 (0x0002x ~ 0xFFFCx) 明显存在偏差。

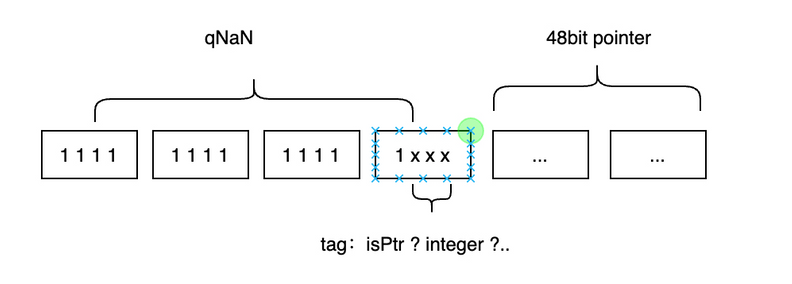

这么做的原因是 JavaScriptCore 更偏向对指针的操作。如果完全采用 IEEE-754 的 qNaN 定义，则指针可能是下面这形式：

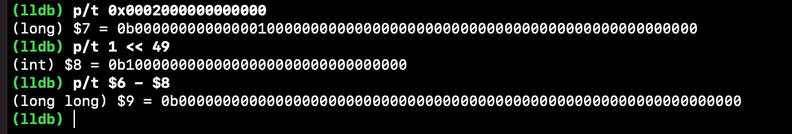

源码位置如下：

ALWAYS_INLINE JSValue::JSValue(EncodeAsDoubleTag, double d){    ASSERT(!isImpureNaN(d));    u.asInt64 = reinterpretDoubleToInt64(d) + JSValue::DoubleEncodeOffset;}
inline double JSValue::asDouble() const{    ASSERT(isDouble());    return reinterpretInt64ToDouble(u.asInt64 - JSValue::DoubleEncodeOffset);}

JavaScriptCore 中所有的类型位模式设计如下：

我们可以发现这里的 not a number 更想表达的是 not a double！

▍3. nun-boxing & pun-boxing

既然 JavaScriptCore 可以选择保留对指针的直接操作，而对 double 特殊处理，那么相反，我们也可以保留 double 的原来标准，对指针进行编码。Mozilla’s SpiderMonkey 采用了这种方式，可以参考 SpiderMonkey 中对 JSValue 的定义。

▎SpiderMonkey

在32位设备平台中，SpiderMonkey 使用 nun-boxing 。其中 u 代表 unboxed 。因为非 double 类型的值，直接使用 32(tag) + 32(payload) 的方式，即：payload 的部分是 unboxed 。

在 x64 和类似的 64 位平台上，指针的长度超过 32 位，因此不能使用 nun-boxing 格式。取而代之的是使用 pun-boxing，17(tag) + 47(payload)。

▍4. tagged pointer

作为一名 iOS 开发，提起 Tagged Pointer，应该是比较熟悉的。下面先以 iOS 中的 Tagged Pointer 为例简单介绍下。

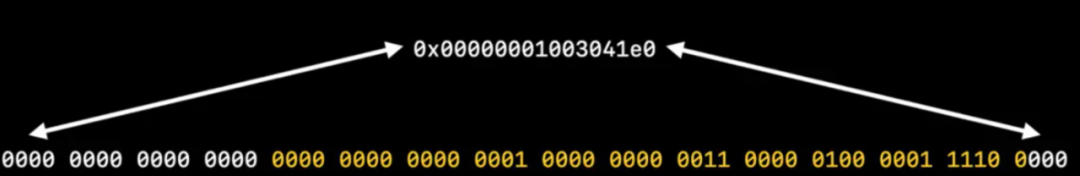

在 64 位架构中，一个指针为 8 字节（64 位），但是通常不会真正使用到所有这些位，且由于内存对齐要求的存在，低位始终为0。高位也始终为0 (内存访问限制)。实际上我们只是用中间这一部分的位。下面图片均来源于 WWDC：

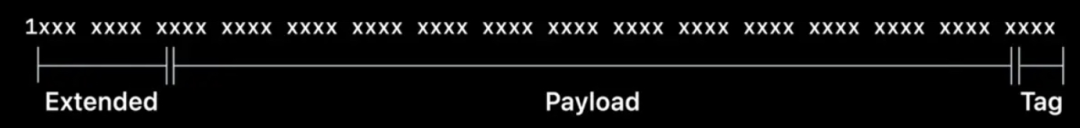

因此我们可以使用其余的部分进行标记存储，根据标记读取 payload 中数据的具体类型：

下面是 Objective-C 中的标记类型：

OBJC_TAG_NSAtom            = 0, OBJC_TAG_1                 = 1, OBJC_TAG_NSString          = 2, OBJC_TAG_NSNumber          = 3, OBJC_TAG_NSIndexPath       = 4, OBJC_TAG_NSManagedObjectID = 5, OBJC_TAG_NSDate            = 6, OBJC_TAG_7                 = 7

再来看一下 V8。

▎V8

在 V8 中 JavaScript 的对象、数组、数字或者字符串都是用对象表示的，分配在 V8 堆区。这使得可以用一个指向对象的指针表示任何值。

而为了避免整数的堆内存占用，V8 使用了 Tagged Pointer 来表示其他数据。

在 32 位架构中，表示如下：

                        |----- 32 bits -----|Pointer:                |_____address_____w1|Smi:                    |___int31_value____0|

标记位（tag bits）有双重作用：用于指示位于 V8 堆中对象的强/弱指针或一个小整数的信号。因此，整数能够直接存储在标记值中，而不必为其分配额外的存储空间。

在 64 位架构中，表示如下：

                        |----- 32 bits -----|Pointer:                |_____address_____w1|Smi:                    |___int31_value____0|

▎指针压缩

从 32 位切换到 64 位。这个变化带给了 Chrome 更好的安全性、稳定性和性能，但同时也带来了更多内存消耗，因为之前每个指针占用 4 个字节而现在占用是 8 个字节。

V8 的堆区包含如下：浮点值（floating point values）、字符串字符（string characters）、解析器字节码（interpreter bytecode）和标记值（tagged values）。而在检查堆区时发现，标记值占了 V8 堆区的70%！

为了减少内存占用，V8 使用基于基地址的 32 位偏移量，代替直接存储 64 位指针。具体见 Pointer Compression in V8 (https://v8.dev/blog/pointer-compression)。

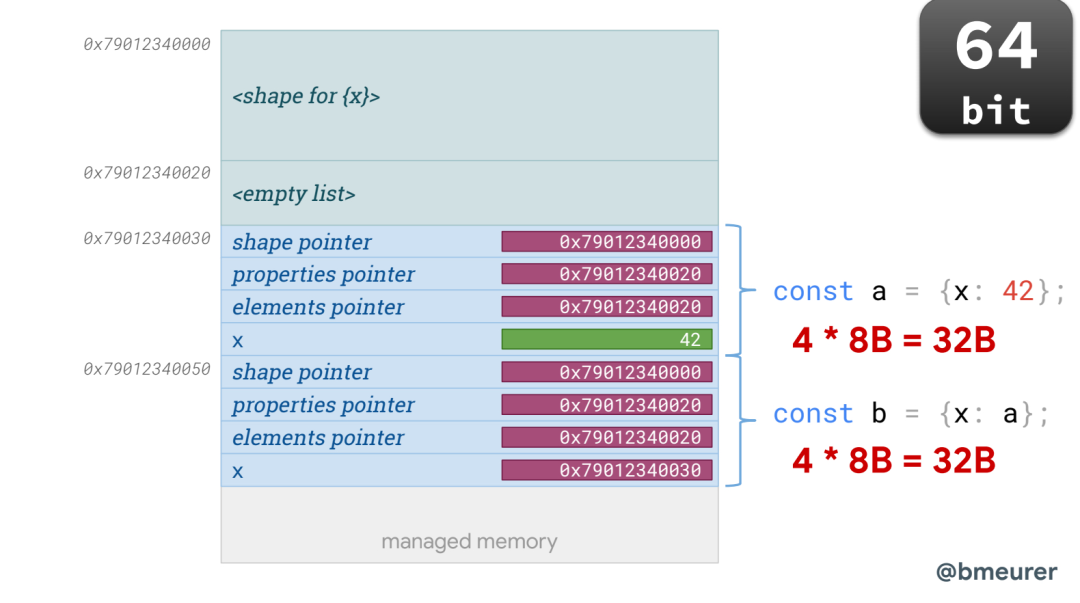

压缩前的内存布局如下：

图片来源 www.youtube.com/watchv=XsgUEUXP9no&feature=youtu.be&t=589

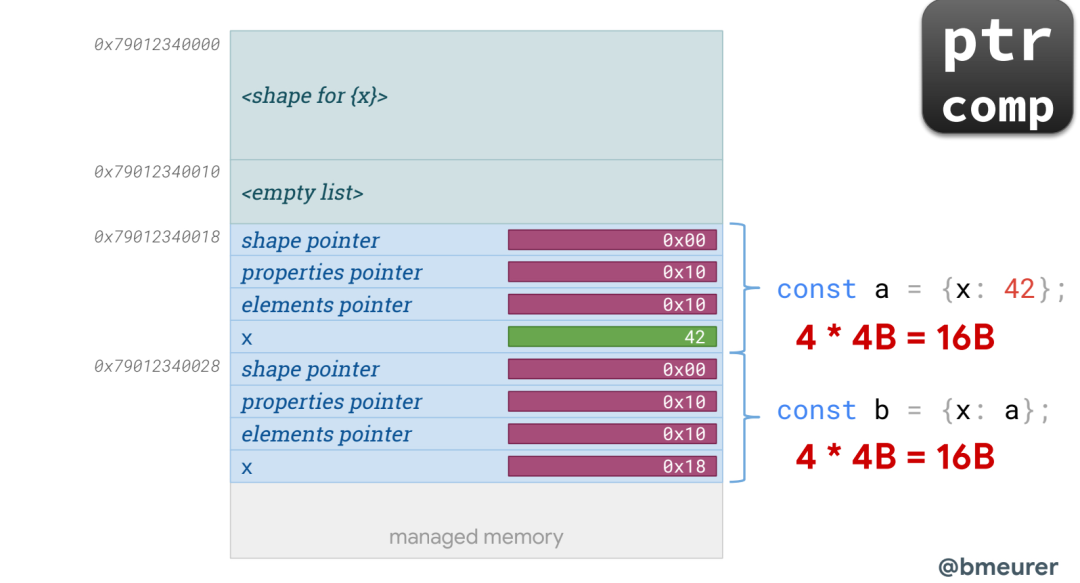

压缩后的内存布局如下：

该项技术使用也较为广泛，如最近的 2020 WWDC 上 Advancements in the Objective-C runtime，也使用了该技术。

3.

总结

我们可以发现类 nan-boxing 的方案具有明显的优势，即不会在堆上分配 double，大大减少了缓存压力和 GC 压力等。这就是 Moz 和 JSC 选择它的原因。同时如果在 32 位架构上，Moz 和 JSC 也会分配 64 位内存来实现装箱。

而 V8 虽然会在堆上分配 double，但也针对一些常见的场景进行了优化，如 Smi(small integer)，且无论在 32 位还是 64 位架构上，V8 都只需要 32 位来表示指针。
