手把手教你从零开始实现C++协程

微peterfan约 10 分钟

简介

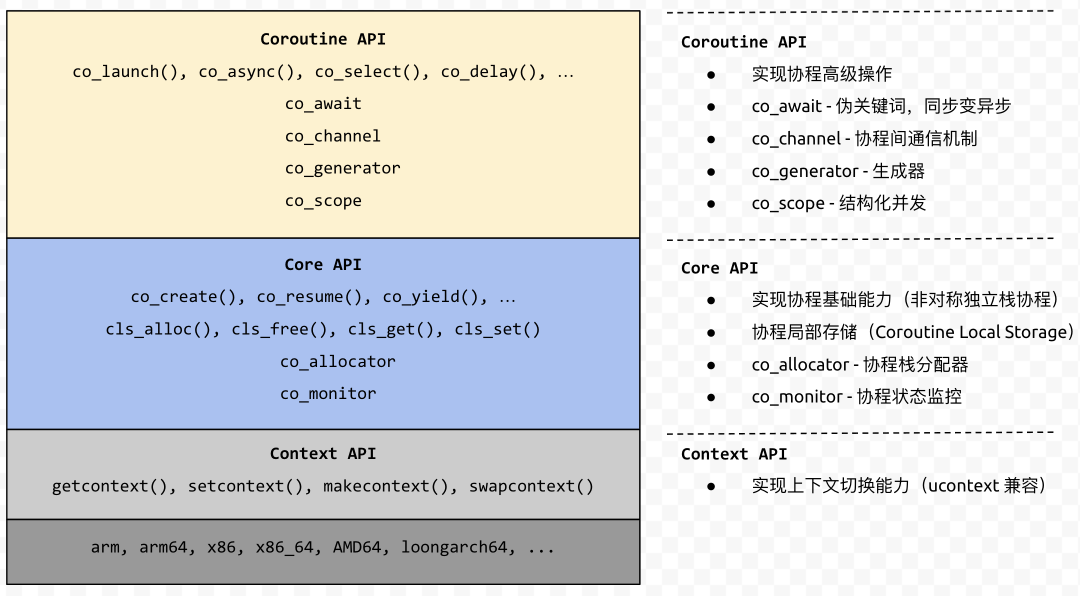

在上一篇文章 《微信终端自研C++协程框架的设计与实现》 中，我们介绍了异步编程的演化过程和 owl 协程 的整体设计思路，因篇幅所限，上文中并没有深入到协程的具体实现细节。用 C++ 实现有栈协程，核心在于实现协程上下文切换，在 owl 协程的整体架构中， owl.context 位于最底层，所有上层 API 全部基于这一层来实现：

本文将详细讲解 C++ 协程上下文切换的底层原理，手把手教你从零开始实现 C++ 协程。

owl.context 接口设计

业界比较有名的上下文切换库有 ucontext 和 boost.context，其中 ucontext 的接口文档齐全且语义清晰，而 boost.context 的接口略显晦涩。为了代码便于理解，一开始 owl.context 打算直接兼容 ucontext 接口，仔细研究后发现 ucontext 的一些设计在如今看来并不合理，严格遵循 ucontext 的接口会导致不必要的实现复杂度。因此最终的接口整体保留了 ucontext 的语义，但在细节上做了一些优化。

owl.context 一共有 4 个 API，先看一下接口定义，后面会依次讲解每一个 API 的具体实现：

typedef struct {    void* base;    size_t size;} co_stack_t;typedef struct co_context {    co_reg_t regs[32];    co_stack_t stack;    struct co_context* link;} co_context_t;// 获取当前 context// 返回值 0 表示正常返回// 返回值 1 表示调用 co_setcontext 导致函数返回int co_getcontext(co_context_t* ctx);// 跳转到指定 context 执行void co_setcontext(const co_context_t* ctx);// 先获取当前 context，再跳转到指定 context 执行void co_swapcontext(co_context_t* octx, const co_context_t* ctx);// 创建新 context，在指定的栈上为 fn 设置好执行环境// 跳转到此 context 等价于调用 fn(arg)void co_makecontext(co_context_t* ctx, void (*fn)(uintptr_t), uintptr_t arg);

上下文切换示例

在讲解上述 API 的具体实现之前，我们先通过一个示例了解上下文切换的基本概念：

void test() {    printf("start\n");    volatile int n = 3;    co_context_t ctx;    int ret = co_getcontext(&ctx);    if (n > 0) {        printf("ret = %d, n = %d\n", ret, n);        sleep(1);        --n;        co_setcontext(&ctx);    }    printf("end\n");}

运行结果：

startret = 0, n = 3ret = 1, n = 2ret = 1, n = 1end

从运行结果可以看出，co_getcontext、co_setcontext 本质上相当于一个增强版 goto ，可以控制执行流在同一个栈的栈帧之间跳转。第 5 行先调用 co_getcontext() 将当前上下文保存到 ctx 变量，代码执行到 co_setcontext(&ctx) 时，执行流跳回到 co_getcontext() 这行继续执行，从 C/C++ 语言的角度看起来的效果是： co_getcontext() 函数再次返回，只不过返回值变为 1 了 。

上下文切换原理

要实现上下文切换，必须先了解线程上下文的概念，对于一个正在运行的线程，其上下文由两部分组成：

  • CPU 寄存器的值
  • 线程的私有数据

其中 线程的私有数据 只有极少数平台（如 win32）才有，对于绝大部分主流操作系统，线程的上下文主要由 CPU 寄存器的值 组成。因此，要实现上下文切换，只需要实现寄存器的保存/恢复即可。

那么哪些寄存器需要保存/恢复呢？这就需要了解寄存器使用约定，以 32 位 ARM 架构为例，其调用约定在 AAPCS （Procedure Call Standard for the ARM Architecture）官方文档中有详细描述， AAPCS 规定：

  1. 一共有 16 个整数寄存器 r0-r15，32 个浮点寄存器 s0-s31
  2. r0-r3 用作参数，r0-r1 用作返回值
  3. r4-r8、r10、r11、s16-s31 为 callee saved registers
  4. r9 由平台自定义如何使用
  5. r11-r15 为特殊寄存器，分别对应（r11 = FP、r12 = IP、r13 = SP、r14 = LR、r15 = PC）

对于 callee saved registers，若函数中要用这些寄存器，必须先将这些寄存器的值压栈保存，用完这些寄存器后，在函数返回前从栈中恢复这些寄存器的值。也就是说，若函数 foo 调用函数 bar，当 bar 返回后这些寄存器的值一定不会被改变。

对于非 callee saved registers（如 r0-r3），函数中可以随意使用这些寄存器。也就是说，若函数 foo 调用函数 bar，当 bar 返回后这些寄存器的值可能会被改变。

在上面的示例中，test() 调用了 co_getcontext()，按照寄存器使用约定可知，当 co_getcontext() 返回后（无论是正常返回还是因 co_setcontext() 跳转返回），必须保证 callee saved registers 的值不变，因此 co_getcontext 需要保存如下寄存器的值：

  • callee saved registers
  • r9 由平台自定义，有可能被当做 callee saved registers 使用，必须保存
  • SP 为 stack pointer，表示栈指针，必须保存
  • LR 为 link register，表示当前函数的返回地址，必须保存

相应的，co_setcontext 需要恢复上述寄存器的值。

由于每一种 CPU 架构都有自己的指令集和函数调用约定，甚至同一种 CPU 架构下不同操作系统也会有不同的调用约定。为了方便讲解，本文涉及到的所有 API 实现均基于 32 位 ARM 架构。

co_getcontext 实现

有了上面的分析，实现 co_getcontext 就比较简单了，只用把寄存器 r4-r11、SP、LR、s16-s31 的值保存到 ctx->regs 中即可，汇编代码：

/* int co_getcontext(co_context_t* ctx); */.globl co_getcontextco_getcontext:    /* save r4-r11, lr, sp to regs[0-9] */    mov r1, sp    stmia r0!, { r4-r11, lr }    stmia r0!, { r1 }    /* save s16-s31 to regs[16-31] */    add r0, r0, #24    vstmia r0, { s16-s31 }    /* return 0 */    mov r0, #0    mov pc, lr

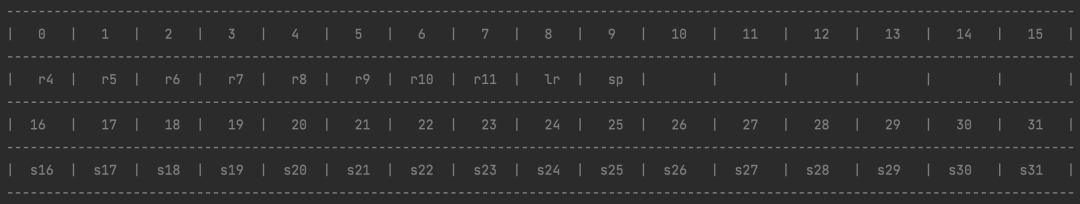

为了便于理解，附上 ctx->regs 内存布局：

co_setcontext 实现

co_setcontext 的功能几乎与 co_getcontext 对称，反向操作即可：

/* void co_setcontext(co_context_t* ctx); */.globl co_setcontextco_setcontext:    /* load r4-r11, lr, sp from regs[0-9] */    ldmia r0!, { r4-r11, lr }    ldmia r0!, { r1 }    mov sp, r1    /* load s16-s31 from regs[16-31] */    add r0, r0, #24    vldmia r0, { s16-s31 }    /* make co_getcontext() return 1 */    mov r0, #1    mov pc, lr

有一个比较微妙的点是，正常调用 co_getcontext() 返回值是 0 ，而最后两行汇编会让 co_getcontext() 再次返回且返回值是 1 。

co_swapcontext 实现

co_swapcontext() 本质上是先调用 co_getcontext() 再调用 co_setcontext()，因此可以用 C 语言实现：

void co_swapcontext(co_context_t* octx, const co_context_t* ctx) {    if (co_getcontext(octx) == 0) {        co_setcontext(ctx);    }}

注：在 ucontext 的 glibc 实现中，swapcontext() 并没有采用上述取巧的方式，而是用汇编重新实现了一遍保存和恢复上下文的逻辑，实际上并不是很必要。owl.context 直接复用 co_getcontext、co_setcontext，大大减少了汇编代码量。

co_makecontext 示例

使用 co_getcontext、co_setcontext 只能在同一个调用栈中跳转，并不具备实用价值。要实现有栈协程，每个协程必须有独立的调用栈，使用 co_makecontext 可以在指定的栈上创建一个新的执行环境，看一个稍微复杂点的例子：

co_context_t ctx0;co_context_t ctx1;void co_hello(uintptr_t arg) {    printf("co_hello() Enter arg = %lu\n", arg);    co_swapcontext(&ctx1, &ctx0);    printf("co_hello() Exit\n");}void test_make_context() {    printf("main start\n");    char stack[4096];    // 1.设置栈    ctx1.stack.base = stack;    ctx1.stack.size = sizeof(stack);    // 2.设置 co_hello 返回后需要跳转的上下文    ctx1.link = &ctx0;    // 3.为 co_hello 创建执行环境    co_makecontext(&ctx1, &co_hello, 100);    printf("main start co_hello\n");    co_swapcontext(&ctx0, &ctx1);    printf("main resume co_hello\n");    co_swapcontext(&ctx0, &ctx1);    printf("main end\n");}

运行结果：

main startmain start co_helloco_hello() Enter arg = 100main resume co_helloco_hello() Exitmain end

co_makecontext 能够通过栈地址、栈大小、入口函数和函数参数创建一个执行环境，这一点与 pthread_create 很像，区别在于 pthread_create 会创建一个新线程，而 co_makecontext 只是创建一个独立的调用栈。

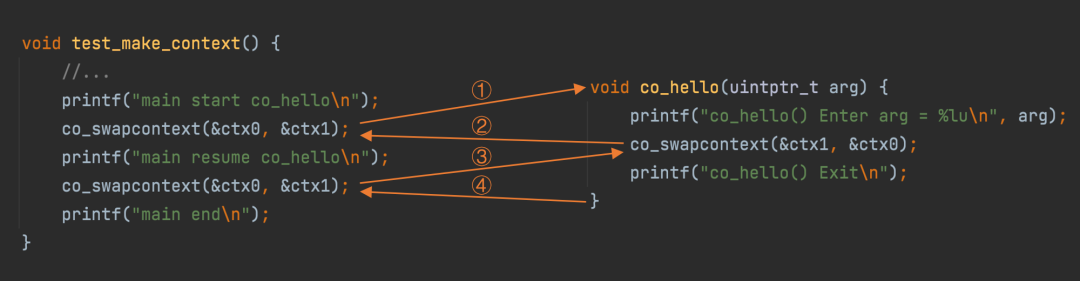

假设 test_make_context() 在主线程运行，则 co_hello() 也在主线程运行，区别是前者使用的是主线程栈，后者使用的是 co_makecontext 时设置的栈，由于两个函数在不同的栈中运行，来回跳转交叉执行栈上的状态也能够得以保留。两个函数之间的切换时序如下：

co_makecontext 实现

要实现 co_makecontext，需要了解 AAPCS 函数调用约定，调用约定规定了 调用方 （caller）和 被调方 （callee）的职责，要创建调用栈只需了解 调用方 的职责即可，在调用一个函数前 调用方 需要：

  • 设置好函数调用参数：若参数个数 <= 4 依次使用 r0-r3 传递；若参数个数 > 4，前 4 个参数用 r0-r3 传递，剩余参数按照从右向左的顺序压栈
  • 确保栈对齐：参数全部入栈后 SP % 8 == 0（即按照 8 字节对齐）

为方便理解，看一个例子：

int hello(int a, int b, int c, int d,          int e, int f) {    //...}void test() {    hello(0, 1, 2, 3, 4, 5);    //...}

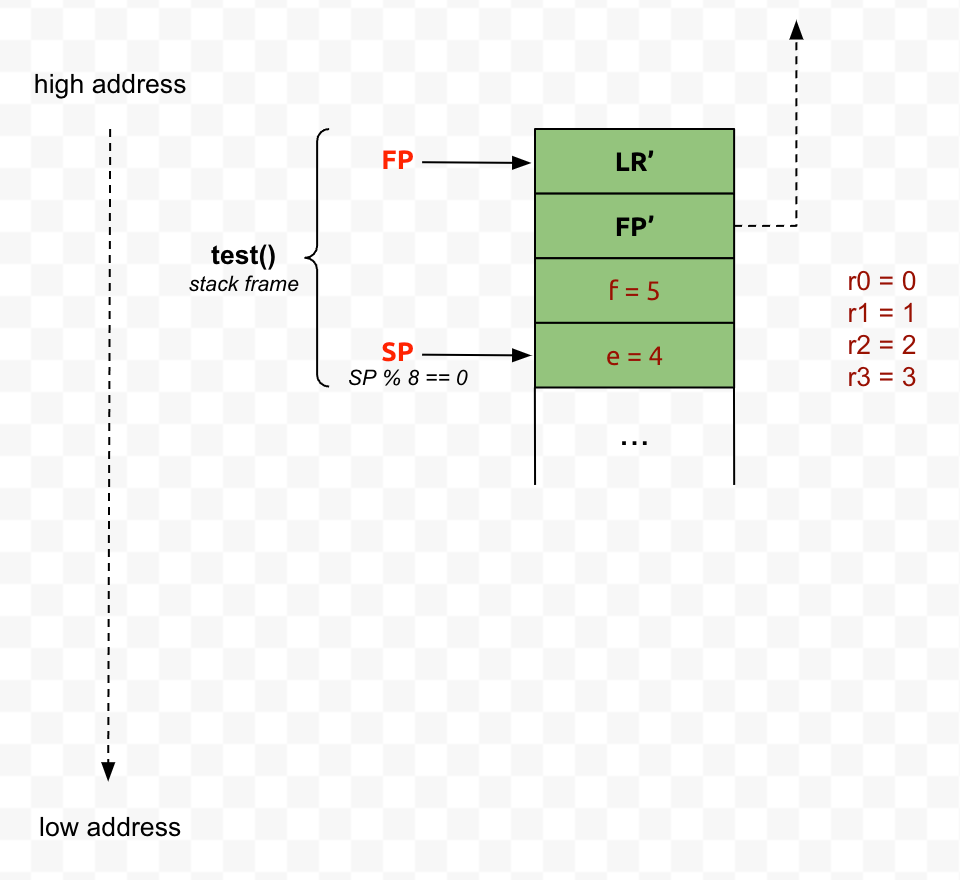

test() 调用 hello() 之前，需要为 hello() 设置好参数，hello() 有 6 个参数，按照调用约定，前 4 个参数 （0，1，2，3） 依次放入 （r0，r1，r2，r3） ，后 2 个参数 （4，5） 压栈，此时寄存器和调用栈的状态如下：

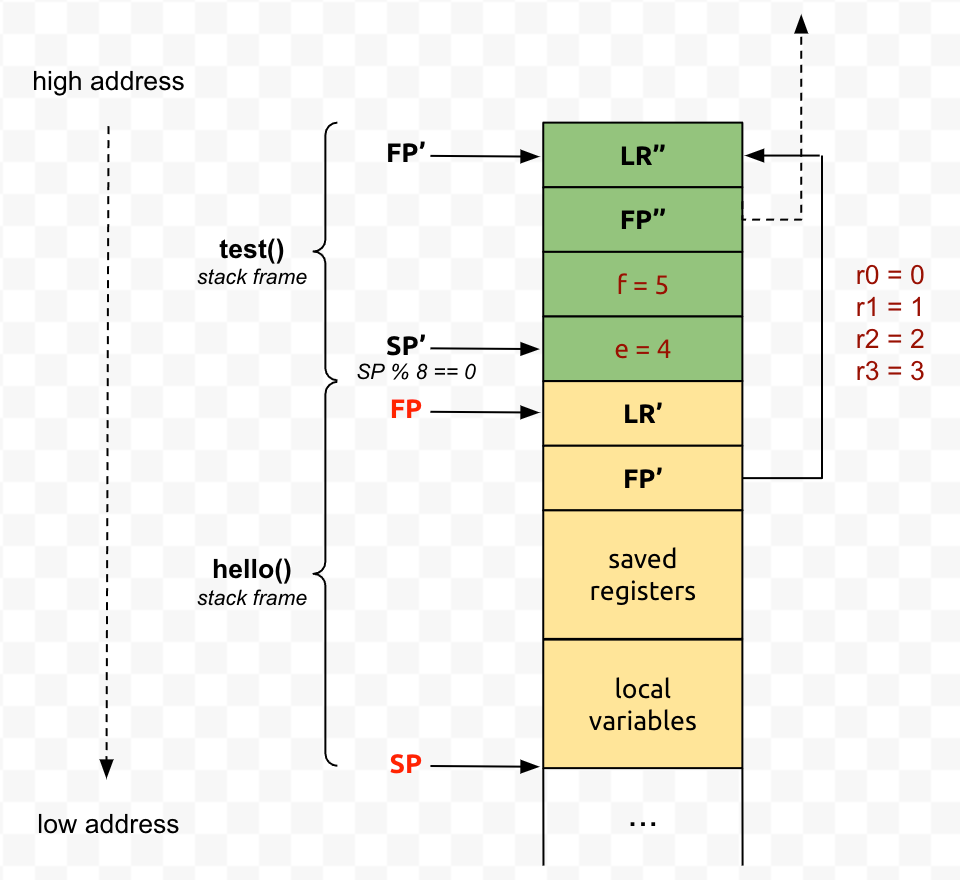

当代码运行到 hello() 中时，通过 （r0，r1，r2，r3） 可以访问前 4 个参数，通过 FP 寄存器加偏移可以访问后 2 个参数，此时寄存器和调用栈的状态如下：

到此实现 co_makecontext 就比较容易了，主要做的事情是：

  • 为入口函数设置好参数：

    入口函数的函数原型为 void (uintptr_t) ，只有一个参数，直接将此参数保存到 r0 即可

    注：ucontext 中 makecontext 的函数原型为：

    void makecontext(ucontext_t *ucp, void (*func)(), int argc, ...);

    由于其入口函数可以支持多个 int 参数，参数个数大于 4 时需要进行压栈，因此 ucontext 中实现 makecontext 会比较复杂。不只是 32 位 ARM，大部分架构的调用约定中都有前 N 个参数直接使用寄存器，超过 N 个参数需要压栈的约定。owl.context 将参数个数限制为一个，避免了繁琐的压栈操作，大大降低了实现复杂度。

  • 保证栈按照 8 字节对齐

  • 确保入口函数执行完毕后能跳转到 link 所指的上下文继续运行：

    ARM 架构中，函数返回地址保存在 lr 寄存器，我们可以将 lr 寄存器的值改为某个 stub 函数地址，这样函数执行完毕后将会执行 stub 函数，在 stub 中跳转到 link 执行即可。

co_makecontext 的实现代码如下：

#define R4 0#define LR 8#define SP 9#define FN 10#define ARG 11void co_makecontext(co_context_t* ctx,                    void (*fn)(uintptr_t),                    uintptr_t arg) {    uintptr_t stack_top =        (uintptr_t)ctx->stack.base +        ctx->stack.size;    /* ensure the stack 8 byte aligned */    uintptr_t* sp = (uintptr_t*)(stack_top & -8L);    ctx->regs[R4] = (uintptr_t)ctx->link;    ctx->regs[LR] = (uintptr_t)&co_jump_to_link;    ctx->regs[SP] = (uintptr_t)sp;    ctx->regs[FN] = (uintptr_t)fn;    ctx->regs[ARG] = arg;}

其中 co_jump_to_link 则是上面提到的 stub 函数，需要用汇编实现：

/* void co_jump_to_link(); */.globl co_jump_to_linkco_jump_to_link:    /* when fn(arg) return call co_setcontext(link) */    movs r0, r4    bne co_setcontext    b exit

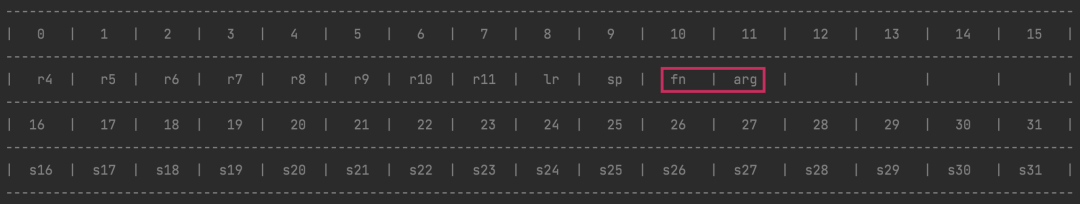

最新 ctx->regs 的内存布局如下（与之前版本相比，新增了 fn 和 arg 字段）：

co_makecontext 的实现其实很简单，只需要设置 （r4、lr、sp、fn、arg） 即可，其中 r4 用于存放 link 。因为是全新的调用栈 （r5-r11、s16-s31） 的值并不重要。

还记得之前 co_setcontext、co_setcontext 的实现吗？之前的版本并没有处理 co_makecontext 的情况，因此需要稍做修改：

  • 对于 co_getcontext，需要将 fn、arg 赋空值
  • 对于 co_setcontext，需要判断 fn 的值，若不为空则调用 fn(arg) ，否则走之前的逻辑直接返回

最终的实现代码：

/* int co_getcontext(co_context_t* ctx); */.globl co_getcontextco_getcontext:    /* r1 = sp, r2 = fn, r3 = arg */    mov r1, sp    mov r2, #0    mov r3, #0    /* save r4-r11, lr, sp to regs[0-9] */    stmia r0!, { r4-r11, lr }    stmia r0!, { r1-r3 }    /* save s16-s31 to regs[16-31] */    add r0, r0, #16    vstmia r0, { s16-s31 }    /* return 0 */    mov r0, #0    mov pc, lr/* void co_setcontext(co_context_t* ctx); */.globl co_setcontextco_setcontext:    /* r1 = sp, r2 = fn, r3 = arg */    /* load r4-r11, lr, sp from regs[0-9] */    ldmia r0!, { r4-r11, lr }    ldmia r0!, { r1-r3 }    mov sp, r1    /* load s16-s31 from regs[16-31] */    add r0, r0, #16    vldmia r0, { s16-s31 }    /* call fn(arg) if fn != 0 */    cmp r2, #0    bne .cofunc    /* make co_getcontext() return 1 */    mov r0, #1    mov pc, lr.cofunc:    /* call fn(arg) */    mov r0, r3    mov pc, r2

总结

理解了 owl.context 在 32 位 ARM 架构下的实现原理，要支持其它架构也就不难了，套路都类似，只需要熟悉每一种 CPU 架构的常用指令集和调用约定，最终就能实现一个支持全平台全架构的 owl.context 库。当然，在具体实现过程中会有很多坑，如：

  • win32 中如何在协程中支持 C++ 异常
  • Windows 中对 FS/GS 寄存器的特殊处理
  • x64 和 AMD64 调用约定的区别
  • ARM/THUMB 模式的兼容
  • watchOS 中对 arm64_32 的特殊处理

由于篇幅原因，就此打住，以后再找机会分享。
