设计模式二三事

设计模式是众多软件开发人员经过长时间的试错和应用总结出来的，解决特定问题的一系列方案。现行的部分教材在介绍设计模式时，有些会因为案例脱离实际应用场景而令人费解，有些又会因为场景简单而显得有些小题大做。

• 引言

• 奖励的发放策略

• 任务模型的设计

• 活动的迭代重构

• 结语

• 参考资料

• 作者简介

引言

奖励的发放策略

// 奖励服务class RewardService {    // 外部服务    private WaimaiService waimaiService;    private HotelService hotelService;    private FoodService foodService;    // 使用对入参的条件判断进行发奖    public void issueReward(String rewardType, Object ... params) {        if ("Waimai".equals(rewardType)) {            WaimaiRequest request = new WaimaiRequest();            // 构建入参            request.setWaimaiReq(params);            waimaiService.issueWaimai(request);        } else if ("Hotel".equals(rewardType)) {            HotelRequest request = new HotelRequest();            request.addHotelReq(params);            hotelService.sendPrize(request);        } else if ("Food".equals(rewardType)) {            FoodRequest request = new FoodRequest(params);            foodService.getCoupon(request);        } else {           throw new IllegalArgumentException("rewardType error!");        }    }}

策略模式定义了一系列的算法，并将每一个算法封装起来，使它们可以相互替换。策略模式通常包含以下角色：

• 抽象策略（Strategy）类：定义了一个公共接口，各种不同的算法以不同的方式实现这个接口，环境角色使用这个接口调用不同的算法，一般使用接口或抽象类实现。
• 具体策略（Concrete Strategy）类：实现了抽象策略定义的接口，提供具体的算法实现。
• 环境（Context）类：持有一个策略类的引用，最终给客户端调用。

适配器模式：将一个类的接口转换成客户希望的另外一个接口，使得原本由于接口不兼容而不能一起工作的那些类能一起工作。适配器模式包含以下主要角色：

• 目标（Target）接口：当前系统业务所期待的接口，它可以是抽象类或接口。

• 适配者（Adaptee）类：它是被访问和适配的现存组件库中的组件接口。

• 适配器（Adapter）类：它是一个转换器，通过继承或引用适配者的对象，把适配者接口转换成目标接口，让客户按目标接口的格式访问适配者。

// 策略接口interface Strategy {    void issue(Object ... params);}// 外卖策略class Waimai implements Strategy {   private WaimaiService waimaiService;    @Override    public void issue(Object... params) {        WaimaiRequest request = new WaimaiRequest();        // 构建入参        request.setWaimaiReq(params);        waimaiService.issueWaimai(request);    }}// 酒旅策略class Hotel implements Strategy {   private HotelService hotelService;    @Override    public void issue(Object... params) {        HotelRequest request = new HotelRequest();        request.addHotelReq(params);        hotelService.sendPrize(request);    }}// 美食策略class Food implements Strategy {   private FoodService foodService;    @Override    public void issue(Object... params) {        FoodRequest request = new FoodRequest(params);        foodService.payCoupon(request);    }}

// 使用分支判断获取的策略上下文class StrategyContext {    public static Strategy getStrategy(String rewardType) {        switch (rewardType) {            case "Waimai":                return new Waimai();            case "Hotel":                return new Hotel();            case "Food":                return new Food();            default:                throw new IllegalArgumentException("rewardType error!");        }    }}// 优化后的策略服务class RewardService {    public void issueReward(String rewardType, Object ... params) {        Strategy strategy = StrategyContext.getStrategy(rewardType);        strategy.issue(params);    }}

单例模式设计模式属于创建型模式，它提供了一种创建对象的最佳方式。

这种模式涉及到一个单一的类，该类负责创建自己的对象，同时确保只有单个对象被创建。这个类提供了一种访问其唯一的对象的方式，可以直接访问，不需要实例化该类的对象。

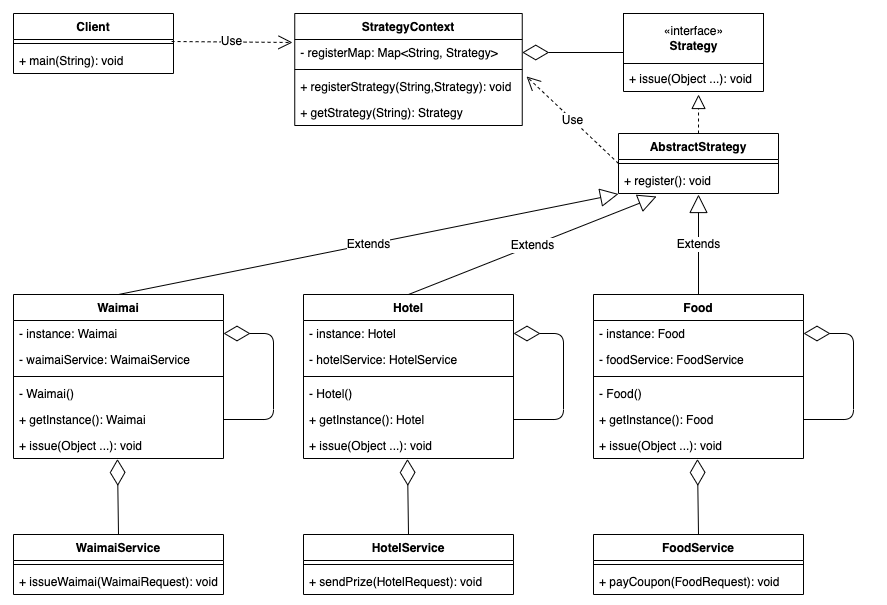

// 策略上下文，用于管理策略的注册和获取class StrategyContext {    private static final Map<String, Strategy> registerMap = new HashMap<>();    // 注册策略    public static void registerStrategy(String rewardType, Strategy strategy) {        registerMap.putIfAbsent(rewardType, strategy);    }    // 获取策略    public static Strategy getStrategy(String rewardType) {        return registerMap.get(rewardType);    }}// 抽象策略类abstract class AbstractStrategy implements Strategy {    // 类注册方法    public void register() {        StrategyContext.registerStrategy(getClass().getSimpleName(), this);    }}// 单例外卖策略class Waimai extends AbstractStrategy implements Strategy {    private static final Waimai instance = new Waimai();   private WaimaiService waimaiService;    private Waimai() {        register();    }    public static Waimai getInstance() {        return instance;    }    @Override    public void issue(Object... params) {        WaimaiRequest request = new WaimaiRequest();        // 构建入参        request.setWaimaiReq(params);        waimaiService.issueWaimai(request);    }}// 单例酒旅策略class Hotel extends AbstractStrategy implements Strategy {   private static final Hotel instance = new Hotel();   private HotelService hotelService;    private Hotel() {        register();    }    public static Hotel getInstance() {        return instance;    }    @Override    public void issue(Object... params) {        HotelRequest request = new HotelRequest();        request.addHotelReq(params);        hotelService.sendPrize(request);    }}// 单例美食策略class Food extends AbstractStrategy implements Strategy {   private static final Food instance = new Food();   private FoodService foodService;    private Food() {        register();    }    public static Food getInstance() {        return instance;    }    @Override    public void issue(Object... params) {        FoodRequest request = new FoodRequest(params);        foodService.payCoupon(request);    }}

任务模型的设计

// 任务状态枚举@AllArgsConstructor@Getterenum TaskState {    INIT("初始化"),    ONGOING( "进行中"),    PAUSED("暂停中"),    FINISHED("已完成"),    EXPIRED("已过期")    ;    private final String message;}// 行为枚举@AllArgsConstructor@Getterenum ActionType {    START(1, "开始"),    STOP(2, "暂停"),    ACHIEVE(3, "完成"),    EXPIRE(4, "过期")    ;    private final int code;    private final String message;}

class Task {    private Long taskId;    // 任务的默认状态为初始化    private TaskState state = TaskState.INIT;    // 活动服务    private ActivityService activityService;    // 任务管理器    private TaskManager taskManager;    // 使用条件分支进行任务更新    public void updateState(ActionType actionType) {        if (state == TaskState.INIT) {            if (actionType == ActionType.START) {                state = TaskState.ONGOING;            }        } else if (state == TaskState.ONGOING) {            if (actionType == ActionType.ACHIEVE) {                state = TaskState.FINISHED;                // 任务完成后进对外部服务进行通知                activityService.notifyFinished(taskId);                taskManager.release(taskId);            } else if (actionType == ActionType.STOP) {                state = TaskState.PAUSED;            } else if (actionType == ActionType.EXPIRE) {                state = TaskState.EXPIRED;            }        } else if (state == TaskState.PAUSED) {            if (actionType == ActionType.START) {                state = TaskState.ONGOING;            } else if (actionType == ActionType.EXPIRE) {                state = TaskState.EXPIRED;            }        }    }}

1. 接收不同的行为，然后更新当前任务的状态；
2. 当任务过期时，通知任务所属的活动和任务管理器。

状态模式：对有状态的对象，把复杂的“判断逻辑”提取到不同的状态对象中，允许状态对象在其内部状态发生改变时改变其行为。状态模式包含以下主要角色：

• 环境类（Context）角色：也称为上下文，它定义了客户端需要的接口，内部维护一个当前状态，并负责具体状态的切换。

• 抽象状态（State）角色：定义一个接口，用以封装环境对象中的特定状态所对应的行为，可以有一个或多个行为。

• 具体状态（Concrete State）角色：实现抽象状态所对应的行为，并且在需要的情况下进行状态切换。

// 任务状态抽象接口interface State {    // 默认实现，不做任何处理    default void update(Task task, ActionType actionType) {        // do nothing    }}// 任务初始状态class TaskInit implements State {    @Override    public void update(Task task, ActionType actionType) {        if  (actionType == ActionType.START) {            task.setState(new TaskOngoing());        }    }}// 任务进行状态class TaskOngoing implements State {    private ActivityService activityService;    private TaskManager taskManager;     @Override    public void update(Task task, ActionType actionType) {        if (actionType == ActionType.ACHIEVE) {            task.setState(new TaskFinished());            // 通知            activityService.notifyFinished(taskId);            taskManager.release(taskId);        } else if (actionType == ActionType.STOP) {            task.setState(new TaskPaused());        } else if (actionType == ActionType.EXPIRE) {            task.setState(new TaskExpired());        }    }}// 任务暂停状态class TaskPaused implements State {    @Override    public void update(Task task, ActionType actionType) {        if (actionType == ActionType.START) {            task.setState(new TaskOngoing());        } else if (actionType == ActionType.EXPIRE) {            task.setState(new TaskExpired());        }    }}// 任务完成状态class TaskFinished implements State {}// 任务过期状态class TaskExpired implements State {}@Dataclass Task {    private Long taskId;    // 初始化为初始态    private State state = new TaskInit();    // 更新状态    public void updateState(ActionType actionType) {        state.update(this, actionType);    }}

观察者模式：指多个对象间存在一对多的依赖关系，当一个对象的状态发生改变时，所有依赖于它的对象都得到通知并被自动更新。这种模式有时又称作发布-订阅模式、模型-视图模式，它是对象行为型模式。观察者模式的主要角色如下。

• 抽象主题（Subject）角色：也叫抽象目标类，它提供了一个用于保存观察者对象的聚集类和增加、删除观察者对象的方法，以及通知所有观察者的抽象方法。

• 具体主题（Concrete Subject）角色：也叫具体目标类，它实现抽象目标中的通知方法，当具体主题的内部状态发生改变时，通知所有注册过的观察者对象。

• 抽象观察者（Observer）角色：它是一个抽象类或接口，它包含了一个更新自己的抽象方法，当接到具体主题的更改通知时被调用。

• 具体观察者（Concrete Observer）角色：实现抽象观察者中定义的抽象方法，以便在得到目标的更改通知时更新自身的状态。

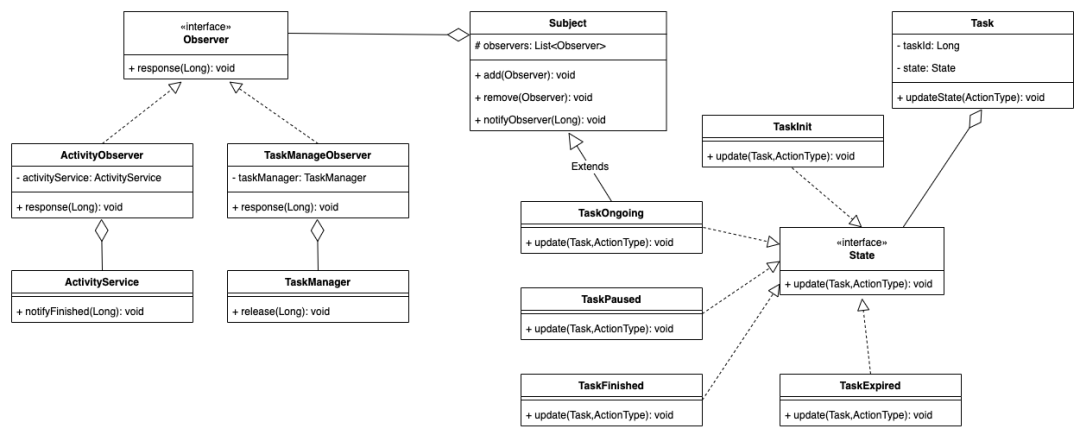

// 抽象观察者interface Observer {    void response(Long taskId); // 反应}// 抽象目标abstract class Subject {    protected List<Observer> observers = new ArrayList<Observer>();    // 增加观察者方法    public void add(Observer observer) {        observers.add(observer);    }    // 删除观察者方法    public void remove(Observer observer) {        observers.remove(observer);    }    // 通知观察者方法    public void notifyObserver(Long taskId) {        for (Observer observer : observers) {            observer.response(taskId);        }    }}// 活动观察者class ActivityObserver implements Observer {    private ActivityService activityService;    @Override    public void response(Long taskId) {        activityService.notifyFinished(taskId);    }}// 任务管理观察者class TaskManageObserver implements Observer {    private TaskManager taskManager;    @Override    public void response(Long taskId) {        taskManager.release(taskId);    }}

// 任务进行状态class TaskOngoing extends Subject implements State {      @Override    public void update(Task task, ActionType actionType) {        if (actionType == ActionType.ACHIEVE) {            task.setState(new TaskFinished());            // 通知            notifyObserver(task.getTaskId());        } else if (actionType == ActionType.STOP) {            task.setState(new TaskPaused());        } else if (actionType == ActionType.EXPIRE) {            task.setState(new TaskExpired());        }    }}// 任务初始状态class TaskInit implements State {    @Override    public void update(Task task, ActionType actionType) {        if  (actionType == ActionType.START) {            TaskOngoing taskOngoing = new TaskOngoing();            taskOngoing.add(new ActivityObserver());            taskOngoing.add(new TaskManageObserver());            task.setState(taskOngoing);        }    }}

活动的迭代重构

// 抽象活动接口interface ActivityInterface {   void participate(Long userId);}// 活动类class Activity implements ActivityInterface {    private String type;    private Long id;    private String name;    private Integer scene;    private String material;          public Activity(String type) {        this.type = type;        // id的构建部分依赖于活动的type        if ("period".equals(type)) {            id = 0L;        }    }    public Activity(String type, Long id) {        this.type = type;        this.id = id;    }    public Activity(String type, Long id, Integer scene) {        this.type = type;        this.id = id;        this.scene = scene;    }    public Activity(String type, String name, Integer scene, String material) {        this.type = type;        this.scene = scene;        this.material = material;        // name的构建完全依赖于活动的type        if ("period".equals(type)) {            this.id = 0L;            this.name = "period" + name;        } else {            this.name = "normal" + name;        }    }    // 参与活动   @Override    public void participate(Long userId) {        // do nothing    }}// 任务型活动class TaskActivity extends Activity {    private Task task;    public TaskActivity(String type, String name, Integer scene, String material, Task task) {        super(type, name, scene, material);        this.task = task;    }    // 参与任务型活动    @Override    public void participate(Long userId) {        // 更新任务状态为进行中        task.getState().update(task, ActionType.START);    }}

1. 活动的构造组件较多，导致可以组合的构造函数太多，尤其是在模型增加字段时还需要去修改构造函数；
2. 部分组件的构造存在一定的顺序关系，但是当前的实现没有体现顺序，导致构造逻辑比较混乱，并且存在部分重复的代码。

建造者模式：指将一个复杂对象的构造与它的表示分离，使同样的构建过程可以创建不同的表示。它是将一个复杂的对象分解为多个简单的对象，然后一步一步构建而成。它将变与不变相分离，即产品的组成部分是不变的，但每一部分是可以灵活选择的。建造者模式的主要角色如下:

1. 产品角色（Product）：它是包含多个组成部件的复杂对象，由具体建造者来创建其各个零部件。
2. 抽象建造者（Builder）：它是一个包含创建产品各个子部件的抽象方法的接口，通常还包含一个返回复杂产品的方法 getResult()。
3. 具体建造者(Concrete Builder）：实现 Builder 接口，完成复杂产品的各个部件的具体创建方法。
4. 指挥者（Director）：它调用建造者对象中的部件构造与装配方法完成复杂对象的创建，在指挥者中不涉及具体产品的信息。

// 活动类class Activity implements ActivityInterface {    protected String type;    protected Long id;    protected String name;    protected Integer scene;    protected String material;    // 全参构造函数   public Activity(String type, Long id, String name, Integer scene, String material) {        this.type = type;        this.id = id;        this.name = name;        this.scene = scene;        this.material = material;    }    @Override    public void participate(Long userId) {        // do nothing    }    // 静态建造器类，使用奇异递归模板模式允许继承并返回继承建造器类    public static class Builder<T extends Builder<T>> {        protected String type;        protected Long id;        protected String name;        protected Integer scene;        protected String material;        public T setType(String type) {            this.type = type;            return (T) this;        }        public T setId(Long id) {            this.id = id;            return (T) this;        }        public T setId() {            if ("period".equals(this.type)) {                this.id = 0L;            }            return (T) this;        }        public T setScene(Integer scene) {            this.scene = scene;            return (T) this;        }        public T setMaterial(String material) {            this.material = material;            return (T) this;        }        public T setName(String name) {            if ("period".equals(this.type)) {                this.name = "period" + name;            } else {                this.name = "normal" + name;            }            return (T) this;        }        public Activity build(){            return new Activity(type, id, name, scene, material);        }    }}// 任务型活动class TaskActivity extends Activity {    protected Task task;   // 全参构造函数    public TaskActivity(String type, Long id, String name, Integer scene, String material, Task task) {        super(type, id, name, scene, material);        this.task = task;    }   // 参与任务型活动    @Override    public void participate(Long userId) {        // 更新任务状态为进行中        task.getState().update(task, ActionType.START);    }    // 继承建造器类    public static class Builder extends Activity.Builder<Builder> {        private Task task;        public Builder setTask(Task task) {            this.task = task;            return this;        }        public TaskActivity build(){            return new TaskActivity(type, id, name, scene, material, task);        }    }}

public void participate(Long userId) {    // 对目标用户做风险控制，失败则抛出异常    Risk.doControl(userId);    // 更新任务状态为进行中    task.state.update(task, ActionType.START);}

装饰器模式的定义：指在不改变现有对象结构的情况下，动态地给该对象增加一些职责（即增加其额外功能）的模式，它属于对象结构型模式。装饰器模式主要包含以下角色：

1. 抽象构件（Component）角色：定义一个抽象接口以规范准备接收附加责任的对象。
2. 具体构件（ConcreteComponent）角色：实现抽象构件，通过装饰角色为其添加一些职责。
3. 抽象装饰（Decorator）角色：继承抽象构件，并包含具体构件的实例，可以通过其子类扩展具体构件的功能。
4. 具体装饰（ConcreteDecorator）角色：实现抽象装饰的相关方法，并给具体构件对象添加附加的责任。

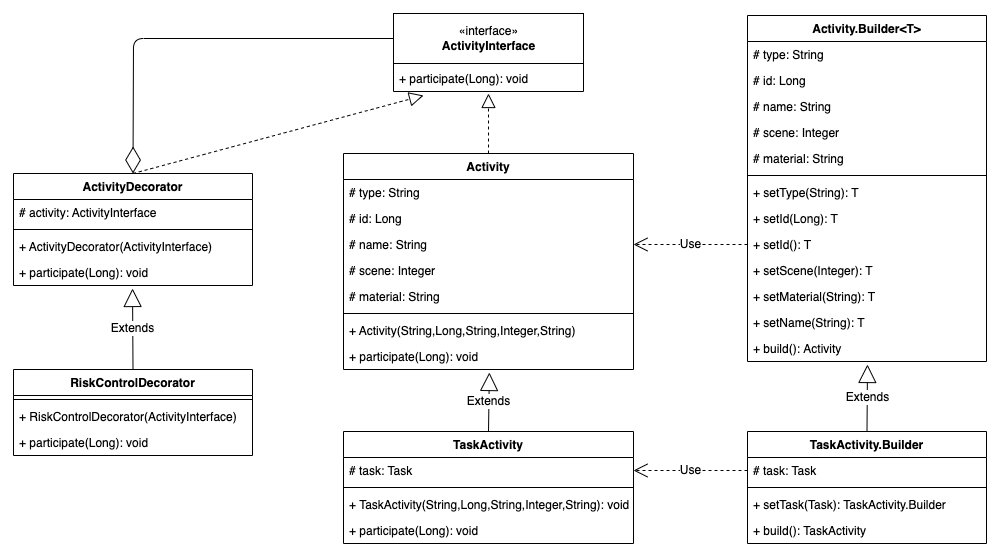

// 抽象装饰角色abstract class ActivityDecorator implements ActivityInterface {    protected ActivityInterface activity;    public ActivityDecorator(ActivityInterface activity) {        this.activity = activity;    }    public abstract void participate(Long userId);}// 能够对活动做风险控制的包装类class RiskControlDecorator extends ActivityDecorator {    public RiskControlDecorator(ActivityInterface activity) {        super(activity);    }    @Override   public void participate(Long userId) {        // 对目标用户做风险控制，失败则抛出异常       Risk.doControl(userId);        // 更新任务状态为进行中        activity.participate(userId);    }}

结语

参考资料

• Gamma E. 设计模式: 可复用面向对象软件的基础 [M]. 机械工业出版社, 2007.
• 弗里曼. Head First 设计模式 [M]. 中国电力出版社, 2007.
• oodesign.com
• java-design-patterns.com
• Java设计模式：23种设计模式全面解析
