从原理到操作，让你在 Apache APISIX 中代理 Dubbo3 服务更便捷

阿APISIX社区约 6 分钟
本文为大家介绍了如何借助 Apache APISIX 实现 Dubbo Service 的代理，通过引入 dubbo-proxy 插件便可为 Dubbo 框架的后端系统构建更简单更高效的流量链路。
01

背景

Aliware

Apache Dubbo 是由阿里巴巴开源并捐赠给 Apache 的微服务开发框架，它提供了 RPC 通信与微服务治理两大关键能力。不仅经过了阿里电商场景中海量流量的验证，也在国内的技术公司中被广泛落地。
在实际应用场景中，Apache Dubbo 一般会作为后端系统间 RPC 调用的实现框架，当需要提供 HTTP 接口给到前端时，会通过一个「胶水层」将 Dubbo Service 包装成 HTTP 接口，再交付到前端系统。
Apache APISIX 是 Apache 软件基金会的顶级开源项目，也是当前最活跃的开源网关项目。作为一个动态、实时、高性能的开源 API 网关，Apache APISIX 提供了负载均衡、动态上游、灰度发布、服务熔断、身份认证、可观测性等丰富的流量管理功能。

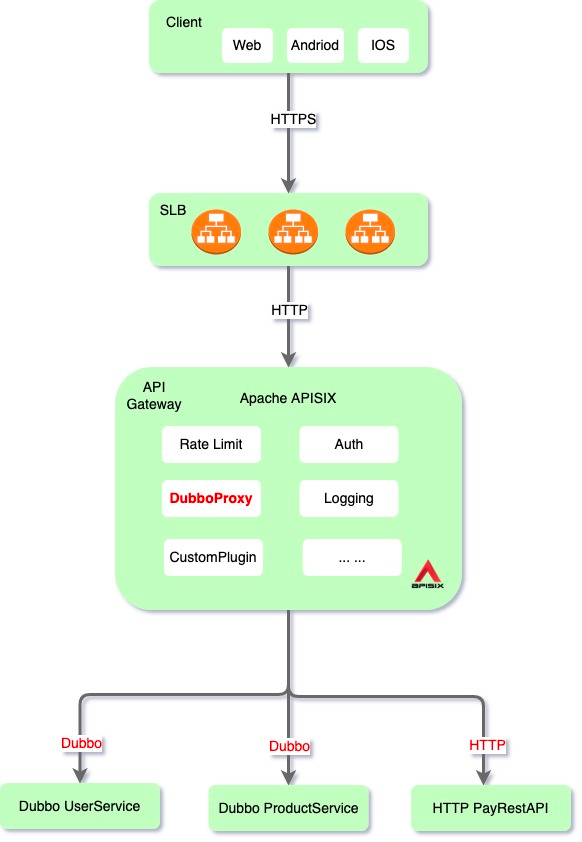

得益于 Apache Dubbo 的应用场景优势，Apache APISIX 基于开源项目 tengine/mod_dubbo 模块为 Apache Dubbo 服务配备了HTTP 网关能力。通过 dubbo-proxy 插件，可以轻松地将 Dubbo Service 发布为 HTTP 服务。
02

如何使用

Aliware

01

入门篇：安装使用

这里我们建议使用 Apache APISIX 2.11 版本镜像进行安装。该版本的 APISIX-Base 中已默认编译了 Dubbo 模块，可直接使用 dubbo-proxy 插件。
在接下来的操作中，我们将使用 dubbo-samples 项目进行部分展示。该项目是一些使用 Apache Dubbo 实现的 Demo 应用，本文中我们采用其中的一个子模块作为 Dubbo Provider。
在进入正式操作前，我们先简单看下 Dubbo 接口的定义、配置以及相关实现。

  • 接口实现一览

public interface DemoService {    /**     * standard samples dubbo infterace demo     * @param context pass http infos     * @return Map<String, Object></> pass to response http     **/    Map<String, Object> apisixDubbo(Map<String, Object> httpRequestContext);}
如上所示，Dubbo 接口的定义是固定的。即方法参数中 Map 表示 APISIX 传递给 Dubbo Provider 关于 HTTP request 的一些信息（如：header、body…)。而方法返回值的 Map 表示 Dubbo Provider 传递给 APISIX 要如何返回 HTTP response 的一些信息。
接口信息配置好之后可通过 XML 配置方式发布 DemoService。
<!-- service implementation, as same as regular local bean --><bean id="demoService" class="org.apache.dubbo.samples.provider.DemoServiceImpl"/><!-- declare the service interface to be exported --><dubbo:service interface="org.apache.dubbo.samples.apisix.DemoService" ref="demoService"/>
通过上述配置后，Consumer 可通过 org.apache.dubbo.samples.apisix.DemoService 访问其中的 apisixDubbo 方法。具体接口实现如下：
public class DemoServiceImpl implements DemoService {    @Override    public Map<String, Object> apisixDubbo(Map<String, Object> httpRequestContext) {        for (Map.Entry<String, Object> entry : httpRequestContext.entrySet()) {            System.out.println("Key = " + entry.getKey() + ", Value = " + entry.getValue());        }        Map<String, Object> ret = new HashMap<String, Object>();        ret.put("body", "dubbo success\n"); // http response body        ret.put("status", "200"); // http response status        ret.put("test", "123"); // http response header        return ret;    }}
上述代码中， DemoServiceImpl 会打印接收到的 httpRequestContext ，并通过返回包含有指定 Key 的 Map 对象去描述该 Dubbo 请求的 HTTP 响应。

  • 操作步骤

  1. 启动 dubbo-samples。
  2. 在 config.yaml 文件中进行 dubbo-proxy 插件启用。
# Add this in config.yamlplugins:  - ... # plugin you need  - dubbo-proxy
3. 创建指向 Dubbo Provider 的 Upstream。
curl http://127.0.0.1:9180/apisix/admin/upstreams/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '{    "nodes": {        "127.0.0.1:20880": 1    },    "type": "roundrobin"}'
4. 为 DemoService 暴露一个 HTTP 路由。
curl http://127.0.0.1:9180/apisix/admin/routes/1  -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '{    "host": "example.org"    "uris": [        "/demo"    ],    "plugins": {        "dubbo-proxy": {            "service_name": "org.apache.dubbo.samples.apisix.DemoService",            "service_version": "0.0.0",            "method": "apisixDubbo"        }    },    "upstream_id": 1}'
5. 使用 curl 命令请求 Apache APISIX，并查看返回结果。
curl http://127.0.0.1:9080/demo  -H "Host: example.org"  -X POST --data '{"name": "hello"}'< HTTP/1.1 200 OK< Date: Sun, 26 Dec 2021 11:33:27 GMT< Content-Type: text/plain; charset=utf-8< Content-Length: 14< Connection: keep-alive< test: 123< Server: APISIX/2.11.0<dubbo success
上述代码返回中包含了 test: 123 Header，以及 dubbo success 字符串作为 Body 体。这与我们在 DemoServiceImpl 编码的预期效果一致。
6. 查看 Dubbo Provider 的日志。
Key = content-length, Value = 17Key = host, Value = example.orgKey = content-type, Value = application/x-www-form-urlencodedKey = body, Value = [B@70754265Key = accept, Value = */*Key = user-agent, Value = curl/7.80.0
通过 httpRequestContext 可以拿到 HTTP 请求的 Header 和 Body。其中 Header 会作为 Map 元素，而 Body 中 Key 值是固定的字符串"body"，Value 则代表 Byte 数组。
02

进阶篇：复杂场景示例

在上述的简单用例中可以看出，我们确实通过 Apache APISIX 将 Dubbo Service 发布为一个 HTTP 服务，但是在使用过程中的限制也非常明显。比如：接口的参数和返回值都必须要是 Map<String, Object> 。
那么，如果项目中出现已经定义好、但又不符合上述限制的接口，该如何通过 Apache APISIX 来暴露 HTTP 服务呢？

  • 操作步骤

针对上述场景，我们可以通过 HTTP Request Body 描述要调用的 Service 和 Method 以及对应参数，再利用 Java 的反射机制实现目标方法的调用。最后将返回值序列化为 JSON，并写入到 HTTP Response Body 中。
这样就可以将 Apache APISIX 的 「HTTP to Dubbo」 能力进一步加强，并应用到所有已存在的 Dubbo Service 中。具体操作可参考下方：
1. 为已有项目增加一个 Dubbo Service 用来统一处理 HTTP to Dubbo 的转化。
public class DubboInvocationParameter {    private String type;    private String value;}public class DubboInvocation {    private String service;    private String method;    private DubboInvocationParameter[] parameters;}public interface HTTP2DubboService {    Map<String, Object> invoke(Map<String, Object> context)  throws Exception;}@Componentpublic class HTTP2DubboServiceImpl implements HTTP2DubboService {    @Autowired    private ApplicationContext appContext;    @Override    public Map<String, Object> invoke(Map<String, Object> context) throws Exception {        DubboInvocation invocation = JSONObject.parseObject((byte[]) context.get("body"), DubboInvocation.class);        Object[] args = new Object[invocation.getParameters().size()];        for (int i = 0; i < args.length; i++) {            DubboInvocationParameter parameter = invocation.getParameters().get(i);            args[i] = JSONObject.parseObject(parameter.getValue(), Class.forName(parameter.getType()));        }        Object svc = appContext.getBean(Class.forName(invocation.getService()));        Object result = svc.getClass().getMethod(invocation.getMethod()).invoke(args);        Map<String, Object> httpResponse = new HashMap<>();        httpResponse.put("status", 200);        httpResponse.put("body", JSONObject.toJSONString(result));        return httpResponse;    }}
2. 通过如下命令请求来发起相关调用。
curl http://127.0.0.1:9080/demo  -H "Host: example.org"  -X POST --data '{    "service": "org.apache.dubbo.samples.apisix.DemoService",    "method": "createUser",    "parameters": [        {            "type": "org.apache.dubbo.samples.apisix.User",            "value": "{'name': 'hello'}"        }    ]}'
03

总结

Aliware

本文为大家介绍了如何借助 Apache APISIX 实现 Dubbo Service 的代理，通过引入 dubbo-proxy 插件便可为 Dubbo 框架的后端系统构建更简单更高效的流量链路。
希望通过上述操作步骤和用 例场景分享，能为大家在相关场景的使用提供借鉴思路。更多关于 dubbo-proxy 插件的介绍与使用可参考官方文档。
本文代码以  Dubbo Java  SDK 为例实现，Go 语言版本集成示例请点击 阅读原文 查看。

参考链接

Apache Dubbo

https://dubbo.apache.org/zh/

Apache APISIX

https://apisix.apache.org/

dubbo-samples

https://github.com/apache/dubbo-samples

官方文档

https://apisix.apache.org/zh/docs/apisix/plugins/dubbo-proxy/
