向阿鲲：B站基于Iceberg + Alluxio 助力湖仓一体项目落地实践
向阿鲲约 17 分钟
分享嘉宾：
向阿鲲 哔哩哔哩
导读： 大家好，我是来自哔哩哔哩OLAP平台的向阿鲲。 今天主要是跟大家分享B站基于Iceberg + Alluxio助力湖仓一体项目的落地与实践，分享内容可能会涉及到不少技术细节。
我主要从以下四个方面进行展开：- B站湖仓一体项目的背景介绍
- B站 基于 Iceberg 湖仓一体一系列优化与落地实践
- Alluxio的实践
- 未来规划
扫码看直播回放 👇
最左边的部分是数据的摄入 ，主要分两块：一块是实时数据的摄入，主要是通过Flink消费Kafka数据，然后落到Iceberg表里面。第二块是Spark通过ETL把数据落到Iceberg表里。
第二部分是存储的优化 ，我们有一个内部服务Magnus，会起一些相应的spark job针对iceberg表进行一些存储优化。
第三部分是交互式分析 。目前我们交互式分析引擎主要是用的Trino，然后借助Alluxio作为一个缓存加速。

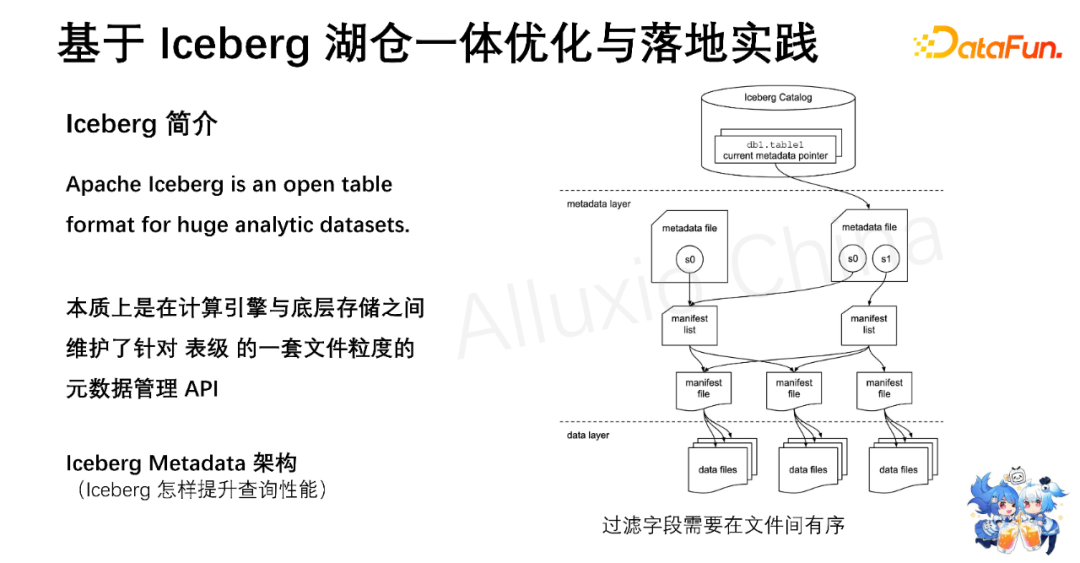

右图是Iceberg的一个元数据架构图 ，我们可以看到架构图分为三层：
第一层 catalog ，目前实现主要分为两种是Iceberg——一种是Hadoop Catalog，一种是Hive Catalog，目前我们使用的是Hive Catalog。也就是说我们会把一些table的scheme信息保存在Hive Metastore里面，Metadata location地址也会保存在这个Hive Metastore里面。
第二层是元数据层 。 元数据层主要分为三类文件： 第一类是metadata file（这是一个json文件），第二类manifest list文件，第三类是manifest file文件。 后两种是avro格式文件，metadata file文件会保存表的schema信息和分区信息，它会包含一个或多个的快照引用，快照引用会指向manifest list文件。 manifest list文件会包含一个或多个的manifest file文件，也就是说每一个manifest file文件在manifest list里面是一条一条的记录，这条记录会保存这个manifest file的文件路径，也会保存这个manifest file对应的数据文件的分区范围，也就是分区的一个min/max值。 当然，它还会保存一些其他的元信息。 manifest file文件会包含一个或多个的数据文件（data file），每个数据文件在manifest file里面是一条或多条的记录，每条记录都会保存data file所在的文件地址和data file本身的大小和记录数，最重要的是它会保存data file的每一个字段的最大最小值。
Iceberg怎样提升查询性能？ 也即如何通过在manifest file里面引用的data file的每个字段的min/max值来加速查询。
假设我们是通过计算引擎Trino，在SQL的plan阶段就可以利用元信息的每个字段的min/max值进行高效过滤，把不在这个查询范围的数据文件直接过滤掉，不用等到实际执行阶段再去做实际数据的过滤，这样对查询性能会有一个极大的提升。这里有个前提条件，即通过字段的min/max值过滤需要过滤字段在文件间是有序的。怎么做到文件间有序？下面我介绍一种最常见的做法——通过一种线性排序对数据进行组织优化：我们可以通过spark的cluster by对表的某一个或多个字段进行分区类的数据全排序。这种方式的优点是不需要额外的存储冗余，就可以利用排序字段在Iceberg元数据文件级别上的Min/MAX值进行高效的过滤。不足是通常只有排序的一个字段会有比较好的过滤效果，通过其他字段过滤往往效果不佳。

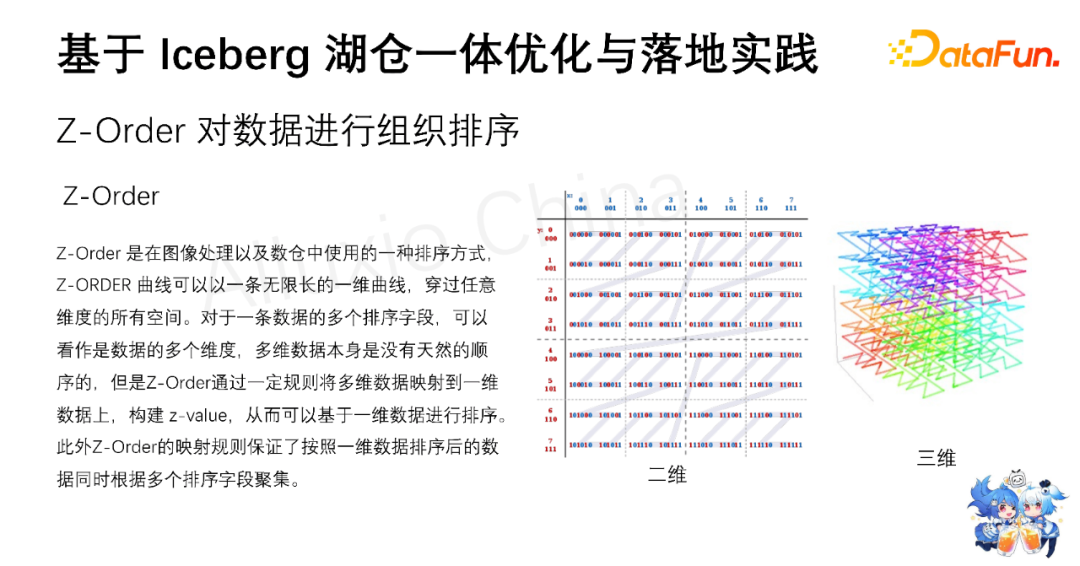

下面将Z-order跟 线性排序做一个比较 。 还是刚才那个例子，x的取值范围是0~7，y的取值范围也是0~7。 假如我们用线性排序，根据x、y做一个range的分区。 假如把它也是分到四个文件里面。 最后分到文件的效果，就应该是下面这个样子。 也就是我们看一下在文件一里面x的取值范围是0~1。 文件二里面x的取值范围2~3，文件三是4~5，文件四是6~7，y的取值范围的话都是0~8。 因为这是一个线性的排序。 假如我们现在通过x=5去过滤，我们可以看到这边只需要读取文件三就行了。 因为文件三的x的取值范围是4~5，也就是文件一、文件二、文件四都不需要读取，可以直接skip掉。 假如我们现在想通过y=2去过滤，因为y的取值不管在哪个文件里面都是0~8，所以这四个文件都需要读取。 在这种情况下过滤是没有任何过滤效果的。
我们也是根据x、y 进行Z-order的排序。刚才提到的切割，切割之后分在四个文件里面，也在第一个文件里的话，x取值就是0~3，y的取值也是0~3，这是我们第一个文件。第二个文件x取值4~7，y取值也是0~3，对应的第二个文件。第三个文件和第四个文件也是类似的。同样的我们用x=5去过滤的话，可以看到在第二个文件跟第四个文件里面，因为它的取值范围是4~7，包含x=5这个范围，所以两个文件需要读。在文件一和文件三中x取值范围是0~3，所以我们可以直接skip掉，不用去读这个文件。相应地，如果我们用y=2去过滤，可以只用读文件一和文件二。因为y的取值范围是0~3，所以这两个文件是需要读的。相应的文件三、文件四就可以直接跳过了。 总结：通过Z-order排序之后，不管是用x还是y过滤都能过滤50%的数据。实际应用场景中，数据分区里面数据文件如果切分得更多，过滤效果也会更好，会超过50%。
Spark 本身支持 range partition，也就是支持范围分区。
范围分区主要分为两个阶段：
第一阶段是对排序字段进行采样，获取指定分区（spark.sql.shuffle.partitions）个数的采
样点（默认 200），并将采样值按大小依次排列，采样会尽量使得数据均匀分布在每个区间。
第二阶段是实际数据读取、shuffle、写入阶段，shuffle 前，每条记录的排序字段跟采样点的值进行比较，把数据分别落入 0～199 个对应区间，从而实现了排序字段在文件间的有序。

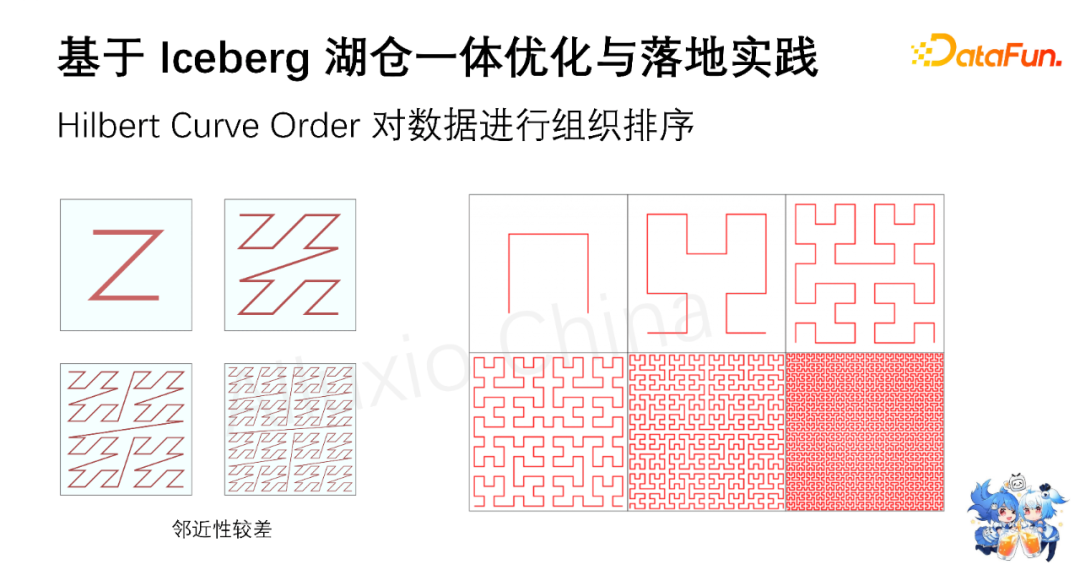

总结：Z-order跟Hilbert曲线的优缺点
优点首先是无需额外的存储冗余。第二点是支持对多个字段进行组织排序，多个字段分别过滤时都会有比较好的文件级别的过滤效果。 通常排序字段是2~4个时可能过滤效果会比较好。当排序字段超过4个的时候，过滤效果可能会变差，排序字段越多，效果可能会变得越差。另外，过滤的本质是利用字段Min/Max值去做过滤，它并不能做到比较准确的判断。
针对Z-order的这个缺陷，我们引入了BloomFilter索引。 首先介绍一下BloomFilter是什么。 BloomFilter是一个很长的二进制向量，元素可以通过多个Hash函数计算后，将多个整形结果在对应的向量比特位上置为一，可以判断某个元素是否在这个集合里面。BloomFilter的优点是空间效率和查询时间都非常高效，非常适用于检索一个元素是否在一个集合里面。它的缺点是首先会存在一定的误判率，也就是说实际某个元素不在这个集合里面，但可能会被误判为存在这个集合。另外，BloomFilter只适合等值判断，比如等于in或not null的判断，对于 >、>=、<、<= 都是不支持的。另外还有一点不足是不能做准确的逻辑运算，比如过滤条件是a=1，并且b=2，这种情况下没法过滤。为什么呢？假如这个文件既存在a=1的记录，又存在b=2的记录。但是并不存在在同一条记录上面a=1并且b=2。通过不同的BloomFilter没法判断。
由于bloomfilter的一些缺陷，我们引入了Bitmap索引。 Bitmap是将一组正整型数据映射到对应的比特位，相对于BloomFilter，它是不存在哈希冲突的。

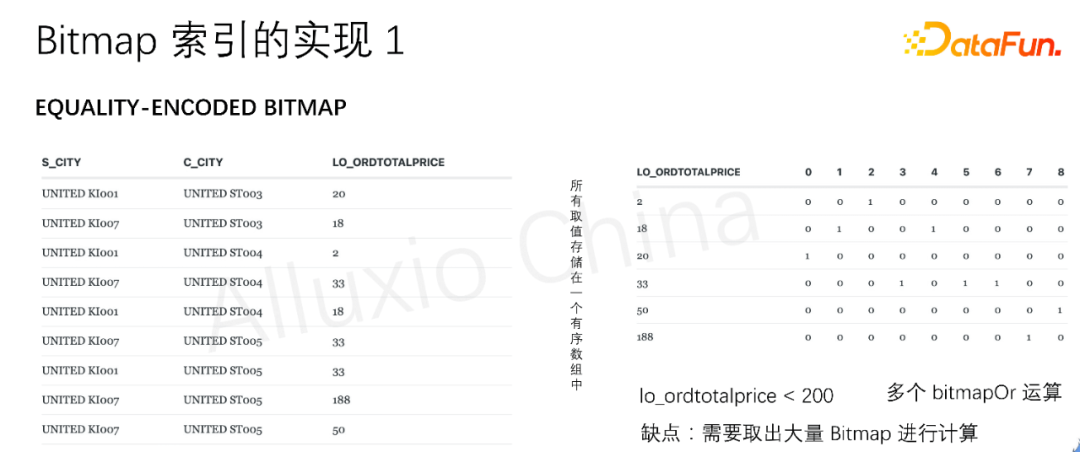

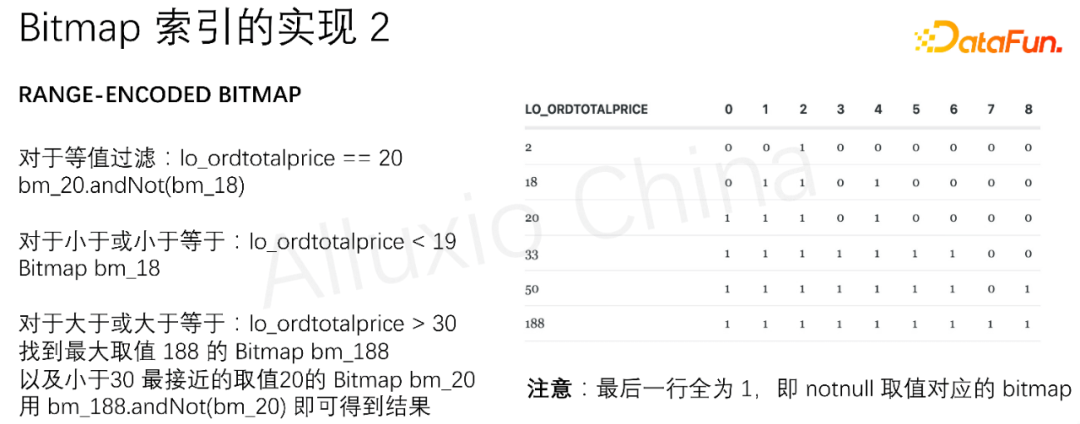

下面介绍Bitmap索引的几个实现，首先介绍等值编码的实现。我们假设有一个数据文件，有三个字段。我们现在想根据订单的总价格这个字段，构建一个Bitmap。Bitmap构建的结果是下图的右侧所示。对应的横轴0~8，也就是这个字段在文件里面的一个下标。纵轴对应的就是字段的各个基数值按从小到大的排序（我们可以把这些基数值存在一个有序数组里面）。对应比特为一的代表这个数据在这个文件里面的位置，比如这个2对应这个文件里面的第3行，所以它的下标也是在2的那个位置设置为1，其他的也是类似的。

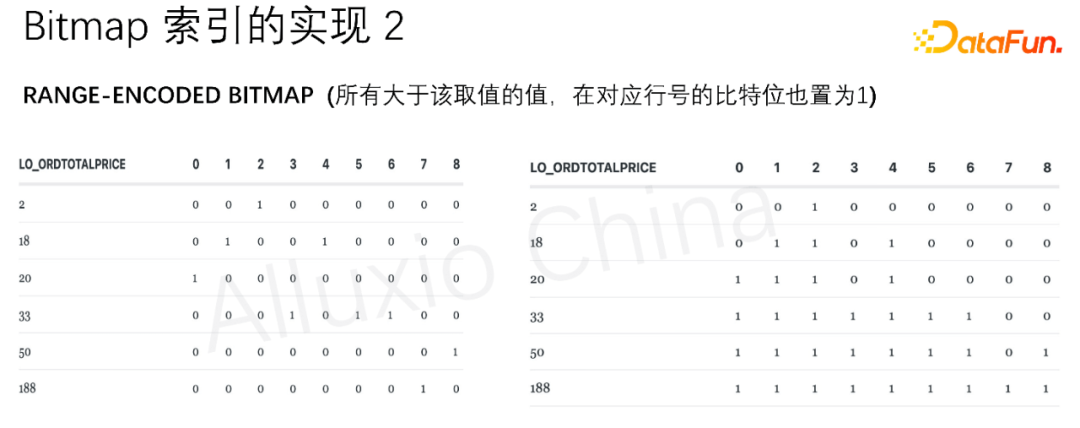

针对RangeEncoded的缺陷，我们又引入了BIT-SLICED 编码。
假设 lo_ordtotalprice 取值区间为 0-255 的连续值，我们就需要256 个 Bitmap 来表示每个取值。如果用十进制 slice来表示的话，需要三个 Slice 位来表示 0～ 255，取值20的行号映射 Bitmap 为 100000000，我们把它对应的每个slice 位 (个位) - 0（20的个位）, (十位) - 2（20的十位）, (百位) – 0 （（20的十位））都置为100000000。如果我们希望获取等于 20 的 bitmap，只需将三个位置的 bitmap 取出做and 运算，全为 0，表示不存在，否则结果即为 20 对应的Bitmap。从这里可以看到，只需 3个（slices）* 10（0-9） = 30 个 bitmap 表示 0～255 的取值。将BIT-SLICED ENCODED BITMAP与RANGEENCODED进行结合的话，BIT-SLICEDENCODE减少了BITMAP 存储的个数，RANGEENCODE减少了计算需要读取的BITMAP个数（也就是最多只需要读取2 个BITMAP就能完成计算）（存储所需的BITMAP个数：如果是0～255的连续值，只需28 (10 * 3 -3（个重复）+ 1) 个BITMAP）。更进一步的，如果我们用二进制切片的话，按照基数取值范围（0-255），总共需要9 (比特位需要用8个slice位，每个slice都是0/1，最后一个是全1，只需要1个表示就可以：8*2 –8 + 1)个bitmap，如果基数取值是在int表示的范围内，最多也不超过32个bitmap就可以存储整个的int的取值范围了。
下面介绍一下bitmap最终的一个实现，总体是通过BIT-SLICED ENCODED 与RANGEENCODED结合并使用二进制切片。实现的过程是： 对字段A构建bitmap索引时，先读取对应数据文件，依次读取每一行，将A的值保存在以A字段作为key，A的行号构成的List作为值的有序MAP中。将MAP的key作为字典（字典是有序的，就可以进行二分查找）以及每个List经过bit-sliced编码之后的bitmap都保存在索引文件中。Bitmap对应的取值是字典的下标，即从0开始到最大基数的连续取值，所需bitmap个数log2(基数)，由于保存了字典信息，bitmap索引可以支持各种非嵌套数据类型。比如正常bitmap可能只支持int类型。这样我们就可以支持像String或者 Double等类型。
下面总结下Bitmap的优缺点。
优点： 不仅支持等值过滤，>、>=、<、<= 等运算都支持，也不存在误判；另外能准确作逻辑运算，比如 A = 1 and B = 2， 我们只需要把A = 1对应的bitmap和B = 2对应的bitmap取出来做一个and操作，然后再去计算这个bitmap的基数。如果这个bitmap的基数大于0的话，就说明这样一条记录是在这个文件里面的。
不足： Bitmap 索引通常会比 BloomFilter 大不少，会有一定的存储和读取的开销。
下面看一下我们在Iceberg上经过一系列的优化之后做的一个SSB的测试 。SSB有13个query，然后我们是加了TPC-H的q5.1、q5.2，总共五个测试结果。主要分为四类，第一类是basic，basic是指我们把数据导入之后没经过任何优化；第二类是z-order+min/max；第三类z-order+bloomfilter；第四类z-order+bitmap索引。从这个图里面可以看出，就在z-order+min/max不能达到比较好过滤效果的时候，用z-order +bitmap可以做到一个比较好的补充。然后从整个查询时间跟读取文件的数量的测试结果来看，它总体的查询时间有1~10倍的性能提升，扫描文件数有1~400倍的减少。这对应的是我们线上的一个实际的例子，也是一个百亿数据的查询。最开查询耗时是13s多，读取了一百亿的数据。经过我们的优化，结合z-order与bitmap索引，最终整个查询的耗时只花了一点几秒，实际数据读取量只读取了三十几万条数据。最后看一下CPU耗时，之前CPU耗时花费了17 min+，后面CPU耗时只花费了一点几秒，大大节省了计算资源。
03
这边是我们在引 入Alluxio之前做了一个基准测试，主要是分四种情况： 第一种情况是在引入之前； 第二种是引入Alluxio之后，引入之后第一次读取相当于是没有命中缓存； 第三种是读取远程worker节点的性能； 第四个就是读取本地worker的一个性能。 我们得到的以下结果： 在引入Alluxio之后，我们第一次读取开销可能会有10%~25%的性能损失，这个随着文件增大会减小。 缓存生效之后，去读取远程worker文件，有1.5倍到2倍的这样一个性能提升。 读取缓存在本地worker文件，有5~10倍的性能提升。 文件越大，性能提升也会越大。
2. Alluxio上线后的收益 在我们上线之前，遇到过一个问题：我们通过Trino去访问Iceberg元数据，它一个偶发的抖动会导致性能急剧下降。在我们引入Alluxio之后，访问metastore抖动问题基本上没有出现过了，这就保证了查询的稳定。目前我们单个元数据文件也并不是很大，都是kb级到几十M不等。我们通过历史查询耗时的分析，发现Alluxio对元数据访问整体有不错的性能提升。 04 未来规划首先我们在Iceberg上希望对预计算进行支持 。预计算最主要的场景是针对一些聚合查询或者说是多表关联的一些查询。我们希望对一些高频的聚合查询进行预先构建cube，然后通过计算引擎直接把查询下推至cube里面，通过cube去响应。
第二点是星型模型的优化 。星型模型主要是事实表跟一个或多个维表join，会通过维表的多个关联字段进行过滤。这种情况我们考虑把维表的过滤字段作为虚拟列保存在事实表里面，然后直接下推到事实表。这样就可以起到一个比较好的过滤效果。
第三点就是用Alluxio进行热点数据的缓存 ，最主要两点考量。第一点是为了保证线上的SLA，第二点是想加速热点数据访问的一个性能。
最后是智能化的数据优化 。主要是通过分析历史的查询，自动去优化数据的一些排序、索引等信息。
