通过Jenkins构建CI/CD实现全链路灰度

阿卜比约 6 分钟
本文介绍通过 Jenkins 构建流水线的方式实现全链路灰度功能。
在发布过程中，为了整体稳定性，我们总是希望能够用小部分特定流量来验证下新发布应用是否正常。
即使新版本有问题，也能及时发现，控制影响面，保障了整体的稳定性。
01

整体架构

Aliware

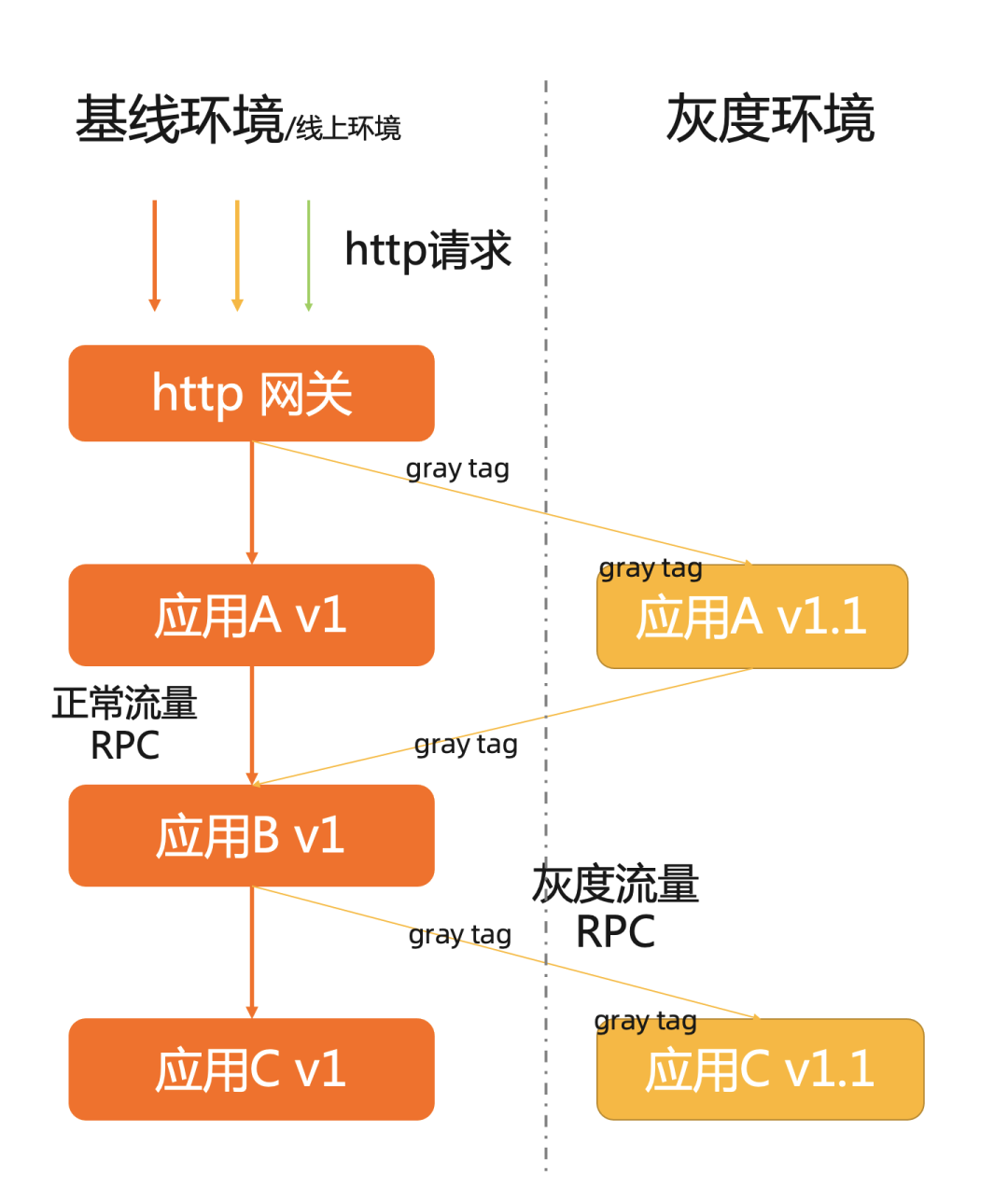

我们以如下 Demo 为例：

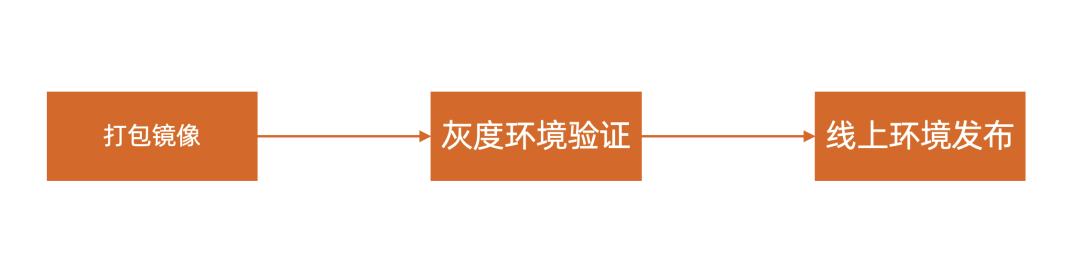

为了保证稳定，我们约定如下上线流程：
其中，在灰度验证中，有几种不同的策略：
  • 直接使用线上小部分流量来测试（按照百分比放量）
  • 从线上按照特定规则选择流量（比如特定的 header、特定的 cookie 等）
  • 在客户端或浏览器上标识出流量是否灰度（比如通过 header 传递）
02

部署应用&创建泳道

Aliware

按照参考文档部署应用后 ，我们首先要区分线上流量和灰度流量。

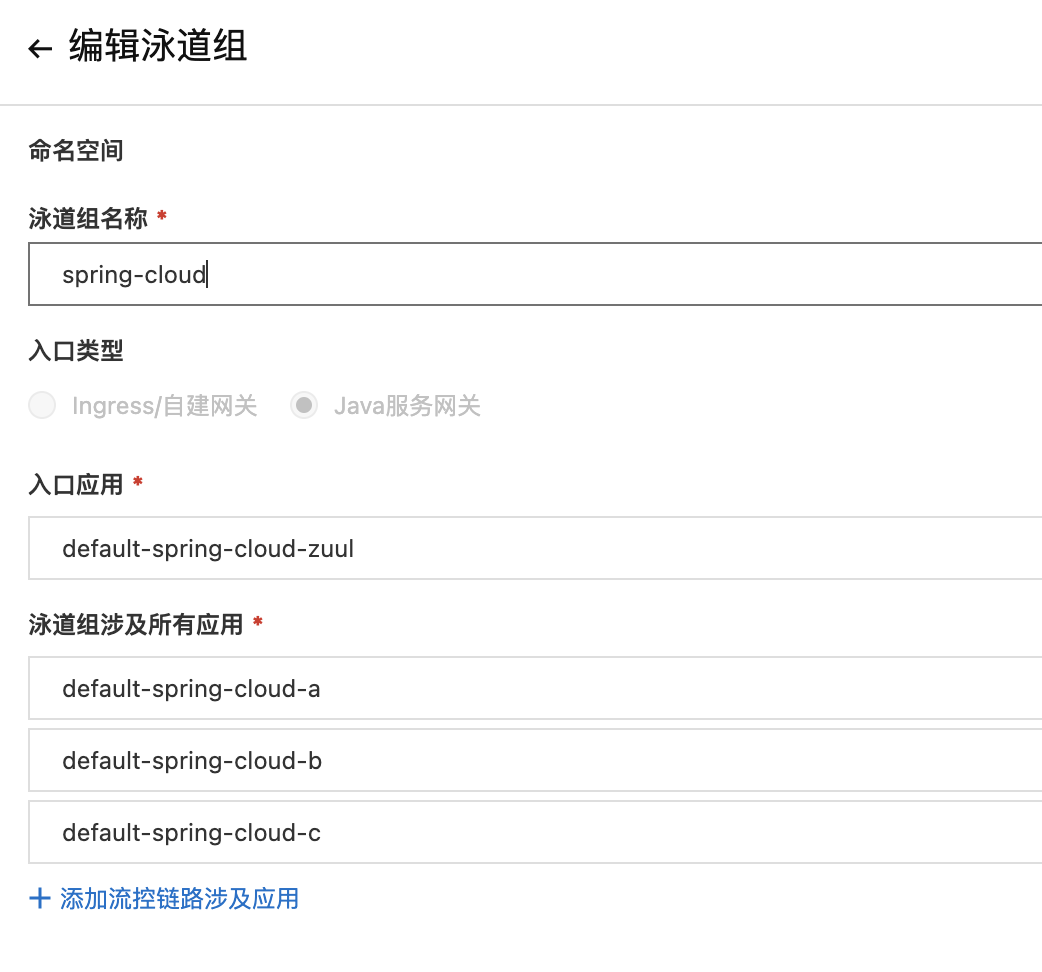

创建泳道组，将整个链路涉及到的应用全选：

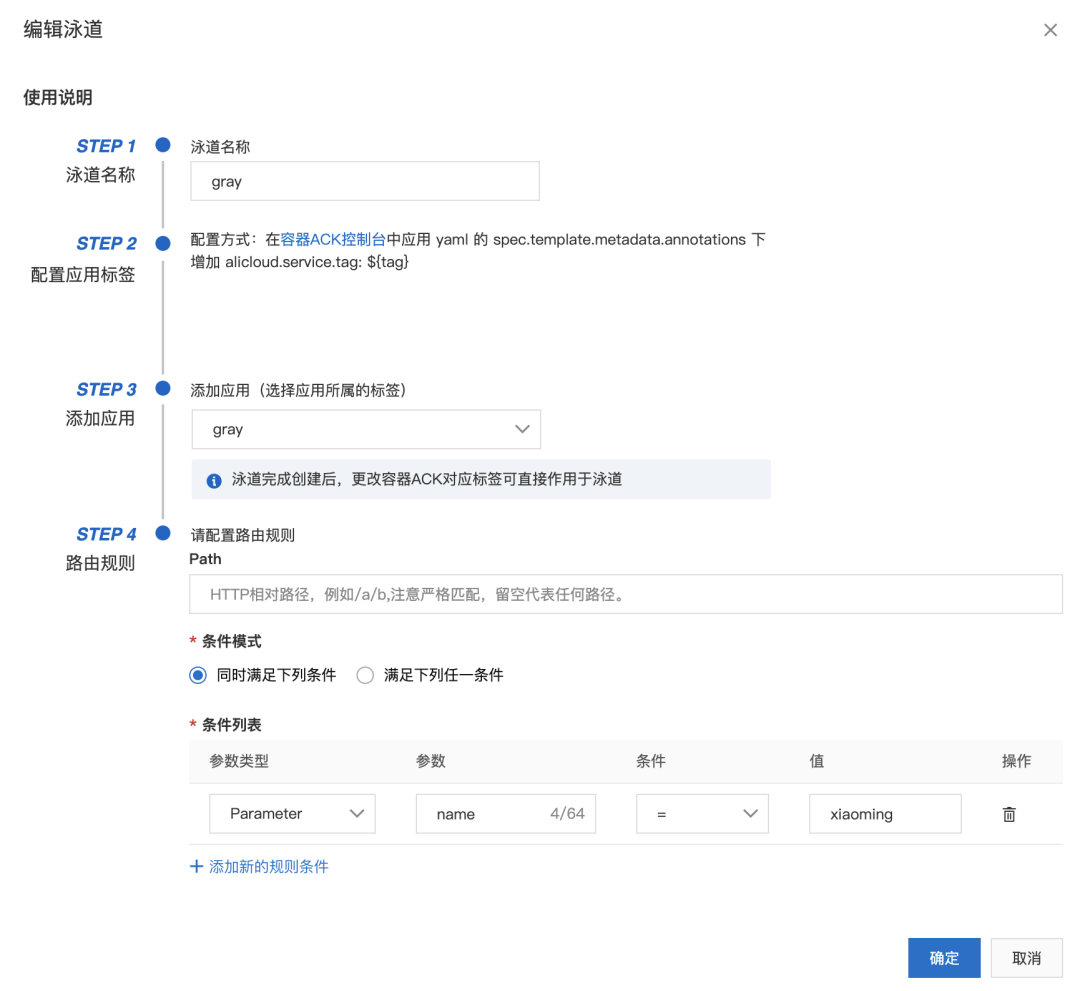

然后创建泳道组，将符合规则的应用划入 gray 泳道：
注：没有匹配的流量，会走到基线环境，也就是没有打标的应用节点上。

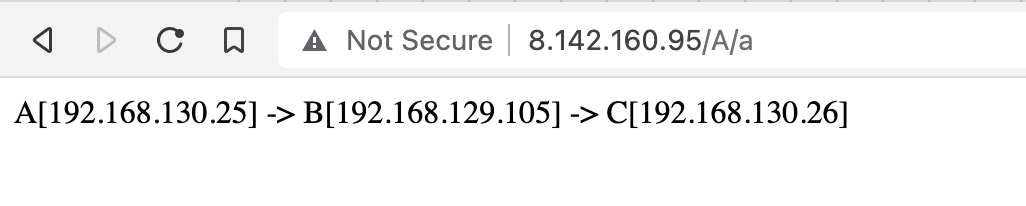

配置完成后，访问网关，如果不符合灰度规则，走基线环境：

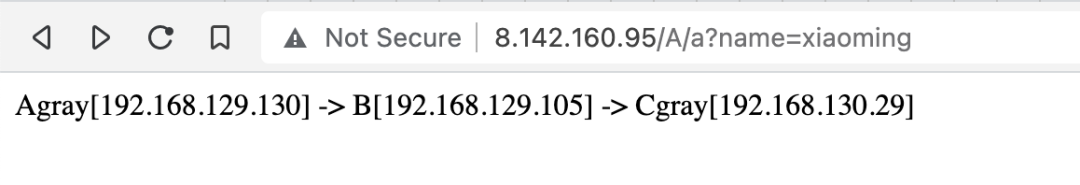

如何符合灰度规则，走灰度环境：
03

配置 Jenkins 流水线

Aliware

本文实践需要将源码打包后执行镜像推送，请确保 Jenkins 有权限推送到镜像仓库中。具体操作，请参见 使用 kaniko 构建和推送容器镜像 。
在 Jenkins 命名空间下使用生成的 config.json 文件创建名为 jenkins-docker-cfg 的 Secret。
kubectl create secret generic jenkins-docker-cfg -n jenkins --from-file=/root/.docker/config.json
01

在 Jenkins 中创建全链路灰度发布流水线

基于 Jenkins 实现自动化发布的流水线，通过该流水线可以使应用发布具备可灰度、可观测、可回滚的安全生产三板斧能力。
1. 在 Jenkins 控制台左侧导航栏单击 新建任务 。
2. 输入 任务名称 ，选择 流水线 ，然后单击 确定 。

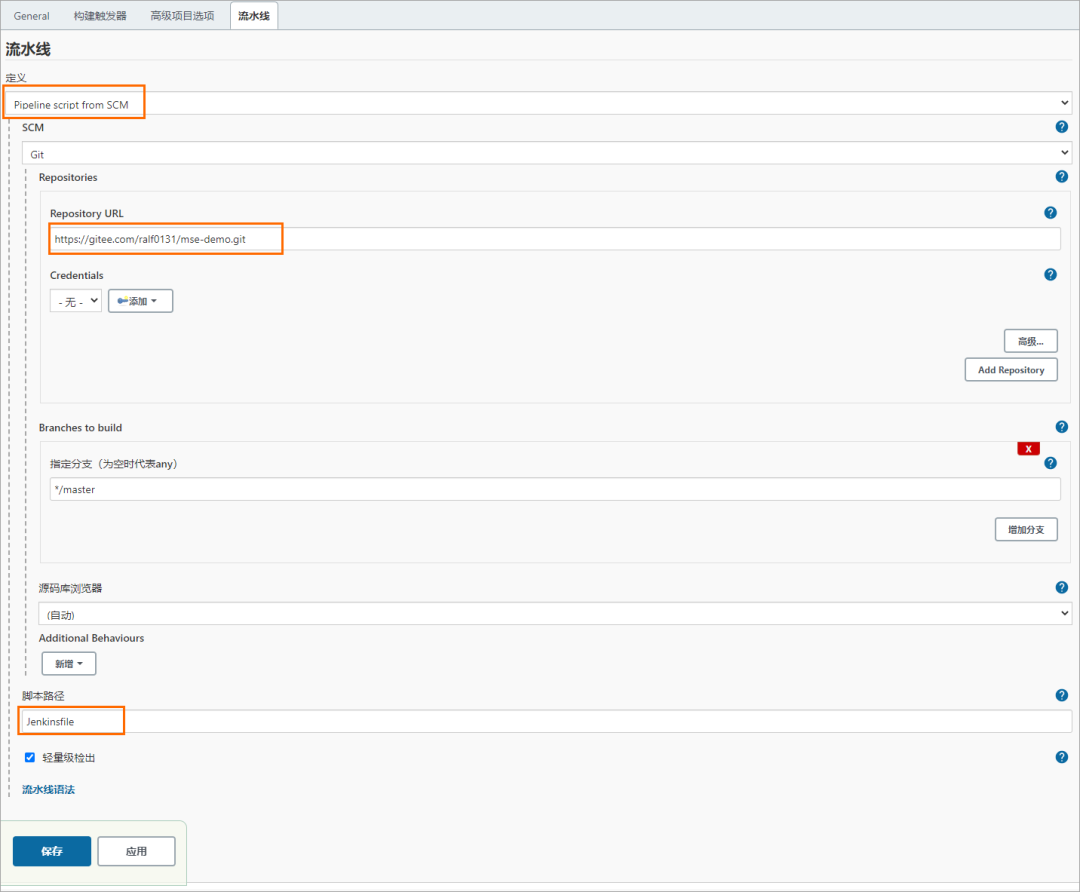

3. 在顶部菜单栏单击 流水线 页签，在 流水线 区域配置相关参数选择，输入 脚本路径 ，然后单击 保存 。
    • 定义 ：选择 Pipeline script from SCM。
    • SCM ：选择 Git。
    • Repository URL ：输入 Git 仓库的 URL。
    • 脚本路径 ：输入 Jenkinsfile。
您可以参考以下的文件填写好指定的参数，当然您也可以根据需求编写 Jenkinsfile ，并上传至 Git 的指定路径下（流水线中指定的脚本路径）。
#!groovypipeline {    // 定义本次构建使用哪个标签的构建环境，本示例中为 “slave-pipeline”    agent{        node{          label 'slave-pipeline'        }    }    //常量参数，初始确定后一般不需更改    environment{        IMAGE = sh(returnStdout: true,script: 'echo registry.$image_region.aliyuncs.com/$image_namespace/$image_reponame:$image_tag').trim()        BRANCH =  sh(returnStdout: true,script: 'echo $branch').trim()    }    options {        //保持构建的最大个数        buildDiscarder(logRotator(numToKeepStr: '10'))    }    parameters {        string(name: 'image_region', defaultValue: 'cn-shanghai')        string(name: 'image_namespace', defaultValue: 'yizhan')        string(name: 'image_reponame', defaultValue: 'spring-cloud-a')        string(name: 'image_tag', defaultValue: 'gray')        string(name: 'branch', defaultValue: 'master')        string(name: 'number_of_pods', defaultValue: '2')    }    //pipeline的各个阶段场景    stages {        stage('代码打包') {            steps{                container("maven") {                    echo "镜像构建......"                    sh "cd A && mvn clean package"                }            }        }        stage('镜像构建及发布'){          steps{              container("kaniko") {                  sh "kaniko -f `pwd`/A/Dockerfile -c `pwd`/A --destination=${IMAGE} --skip-tls-verify"              }          }        }        stage('灰度部署') {            steps{                container('kubectl') {                    echo "灰度部署......"                    sh "cd A && sed -i -E \"s/${env.image_reponame}:.+/${env.image_reponame}:${env.image_tag}/\" A-gray-deployment.yaml"                    sh "cd A && sed -i -E \"s/replicas:.+/replicas: ${env.number_of_pods}/\" A-gray-deployment.yaml"                    sh "kubectl apply -f A/A-gray-deployment.yaml -n default"                }            }        }        stage('结束灰度') {            input {                message "请确认是否全量发布"                ok "确认"                parameters {                    string(name: 'continue', defaultValue: 'true', description: 'true为全量发布，其他为回滚')                }            }            steps{                script {                    env.continue = sh (script: 'echo ${continue}', returnStdout: true).trim()                    if (env.continue.equals('true')) {                        container('kubectl') {                            echo "全量发布......"                            sh "cd A && sed -i -E \"s/${env.image_reponame}:.+/${env.image_reponame}:${env.image_tag}/\" A-deployment.yaml"                            sh "cd A && sed -i -E \"s/replicas:.+/replicas: ${env.number_of_pods}/\" A-deployment.yaml"                            sh "kubectl apply -f A/A-deployment.yaml -n default"                        }                    } else {                        echo '回滚'                    }                    container('kubectl') {                        sh "kubectl delete -f A/A-gray-deployment.yaml -n default"                    }                }            }        }    }}
02

构建 Jenkins 流水线

1. 在 Jenkins 控制台单击流水线右侧的 图标。

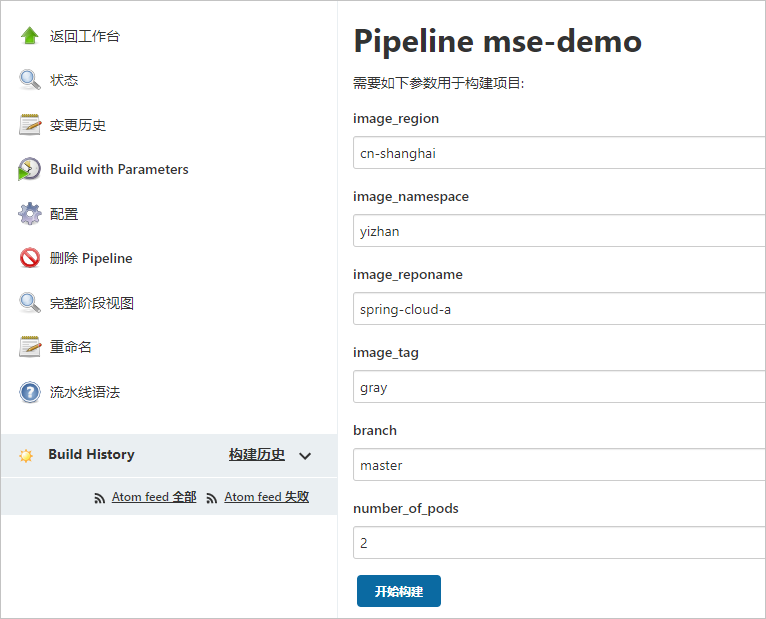

2. 单击流水线的 开始构建 。
说明：第一次构建因为需要从 Git 仓库拉取配置并初始化流水线，所以可能会报错，再次执行 Build with Parameters，生成相关的参数，填写相关的参数，再次执行构建。

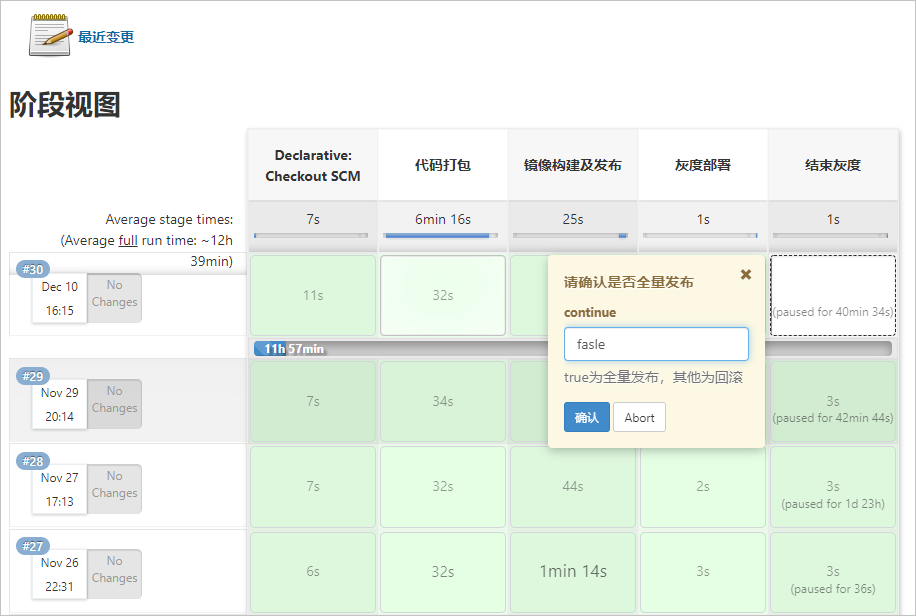

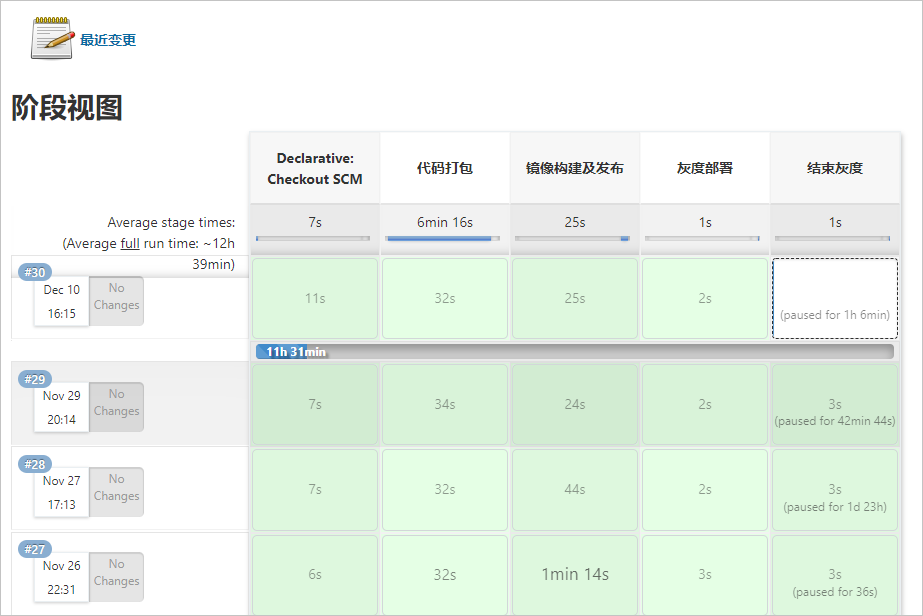

查看部署状态， 代码打包，镜像构建及发布，灰度部署 阶段都已经完成， 结束灰度 阶段等待确认。
    • 如果验证结果符合预期，则执行全量发布，请参见后文的 全量发布应用 。
    • 如果验证结果不符合预期时，则执行回滚，请参见后文的 回滚应用 。
03

结果验证

1. 登录 容器服务控制台 ，在控制台左侧导航栏中，单击 集群 。
2. 在 集群列表 页面中，单击目标集群名称或者目标集群右侧 操作 列下的 详情 。
3. 在集群管理页面左侧导航栏选择 工作负载 > 无状态 。

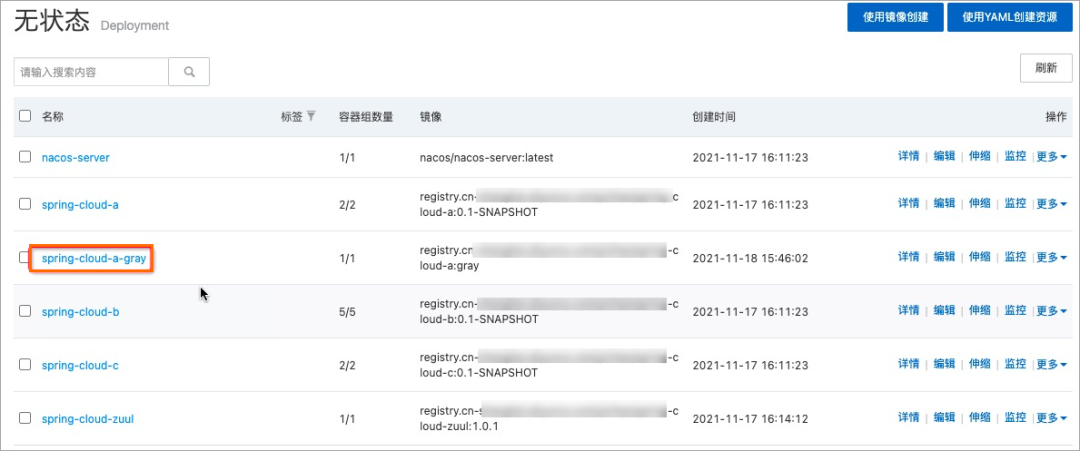

4. 在 无状态 应用列表页面，spring-cloud-a-gray应用已经自动创建，并且它的镜像已经替换为spring-cloud-a:gray版本。
5. 在集群管理页面左侧导航栏选择 网络 > 服务 ，选择设置的命名空间，单击 zuul-slb 服务的 外部端点 ，查看真实的调用情况。
    • 不带灰度 Header 进行调用，发现路由到 A 的正常节点。
      • Curl 命令：
curl http://182.92.XX.XX/A/a
      • 执行结果如下：
A[10.4.XX.XX] -> B[10.4.XX.XX] -> C[10.4.XX.XX]%
    • 带上符合条件的参数进行访问，路由到 A 的灰度节点中。
      • Curl 命令：
curl http://182.92.XX.XX/A/a?name=xiaoming
      • 执行结果如下：
Agray[10.4.XX.XX] -> B[10.4.XX.XX] -> C[10.4.XX.XX]%

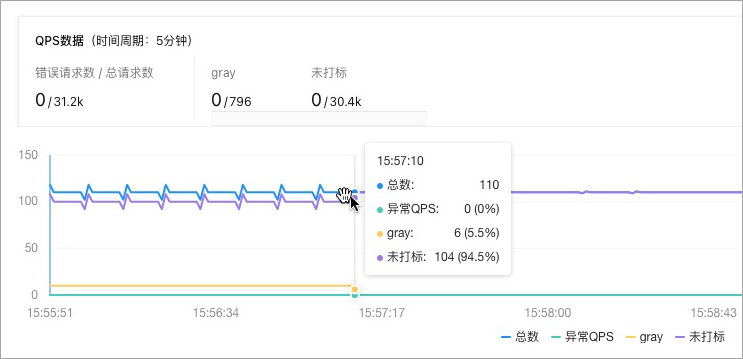

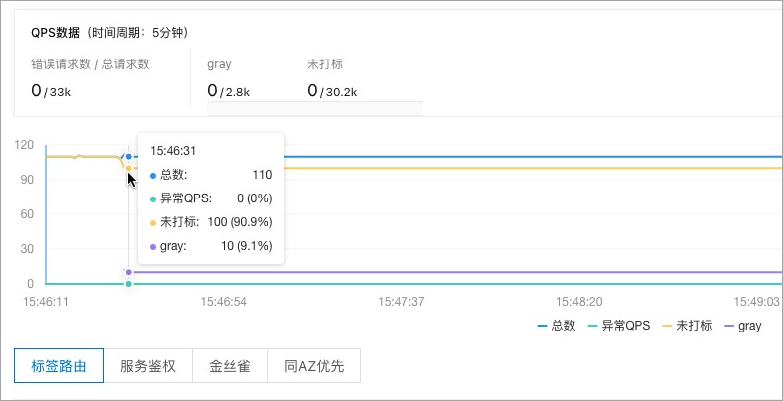

6. 登录 MSE 治理中心控制台 ，在应用详情页面，可以看到灰度流量已经进入到灰度的 Pod 中。
04

全量发布应用

结果验证通过之后，确认全量发布。
1. 在 Jenkins 控制台中，单击目标流水线名称。

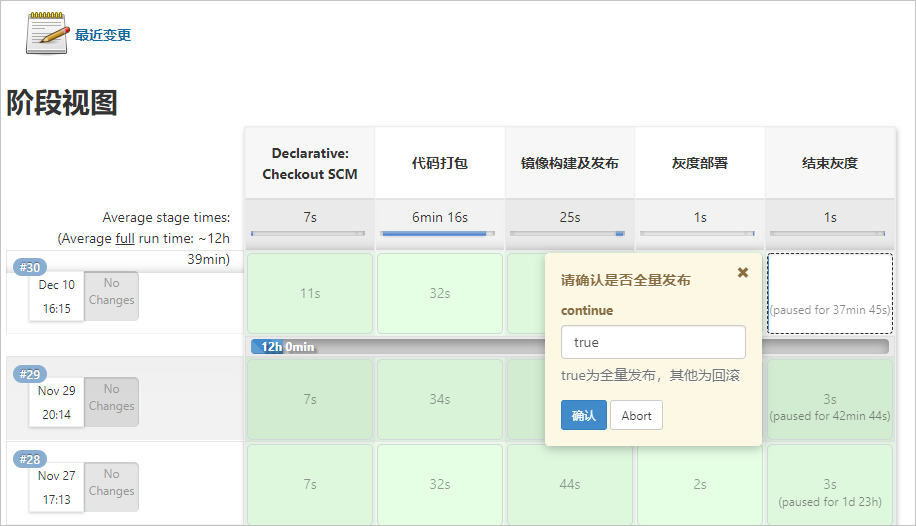

2. 单击需要全量发布的阶段，在 请确认是否全量发布 对话框中输入 true，然后单击 确认 。

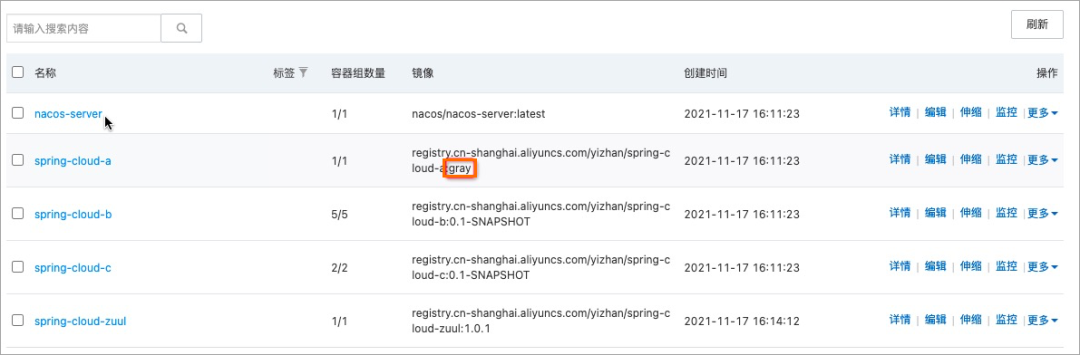

3. 在 容器服务控制台 ，发现 spring-cloud-a-gray 应用已经被删除，并且 spring-cloud-a 应用的镜像已经替换为 spring-cloud-a:gray 版本。

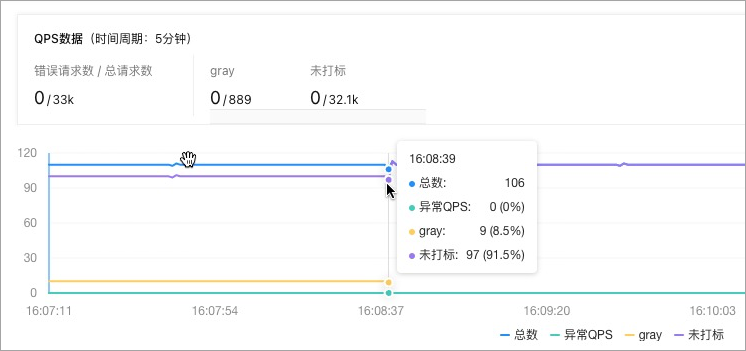

4. 在 MSE治理中心控制台 ，发现灰度流量已经消失。
05

回滚应用

如果发现验证结果不符合预期时，则回滚应用。
1. 在 Jenkins 控制台中，单击目标流水线名称。
2. 单击需要全量发布的阶段，在 请确认是否全量发布 对话框中输入 false，然后单击 确认 。

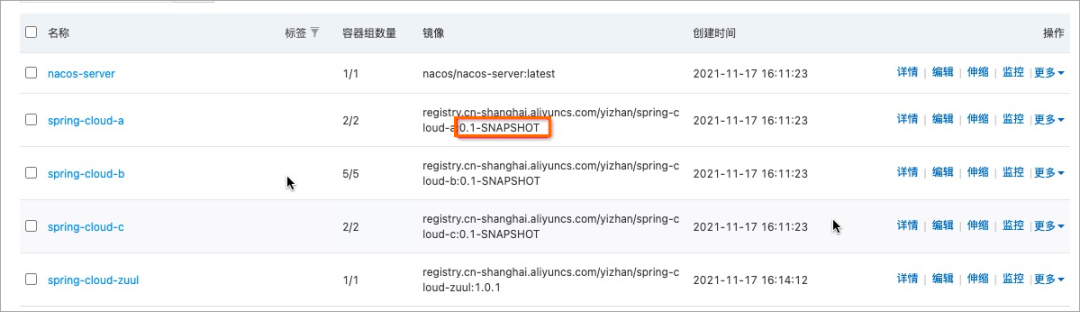

3. 在 容器服务控制台 ，发现 spring-cloud-a-gray 应用已经被删除，并且 spring-cloud-a 应用的镜像仍然是老版本。
4. 在 MSE 治理中心控制台 ，发现灰度流量已经消失。
04

总结

Aliware

在微服务治理架构中，全链路灰度功能能提供虚拟泳道，极大的方便了测试、发布时的快速验证，能够帮助 DevOPs 提升线上稳定性。
阿里云微服务引擎（MSE）能够给您带来全生命周期的、全方位的微服务治理能力，保障您的线上稳定性、提升开发、运维效率。
相关链接：

参考文档：

https://github.com/aliyun/alibabacloud-microservice-demo/blob/master/mse-simple-demo/helm/mse-simple-demo/README.md

示例代码仓库地址：

https://gitee.com/mse-group/alibabacloud-microservice-demo/tree/master/mse-simple-demo

容器服务控制台 ：

https://cs.console.aliyun.com/#/k8s/cluster/list

MSE治理中心控制台 ：

https://mse.console.aliyun.com/#/overview

使用 kaniko 构建和推送容器镜像：

https://help.aliyun.com/document_detail/106712.htm
