货拉拉 Android 模块化路由框架：TheRouter

货移动技术团队约 15 分钟


TheRouter 是一个 Kotlin 编写，用于 Android 模块化开发的一整套解决方案框架。
Github 项目地址与使用文档详见 https://github.com/HuolalaTech/hll-wp-therouter-android。

TheRouter 核心功能具备如下能力：

  • 页面导航跳转能力(Navigator)

  • 跨模块依赖注入能力(ServiceProvider)

  • 单模块自动初始化能力(FlowTaskExecutor)

  • 动态化能力(ActionManager)

  • 模块AAR/源码依赖一键切换脚本

一、为什么要使用 TheRouter

路由是现如今移动端开发中必不可少的功能，尤其是企业级APP，可以用于将 Intent页面跳转的强依赖关系解耦，同时减少跨团队开发的互相依赖问题。

对于大型 APP 开发，基本都会选用模块化(或组件化)方式开发，对于模块间解耦要求更高。 TheRouter 是一整套完全面向模块化开发的解决方案，不仅能支持常规的模块依赖解耦、页面跳转，同时提供了模块化过程中常见问题的解决办法。例如：完美解决了模块化开发后由于组件内无法获取 Application 生命周期与业务流程，造成每次初始化与关联依赖调用都需要跨模块修改代码的问题。

1.1 TheRouter 四大能力

Navigator：

  • 支持 Activity 和 Fragment

  • 支持 Path与页面多对一关系或一对一关系，可用于解决多端path统一问题

  • 页面 Path支持正则表达式声明

  • 支持 json 格式路由表导出

  • 支持动态下发 json 路由表，降级任意页面为H5

  • 支持任意 object跨模块传递（无需序列化，且能保证对象类型）

  • 支持页面跳转拦截处理

  • 支持自定义页面参数解析方式（例如将 json解析为对象）

  • 支持使用路由跳转到第三方 SDK 中的 Activity( Fragment)

ServiceProvider：

  • 支持跨模块依赖注入

  • 支持自定义注入项的创建规则，依赖注入可自定义参数

  • 支持自定义服务拦截，单模块 mock调试

  • 支持注入对象缓存，多次注入 只会new一次对象

FlowTaskExecutor：

  • 支持单模块独立初始化

  • 支持懒加载初始化

  • 独立初始化允许多任务依赖(参考 GradleTask)

  • 支持编译期循环引用检测

  • 支持自定义业务初始化时机，可以用于解决隐私合规问题

ActionManager：

  • 支持全局回调配置

  • 支持优先级响应与中断响应

  • 支持记录调用路径，解决调试期观察者模式无法追踪 Observable的问题

注： FlowTaskExecutor、 ActionManager 后续会作为可选能力，提供 可插拔或 单独使用的选项（预计10月份提供）。

二、路由方案

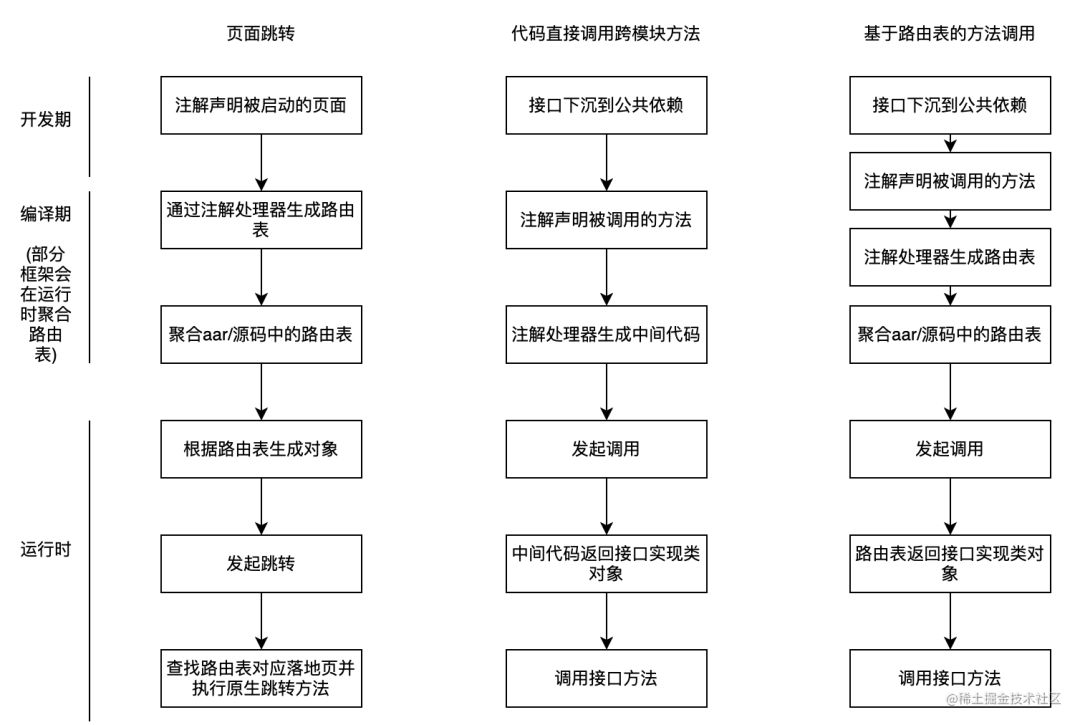

目前现有的路由基本上集中于两种能力的实现：页面跳转、跨模块调用，核心技术方案大体上如图：


  1. 开发阶段，对要使用路由的落地页或被调用方法添加注解标识。

  2. 编译期解析注解，生成一系列中间代码，待调用。

  3. 应用启动后调用中间代码完成路由的准备动作。大部分路由会额外通过 GradleTransform，在编译期做一次聚合，以提升运行时准备路由表的效率。

  4. 发起路由跳转时，本质上就是一次路由表遍历，通过uri获取到对应的落地页或方法对象，进行调用。

TheRouter 的页面跳转、跨模块调用也是如此，但是在设计上会有一些细节处理。

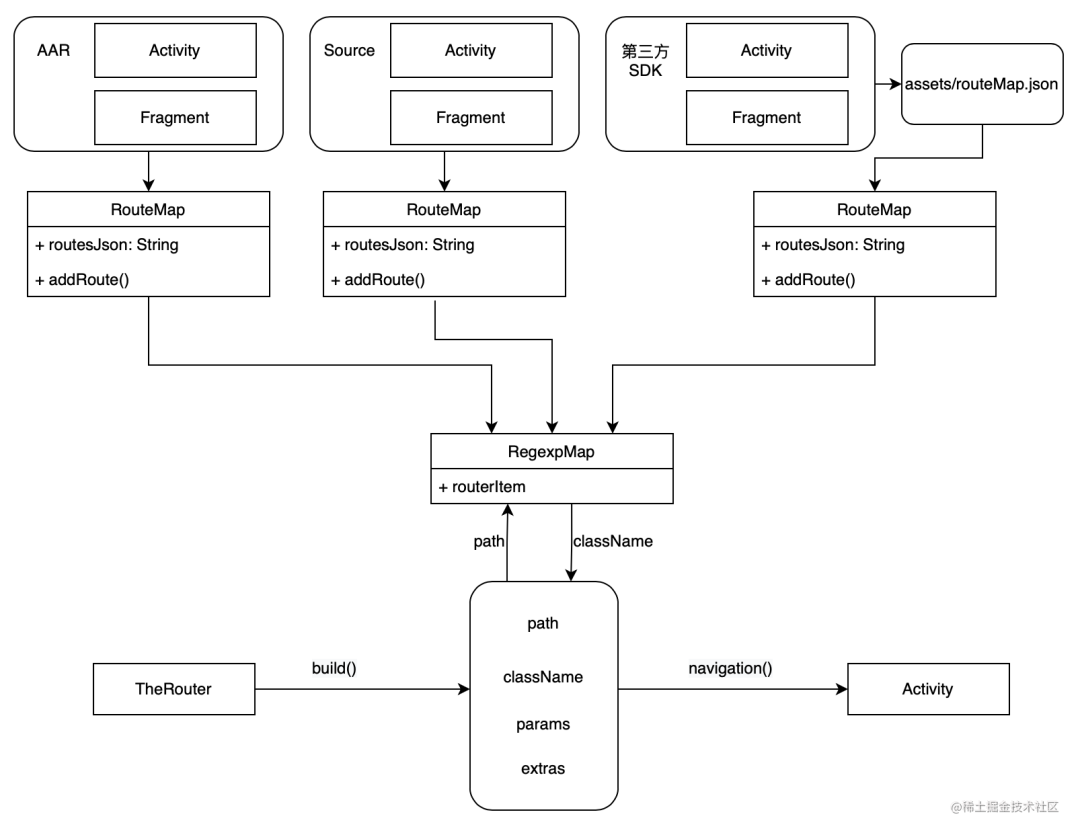

TheRouter 会在编译期根据注解生成 RouteMap__开头的类，这些类中记录了当前模块的所有路由信息，也就是当前模块的路由表。

在最顶层的 app模块中，通过 Gradle插件，将所有aar、源码中的 RouteMap__开头的类统一集中到 TheRouterServiceProvideInjecter类中。

后续应用启动后，初始化路由时只需要执行 TheRouterServiceProvideInjecter类的方法，就能没有任何反射的加载到全部的路由表了。

加载以后的路由表会被保存到一个支持正则匹配的 Map 中，这也是 TheRouter允许多个 path对应同一个落地页的原因。每当发生页面跳转时，通过跳转时的 path，去 Map中获取到对应的落地页信息，再正常调用 startActivity()即可。

三、使用 TheRouter 页面跳转

3.1 声明路由项

如果一个页面（支持 Activity、Fragment）允许被路由打开，则需要使用注解 @Route 声明路由项，每个页面允许声明多个路由项，也就是一对多的能力，极大降低多端路由统一时的业务影响面。

参数释义

  • path: 路由path 【必传】。
    建议是一个url。path内支持使用正则表达式（为了匹配效率，正则必须包含反双斜杠\），允许多个path对应同一个Activity(Fragment)。

  • action: 自定义事件【可选】。
    一般用来打开目标页面后做一个执行动作，例如自定义页面弹出广告弹窗。

  • description: 页面描述【可选】。
    会被记录到路由表中，方便后期排查的时候知道每个path或Activity是什么业务。

  • params: 页面参数【可选】。
    自动写入 intent中，允许写在路由表中动态下发修改默认值，或通过路由跳转时代码传入。

  1. @Route(path ="http://therouter.com/home", action ="action://scheme.com",

  2. description ="第二个页面",params={"hello","world"})

  3. publicclassHomeActivityextendsAppCompatActivity{

  4. }

3.2 发起页面跳转

传入的参数可以是 String 和8种基本数据类型、也可以是 Bundle、 Serializable、 Parcelable对象，跟 Intent 传值规则一致。
同时也支持为本次跳转的 Intent 添加 Flag/Uri/ClipData/identifier等业务特殊参数。

  1. // 传入参数可以通过注解 @Autowired 解析成任意类型，如果是对象建议传json
  2. // context 参数如果不传或传 null，会自动使用 application 替换
  3. TheRouter.build("http://therouter.com/home")
  4. .withInt("key1",12345678)
  5. .withString("key2","参数")
  6. .withBoolean("key3",false)
  7. .withSerializable("key4",object)
  8. .withObject("object", any)// 这个方法可以传递任意对象，但是接收的地方对象类型需自行保证一致，否则会强转异常
  9. .navigation(context);
  10. // 如果传入 requestCode，默认使用startActivityForResult启动Activity
  11. .navigation(context,123);
  12. // 如果要打开的是fragment，需要使用
  13. .createFragment();

3.3 路由表生成规则

如果两条路由的 path、目标 className完全相同，则认为是同一条路由，不会考虑参数是否相同。
路由表生成规则：编译期按照如下顺序取并集。

覆盖规则：
根据如下顺序，如果相同，后者可以覆盖前者的路由表规则。

  1. 编译期解析注解生成路由表

  2. 首先取 业务模块aar 中的路由表

  3. 再取 主 appmodule 代码中的路由表

  4. 最后取 assets/RouteMap.json 文件中声明的路由表。

  • 如果编译期没有这个文件，会生成一份默认路由表放在这个目录内；如果有，会将路由表合并。

  • 路由表生成时可配置是否启用检查路由合法性，判断目标页面是否存在，(warning/error)级别。

  1. 运行时线上动态下发的路由表

  • 路由表允许线上动态下发，将覆盖本地路由表，详见 【3.4 动态路由表的设计与使用】

如果编译期没有这个文件，会生成一份默认路由表放在这个目录内；如果有，会将路由表合并，因此，对于没办法修改代码的第三方SDK内部，如果希望通过路由打开，只需要手动在 RouteMap.json文件中声明，就能通过路由打开了。

3.4 动态路由表的设计与使用

TheRouter 的路由表是动态添加的，项目每次编译后，会在 apk 内生成一份当前 APP 的全量路由表，默认路径为： /assets/therouter/routeMap.json。这个路由表也可以后续通过远程下发的方式使用，例如远端可以针对不同的APP版本，下发不同的路由表达到配置目的。这样如果将来线上某些页面发生Crash，可以通过将这个页面的落地页替换为H5的方式，临时解决这类问题。

有两种推荐的远程下发方式可供使用方选择：

  1. 将打包系统与配置系统打通，每次新版本APP打包后自动将 assets/目录中的配置文件上传到配置系统，下发给对应版本APP 。优点在于全自动不会出错。

  2. 配置系统无法打通，线上手动下发需要修改的路由项，因为 TheRouter 会自动用最新下发的路由项覆盖包内的路由项。优点在于精确，且流量资源占用小。

注：一旦你设置了自定义的 InitTask，原框架内路由表初始化任务将不再执行，你需要自己处理找不到路由表时的兜底逻辑，一种建议的处理方式见如下代码。

  1. // 此代码 必须 在 Application.super.onCreate() 之前调用
  2. RouteMap.setInitTask(newRouterMapInitTask(){
  3. /**
  4.      * 此方法执行在异步
  5.      */
  6. @Override
  7. publicvoid asyncInitRouteMap(){
  8. // 此处为纯业务逻辑，每家公司远端配置方案可能都不一样
  9. // 不建议每次都请求网络，否则请求网络的过程中，路由表是空的，可能造成APP无法跳转页面
  10. // 最好是优先加载本地，然后开异步线程加载远端配置
  11. String json =Connfig.doHttp("routeMap");
  12. // 建议加一个判断，如果远端配置拉取失败，使用包内配置做兜底方案，否则可能造成路由表异常
  13. if(!TextUtils.isEmpty(json)){
  14. List<RouteItem> list =newGson().fromJson(json,newTypeToken<List<RouteItem>>(){
  15. }.getType());
  16. // 建议远端下发路由表差异部分，用远端包覆盖本地更合理
  17. RouteMap.addRouteMap(list);
  18. }else{
  19. // 在异步执行TheRouter内部兜底路由表
  20.             initRouteMap()
  21. }
  22. }
  23. });

3.5 高级用法

TheRouter同时支持更多页面跳转能力，详情可参考项目文档【https://github.com/HuolalaTech/hll-wp-therouter-android/wiki/Navigator】：

  • 为第三方库里面的页面添加路由表，达到对某些页面降级替换的目的；

  • 延迟路由跳转（从Android 8开始，不能在后台启动页面）；

  • 跳转过程拦截器（总共四层，可根据实际需求使用）；

  • 跳转结果回调；

四、跨模块依赖注入 ServiceProvider 的设计

对于模块化开发中跨模块的调用，我们推荐采用 SOA(面向服务架构) 的设计方式，服务调用方与使用方完全隔离，调用模块外的能力不需要关注能力的提供者是谁。
ServiceProvider 的核心设计思想也是这样的，目前服务间的调用协议采用接口的方式。当然，也可以兼容不通过接口下沉而是直接调用的情况。


具体到 Android 侧就是 AIDL 类似的设计，只是要比AIDL开发简单很多：

  • 服务提供方负责提供服务，不需要关心调用方是谁会在何时调用自己。

  • 服务的使用方只关注服务本身，不需要关心这个服务是谁提供的，只需要只能服务能提供哪些能力即可。

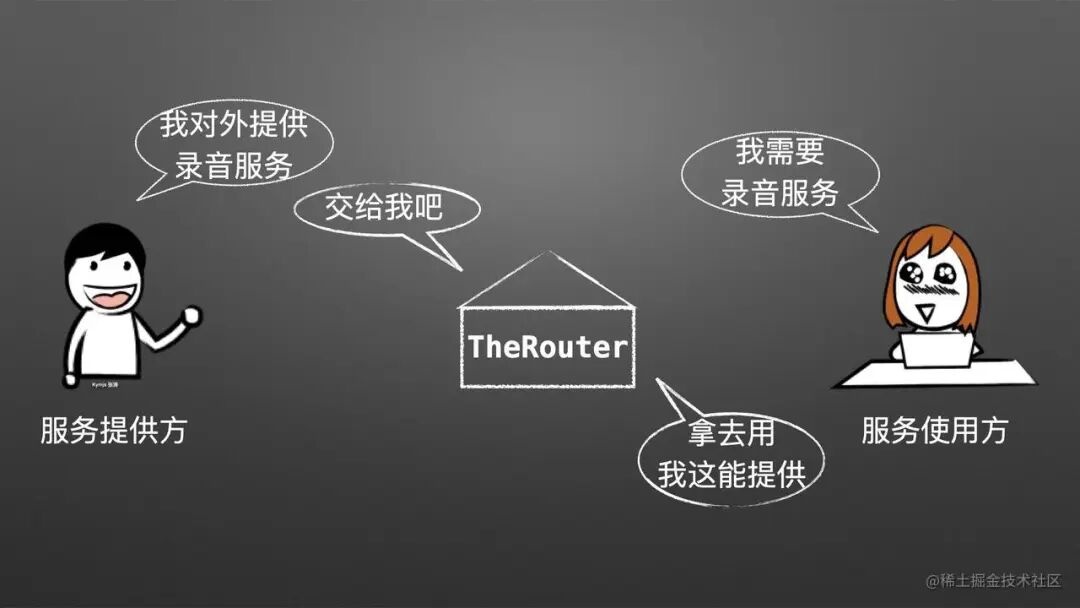

例如上面的图片：拉拉需要使用录音的服务，小货则向外提供一个录音的服务，由 TheRouter的 ServiceProvider负责撮合。

4.1 服务使用方：拉拉

她无需关心， IRecordService这个接口服务是谁提供的，他只需要知道自己需要使用这样的一个服务就行了。
注：如果没有提供服务的提供方， TheRouter.get()可能返回 null

  1. TheRouter.get(IRecordService::class.java)?.doRecord()

4.2 服务提供方：小货

服务提供方需要声明一个提供服务的方法，用 @ServiceProvider注解标记。

  • 如果是 java，必须是 publicstatic 修饰

  • 如果是 kotlin，建议写成 top level 的函数

  • 方法名不限

  1. /**
  2.  * 方法名不限定，任意名字都行
  3.  * 返回值必须是服务接口名，如果是实现了服务的子类，需要加上returnType限定（例如下面代码）
  4.  * 方法必须加上 public static 修饰，否则编译期就会报错
  5.  */
  6. @ServiceProvider
  7. publicstaticIRecordService test(){
  8. returnnewIRecordService(){
  9. @Override
  10. publicvoid doRecord(){
  11. String str ="执行录制逻辑";
  12. }
  13. };
  14. }
  15. // 也可以直接返回对象，然后标注这个方法的服名是什么
  16. @ServiceProvider(returnType =IRecordService.class)
  17. publicstaticRecordServiceImpl test(){
  18. // xxx
  19. }

五、单模块自动初始化能力 FlowTaskExecutor 的设计

前面讲过， TheRouter是完全面向模块化开发提供的一套解决方案。在模块化开发时，可能每个模块都有自己需要初始化的一些代码。以前的做法是把这些代码都在 Application里声明，但是这样可能随着业务变动每次都需要修改 Application所在模块。 TheRouter 的单模块自动初始化能力就是为了解决这样的情况，可以只在当前模块声明初始化方法后，将会在业务场景时自动被调用。

每个希望被自动初始化的方法，必须使用 publicstatic修饰，主要原因是这样子就能通过类名直接调用了。另外很多初始化代码都需要获取 Context对象，所以我们将 Context作为初始化方法的默认参数，会自动传入 Application。其他的所在类名、方法名都没有限制，反正只要加上了 @FlowTask 注解，在编译期都能通过 APT 获取到。

5.1 FlowTaskExecutor 使用介绍

可以在当前模块中，任意类中声明一个任意方法名的方法，给方法添加上 @FlowTask 的注解即可。

@FlowTask 注解参数说明：

  • taskName：当前初始化任务的任务名，必须全局唯一，建议格式为： moduleName_taskName

  • dependsOn：参考 Gradle Task，任务与任务之间可能会有依赖关系。如果当前任务需要依赖其他任务先初始化，则在这里声明依赖的任务名。可以同时依赖多个任务，用英文逗号分隔，空格可选，会被过滤：dependsOn = "mmkv, config, login"，默认为空，应用启动就被调用

  • async：是否要在异步执行此任务，默认false。

  1. /**
  2.  * 将会在异步执行
  3.  */
  4. @FlowTask(taskName ="mmkv_init", dependsOn =TheRouterFlowTask.APP_ONCREATE,async=true)
  5. publicstaticvoid test2(Context context){
  6. System.out.println("异步=========Application onCreate后执行");
  7. }
  8. @FlowTask(taskName ="app1")
  9. publicstaticvoid test3(Context context){
  10. System.out.println("main线程=========应用启动就会执行");
  11. }
  12. /**
  13.  * 将会在主线程初始化
  14.  */
  15. @FlowTask(taskName ="test", dependsOn ="mmkv,app1")
  16. publicstaticvoid test3(Context context){
  17. System.out.println("main线程=========在app1和mmkv两个任务都执行以后才会被执行");
  18. }

5.2内置初始化节点

使用这个能力，在路由内部默认支持了两个生命周期类任务，可在使用时直接引用

  • TheRouterFlowTask.APP_ONCREATE：当Application的onCreate()执行后初始化

  • TheRouterFlowTask.APP_ONSPLASH：当应用的首个Activity.onCreate()执行后初始化

同时，使用 TheRouter的自动初始化依赖，也无需担心循环依赖造成的问题，框架会在编译期构建有向无环图，监测循环依赖情况，如果发现会在编译期直接报错，并且还会将发生循环引用的任务显示出来，用于排错。

5.3 实现原理

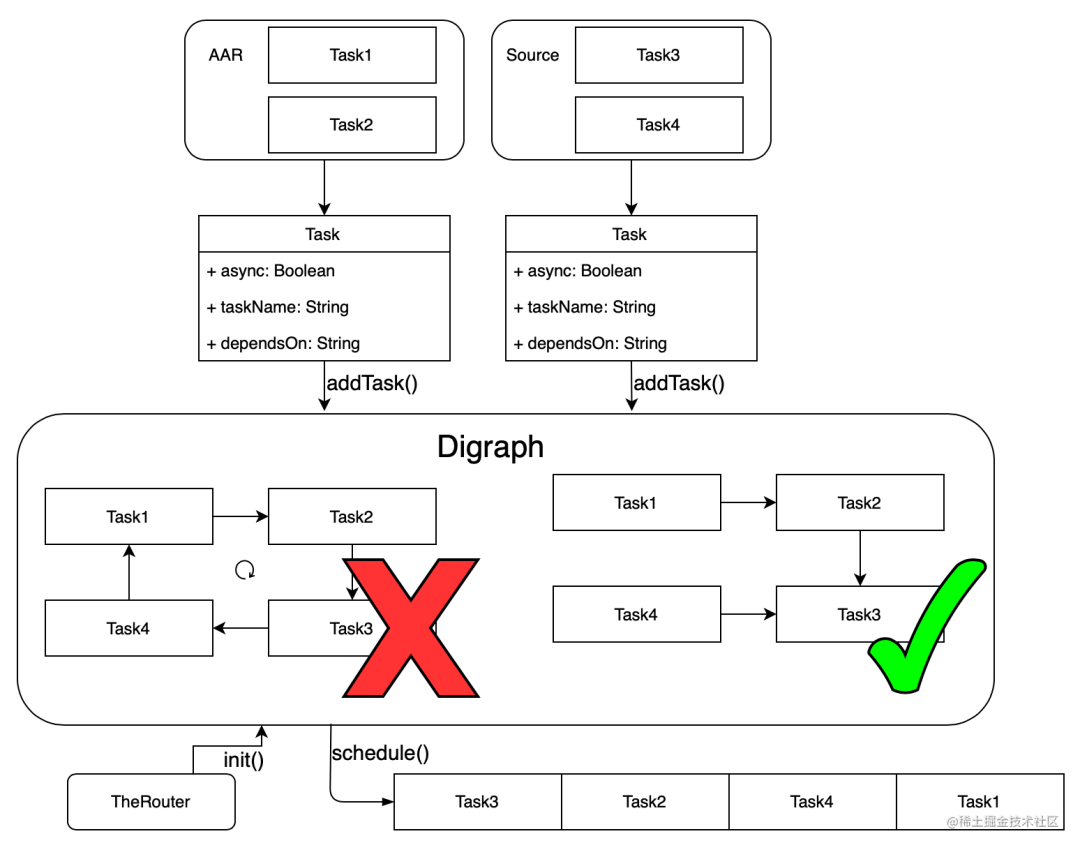

每个加了 @FlowTask 注解的方法，都会在编译期被解析，生成一个对应的 Task 对象，这个对象包含了初始化方法的相关信息，比如：是否异步执行、任务名、是否依赖其他任务先执行。

当所有aar都编译完成，生成好全部的 Task 以后，会在主 app 中通过 Gradle插件进行聚合，在这时会将所有的 Task 做一次检查，通过构建 有向无环图来防止 Task 发生循环引用的情况。

每次应用启动后，会在路由初始化时，将有向图中的全部 Task，按照依赖关系按顺序加载。


六、动态化能力 ActionManager 的设计

Action 本质是一个全局的系统回调，主要用于预埋的一系列操作，例如：弹窗、上传日志、清理缓存。
与 Android 系统自带的广播通知类似，你可以在任何地方声明动作与处理方式。并且所有 Action都是可以被跟踪的，只要你愿意，可以在日志中将所有的动作调用栈输出，以方便调试使用，这样在一定程度上可以解决观察者模式带来的通病：无法追踪 Observable的问题。

6.1 Action 使用

声明一个 Action：

  1. // action建议遵循一定的格式
  2. const val ACTION ="therouter://action/xxx"
  3. @FlowTask(taskName="action_demo")
  4. fun init(context:Context)=
  5. TheRouter.addActionInterceptor(ACTION,object:ActionInterceptor(){
  6. override fun handle(context:Context, args:Bundle):Boolean{
  7. // do something
  8. returnfalse
  9. }
  10. })

执行一个 Action：

  1. // action建议遵循一定的格式
  2. const val ACTION ="therouter://action/xxx"
  3. // 如果执行了一个没有被声明的Action，则不会有任何动作
  4. TheRouter.build(ACTION).action()

6.2 高级用法

每个 Action 允许关联多个 ActionInterceptor进行处理，多个 ActionInterceptor之间可以自定义拦截器优先级，同时允许终止接下来的低优先级拦截器的执行。

最典型应用场景：首页可能会有多个弹窗，不同业务之间的弹窗是有优先级之分的，为了体验优化我们肯定不会在首页一次把所有弹窗全部弹出，可以通过 ActionInterceptor为每个弹窗声明好优先级关系，假设需求是首页只能弹出3个弹窗，那么第三个弹窗处理完毕即可关闭当前事件，接下来的拦截器将不会被响应。

  1. abstractclassActionInterceptor{
  2. abstract fun handle(context:Context, args:Bundle):Boolean
  3.     fun onFinish(){}
  4. /**
  5.      * 数字越大，优先级越高
  6.      */
  7.     open val priority:Int
  8. get()=5
  9. }

6.3 客户端动态响应使用场景

如果仅客户端使用，常用的场景可能是：当用户执行某些操作（打开某个页面、H5点击某个按钮、动态页面配置的点击事件）时，将会自动触发，执行预埋的 Action 逻辑。

如果与服务端链路打通，这个能力其实是需要整个公司的配合，比如有一套类似智慧大脑的方案，可以基于客户端过去的一些埋点数据，智能推断出用户下一步要做的事情，然后通过长连接直接向客户端下发指令做某些事情。那么通过客户端预埋的页面跳转、弹窗、清缓存、退出登录等等操作，就可以通过服务端指令进行操作，则就是一套完整的动态化方案。


七、一键切换源码与 AAR

7.1 模块化支持的 Gradle 脚本

在模块化开发过程中，如果没有采用分仓，或采用了分仓但依然使用 git-submodule 的方式开发，应该都会遇到一个问题。如果集成包采用源码编译，构建时间实在太久，大大降低开发调试效率；如果采用aar依赖编译，对于底层模块修改了代码，每次都要重新构建aar，在上层模块修改版本号以后，才能继续整包构建编译，也极大影响开发效率。
TheRouter 中提供了一个 Gradle 脚本，只需要在开发本地的 local.properties文件中声明要参与编译的 module，其他未声明的默认使用aar编译，这样就能灵活切换源码与aar，并且不会影响其他人，如下节选代码可供参考使用：

  1. /**
  2.  * 如果工程中有源码，则依赖源码，否则依赖aar
  3.  */
  4. def moduleApi(String compileStr,Closure configureClosure){
  5. String[] temp = compileStr.split(":")
  6. Stringgroup= temp[0]
  7. String artifactid = temp[1]
  8. String version = temp[2]
  9. Set<String> includeModule =newHashSet<>()
  10.     rootProject.getAllprojects().each {
  11. if(it != rootProject) includeModule.add(it.name)
  12. }
  13. if(includeModule.contains(artifactid)){
  14.         println(project.name +"源码依赖：===project(\":$artifactid\")")
  15.         projects.project.dependencies.add("api", project(':'+ artifactid), configureClosure)
  16. //        projects.project.configurations { compile.exclude group: group, module: artifactid }
  17. }else{
  18.         println(project.name +"依赖：=======$group:$artifactid:$version")
  19.         projects.project.dependencies.add("api","$group:$artifactid:$version", configureClosure)
  20. }
  21. }

在实际使用时，可以完全使用 moduleApi 替换掉原有的 api。当然， implementation也可以有一个对应的 moduleImplementation，这样只需要注释或解注释 setting.gradle文件内的 include语句就可以达到切换源码、 aar的目的了。

八、从其他路由迁移至 TheRouter

8.1 迁移工具一键迁移

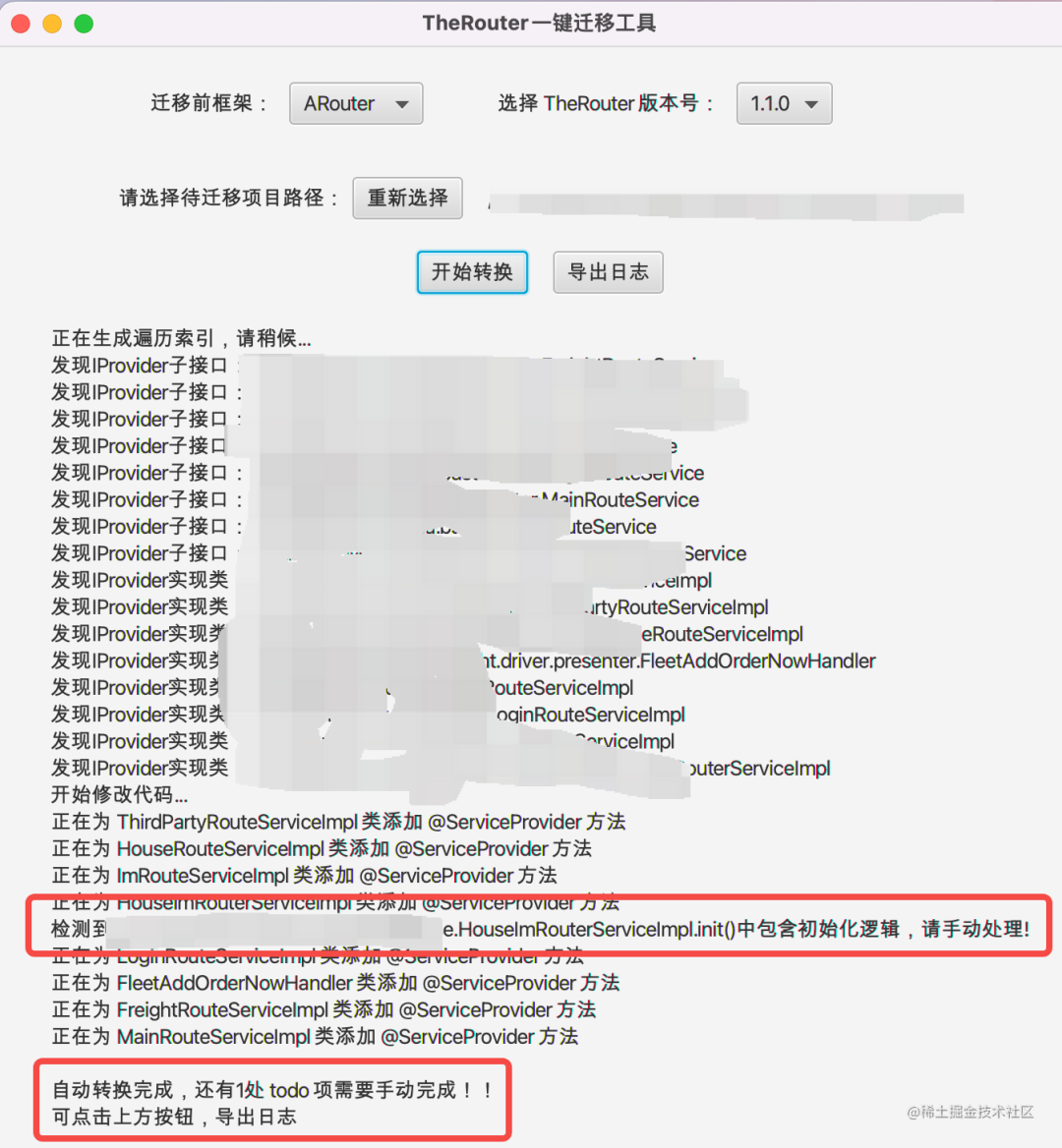

TheRouter提供了图形化界面的迁移工具，可以一键从其他路由迁移到 TheRouter，目前仅支持 ARouter，其他路由框架迁移也在开发中（GitHub下载，70M左右，请耐心等待）：

  • Mac OS 迁移工具下载：https://github.com/HuolalaTech/hll-wp-therouter-android/wiki/uploads/file/TheRouterTransfer-Mac.zip

  • Windows 迁移工具下载：https://github.com/HuolalaTech/hll-wp-therouter-android/wiki/uploads/file/TheRouterTransfer-Windows.zip

如果项目中使用了ARouter的IProvider.init()方法，可能需要手动处理初始化逻辑。
如下图：


8.2 与其他路由对比

功能TheRouterARouterWMRouter
Fragment路由✔️✔️✔️
支持依赖注入✔️✔️✔️
加载路由表无运行时扫描
无反射		运行时扫描dex
反射实例类
性能损耗大		运行时读文件
反射实例类
性能损耗中
注解正则表达式✔️✖️✔️
Activity指定拦截器✔️（四大拦截器可根据业务定制）✖️✔️
导出路由文档✔️（路由文档支持添加注释描述）✔️✖️
动态注册路由信息✔️✔️✖️
APT支持增量编译✔️✔️（开启文档生成则无法增量编译）✖️
plugin支持增量编译✔️✖️✖️
多 Path 对应同一页面（低成本实现双端path统一）✔️✖️✖️
远端路由表下发✔️✖️✖️
支持单模块独立初始化✔️✖️✖️
支持使用路由打开第三方库页面✔️✖️✖️
支持使用路由打开第三方库页面✔️✖️✖️
对热修复支持（例如tinker）✔️(未改变的代码多次构建无变动)✖️(多次构建apt产物会发生变化，生成无意义补丁)✖️(多次构建apt产物会发生变化，生成无意义补丁)

九、总结

TheRouter 并不仅仅是一个小巧灵活的路由库，而是一整套完整的 Android 模块化解决方案，能够解决几乎全部的模块化过程中会遇到的问题。
对于现有的路由框架，我们也在最大限度支持平滑迁移，目前已完成 ARouter的一键迁移工具，其他框架的迁移仍在开发中。你也可以在 Github issue中提出需求，我们评估后会尽快支持，也欢迎任何人提供 PullRequests。
