地图作业平台低代码实战（搭建能力提升）

背景

问题与分析

// 以上示例的伪代码实现 class Main extends PurComponents {  constructor() {    this.state = {      A: '',      B: '',      C: '',    }  }  // 响应逻辑  handleAChange = (e) => {    // 1.数据源筛选    const { target: { value } } = e;    // 2.双向绑定，组织数据结构    let stateOptions = {      A: value;    };    // 3.数据联动    if (value === '1') {      stateOptions = {         ...stateOptions,        B: '',        C: '',      }    }     // 4.更新数据    this.setState(stateOptions);  };  // UI组件  render() {    <div className="pic-wrapper">      <PicPlayer ... />    </div>    <div className="task-oper">      <Text>标牌是否是施工场景</Text>      <ButtonGroup onChange={(e) => this.handleAChange(e)} />      ...      <ButtonGroup disabled={A !== '2'} ... />      ...      <ButtonGroup disabled={B !== '2'} ... />    </div>    ... bla bla bla  }}

• 由上方伪代码可以看到，一个车间的实现分为：UI + 逻辑
• 在可视化搭建中，UI部分和简单交互由组件内部实现，跨组件的逻辑部分则由事件回调实现，回调函数可以拆分为以下 四部分主体功能和相关概念 ：

• 数据筛选 ：从函数参数中筛选需要的数据（涉及事件驱动的概念）

• 双向绑定： 受控组件由外部数据驱动，状态变化后需要更新依赖的数据源（受控组件，双向绑定，不可变原则）

• 数据联动： 其它数据的更新，组件间的联动通信；（业务逻辑）

• 数据更新： 前端框架Api；

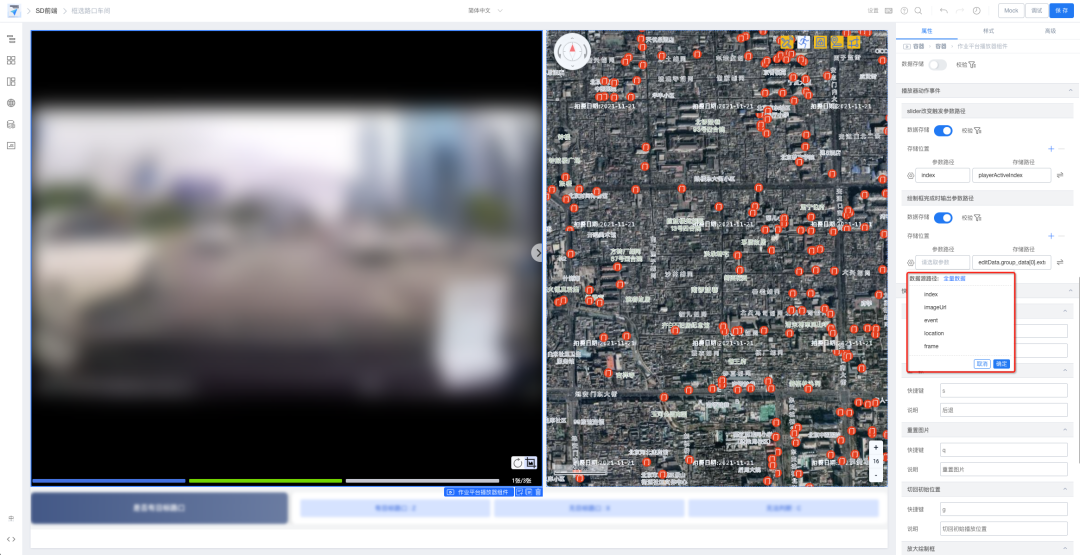

• 针对事件驱动中回调函数中的数据筛选能力，我们开发了数据筛选器，在设计页面的组件设置器中用树形结构静态声明函数参数，用户只需选择对应的参数即可实现类似数据解构和赋值的功能

• 针对双向绑定，数据联动，immutable不可变原则，我们约定了简洁的数据存储语法，并针对此语法开发了特定的语法的解析插件，具体设计如下：

• 页面中一个组件状态变更触发联动其它组件状态变化的场景，我们认为这是一个组件的状态变更过程的"副作用"saveEffect；
• 每一条"副作用"包含三部分，分别是源数据，目标数据，转换逻辑，以上面联动为例：源数据A, 目标数据B, 转换逻辑是当A为1时，B清空， 对应数据结构是:

一个"副作用"对象由三部分构成{  // 源数据  fromPath: 'e.target.value',   // 目标数据  toPath: 'state.B',  // 转换逻辑  formatFunc: 'function switchStoreValue(value, state) { return A == '1' ? '' : state.B };'}

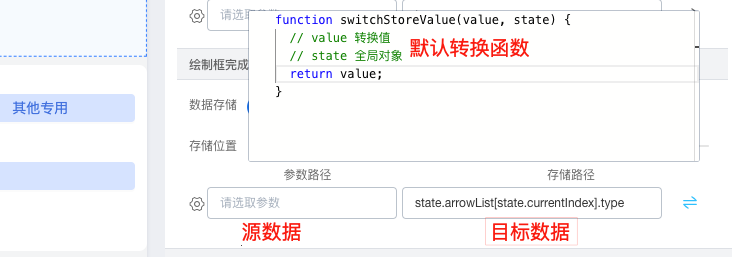

• 我们在低代码组件中提供了saveEffect设置器, 让用户自行选择"副作用"的源数据、确定目标值，并书写转换逻辑，这部分逻辑被注入到组件中，组件在回调函数中将输出值 和 saveEffect对象同时抛出，最终交由我们的语法解析插件解析并执行，实现组件联动；

• 针对数据更新，我们认为用户根本无须关注框架层的API，所以开发了自动绑定设置器@ali/lowcode-setter-a-event-setter 会将组件的回调函数绑定到saveState全局函数中，在saveState全局函数中自动执行数据更新操作， 以下是一条联动"副作用"示例

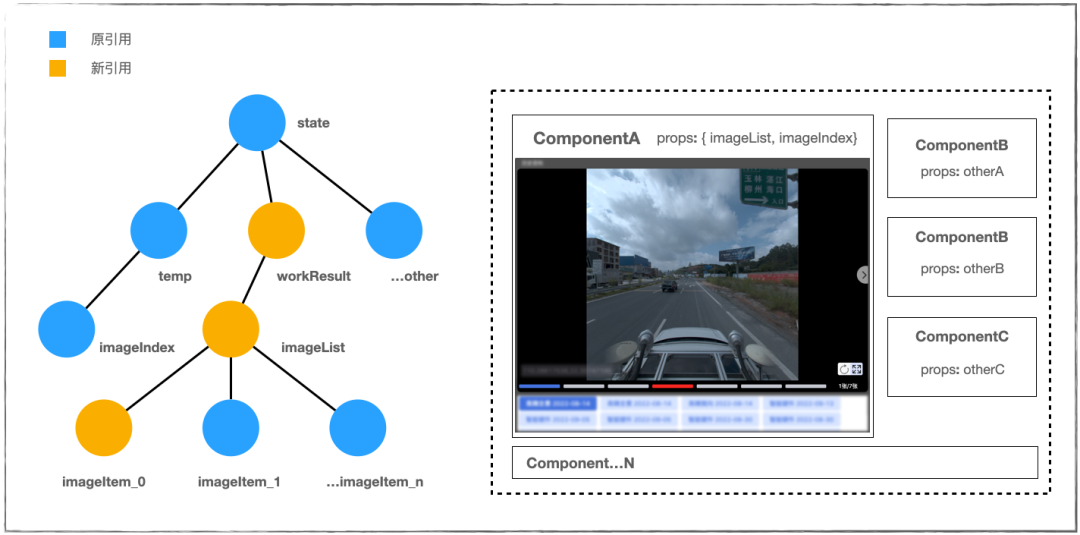

// saveEffect 副作用对象的简单示例// 变更前全局数据state = {  temp: {    imageIndex: 0,  },  workResult: {    imageList: [      {        attr1: 1,        attr2: 2,      },      ...    ]  }}// 用户确定的saveEffect对象{  // 源数据  fromPath: 'value' // 1  // 目标数据  toPath: 'workResult.imageList[state.temp.imageIndex].activeKey';  // 默认值，用户无须书写  formatFunc: 'function switchStoreValue(value, state) { return value }';}// 无转换逻辑，则经过插件解析后会生成以下结构并merge到state中{  temp: {    imageIndex: 0,  },  workResult: {    imageList: [      {        attr1: 1,        attr2: 2,        ...        activeKey:1      },      ...    ]  }}

使用效果

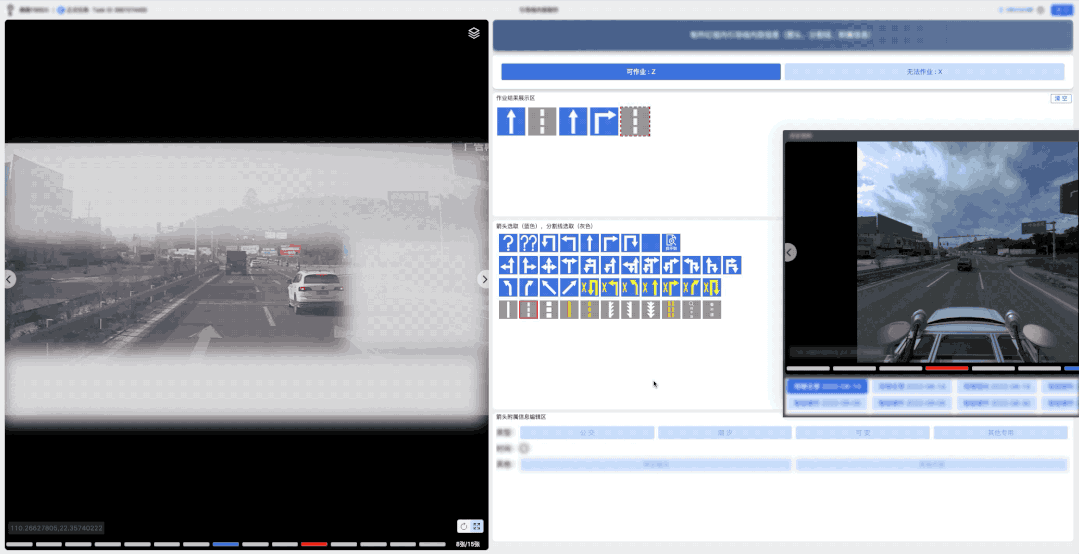

使用saveEffect设置器节省代码的前后对比，以引导线内容车间为例，我们需要为一个引导线方向赋值一个属性，UI操作如下图，选中车道，更新车道的类型

function handleButtonGroupClick(value) {  // 获取当前选中的箭头选项  const { arrowList, currentIndex } = this.state;  const currentArrow = arrowList[currentIndex];  // 数据更新  const newArrow = {    ...currentArrow,    type: value  };  // 数据不可变；  const newArrowList = arrowList.slice(0, currentIndex).concat([newArrow]).concat(arrowList.slice(currentIndex + 1));  // lowcode API更新数据  this.setState({    arrowList: newArrowList  });}

state.arrowList[state.currentIndex].type = value

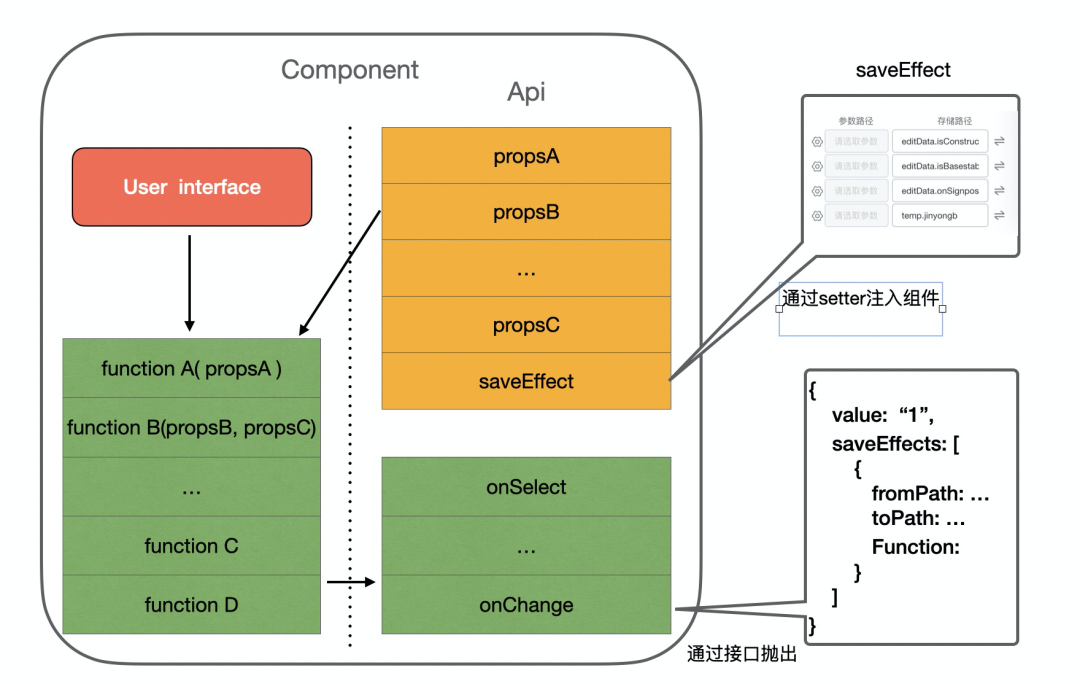

• 一个普通的组件是由userInterface 和 api驱动组件内部逻辑的运行；
• saveEffect可以通过lowcode的setter层以api(props)的方式动态注入，然后在onChange等对外的接口中抛出即可，完全不影响组件的内部逻辑；
• 组件抛出value和saveEffect后，系统会自动调用我们开发的解析插件进行数据解析和保存，从而实现组件的"副作用"间联动效果；

总结与展望

参考
