货拉拉大数据对Bitmap的探索与实践（下）

引言

Druid Bitmap索引

维度字典

为维度列构建维度字典是Druid中非常重要的一个步骤，将列的所有值去重，然后按照字典顺序排序组成数组，字典中存储了排序后的维度值，每个维度值对应一个编码值，编码值就等于数组的下标。

构建Bitmap索引

对字典中每个维度列都会生成一个bitmap数组：MutableBitmap[] bitmaps，数组大小为每个维度列的可取值多少。为了更加具体地理解整个bitmap索引构建的过程，以下面表格数据为例子来模拟构建的过程。

上表格中的city_id、route_type、pay_type是维度列，count为指标列 在数据摄入时，以其中一行数据为例介绍构建bitmap索引的过程：

1. 1. 首先会为每一行生成一个自增的rowNum

2. 2. 遍历所有维度列，分别为每个维度列构建相应的bitmap数组

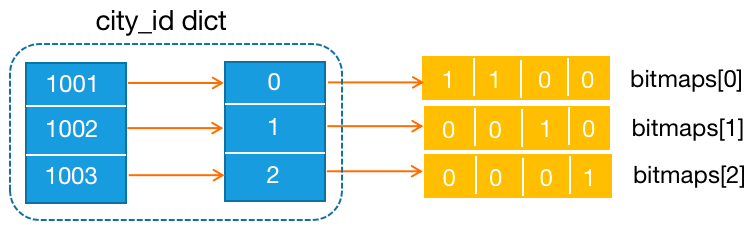

如上图为city_id维度列的字典，以及对表格中city_id列构建bitmap索引，索引数组共有3个元素，分别对应1001、1002和1003，其中1001出现在rowNumber=0和1的行，则bitmaps[0]的第0和1位为1，其他位为0，依次类推为字典中每个元素构建位图索引。

如何查询

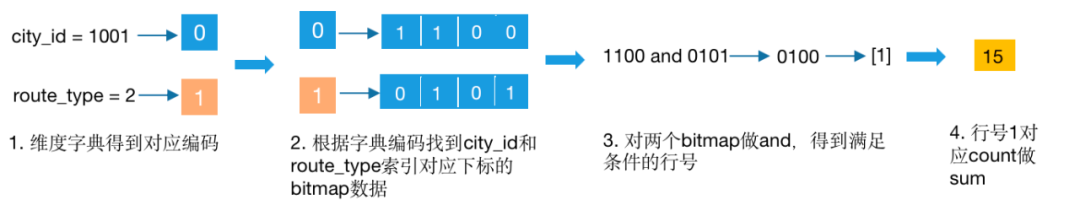

简单分析下Druid在查询中如何使用到上面的数据结构，为了简化查询过程，假设只命中了一个数据文件，就可忽略多个数据文件的结果合并等问题。我们以下面简单查询为例：

select sum(count) from table where city_id = 1001 and route_type= 2

上面介绍了Druid中构建bitmap索引以及根据索引如何做查询的简要步骤，实际Druid实现更加复杂，要解决如索引如何存储、如何快速定位到维度的字典编码等问题，本文章不做进一步介绍，感兴趣的同学可自行google。

Druid精确去重

字典编码+Bitmap方案

快手此方案是在Kylin方案基础上进行的优化改进。这种方案的思路是：对要去重的数据列，新增一个叫unique 的指标存储，将每个列数据（string 或其他类型）转化成 int 整型的全局字典编码，摄入到 Druid 后通过 bitmap 的格式存储；在查询时对多个 bitmap 做交集，得到最终去重结果。bitmap 的范围是 42 亿，占用存储空间最大约500M；使用压缩算法，使空间占用大大减少。

字典编码

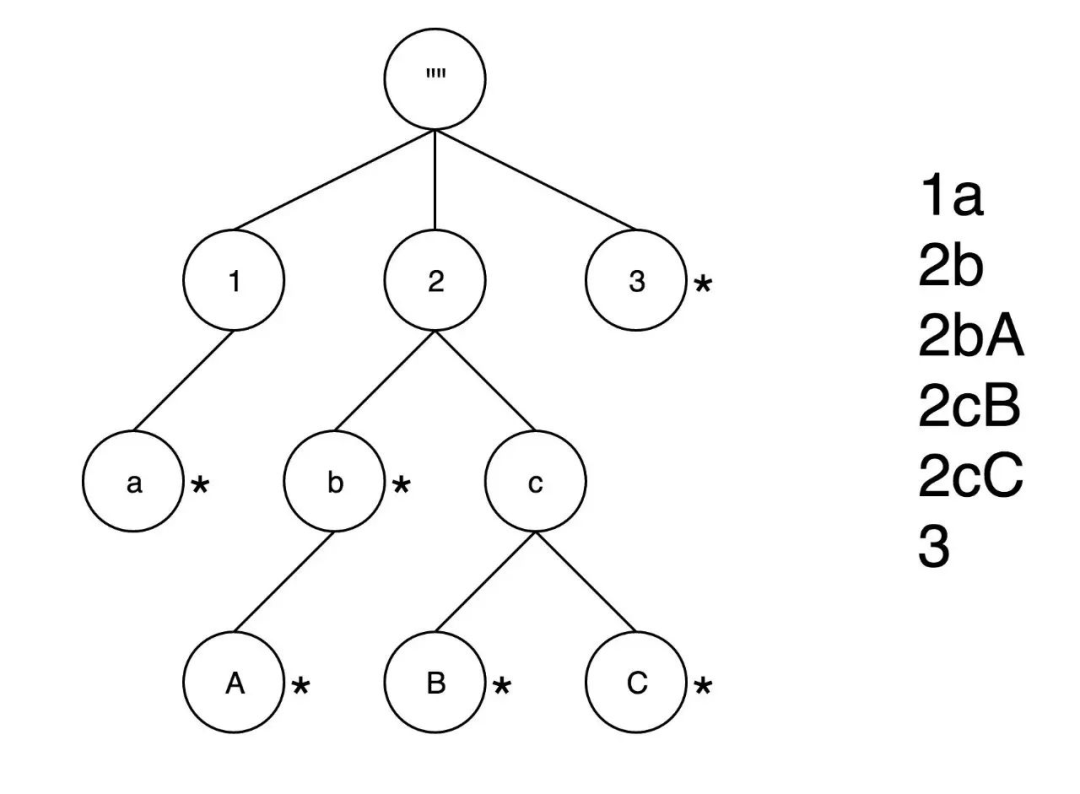

要解决的第一个核心问题是如何构建字典编码，即如何能将所有数据转换成字符串类型后都统一编码并映射到int类型的数据。目前使用的是Apache Kylin实现的AppendTrie，是基于通用性高的Trie树实现的字典编码，其空间和性能效率都比较高。Trie树又名前缀树，是一种有序树，一个节点的所有子孙节点都有相同的前缀，即该节点对应的字符串，而每个字符串对应的编码值由对应节点在树中的位置来决定。下图是一棵典型的Trie树示意图。

而AppendTrie在Trie树基础上，做了一些改造：

• • 序列化数据中保存节点对应的映射id，而不是位置id，这样节点变更后id不会变；记录当前模型最大 ID，以实现追加节点

• • 为防止整棵树的内存占用和序列化数据过大，需要将整棵树拆成多颗子树，并且查询时候只需要查询一颗子树即可；再通过LRU算法来控制所有子树的加载和淘汰行为

在Druid中利用 MR 的分布式能力构建全局字典，这样吞吐量更高，而且还拥有更高的容错性。但是 MR 仅支持离线导入任务，所以

• • 离线任务使用离线 MR 构建字典编码，通过小时级任务保证实时性

• • 实时任务仅支持原始 int 去重，这样就无需编码

字典并发构建

为了支持字典并发读写构建，在持久化时分别使用MVCC理念以及Zookeeper分布式锁的方案。

• • 使用 MVCC每次构建持久化在 hdfs 上作为一个版本 ，后续更新必须拷贝版本数据到 working 中进行构建，构建完成持久化为生成新的版本；并设置了版本个数和存活时间的版本淘汰机制，以此来清理历史数据

• • 构建全局字典的过程中会操作临时目录，就会有多个进程同时去写临时目录的读写冲突问题；因此引入 Zookeeper 分布式锁，基于 DataSource 和列来做唯一的标示，从而保证同一个字典同时只能有一个进程在读写

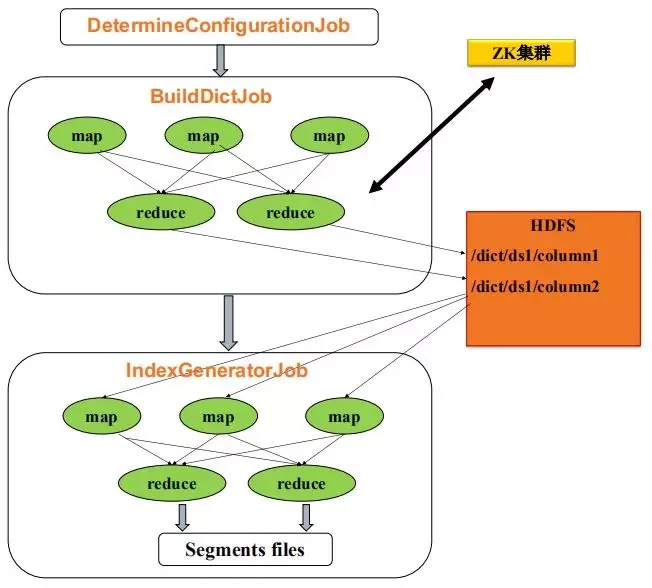

精准去重流程

• • 第一个Job，DetermineConfigurationJob 计算Segment 分片数量，决定第三个job的reducer数量

• • 第二个job，构建全局字典。Map 将同一去重列发送到一个 reducer 中 ( Map 端可先 combine ) ；每个 reducer 构建一列的全局字典，字典存在HDFS上；为每列字典构建申请 ZK 锁，格式为 /dict/dataSource_fieldName，防止对临时目录多线程读写冲突

• • 第三个job，进行数据摄入。在 Map 中加载字典，从字典中为去重列找到对应 int编码并转换；Reducer 将 int 编码聚合成 bitmap 存储；每个 reducer 生成一个 Segment

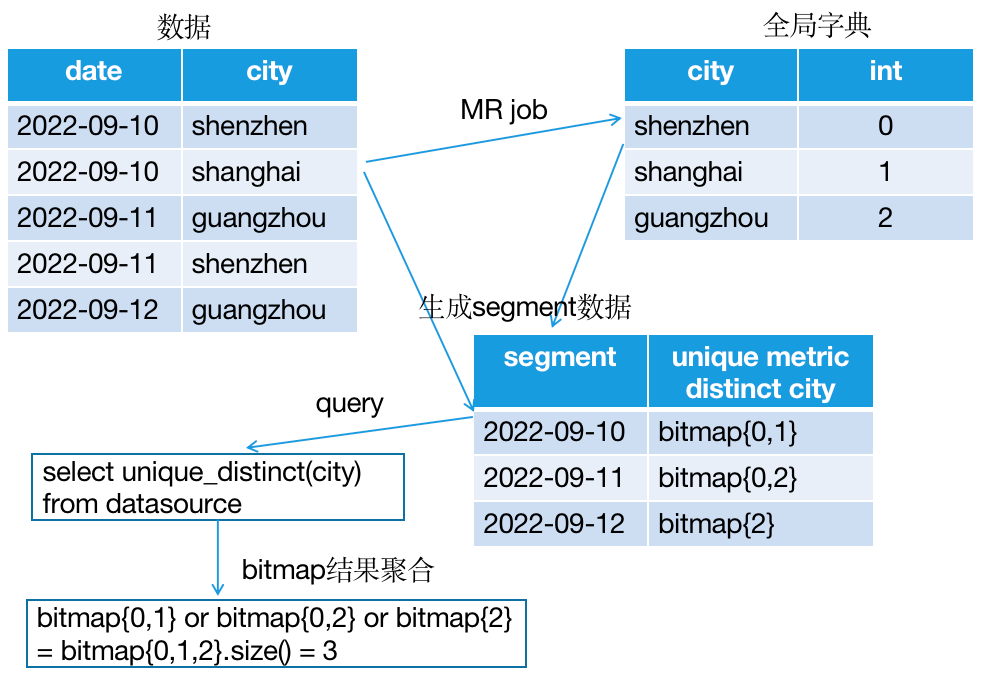

如上图，数据从摄入到构建全局字典，以及将维度列int编码用bitmap聚合并存储生成segment数据，到精确去重查询。整个过程最复杂的是为维度列构建全局字典，其次使用bitmap存储即保留了所有数据细节，也能使结果可上卷，并且存储压力非常小，是一种非常高效的精确去重方案。

高基维整数精确去重改造

1. 1. 打散后数据量大：千万级别，离线导入需要起上千个map task，task总耗时长

2. 2. 内存不足：司机id维度基数大，百万级别且无规律，导致构建的全局字典树非常大，每个map都需将字典加载到内存，但内存资源有限，频繁的换进换出导致过多的磁盘io，因此索引查找维度编码慢

3. 3. 全局字典树持续增大：随着时间推移，全局字典树会越来越大，构建也会越来越慢

因此，大基数且不可枚举的维度做精确去重时，不适合构建全局字典。

基于此思路实现了跳过全局字典构建，整形id直接使用bitmap做去重的方案。这样无需打散数据，多个司机id逗号拼接摄入，减少上游数据量。我们通过改造离线摄入MR job，修改序列化与反序列化逻辑，以及Aggregator相关实现类，支持了以下两种数据类型：

1. 1. 支持上游bitmap字符串的数据类型摄入，转换后进行聚合，存储数据仍为bitmap

2. 2. 支持上游整形数组数据类型摄入，存储数据仍为bitmap 上游业务方使用了方案1，无需打散数据，司机id数组转为bitmap字符串数据格式直接摄入，跳过字典构建，因此也无需索引查找维度编码，整体数据量也大大降低，最终整条链路由原来2个多小时缩短至40min，提效收益明显。当然这种方案也有弊端：

3. 3. 由于未构建字典，底层直接存储原始司机id的bitmap，和映射成int相比占用的磁盘空间更大

4. 4. 这里仅支持了上述这种整形的高基维精确去重场景，对其他无法转成整形的数据类型暂时还不支持

结语

笔者介绍：张放｜高级大数据工程师。现任职于货拉拉基础架构组，主要负责数据治理、元数据管理平台等方向开发，同时也参与OLAP引擎的演进迭代。
