《良渚玉器的鉴定与珍赏-良渚玉器的沁色（4）》
陈逸民约 4 分钟说明

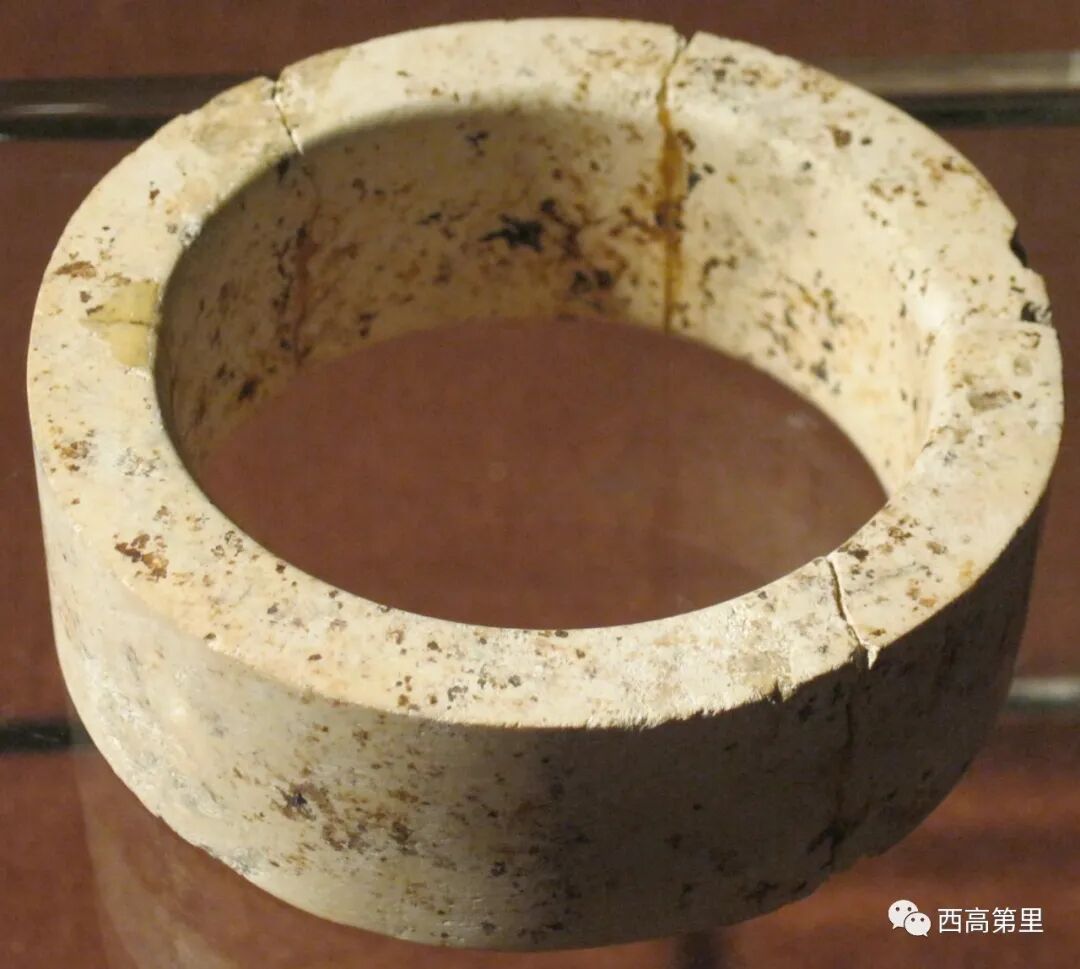

《良渚玉器的鉴定与珍赏》一书，是以陈莺为第一作者，由陈莺、陈逸民和姚创立三人合作的一本科普类文物书籍，出版多年后，深受读者的欢迎，今天起，我们全文连载本书，以供还没有购买本书的读者阅读。 今天发表第六章（4） 4 良渚玉器的石灰沁和血沁我们先来讨论俗称为钙化的受沁情况。钙化，也被称为石灰沁，这是良渚文化玉器最常见的沁色，在本书的插图中，不少良渚玉器就是所谓的鸡骨白，即石灰沁。 图 6-27 闵行博物馆展出的良渚玉镯的钙化情况，是件为江南水乡博物馆的藏品。这件钙化的玉镯受沁较重，恐怕盘带后也很难还原。这样的石灰沁，现是仿制的很多，应该对它们的颜色、皮壳和玉质有一个比较明确的认识，否则很容易作出错误的判断。
所谓钙化的玉器，在扫描电子显微镜下，其显微结构已经明显变松，即堆集密度显著降低。所以，所谓钙化的术语与事实不符，因为透闪石受沁后其矿物未变，并没有钙的增加。古玉受沁后的显著变化是显微结构变松，闻广先生认为“由此导致了其半透明度的丧失及褪色变白。其原理和同为水（ H 2 O ）的固体状态的冰和雪的差异相似，即冰因是致密的，故具透明度，且因含有一些杂质而带有一定色调；而雪因疏松而呈不透明，且虽含杂质而是白色。” [1] 大多数良渚玉器都被沁成这种鸡骨白色。鸡骨白色习惯称为钙化。这是玉器表面分子排列发生变化的结果。
闻广先生还认为，良渚时期玉器的加工采用了加热的工艺。新石器时代制陶工艺的成就，说明良渚时期加热的条件已经具备，良渚玉器上的鸡骨白和象牙白，可能是对玉器经过加热处理的结果。玉器初步成型后加热处理，然后再刻纹饰，便于雕刻。这是因为加热后，玉器表层硬度剧烈降低，而使雕刻工具的问题容易得到解决。 我们知道，玉器的密度越高，越不容易受沁，而加热能使玉器的密度发生变化，在便于雕刻的同时，也变得容易受沁。而受沁后，玉器的比重和硬度会发生变化，这样会使得玉器更容易受沁，这是一个循环的过程，经过加热后的玉器，在自然状况下，更容易发生表面变化。哈特曼也对玉器钙化的问题提出了颇有见地的观点，“玉器界一直认为玉器变白、粉化是由于玉器的成分改变了，而使玉变成钙化玉或钙。然而，经过对几件玉器的 X 射线衍射分析和电子显微镜扫描分析（ Scanning Electron Microscopy ）研究，结果显示玉并没有钙化，相反只是变软（ Ssoftened ）。实验结果表明不管玉器的表面有多大变化，玉器的成分都不发生变化。相反，玉器表面的变化不仅是由于埋藏所致，墓主尸体的腐烂可能也是导致玉器化学成分流失 (leaching) 的重要原因”。 [2]

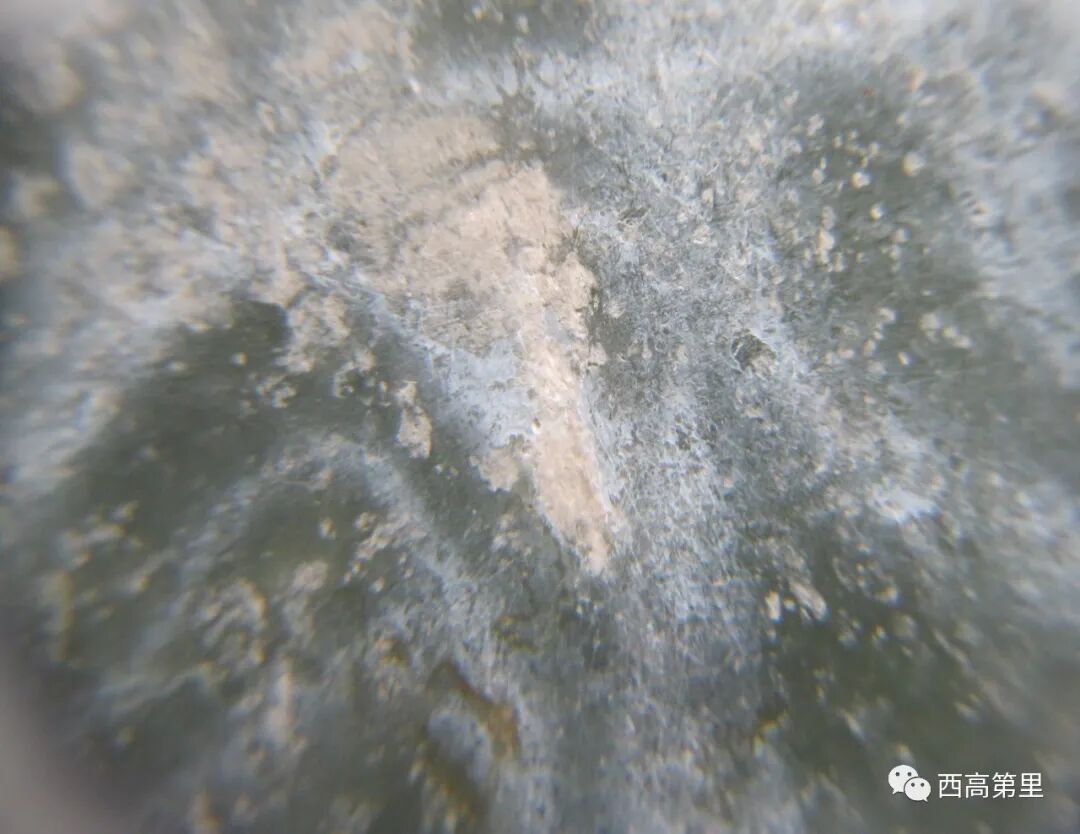

在讨论了诸家对玉器变白的机理研究后，给我们的启示，就是如何观察这种机理在出土或传世玉器上的表现。对于透闪石 —— 阳起石软玉制成的玉器来说，其受沁后，由于其显微结构变松，而导致其比重与硬度的降低。 这就使手感的轻重和硬度的刻划成为判别良渚玉器的一个重要手段。同时，在受沁的良渚玉器上一定还会留下一些外观特征， 即在受沁的良渚玉器表面，时常残留有半透明的未沁斑点或斑块，这在 图 6-26 高倍放大镜下的叶茎沁上看得较为明显。
6-7 血沁

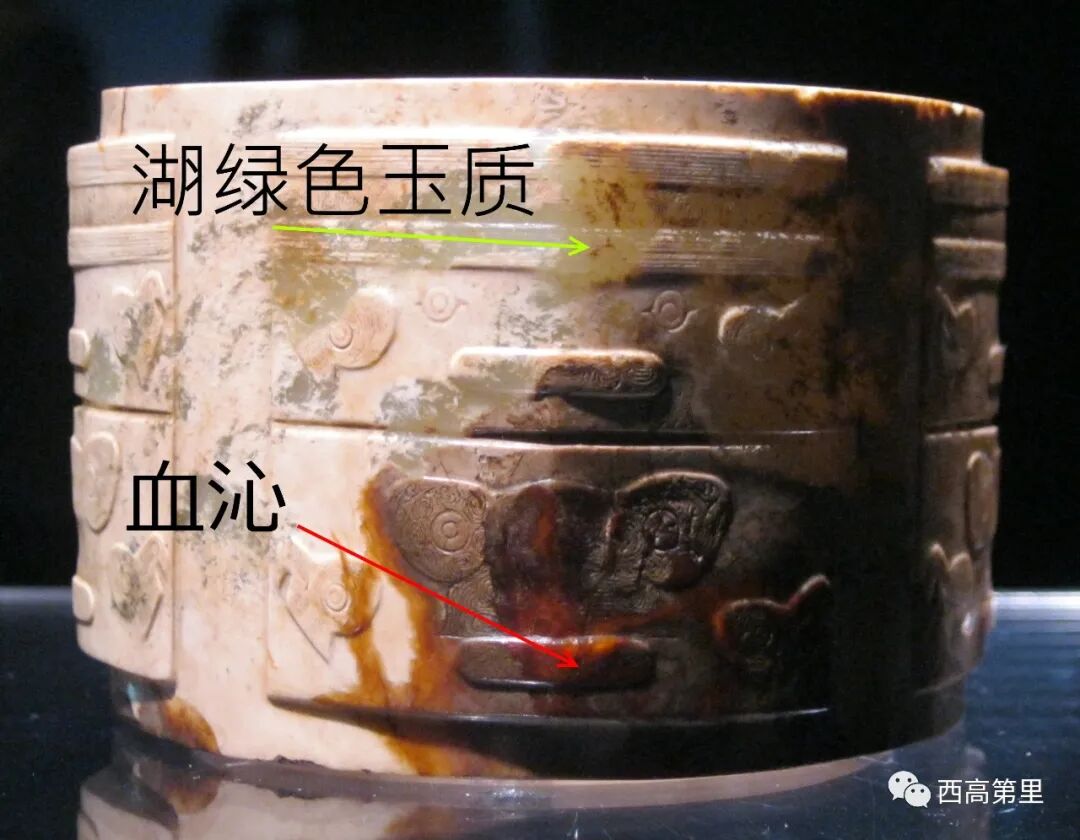

鸡骨白不是化学成分发生变化的结果，那么，在良渚玉器中，有没有沁色是外来成分侵入而造成的呢？在 图 6-7 血沁照片上，可以清楚地看到类似血色的红颜色。闻广先生对良渚玉器上的类似血沁作了研究。他认为这些玉器的“ X 射线光电子能谱的 N1s （第一轨道氮原子）峰位”“与血清氨基酸中的氮的峰位相似，” 所以“故样本的沁红很可能是尸血渗沁所致，且其未沁红部分也受到一定的影响”。 [3] 仔细观察 图 6-7 ，可能对我们认识什么是血沁会有帮助。当然也有专家否认血沁的存在，只就看我们如何认识科技捡测的结果了。
[1] 闻广，《古玉的受沁》，《故宫文物月刊》， 1994 年总 132 期， P94 ；
[2] 曺楠，《欧美所藏中国古代玉器》，《中国玉文化玉学论丛》，紫禁城出版社 2004 年 1 月第 1 版第 2 次印刷， P141 ；
[3] 闻广，《古玉的血沁》，《故宫文物月刊》， 1994 年，第十二卷第一期， P97 ；
