单机200万PPS的STUN服务器优化实践

在 webrtc 技术栈里面， STUN 协议虽然不是非常的引人注目，但却是非常重要的一个部分，目前开源的 STUN 服务器有 C 语言实现的 coturn 、 C++ 语言实现的 stunserver ，它们都实现了完整的 STUN 协议，但都是单线程的服务。在请求量不高的情况下，它们都能很好的工作，但是在某些并发请求非常高的场景，单线程的服务器马上就到瓶颈了。

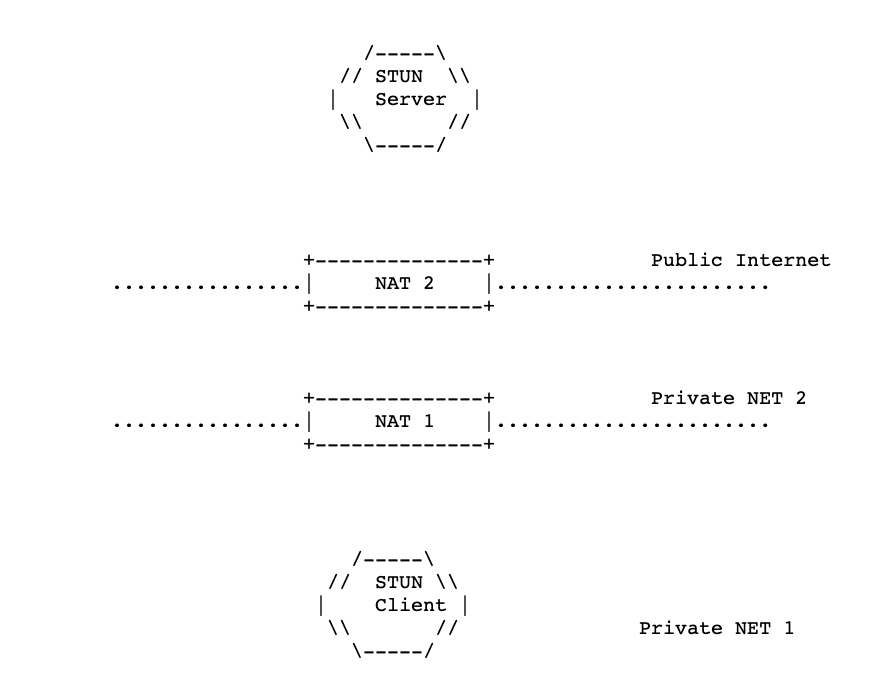

在直播场景中，为了节省服务器的带宽消耗，会用到 webrtc 的 datachannel 来支持用户之间 p2p 传输直播音视频数据，在系列文章 《 B 站直播的自研 P2P 实践》 一文中描述了 p2p 技术在 B 站直播中的应用，由于直播场景实时性要求比较高，视频数据的时效性要求也很高，当一个用户打开某个直播间，技术上会要求它马上和同直播间的多个用户建立 p2p 的连接，建连的过程需要并行执行，以尽快的速度完成建连。在 1 对 1 建连过程之前，两个客户端都需要请求 STUN 服务器来拿到自身网络 NAT 出口的公网 ip 和映射的端口号。图一展示了客户端和 STUN 服务器之间的一种可能的情况：

一个用户同时和同直播间的 12 个用户建连，会对 STUN 服务器产生至少 12QPS 的请求，假设一个直播间突然有了 100 万用户，这 100 万用户同时寻找任意的 12 个用户建连，那么 STUN 服务器就会承受 1200 万 QPS 的请求。这个量无疑非常巨大的，好在直播间的用户进入是一个渐进的过程，并且一个用户连满了 12 用户之后就并不会再进行 p2p 建连过程，直到其中有人离开，所以真实的场景不会如假设的情况这般夸张。随着业务的发展，直播间同时在线可能会达到 1000 万人，如何支撑 1000 万人的直播间 p2p 快速建连，并开始视频数据传输，对 STUN 服务服务器性能是个很大的考验。

在阐述 STUN 服务器性能优化之前，本文先对 STUN 协议的 RFC5389 版本进行一个简单的介绍，之后具体展开如何优化服务性能。

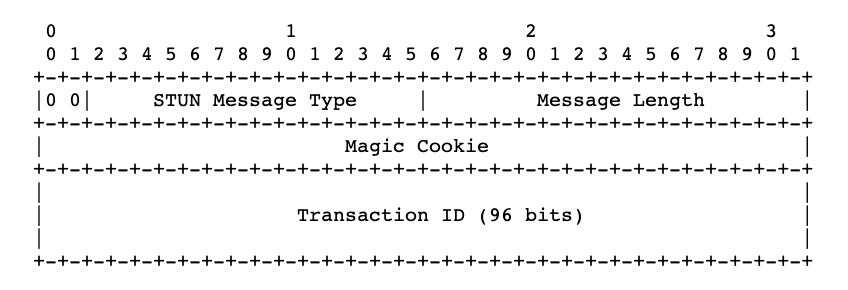

如图二所示：

1.前两个 bit 必须为 0 ，如果和其他协议共用端口，前两个 bit 可以用于区分出 STUN message ；

2. Message Type 定义了四种类型消息分别是 (request，success response，failure response，indication) ；

3. Magic Cookie 必须是一个固定的值 0x2112A442 ，可以用于区分出是否为 STUN message ；

4. Transaction ID 是一个 96- bit 的 id ，服务端和客户端都可以用这个唯一的 id 来区分每个请求事务；

5. Message Length 表示这个包（除了 header ）的大小；

6. 跟在 header 后面的是 0 个或者多个属性（ attributes ）。

STUN message协议解码和编码已经有开源库实现比如： stun ^[1] ，我们可以直接通过 rust 的依赖包管理功能来获取。

了解了 STUN 的协议，我们就清楚了我们 STUN 服务器的主要工作：

1. 接受一个 udp 消息，这个消息小于 MTU ；

3. 通过 udp 协议我们拿到这个请求的 src ip 、src port， 并创建一个 STUN message 类型为 Success Binding Response， 把取到的 src ip 、src port 添加到这个 message 的 attribute 中；

利用上面提到第三方库我们可以很快的写出服务端解析请求数据包得到STUN message结构体，如果解析成功我们会得到一个Message的实例，把这个Message 的类型改成 BINDING_SUCCESS，并添加XorMappedAddress，重新序列化后得到一个返回值，如果不成功我们返回None。STUN message的请求响应处理rust实现如下：

Cargo.toml 文件新增依赖包 stun = "0.4.1"：

use std::net::SocketAddr;use stun::message::*;use stun::xoraddr::*;use nix::sys::socket::SockAddr;fn process_stun_request(src_addr: SockAddr, buf: Vec<u8>) -> Option<Message> {    let mut msg = Message::new();    msg.raw = buf;    if msg.decode().is_err() {        return None;    }    if msg.typ != BINDING_REQUEST {        return None;    }    match src_addr.to_string().parse::<SocketAddr>() {        Err(_) => return None,        Ok(src_skt_addr) => {            let xoraddr = XorMappedAddress {                ip: src_skt_addr.ip(),                port: src_skt_addr.port(),            };            msg.typ = BINDING_SUCCESS;            msg.write_header();            match xoraddr.add_to(&mut msg) {                Err(_) => None,                Ok(_) => Some(msg),            }        }    }}

接下来我们通过 rust nix 第三方库来调用系统函数， nix 是对 libc 函数库的一个上层封装，封装了所有通过 FFI 调用 libc 的 unsafe 的函数，并提供友好的 API ，我们需要它创建 socket ，调用 recvmsg 、 sendmsg 、 recvmmsg 、 sendmmsg 等系统函数。我们先通过 recvmsg 和 sendmsg 先实现一个单线程的 stun 服务器， rust 代码如下所示 ：

Cargo.toml 新增依赖包 nix = "0.23.0"

use nix::sys::socket::{    self, sockopt, AddressFamily, InetAddr, MsgFlags, SockFlag, SockType,};fn main() {    let inet_addr = InetAddr::new(IpAddr::new_v4(0, 0, 0, 0), 3478);    run_single_thread(inet_addr)}pub fn run_single_thread(inet_addr: InetAddr) {    let skt_addr = SockAddr::new_inet(inet_addr);    let skt = socket::socket(        AddressFamily::Inet,        SockType::Datagram,        SockFlag::empty(),        None,    )    .unwrap();    socket::bind(skt, &skt_addr).unwrap();    let mut buf = [0u8; 50];    loop {        match socket::recvfrom(skt, &mut buf) {            Err(_) => {}            Ok((len, src_addr_op)) => match src_addr_op {                None => {}                Some(src_addr) => {                    if let Some(msg) = process_stun_request(src_addr, buf[..len].to_vec()) {                        _ = socket::sendto(skt, &msg.raw, &src_addr, MsgFlags::empty());                    }                }            },        }    }}

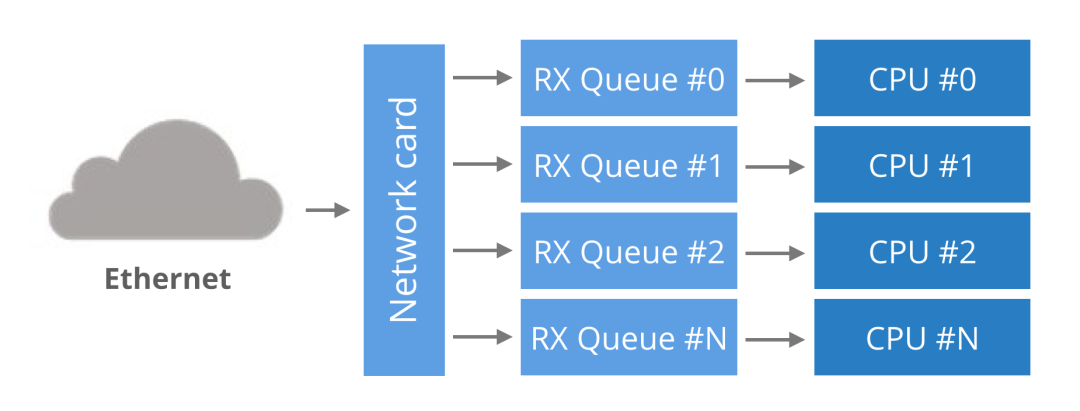

多队列和绑核能明显提升应用程序从网卡收发数据的速度，通过脚本 set_irq_affinity.sh ^[2] 或者安装irqbalance来把多个队列绑定到具体的CPU上，其中的原理就是相应队列的中断号绑定到具体的 CPU 序号上。

做完以上工作，我们可以开始编写多线程的程序，很快我们会遇到一个问题，操作系统拒绝多个线程开启同一个相同的端口，不过幸运的是， Linux kernel3.9 带来了 SO_REUSEPORT 特性。

SO_REUSEPORT 是一个 socket 的选项，我们设置这个选项为 true ，操作系统就会允许多个进程或者线程绑定一个相同的 PORT ，通常这么做有利于提高服务的性能，它包含了以下特性：

• 允许多个 socket bind 同一个 TCP/UDP 端口；




• 每个线程可以拥有自己的 socket ，多线程使用 socket 不再有锁竞争；




• 系统内核层面实现了负载均衡；




• 为了安全监听同一个端口的socket只能位于同一个用户下；

在代码层面我们要做两处改动，编码之前我们新增依赖包 num_cpus= "1.13.0" 来获取系统 CPU 个数，以便知道要开启几个线程，具体的改动如下：

1. main 函数先获取系统 CPU 的数量，然后创建出同样数量的子线程去在各自的线程下打开相同端口的 socket ，持续循环收发消息。

fn main() {    let inet_addr = InetAddr::new(IpAddr::new_v4(0, 0, 0, 0), 3478);    let cpu_num = num_cpus::get();    let mut i = 1;    while i <= cpu_num {        let inet_addr_n = inet_addr.clone();        thread::spawn(move || run_reuse_port(inet_addr_n));        i += 1;    }    run_reuse_port(inet_addr)}

2. 在每个线程下的 socket 添加 ReusePort 选项

在原有 run_single_thread 方法中在 socket::bind 方法之前，我们添加 setsokcetopt 一行，设置 ReusePort 选项设置为 true ，并把方法重新命名为 run_reuse_port 。

pub fn run_reuse_port(inet_addr: InetAddr) {    ...    socket::setsockopt(skt, sockopt::ReusePort, &true).unwrap();    socket::bind(skt, &skt_addr).unwrap();    ...}

通过上面的步骤，我们已经将单线程的服务改成了多线程，极大的提高了服务器的性能，后面我们继续使用 linux 的特有的系统 API ， sendmmsg 和 recvmmsg 再把服务器性能提高 30% 。

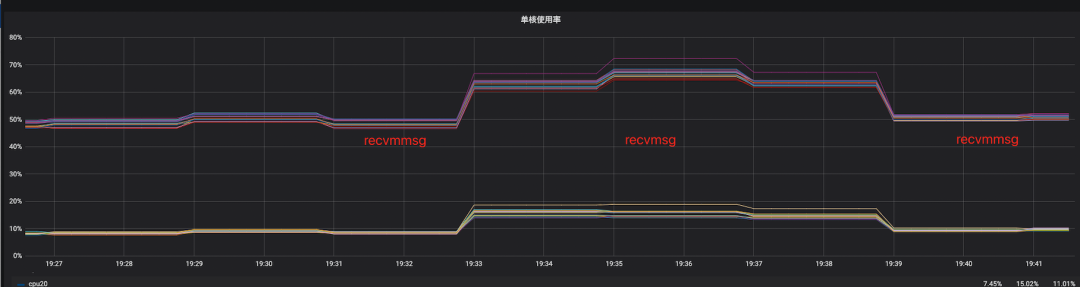

1. recvmmsg 系统调用是 recvmsg 的扩展，他允许调用方通过一次系统调用接受到多条消息，支持设置超时时间和每批次接受消息的数量。在实际的使用中每一批次接受的消息数量 vlen 需要根据业务的实际情况调整，一般我们使用阻塞的方式来使用 recvmmsg ，意味着当实际收到的包的数量等于 vlen 的时候，才会返回结果，有些业务在一天当中有高峰低谷，如果在低峰期请求数量长时间没达到 vlen ， recvmmsg 会一直阻塞者等待，客户端就会长时间收不到响应消息，显然这种情况是不可接受的，幸好， recvmmsg 支持设置超时时间，我们可以设置超时时间 100ms 如果超过超时时间，而实际接受到的消息数量没达到设置的 vlen ，那么返回当前已经获取到的消息，这个超时时间不能设置的太小，否则 CPU 的占用会非常高，具体的 vlen 值和超时时间，需要根据具体的业务测试寻找到一个比较平衡的值。以上是在实际开发和压测过程中得出来的经验。

2. sendmmsg 也是一样的原理通过减少系统调用的次数来降低 CPU 的使用率，从而提高应用发送数据包的性能。

实际实现的代码如下：

#[cfg(any(target_os = "linux"))]use nix::sys::socket::{RecvMmsgData, SendMmsgData};use nix::sys::time::TimeSpec;use nix::sys::uio::IoVec;use std::iter::zip;use std::time::Duration;#[cfg(any(target_os = "linux"))]pub fn run_reuse_port_recv_send_mmsg(inet_addr: InetAddr) {    let skt_addr = SockAddr::new_inet(inet_addr);    let skt = socket::socket(        AddressFamily::Inet,        SockType::Datagram,        SockFlag::empty(),        None,    )    .unwrap();    socket::setsockopt(skt, sockopt::ReusePort, &true).unwrap();    socket::bind(skt, &skt_addr).unwrap();    loop {        let mut recv_msg_list = std::collections::LinkedList::new();        let mut receive_buffers = [[0u8; 32]; 1000];        let iovs: Vec<_> = receive_buffers            .iter_mut()            .map(|buf| [IoVec::from_mut_slice(&mut buf[..])])            .collect();        for iov in &iovs {            recv_msg_list.push_back(RecvMmsgData {                iov,                cmsg_buffer: None,            })        }        let time_spec = TimeSpec::from_duration(Duration::from_millis(100));        let requests_result =            socket::recvmmsg(skt, &mut recv_msg_list, MsgFlags::empty(), Some(time_spec));        match requests_result {            Err(_) => {}            Ok(requests) => {                let mut msgs = Vec::new();                let mut src_addr_vec = Vec::new();                for recv_msg in requests {                    src_addr_vec.push(recv_msg.address)                }                for (buf, src_addr_opt) in zip(receive_buffers, src_addr_vec) {                    match src_addr_opt {                        None => {}                        Some(src_addr) => {                            if let Some(msg) = process_stun_request(src_addr, buf.to_vec()) {                                msgs.push((msg.raw, src_addr_opt));                            }                        }                    }                }                let mut send_msg_list = std::collections::LinkedList::new();                let send_data: Vec<_> = msgs                    .iter()                    .map(|(buf, src_addr)| {                        let iov = [IoVec::from_slice(&buf[..])];                        let addr = *src_addr;                        (iov, addr)                    })                    .collect();                for (iov, addrx) in send_data {                    let send_msg = SendMmsgData {                        iov,                        cmsgs: &[],                        addr: addrx,                        _lt: Default::default(),                    };                    send_msg_list.push_back(send_msg);                }                _ = socket::sendmmsg(skt, send_msg_list.iter(), MsgFlags::empty());            }        }    }}

1. 使用多线程和网卡多队列绑核的特性能够显著得提高服务器性能；

2. 使用 linux recvmmsg 和 sendmmsg API 可以有效的降低 CPU 负载，批量收取的消息量 vlen 需要根据各个业务的实际情况去设置，并且加上合理的超时时间，这样才能发挥 recvmmsg 的最大功效；

参考链接：

[1]https://github.com/webrtc-rs/stun

[2]https://gist.github.com/SaveTheRbtz/8875474

[3]https://man7.org/linux/man-pages/man2/recvmmsg.2.html
