红点计数实现方案

三

三七互娱技术团队2022年11月21日约 9 分钟

1 前言

在很多APP中，都会有红点计数功能。在开发玩心部落APP时，也需要实现红点计数功能，并且显示的红点比较多，逻辑相对比较复杂。经过一番探究和优化，笔者最终实现了红点计数功能，现把实现方案整理出来，以期给其他开发者提供参考。

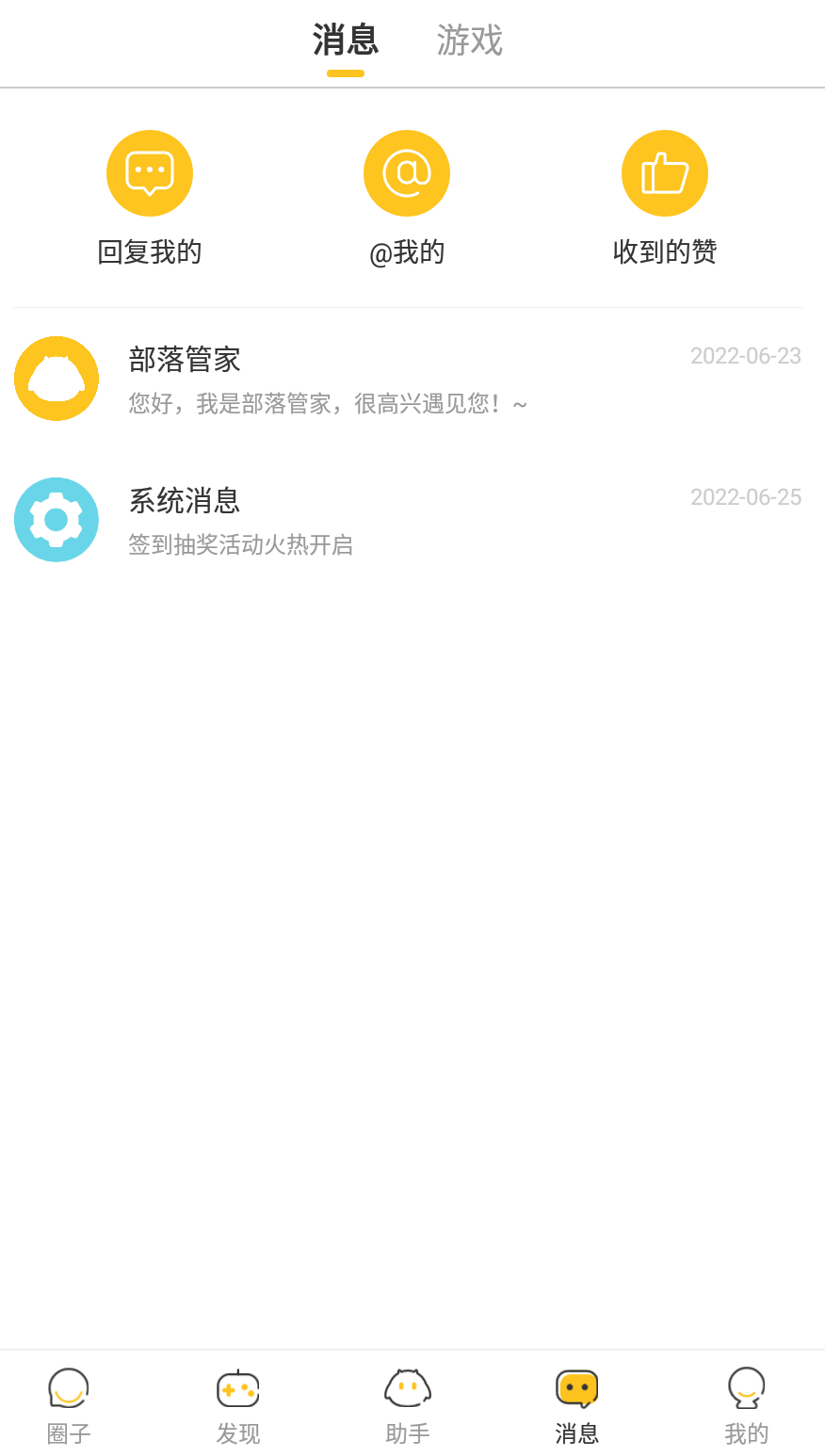

玩心部落APP中，红点计数功能比较复杂，为了便于讲解，这里把功能进行了简化，简化后的效果如下图所示。

2 实现方案

红点计数的实现方法，核心原理包括：数据结构中的树和设计模式中的观察者模式。下面以玩心部落APP的红点计数功能为例，进行详细的讲解。

2.1 整体思路

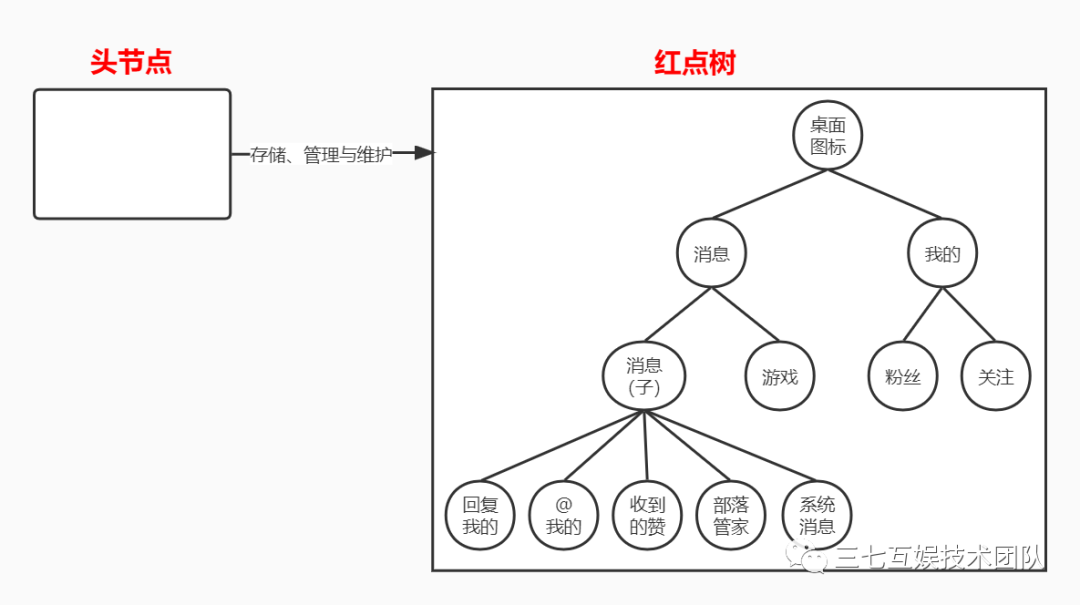

实现红点计数功能，需要建立一个红点树的模型，用于描述各个红点之间的逻辑关系，树中的每个节点，都需要实现两种刷新方式：一种是刷新当前红点对应的控件，一种是刷新父节点的数据。为了对红点树进行存储、管理和维护，可以创建一个头节点。红点树和头节点之间的关系，如图3所示。

2.2 数据结构

实现红点计数功能时，非常重要的两个概念就是红点树和头节点，本小节详细介绍。

2.2.1 红点树

红点树就是表示红点之间关系的树形结构。以玩心部落APP为例，桌面图标显示的红点数，等于“消息”模块和“我的”模块红点数的和，“消息”模块的红点数等于“消息”子模块和“游戏”子模块的红点数的和，“我的”模块红点数等于“粉丝”和“关注”红点数的和，“消息”子模块红点数等于“回复我的”、“@我的”、“收到的赞”、“部落管家”和“系统消息”红点数的和。描述这些节点之间关系的树就是红点树，如图3所示。

红点树中的每个节点，都需要实现两种数据刷新方式：一种是刷新控件，一种是刷新父节点。

刷新控件是指，当节点数据变化时，及时刷新控件，在控件中显示红点的最新数据。这就需要把节点设置为被观察者，控件设置为观察者，当节点数据变化时，通知控件刷新数据。

刷新父节点是指，当前节点数据变化时，要及时通知父节点刷新数据，让父节点的数据始终等于所有子节点的数据之和。这个可以采用递归的方式，当子节点通知父节点刷新数据后，由于父节点的数据变化了，所以父节点会通知自己的父节点刷新数据，依此类推，直到根节点的数据刷新完毕为止。

以“回复我的”节点为例，它的数据更新方式如图4所示。控件是一个观察者，“回复我的”节点是一个被观察者，当“回复我的”节点数据变化时，会通知控件进行刷新，从而实现刷新控件的功能，如图4的蓝色部分所示。当“回复我的”节点数据变化时，会自动更新父节点“消息（子）”节点，“消息（子）”节点数据更新后会自动更新父节点“消息”节点，“消息”节点数据更新后会自动更新父节点“桌面图标”节点，该节点数据更新完毕后，整个更新操作就结束了，这就是刷新父节点的流程，如图4的红色部分所示。

2.3 实现代码

前面介绍了红点计数功能的实现原理，本小节重点介绍具体实现代码。红点计数功能的实现代码包括节点Key常量、子节点和头节点这三部分。

2.3.1 节点Key常量

给红点树中的每个节点编写一个唯一标识字符串Key，然后把这些Key赋值给常量。后面需要使用哪个节点，直接通过常量Key来获取即可。

图5的红点树对应的节点Key常量如下所示：

/** * 节点Key常量 */public interface IRedPointKey {    String KEY_UNKNOWN = "key_unknown";  // 节点Key - 未知节点    String KEY_ROOT = "key_root"; // 节点Key - 根节点，即：桌面图标节点    String KEY_MINE_MAIN = "key_mine_main"; // 节点Key - 【我的】模块    String KEY_MINE_FANS = "key_mine_fans"; // 节点Key - 【我的】 - 粉丝    String KEY_MINE_FOLLOW = "key_mine_follow"; // 节点Key - 【我的】 - 关注    String KEY_MESSAGE_MAIN = "key_message_main"; // 节点Key - 【消息】模块    String KEY_MESSAGE_GAME = "key_message_game"; // 节点Key - 【消息】 - 【游戏】子模块    String KEY_MESSAGE_SUB_MESSAGE_MAIN = "key_message_sub_message_main";  // 节点Key - 【消息】 - 【消息】子模块    String KEY_MESSAGE_SUB_MESSAGE_REPLY = "key_message_sub_message_reply"; // 节点Key - 【消息】 - 【消息】子模块 - 回复我的    String KEY_MESSAGE_SUB_MESSAGE_MENTION = "key_message_sub_message_mention"; // 节点Key - 【消息】 - 【消息】子模块 - @我的    String KEY_MESSAGE_SUB_MESSAGE_PRAISE ="key_message_sub_message_praise"; // 节点Key - 【消息】 - 【消息】子模块 - 收到的赞    String KEY_MESSAGE_SUB_MESSAGE_TRIBAL_MANAGER = "key_message_sub_message_tribal_manager";  // 节点Key - 【消息】 - 【消息】子模块 - 部落管家    String KEY_MESSAGE_SUB_MESSAGE_SYSTEM = "key_message_sub_message_system"; // 节点Key - 【消息】 - 【消息】子模块 - 系统消息}

2.3.2 子节点

每个子节点都有3个成员变量：父节点Key、红点数和控件观察者。父节点Key对应于2.3.1中的节点Key常量，红点数就是当前节点的红点总数，控件观察者就是显示该红点数的控件。注意：每个子节点都是一个被观察者，红点数变化时，会通知控件观察者执行刷新操作。代码如下所示。

/** * 红点节点。子节点是被观察者，当子节点的数据变化时，通知刷新UI，并更新父节点的数据。 */public class RedPoint extends Observable {
    private String parentKey; // 当前节点的父节点在redPointMap中的Key    private int count = 0; // 当前节点的红点数    private Observer viewObserver;  // 当前节点数据变化时，通知该对象，刷新UI    public RedPoint() {        this(IRedPointKey.KEY_UNKNOWN);    }
    /**     * 构造方法     *     * @param parentKey 父节点的Key     * */    public RedPoint(String parentKey) {        this.parentKey = parentKey;    }
    /**     * 设置父节点在redPointMap（详见 {@link HeadRedPoint}）中的Key     *     * @param parentKey 父节点的key     * */    public void setParentKey(String parentKey) {        this.parentKey = parentKey;    }
    /**     * 获取父节点的key     * */    public String getParentKey() {        return parentKey;    }
    /**     * 设置当前节点的数据     *     * @param count 当前节点的数据     */    public void setCount(int count) {        this.count = count;        notifyChange();    }
    /**     * 获取当前节点的数据     *     * @return 当前节点的数据     */    public int getCount() {        return count;    }
    /**     * 增加当前节点的数据     *     * @param count 当前节点的新增数据     */    public void addCount(int count) {        setCount(this.count + count);        notifyChange();    }
    /**     * 减少当前节点的数据     *     * @param count 当前节点的减少数据     */    public void minusCount(int count) {        setCount(this.count - count);        notifyChange();    }
    /**     * 清空当前节点的数据     */    public void clearCount() {        setCount(0);        notifyChange();    }
    /**     * 设置刷新UI的观察者，当前节点数据变化时，通知该观察者，刷新UI。     *     * @param observer UI的观察者     */    public void setViewObserver(Observer observer) {        this.viewObserver = observer;        addObserver(observer);    }
    /**     * 获取刷新UI的观察者     *     * @return UI的观察者     */    public Observer getViewObserver() {        return viewObserver;    }
    /**     * 更新数据     */    private void notifyChange() {        /*          更新父节点的数据          */        HeadRedPoint.getInstance().updateCount(parentKey);
        /*          通知观察者，数据已更新          */        // 标识内容发生变化        setChanged();        // 通知刷新UI        notifyObservers(this.count);    }}

2.3.3 头节点

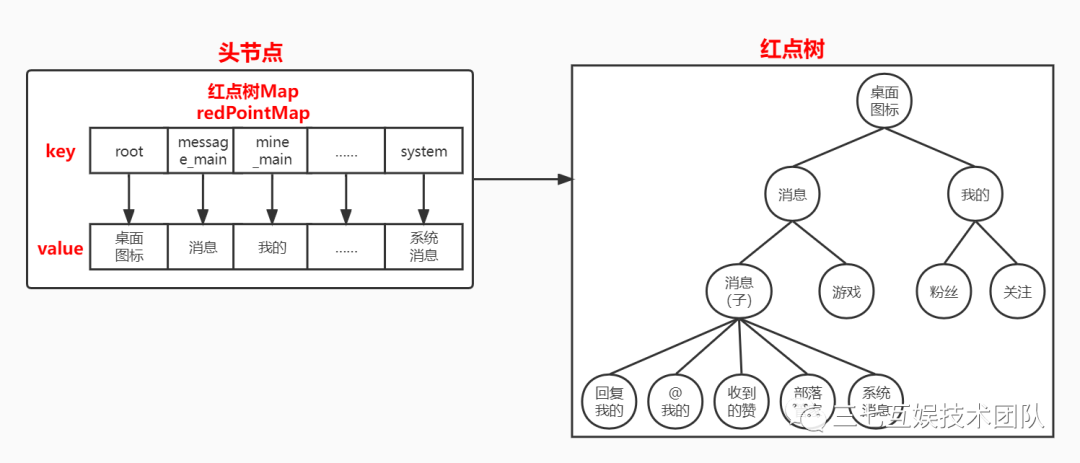

头节点主要维护红点树Map，代码如下所示：

/** * 红点树的头节点，内部维护一个Map：键为每个红点的唯一标识，详见{@link IRedPointKey}；值为红点。 */public class HeadRedPoint {
    private static HeadRedPoint headRedPoint; // 头节点
    /**     * 保存红点的Map：键为每个红点的唯一标识，详见{@link IRedPointKey}；值为红点。     * */    private Map<String, RedPoint> redPointMap = new HashMap<>();
    /**     * 获取头节点实例     */    public static HeadRedPoint getInstance() {        if (headRedPoint == null) {            synchronized (HeadRedPoint.class) {
                if (headRedPoint == null) {                    headRedPoint = new HeadRedPoint();
                }            }        }
        return headRedPoint;    }
    private HeadRedPoint() {        initRedPoint();    }
    /**     * 红点Map初始化     * */    private void initRedPoint() {        /*         添加根节点         */
        redPointMap.put(IRedPointKey.KEY_ROOT, new RedPoint());
        /*         添加【我的】模块的节点，并指定每个节点的父节点的Key         */        redPointMap.put(IRedPointKey.KEY_MINE_MAIN, new RedPoint(IRedPointKey.KEY_ROOT));        redPointMap.put(IRedPointKey.KEY_MINE_FANS, new RedPoint(IRedPointKey.KEY_MINE_MAIN));        redPointMap.put(IRedPointKey.KEY_MINE_FOLLOW, new RedPoint(IRedPointKey.KEY_MINE_MAIN));
        /*         添加【消息】模块的节点，并指定每个节点的父节点的Key         */        redPointMap.put(IRedPointKey.KEY_MESSAGE_MAIN, new RedPoint(IRedPointKey.KEY_ROOT));        redPointMap.put(IRedPointKey.KEY_MESSAGE_GAME, new RedPoint(IRedPointKey.KEY_MESSAGE_MAIN));        redPointMap.put(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MAIN, new RedPoint(IRedPointKey.KEY_MESSAGE_MAIN));        redPointMap.put(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY, new RedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MAIN));        redPointMap.put(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MENTION, new RedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MAIN));        redPointMap.put(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_PRAISE, new RedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MAIN));        redPointMap.put(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_TRIBAL_MANAGER, new RedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MAIN));        redPointMap.put(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_SYSTEM, new RedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_MAIN));    }
    /**     * 把红点键值对添加到redPointMap中     *     * @param key      红点的key     * @param redPoint 红点     */    public void addRedPoint(String key, RedPoint redPoint) {        if (!TextUtils.isEmpty(key) && redPoint != null) {            redPointMap.put(key, redPoint);        }    }
    /**     * 获取指定Key的红点     *     * @param key 红点的key     * @return 指定key的红点     */    public RedPoint getRedPoint(String key) {        if (TextUtils.isEmpty(key)) {            return null;        } else {            return redPointMap.get(key);        }    }
    /**     * 计算父节点所有子节点的数据之和，然后更新父节点的数据。     *     * @param parentKey 父节点的key     */    protected void updateCount(String parentKey) {
        if (TextUtils.isEmpty(parentKey) || redPointMap.get(parentKey) == null) {            return;        }
        int totalCount = 0; // 父节点所有子节点的数据之和
        // 遍历redPointMap，把父节点等于parentKey的节点的数据加起来，得到key为parentKey的节点的最新数据        for (RedPoint redPoint : redPointMap.values()) {            if (parentKey.equals(redPoint.getParentKey())) {                totalCount += redPoint.getCount();            }        }
        // 更新key为parentKey的节点的数据        redPointMap.get(parentKey).setCount(totalCount);    }
    /**     * 清空所有节点的数据     */    public void clearAllCount() {        for (RedPoint redPoint : redPointMap.values()) {            redPoint.clearCount();        }    }
    /**     * 清除所有红点     */    public void clearAllRedPoint() {        for (RedPoint redPoint : redPointMap.values()) {            redPoint.clearCount();        }
        redPointMap.clear();    }}

3 使用示例

使用红点计数时，只需要通过HeadRedPoint.getInstance().getRedPoint()方法，传入IRedPointKey中对应的Key，拿到对应的红点RedPoint对象，然后调用RedPoint的对应方法就可以了。红点的常用操作，主要包括：添加观察者和更新红点数据。

3.1 添加观察者

要根据红点数据实时刷新控件，就要在对应位置，添加红点的观察者，当红点数据变化时，自动通知该观察者，执行刷新UI等操作。

以“回复我的”红点为例，添加观察者的方法如下所示：

// IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY是“回复我的”节点的Key。获取“回复我的”节点，监听“回复我的”红点数的变化。HeadRedPoint.getInstance().getRedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY).setViewObserver(new Observer() {    @Override    public void update(Observable o, Object arg) {        // “回复我的”节点数据变化时，会调用该方法，arg就是节点的数据。        // 执行刷新控件等操作    }});

3.2 更新红点数据

RedPoint类中更新红点数据的方法主要有：

setCount(int count)：红点数设置为count
addCount(int count)：红点数增加count
minusCount(int count)：红点数减少count
clearCount()：清空红点数

以“回复我的”节点为例，更新红点数的方法如下所示：

HeadRedPoint.getInstance().getRedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY).setCount(1); // 红点数设置为1HeadRedPoint.getInstance().getRedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY).addCount(1); // 红点数+1HeadRedPoint.getInstance().getRedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY).minusCount(1); // 红点数-1HeadRedPoint.getInstance().getRedPoint(IRedPointKey.KEY_MESSAGE_SUB_MESSAGE_REPLY).clearCount(); // 红点数清零

4 维护方法

后续开发中，如果需要新增、删除红点，或者改变红点之间的关系，只需要两步：第一步，更新IRedPointKey中的常量；第二步，在HeadRedPoint类的initRedPoint()方法中更新redPointMap和对应节点的父节点的Key。
