如何在几百万qps的网关服务中实现灵活调度策略

高高可用架构约 7 分钟
作者 | 加纳斯
导读
introduction
说起百度的BFE可能不少人都听说过，但是其实在百度内部还有一个几百万qps的通用网关服务：Janus。截止当前，Janus服务不仅覆盖了百度内部FEED、评论、点赞、关注、直播等十多个中台服务的内网流量，而且为百度app、知道、经验、passport、百科、问一问等业务提供了外网流量服务。 在百度已有BFE且BFE开源的情况下，为什么要建设Janus网关？Janus网关区别于其他网关的核心点有哪些？面对众多的接入方，如何实现既能通用又能个性化的流量调度呢？ 来本文一探究竟吧。 全文3802字，预计阅读时间10分钟。 GEEK TALK
01

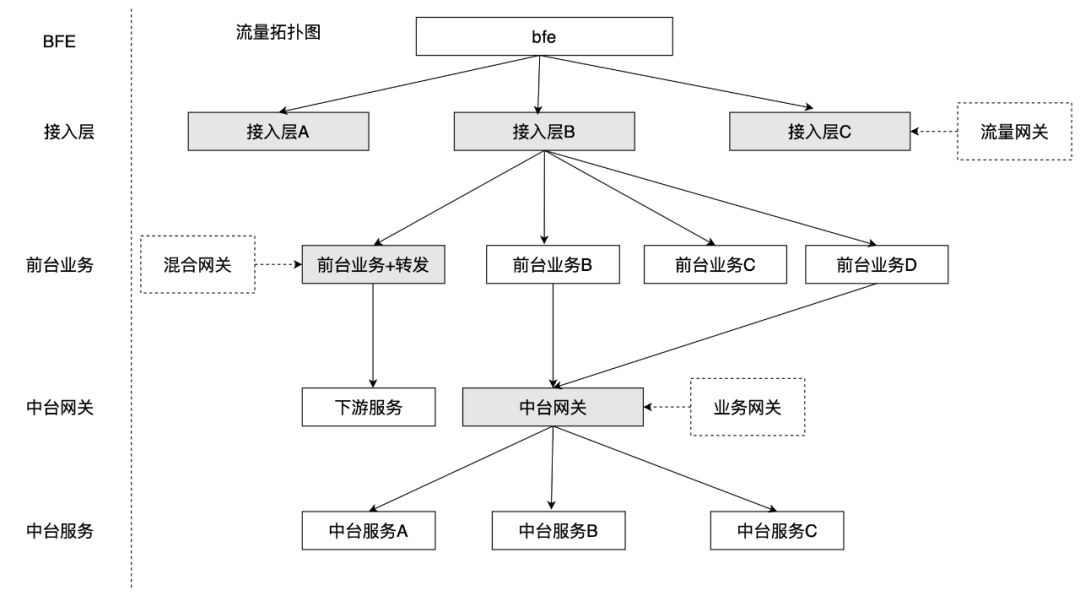

为什么要建设Janus 在百度已有BFE且BFE开源的情况下，为什么要建设Janus网关？ 从场景上看，与BFE面向通用功能的流量网关场景不同，Janus不仅可以作为流量网关，也可以作为业务网关、混合网关；不仅面向通用功能，也支持个性化需求。从实现上看，Janus的部分技术参考了BFE，但是与厂内BFE主要提供saas类的服务不同，Janus提供的是一个通用技术方案，谁使用谁部署，谁有个性化需求谁自己定制插件。因此，Janus网关的应用场景相对更广一些，当前的使用场景主要包含流量网关、业务网关、混合网关三种模式，流量拓扑如下：

部署拓扑：
GEEK TALK
02

核心问题

从流量调度规则为例，大部分的使用方的转发规则都相对比较简单，但是部分业务的转发规则来自于原来的nginx配置，相对比较复杂，更有些使用方会有偏业务的逻辑在里面，例如：
  1. 从某时刻后，将API1的A机房和B机房的流量切30%到C机房；
  2. 将某个APP的某个版本之上的android流量切到新的路由规则；
  3. cookie有某些特征或者query中有某些特征的流量转发到预览环境。
那么在调度阶段如何更好地解决如下两个问题呢：
  1. 如何让简单的路由规则配置起来特别简单，性能较高？
  2. 如何实现复杂甚至业务个性化的调度策略实现？
把问题放大到网关的全局应用场景来看，如何既能通用，写个插件大家都能用；又能支持个性化，尽量能通过通用插件满足业务特例的问题；还能灵活，流量网关、业务网关都能胜任。既要、又要、还要的问题通常是使用tradeoff的方式加以平衡解决，但是Janus的解决方案同时满足了上面的三个需求：通过插件机制满足通用化需求+通过可动态下发编程能力的方式进行差异化配置+通过SDK集成到业务部署的方式支持灵活使用。 GEEK TALK
03
流量调度方案设计

3.1 方案思路概述

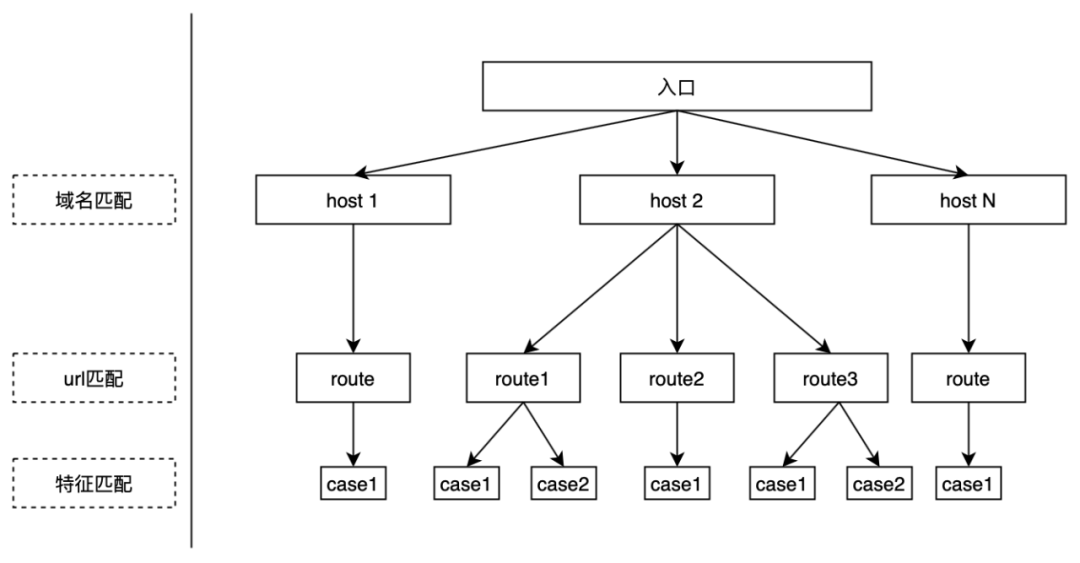

为了将服务的转发规则更加清晰，Janus将路由分为了三级（与nginx类似）：

由上面的挑战分析可知：
  1. 对于大多数的简单路由规则需要相对简单，性能相对高，通过域名匹配+树路由实现的url匹配即可；
  2. 对于少量的复杂路由规则需要扩展性足够强，可以在特征匹配阶段引入一个极简的脚本语言来实现。
3.2 基础路由规则支持

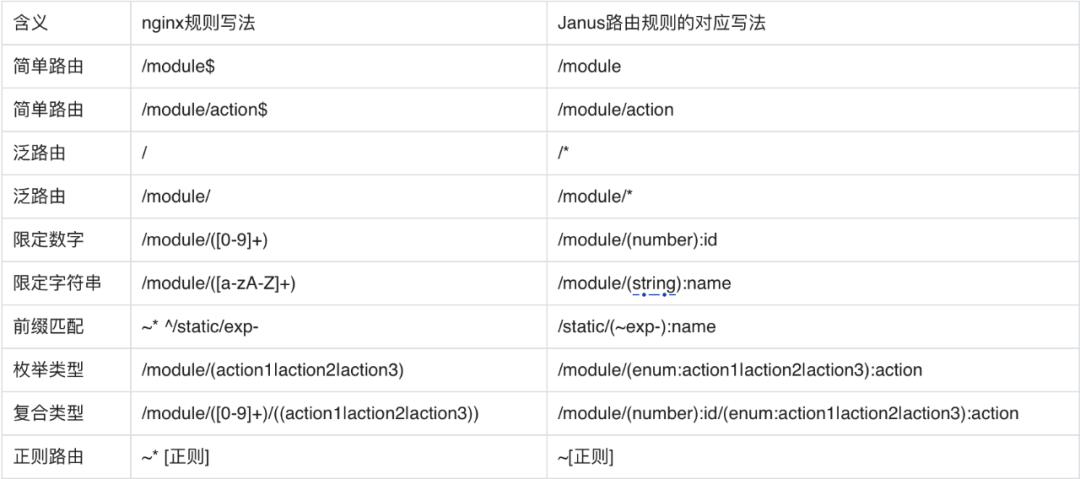

通过树路由支持的部分规则如下：

3.3 进阶路由规则支持

上述的简单路由规则可以满足90%+的业务需求，但是对于类似`从某时刻后，将API1的A机房和B机房的流量切30%到C机房`这种需求是满足不了的。因此，在特征匹配阶段可以通过`变量表达式`+`条件表达式`进行精细化匹配。

变量表达式

为了能根据系统里面的常见特征进行精细化匹配，首先我们要对系统里面的常见特征进行描述。例如：
  1. 通过${idc}表示当前所属的机房
  2. 通过${time}表示当前时间
  3. 通过${query}表示get参数
  4. 通过${header}表示header里面的数值

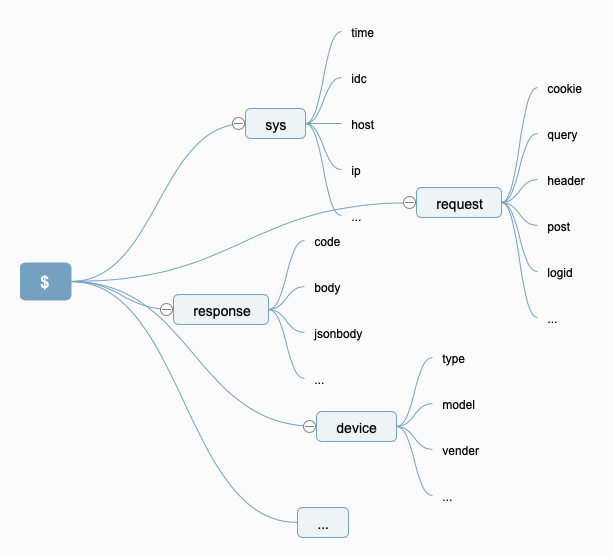

但是当特征越来越多的时候，就会略显臃肿，存在的特征变量越来越多，这时候Janus引入了分级的概念，比如：

如图所示，就可以用${request.query.id}来表示本次请求中key为id的query值。并且如上的特征变量是可以扩充的，每个使用方可以根据自己的系统差异、环境差异定义自己的特征变量体系。

条件表达式

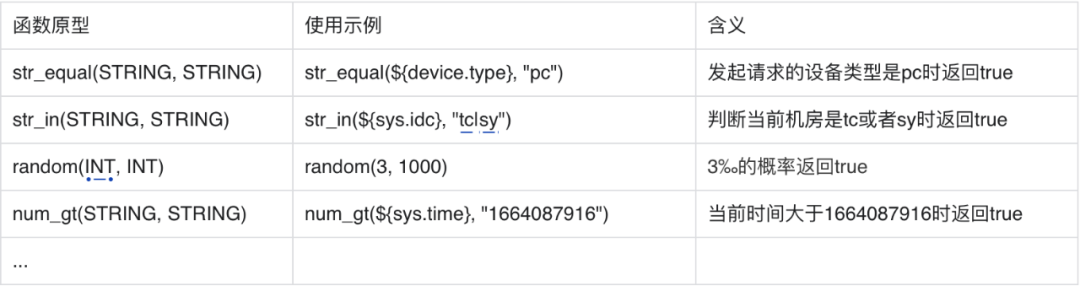

有了上面实现的变量表达式，我们就可以用$描述我们需要的特征变量了，但是如何对这些特征变量进行操作呢？ Janus的方案是定义一门极简的语言（无论是用yacc等一类的生成语法分析的工具，还是自己做词法分析、语法分析，实现都比较简单，这里不再赘述实现细节），只支持逻辑运算+函数调用，部分例子如下： 函数调用：

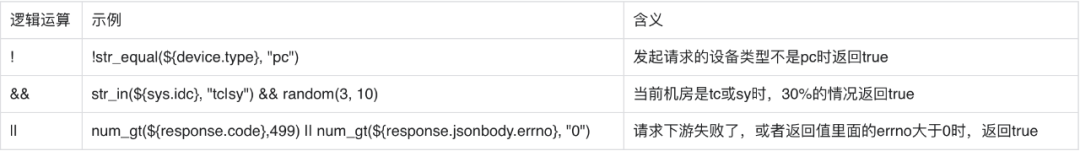

逻辑运算：

Janus在有变量表达式来表示系统特征的基础上，添加了条件表达式来对系统特征进行操作、判断。由于可以不断扩充变量表达式和条件表达式，因此Janus几乎可以满足用户的任意需求。

性能对比

通过如上方案介绍可以看出，采用从控制面下发表达式的方式，可以满足绝大部分场景的需求，但是，对性能影响如何呢？ 在数据面接收到控制面下发转发规则时，首先会对变量表达式和条件表达式进行编译，映射成go的代码，在后续运行时，与直接调用原生的go语言差异并不大。对比数据如下：

条件表达式：

"random(0,100) || random(100,100)"
对应的benchmark数据：
goos: windowsgoarch: amd64cpu: 11th Gen Intel(R) Core(TM) i5-1145G7 @ 2.60GHzBenchmarkRandom-8       35817918            34.52 ns/op        0 B/op          0 allocs/op

原生go代码：

(0 > rand.Intn(100)) || (100 > rand.Intn(100))
对应的benchmark数据：
goos: windowsgoarch: amd64cpu: 11th Gen Intel(R) Core(TM) i5-1145G7 @ 2.60GHzBenchmarkRawRandom-8     39136900          31.63 ns/op         0 B/op         0 allocs/op

可以看到使用表达式与使用原生go代码在性能上相差不到10%，区别并不是特别大。

GEEK TALK
04
方案泛化 通过上面的变量表达式+条件表达式的方式，很好地解决了流量调度问题。实际上，该方案可以作为一个通用解决方案解决很多类似问题。以Janus网关为例，在很多地方都大量存在这个变量表达式和条件表达式。

4.1 插件的运行条件

以容灾插件为例，用户可以把容灾插件配置在任意路由规则上，但是大家认定的触发容灾的规则可能不一样，比如：
  1. 有些业务认为 ：只有后端的http协议返回5xx才需要容灾
  2. 有些业务认为 ：后端的http协议返回5xx 或者 返回值的json里面errno != 0需要容灾
  3. 更有些业务认为 ：后端的http协议返回5xx 或者 header里面的sla_status=0需要容灾
一方面，我们想做一个通用的容灾插件，另一方面，大家的触发规则的标准又千奇百怪、各不相同。怎么解决这个矛盾呢？ Janus的答案是：把控制权交给用户，用户配置容灾插件的时候同时配置一个条件表达式，只有条件表达式返回true，才会运行容灾逻辑。 上面的问题对应的下发配置如下：
  1. num_gt(${response.code}, 499)
  2. num_gt(${response.code}, 499) || (!str_equal(${response.jsonbody.errno}, 0))
  3. num_gt(${response.code}, 499) || (!str_equal(${response.header.sla_status}, 0)）
这样就做到了既是一个通用容灾插件，又可以做到个性化的触发逻辑。

4.2 通用缓存插件的设计

当我们想做一个通用的redis缓存插件时，存取逻辑比较简单：
// 请求下游前if data, ok := redis.Get(key); ok {    return data}// 请求下游data := reqeust(xxx)// 请求下游后redis.Set(key, data)
但是，与上面的插件面临的问题类似，通用缓存插件的key怎么定义呢？
  1. 评论接口只要id一样就认为是同一个请求
  2. 我的粉丝接口不仅需要id一样，还需要uk一样才是同一个请求

  3. 主页接口需要uk一样才认为是同一个请求

解决思路是用变量表达式来把key的定义交给用户，用户配置缓存插件的时候同时配置key的规则，比如：
  1. comment_${request.query.id}
  2. fans_${request.query.id}_${request.query.uk}

  3. homepage_${request.query.uk}

这样就解决了通用缓存插件中的通用与个性化之间的矛盾。 GEEK TALK
05
展望 在Janus网关服务中，通过常规路由规则+变量表达式+条件表达式的方式实现了各种流量调度策略，并将方案泛化到了各种其他功能的实现上，支撑了几百万QPS的流量及众多使用方的接入。通过已经实现的系统变量及规则的组合，基本可以实现任意功能，但是当需要新的规则时，则需要在Janus中上线新的条件表达式实现。为了进一步强化Janus中的动态配置表现能力，Janus正在进行表示式与Go官方标准库的无缝打通。这样就可以在控制面进行更加灵活的配置下发动态编程能力，满足更广泛的需求。 参考阅读：
