百度APP内含有现金、活动、虚拟等多类资产信息，分布于百度APP内各个业务线中，用户回访信息难度较高，且用户对百度资产认知度不高。
我的钱包建立后，汇聚百度APP内所有用户资产信息，解决了用户回访难的问题，建立用户百度APP资产认知。
本文主要介绍了钱包从0到1的搭建过程、遇到的各种问题以及相应的解决方案，旨在抛砖引玉，希望能给读者带来思考和帮助。
一、背景
在钱包入口点击后，可进入钱包首页。首页中主要外露用户的现金、提现活动、返现、卡券、虚拟币、快捷入口等信息，同时支持运营配置营销、活动。对于现金余额信息，我们需要用户授权，用户授权后查询用户在度小满、百度闪付的余额，进入明细页面后，可分别进行授权、查看明细。针对活动提现金额，钱包推动百度APP内所有涉及提现金额的业务接入钱包，统一进行管理，支持用户查看金额明细，其中金额明细中包含两个部分，一部分是明确返回用户余额信息的业务，支持用户点击跳转至具体业务方查看明细，另一部分是汇总百度提现中心全部业务，支持用户点击跳转，建立用户现金余额统一管理、访问的认知。对于虚拟币数据，可根据用户各个虚拟币余额数量进行动态展示，便于用户快速知晓自己的虚拟币信息，点击具体虚拟币时，支持跳转至业务方明细页面进行查看明细、充值等操作，也支持跳转至钱包统一虚拟币明细列表，查看用户明细、月度汇总等信息。对于业务方接入，钱包提供多种接入方式：API数据同步、实时查询、配置跳转，业务方可根据自己实际情况进行选择。

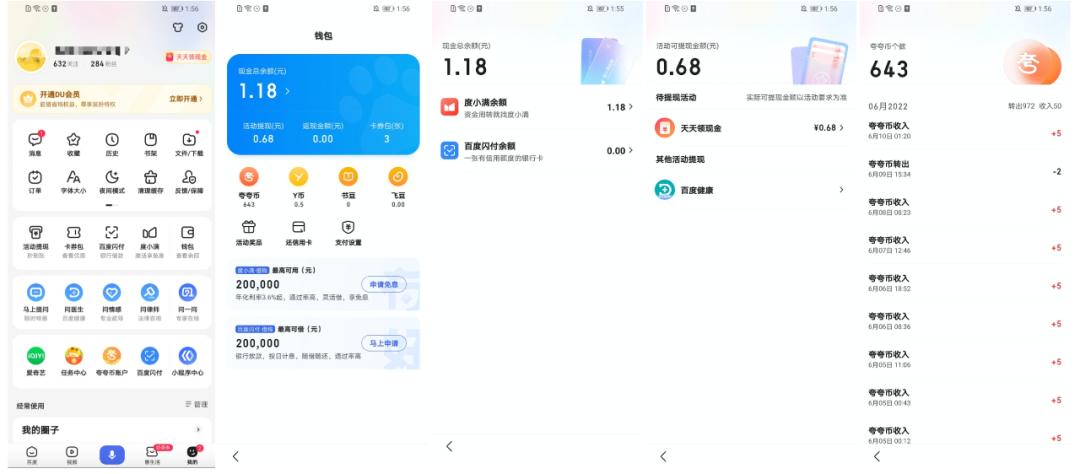

图2-1 钱包展示

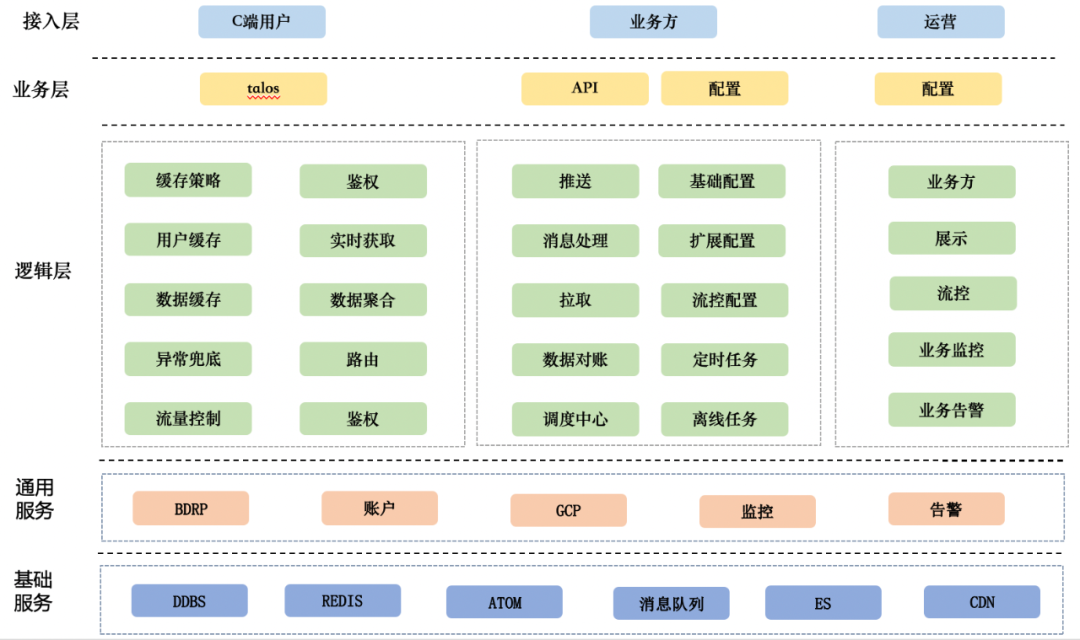

图3-1 钱包业务架构图
钱包的整体系统业务架构如上图3-1所示，钱包服务主要面向C端用户、业务接入方、运营人员。针对C端用户，钱包提供百度APP个人中心一级入口和钱包首页两个核心入口，前端使用talos框架实现。用户通过个人中心入口访问到达逻辑层后，首先判断用户是否命中用户缓存，该缓存用来标识用户是否有资产，如果命中缓存且有资产，则读取数据缓存返回数据。用户通过钱包首页进入钱包，根据访问的模块，路由适配器根据配置规则，选择不同数据规则进行数据加载、获取，数据获取后按规则进行聚合返回。为了防止服务异常时影响页面渲染，提供异常兜底方案，业务方接口异常时使用缓存数据兜底，内部异常时统一返回兜底文案。
针对不同的业务方，我们提供多种接入方式，对一个人中心一级入口外露业务，我们提供推送、拉取机制，即业务方在用户数据变更时同步钱包，钱包准时拉取用户最新数据；对于钱包首页、列表页业务，我们提供实时查询方式，对于利用钱包给业务内导流的业务，我们支持H5、scheme、talos、端内等多种跳转能力。配置主要包括基础配置、扩展配置、流控配置， 实现不同的适配器供上游调用。
运营人员可使用B端运营工具，配置、修改接入的业务方信息，也可以管理钱包首页展示、运营活动、营销等，同时亦可配置相关的流控、监控等信息。底层服务，我们使用了百度内通用的数据库、Redis、消息队列、CDN等基础服务，该基础服务由统一的部门运维，稳定性比较可靠。
针对如上一系列问题，我们确定了接入钱包的原则：①在个人中心破壳展示位外露的业务方，必须将资产数据同步至钱包，钱包服务内部确保接口可用性和降级方案；②钱包首页展示数据，支持业务方选择是否将数据同步至钱包，如果不同步数据，需要提供满足QPS、平响等要求的API供钱包调用；③钱包二级页面、三级页面数据，需业务方提供查询API或者落地页，实时查询业务方数据进行展示，确保明细数据准确无误。
1）数据同步
对于业务方同步的用户资产数据，我们只存储用户的最新数据，考虑数据量级问题，钱包不存储历史快照。钱包定义业务方数据推送的接口规范，业务方在数据更新时，需及时通知钱包拉取最新数据。为了防止业务方推送数据时流量突增对钱包sever的影响以及提高钱包server的吞吐，引入消息队列进行削锋，即接到业务方资产数据变更请求时，放入消息队列后返回业务方通知成功，钱包server内消费队列消息，根据配置信息向业务方拉取最新数据进行更新。对于用户资产明细数据，钱包定义接口规范，业务方实现后将调用地址提供给钱包，钱包进行配置，用户访问时实时调用。
于是，我们设计了如下的数据同步方案：

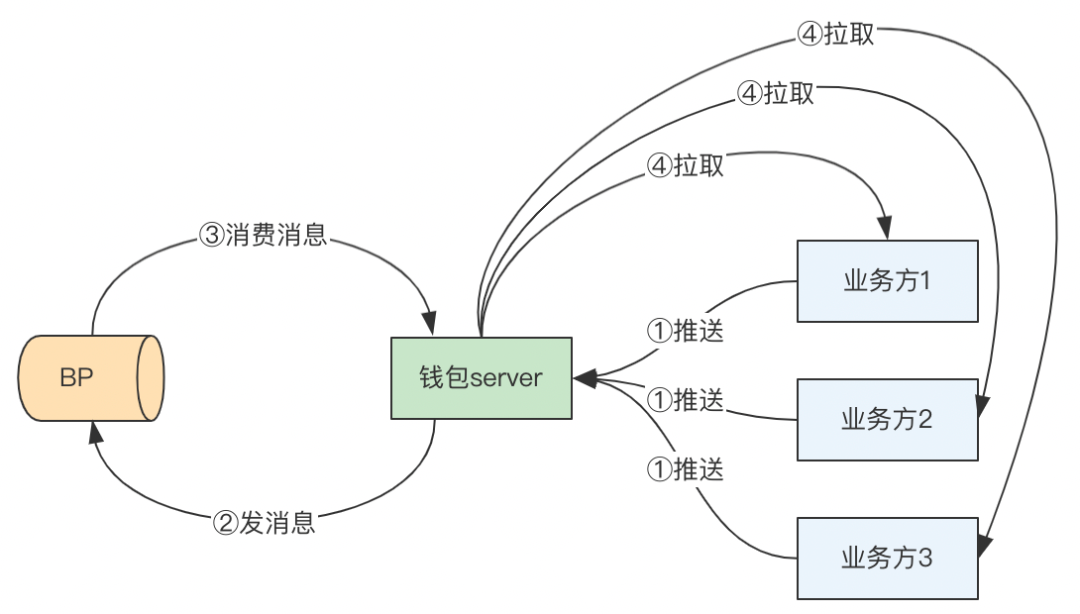

图4-1 业务方数据同步
- 用户资产变更时，业务方调用钱包接口通知信息变更；
-
钱 包接到通知后，放入消息队列；
- 消费任务获取消息队列中消息进行消费处理；
- 根据配置，拉取业务方最新信息，更新至钱包存储；
在消费消息时，钱包server进行批量处理，针对一定时间内同一业务方同一用户信息，只拉取一次数据，减少对业务方服务压力。遇到异常时，会进行3次重试拉取。钱包server控制是否拉取、流控，在下游业务方服务异常时，可及时停止拉取、降低拉取流量，减少或者去除下游系统对钱包的影响。
2）实时查询
针对部分业务方不推送数据，我们定义接口规范，业务方进行实现，实现后上报钱包配置调用方式。对于此类业务方，不允许配置到个人中心展示，防止业务方接口性能不达标拖累整体用户体验。实时查询接口主要分为余额、分页明细接口，钱包统一format后进行展示。余额接口查询返回后，异步写入Redis进行缓存，用于下次访问业务接口异常时进行兜底展示，如果后续访问业务接口正常，则使用最新数据更新Redis数据。
用户明细分页数据包含分页明细数据和月度汇总数据（月度总收入与总支出），钱包调用下游拆分成两个接口：分页明细接口和月度汇总接口，提供给前端展示页面封装成一个接口，降低前端交互复杂度。调用下游分页接口实时返回用户明细分页数据，月度汇总接口返回用户当前明细所属月份的汇总数据。钱包服务内部根据业务方明细分页接口数据进行汇总，为了减少请求业务方次数，钱包内部判断分页数据，如果返回数据都是同一月份，则只请求业务方一次月度汇总接口，后续分页不再请求，如果返回数据分散在两个月份，则请求业务方月度接口两次，如果返回数据分散在三个月份（含）以上，则只请求起止两个月份的月度数据，中间月份数据由钱包根据明细数据内部计算。
针对存在资产的用户量分析，进入个人中心的用户存在一个特点：大部分用户没有个人中心外露的资产数据，抽象成一个稀疏矩阵，这就使我们在设计的时候，可以考虑两层缓存：第一层判断用户是否拥有资产信息，第二层缓存存储用户资产数据。故我们设计了如下的两层缓存方案。

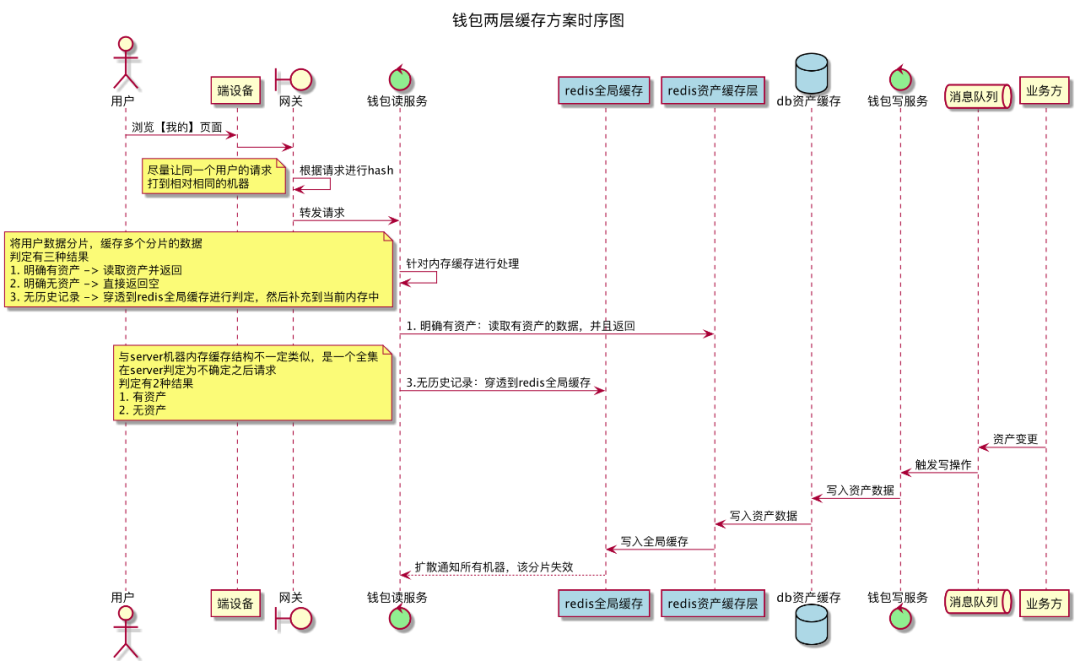

图4-2 钱包两层缓存方案时序图
大部分用户流量会被第一层缓存拦截，设计合理的第一层缓存数据结构，成为了系统的一个关键。我们调研了hyperLogLog、布隆过滤器、roaringBitmap等方案，分析和实验后发现，hyperLogLog中pfadd操作本身可以满足性能要求，key的大小在12k也满足，但是由于pfadd本身针对于一个uid，只能操作一次，所以不适合这个场景hyperLogLog；布隆过滤器在试验20亿的数据量下，内存占用来量大约占比3G，内存占用比较大，基于redis的布隆过滤器没有分布式的数据能力，本质上还是对redis的强依赖，存在风险。
roaringBitmap在存储空间上满足要求，我们根据钱包的实际场景，改进了分桶与计算规则，根据用户id进行sharding分桶，桶内使用uid的hash值对应的bitmap位点标记状态。实验数据验证，3000分片，8个计算单元，1000W实验数据，存储空间占用500M+，误判率2.14%，即存在2.14%的用户没有资产信息会打到第二层缓存，整体对第二层缓存增加压力可控。

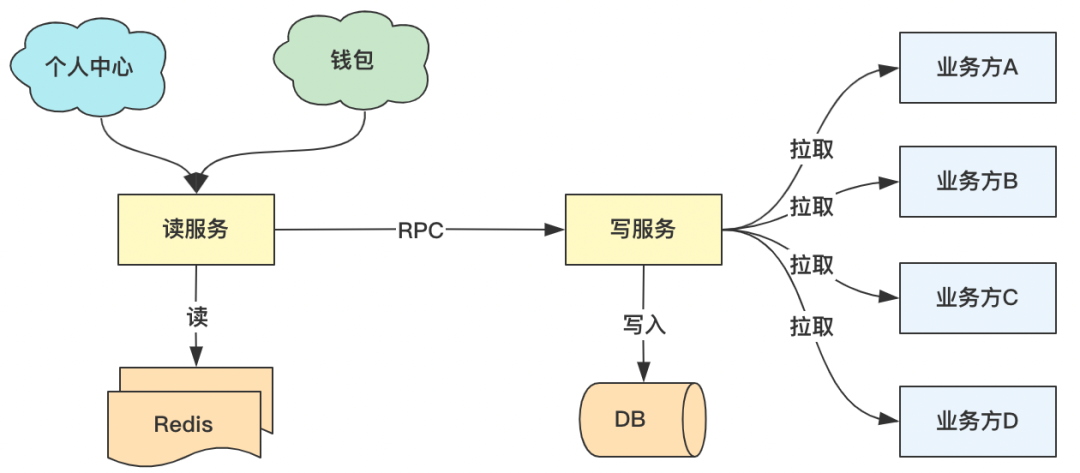

图4-3 读写分离
对于钱包内展示的业务方，也会存在服务异常、网络抖动导致的无法获取用户最新信息的问题。我们采用的方案，对于正常请求业务方结果数据，将结果信息写入Redis，如果下次访问业务方接口异常时，使用Redis中数据作为兜底，优先确保数据正常展示。如果后续请求下游接口正常，则使用成功的数据更新Redis数据，确保Redis数据的准实时性。

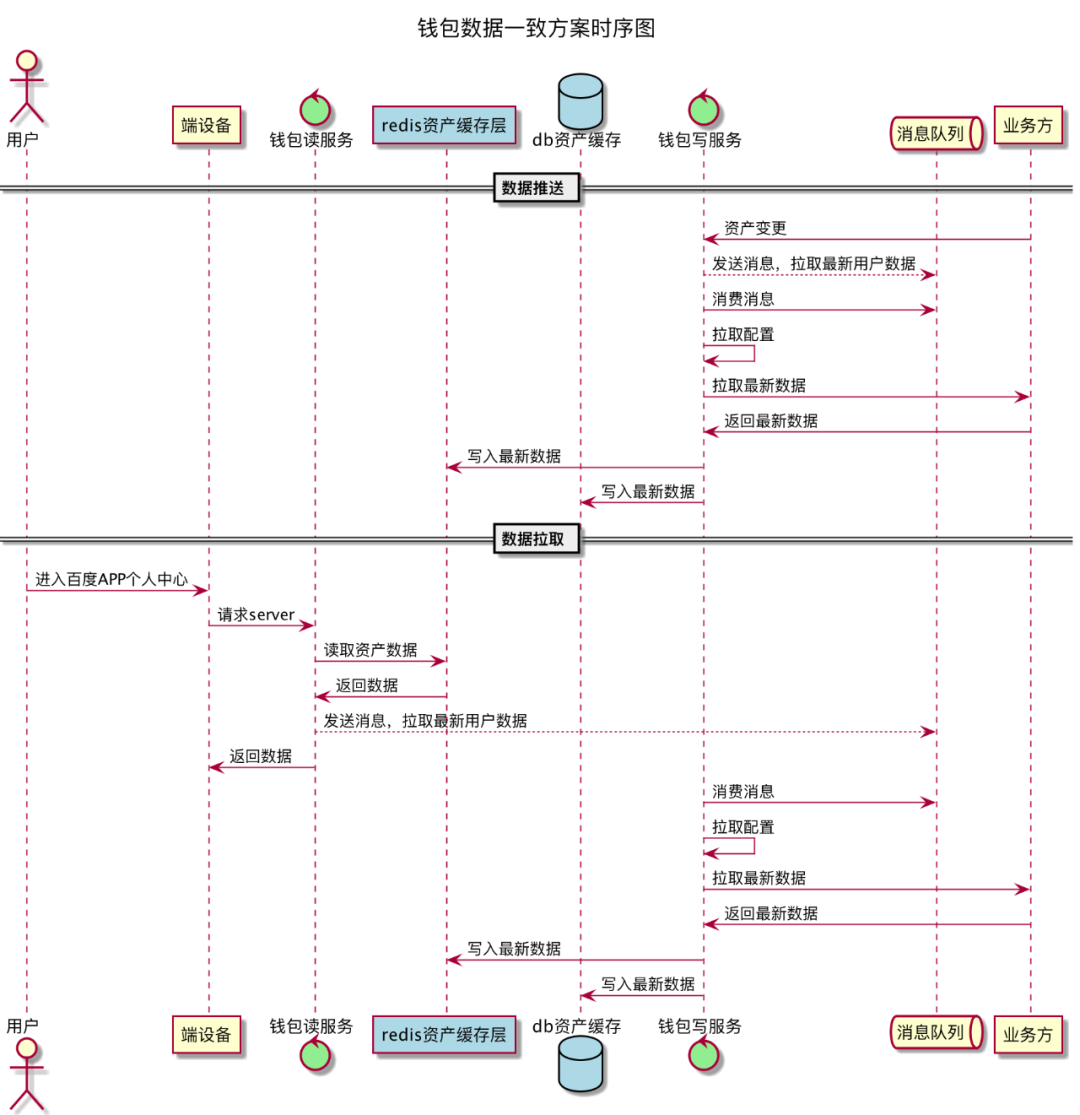

图4-4 钱包数据一致方案时序图
配置化主要分为两部分：接入配置化和展示配置化。通过分析发现，不同业务方的接入、展示需求不同，于是我们抽象共同的信息，生成通用基础信息，对于业务个性化信息，采用扩展模型记录业务特殊配置。汇总业务方基础配置+扩展配置后，放入Redis缓存中。对于钱包展示配置，底层设计展示通用配置，比如展示名称、文案、跳转链接、图片Url、背景图Url，对于特殊展示需求，可配置到扩展信息，比如外露Icon、展示金额，配置信息同样放入Redis缓存中。
项目上线初期，配置信息新增与更改的频次都很高，容易发生修改错误的风险，导致C端用户体验受损。于是我们设计版本号+白名单方案进行放量控制，新版本发布需与白名单用户相关联，配置生效后先使用白名单用户线上进行验证，验证通过后逐步全流量。修改配置时，保存历史更改全量数据，用于配置信息异常时回滚。
由于钱包对业务方配置信息依赖较强，如果Redis异常时会影响钱包的稳定性，所以我们将配置信息同步配置到百度云控平台GCP中，作为Redis异常时的兜底。缓存有效期可以设置永久有效，在变更配置时同步更新Redis，同时需要同步更新GCP配置，及时下发。
