数据看板Grafana使用SLS源实战记录

3谢填填约 6 分钟

  • 0、引言

  • 1、SLS简介

  • 2、Grafana中的使用

  • 3、SLS简单使用

    • 3.1、SLS日志操作面板

    • 3.2、建立索引

    • 3.3、从一个简单的查询开始吧

  • 4、几种主流的图表语句怎么写

    • 4.1、饼图

    • 4.2、Stat图

    • 4.3、带趋势的Stat图

    • 4.4、仪表盘

    • 4.5、折线图

    • 4.6、表格

    • 4.7、Bar图

  • 5、结语

0、引言

作为当前“数据部看板”的管理者之一，说来惭愧，之前确实没有好好地去研究下Grafana以及各种数据源的详细配置，总想着等我下一个项目需要用到比较系统的看板，我再来捣鼓一下吧，然后，就没有然后了。

这一次正好碰上俊伟大佬正在整理即将裁撤的IDC机器上的ES源，准备切换到阿里SLS源，于是就有了这一次实践。

总体来说，难度不高，但是细节颇多，Grafana可定制化的配置确实丰富，如果你熟悉常用的SQL语法，那么SLS对你来说就不是什么难题。

1、SLS简介

SLS，是阿里云的日志服务。SLS能够提供一站式的数据采集、加工、分析、告警、投递与消费，这些功能性的介绍，在这里我们就不赘述，大家可以从阿里云官方产品功能介绍中了解。什么是日志服务 (aliyun.com)


本篇文章着重讲的是“查询分析”这一块的内容，我们使用SLS的Logtail进行日志采集到Logstore，然后对日志进行创建索引，调试查询语法，最后将其接入Grafana，最终落地为我们常用的数据看板的数据结果。

2、Grafana中的使用

实际上，我们要想将SLS当成Grafana的数据源之前，有许多工作要做的，这里对于这些前置的步骤不做详尽的讲解，大致步骤如下：

购买SLS服务 > 创建项目 > 创建Logstore > 新建机器组 > 机器组内主机安装Logtail > 日志自动采集 > 日志创建索引 > 配置Grafana新增SLS源 > 在看板中使用查询分析

我们可以看出，前置的准备工作基本是属于运维相关的工作，我们接下来着重讲一讲如何使用SLS的查询和分析。

3、SLS简单使用

在将日志采集到SLS之后，即便我们最终是要在Grafana中进行呈现看板结果，但还是要先在SLS的日志操作面板先进行调试、配置、建立索引。

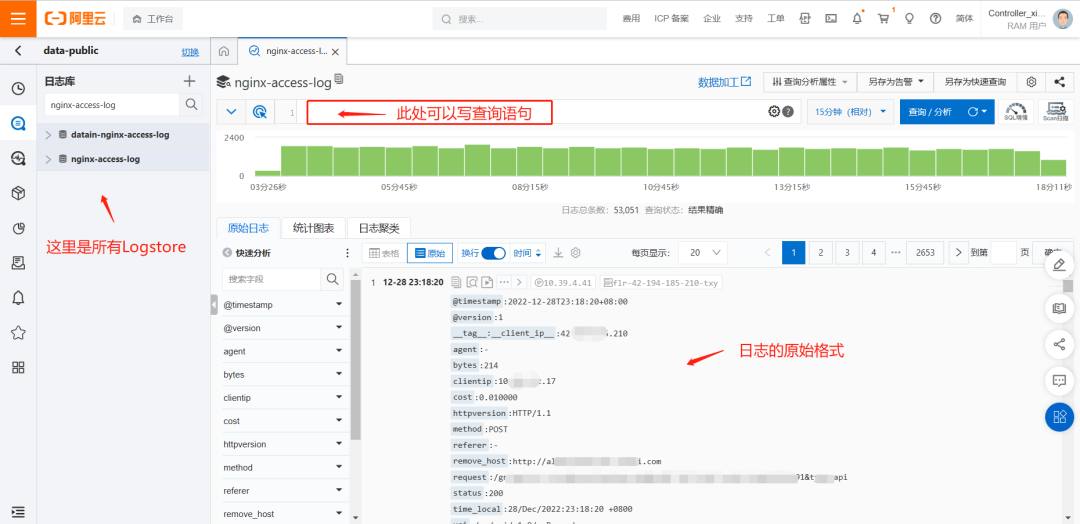

3.1、SLS日志操作面板


整个操作面板，我觉得简单使用的话，可以分为三大块：

  • 左侧是日志库（Logstore），我们这里以Nginx的access日志为例；

  • 右侧上方有一个可以进行查询语句调试的输入框，其余的按钮是一些配置按钮；

  • 右侧下方是日志内容，默认是显示原始格式的日志，如果没有特殊需求，直接看原始格式已经够用。

3.2、建立索引

一般情况下，在建立Logstore的时候，根据自己选择的日志格式，从日志来源的机器组当中会获取Demo的日志格式，然后提示我们是否自动生成索引。

如果我们的日志格式与第一次配置的时候的格式一样，那么自动生成的索引基本可以覆盖所有的查询键值。

但是在我们使用的时候，除了一些通用的日志（例如nginx、php的错误日志），还会有我们程序自定义格式的日志，而且可能存在日志键值变动调整的情况，那么这时候我们就需要自己去建立索引了。

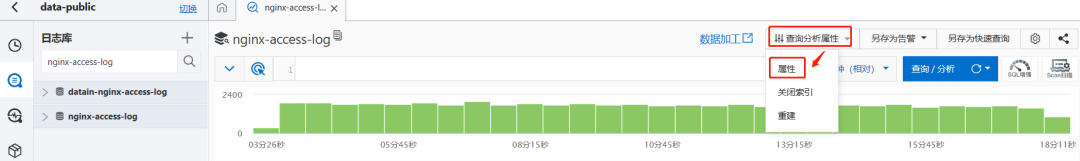

建立索引，首先我们要从这个入口进入：

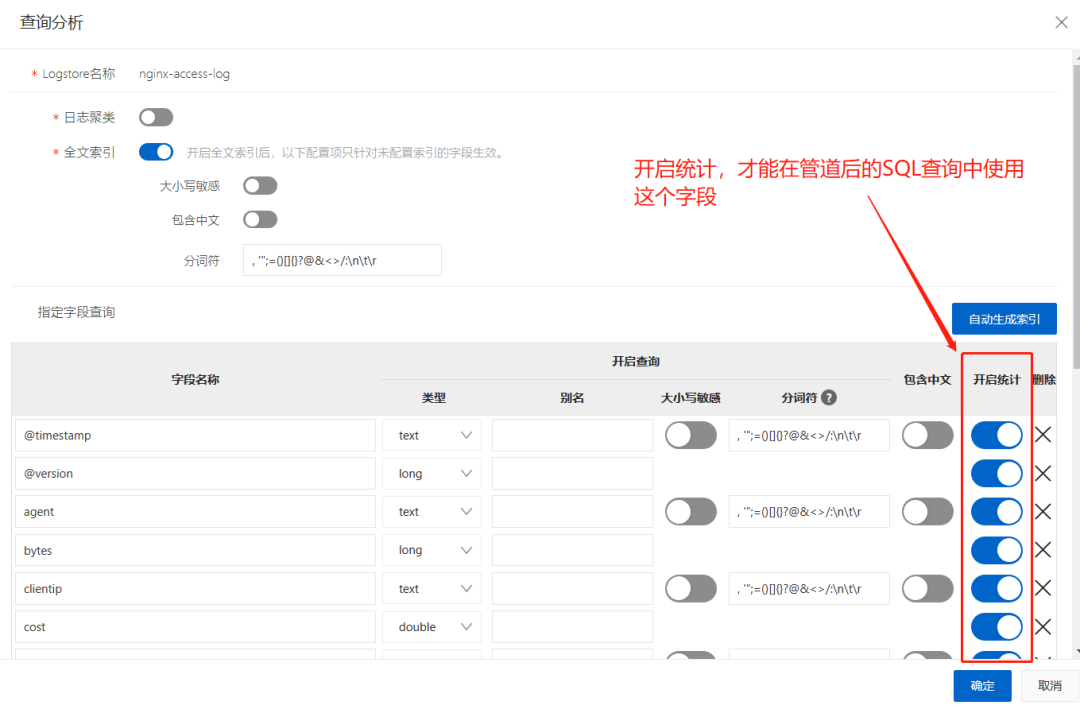

随后我们只需要添加我们日志中的字段名称即可，这里有一个地方需要注意，如果添加的字段是需要在管道后的查询语句中使用，就需要勾选“开启统计”：

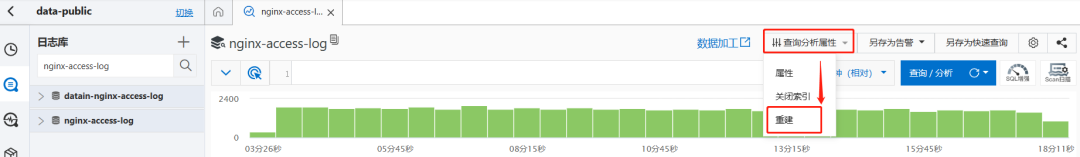

并且，当我们创建了新的索引，只会对创建该索引之后的数据生效，历史数据就需要进行“重建”，重建操作可以从这个入口进入：


3.3、从一个简单的查询开始吧

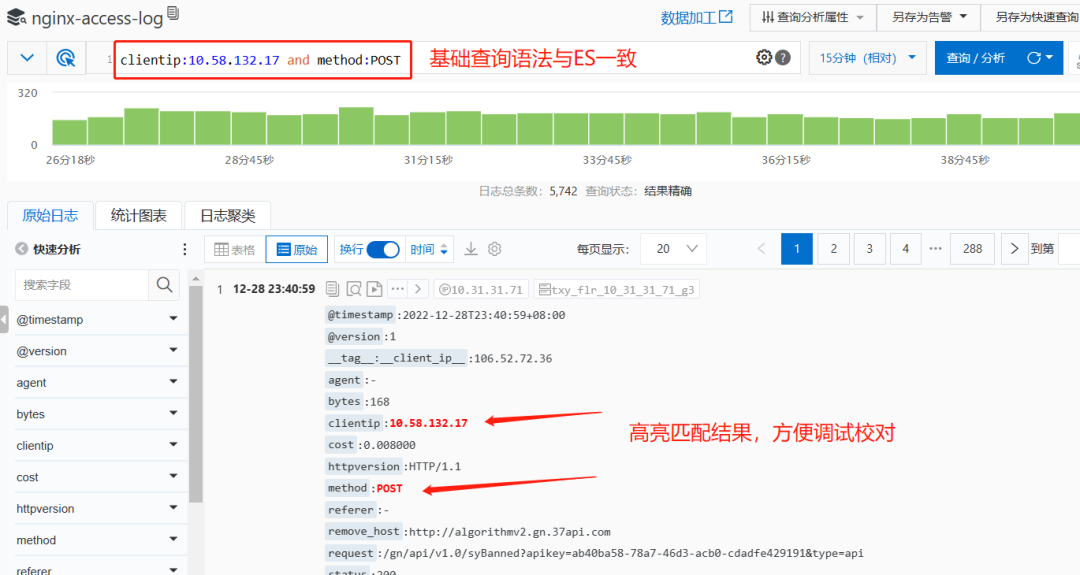

最简单的查询，就是直接查询日志属性，其语法与ES一致。

接下来，我们进阶，来看看SLS特有的语法，其语法格式如下：

基础查询 | SQL查询

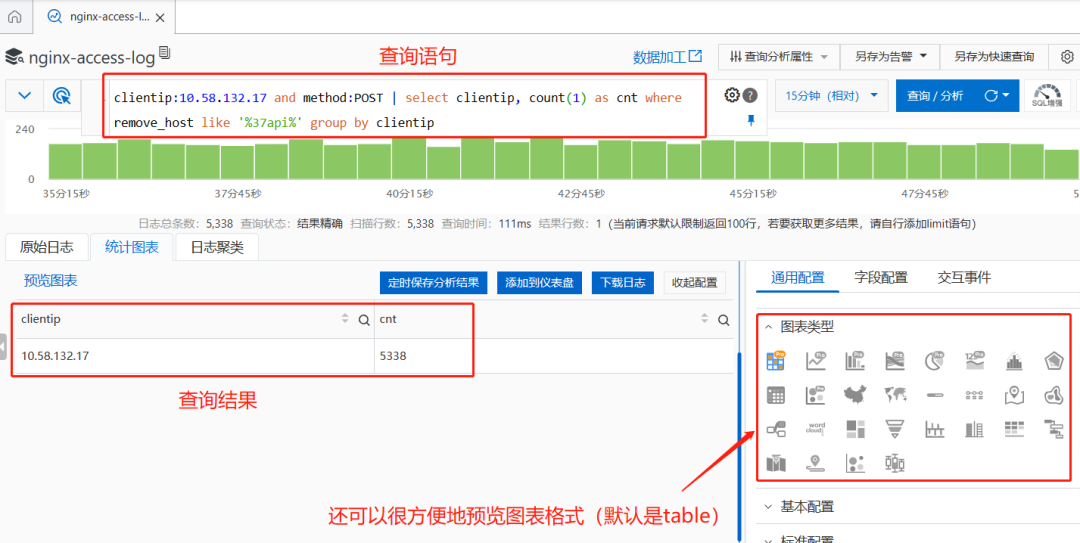

基础查询，就是上图我们展示的与ES语法一致的部分，那么管道 | 之后的SQL查询，实际上就是基于基础查询之后的结果，通过SQL语法再一次进行过滤和处理，来看个例子：


clientip:10.58.132.17 and method:POST | select clientip, count(1) as cnt where remove_host like '%37api%' group by clientip

管道之后的SQL语法是不是很熟悉呢？没错，它是符合我们常用的SQL语法标准的，不同的地方在于SLS封装了不少专用的函数。

你是否发现，在这段SQL当中，没有 FROM 子句，没错，SLS不填写FROM默认就是查询当前Logstore的数据。

4、几种主流的图表语句怎么写

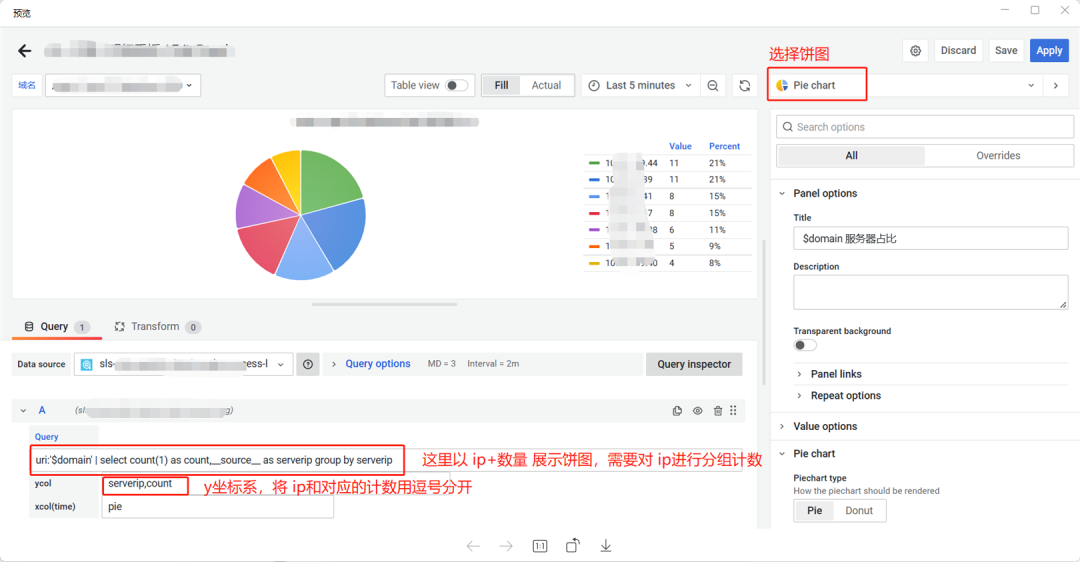

4.1、饼图


uri:'$domain' | select count(1) as count,__source__ as serverip group by serverip

上图是一个简单的饼图例子，我们要呈现的数据结果，例如这里想要展现各个ip数量的占比情况，那么用饼图就很合适。

其语法主要是 GROUP BY  IP，然后 COUNT(1) 进行计数。

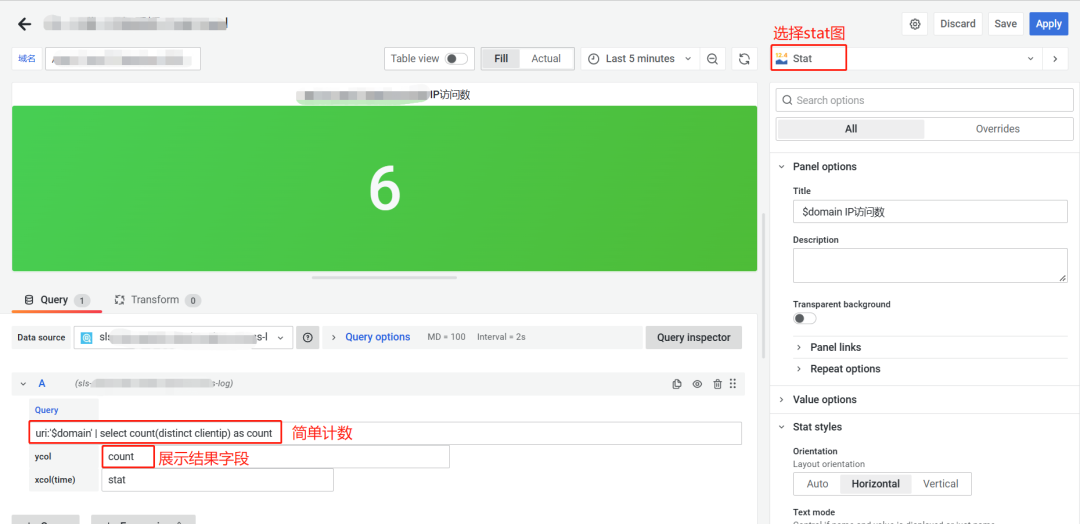

4.2、Stat图


uri:'$domain' | select count(distinct clientip) as count

上图是一个简单的Stat图的例子，这里就更简单了，使用 COUNT 进行计数，然后将计数结果字段配置到 y坐标轴进行呈现即可。

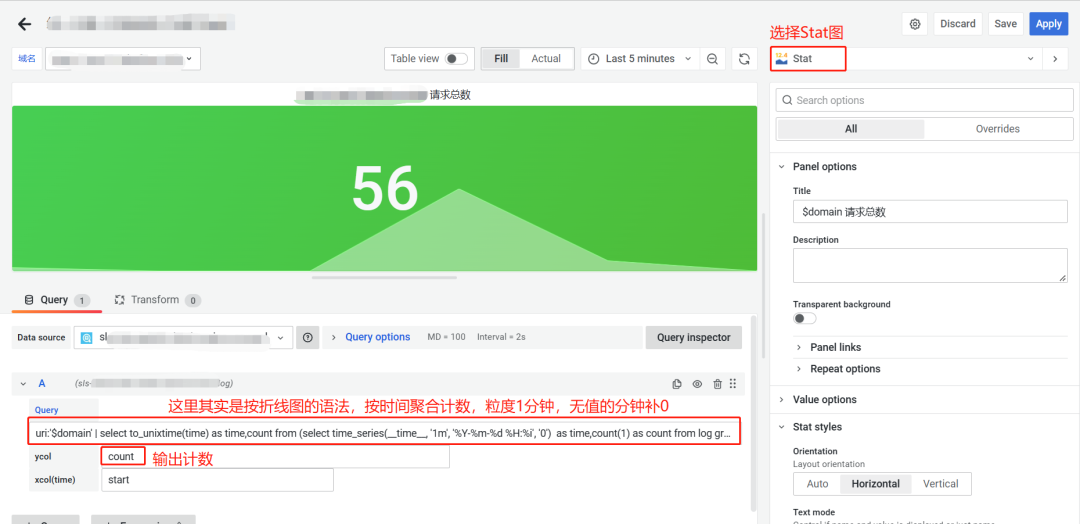

4.3、带趋势的Stat图


uri:'$domain' | select to_unixtime(time) as time,count from (select time_series(__time__, '1m', '%Y-%m-%d %H:%i', '0')  as time,count(1) as count from log group by time order by time limit 10000)

可以简单的理解，带趋势的Stat图，其实就是折线图的Stat图呈现，其SQL语法与写折线图无异。

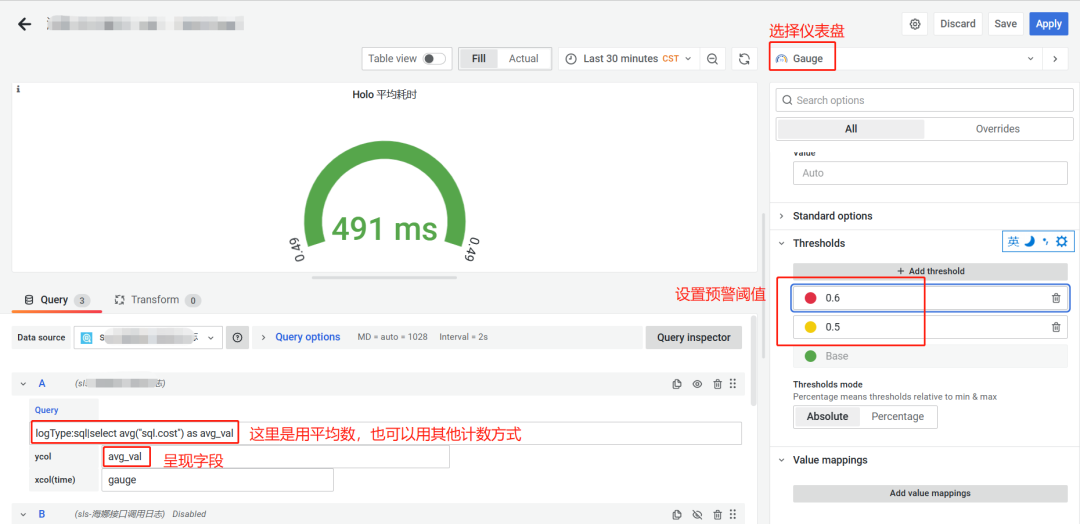

4.4、仪表盘


logType:sql|select avg("sql.cost") as avg_val

上图是一个HOLO的sql耗时仪表盘，取平均数来进行呈现数据。右侧的阈值设置，是我临时配置的方便展示效果用的，请勿参考这个配置，你需要根据真实的数据场景定义合适的阈值。

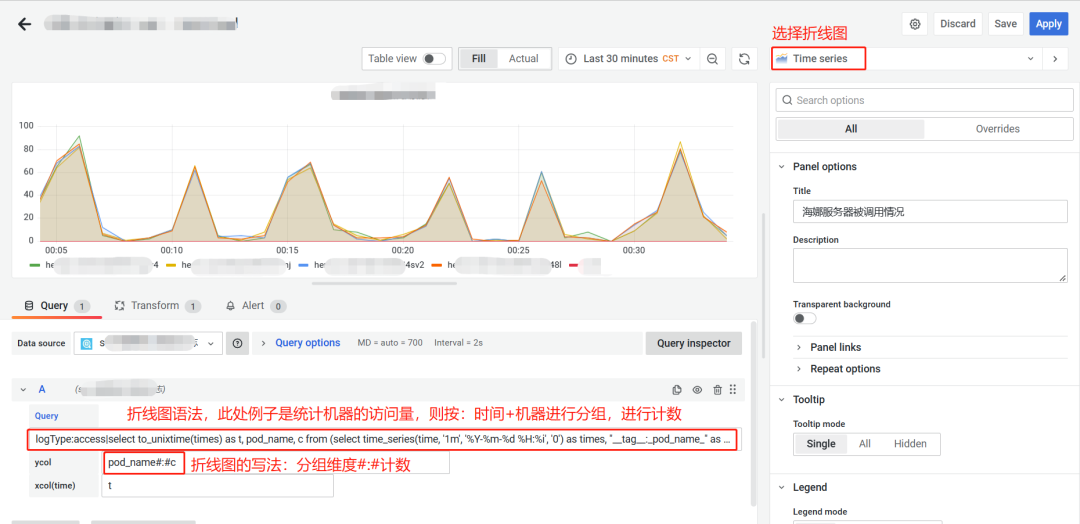

4.5、折线图


logType:access|select to_unixtime(times) as t, pod_name, c from (select time_series(time, '1m', '%Y-%m-%d %H:%i', '0') as times, "__tag__:_pod_name_" as pod_name, count(1) as c from log group by times, pod_name order by times limit 10000)

折线图稍微复杂一些，主要表现在需要进行时间+自定义维度的分组，这里是以时间+机器作为分组，那么就需要 GROUP BY 时间，机器。

示例的SQL写法当中，写子查询是为了进行时间轴的平铺，方便进行按分钟的补0，如果你有更好的写法，请不吝赐教。

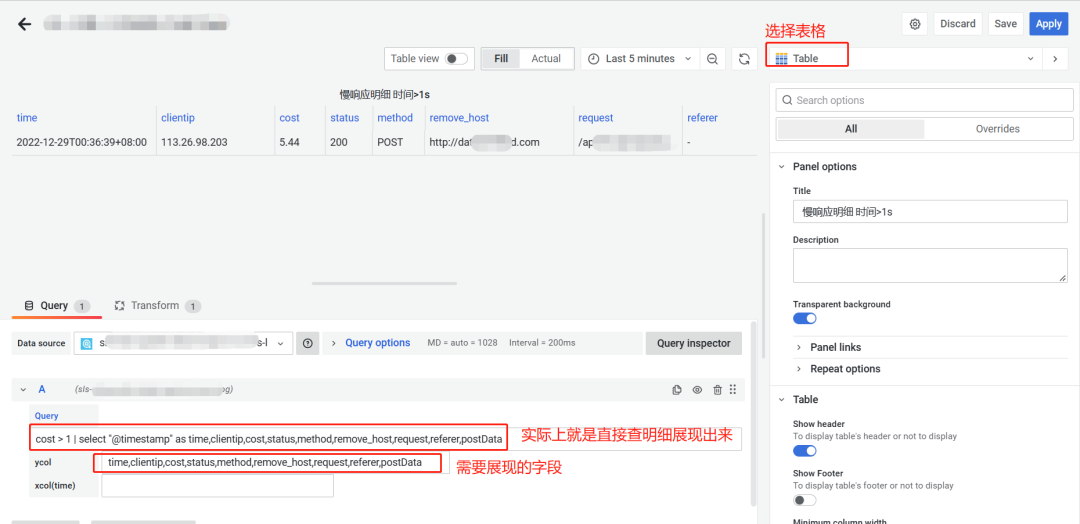

4.6、表格


cost > 1 | select "@timestamp" as time,clientip,cost,status,method,remove_host,request,referer,postData

表格一般是用来展现日志明细的，即一条一条列出来我们需要查看的字段，常见的情况基本不需要进行聚合和计算。

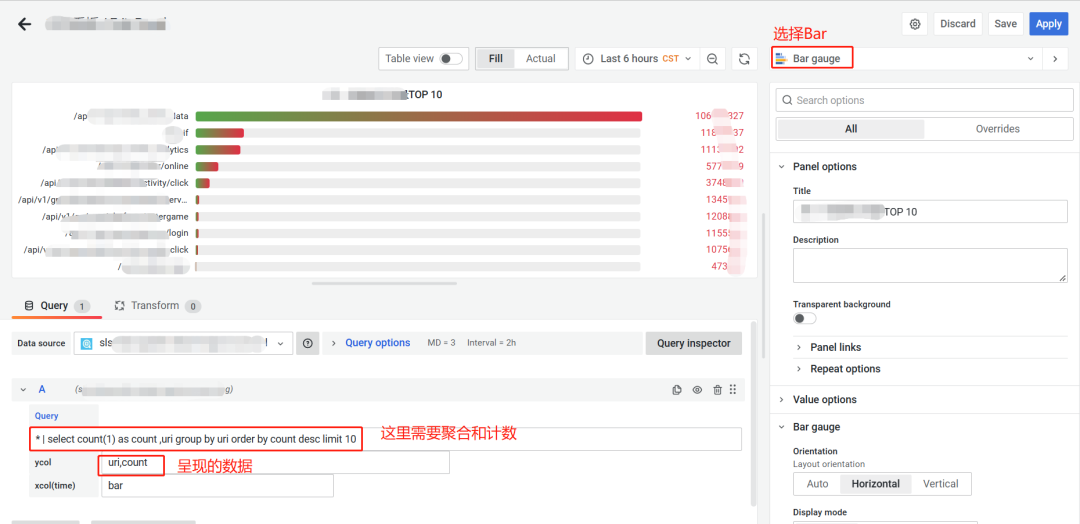

4.7、Bar图


* | select count(1) as count ,uri group by uri order by count desc limit 10

你发现没有，实际上一旦涉及计数，基本就是需要GROUP BY，这里示例中的Bar图，只需要进行一个维度的聚合，对其进行计数展现，即可呈现出想要的效果。

5、结语

SLS目前我也只是小试牛刀，对于我们常用的数据呈现样式，基本上通过1~2层的聚合和计数即可实现。

如果你也有兴趣，那么请快快来接入我们的“ 数据部看板 ”吧，期待我们能碰撞出奇妙的火花，让数据看板为你的项目保驾护航。
