漫谈古玉沁色及其受沁机理（10）

漫谈古玉沁色及其受沁机理（10） 陈逸民  陈莺 古玉受沁的机理 玉器的钙化问题，一直是收藏家十分关注的问题，不少收藏爱好者把所谓的钙化现象看作判断玉器真伪的标志。许多古玉特别是良渚玉器往往会被沁成这种鸡骨白色，鸡骨白色习惯是又被称为钙化。 其实，玉器的钙化问题是一个多年来在不明白玉器的化学组成和玉器的物化反应而形成的一个不太科学的观念，严格说来，在所谓的玉器钙化上，玉器本身并没有产生分子结构的变化，玉还是玉（即链状硅酸盐或层状、架状硅酸盐），并没有变成钙（独立的钙氧化物），只是玉器表面分子排列发生的变化。 所谓钙化的玉器，在扫描电子显微镜下，其显微结构已经明显变松，即堆集密度显著降低。所以，所谓钙化的术语与事实不符，因为透闪石受沁后其矿物未变，并没有钙的增加。古玉受沁后的显著变化是显微结构变松，由此导致了其半透明度的丧失及褪色变白。其原理和同为水的固体状态的冰和雪的差异相似，即冰因是致密的所以具有透明度，又因带有一定的杂质而有色调，而雪因疏松而呈不透明，虽含杂质而是白色。 [1] 当然，对于这样一个已经约定成俗的观念，并不一定要把它纠正不可，我们只要知道，所谓钙化，指的是玉器表面的一种白化现象就可以了。当然，也不能把这种白化现象作为古玉真伪的唯一鉴定依据。 也有研究证明古玉加热后，会使玉料材质发生变化。闻广先生做过实验，鸡骨白和象牙白，是对玉器经过加热处理的结果。 新石器时代制陶工艺的成就，加热的条件已经具备，因此对玉料加热已经成为可能。 在玉器初步成型后进行加热处理，然后再刻纹饰，使雕刻更为容易。因为加热后，玉器表层硬度剧烈降低，而使雕刻工具的问题容易得到解决。 如前所述，玉器的密度越高，越不容易受沁，而加热能使玉器的密度发生变化，变得容易受沁。而受沁后，玉器的比重和硬度会发生变化。这样会使得玉器更容易受沁，这是一个循环的过程，使得玉器在自然状况下，容易发生表面变化。这也许是良渚玉器不少呈鸡骨白色的原因。 但是，绝不能把古玉的受沁机理简单地认为仅仅是物理变化，事实上，在长期埋藏地下的过程中，古玉表面也会产生常温下的化学变化。在外部因素即玉器成器后所遇到的外部环境的变化，也就是玉器所处环境的压力、酸碱度、湿度、气氛以及和化学物质的接触情况等等的变化中，古玉表面会产生不同的变化，古玉出现的黄色沁、红色沁和褐色沁，就是因为化学变化的结果，它们是古玉成分中的铁的化合物逐渐还原的结果。这种化学反应是一个复杂的过程，完全可能有其他元素的掺合，因此古玉表面的沁色会显得色彩斑斓。

3-106查海出土的玦

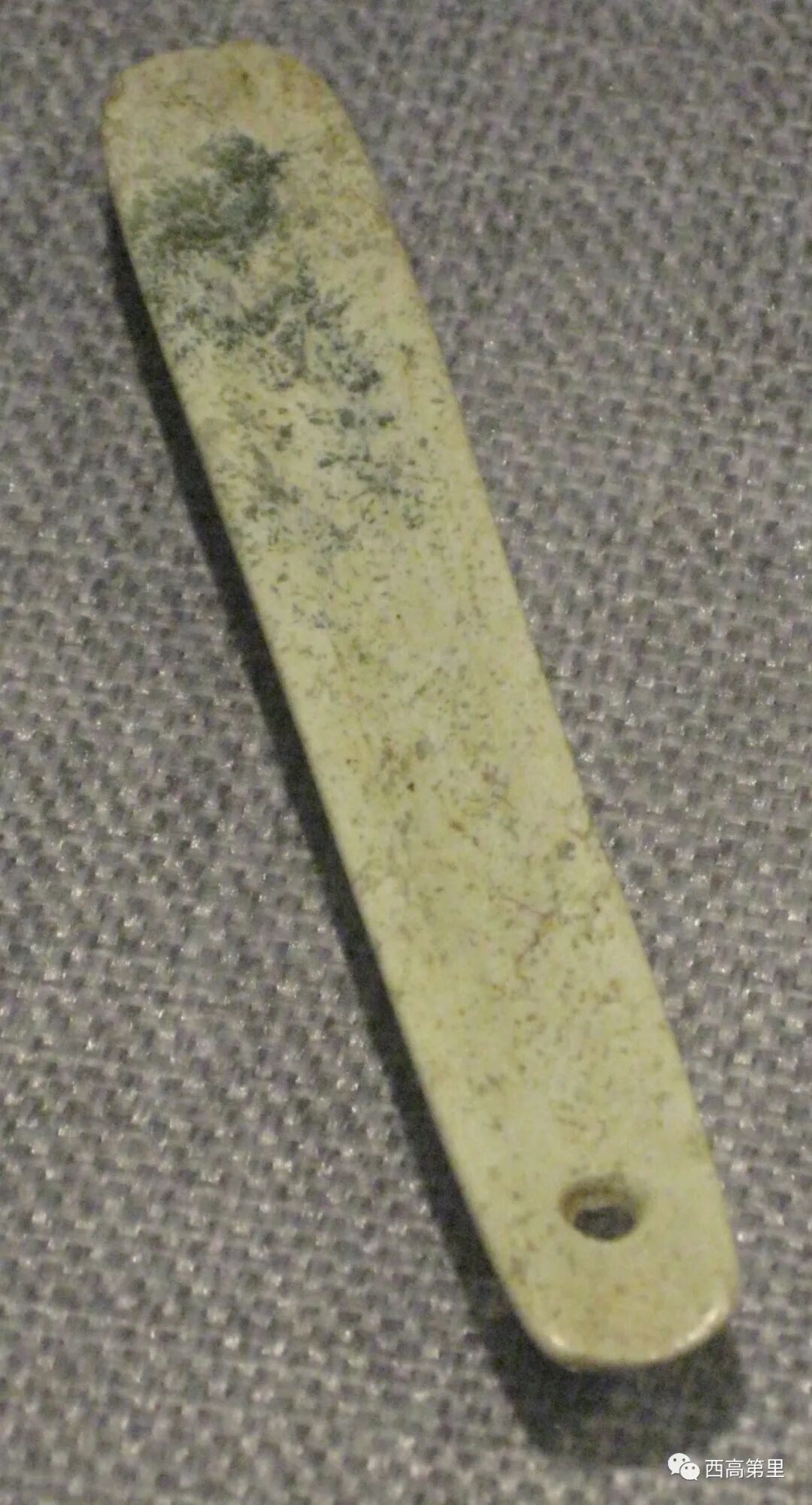

3-107查海出土的匕形饰

受沁较深的古玉，仅凭外表很难区分什么是真玉（软玉），什么是假玉（叶蛇纹石）。但有一种外观特征很值得重视， “ 即总体受沁较深的软玉制器，时常残留有半透明的未沁斑点，例如查海所出的多件玦及匕形饰等等均有之（如图 3-106 和 3-107 所示），而受沁的叶蛇纹石假玉制器一般无此特征。 ” [2] [1] 闻广，《鸡骨白与象牙白古玉》，台湾《故宫文物月刊》第 134 期，第 116-129 页。 [2] 闻广，《古玉的受沁》，台湾《故宫文物月刊》第 132 期， P101 。
