一个实现跳转到更多页面的黏性交互的通用组件

搜李忠义约 5 分钟


本文字数：3344字

预计阅读时间：9分钟

背景和现状

随着移动互联网的快速发展，通信费用大幅降低，信息爆炸，应用软件展示的信息越来越来，为了有效地组织和展示信息，各大移动平台都提供了列表滚动组件方便开发者使用。 RecyclerView 是  Android 平台使用频率很高的列表滑动组件，它简单易用且能够实现复杂多样的效果，同时既支持竖向滑动又支持横向滑动。
在实际开发中， RecyclerView 中的内容横向向左滑动到 RecyclerView 的最右边后需要让用户看到更多信息是很常见的需求，为了实现此需求，需要通过交互形式提示用户进行操作跳转到更多内容展示页。传统的技术方案是在 RecyclerView 末尾添加一个 item view 用来提示用户点击跳转，这种技术方案有如下的缺点：
  1. 增加了开发工作量，每个需要实现跳转需求的 RecyclerView 都需要增加一个多余的 item view ；
  2.  RecyclerView向左滑动到最右边后，需要用户二次操作，手动点击才能实现跳转；
  3. 这种交互方式很生硬，让用户觉得很无趣，降低了更多页面的曝光率；

全新的技术方案

本技术方案能完美解决传统技术方案的缺点，实现了一个通用组件 HorStickyNavLayout ，采用全新的、更加人性化的交互流程。将有更多跳转需求的 RecyclerView 作为 HorStickyNavLayout 的子 view 即可，没有多余的开发工作量；RecyclerView 横向向左滑动到最右边后，继续滑动有黏性跟手效果，同时逐渐露出根据滚动距离变换的提示文案，整个交互过程顺滑有趣，松手后直接实现跳转，提高了页面跳转的转化率。而且，本技术方案还兼容处理了fling惯性滑动，更加的流畅，提升了用户的使用体验。

原理简述

本技术方案提供了一个承载RecyclerView的父ViewGroup HorStickyNavLayout，RecyclerView大小和 HorStickyNavLayout 一致， HorStickyNavLayout 中额外添加一个 FooterView 去负责绘制提示文案，初始状态， FooterView 放在 HorStickyNavLayout 的最右边外侧，即 FooterView 不在可见区域内。当 RecyclerView 向左滑动到最右边后，继续滑动的时候，将 HorStickyNavLayout 内容整体向左滚动，这样 FooterView 就会进入可见区域，同时在 FooterView 的可见区域内绘制提示文案，根据滚动距离来显示不同的提示文案，若滚动距离小于（等于）阈值（MAX_WIDTH）绘制“继续滑动”，若滚动距离大于阈值绘制“发现更多”。需要说明的是，如果是 fling 惯性滑动（手指离开屏幕时，view 还会进行一个继续滑行的动作，称之为 fling ）导致 RecyclerView 向左滑到了最右边，让惯性滑动将 HorStickyNavLayout 内容整体向左最多滚动 MAX_WIDTH 距离，目的是保持在“继续滑动”完全露出的状态即可，符合用户日常交互习惯。滑动结束，若 HorStickyNavLayout 内容滚动距离小于阈值 MAX_WIDTH ，通过动画继续向左滚动，让“继续滑动”提示文案完全露出，若滚动距离大于阈值，通过动画回弹（向右滚动），直到保持在“继续滑动”完全露出的状态。

技术方案的详细阐述

HorStickyNavLayout组件实现原理

  • 首先讲一下 HorStickyNavLayout 组件的结构： HorStickyNavLayout 继承自 FrameLayout, HorStickyNavLayout 被 inflate 之后（onFinishInflate 回调时机），此时就只有一个子 view RecyclerView ，将 RecyclerView 存储在 mChildView 变量中以供在测量阶段使用，然后将 FooterView （后面会讲到）添加到 HorStickyNavLayout 里。在测量（measure）阶段，将 RecyclerView 的测量高度存储在 mHeight 变量中以供在布局阶段使用。在布局（layout）阶段，将 FooterView 放在 orStickyNavLayout 最右外侧。

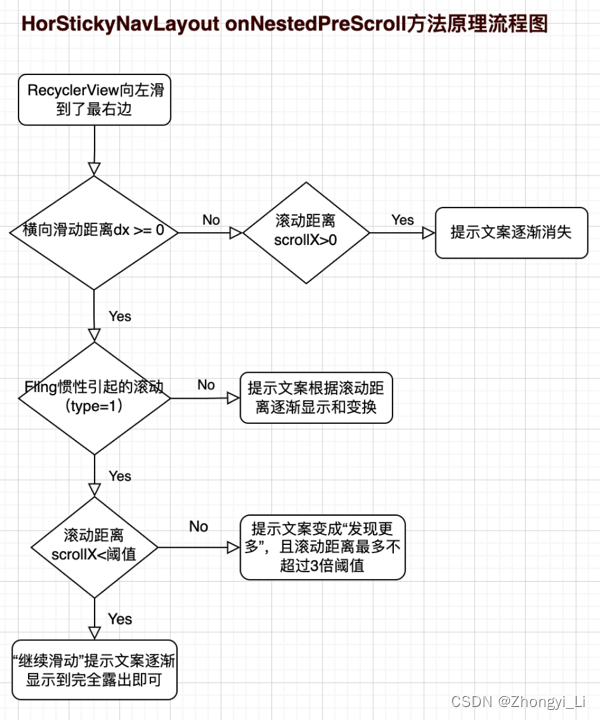

  • 接着讲一下 HorStickyNavLayout 的核心功能实现：orStickyNavLayout 实现了 NestedScrollingParent2 接口，通过这个接口和 RecyclerView （实现了 NestedScrollingChild2 接口）配合实现嵌套滑动。 RecyclerView 作为 HorStickNavLayout 的子 view ， RecyclerView 开始滑动的时候，会通过 onStartNestedScroll 方法通知 HorStickNavLayout 嵌套滑动开始了，在这个时机 HorStickNavLayout 可以做一些初始化的工作，紧接着 RecyclerView 会通过 onNestedPreScroll 方法把 recyclerView （target）、滑动距离（dx 、 dy）和引起滑动类型（type）信息通知给 HorStickNavLayout ， HorStickNavLayout 根据这些信息分情况进行处理：
  1. RecylerView 向左滑到了最右边且是向左滑动（dx大于等于0）时，提示文案逐渐露出（图1），进一步分情况处理：
  • 如果 HorStickNavLayout 当前的滚动距离 scrollX 小于阈值，说明提示文案还没有完全露出，那么让 HorStickNavLayout 内容最多滚动不超过阈值的距离，保证提示文案“继续滑动”处于完全露出状态即可（图2），符合用户的交互习惯；
  • 如果 HorStickNavLayout 当前的滚动距离 scrollX 大于阈值，为了实现黏性效果，让 HorStickNavLayout 的内容可以继续滚动，滚动距离最多不超过3倍阈值（图3）；
  • 如果是 fling 惯性引起的滑动，由于惯性的原因， onNestedPreScroll 会被回调很多次，为了优化用户体验，分情况处理：
  • 如果是手指触摸导致的滑动，将滑动距离dx换算成 HorStickNavLayout 内容（其实就是子 viewRecyclerView 和 FooterView ）需要滚动的偏移距离 by ，调用 scrollBy 方法执行滚动，同时把滚动距离 scrollX 传给 FooterView 绘制提示文案（图1）；

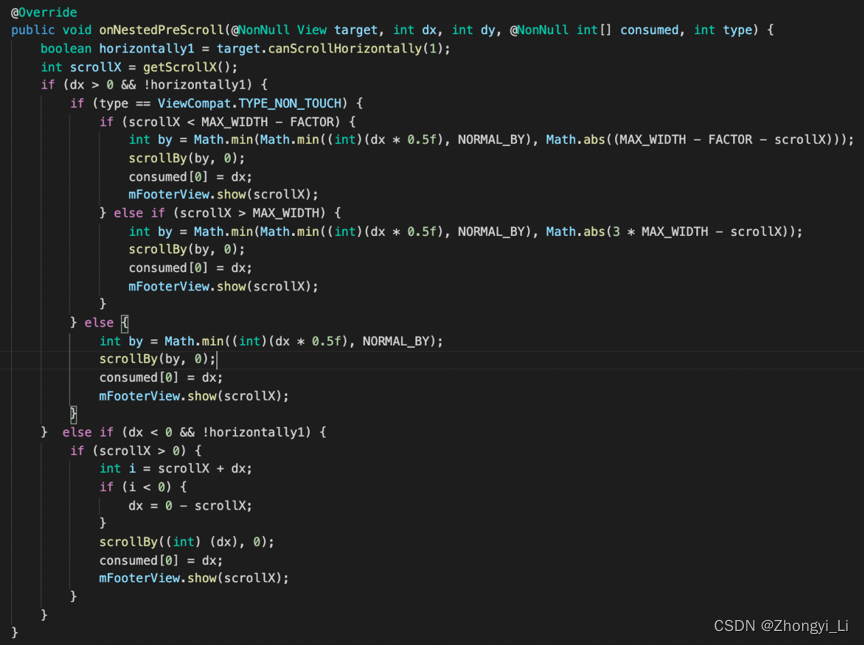

  • RecylerView 向左滑到了最右边且是向右滑动（dx小于0）时，此时 HorStickNavLayout 内容向左滚动了有一段距离，即 scrollX 是大于0的，那么让 HorStickNavLayout 中的内容向右滚动，提示文案逐渐消失，最多滚动到 scrollX 等于0，然后，无论是触摸引起的还是 fling 引起的多余滑动距离， HorStickNavLayout 不再处理，交由 RecyclerView 继续处理，这样实现了嵌套滑动的连贯性。源码如下：

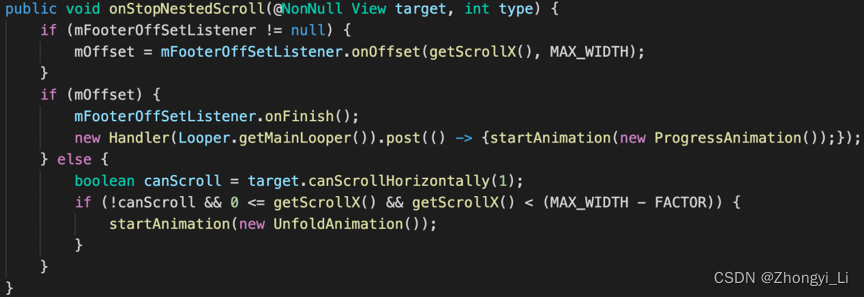

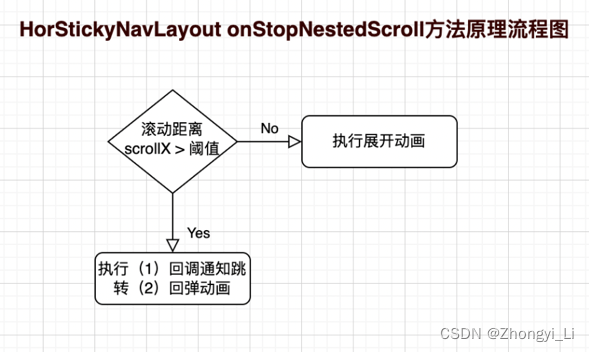

    • 滑动停止时，RecyclerView通过onStopNestedScroll方法通知 HorStickNavLayout ，HorStickNavLayout根据当前的滚动距离 scrollX分情况处理：


    1. 如果滚动距离 scrollX 大于阈值，那么执行 OffSetListener 接口的 onFinish 方法回调给外部，实现跳转逻辑，并且执行 ProgressAnimation 动画，将滚动距离回弹到完全展示“继续滑动”提示文案状态（图2）；
    2. 如果滚动距离  scrollX 小于阈值（图1），执行 UnfoldAnimation 动画，让 HorStickNavLayout 内容滚动到完全展示“继续滑动”提示文案状态（图2）；源码如下：


    FooterView的原理：

    FooterView是用来绘制提示文案的组件，FooterView根据 HorStickNavLayout 内容的滚动距离 scrollX 将 canvas 向右平移，然后将提示文案逐个在 canvas X 轴负方向上绘制，并且 x 值保持不变，这样可以实现，随着滚动距离 scrollX 从小到大，提示文案是逐渐露出并且是固定在最右边的效果。
    至此，本技术方案使用到的原理及步骤介绍完毕。

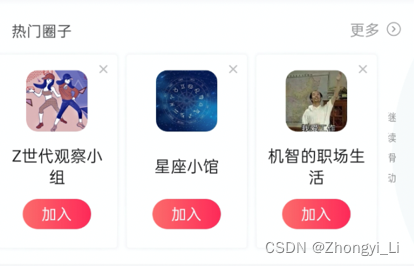

    图1

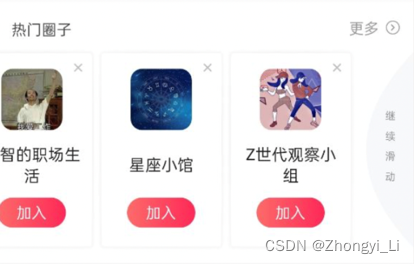

    图2

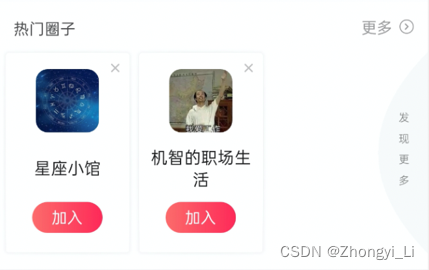

    图3
