Android包体积优化方案-动态资源管理系统

动态资源管理系统是货拉拉目前使用的用于管理离线so、动画资源、字体文件的组件，对于减小包体积起着重要作用。具体使用方法参考开源代码中介绍（github.com/HuolalaTech/hll-dynamic-res-plugin ）

前言

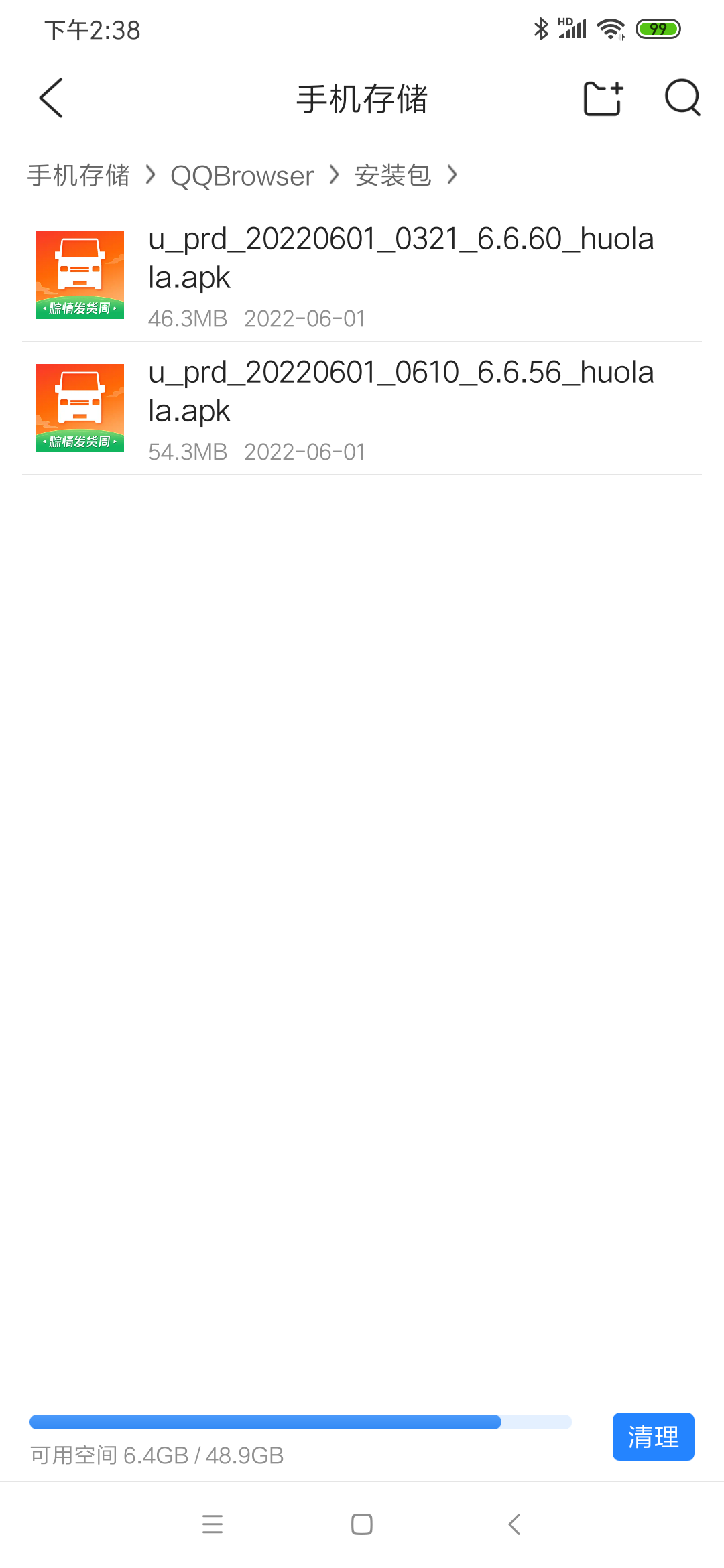

• 随着公司业务的扩展，货拉拉用户端apk包的体积也不断变大，过去一年，用户端android组进行了大量的瘦身工作，取得了较为显著的成果。再使用常规方法,，已经很难优化包体积了。

• 我们可以把一些使用频率相对较低的资源不打包进apk，并在需要时下载到本地（例如动画文件，字体，zip压缩包，so库等）

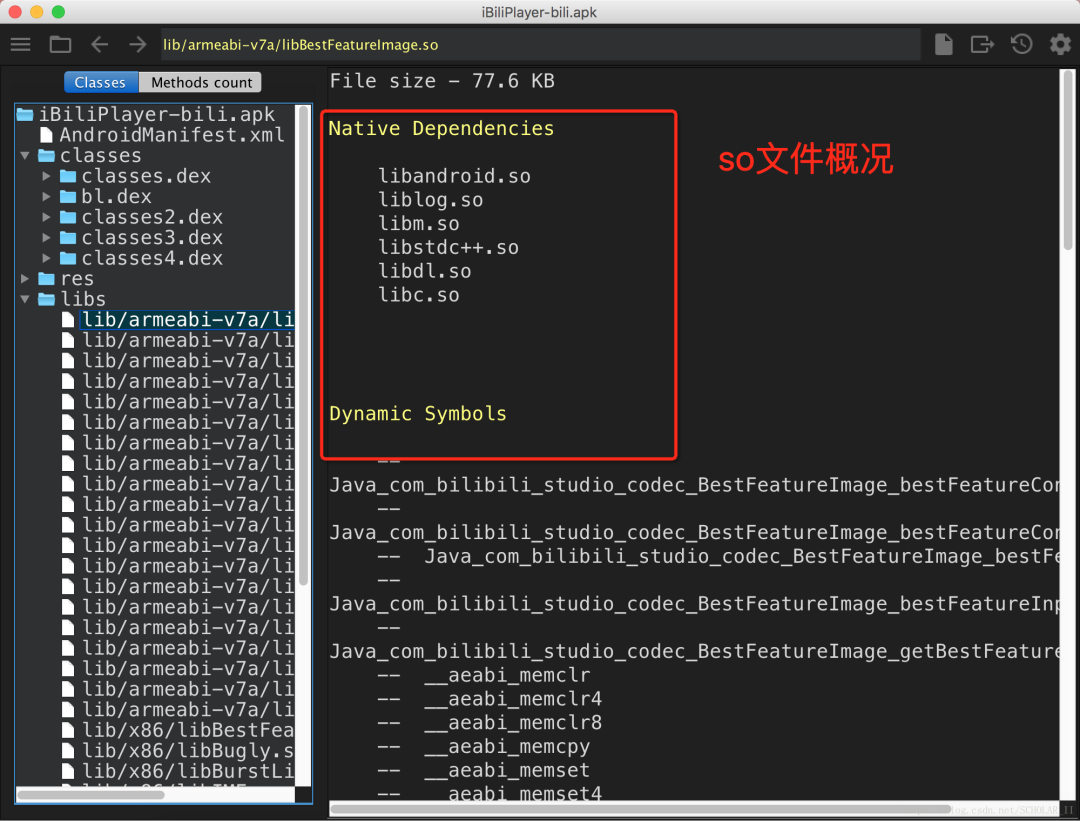

• 我们注意到，货拉拉用户端apk中，使用了35个以上的so库，并且都支持arm64-v8a和armeabi-v7a这2种abi，结果就是so体积成倍上涨。用户端生产环境下的apk，解压缩后，存放so包的lib目录，占据了整个应用41%的大小。

• 因此动态资源管理系统是下一个优化的重点，动画，字体和zip包只是普通文件，完全可以支持动态下载并使用。而so文件本质上就是一种可动态加载并执行的文件，将 so文件动态下发是切实可行的，但是要将它从 apk中剔除并保证稳定性并不是一件易事。

1. # 行业方案

• 未找到现成的github项目或者三方sdk方案，来实现动态资源管理。

• 部分博客提供了动态管理so文件的思路，但是缺少完整流程。

• 行业目前并未提供完整的成熟方案供我们使用，需要我们自己造轮子。

1. # 功能和方案

• ## 实现功能

• 资源分类，预定义了字体，帧动画，so这3种内置资源，以及单个文件，多个文件这2种可自定义资源。

• 提供通用的加载动态资源方法，所有资源均可由此加载。

• 内置资源，提供默认的应用方法，外部可以直接应用。自定义资源，用户自行决定如何应用。

• 对于所有资源，提供可配置的方便快捷打包方式，减少手动操作。

几个概念

• 资源加载：将动态资源通过下载，校验，解压等方式，映射到本地文件的过程。

  该过程对所有资源通用，sdk使用方无需修改资源加载方式。

• 资源应用：动态资源对应的本地文件应用到具体业务中。例如动态字体资源的应用，就是为TextView设置一个新的字体。

  该过程每个资源不同，sdk使用方无需修改内置资源的应用方式，对于自定义资源，需要使用方自行决定应用方式。

• 资源打包：包括生成一个待上传的资源文件，以及生成资源的Java描述(DynamicPkgInfo类)。so资源还包含了一些方法的hook操作。

  该过程对所有资源都适用，统一使用可配置的dyanmicresresplugin插件完成。sdk使用方无需修改资源打包方式，但是可通过配置dyanmic_plugin.gradle文件，配置打包过程。

• ## 通用资源加载

• 如何确定资源已经下载过了，避免重复下载？

  Java代码中，使用DynamicPkgInfo类来描述资源，该类中包含了资源的版本号。我们比较该类和本地数据库中的资源版本号，如果不同，才会下载资源。

• 下载资源是否提供多线程下载，断点续传等功能？

  本sdk只提供了下载接口，未提供实际下载功能，因此如需这些功能，需要调用者自己实现。

• 如何校验资源，防止被篡改？

  DynamicPkgInfo类中包含了资源校验信息，我们利用该类，对下载好的文件进行md5码，文件长度，文件名称的校验。

• 如何判断资源是否压缩包，以及如何解压缩？

  目前简单的采用后缀名是否为.zip判断，使用使用Java内置java.util.zip包下工具解压。

• 如何校验解压后的资源子文件，防止被篡改？

  DynamicPkgInfo同样包含了zip包中所有子文件的校验信息，我们利用它，来校验所有解压后的文件。

资源应用

• 字体资源应用，从加载好的本地文件中，创建系统Typeface字体对象，并设置到TextView上。

• 帧动画资源应用，从加载好的本地文件中，创建系统AnimationDrawable帧动画对象，并设置到ImageView上。

• 字体和帧动画资源的应用流程，见第5章，内置资源应用流程。

• so资源应用流程，见第7章，so资源加载和应用解决方案。

• 自定义资源的应用，需要sdk使用者自己定义。

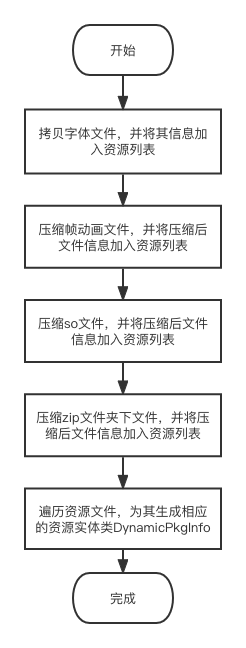

• ## 资源打包

我们使用dynamic_plugin gradle插件来完成所有资源的打包。

• ### 字体资源打包

• 扫描输入目录字体文件，将他们拷贝到输出目录。

• 为每个字体生成一个DynamicPkgInfo类的常量，代表该动态资源。

• ### 帧动画资源打包

• 扫描输入目录帧动画文件夹，将它们逐个压缩，并将压缩包输出到指定目录。

• 为每一组帧动画生成一个DynamicPkgInfo类的常量，代表该动态资源。

• ### so资源打包

• Hook系统System.loadLibrary方法的调用。

• 系统打包流程中，删除配置文件指定so文件，并将他们拷贝到指定目录。

• 扫描上面的so文件目录，将他们逐个压缩，并将压缩包输出到指定目录。

• 为每一个so压缩包生产一个DynamicPkgInfo类的常量，代表该动态资源。

• ### 自定义资源打包

• 单个文件的资源打包同字体资源

• 多个文件的资源打包同帧动画资源

• ### 运行产物

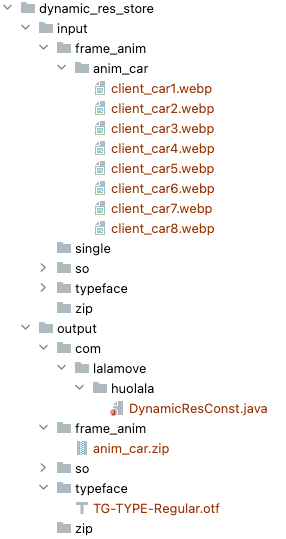

• 下图为该打包插件运行一次之后的产物。

• input目录，所有待打包资源的存放目录，我们需要手动把要打包的资源拷贝这里，例如字体文件拷贝到input/typeface目录下。注意so资源会在打包过程中，自动生成，无需手动处理。

• output目录，则是打包出来的产物，包括字体资源，so资源，帧动画资源等，我们可以手动将此目录下的打包后资源上传到服务器。

• DynamicResConst.java文件，该文件中生成了所有资源的信息。

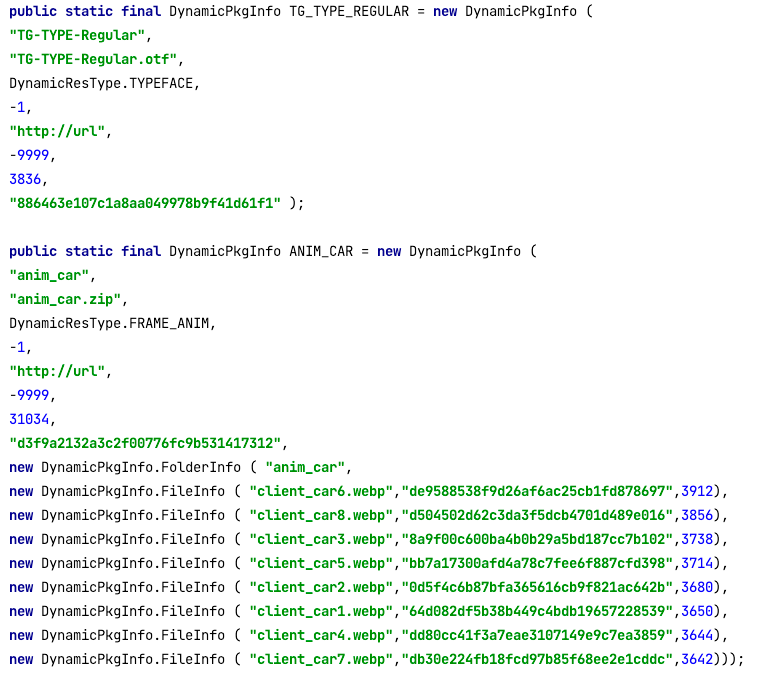

• DynamicResConst.java文件的内容，我们在这里也稍微看一下，图中为字体资源和帧动画资源的java描述。可以看到所有动态资源，都用DynamicPkgInfo类来描述。

• 单个文件资源，包含了资源的id，文件名称，资源类型，下载地址，版本号，文件长度以及md5码。

• 多个文件资源，除了包含上述信息外。还包含了该压缩包解压后，里面每个文件的名称，文件长度以及md5码

整体架构

由于整个系统功能较复杂，我们将其分为3个module。

• dynamicresbase：只包含md5,压缩解压等通用操作以及代表资源的实体类DynamicPkgInfo，该module为后面2个module的基础。

• dynamicrescore：提供了资源的加载和应用功能，目前包含字体资源，帧动画资源，so资源以及自定义资源。

• dynamicresplugin：为一个gradle plugin工程，提供了资源打包功能。

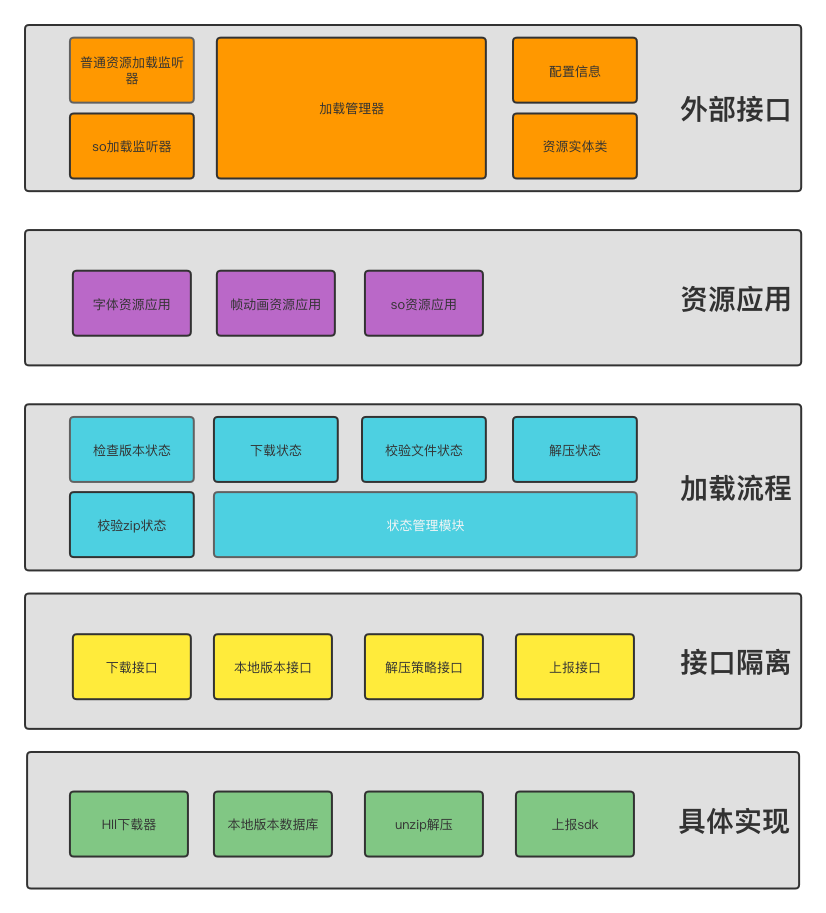

dynamicrescore模块架构

该库包括了动态资源加载和应用全过程，我们分为5层实现

• 外部接口层，主要为加载管理器和加载监听器，提供了所有外部的接口。

• 资源应用层，封装了几种内置动态资源的应用，字体资源，帧动画资源，so资源。

• 加载流程层，具体完成了资源的加载过程，主要采用状态模式实现，包括一个状态管理器，以及各种状态，例如检查本地版本状态，下载状态，校验文件状态等。

• 接口隔离层，主要是一些功能接口，例如下载功能，解压缩功能，上报功能等，隔离了底层实现。

• 具体实现层，各个具体功能的实现，例如数据库操作，java zip库等。

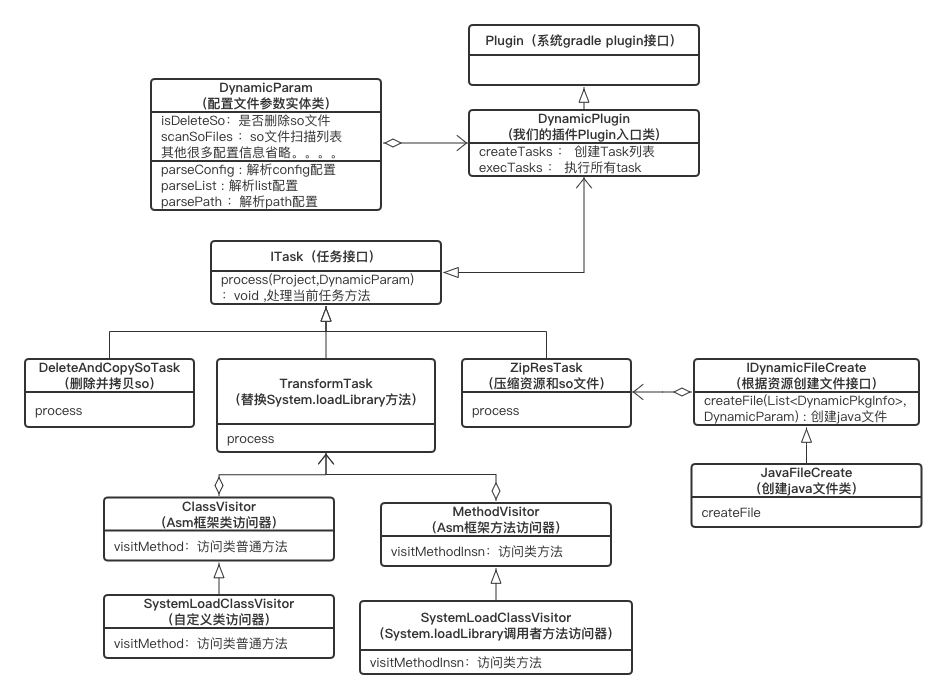

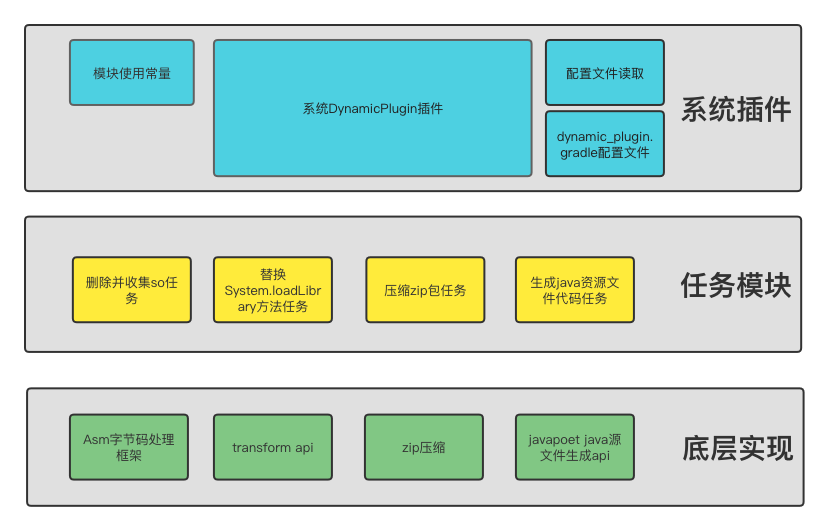

• ## dynamicresplugin插件架构

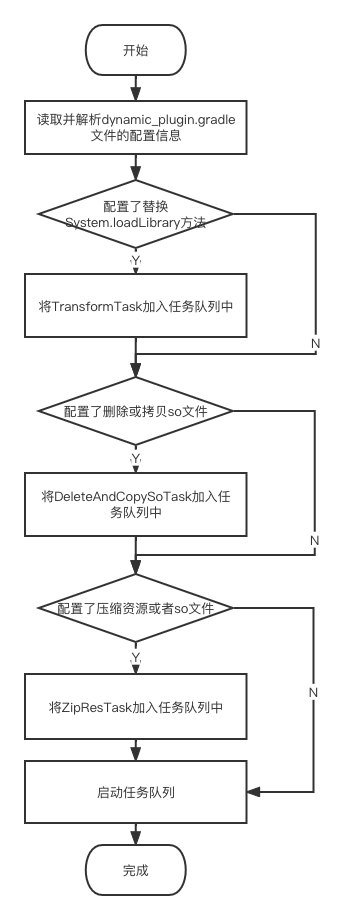

• 系统插件层，主要为系统gradle plugin的实现，以及对dynamic_plugin.gradle配置文件的读取和解析

• 任务模块层，包含了各个任务，例如删除并拷贝so文件任务，压缩zip包任务等。

• 底层实现层，包含了具体功能的实现，例如asm框架和transform api，zip压缩，javepoet代码生成等。

1. # 通用资源加载，内置资源应用流程

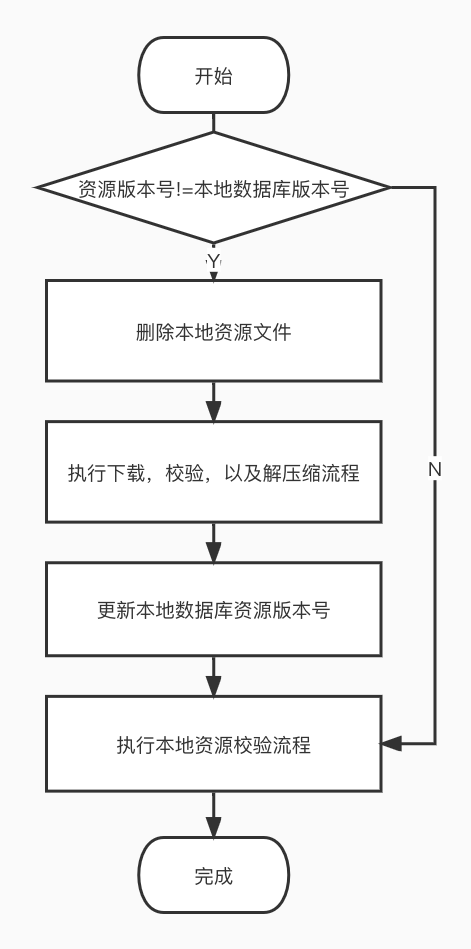

• ## 通用资源加载主流程

加载普通资源的主流程如下，首先判断资源包指定版本号和本地数据库版本号是否相同，如果想同，进入本地资源校验流程，否则进入下载流程。

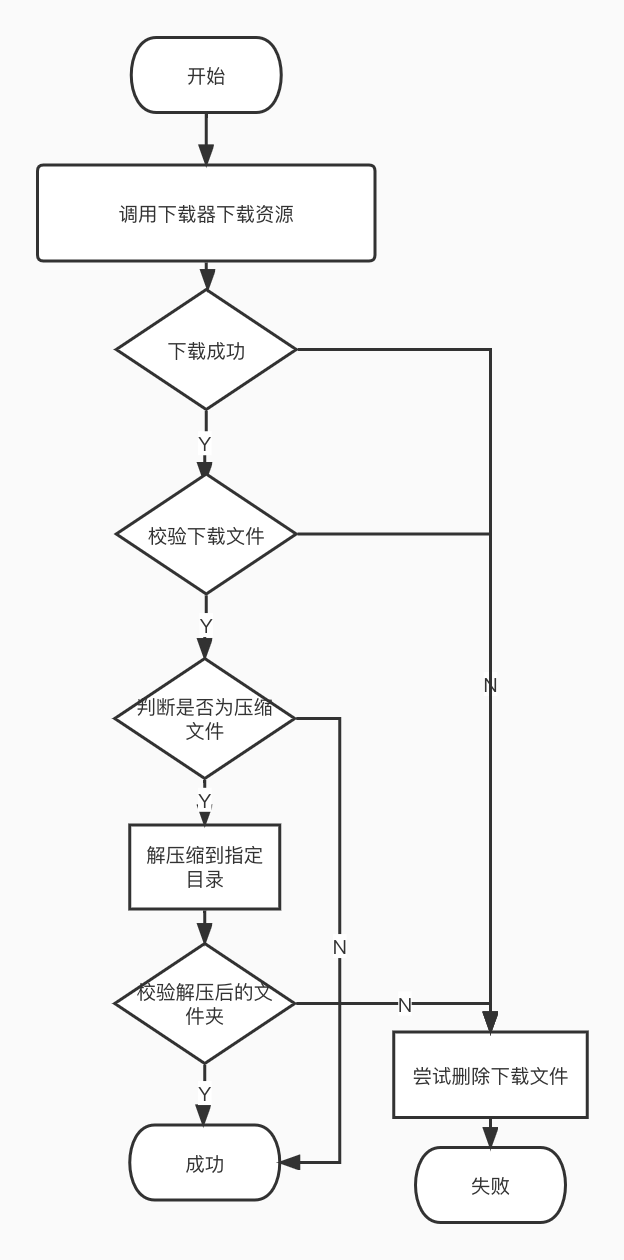

• 下载校验解压流程

• 我们首先调用下载接口下载资源。

• 如果下载成功，我们校验下载文件，下载失败，则尝试删除文件，并直接跳到失败结果。

• 校验下载文件成功，我们在判断是否为zip文件，对于zip文件，我们执行解压缩操作，非zip文件，直接成功。

• 解压缩完成后，我们在对解压后的所有文件执行校验操作。

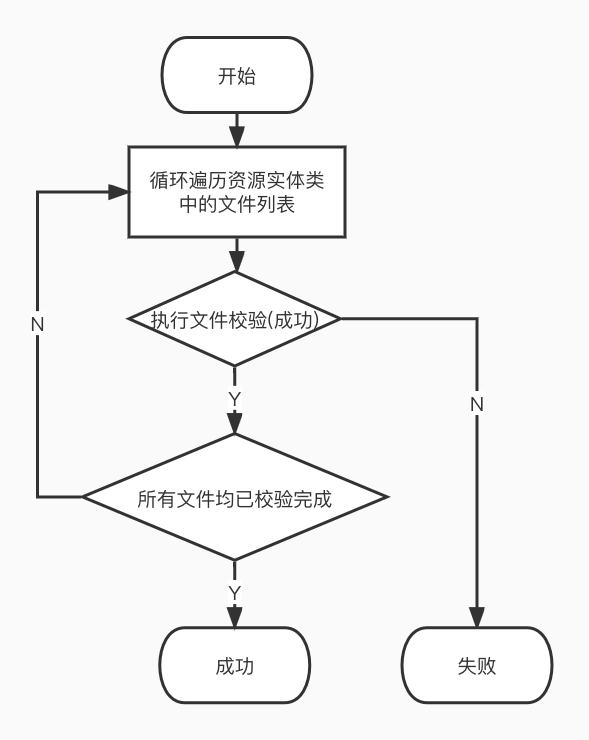

• 本地资源校验流程

• 对于下载并解压的压缩包资源，以及本地数据库版本和资源实体类版本号相同的资源，我们需要进行本地资源校验流程。

• 遍历资源包指定的字文件列表，对他们进行逐个文件检验就可以了。

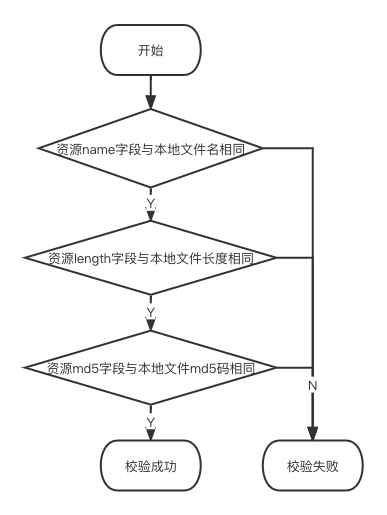

• ## 单个文件校验流程

资源实体类中指定的文件名称，文件长度，文件md5码和本地文件相同时，我们认为该文件校验成功了

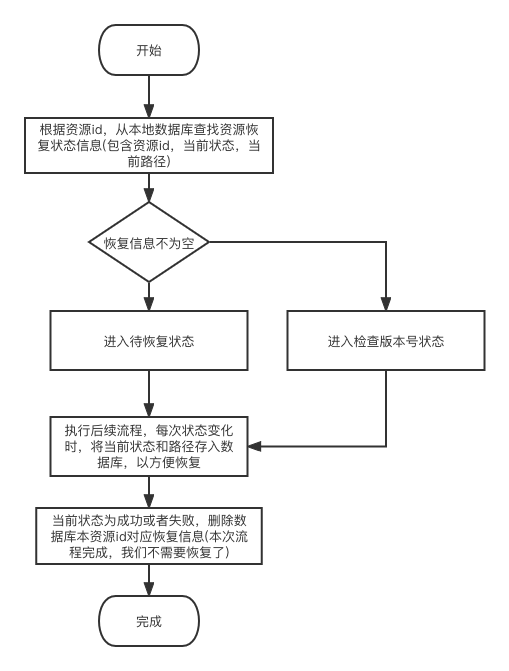

• ## 加载恢复流程

动态资源加载过程中，可能因为各种原因，导致加载未能得到成功或者失败的结果，而在中间状态被中断，如应用进程被杀死，手机关机等等。为了避免加载意外中断的情况下，完全从头开始进行加载，我们设计了一个动态资源加载的恢复流程，如果异常中断，我们下次加载资源时，可以恢复到当前状态，继续进行加载。

• 下载过程的恢复和断点续传，需要下载接口的实现者负责。

• 其他状态，我们在状态改变时，将资源id，当前状态和待处理文件路径，保存到数据库。

• 每次加载动态开始时，根据资源id查找数据库中是否有待恢复数据。

• 有待恢复数据，转到待恢复的状态，否则，直接去检查版本号状态。

• 资源加载成功或者失败时，从数据库中删除当前资源id对应的恢复状态。

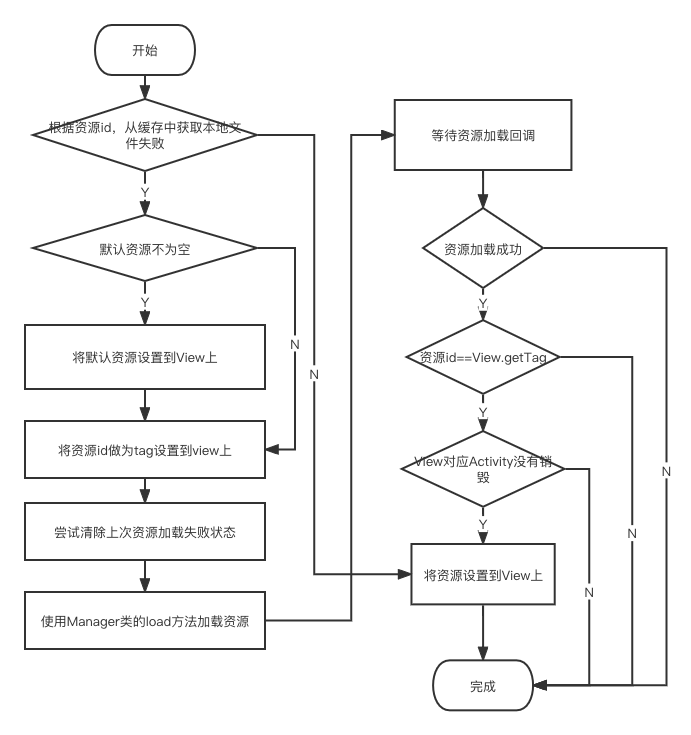

• ## 内置资源应用流程

前面我们总结了动态资源的加载流程，资源加载完成后，我们还需要将该资源进行应用，而这里我们要说的就是将动态资源应用到对应View上的流程。

• 根据资源id，从缓存中获取动态资源对应的本地文件。

• 文件获取成功，直接设置到view上，获取失败，进入下一步。

• 参数列表中的占位资源不为空，则将占位资源设置到View上。

• 将资源id设置到View的tag上，尝试清除上次动态资源加载失败状态。

• 使用管理器Manager类的load方法，执行之前的加载流程。

• 异步等待加载完成回调，判断资源id是否和View的tag相同，防止view被复用，导致的资源错乱情况。

• 如果Activity没有被销毁，则将资源设置到View上。

1. # dynamicrescore模块类设计

可与第4章，整体架构分层图对照着看

• ### 外部接口层

DynamicResManager类负责和外部交互，提供了初始化(init),加载资源(load),isResReady(判断资源是否就绪),clearFailState(清除错误状态等方法)等方法。

Config类，则可以向管理器提供线程池，下载器接口，本地资源信息接口，本地资源状态接口等配置信息。

AbsResInfo抽象类,代表动态资源。

DynamicPkgInfo类,AbsResInfo的子类，提供给外部使用，代表了一个动态资源实体。

DynamicPkgInfo.FileInfo，AbsResInfo的子类，资源实体内部类，代表了资源中的一个子文件。

DynamicPkgInfo.FolderInfo，AbsResInfo的子类，资源实体内部类，代表了资源中的一个子文件夹。

ILoadResListener接口，提供了加载资源时的回调功能，会回调加载成功，失败，状态变化，下载中进度

• ### 资源应用层

AbsResApply抽象类，实现了动态资源在ui元素上的应用。

TypefaceResApply类，AbsResApply的子类，代表了字体资源的应用。

FrameAnimApply类，AbsResApply的子类，代表了帧动画资源的应用。

AbsSoLoad抽象类，实现了so动态资源的应用。

RelinkerSoLoad类，AbsSoLoad的子类，使用Relinker第三方库最终load so库。

SystemSoLoad类，AbsSoLoad的子类，使用系统System.loadLibrary方法最终load so库

• ### 加载流程层

我们使用状态模式来控制整个动态资源的加载流程。

IState，状态接口，代表了加载流程中的一个状态。

InitState类，初始化状态。

CheckVersionState类，检查资源实体类版本号与数据库版本号是否相同状态。

DownloadState类，下载资源状态。

VerrifyFileState，校验下载资源状态。

UnZipState，解压缩下载资源状态。

VerifyZipState，校验解压后的所有文件状态。

IStateMechine，状态管理机接口，负责管理前面所有的IState对象。

DefaultStateMachine类，状态管理机的默认实现。

ResCtx类，状态管理机运行过程中的全局context对象，存储了路径信息，加载成功信息，加载失败异常等全局信息。

• ### 接口隔离和具体实现层

这2层的类，较为杂乱，限于篇幅，我们就不一一列举了。

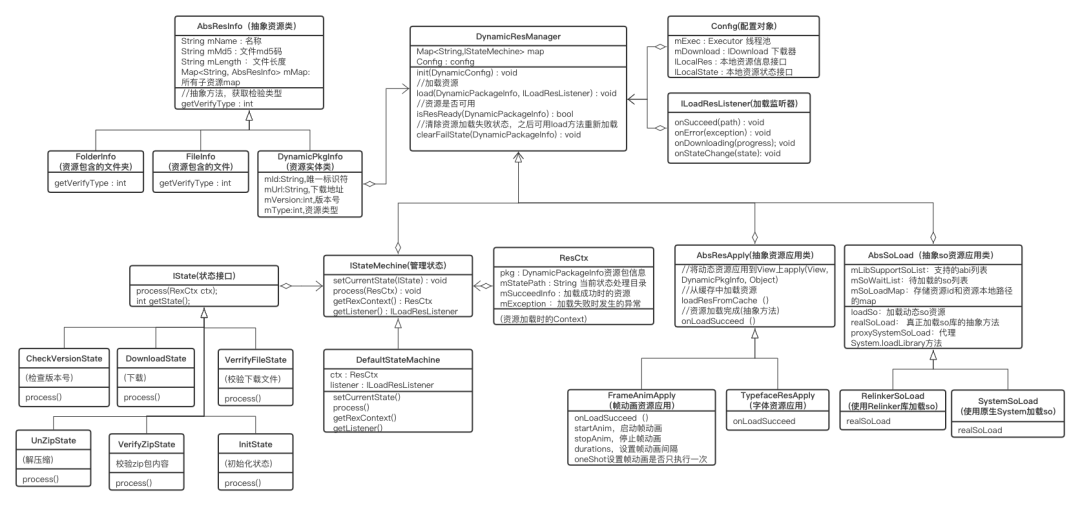

• ### 类uml图

#

1. # so资源动态化方案

• ## so资源打包问题

在打包so资源的过程中，我们遇到了如下问题。

• 如何移除apk中的so文件，并将他们收集起来？

• 如何将多个so文件压缩打包，并生成对应的信息？

• 如何保证第三方sdk缺少so文件时，不崩溃？

• ## so资源打包解决方案

• 移除并收集apk中的so文件

  看到移除 so文件可能有些同学会问，这不是只要在as中删除libs目录就搞定了么？这样会有几个问题

• 对于多个module的工程，我们需要逐个删除每个module下的libs目录，麻烦而且容易出错。

• 对于三方aar包中的so文件，我们就没法删除了。

• so文件变化需要人工维护，容易出错。

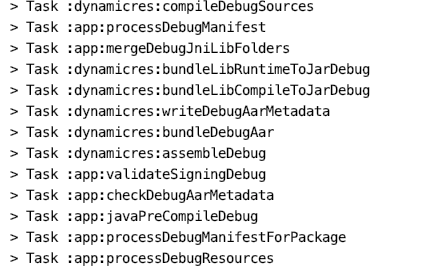

出于以上考虑，我们认为，在编译时期，自动删除并收集so文件是最优解，那么在编译时期进行以上操作呢？我们注意到as在进行build时，会有大量的系统提供的task在运行，那么这些系统task是否就完成了编译并收集各个地方的so文件，并把他们打包进apk的任务呢？

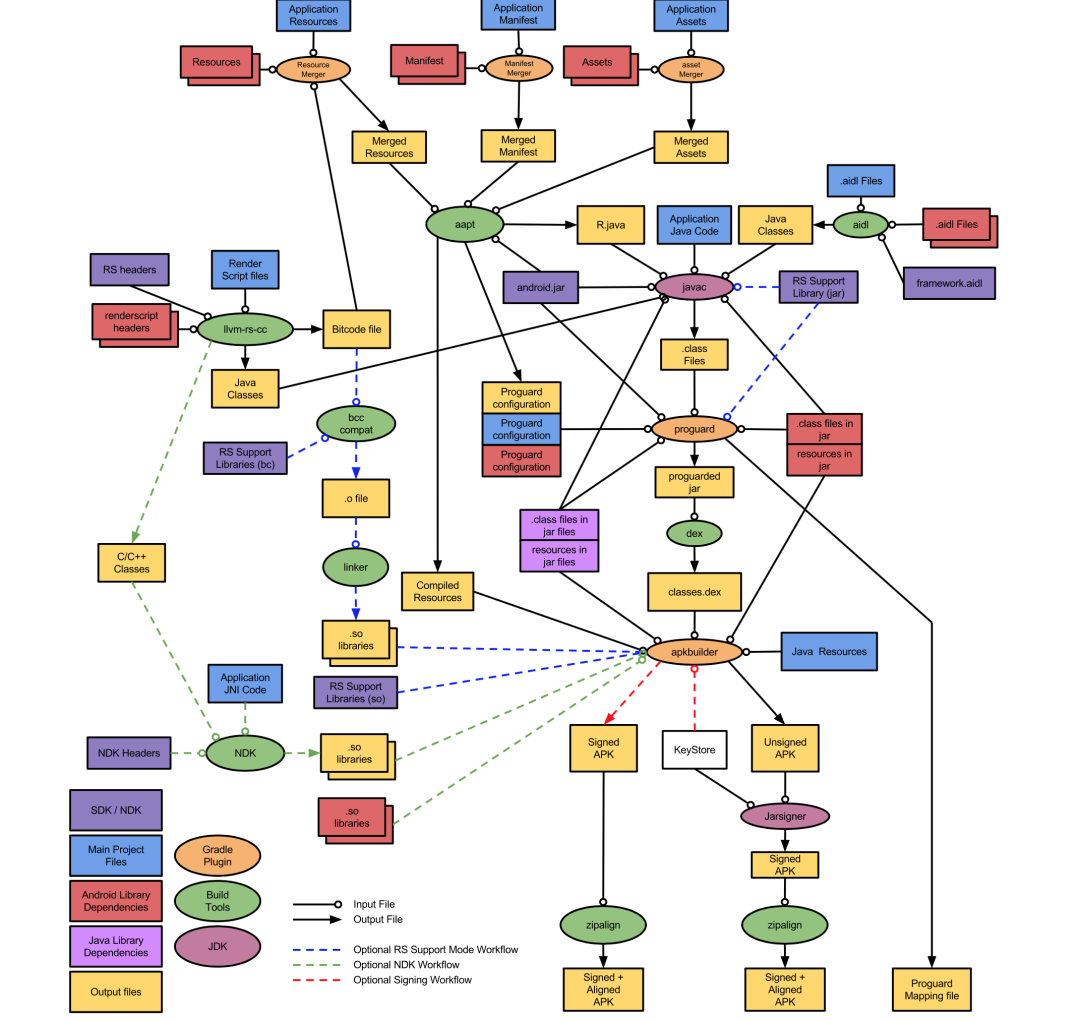

看一眼这幅超级复杂的apk构建流程图，嗯，可以看到，系统确实会在apkBuilder构建前，将本地的c/c++文件编译成so库，并将第三方的so库一起打包到apk中，我们需要寻找的就是收集所有so库的系统Task

通过查找资料，我们发现,确实有2个系统task会用来处理合并so库并且删除debug符号（注意，task名称可能与此处不完全相同）。

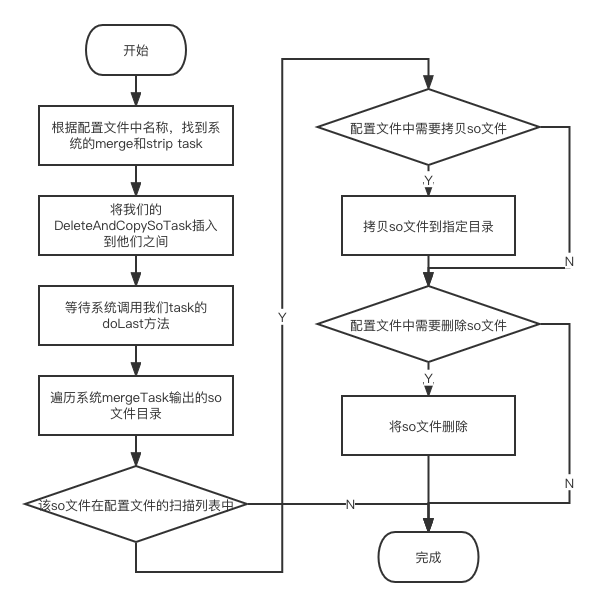

在我们的dynamicresplugin插件内部，我们新建一个名为DeleteAndCopySo的gradle task并将它插入到系统的merge和strip之间，利用该Task完成删除mergednativelibs目录下对应so文件，并将其拷贝到我们指定的新目录下。这样apk打包时，就不会包含动态化的so文件了

//获取系统的mergeTask
Task mergeNativeTask =TaskUtil.getMergeNativeTask(project);
//获取系统的skipTask
Task stripTask =TaskUtil.getStripSymbol(project);
//创建我们的DeleteAndCopySo task
Task deleteTask = project.getTasks().create(PluginConst.Task.DELETE_SO);
deleteTask.doLast(newAction<Task>(){
@Override
publicvoid execute(Task task){
        deleteAndCopySo(project, param);
}
});
//将我们的Task插入到merge和strip之间
stripTask.dependsOn(deleteTask);
deleteTask.dependsOn(mergeNativeTask);

• ### 如何将多个so文件压缩打包，并生成对应的信息？

上一步中，我们已经将so文件从系统apk构建流程中删除，并且拷贝到了指定目录下。那么现在我们应该做什么呢？

• 将so文件打包成.zip压缩包。

• 生成该资源对应的实体类DynamicPkgInfo。包括文件id，文件名称，文件类型，版本号，下载地址等基本信息，以及文件md5,文件长度等校验信息。以及压缩包下的所有子文件及文件夹相关信息。

• 将该zip文件上传到服务器，以方便下载和使用。

对于上述这些步骤，在我们的货拉拉动态管理系统初始版本中，我们采用了自己打zip包，自己写java代码来生成资源信息的方式。

但是在后来的使用过程中，我们发现，手动进行这些步骤，很繁琐且容易出错，我们需要有一种自动化的方式进行上述过程。

我们在dynamicresplugin插件内部,再新增一个ZipSoTask来进行压缩so文件夹，以及生成资源信息常量的操作。该task在DeleteAndCopySo之后，stripe系统task之前执行。

//执行将so文件夹压缩成.zip操作
List<DynamicUtil.ZipInfo> zips =DynamicUtil.zipFolder(newFile(param.getmInputSo()),outDir);
//根据so文件和zip压缩包信息，生成md5,length等校验信息并存储
DynamicUtil.createPkgDatas(mPkgList,zips,PluginConst.Type.SO);
//根据资源信息类生产java文件
param.getmFileCreate().createFile(mPkgList,param);

• 前2步，压缩so文件，和根据so文件，zip文件生成校验信息并存储比较简单,就不详细说了。

• 第3步，根据前面的信息，直接生产java文件,我们使用了第三方的开源库javapoet。

• JavaPoet 是 Square 公司推出的开源 Java代码生成框架，提供接口生成 Java 源文件。这个框架功能非常有用，我们可以很方便的使用它根据注解、数据库模式、协议格式等来对应生成代码。通过这种自动化生成代码的方式，可以让我们用更加简洁优雅的方式要替代繁琐冗杂的重复工作。

• 大致的生产代码如下，首先生成一个DynamicResConst类，之后遍历zip压缩资源列表，为列表中的每一个资源，生成一个static final的常量，表示每个资源，最后生成java文件。

//创建DynamicResConst类，用来存储资源实体常量
TypeSpec.Builder typeBuilder =TypeSpec.classBuilder("DynamicResConst")
.addModifiers(Modifier.PUBLIC,Modifier.FINAL);
//遍历资源列表，生成对应实体类DynamicPkgInfo
for(DynamicPkgInfo pkg : pkgs){
FieldSpec fsc = createField(pkg);
    typeBuilder.addField(fsc);
}
//插件java文件，并写入
JavaFile javaFile =JavaFile.builder(param.getmCreateJavaPkgName(), typeBuilder.build()).build();
try{
    javaFile.writeTo(newFile(param.getmOutputPath()));
}catch(Exception e){
}

至于最后一步，将so压缩包上传到服务器，我们在配置文件中提供了一个上传方法，不过默认实现为空，用户可以手动上传也可以修改默认方法实现自动上传。自动生成的资源文件中，版本号需要手动修改控制，下载地址手动上传的话，也需要手动修改。

• 保证第三方sdk在缺少so文件时，不崩溃

  很多三方sdk都要求在应用启动时，进行初始化，一个使用so库的类的典型类代码如下：

publicclassThirdLib{
//静态方法加载so库
static{
System.loadLibrary("third");
}
//native方法示例
publicnativevoid testNative();
//java方法示例
publicvoid test();
//......其他内容省略
}

• 如果此时so库没有被加载好，直接使用ThirdLib类，则会执行static代码段中的System.loadLibrary方法，导致UnsatisfiedLinkError的错误，造成App崩溃。由于我们无法直接修改第三方sdk的源码，因此我们只能采用动态字节码技术，替换掉System.loadLibrary方法了。

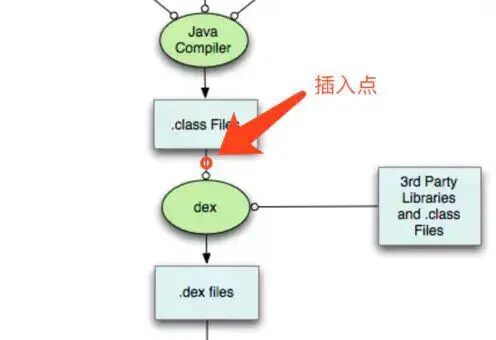

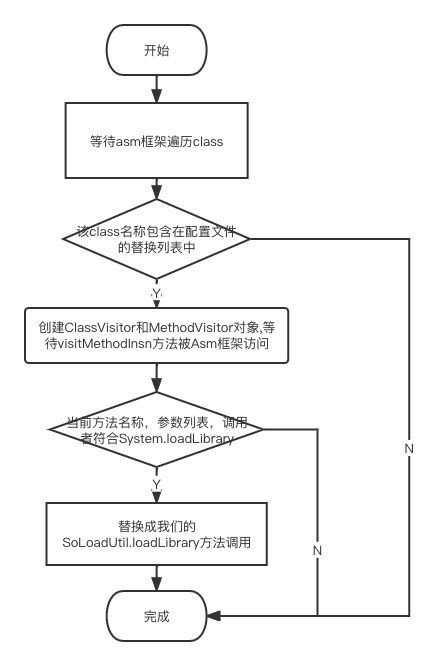

• 我们采用android的transform加asm技术，动态的将System.loadLibrary替换成我们自己的SoLoadUtil中的loadLibrary方法。

• Gradle Transform 是 Android 官方提供给开发者在项目构建阶段，即由 .class 到 .dex 转换期间修改 .class 文件的一套 API, 无论是class还是jar都可以控制。

• ASM是一种通用Java字节码操作和分析框架。它可以用于修改现有的class文件或动态生成class文件。

具体执行替换的代码如下，在Asm框架中的MethodVisitor类中，重写visitMethodInsn方法，判断该方法的拥有者，名称和参数列表和System.loadLibrary对应，则我们将他替换为我们的SoLoadUtil.loadLibrary方法

@Override
publicvoid visitMethodInsn(int opcode,String owner,String name,String descriptor,boolean isInterface){
if(TextUtil.equals(owner,PluginConst.SYSTEM_CLASS)&&
TextUtil.equals(name,PluginConst.LOAD_LIBRARY_METHOD)&&
TextUtil.equals(descriptor,PluginConst.LOAD_LIBRARY_DESC)){
        owner ="com/xxx/xxx/dynamicres/util/SoLoadUtil";
        mv.visitMethodInsn(Opcodes.INVOKESTATIC, owner, name, descriptor,false);
return;
}
    mv.visitMethodInsn(opcode, owner, name, descriptor, isInterface);
}

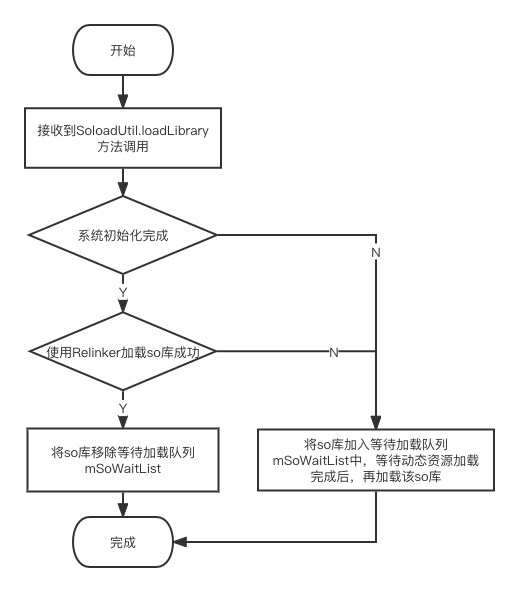

替换后的方法主要逻辑为，使用第三方库Relinker替代System.loadLibrary方法进行so文件加载，并且catch住加载异常,来防止应用直接奔溃，并且在加载so库异常时，将该库的名称保存下来，在我们的so包被正常下发加载后，再次调用本方法，将so库load到系统中。

protectedvoid realSoLoad(Context c,String libName){
try{
ReLinker. recursively ().loadLibrary(c, libName);
 removeFormWaitList(libName);
}catch(Throwable t){
 addToWaitList(libName);
}
}

• 对于so库没有加载完成，直接使用ThirdLib类导致System.loadLibrary方法被调用，导致的应用崩溃问题，我们已经解决了。

• 而对于直接调用ThirdLib类的testNative方法，导致的应用崩溃问题，则无法解决。因此需要看情况决定是否能够接受该种崩溃，以及是否将引发该问题的so库进行动态化。

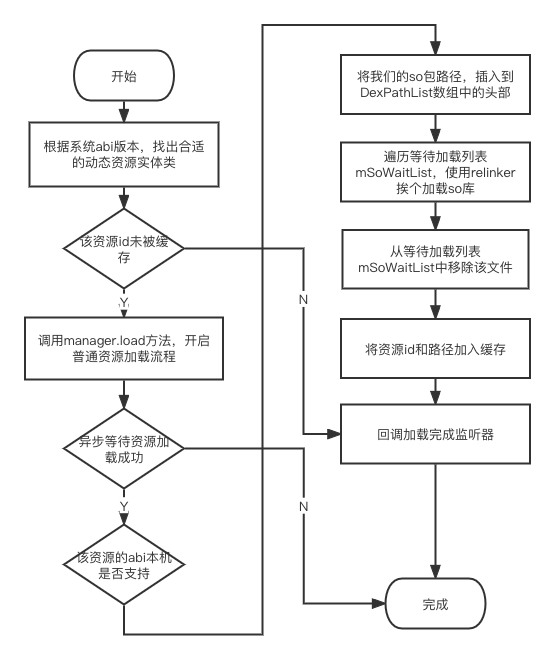

我们只需要在工程的主Application中，直接调用loadSo方法，对so动态资源进行加载。加载完成后，so库就能正常使用了。

publicvoid loadSo(DynamicSoInfo soInfo,ILoadSoListener listener){
if(soInfo ==null){
return;
}
//根据本机abi，获取适合的动态资源实体类DynamicPkgInfo
DynamicPkgInfo pkg = soInfo.getPkgInfo(Build.SUPPORTED_ABIS);
if(pkg ==null){
return;
}
//如果该so资源，已经被加载缓存过了，直接listener的成功回调，并返回
if(isLoadAndDispatchSo(pkg, listener)){
return;
}
//开启资源加载，和普通资源流程一致
DynamicResManager manager =DynamicResManager.getInstance();
    manager.load(pkg,newDefaultLoadResListener(){
@Override
publicvoid onSucceed(LoadResInfo info){
super.onSucceed(info);
//so成功下载校验后，执行加载逻辑
            handleLoadSoSucceed(pkg, info, listener);
}
});
}

• ## so资源加载和应用问题

在so资源的加载和应用过程中，我们发现了如下问题

• 如何判断系统需要哪些so文件，并按需正确加载？

• 如何下载so文件，并保证它的正确性？

• 如何将下载的动态so文件，正确应用到系统中？

• ## so资源加载和应用解决方案

• ### 如何判断系统需要哪些so文件，并正确下载安装？

我们把arm64-v8a,armeabi-v7a等abi分开打包，上传到服务器。使用时，本地判断abi支持，下载对应的abi包。这样做的优点是节省流量和下载后占据的空间。

至于判断系统需要哪些abi的so包，并按需正确应用，则比较简单，读取系统的SUPPORTED_ABIS常量，这里包含了系统支持的abi列表，而排在前面的表示优先级更高。我们只要遍历它，然后查找我们的动态资源包是否有匹配，就达到了正确加载的目标。

privateMap<String,DynamicPkgInfo> mSoInfos;
publicDynamicPkgInfo getPkgInfo(){
//获取本地系统支持的abi列表
String[] supportAbis =Build.SUPPORTED_ABIS;
if(supportAbis==null|| supportAbis.length==0){
returnnull;
}
//遍历abi支持列表
for(String abi : supportAbis){
//从so动态资源中，查找对应的abi信息
DynamicPkgInfo pkg = mSoInfos.get(abi);
//找到则直接返回该信息
if(pkg !=null){
return pkg;
}
}
returnnull;
}

• ### 如何下载so文件，并保证它的正确性？

复用通过资源加载流程即可。

• ### 如何将下载的动态so文件，正确应用到系统中？

这里需要首先了解一下，系统加载so库的工作流程，当我们调用 System#loadLibrary("xxx" ) 后，Android Framework 都干了些了啥？Android 的 so 加载机制，大致可以分为以下四个环节。

• 安装 APK 包的时候，PMS 根据当前设备的 abi 信息，从 APK 包里拷贝相应的 so 文件。

• 启动 APP 的时候， Android Framework 创建应用的 ClassLoader 实例，并将当前应用相关的所有 so 文件所在目录注入到当前 ClassLoader 相关字段。

• 调用 System.loadLibrary("xxx")， framework 从当前上下文 ClassLoader 实例（或者用户指定）的目录数组里查找并加载名为 libxxx.so 的文件。

• 调用 so 相关 JNI 方法。

而我们这里，由于so文件不存在于apk当中，而是需要动态下载，所以我们显然不能直接使用系统的System.loadLibrary方法加载so文件。

而动态加载so的方法，在热修复和插件化框架中，已经比较成熟了，我们参考了市面上的开源框架后，选择了腾讯的Tinker框架的加载方案，即使用反射classloader 将 so 包的路径写入 nativeLibraryPathElements 数组最前面，其流程图和解释如下图所示 。注意，此方法不同的android版本将有不同的实现。下面示例代码基于android9.0版本。

privatestaticvoid install(ClassLoader classLoader,File soFolder)throwsThrowable{
Field pathListField = findField(classLoader,"pathList");
Object dexPathList = pathListField.get(classLoader);
Field nativeLibraryDirectories = findField(dexPathList,"nativeLibraryDirectories");
List<File> libDirs =(List<File>) nativeLibraryDirectories.get(dexPathList);
            libDirs.add(0, soFolder);
Field systemNativeLibraryDirectories =
                    findField(dexPathList,"systemNativeLibraryDirectories");
List<File> systemLibDirs =(List<File>) systemNativeLibraryDirectories.get(dexPathList);
Method makePathElements =
                    findMethod(dexPathList,"makePathElements",List.class);
            libDirs.addAll(systemLibDirs);
Object[] elements =(Object[]) makePathElements.
                    invoke(dexPathList, libDirs);
Field nativeLibraryPathElements = findField(dexPathList,"nativeLibraryPathElements");
            nativeLibraryPathElements.setAccessible(true);
            nativeLibraryPathElements.set(dexPathList, elements);
}

• pathList变量:DexPathList类的实例。

• nativeLibraryDirectories列表:包含了本App自带so文件的查找路径(如data/app/包名/lib/arm64)

• systemNativeLibraryDirectories列表:包含系统so文件查找路径(如system/lib64)

• makePathElements:系统使用此方法，为所有so文件，生成对应的 NativeLibraryElement对象

• nativeLibraryPathElements数组：系统用来存储所有的so文件路径

当外界调用System.loadLibrary方法时，系统最终会调用到DexPathList类的findLibrary方法，该方法会在nativeLibraryPathElements数组中查找对应的路径，我们将自己的so加入到nativeLibraryPathElements最前面，由此达到动态加入so的目标。

1. # so资源动态化的tips

• 为何要使用Relinker加载So文件

• 假如我们有2个so文件，libA.so 和 libB.so,libA依赖libB，则当我们调用System.loadLibrary("libA") 的时候，android framework 会通过上面提到的调用链最终通过 dlopen 加载 libA.so 文件，并接着通过其依赖信息，自动使用 dlopen 加载 libB.so。

• 在 Android N 以前，只要将 libA.so 和 libB.so 所在的文件目录路径都注入到当前 ClassLoader 的 nativeLibraryPathElements 里，则在加载 so 插件的时候，这两个文件都能正常被找到。

• 从 N 开始,libA.so 能正常加载，而 libB.so 会出现加载失败错误。

• 因为Android Native 用来链接 so 库的 Linker.cpp dlopen 函数 的具体实现变化比较大（主要是引入了 Namespace 机制）：以往的实现里，Linker 会在 ClassLoder 实例的 nativeLibraryPathElements 里的所有路径查找相应的 so 文件。

• 更新之后，Linker 里检索的路径在创建 ClassLoader 实例后就被系统通过 Namespace 机制绑定了，当我们注入新的路径之后，虽然 ClassLoader 里的路径增加了，但是 Linker 里 Namespace 已经绑定的路径集合并没有同步更新，所以出现了 libA.so 文件能找到，而 libB.so 找不到的情况。

• 至于 Namespace 机制的工作原理了，可以简单认为是一个以 ClassLoader 实例 HashCode 为 Key 的 Map，Native 层通过 ClassLoader 实例获取 Map 里存放的 Value（也就是 so 文件路径集合）。

解决该问题有如下几种思路：

• 自定义 System.loadLibrary，加载 SO 前，先解析 SO 的依赖信息，再递归加载其依赖的 SO 文件，这是开源库soLoader的解决方案。

• 自定义 Linker，完全自己控制 SO 文件的检索逻辑 ，这是开源库Relinder的解决方案。

• 替换 ClassLoader 。

  本着不重复造轮子的原则，项目中使用了Relinker开源库，用来加载so文件。

• ## so库依赖分析工具

想要把 so 动态化技术应用到 APK 的瘦身项目中来，除了分析哪些 so 文件体积占比比较大之外，最好的做法是将其依赖的所有 so 文件一定挪到插件包里。怎么了解 APK 里所有 so 文件具体的依赖信息呢？这里推荐一款 Google 开源的 APK 解析工具android-classyshark，除了提供分析 APK dex/so 依赖信息之外，它还提供了 GUI 可视化界面，非常适合快速上手。

1. # so动态化流程

• ## so资源应用流程

• 获取系统支持abi列表，根据该列表，找到合适的so动态资源实体类。

• 如果该资源已经被加载缓存，则直接回调加载成功。

• 否则，开始资源通用加载流程，并异步等待资源加载成功（流程见第5章）。

• 再次判断下载校验后的资源，是否支持本机abi。

• 将so包路径加入DexPathList的数组头部。

• 遍历等待加载so列表，尝试加载所有so文件，并将成功加载的so文件，移除该列表。

• 将资源id和本地路径加入缓存，防止so被重复加载。

• 回调加载完成监听器。

• ## SoLoadUtil.loadLibrary方法流程

从上一章我们知道，我们会使用transform api加asm框架，将系统的System.loadLibrary方法替换成我们的SoloadUtil.loadLibrary方法。我们替换系统方法的目的。一个是为了保证so库不存在时，程序不崩溃，另外一个就是so库下载校验完成后，能自动完成之前失败的加载，为此，我们设计了如下流程。

• 其他方法调用到我们的SoloadUtil时，我们判断我们的加载系统是否初始化完成

• 已完成，则调用Relinkder库尝试加载so文件，未完成则将该so库加入待加载队列中。

• 如果Relinker加载so文件成功，我们从待加载队列中移除so,并且完成本次加载。

• 否则我们依然将so文件加入待加载队列中。

• 根据上面的so加载流程，当so动态资源真正下载校验完成后，我们会遍历待加载队列，并完成所有之前未成功的so库加载。

1. # dynamicresplugin插件流程

• ## 整体流程

前面我们已经分析了通用资源加载，内置资源应用，完成了动态资源管理系统的主要部分。只剩下资源打包部分了，而所有资源的打包操作，都由dyanmicresplugin插件来完成。为了完成打包功能，我们决定在这个dynamicresplugin插件内部，新建3个Task。

• Hook System.loadLibrary方法的TransformTask。

• 系统打包流程中，删除并拷贝so文件的DeleteAndCopySoTask。

• 压缩so资源和其他多个文件资源(例如帧动画)的ZipResTask。

• 为每个动态资源生成其对应的DynamicPkgInfo常量的功能，仅实现为一个普通方法。

所以主流程也就出来了

• 读取并解析dynamic_plugin.gradle配置文件。

• 根据配置信息，决定是否将3个task加入任务队列。

• 启动任务队列。

• ## TransformTask流程

该task流程，主要就是通过tranform api和asm框架的使用，我们在其中加入了扫描class范围的可配置项。

• 等待asm框架扫描class。

• 判断该class名称是否在我们配置的替换列表中，如果不在，就直接返回。

• 创建ClassVisitor和MethodVisitor,等待asm框架扫描每个方法。

• 如果该方法的名称，参数列表和调用者，都和System.loadLibrary方法相符合。

• 我们替换为自己的SoloadUtil.loadLibrary方法。

• ## DeleteAndCopySoTask流程

• 根据配置文件，找到系统的merge和strip task。

• 将我们的task插入到2个系统task之间，并等待系统回调我们的doLast方法。

• 遍历系统的mergeTask的输出目录，判断该so文件是否在我们配置的待扫描列表中。

• 如果配置了需要拷贝so文件，则我们将它拷贝到指定位置。

• 如果配置了需要删除so文件，则我们将该so文件删除。

• ## ZipResTask流程

• 拷贝字体文件，将文件信息加入资源列表。

• 压缩帧动画文件，将压缩后的文件信息加入资源列表。

• 压缩so文件，将压缩后的文件信息加入资源列表。

• 压缩zip文件夹下文件，将压缩后的文件信息加入资源列表。

• 遍历资源文件，为其生成相应的资源实体类DynamicPkgInfo。

1. # dynamicresplugin插件类设计

可以与第4章，整体架构图结合起来看。

• ## 系统插件层

DynamicPlugin类，实现了系统gradle插件的plugin接口，为我们整个插件的入口，主要解析配置文件，并按照配置文件创建task信息。

DynamicParam类，提供了存储并解析dyanmic_plugin配置文件的方法。

• ## 任务模块层

ITask接口，代表了一个我们定义的任务。

DeleteAndCopySoTask，删除并拷贝so文件任务。

TransfomrTask，替换系统System.loadLibrary方法任务。

ZipResTask，压缩so和其他文件，并生成对应的java资源实体类方法。

• ## 底层实现层

SystemLoadClassVisitor类，Asm框架的class访问类。

SystemLoadMethodVisitor类，Asm框架的method访问类，用于替换System.loadLibrary方法。

JavaFileCreate类，使用javapoet框架产生java文件。

其他辅助类，在此省略

• ## 类uml图

1. # dynamic_config.gradle配置文件

该配置文件主要包含了配置dynamic_plugin插件运行步骤，插件输入输出路径，so文件扫描路径等信息。

dynamic_config =[
//是否执行替换System.loadlibrary操作
  is_replace_load_library:false,
//是否执行替换System.load操作
  is_replace_load :false,
//是否执行删除so文件操作
  is_delete_so :false,
//是否执行将so文件拷贝到其他目录操作
  is_copy_so :false,
//是否执行将动态资源打包，并生成java文件操作
  is_zip_res :false,
//是否执行将so文件打包，并生成java文件操作
  is_zip_so :false,
//是否自动上传所有资源，上传方法为dynamic_upload
  is_upload_res :false,
//插件是否工作在Release模式下
  is_release_type : isReleaseBuildType(),
//是否打印debug日志
  is_debug_log :true,
//自动创建java文件时的包名
  create_java_pkg_name :'com.test',
]
/**
 * 配置要删除和拷贝的so文件
 * map的key为压缩包名称，值为压缩包包含的so文件列表
 * key为debug_all_test时，会压缩所有so包
 */
dynamic_scan_so_map =[
        guang_dong :['libpajf.so','libpajf_av.so','libsqlite.so'],
]
dynamic_so_config =[
//so文件忽略列表，该表中的文件，不会被扫描。不在该列表中的文件都会被扫描
// (dynamic_scan_so_map为空时，本列表才生效)
  ignore_so_files:[],
//so文件扫描abi目录，不在该目录下的so将不被扫描
  scan_so_abis :["arm64-v8a","armeabi-v7a"],
//拷贝出来的so文件夹前缀,ignore_so_files生效时使用
  so_input_prefix:'test',
]
dynamic_lib_list =[
//只有该列表中的包名，才会执行替换System.loadlibrary操作
//输入debug_all_test，则会替换所有System.loadLibrary方法，用于测试
  scan_load_library_pkgs :[],
//在该列表中的包名或者类名，不会执行替换System.loadlibrary操作,和上面的配置可以同时生效
  ignore_load_library_pkgs:[],
]
//该配置不要改动内容，需要改变路径的，直接改变对应的方法内容即可
dynamic_dir =[
//产生文件的输出目录
  output : createOrGetOutputPath(),
//字体资源输入目录
  typeface_input : createOrGetInputTypafacePath(),
//帧动画资源输入目录
  frame_anim_input: createOrGetInputFrameAnimPath(),
//so文件资源输入目录
  so_input : createOrGetInputSoPath(),
//zip包输入目录
  zip_input : createOrGetInputZipPath()
]
//该配置项，配置了android 2个gradle task的名称
//主工程的mergeNativeLibs合并所有依赖的 native 库
//主工程的stripDebugSymbols从 Native 库中移除 Debug 符号。
dynamic_task =[
//自定义的task运行哪里
//true为mergeNativeLibs之后，stripDebugSymbols之前
//false为stripDebugSymbols之后,package之前
  isTaskRunAfterMerge :true,
//debug状态下,mergeNativeLibs的task名称
  debugMergeNativeLibs :"mergeDebugNativeLibs",
//release状态下,mergeNativeLibs的task名称
  releaseMergeNativeLibs :"mergeReleaseNativeLibs",
//debug状态下,stripDebugSymbols的task名称
  debugStripDebugSymbols :"stripDebugDebugSymbols",
//release状态下,stripDebugSymbols的task名称
  releaseStripDebugSymbols:"stripReleaseDebugSymbols",
//debug状态下，系统打包task名称
  debugPackage :"packageDebug",
//release状态下，系统打包task名称
  releasePackage :"packageRelease",
//debug状态下,mergeNativeLibs的输出目录
  debugNativeOutputPath :" $ { projectDir }/app/build/intermediates/merged_native_libs/debug/out/lib",
//release状态下,mergeNativeLibs的输出目录
  releaseNativeOutputPath :" $ { projectDir }/app/build/intermediates/merged_native_libs/release/out/lib",
//debug状态下，,stripDebugSymbols的输出目录
  debugStripOutputPath :" $ { projectDir }/app/build/intermediates/stripped_native_libs/debug/out/lib",
//release状态下，,stripDebugSymbols的输出目录
  releaseStripOutputPath :" $ { projectDir }/app/build/intermediates/stripped_native_libs/release/out/lib",
]
//该闭包可以自动将文件上传到服务器，参数列表为资源id，资源文件路径
//我们可以再次执行上传服务器操作，并返回对应的url。
//当然也可以不实现上传操作，并自己手动上传资源。
dynamic_upload ={
 id, path ->
 println("dynamic_upload id $ { id } ,path $ { path }")
return'http://url'
}

1. # 优化效果

通过引入动态资源管理系统，并将一键报警sdk相关的so文件和其他普通资源动态化后，货拉拉用户端的包体积减少了8M，从54M变为了46M。后继将会继续尝试进行其他so文件的动态化。

1. # 参考文献

https://www.jianshu.com/p/260137fdf7c5

https://mp.weixin.qq.com/s/X58fK02imnNkvUMFt23OAg
