Qunar万亿级Elasticsearch集群节点迁移实战

Q许睿哲约 16 分钟

作者介绍


许睿哲

2020年12月加入去哪儿网-数据平台团队，目前主要负责公司的 esaas 云服务与实时日志 ELK 平台的开发、维护与优化。主导参与了公司的es平台的SLA规则的制定与开发、 ES 架构升级迁移与jinkela集群拆分等工作。

1.背景综述
Qunar 的实时日志平台使用的是 ELK 架构，其中 Elasticsearch 集群（以下简称：ES 集群）和 kibana 平台在机房 A，Logstash 集群在机房B。
目前机房 A 在使用过程中存在以下一些问题隐患：
  • 机房 A 目前为饱和状态，批量新增机器难以支持
  • 机房 A 主要由 Hadoop、ES 集群组成，业务交互会产生大量跨机房流量，峰值会影响到业务
基于上述因素，与 Ops 同事沟通后，决定整体迁移 ES 集群到机房 B。这样不仅可以解决上述两个问题，和写入端的 Logstash 集群也同在一个机房，网络通信更有保障。
此文主要介绍 ES 集群节点迁移实战过程中的一些实践与探索演进经验，对于日常的平台开发与运维也能有所借鉴和参考。
2.迁移方案
2.1 ES日志平台架构
Qunar-ES 日志平台主要存储全司实时日志，通过 filebeat、fluent-bit 等采集工具将日志采集到 kafka 后，由 Logstash、Flink 按照不同 topic 写到对应的索引中。一个 appcode 的日志对应到 ES 就是一个索引。
其中 Logstash 层还负责日志数据的 filter 逻辑，平台这边给业务用户提供了专门的 logstash-debugger 来进行 logstash的filter 测试与开发。

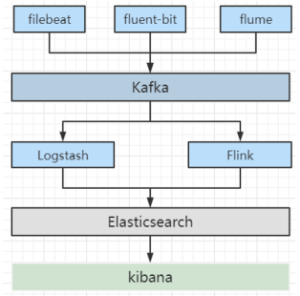

kibana 对接 ES 集群数据提供给全司，按照 space=>user=>role=>index pattern 的模式来管理用户的权限。以下是整体的实时日志平台架构图：

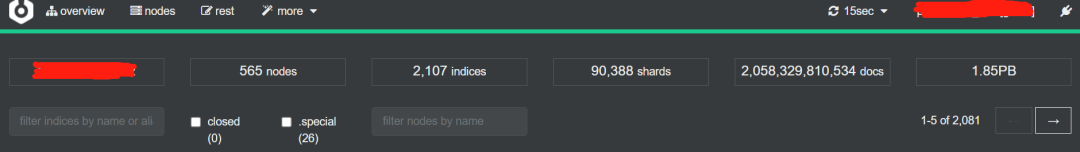

ES 日志集群目前是公司最大的一个独立 ES 集群，文档数达到了万亿级，存储量也在 PB+，节点数（ES 节点非机器数）也在500+，如图：

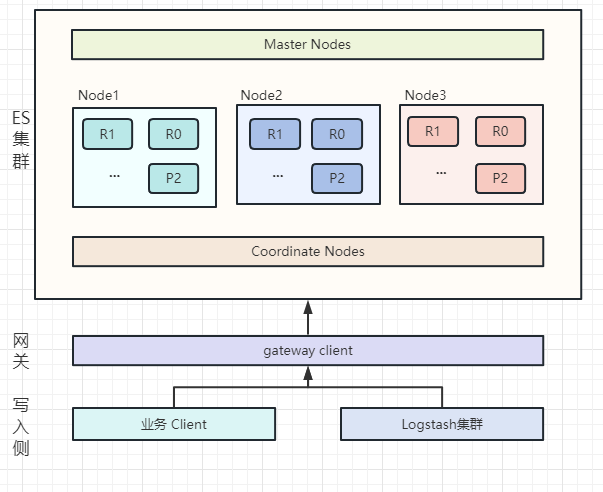

集群使用了多种类型的节点，master 、data 节点独立部署，角色分离，使用专门的 coordinate node 作为协调节点作为 data node 与外部请求的桥梁，在 coordinate node 外部增加了一层网关 gateway 层，直接接收用户请求，可以对请求进行审计与处理。集群架构图如下：
2.2 迁移难点
  • 如何保证迁移中的服务可用性与用户无感知
集群规模大，写入量大，使用范围广，迁移过程中，稳定和服务可用性是第一要务。如何保障稳定性是首先要解决的难点
  • 如何提升迁移效率
迁移效率有两个方面：
  1. 迁移的速度：主要取决于迁移策略和持续的调优。迁移的总数据在PB级，单机器（机械硬盘）也到了10TB+，优化迁移效率，提升速度是后续持续研究的重点。
  2. 迁移的人工成本：迁移过程中，每个流程环节都需要人工介入，如何能提升自动化率，降低人工成本，也是研究提高生产力的方向。
2.3 迁移方案

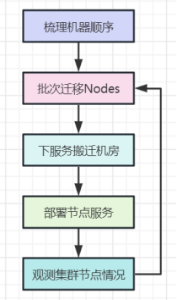

整体方案：按照机柜梳理出机房A的机器顺序，按批次进行节点数据迁移，将机器服务下线，搬迁到机房B中，重新部署，组网，并部署，启用。反复执行，直到全部迁移完成。可以参考以下流程图：
而从节点类型和服务维度来看，主要有以下几类，也是按照从 Data Node依次往后进行迁移：

· Data Node

· Coordinate Node

· Master Node

· Kibana

· Service

本期迁移重点和难点都集中在数据节点的迁移，故而后续大量篇幅都在讲解数据节点迁移的演进变化。
3.迁移过程
3.1 初步尝试（11月）
做好以上前置准备事宜后，开始第一阶段的迁移工作，此阶段历时1个月。此阶段主要重点在于以下三件事：
a. 手动迁移节点
b. 调参保证稳定性
c. 整理问题，确立后续工作侧重点
从机器列表（已排好序）中选取机器，以5台（单个机器有两个数据节点）为单位，进行exclude._name 操作：
PUT _cluster/settings{  "transient" :{      "cluster.routing.allocation.exclude._name" : "data1_node1,data2_node1,data1_node2,data2_node2,data1_node3,data2_node3,data1_node4,data2_node4,data1_node5,data2_node5" }}
Tips:
迁移节点数据最直接的方法就是官方提供的exclude操作，这个操作是集群级的，可以直接通过"_cluster/settings"进行修改，执行操作后，集群会将匹配到的节点的分片reroute（同步）到其他节点上。通过exclude分为以下三种操作：

· exclude._name：将匹配的node名称对应的节点数据迁移，多个node名称逗号分割

· exclude._ip：将匹配的node的ip对应的节点数据迁移，多个ip用逗号分割

· exclude._host：将匹配的node的主机名对应的节点数据迁移，多个host用逗号分割

运行一段时间，发现存在一些问题：

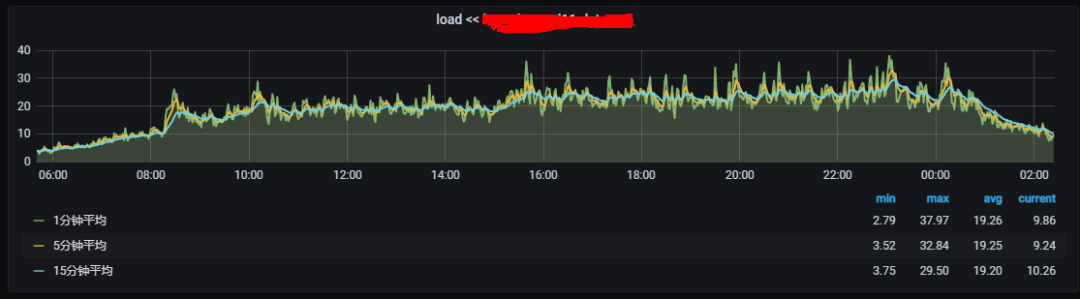

因为是日志集群，属于写多读少的场景，中午到晚上是写入高峰，凌晨到早上属于写入低峰，在观测监控和机器报警中发现，节点在写入高峰时期会出现大量的load飙高情况（相较于exclude之前），而在低峰，相对要少很多，如图：

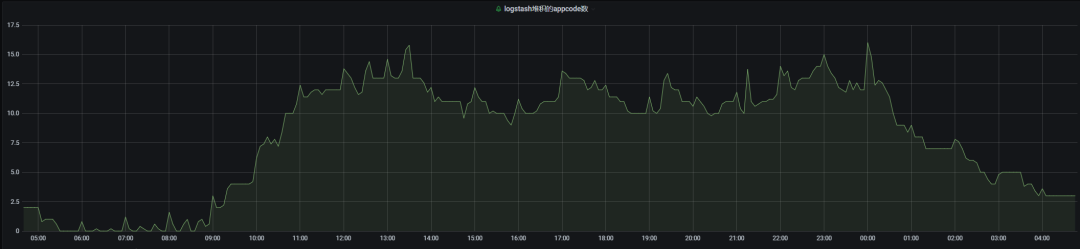

appcode 日志堆积数也会有所上升：
分析后，总结原因有几下几点：
a.添加 exclude_name 后，集群多了很多 relocating shards,此时会出现大量的分片迁移操作，通过_cat/recovery 可以看到期间的分片进行的过程。
b.白天集群是写入高峰，压力不算小，此时还需要同步数据，会造成 exclude name 对应的节点，因为要大量的迁出数据，会进行大量的磁盘读操作，同时，还有很多分片还在进行当前的写入操作，磁盘 io 很容易趋近于100%（使用的是机械盘）。
c.迁入分片的节点也因为读取量的飙升，导致了磁盘的 io 上涨。继而影响同步两侧的节点纷纷 load 飙高，影响的就是会有个别的 appcode 写入堆积。
调整过程：
根据峰值调整 exclude_node 的批次量，做如下调整
  • 高峰时期：调整到2个机器节点同时 exclude。
  • 低峰时期：保持5个节点同时 exclude。
调整以后，除白天写入尖峰会有一些 load 飙高外，基本趋于平稳，堆积也大大回落。
3.2 自动化迁移（11月~1月）

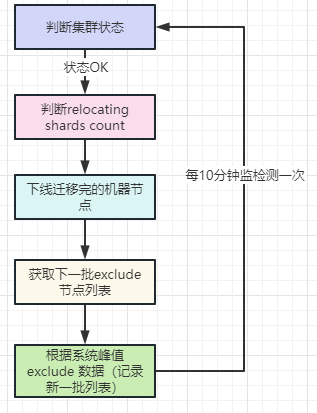

有了第一个阶段的经验，熟悉了节点迁移的基本流程和操作。以上作为自动化的前提准备，于是开始了相关的架构设计和实现工作，具体架构图如下：
主要设计思路如下：
1. 判断集群当前状态。达标才可以继续下一步操作，否则就等下一次检测。标准很简单：
* status：集群状态为 Green
* load：集群 load>30节点不超过7个；load>50的节点不能超过3个（基于日常集群情况）
2. 判断 relocating shards count：
* 哪些节点迁移完成：如有，则统计数量
* 目前在迁移的 shard 数量
如果有节点迁移完成，且正在迁移的 shard 数量在40以内，可以进行新节点批次迁移,否则说明尚有多数分片在同步中，需等待下一次判断
3. 下线迁移完的机器节点。根据第二步得到的机器列表，下线前，需再次校验是否机器节点无索引分片
4. 获取下一批 exclude 的列表（顺序）
5. 根据时间峰值进行 exclude（基于之前的经验）
* 高峰：2个机器节点
* 低峰：5个机器节点
注：
*实际迁移的机器节点数为：需要迁移的节点数 X - 已经迁移完成的节点数 Y
*这样可以保持系统一直迁移机器数一直稳定在峰值对应的数量
按照这样的架构实现的自动化迁移，在第二个阶段运行比较顺畅，变化也是十分明显：
  • 节省人力成本（不用去手动操作），同时为第三个阶段的优化架构留出了演进基础
  • 保证迁移节点数量保持恒定
3.3 迭代调优（1月~2月）
之前的第二个阶段解决了自动化的问题，节省了迁移效率，在自动化稳定运行的同时，也在探索提升稳定性与迁移速率，在1~2月期间，主要做了以下几个方面的探索与实践
3.3.1 total_shards_per_node
index.routing.allocation.total_shards_per_node：设置单个索引在单个节点上最多的分片数（包括主副本）。默认无限量
调整原则：保证单个索引在单个节点上保留最少的分片数，以避免数据分片倾斜的情况，已提升整体稳定性。
total_shards_per_node 的调整逻辑如下：
total_shards_per_node: shard_num/(nodes_count * 0.95（buffer系数） * 0.5)
需要注意的是：
buffer 系数是一定要有的，否则一旦有节点宕机故障，就会一批分片出现 unassigned 情况，无法分配。
索引设置可以使用 template 进行控制，方便控制与修改。
索引级个性化的 template 参考如下：
{  "order": 99,  "index_patterns": [    "log_appcode-*" ],  "settings": {    "index": {      "number_of_shards": "278",      "routing": {        "allocation": {          "total_shards_per_node": "2"       }     },      "refresh_interval": "60s"   } },  "mappings": {    "properties": {        #索引独立的结构          } }}注：上面这个template 模板设定的索引分片单个节点最多分配两个分片。
3.3.2 node_left.delayed_timeout
index.unassigned.node_left.delayed_timeout : 节点脱离集群后多久分配unassigned shards（默认1min），相当于延迟恢复分配多久的时间。
这个参数相当重要，尤其是大集群中，节点宕机重启时有发生，如果不做设置，节点对应的数百副本分片就会进行恢复操作，期间会耗费大量的 IO 资源，影响集群稳定性。而且集群重启后，还会进一步做 rebalance 以平衡分片。
索引恢复主要有6个阶段，如下：
1.INIT：刚开始恢复的阶段
2.INDEX：恢复Lucene文件
3.VERIFY_INDEX：验证Lucene index中是否有分片损坏
4.TRANSLOG：重放Translog，同步数据
5.FINALIZE：执行refresh操作
6.DONE：更新分片状态，完成操作

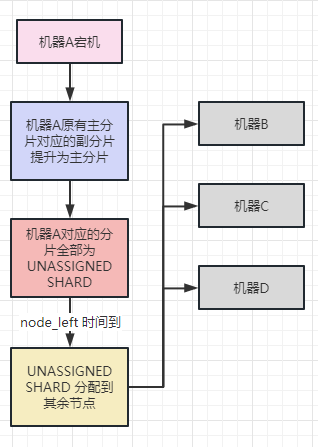

当机器宕机重启后，机器对应的所有分片会短暂成为 UNASSIGNED SHARD 状态，默认60s后集群 UNASSIGNED SHARD 进行恢复操作，此时会把原本宕机机器的未分配分片（副本）分配到其余节点，因为是副本分片同步，需要从主分片进行同步数据，比从本地恢复慢了不少，且极为影响性能。过程类似于：
基于此，针对 node_left 的设置做了两次的尝试：
a. index.unassigned.node_left.delayed_timeout: 120m
将所有的索引 template 设置延迟分配时间设置为120分钟。
当遇到节点宕机后，不会再次出现大量分片迁移的过程，当节点重启后，分片会从节点本地进行恢复，效率高，性能影响小。
但是如果是节点故障宕机，无法启动时，会出现在 delyed_timeout 时间到达后，进行集中大量的分片恢复，如果节点分片多，同样会有性能方面的影响和损耗。
b. index.unassigned.node_left.delayed_timeout: random time
在调大延迟分配时间后，还会出现集中分片恢复的情况，主要是因为对于单一节点的索引分片都是同一时间变成的 unassigned，也会在同一时间进行恢复。
基于此，将 delayed_timeout 设置为随机数值，在创建索引的时候，设置为100~300min区间的随机数，类似如下：
delayed_timeout = random.randint(100, 300)PUT /index/_settings{  "settings": {    "index.unassigned.node_left.delayed_timeout": delayed_timeout }}

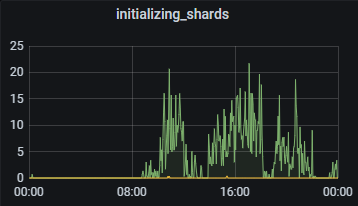

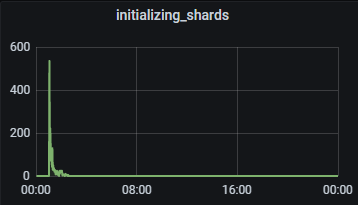

调整后，在故障宕机观测，会发现恢复分片是一个持续间断过程，而非之前的突增突降。如图对比：
3.3.3 单机器单节点迁移
数据节点的物理机的配置为：32core 128g 14TB（为主，还有9TB、18TB）
单物理机部署两个节点（data1，data2）实例，每个节点占用16core 64g资源，磁盘共用。
之前两个阶段的迁移是以物理机为单位进行迁移，批次迁移多台物理机数据，期间会因为大量的数据同步传输导致磁盘io问题，所以需要在高低峰进行批次调整，以保证稳定性。但是批次量无法提升，导致速率不太理想。
此次更换为单机器单节点迁移，exclude_node 中只选择同批次机器的data1，等 data1节点迁移完成后，迁移 data2。cluster exclude 设置如下：
PUT _cluster/settings{  "transient" :{      "cluster.routing.allocation.exclude._name" : "data1_node1,data1_node2,..." }}
使用单节点迁移后，单批次节点在高峰期可以增加50%，低峰时期增加80%。在迁移过程中，集群整体写入，与同步节点的 cpu、磁盘 io 均比较稳定，当 data1迁移完成后，批次节点的 load 整体会控制在10以内，稳定性得到相应的提升。
3.3.4 cluster_concurrent_rebalance
cluster.routing.allocation.cluster_concurrent_rebalance: 用来控制集群内并发分片的 rebalance 数量，默认为2
ES集群的 cluster_concurrent_rebalance 参数长期使用的在10（节点数多，增加分片的同步效率）
在迁移节点过程中，同步的节点会非常多，出现很多的 relocating shards，且同时还会有 rebalance 的分片，在迁移之后，还会继续做 rebalance。
此处为了减少 rebalance 的频率与周期，设置 cluster_concurrent_rebalance 为0，相当于一直都不做 rebalance。
但是如果长期不进行 rebalance，分片会出现倾斜不均衡的情况，基于此，进行了3.3.4 手动 reroute 操作，来调整分片的均衡。
注：
cluster.routing.rebalance.enable：none 可以等同于cluster.routing.allocation.cluster_concurrent_rebalance：0。都相当于不做任何的分片均衡
每周创建索引后，进行reroute
（1）rebalance 本身存在的问题
rebalance 节点主要有 decider 控制器来决定的，而非当前分片使用的情况，这样会造成一个情况，机器在 rebalance 后整体分片数均衡，但是写入不均衡（有些分片是当周分片正在写入数据，有些分片是上周分片，均衡之后可能会出现一些节点的当周分片数很多，导致写入压力大，磁盘 io 高，反而没有达到真正的均衡）
现象是会有一些节点在高峰期出现持续高 load，磁盘 io 趋近100%的情况。不得不做一些手动的 reroute 分片，来缓解节点压力，遇到持续增高，可能会出现 node_left 重启的现象。
（2）cluster_concurrent_rebalance为0带来的问题
因为3.3.3 中将 cluster_concurrent_rebalance 调为0，集群不会做分片均衡操作，新增索引分片会按照 decider 进行调度，最极端的情况会将某些分片数少的节点分配超过一倍的分片数。举个例子：
周中新上的机器节点 node-300，到了周末统一创建索引的时候，由于 node-300基本没有分片（除少数新增索引外），会有大量的分片创建到 node-300中。
ES 集群创建完次周索引后，分片数在10w，数据节点数大致为450，平均到单个数据节点的分片大致为220+。而新周的索引分片数大约在5w+，对应的分片数为110+，而 node-300的新周索引分片数即为220+，相当于是其余节点的1倍以上。
上述两个现象直观导致的现象都是因为个别节点分片不均衡，导致性能受到影响，继而会出现 node_left 的情况。
分析了上述两个原因，决定从写入的分片均衡 来入手。
因为是日志集群，索引是以周维度创建，每周日凌晨提前进行创建次周索引（tips:如果不提前创建，会在次周切换索引时，引发大量的 pending_tasks，造成集群写入大面积堆积），只要保证次周写索引的分片在索引节点均衡即可。
（3）reroute new shard 调整分片均衡

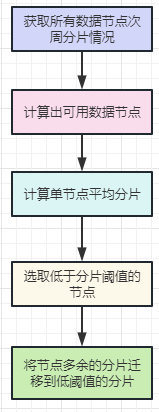

在创建完新周索引后，可以对分片进行调整，流程图如下：
针对以上流程做一下简要说明：
1.主要的思路是：计算次周总的分片数/可用数据节点，得到平均分片，然后将分片多的迁移到分片少的节点。
2.因为是空索引，迁移时间基本可以忽略不计。
3.需要注意的是可用数据节点，从_cluster/health 可以获取到对应的可用 data node 数量，但是还需要将_cluster/settings exclude._name 中对应的节点数排除出去方是真实可用的数量。
4.同步完后，可以达到写索引的平衡（整体分片数不一定均衡）。
执行完同步脚本后分片均衡，以上问题顺利解决。
（4）reroute new node
以上所有的措施已经能解决最核心的两个问题：稳定性、迁移速度。
按照当时迁移速度估算，可以在剩余1个月内完成全部的节点迁移，但是是否有更快更好的方法做迁移么？
在上个优化点 reroute new shard 调整分片均衡 中得到灵感，新分片迁移是很快的，因为没有数据，基本不费时间且对性能没有任何影响。那能否用于在迁移节点上来呢？答案是可以的：

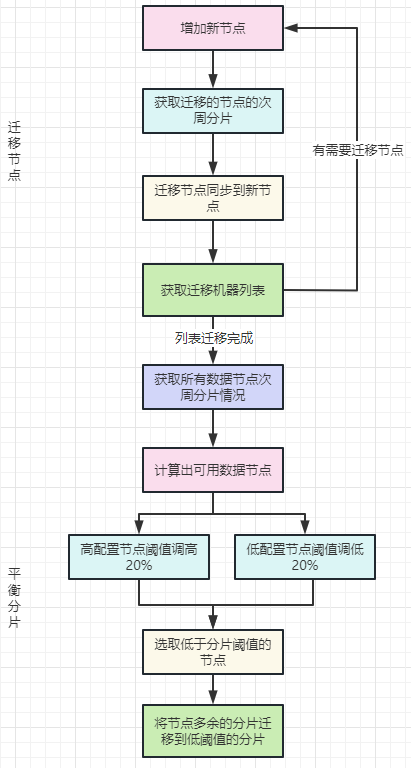

在 reroute new shard 基础上，做了改进，并根据机器配置，做了差异化的处理(包括迁移节点和平衡分片)，设计图如下：
以上设计图有几点需要了解：

1.顺序：先进行节点迁移=》然后进行分片平衡

2.时间：一般会提前1-2天创建次周索引，可以在创建索引后进行以上流程操作

3.节点迁移增加新节点相当于是将需要迁移的分片迁移到新节点上，因为是新节点，基本上不会有 reroute 冲突

4.可以根据机器的配置进行阈值的调整，比如迁移节点后计算节点分片阈值为80（每个节点平均80个次周分片），可以将高配置的机器阈值提高：

  • 48c的机器 阈值增加20%

  • 32c的机器 阈值降低20%

如果有 ssd 机器，可以在原有阈值上进一步提升，也可以做点对点分片均衡调整，将高配置节点、分片数较少节点统一作为被同步节点，将配置低节点、分片数远高于阈值节点作为同步节点，进行 reroute。

分片均衡，可以参考以下用法：

POST _cluster/reroute{  "commands": [   {      "move": {        "index": "log_appcode-2023.18",        "shard": 59,        "from_node": "data2_node1",        "to_node": "data2_node10"     }   } ]}
在做完以上步骤后，等到次周开始，集群写入都切到了新的索引后，可以进行 exclude 节点操作，此时由于批次节点都没有写入索引，迁移同步分片会非常快，且对性能影响非常小。
总结：
  1. 用了这个方法，可以说，速度提升了2倍以上，并提前了一周多完成了节点的迁移。
  2. reroute new shard 思路还适用于平时的平台开发维护，后来也用到了 ES日志集群的拆分工程中，至于 Qunar-ES 集群拆分实践，可以留做后续专门独立做一个分享。
3.3.5 coordinate node迁移
coordinate node 主要用来做协调作用，负责接收集群的读写请求，继而传递到数据节点进行实际的数据交互。
本身协调节点不进行存储，主要需要 cpu、内存的资源。
ES日志集群的协调机器大致在40+，分批次每周5台迁移即可，迁移完成，需要对 Logstash 的 output 端进行重刷服务。

Tips:

建议小集群可以不用单独的协调节点

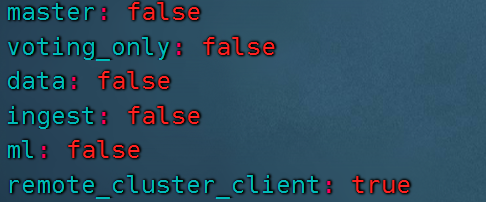

大集群协调节点建议如下配置（只做协调作用）：

协调节点数：数据节点数 比例建议为：1:8~10
如果有大批量的备用机器（可以没有独立硬盘）可以作为协调备份节点，可以先上对等批次的机器节点到集群，重刷 Logstash 的 output 端连接，之后将对应数量的节点服务下线，这样可以达到1~2批次内完成所有协调节点迁移工作。
3.3.6 master node迁移
master 节点迁移相对来说比较简单，只需要找到临时机器部署在机房 B，部署好对应服务，把机房 A 的 master 服务下掉，把机房 B 的 new master 节点起来即可。
注：
  • 唯一需要注意的点是，由于整个集群的迁移是不停服务的，而 elasticsearch.yml 的 master 与 discovery 模块配置的 master 选举的节点列表已经写的是机房 A 的机器节点，一旦用了机房 B 的 master 服务，是无法感知对应的 node。
  • master 节点需要一个一个迁移，如果低于需要的最小数量，集群恐无法使用
  • master 的 node 名称感知问题可以通过以下来做：
  • 将 new master 节点 =》 host 到 old master 节点上，效果就是如下：
当然也可以通过负载和服务发现框架来实现动态调整 master 节点。
做完以上步骤，ES 集群就全部迁移到新机房了，后续就是对应的服务迁移与适配。
4.总结
最终在近三个月的时间里，不断的尝试中，完成了集群整体迁移，并且提前了一周多的时间，也做到了零故障。
期间遇到元旦峰值，也得到了锻炼和考验。
总结下大规模 ES 集群节点迁移主要的要点有以下：
战略层面
  • 制定迁移计划：针对不同的节点类型制定不同的方案（提前制定好可预见的问题与应对方案，这点非常重要）
  • 能用自动化代替人工的，尽量多走自动化，提升效率，复用性高，稳定性好
  • 熟悉对应的底层原理与系统参数，可以更好的指导技术层面的优化与实践
技术层面
  • total_shards_per_node
  • node_left.delayed_timeout
  • 单机器单节点迁移
  • reroute迁移演进
相信以上的经验和一些技术要点，不仅在集群节点迁移可以参考，同样也适用与大规模集群开发与维护。可以说，就是有了不断的集群平台维护开发的经验与总结，才逐步总结出各种优化方法。
小感想：
有时候系统性的优化或者方案，从来都不是一蹴而就的，都要通过不断的尝试与调整，在对系统原理的把控上，进行方案的优化，从而取得持续的进步。
5.参考文献

  1. https://www.elastic.co/cn/blog/how-many-shards-should-i-have-in-my-elasticsearch-cluster

  2. https://www.elastic.co/guide/en/elasticsearch/reference/7.7/allocation-total-shards.html

  3. https://www.elastic.co/guide/en/elasticsearch/reference/7.7/delayed-allocation.html

  4. https://www.elastic.co/guide/en/elasticsearch/reference/7.7/index-modules-translog.html

  5. https://www.elastic.co/guide/en/elasticsearch/reference/7.7/cluster-reroute.html

  6. https://cloud.tencent.com/developer/article/1334743?cps_key=6a15b90f1178f38fb09b07f16943cf3e

  7. https://blog.csdn.net/laoyang360/article/details/108047071
