JDV背后的技术-助力618

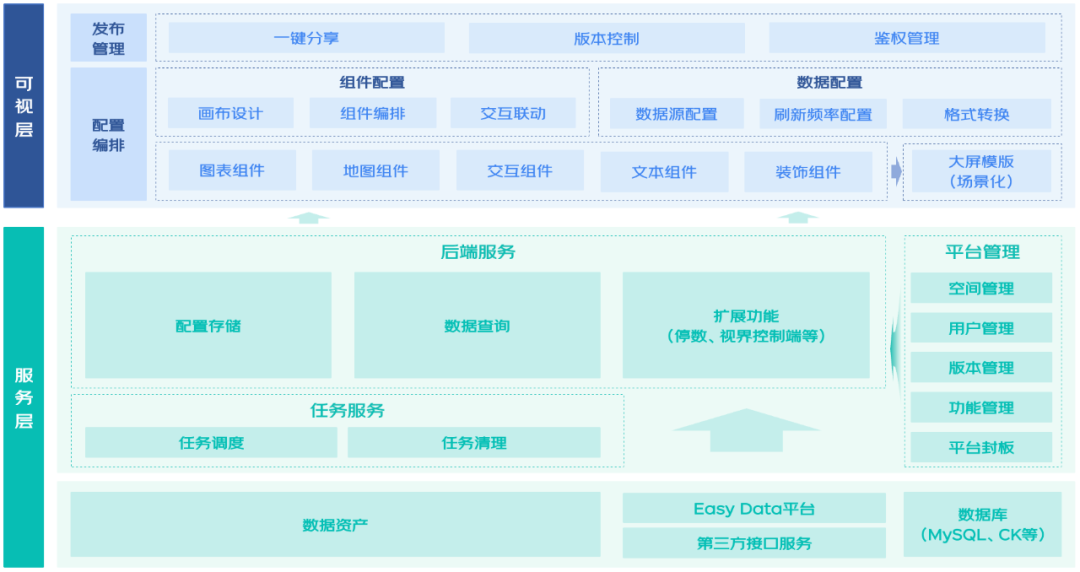

JDV作为可视化大屏搭建平台，平台主要由可视化编排和后端服务组成，由于大屏在页面中渲染后会通过指定刷新频率主动获取数据，每次在页面中渲染后就是一个独立运行实例，系统具体架构如下图所示。

• 数据秒级更新：秒级数据刷新对底层数据服务压力较大，我们使用请求隔离、限流等技术手段对大屏请求实现高可用保障，实现全链路读写真实场景多次高保真压测提前发现并解决链路性能问题，并针对QPS高峰等有足够预案处理。
• 跨0点停数：针对周期累计的数据来讲处于临界点也是突变点，0点过后数据接口会重新开始新周期累计，我们必须在多服务多机房多容器存在系统时间偏差场景中精准停数。
• 数据快速调整：在大促期间经常需要根据业务看数需求紧急快速调整，当前基于我们PaaS大屏搭建方案，能保证90%以上需求调整能在分钟内调整完并交付使用。
• 数据高稳定性：大屏一般会投放在高管作战指挥室、各业务线指挥室等，我们要以高质量交付，方便业务基于实时数据调整，避免跳数、刷新异常等问题影响业务看数，从而错过最佳决策时间。
• 备用大屏切换：在搭建大屏过程需要考虑线上和线下大屏使用过程中出现的问题情况，所有在搭建大屏过程除了需要搭建预估场景下使用的大屏外，还需要搭建部分备用屏及拖底屏，确保在大促期间所有大屏的使用都万无一失。

• 大屏搭建量大：在大促期间需要搭建大屏数据较多，过程中还需要根据大促场景随时增加大屏数量，大促期间共搭建了80+张大屏，搭建大屏过程中由于大屏涉及相关人员较多，在大促期间沟通成本巨大，从4月底开始陆续评审需求后，5月初就需要完成作战指挥大屏配合全链路压测，京东视界和公关屏逐步进行搭建，过程中大屏需求须随时响应调整。
• 场景复杂多变：大促期间主要分为作战指挥、庆功会、公关大屏3类大屏，每类大屏又涉及各种使用场景，在本次大促过程中开门红后大屏还紧急支持了28H大屏跨0点停数、615高潮期累计、28H实时订单累计、618晚宴等场景。
• 时间紧任务重：大屏搭建整体时间范围在1个月左右，需要完成与业务方沟通确认细节、完成三方接口和三方屏人员质量把控以及完善平台不同场景相关预案并确认预案操作人等事项，预案涉及跨0点停数、制定大屏限流、代理数据源管控、双流切换、线下断网停数、设备切换等不同场景下团队联动演练。

方案：在该场景下需要通过实现大屏状态识别能力来控制大屏是否定时发送请求，当页面不在当前窗口、页面隐藏、窗口最小化等非活跃状态时，识别页面渲染实例状态动态控制对服务端发送请求机制，通过该方案在一定程度上降低大屏对数据服务QPS压力。

背景：JDV平台是基于编排能力搭建大屏，在系统监控上除了需要接入各种泰山平台监控功能外，同时也要解决降低相同大屏请求QPS、确保不同用户在相同时刻访问的数据一致。为了解决该场景，JDV后端服务采用代理数据源获取数据方式，为了确保数据请求准确无误需要对大屏渲染实例进行实时监控，实时了解用户使用大屏情况、不同用户同时打开大屏数量、对数据服务QPS请求压力等数据的呈现，基于大屏实时使用情况决定是否需要采取预案处理。

心跳上报流程

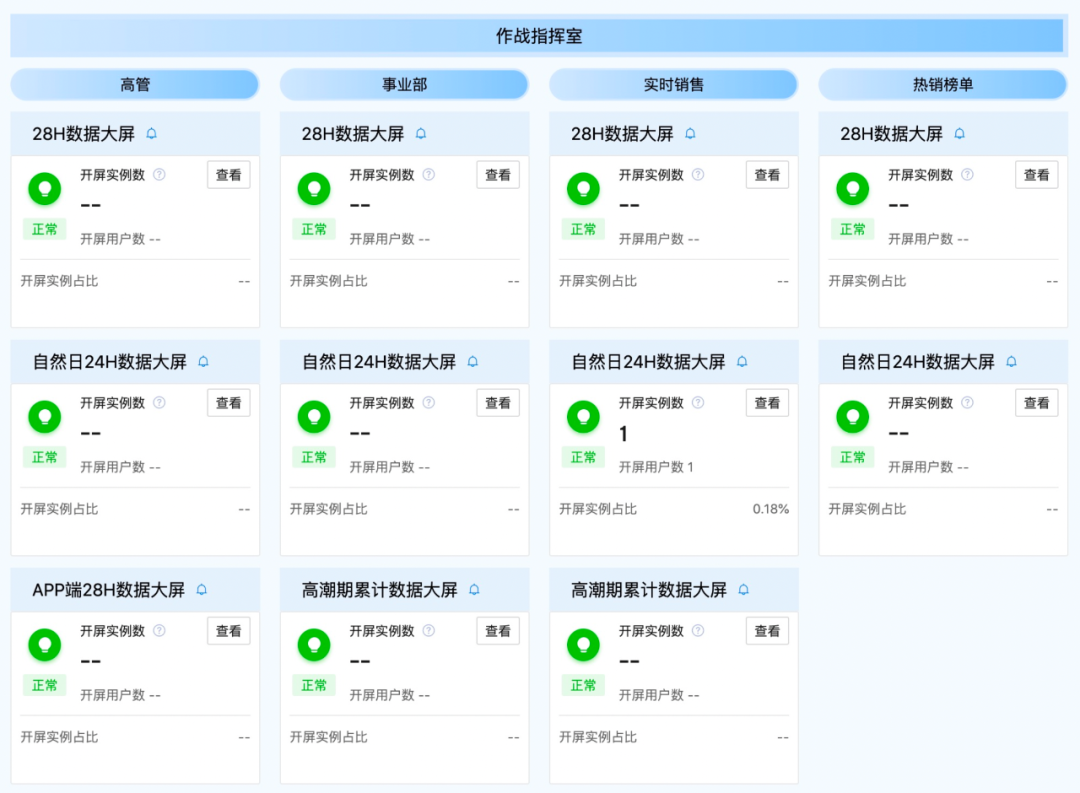

实时监控与预案联动效果

背景：JDV 京东视界场景中跨0点停数及倒计时功能在线下场景使用，即便我们已经进行了相对完备的解决方案，但还需要每次等到凌晨进行功能验证，将极大消耗团队成员时间和精力。

背景：JDV京东视界场景中需求变化频繁，我们需要对大屏内容进行相应的调整，而且需要保证极快的响应，在极端场景下还需要对大屏布局进行重构，由于大量编排配置调整后需要快速进行交付使用，所以需要解决需求修改后能高效确认配置的正确性，避免修改错误影响正常使用。

（3） JDV DIFF工具，在大屏搭建过程中为保障配置的正确性，我们建立了更改通知机制，一旦发布后的大屏需要修改，我们将采用DIFF工具对新旧版本的配置进行比对，并针对改动内容标记凸显出来，快速识别其中改动内容确保改动的正确性。

背景：因为大屏数据秒级刷新，在当前使用场景和分布式微服务场景下，任何跨时间周期、服务或网络抖动等问题在大屏上都能被用户感知影响系统稳定性，造成用户体验差数据不准确等问题。

背景：大屏展示某个累计周期统计数据，在线下庆功会场景需要在周期结束最后一秒进行停数。大屏涉及零售、科技、物流等集团多业务线几十数据接口方，接口实现逻辑、接口协议、部署方式等都不统一，并且系统时间理论上不能保证百分之百无差异，如果不能精确停数会导致数据变小、跳0等突变情况，如果停数异常将造成重大事故。

方案：停数问题核心就是精准和稳定平衡关系，精准主要指数据是否能无限接近获取最后一秒真实值，稳定是指能不能100%停到下个累计周期开始之前。因为最后一秒是临界点也是突变点，我们通过监控系统时间偏差和各接口TP99，经过多次演练和测试验证，我们最终设定一个毫秒级兼顾精准和停数稳定的时间点。

背景：大屏秒级刷新机制，是前端组件定时固定间隔发起批量数据请求，这个机制情况下会随着开屏数量增加，对底层数据服务请求QPS线性增长。

针对这次大屏在大促期间能快速响应完美支持大促场景，通过提前识别大促技改、系统多场景预案、技术方案上的创新、ISV人员介入、真实场景演练以及底层PaaS化和配置化能力快速响应紧急需求等密切相关。在大促前能提前规划和识别出根本问题，遇到难点能够通过采用创新方案，精准识别出技改功能点，在系统保障机制等方面起到了非常关键的作用。具体细节如下：

• 识别大促技改：主要在大促前期研发已经识别出历来大促过程中的痛点，通过对大屏组件升级、QPS请求管控、代理数据源任务实时管控等功能上的优化调整，全面提升大屏搭建效率和降低对底层的访问压力，提升系统健壮性及扩展能力。
• 多场景预案：为保障大屏满足各场景下都能稳定运行，基于用户访问限制、跨0点停数、数据双流切换、断网停数、大屏管控切换、视界硬件设备切换等都有相应操作预案，并针对作战指挥、京东视界、公关大屏场景进行停数和预案演练，同时在跨0点特殊场景下，借助录屏工具定时执行实现对跨夜节点场景上对人力资源的释放，提升开发及备战效率。
• 技术创新方向：过去大屏只有系统层级上的监控能力，对用户实时访问大屏情况不能及时进行监控，考虑到大屏项目的重要性及配置化的特殊性，本次大促对大屏设计了心跳上报的能力，通过大屏心跳检测实时掌握用户访问大屏情况以及系统压力，并结合相关预案出现异常情况快速进行操作。
• 高效响应需求：大屏搭建前提前识别大屏搭建工作量巨大而公关屏数量占了一半以上，为解决大量公关屏搭建工作本次公关屏通过数据脱敏组织人员培训引入3个ISV人员主导进行公关屏的搭建，高效解决大屏搭建效率。同时大促过程中借助大屏强大的配置化和底层PaaS化搭建大屏能力，每次有紧急需求都能快速支持，过程中共支持了28H大屏跨0点停数、615高潮期累计、28H实时订单累计、618晚宴等场景需求，为公司高层在大促期间快速决策起到保驾护航的作用。

基于本次大促过程遇到的问题共性及能力复用的思考，JDV平台项目中相关功能也能进行复用，以下功能将实现项目赋能提升其他项目的开发效率。

• 实例实时监控：本次大促增加的心跳上报和基于上报日志搭建大屏实时监控功能，刚好可以补齐目前我们系统中更精细化的实时监控能力，通过沉淀为可统一复用能力后方便我们基于用户实时监控进行异常预案联动确保大促稳定性保障。
• 代理数据源：对相同用户请求进行合并，在后台生成查询任务，以降低对依赖数据服务层的请求压力，从而避免由于用户量增加造成对数据服务和DB查询压力，避免触发底层限流等场景使用。
• 录屏任务服务：当系统需要跨0点停数、倒计时功能验证时，为确保在跨0点场景做到真实验证而又无需人员每次等到指定时间点，通过指定时间段自动录屏后续进行回放验证等方式，避免大促期间人员经常凌晨验证释放人员精力提升工作效率。

• 编排配置DIFF：随着开发提效的逐步实践各系统的编排配置能力也将逐步提升，在频繁的配置修改过程中，为保障配置的正确性，各自系统也将越来越需要配置变更通知机制，将配置DIFF工具能力形成复用，对新旧版本的配置进行 DIFF 比对，提升功能修改的高效验证也将变得越来越重要。

同时在本次大促中JDV平台也存在不足需要在后续工作中逐步进行提升，主要体现在沟通成本高、标准规范统一等方面上，后续也将基于本次大促过程中遇到的问题逐步完成项目在更多方向的数字化能力建设。

• 沟通成本高：由于大促期间涉及各方向人员主要有业务方、产研测以及三方接口及三方大屏对应的产研等人员，期间大屏共涉及86张各团队配合过程中各种大小事都需要及时沟通确认，出现这些问题的原因都是由于需求变更调整没有统一在JDV平台数据化造成的，需要先收集到文档再由大屏搭建人员调整编排引发的，在这样的情况下需求调整越多沟通成本也就越高。后续将逐步规划抽取需求变更共性，当修改文案、数字等配置内容时相关业务方或产品能直接在JDV平台进行录入调整，调整后又能立马查看效果实现大屏编排中期也能可见即可得的能力。
• 标准规范统一：为降低大屏搭建过程中出问题概率和提升沟通效率，涉及各方依赖项在性能要求、压测文档、停数控制、信息收集反馈等方向上都需要更加的规范，目前各方接口人输出结果时间及要求让JDV大屏多团队协作方向上也能沉淀出一套完整模版，甚至在每次大促过程中各接口人和研发等角色都能收到各自需要完成事项的XBP流程，按照流程标准输出待办事项等。
