一次网络请求中的流量分发过程
京东保险 张江涛约 6 分钟导读 现代的企业级或互联网系统往往需要进行流量规划，达成透明多级分流。流量从客户端发出到服务端处理这个过程里，流经的与功能无关的技术部件有（达成“透明分流”这个目标所采用的工具与手段）：客户端缓存、域名服务器、传输链路、内容分发网络、负载均衡器、服务端缓存。透明分流带来的价值：高可用架构、高并发。 本文主要介绍流量规划中的网络请求过程及： 第一部分：对一次网络请求的过程作简要介绍，然后介绍目前了解到的前端网络组件搭配方式、后端网络组件搭配方式 第二部分：介绍LB负载系统 、vip与rip 的映射关系 第三部分：介绍内网域名解析及公网域名解析 一、网络请求过程

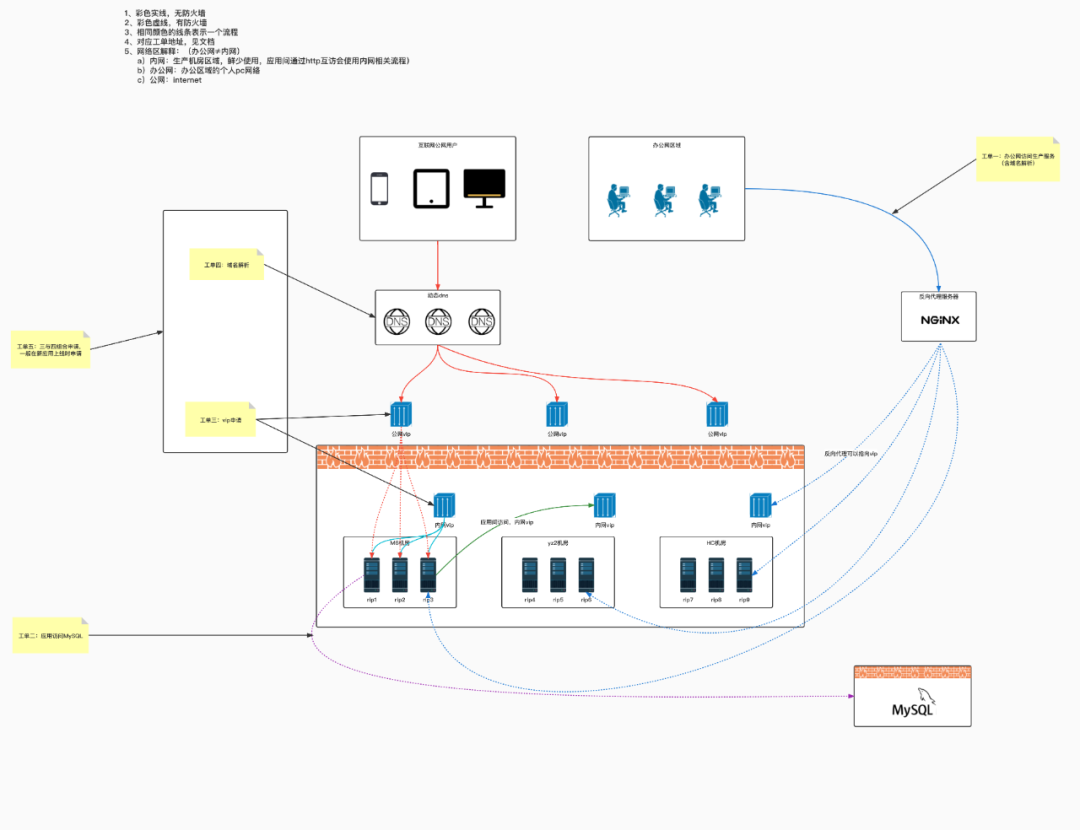

图1.通用请求过程示意
vip：虚拟ip，不可跨机房，online申请，负载、自动探活等功能，分公网vip与内网vip
内网：专指机房内部，严格的防火墙策略，内网之间无防火墙，可申请内网vip 提供负载均衡供应用间互访；内网≠办公网
办公网：办公区个人电脑网络，通过反向代理访问内网机房应用
公网：互联网用户网络，通过DNS + 公网vip 访问内网机房应用
备注（理解有可能不正确）：
公网vip即公网虚拟ip，虚拟不是说公网上找不到这个ip，虚拟是相对于服务器ip（rip）来说的，vip不直接承担业务逻辑。

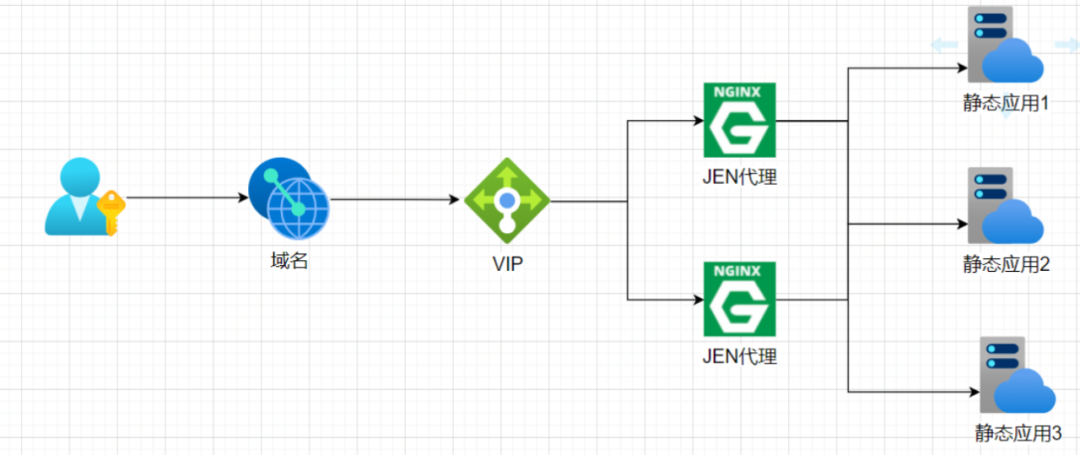

外网访问需满足如下图架构：VIP后面挂 jen-nginx 来代理前端的主应用，jen代理后面挂静态应用1~N。

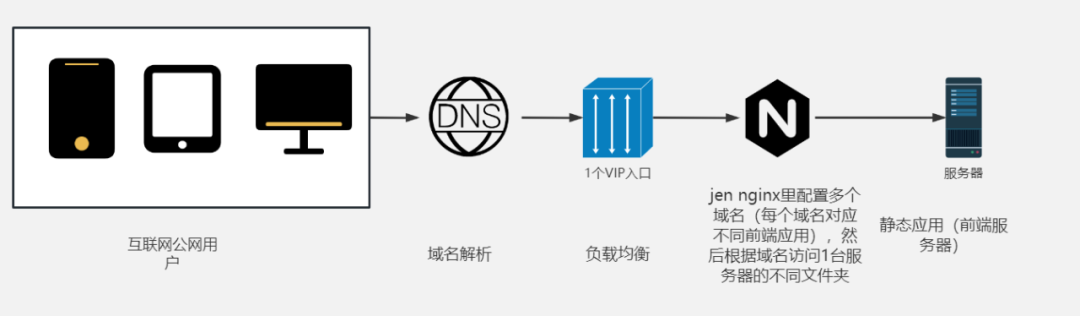

图3.多个前端项目可能存在下列架构方式：域名 -> VIP -> JEN代理-> 静态应用
后端应用从调用方式来说分为两种 （http调用 JSF调用）

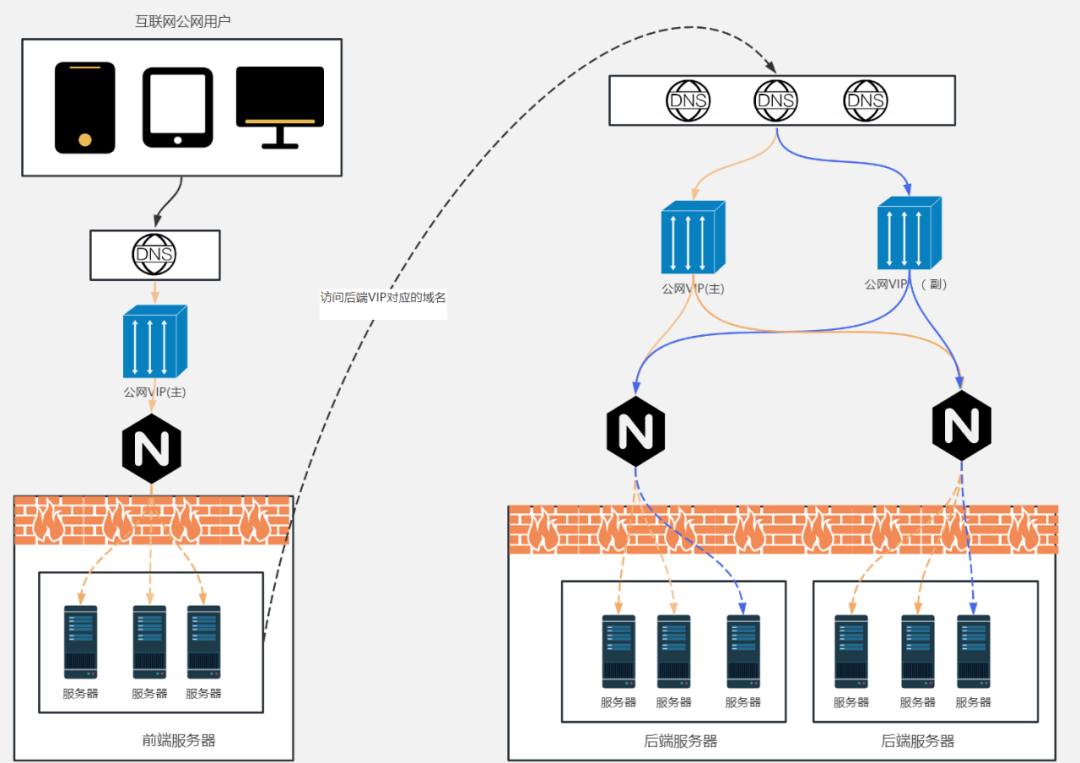

前端应用 ---（协议http或者https）---后端前置应用 --(协议 jsf私有协议)----JSF微服务应用
方式1: vip下的负载（LB负载系统） + Nginx
方式2：容器K8S层面的负载
vip提供的LB：
vip提供的LB下是直接挂机器IP，其中多个ip之间没有分组的概念，并且没有探活机制。
每次上线需要摘掉负载下的机器，上线完成后，再把机器挂上去。

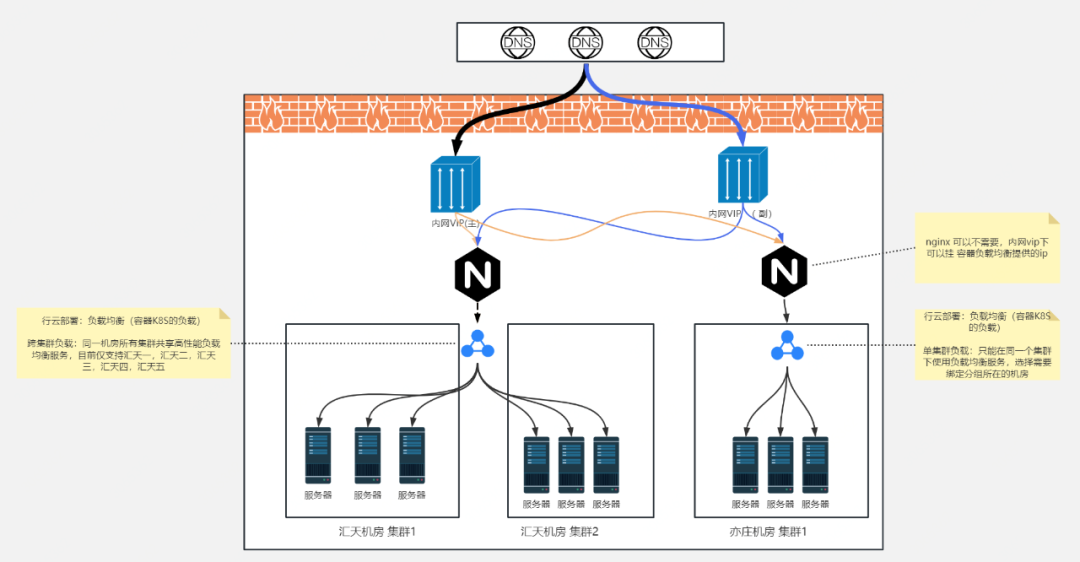

行云部署-高级功能-负载均衡 （容器k8s层面的负载） 优点：
有机器分组的概念：按照机房或者 机房+机房集群的维度分组后，每个分组申请自己的负载均衡。
具有探活机制：设置健康探活路径，针对负载进行探活。每次上线无须摘掉负载下的机器。
vip 是系统自动分配复用的（vip资源珍贵，系统分配的vip有可能复用），LB负载均衡有两种分流规则：
默认规则：面向域名，流量接入到后端集群。此为模板，可选择应用范围。
专用规则：面向VIP，可为某VIP独立指定后端集群。其中专用规则优先级高。
| 共同点 | 不同点 |
|
|
【 2.1 默认规则 】
默认分流规则：域名+端口+集群，分流规则唯一性
备注：系统分配的vip有可能复用
在默认规则中， 假设系统分配的vip都是 111.111.111
域名A (www.a.jdcom)+ 域名的一个端口port(80) 通过配置的 vip （111.111.111） 将请求转发到 后端集群A。
域名B (www.b.jd.com) + 域名的一个端口port(443) 通过配置的 vip （111.111.111） 将请求转发到 后端集群B。
面向vip的一个端口有且只有1条分流规则
备注:（猜测 不确定）：专用规则中的vip可能不是复用的。

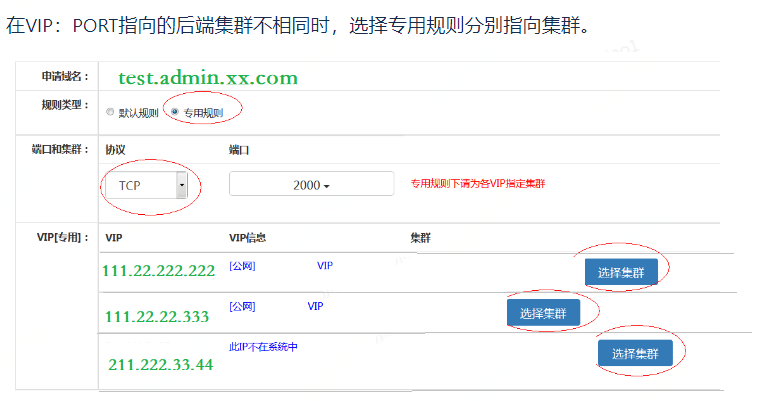

图6.在VIP：PORT指向的后端集群不相同时，选择专用规则分别指向集群
备注：一个VIP 也可以用多个端口，比如HTTP 是80和443，TCP是2000-2014
三、vip和rip的映射关系（重要）
1. vip（机房入口）是机房维度的，当然如果说vip出问题了，一般情况下就是机房出问题了，这个出现的几率会比较小。
1. 尽可能缩小问题影响的范围：如果你VIP下的机器跨机房，如果Vip出问题，导致多个机房的机器都无法接收流量
2. 尽可能匹配断网演练的目标：机房断网演练，估计VIP也不会让流量进入到下一层，如果你vip下挂载跨机房的rip，直接让机房的断网演练，变成了跨机房演练（因为多个机房的机器不会接收到流量）
1. 内网域名解析时：vip是根据机房入口走的。
2. 每个视图必须解析。（必须指向线上可用VIP）
3. 为优化机房内访问，优先选择本机房VIP。
pop入口：在计算机网络中，pop表示入网点（pop）,pop位于网络企业的边缘外侧，是访问企业网络内部的进入点，外界提供的服务通过pop进入，这些服务包括Internet接入，广域连接以及电话服务（PSTN）。新应用上线时应该申请入网点（pop）处的vip。
域名解析：
不需要VIP: 直接填写自己的公网IP
3. 按照运营商对应的POP入口VIP进行解析
简单的请求过程最实用，实用的请求过程最简单。
用简单实用的搭配方式满足流量分发，不要随意搭配，增加系统的复杂性
