大规模异构数据迁移的探索与实践

货货运研发部约 9 分钟

背景

近一年交易对系统的技术架构做了重大升级和改造，其中包括订单、运单、账单模型升级，升级过程中很重要的一部分是数据迁移。在数据迁移过程中面临如下挑战：

  • 数据量大：账单和订单数据规模庞大(订单、账单相关数据在百亿级以上)，迁移过程需要高效处理大规模数据，同时也要高质量保障数据无丢失及准确性。

  • 异构数据复杂：新老数据库表结构差异很大，在迁移中需要做大量且复杂的数据转换。

  • 业务运行要稳：由于是交易的核心数据的迁移，并且迁移过程中业务并行运行，所以需要保障在迁移中和迁移后都不能影响业务。


迁移工具选型

  1. 常见迁移工具

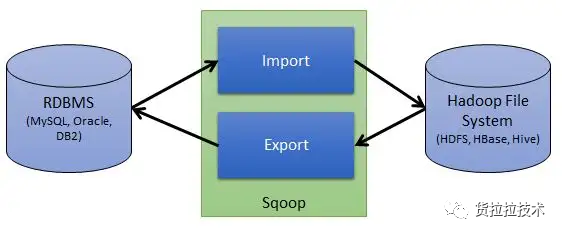

  • Sqoop：apache开源的一款在关系数据库和Hadoop之间传输数据的工具，它更偏向于关系型数据库与Hadoop间的迁移。


  • yugong：愚公移山，阿里为去IOE开发的一款从Oracle到Mysql的数据迁移工具，它偏向单表间的数据迁移，扩展性相对较弱。

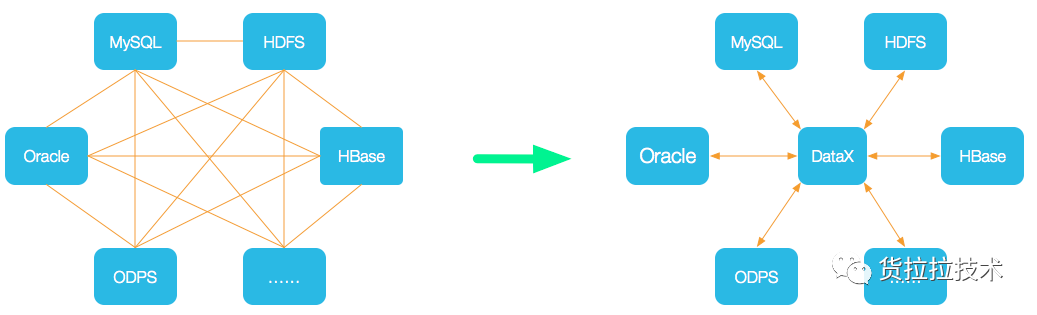

  • Datax：阿里开源的一个被广泛使用的异构数据源离线同步工具，它提供MySQL、Oracle、PgSQL、HDFS、Hive、HBase等各种异构数据源之间高效同步数据的功能，它偏向于离线数据同步。


  1. 现状分析

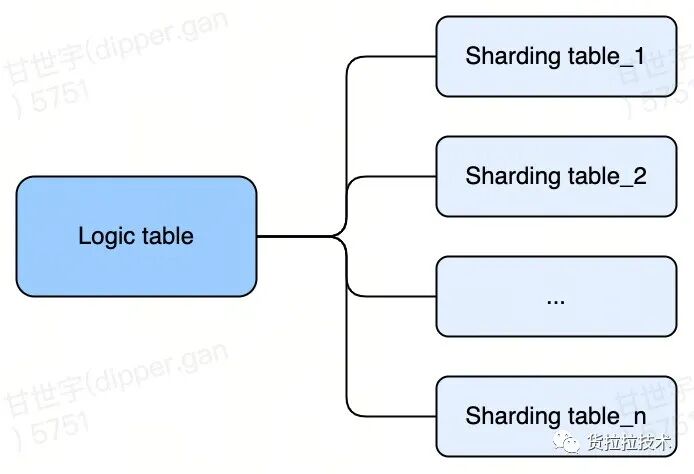

  • 表分片：交易的数据库表是水平分表的，一张逻辑表对应若干分片表，因此迁移需要考虑到表分片的问题。


  • 自定义模型转换 ：交易数据迁移中最为复杂、工作量最大的一块是数据模型的转换，无法用SQL来完成，需要编写大量的数据读取、转换、持久化的代码。

  • 分布式任务调度：因为数据量庞大，为了提高数据迁移速率，需要拆分为多个任务并分配给多台机器并行执行。

  • 灵活流程控制：迁移周期长，在迁移过程中会涉及代码改动，以适应不同的业务诉求和数据场景，需支持可延伸、可中断、可恢复。

  • 任务编排：我们的数据是按时间段拆分顺序迁移，当同时切分多个时段的任务时，需要编排这些任务的执行顺序。

  • 稳定性保障：数据迁移过程中是要与业务并行运行，需具备可限流、可降级、可熔断、可重试和告警能力，确保万无一失。

  1. 选型结果

  • 工具对比：

特性SqoopyugongDatax自建迁移框架
开发语言JavaJavaJavaJava
数据源支持主要用于Hadoop和关系型数据库之间的数据迁移关系型数据库支持多种数据源，包括数据库、文件、Hadoop等业务代码定制，数据源无限制
数据转换主要用于数据迁移，不支持复杂的数据转换单表到单表，支持简单的数据转换支持一定的数据转换编写业务代码转换
扩展性可以通过编写Java代码进行扩展扩展性相对较弱可以通过编写Java代码进行扩展框架提供基础能力，业务处理完全由使用方实现，高可扩展
离线/实时离线支持实时离线支持实时
是否支持分布式使用hadoop的MR能力来支持不支持不支持支持
暂停与恢复不支持不支持不支持支持
与Lone环境集成度低低低高
应用场景关系型数据库与Hadoop间的迁移主要用于Oracle和MySQL之间的数据同步关系型数据库、大数据平台等系统之间同步数据复杂异构数据之间的迁移

在面对交易数据迁移的这些特点时，业内常见的迁移工具都不能很好的支持，加之工具使用成本高、难以定制化等方面的考量，因此决定自建一个适合交易的数据迁移工具。

自建迁移框架

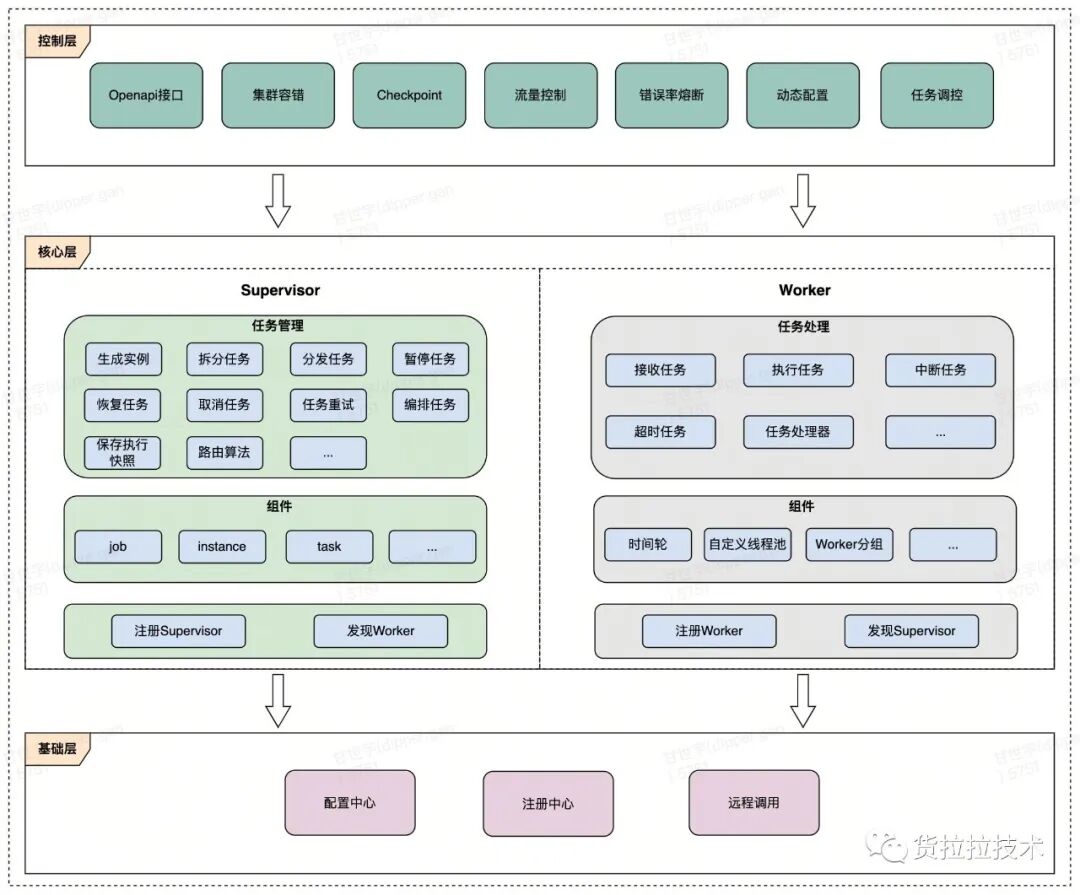

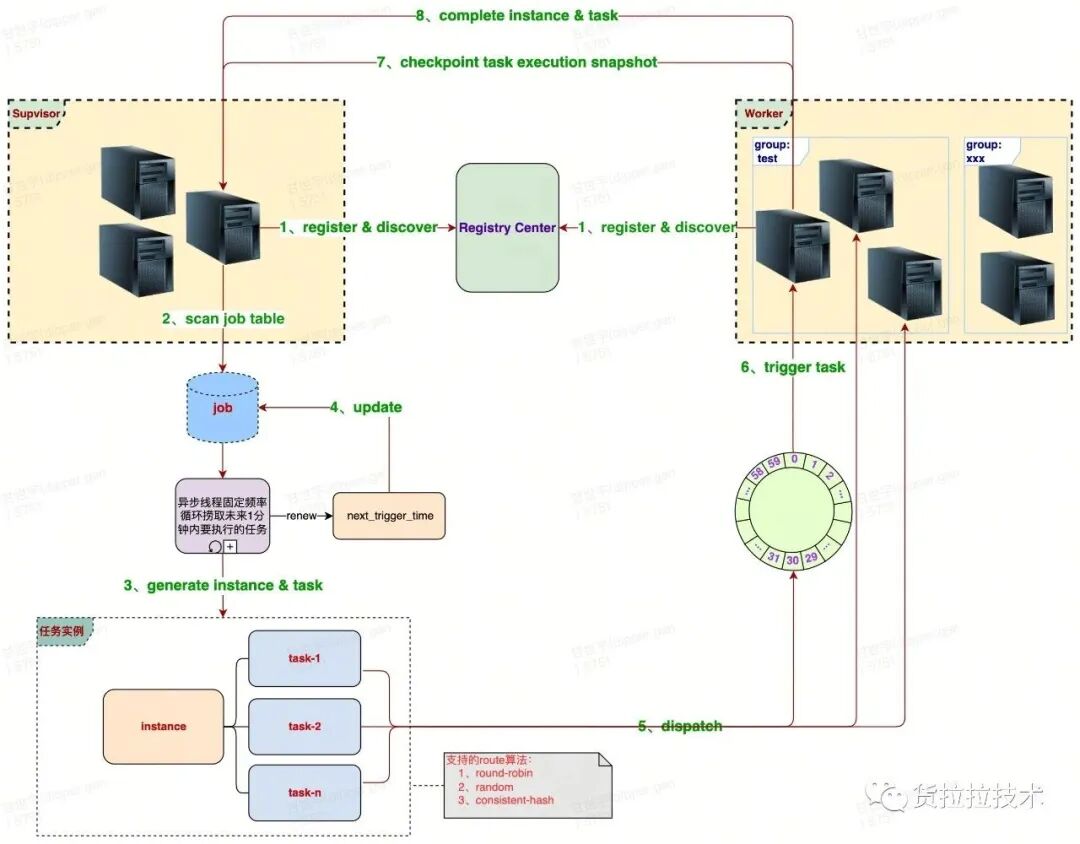

架构图：


  1. 角色

Supervisor：一个JVM实例，负责任务生成、拆分、分发、编排、管理等，supervisor_id为ip:port。

Worker：JVM实例，负责具体任务的执行，执行完成后通知Supervisor，worker_id为group:uuid:ip:port。

  1. 注册中心

Supervisor与Worker通过注册中心相互发现。

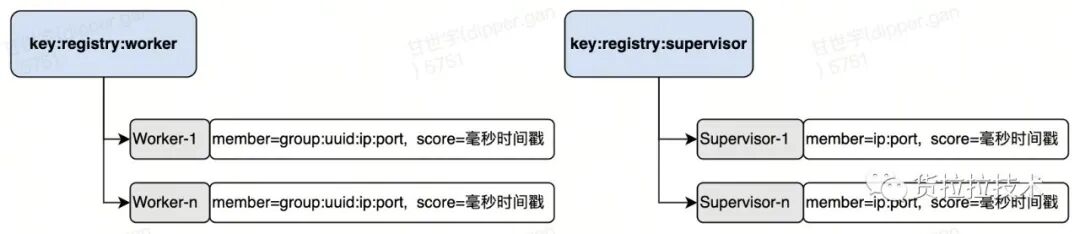

  • 注册中心：通过Redis的Zset和pub/sub实现，Zset做角色的注册及发现，pub/sub做上线/下线的通知。

    • register：定期保持心跳，更新socre为当前毫秒时间戳。

    • discovery：定期去更新对方角色列表，使用zremrangebyscore移除过期死亡的角色。

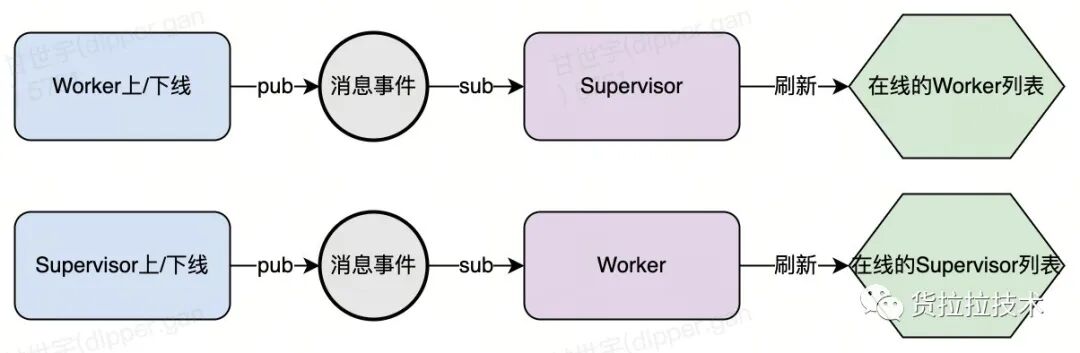

    • pub/sub：当角色上下线时，会发送事件通知对方角色实时更新discovery列表。



  1. 核心流程


3.1 创建job

job是用来定义任务配置的表数据，通过job来指定何时触发做何事，使用方可通过Openapi接口来创建job

以下是job的一份配置样例数据（只列了一些主要字段）

{    "jobGroup": "test",    "jobName": "XXX数据迁移【20210101~20210331】",    "jobHandler": "xxx.xxxxxx.xxx.xxx.xxx.DataMigrateJobHandler",    "jobParam": "{\"batch_size\":200,\"parallelism\":50,\"sharding_number\":1024,\"from_create_time\":\"2021-01-01\",\"to_create_time\":\"2021-03-31\"}",    "triggerType": 2,    "triggerConf": "2022-08-21 21:40:00",    "routeStrategy": 1}

  • jobHandler：由使用方编写的自己的任务处理器

  • triggerType：触发器类型，具体的值在triggerConf字段中配置，支持多种类型

    • 1：Cron表达式，如0 0 23 * * ?

    • 2：指定时间触发一次，如2022-08-21 21:40:00

    • 3：任务依赖，配置父jobId，当父任务执行完成会触发执行子任务(多个父jobId以逗号分隔)

  • routeStrategy：分发任务给Worker的路由策略

    • 1：轮询

    • 2：随机

    • 3：一致性哈希

    • 4：本地优先，当一个JVM同时是Supervisor和Worker时，Supervisor会优先分发给本地的Worker

3.2 生成任务

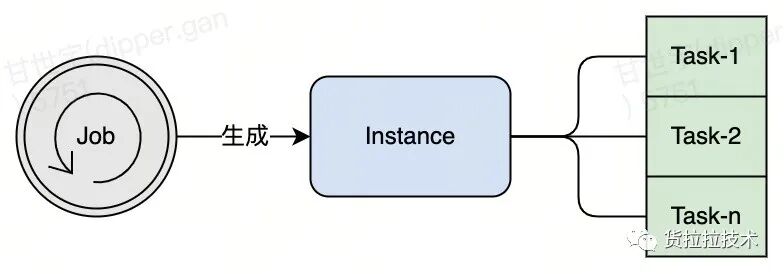

Supervisor会定时去扫描job表，获取1分钟内将要触发执行的job数据，然后生成instance以及拆分为多个task。


3.3 分发任务

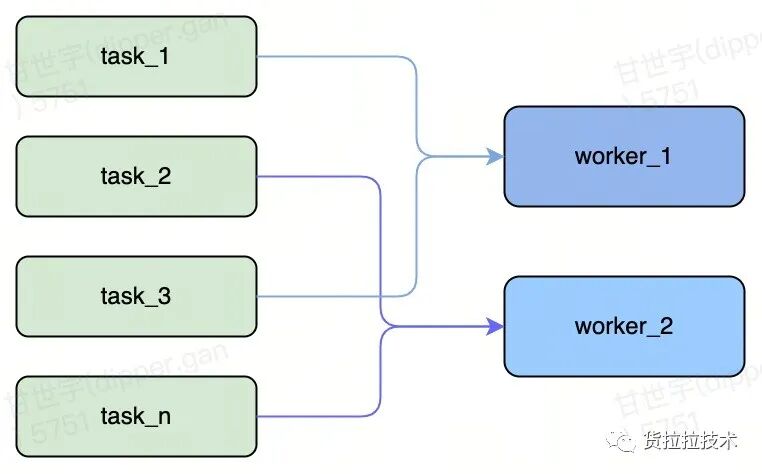

Supervisor会按Job配置的路由策略把task分发给Worker执行。分发方式使用Redis List数据结构实现。分发后如果Worker宕机且未执行，Supervisor有一个定时任务会扫描未执行的task重新分发。

  • worker_key: tasks.dispatch.group:uuid:ip:port。

  • 任务分发：redis.rPush({worker_key}, {task_data})。


3.4 接收任务

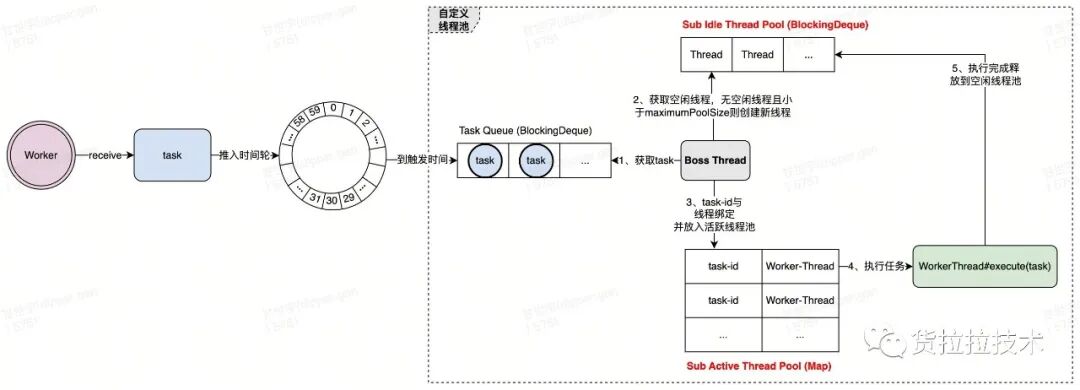

Worker有一个定时任务从redis list中接收task，然后放入时间轮中。当到达触发时间后，会把task提交到自定义的线程池WorkerThreadPool中，交由WorkerThread线程执行。

  • Redis lua脚本

local ret = redis.call('lrange', {worker_key}, 0, {batch_size}-1);redis.call('ltrim', {worker_key}, {batch_size}, -1);return ret;

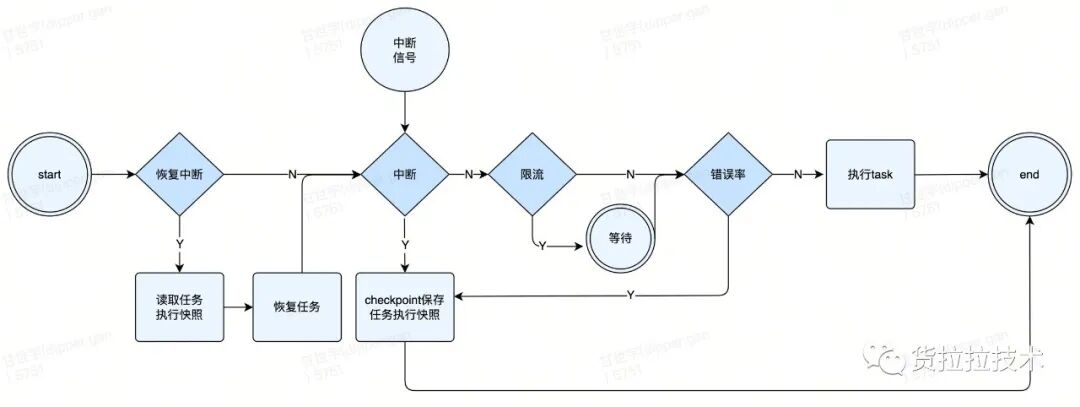

  • 任务的流转过程

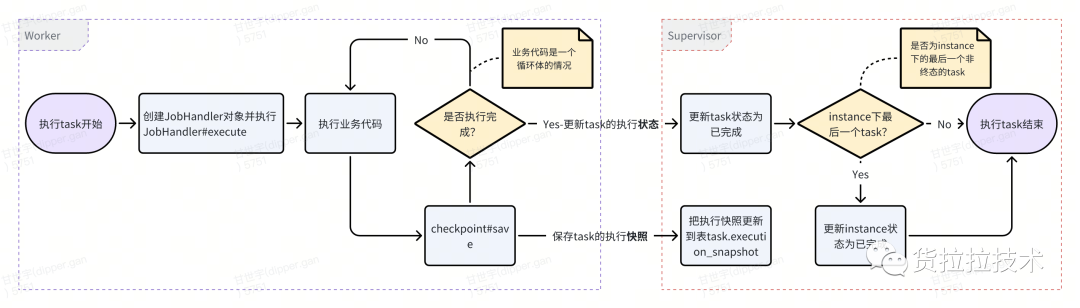

3.5执行任务

WorkerThread会创建JobHandler对象并执行JobHandler#execute方法，execute方法就是使用方的具体业务代码。


  1. Checkpoint

任务执行期间可以使用Checkpoint来保存task的执行快照，以便在宕机/重启/暂停后的恢复时能继续执行，Checkpoint有以下一些使用场景：

  • 如果是在循环体中处理业务，可每隔一定周期调用checkpoint保存执行快照。

  • 发生异常时，在中断任务前调用checkpoint保存异常前的执行快照。

  • 可以在业务处理完的最后调用checkpoint保存最终的执行结果数据。

  1. 暂停/恢复

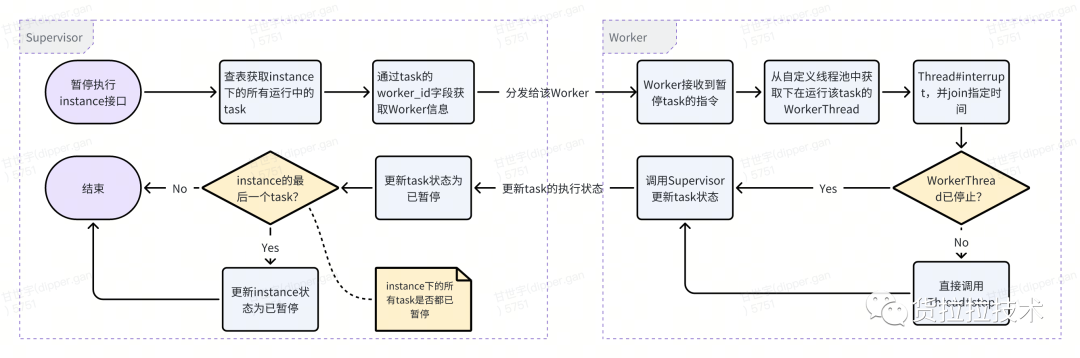

  • 暂停：客户端可以调用openapi接口来暂停正在执行的任务，暂停时可使用Checkpoint保存任务当前的执行快照。

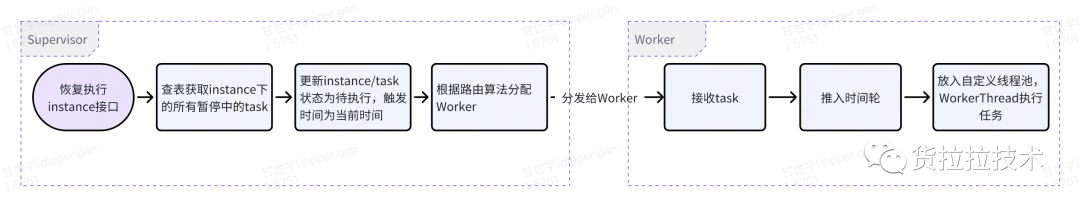

  • 恢复：客户端可以调用openapi接口来恢复已被暂停的任务，恢复时先读取暂停前的执行快照，然后从上一次的执行快照中恢复继续执行。


3.6 限流

在数据迁移过程中，为保障平稳运行不影响业务，需要对迁移速率做限流：根据DB资源情况调整流量、按业务高低峰分时段限流、异常时自动限流、压测时手动限流等场景。

{    "flow_limit":{        "07": 100,        "12": 50,  // 中午12点后，限制每个POD每秒最多迁移50个订单        "20": 200,        "22": 500,        "00": 700    }}

常见的限流算法有漏桶算法、令牌桶算法等，迁移框架是基于Guava库的令牌桶算法来做的二次封装。

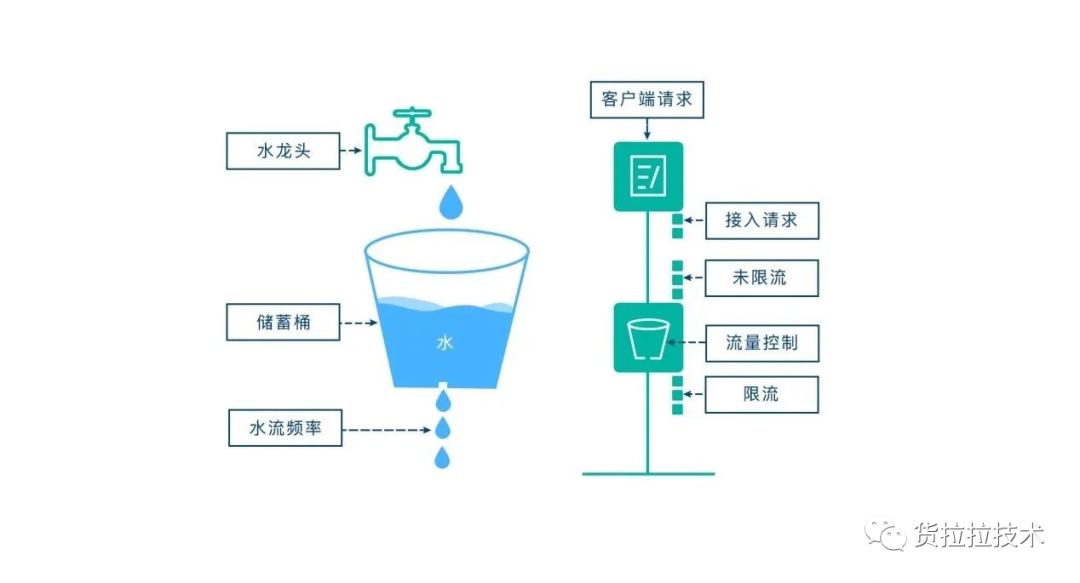

  • 漏桶算法：当请求进入漏桶中，漏桶以一定速度响应，请求速度过大直接溢出丢弃，速率平滑。缺点是无法很好的处理突发流量

      • Image

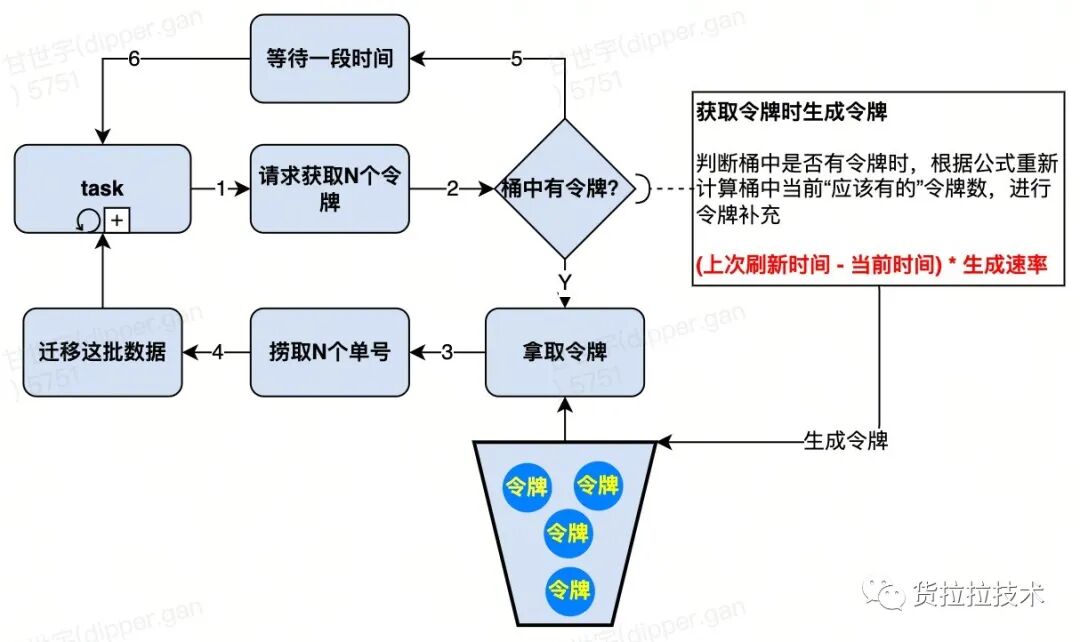

  • 令牌桶算法：请求获取令牌，当没有令牌可拿时阻塞或者拒绝服务，允许一定程度的突发调用。


7. 错误率熔断

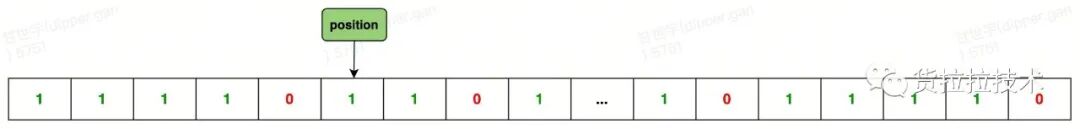

通过bit set来统计最近N条数据迁移的错误率，当错误率高于指定的阈值则自动暂停任务。

  • 创建一个指定长度（如10240位）的bit set，初始化全为1（成功）。

  • 每批次迁移N条数据，对应迁移成功或失败的结果写入bit set。

  • 统计迁移失败的比率，如果大于阈值，则直接自动暂停任务。


迁移实践

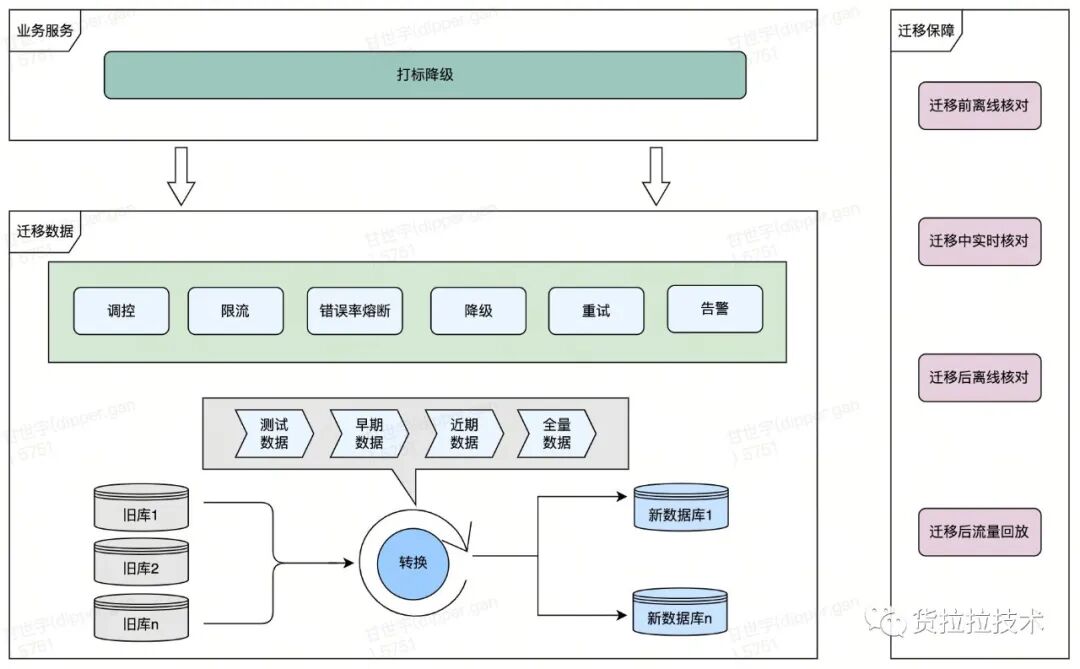

方案图：

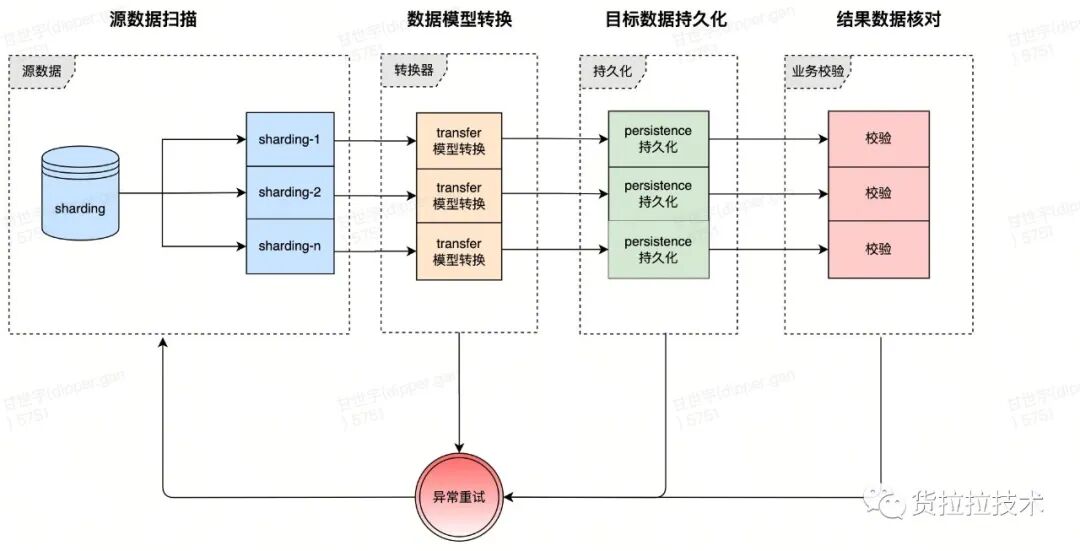

  1. 迁移流程

数据迁移流程分为4个步骤：

  • 源数据扫描：基于各个业务的基表的物理分片进行源数据扫描，可按照时间范围、业务类型等条件筛选。

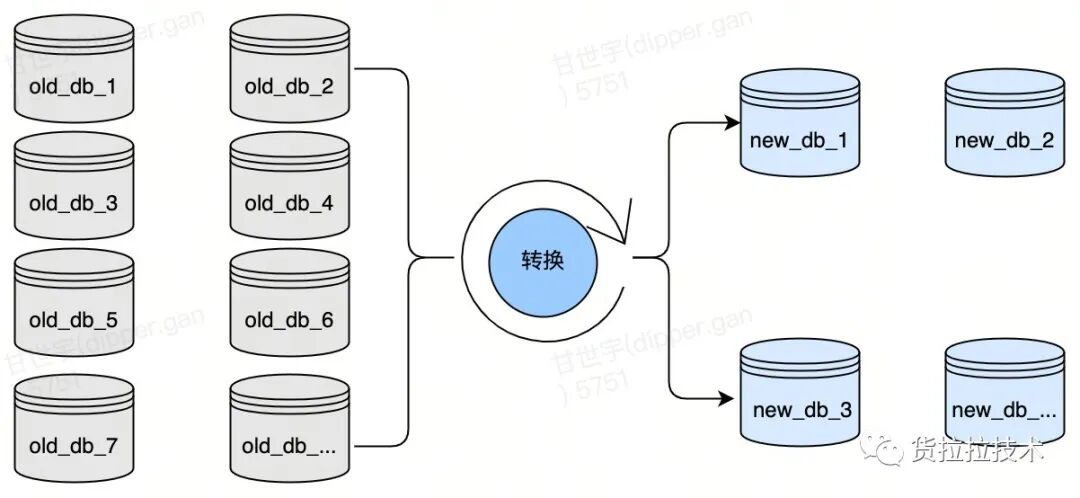

  • 数据模型转换：根据各个业务需求，将源数据结构转换为目标数据的结构。

  • 目标数据持久化：将转换好的目标数据，持久化到目标数据库中。

  • 结果数据核对：持久化目标数据后，对目标数据进行数据质量核对。


  1. 迁移保障

  1. 失败重试

当迁移的任务出现异常时，会立即进行一次重试，重试失败后， 我们会将失败的任务数据记录到重试表中，当达到最大重试次数后仍失败时，系统将触发告警，通知相关人员介入处理。

我们通过SQL语法特性来支持数据的可重复迁移

INSERT INTO target_table (...) VALUES (...) ON DUPLICATE KEY UPDATE ...

  1. 数据核对

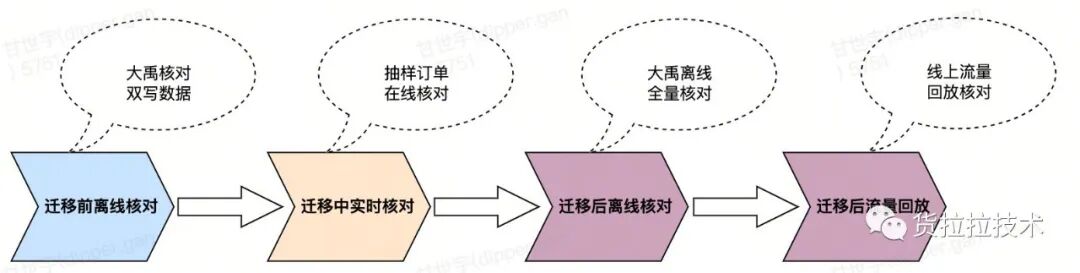

为了确保数据迁移的准确性，我们使用了以下核对机制：

  • 迁移前离线核对：在双写后，我们通过大禹核对新老库数据是否一致，保障双写准确性以及为后续迁移核对做铺垫。

  • 迁移中实时核对：在迁移过程中，我们通过调用业务新老查询接口，将迁移数据重新转换为源数据的异源同构数据后，进行字段核对。

  • 迁移后离线核对：在迁移完成后，我们通过数仓抽取全量的数据，在大禹进行全量数据的核对，确保数据的一致性。

  • 迁移后流量回放：在迁移完成后，我们将从线上录制真实的旧链路请求，并回放到新链路的对应接口中，对比新旧链路结果的差异，确保差异都是预期内的，以确认线上查询请求的结果符合预期。


  1. 迁移调控

为了确保在迁移过程中不影响业务系统，我们通过以下方法进行调控：

  • 任务中断恢复：异常情况下，可中断迁移任务以避免进一步影响业务流程。在问题解决后，可以重新启动新的迁移任务或恢复中断的任务，确保迁移流程的稳定性和连续性。

  • 速率动态调整：对于迁移过程中的性能指标和异常情况，可以通过实时配置，调整读取源数据的速率，降低迁移对业务系统的影响。

  • 错误率阈值熔断：可以设定迁移错误率的阈值，如果错误率超过阈值，将终止迁移任务，待问题确认或修复后再重新进行迁移。在错误率未达到阈值之前，迁移错误不会影响整个迁移任务的执行。

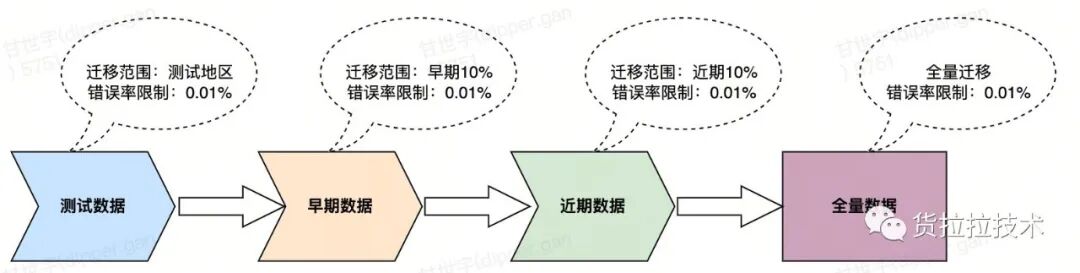

  1. 迁移策略

通过配置多个任务，指定任务的执行优先级，指定任务迁移数据的时间、业务类型等限制范围，按照下面的策略进行数据迁移：

  • 测试数据：迁移测试地区全量数据，确认测试地区数据迁移无问题。

  • 早期数据：逐步迁移最早半年10%的数据，用于灰度观察及验证，确认早期数据迁移无问题。

  • 近期数据：逐步迁移最近半年10%的数据，用于灰度观察及验证，确认近期数据迁移无问题。

  • 全量数据：从前往后按时间段分多批次迁移所有数据。


  1. 降级预案

当迁移后如果发现数据有问题时，我们需要有快速的方案做降级止血，防止问题进一步扩大影响，我们提供了两种方案降级：

  • 打标降级：在迁移后可批量或按时间范围对订单的双写标记置为false，使订单沿用旧链路逻辑操作。

  • 删除降级：在迁移后通过接口能批量删除订单新库数据及打标信息，使订单沿用旧链路逻辑操作。

总结与展望

通过本次大规模数据迁移探索与实践，我们沉淀了一套通用、高效、可靠的迁移工具及方案。尽管不同的迁移任务可能在复杂程度和侧重点上有所差异，但总体的迁移诉求及过程基本相似。通过这套工具及方案的实施，能高效的完成大规模数据迁移及保障迁移中数据的完整性、准确性。

在未来我们重点会去探索迁移工具平台化，当前主要是在面对不同任务需要针对性的编码，无法快速高效的复用到其他团队，未来我们将建成平台，让不同业务团队可以通过平台动态配置化的能力来自动完成迁移。
