我是如何做到在线预览 Maya 资产的

背景

之前设计团队的大大们提了一个很有挑战的需求，想要在客户端(Web页面)上直接预览 Maya 资产文件，而 Maya 是一款 Autodesk 公司出品的商业化三维动画软件，脱离了 Maya 这款工具本身，目前还没有能够直接预览 Maya 资产文件（.ma .mb）的方法，想要实现这个需求的话估计得另辟蹊径了。在这里简单记录一下解决的全过程。

前期调研

经过简单的调研，在 Maya 身上我们找到了几个有意思的点：

而在前端方面，某新大佬悄悄告诉我，咱们年会的洋葱头3D模型是 glTF 格式的，前端的 three.js 虽然不支持 ma、mb 之类的闭源特殊格式，但是支持 obj、dae、glTF 等格式，在 glTF 格式下的表现会比较好。

因此一个“大胆的想法”应运而生：调用 Maya 将特有的格式转码成通用的 3D 格式。

通用3D格式的选择

既然需要转换为通用的 3D 格式，那我们需要如何在众多 3D 格式中做出选择呢？

经过各路资料的收集，得到各个关于 3D 格式的说明如下：

. fbx 格式，Autodesk 家族格式 - 支持动画！这是一个商业的格式，兼容最好的当属 Autodesk 家族的软件了。fbx 也开放给了第三方软件，但总是感觉除了他自己的软件之外或多或少的都有解决不完的问题。 毋庸置疑，FBX 现在是最受欢迎的格式。

.glTF 格式， - 支持动画等！.gITF 2.0 格式逐步的完成了 WebGL 的布局，也成为了这个领域的专用格式，随着发展游戏领域的应用也会越来越广泛。这种格式可以减少3D格式中与渲染无关的冗余数据并且在更加适合OpenGL簇加载的一种3D文件格式。glTF的提出是源自于3D工业和媒体发展的过程中，对3D格式统一化的急迫需求。如果用一句话来描述：glTF 就是三维文件的 JPEG ，三维格式的 MP3。

. obj 格式， 静态多边形模型 - 附带 UV 信息及材质路径！不包含动画、材质特性、贴图路径、动力学、粒子等信息。主要支持多边形(Polygons)模型。是最受欢迎的格式。

. 3ds 格式 - 三角面静态模型！文件格式简单，现在几乎都已淘汰！应该在一些老的项目应用上才有可能会用到。

. x3d 格式 - Web3D 使用较多的格式 - 少量动画 WebGL 支持！支持多纹理和多遍绘制、支持 Shader 着色、支持多渲染目标(MRT)、支持几何实例(Geometry Instance)。

. dae 格式， FBX 的代替品 - Collada DAE需要自行下载安装！Google 地图便是使用的 DAE 格式。

. stl 格式，三维打印的通用格式 - 三角面静态模型！文件格式简单，只能描述三维物体的几何信息，不支持颜色材质等信息，是计算机图形学处理CG、数字几何处理如CAD、 数字几何工业应用, 如三维打印机支持的最常见文件格式。

. bvh 格式， 动作捕捉通用格式 - 骨骼动画数据！捕捉后的文件可以重复利用，应用在不同的角色骨骼驱动上制作动画。制作游戏、影视等方面的应用广泛。

.abc 格式，中文名称：蒸馏机 - 支持动画、粒子等！bake三维场景的模型、流体、动画、特效等数据，输出输入到其他三维软件。注意是 bake（烘焙），有可能在导入其他三维软件中无法再二次编辑，比如：Rig、流体烟雾模拟等。不必多说，ABC将会是三维软件交互的王者。

. ply 格式 - 静态多边形模型 - OBJ 格式的升级版！PLY格式受 Wavefront .obj 格式的启发，但改进了Obj格式所缺少的对任意属性及群组的扩充性。因此PLY格式发明了"property"及"element"这两个关键词，来概括“顶点、面、相关资讯、群组”的概念。

. psk 格式 - Unral Engine 格式 - 带骨骼动画的模型！psk 是 一个比较特殊的格式，通常情况下是原来提取游戏模型使用的。最终生成的基于虚幻引擎的游戏打包成这个格式的模型。

. dxf 格式 - Drawing Exchange File - CAD 通用格式！一般都是CAD 矢量数据的交互格式。

看到“glTF 就是三维文件的 JPEG ，三维格式的 MP3”时，心向往之，是不是我们把 .ma .mb 之类的特殊格式，转换成 .glTF 格式就可以了呢？

很快现实就给我们泼了冷水，Maya 并不支持直接导出 gltf 格式的 3D 模型，需要单独安装第三方的插件，遗憾的是这个第三方的插件已经不在更新了，并不能保证以后的版本中能够做到比较好的兼容，那么我们能否退而求其次，导出号称 Autodesk 最强交换格式的 fbx，然后再从 fbx 转换为 glTF 格式呢？

我们找到了 Facebook(Meta) Incubator 开源的 fbx2gltf 工具，成功地在 Linux 测试机下把 fbx 格式文件转换成了 glTF 格式文件并在 Web 中进行了渲染；然而这时现实再次向我们展示了它骨感的身影，当我们把这款工具搬到运行 Maya 的 Windows 测试机上运行时，发现原本能在 Linux 下正常转码的部分文件会提示格式编码有误，所幸的是后面队友黄老板给力，找到了一款名为 assimp 的开源格式也能完成 fbx 到 glTF 的转码，这款工具在 Windows 和 Linux 下都能够比较好地完成转换。

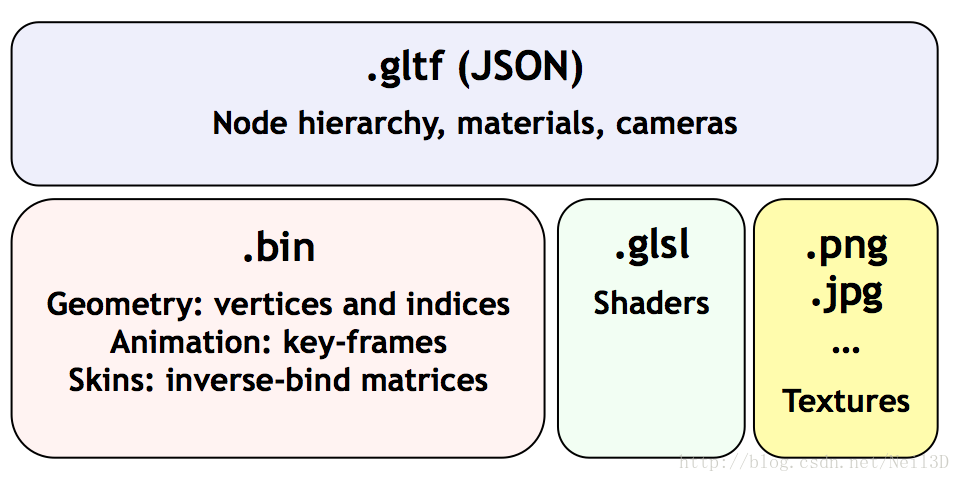

到这里，glTF 格式转换方面看似已经符合 Web 渲染的预期了，但是我们又遇到了一个问题，glTF 格式确切地说并不是单个文件，更像是由多个文件（如bin、jpg等）组成的一个包，由 .gltf 这个以 json 格式存在的“配置”文件中产生对其他文件的引用；因为文件转码完成之后，中间预览文件（即 glTF 产物）是需要重新上传到其他的 Web 服务器上进行存储的，对于后端而言单个文件的管理永远比目录要好。

这个时候，我们又在 glTF 家族中发现了一个网络上讨论得比较少，但是却比较实用的格式：glb。它是 glTF 模型的二进制文件格式表示，以单文件存储了glTF 的组件，如JSON、BIN文件和图片。同时 glb 避免了使用 glTF 格式文件变大的问题，通过压缩，glb 能更快地加载；更为重要的是作为 glTF 家族中的一员，前端的 three.js 组件同样能够对它做到比较好的支持。

和 Maya 的交互

既然 Maya 可以把自己特有的格式导出为 fbx，并通过工具我们可以把 fbx 文件转换为支持 WebGL 渲染的 glTF/glb 格式，那么我们怎么让我们运行在云端的 Web 后端程序和 Maya 产生交互，通知 Maya 对特定的文件进行转码导出呢？结合前期调研，我们快速制定了几个可行的方案：

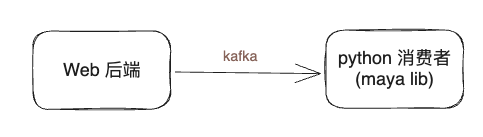

① Web 后端程序往 kafka 投递消息，使用 Python 编写消费者进行监听，接收到消息后调用 Maya 相关的库进行加工并导出

优点：Maya 相关的 Python 库功能相对强大，可定制性强

缺点：1. 当前项目组内没有特别熟悉 Python 开发的后端同学，都偏向 Golang 或 PHP 开发；2. 考虑到到时候这部分内容需要部署在办公网络内的 Windwos 机器下，如何保证 Python 程序的稳定性也是值得思考的问题

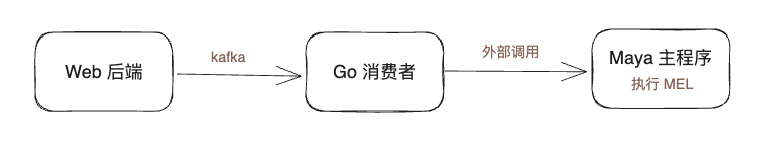

② Web 后端程序往 kafka 投递消息，使用 Go (技术中心TCF框架) 编写消费者进行监听，接收到消息后通过命令行的方式唤起 Maya 并执行文件转换的 MEL 脚本

优点：1. 利用技术中心 TCF 框架可以做到技术栈的统一，同时主动告警、内置 Prometheus 等特性更利于我们对程序稳定性的监控 2. 和传统的利用 Golang 调用外部命令一样，只要系统资源足够，可以通过 Go 协程 or 增加消费者数量轻松提高性能 3. 同样的调用模式，不仅仅可以调起 Maya 主程序，还可以调用 Maya Render 进行批量渲染，以及调用 fbx2gltf、assimp 等工具，后续可以节约这场场景开发时间 4. Golang + TCF 框架是大势所趋，我们需顺势而为

缺点：由于接收到请求后再调用 Maya，因此会存在 Maya 冷启动的过程，相对耗时较长

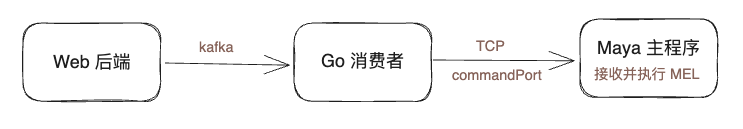

③ 事先启动好 Maya 主程序，并通过 Python 脚本或 MEL 提前开启 commandPort 的监听；Web 后端程序往 kafka 投递消息，使用 Go (技术中心TCF框架) 编写消费者进行监听，接收到消息后通过特定端口和 Maya 建立 TCP 连接，执行对应的命令进行文件的导出

优点：相比起上一个方案，这种方式减少了 Maya 冷启动的过程，性能更优

缺点：1. 需要实现开机自动启动 Maya 并监听 commandPort，存在 maya 假死后我们监控不到的情况，并且需要提前分配好各个 maya 进程的端口号 2. 扩容时需要配置多个 maya 的自动启动以及指定端口号，操作不太方便。3. Maya commandPort 上的操作并不能做到并发安全！需要在 Go 消费者中进行控制

最终基于开发成本和稳定性考虑，我们选择了使用方案②

如何落地

经过上述整理，我们可以发现整个流程大致包含以下几个节点：

最开始落地时，我们的步骤真的就像上面方案所展示的一样，写了个 Go 消费者进行处理：

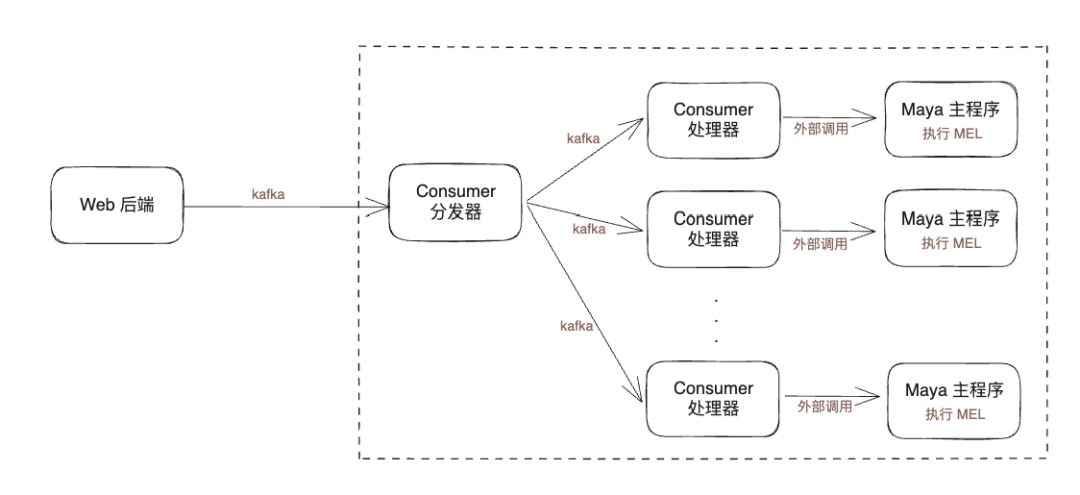

当简单压测后发现了一个问题，整个链路的耗时主要分布在下载、Maya处理这两部分。如果单纯扩容 Go 消费者确实是可以解决问题，但是还会受到 Kafka 分区数的限制，超出分区数的消费者并不会工作，而增加分区数意味着成本的上升。因此便衍生了第二套方案，把耗时较大的下载、处理这两部分分离：

其中：

如此一来，在性能遇到瓶颈时便可以针对性地进行扩容，如果是网络原因导致的下载慢，则只需要扩容分发器；如果是资产文件处理耗时比较长，在机器性能足够的情况下以调整处理器的进程数即可

除此之外还有一些前文并未提及的问题，那就是资产文件都是存储于办公网络内的，分布在各个业务团队自有的NAS和Linux文件服务器上，我们需要打通线上生产环境到办公网络的交互，经和SRE、DBA、网络、安全等同事对齐后选择了开放了外网访问的 Kafka 作为介质沟通两个网络环境，同时开启了 SASL-SSL + 用户名密码的验证，这里还有一段趣事就是咱们技术中心的 TCF 框架 kafka 组件当时并未支持 SASL 等特性，有幸动手为 TCF 提了个 MR 为其增加了相关特性，也算造福一下后来者。

最后在稳定性方面，整体还有待观察。从应用层面来讲，TCF 框架虽然提供了 Prometheus Metrics，但是目前我们还尚未对办公网络内的机器进行收集，只利用 ERROR 日志主动告警的功能让错误在发生时能够及时通知到开发人员，并在上图中“处理器”部分分阶段对 Web 后端进行了多次回调，从而能够把握到整体的处理进度，方便对办公网络内消费者运行状态进行分析。在网络、机器层面的话，也是复用以前运维侧的看板。目前该项目的监控数据源分散在企信Prometheus、海外 Prometheus、海外对内K8S集群的SLS上，暂未能收拢到同一个 Grafana 上，较为可惜，也是后续一个需要填的大坑吧。

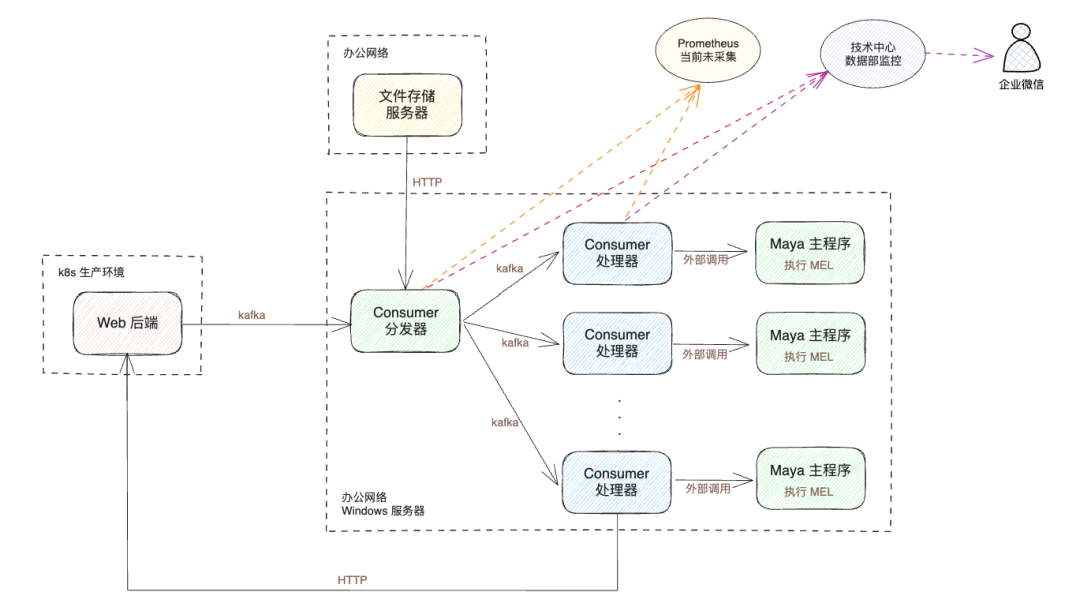

最终完整的设计如下：

总结
