记一个诡异的TCP挥手乱序问题

内核版本linux 5.10.112

• 同时关闭的场景，server和client几乎同时向对方发送fin包。

• client先收到了server的fin包，并回传ack包。

• 然而server处发生乱序，先收到了client的ack包，后收到了fin包。

• 结果表现为server未能正确处理client的fin包，未能返回正确的ack包。

• client没收到（针对fin的）ack包，因此等待超时后重传fin包，之后才回归正常关闭连接的流程。

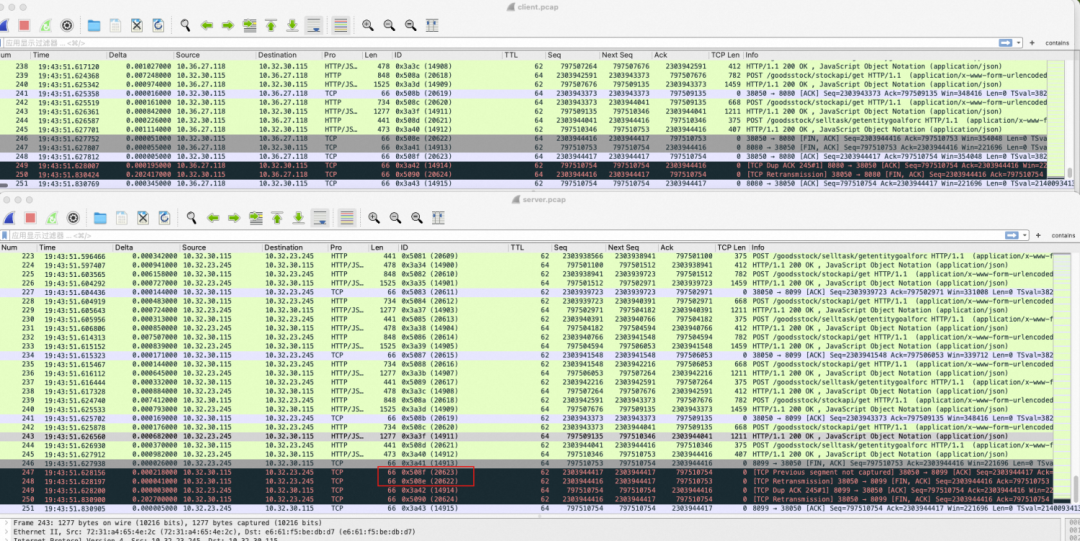

• 20622（seq=4416，ack=753），client发送的fin包：client主动关闭连接，向server发送fin包；

• 14913（seq=753，ack=4416），server发送的fin包：server主动关闭连接，向client发送fin包；

• 20623（seq=4417，ack=754），client响应的ack包：client收到server的fin，响应一个ack包；

• 14914（seq=754，ack=4416），server发送的ack包；

• 先收到20623（seq=4417），但此时期望收到的seq为4416，所以被标记为[previous segment not captured]
• 然后收到20622，回传了一个ack包，id为14914，问题就出现在这里：这个数据包的ack=4416，这意味着server还在等待seq=4416的数据包，换言之，fin-20622没有被server真正接收到。

• client发现20622没有被正确接收，因此在等到timeout后，重新发送了fin包（id=20624），此后连接正常关闭。

• 5: server向client发送fin（这里不知为何有一次重传，但是不影响后面的效果，没有深究）

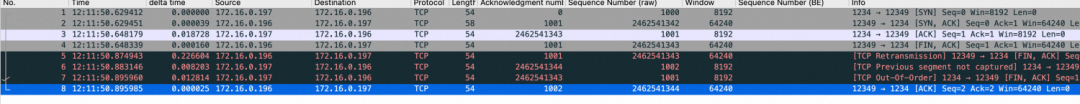

• 6: client先传回了seq=1002的ack包

• 7: client后传回了seq=1001的fin包

• 8: server传回了ack=1002的ack包，ack=1002意味着client的fin包被正常接收了！（如果在问题场景下，此时回传的ack包，ack应当为1001）

这里用scapy伪造client，发送乱序的ack和fin，是为了观察server回传的ack包。

因为client并未真的走了tcp协议，所以无论复现成功与否，都不能观察到超时重传。

import socket
server_ip = "0.0.0.0"server_port = 12346
server_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)server_socket.bind((server_ip, server_port))server_socket.listen(5)
connection, client_address = server_socket.accept()
connection.close() #发送finserver_socket.close()

（2）client模拟乱序：

from scapy.all import *import timeimport sys
target_ip = "略"target_port = 12346src_port = 1234
#伪造数据包，建立tcp连接ip = IP(dst=target_ip)syn = TCP(sport=src_port, dport=target_port, flags="S", seq=1000)syn_ack = sr1(ip / syn)if syn_ack and TCP in syn_ack and syn_ack[TCP].flags == "SA":    print("Received SYN-ACK")    ack = TCP(sport=src_port, dport=target_port,               flags="A", seq=syn_ack.ack, ack=syn_ack.seq+1)    send(ip / ack)    print("Sent ACK")else:    print("Failed to establish TCP connection")def handle_packet(packet):    if TCP in packet and packet[TCP].flags & 0x01:        print("Received FIN packet") #若收到server的fin，先传ack，再传fin        ack = TCP(sport=src_port, dport=target_port,                   flags="A", seq=packet.ack+1, ack=packet.seq+1)        send(ip / ack)        time.sleep(0.1)        fin = TCP(sport=src_port, dport=target_port,                   flags="FA", seq=packet.ack, ack=packet.seq)        send(ip / fin)        sys.exit(0)sniff(prn=handle_packet)

• 该现象是否是内核的合法行为？（先剧透一下，是合法行为）

• 为什么本地复现失败了？

• 本地复现-乱序不影响挥手；

• 问题场景-乱序导致超时重传。

这里还有一个奇怪的点：按照正确的挥手流程，server在FIN_WAIT_2收到fin后应当进入TIMEWAIT状态。我们在ss中观察到了这个状态转移，但是使用ebpf监控时，并没有捕捉到这个状态转移。

当时我们并未关注这个问题，后来才知晓原因：ebpf实现中，只记录tcp_set_state()引发的状态转移。而此处虽然进入了TIMEWAIT状态，却并未经过tcp_set_state()，因此ebpf中无法看到。

关于这里如何进入TIMEWAIT，请看末尾的“番外”一节。

<idle>-0    [000] d.s. 42261.233642: PASSIVE_ESTABLISHED: start monitor tcp state change<idle>-0    [000] d.s. 42261.233651: port:12346,snd_nxt:154527568,snd_una:154527568<idle>-0    [000] d.s. 42261.233652: rcv_nxt:1001,recved:0,acked:0
<...>-9451 [007] d... 42261.233808: changing from ESTABLISHED to FIN_WAIT1<...>-9451 [007] d... 42261.233815: port:12346,snd_nxt:154527568,snd_una:154527568<...>-9451 [007] d... 42261.233816: rcv_nxt:1001,recved:0,acked:0
<idle>-0    [000] dNs. 42261.464578: changing from FIN_WAIT1 to FIN_WAIT2<idle>-0    [000] dNs. 42261.464588: port:12346,snd_nxt:154527569,snd_una:154527569<idle>-0    [000] dNs. 42261.464589: rcv_nxt:1001,recved:0,acked:1

  case TCP_FIN_WAIT1:  case TCP_FIN_WAIT2:    /* RFC 793 says to queue data in these states,     * RFC 1122 says we MUST send a reset.     * BSD 4.4 also does reset.     */    if (sk->sk_shutdown & RCV_SHUTDOWN) {      if (TCP_SKB_CB(skb)->end_seq != TCP_SKB_CB(skb)->seq &&          after(TCP_SKB_CB(skb)->end_seq - th->fin, tp->rcv_nxt)) { //经过分析，不符合该条件        NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONDATA);        tcp_reset(sk);        return 1;      }    }    fallthrough;  case TCP_ESTABLISHED:    tcp_data_queue(sk, skb); //如果进入了这个函数，乱序会被纠正，fin的处理也在该函数中    queued = 1;    break;

如果运行到了这里，基本可以确定fin会被正常处理，所以我们将这个位置作为我们检查的终点。也就是说，乱序的fin-20622应当是没有成功到达此处的。我们从这个位置开始，向前查找，找到了一个非常可疑的位置，同样是在tcp_rcv_state_process中。

//检查ack值是否合法  acceptable = tcp_ack(sk, skb, FLAG_SLOWPATH |              FLAG_UPDATE_TS_RECENT |              FLAG_NO_CHALLENGE_ACK) > 0;
  if (!acceptable) { //如果不合法    if (sk->sk_state == TCP_SYN_RECV) //挥手过程中不会进入这个分支      return 1;  /* send one RST */    tcp_send_challenge_ack(sk, skb); //回传一个ack然后丢弃    goto discard;  }

假如这里对fin-20622的ack检查没有通过，那么也会发送一个ack（即包14914, 这段代码中为challenge ack），然后丢弃掉（没有进入处理fin的流程）。这和问题场景是非常符合的。继续分析tcp_ack()函数，也找到了可能会判定非法的点：

/*这一段是判断收到的ack值与本地发送窗口的关系，  这里snd_una意为send un-acknowledge，即发送了，但未被ack的位置*/    if (before(ack, prior_snd_una)) { //如果收到的ack值，已经被前面的包ack了    /* RFC 5961 5.2 [Blind Data Injection Attack].[Mitigation] */···    goto old_ack;  }···old_ack:  /* If data was SACKed, tag it and see if we should send more data.   * If data was DSACKed, see if we can undo a cwnd reduction.   */···
  return 0;

总结一下：fin-20622有一种可能的处理路径，符合问题场景的表现。从server的视角：

• 首先收到ack-20623，更新了snd_una的值为该包的ack值，即754。

• 然后收到fin-20622，在检查ack值的阶段，由于该包的ack=753，小于此时的snd_nxt，因此被判定为old_ack，非法。之后acceptable返回值为0。

• 由于 ack 值被判定为非法，内核传回一个challenge ack包， 然后直接丢掉fin-20622。

• 因此，最终fin-20622被tcp_rcv_state_process丢弃，没有进入fin包处理的流程。

这样，相当于server并没有收到fin信号，与问题场景吻合。

1. 收到ack-20623时，snd_una确实被更新了，这符合上面的假设，为fin包丢弃提供了条件。

2. 乱序的fin包根本没有进入tcp_rcv_state_process()函数，而是被外层的tcp_v4_rcv()函数按照TIMEWAIT流程直接处理，最终关闭连接。

显然，第二点很可能是导致复现失败的关键。

• 更加证明了我们先前的假设，如果fin能进入tcp_rcv_state_process()函数，应该就能复现出问题。但可能因为线上场景与复现场景存在某些配置差异，导致代码路径分歧。

• 另外这个发现也颠覆了我们的认知，按照tcp的挥手流程，在收到fin-20622前，server发送fin后收到了ack，那么应当处于FIN_WAIT_2状态，工具监控结果也是如此，为何这里是TIMEWAIT呢。

  case TCP_FIN_WAIT1: {    int tmo;···
    if (tp->snd_una != tp->write_seq) //一种异常情况，还有数据待发送      break; //可疑
    tcp_set_state(sk, TCP_FIN_WAIT2); //转移至FIN_WAIT2，并且关闭发送方向    sk->sk_shutdown |= SEND_SHUTDOWN;
    sk_dst_confirm(sk);
    if (!sock_flag(sk, SOCK_DEAD)) { //延迟关闭      /* Wake up lingering close() */      sk->sk_state_change(sk);      break; //可疑    }···        //可能会进入timewait相关的逻辑    tmo = tcp_fin_time(sk); //计算fin超时    if (tmo > sock_net(sk)->ipv4.sysctl_tcp_tw_timeout) {            //如果超时时间很大，则启动keepalive timer探活      inet_csk_reset_keepalive_timer(sk,                   tmo - sock_net(sk)->ipv4.sysctl_tcp_tw_timeout);    } else if (th->fin || sock_owned_by_user(sk)) {      /* Bad case. We could lose such FIN otherwise.       * It is not a big problem, but it looks confusing       * and not so rare event. We still can lose it now,       * if it spins in bh_lock_sock(), but it is really       * marginal case.       */      inet_csk_reset_keepalive_timer(sk, tmo);    } else {  //否则直接进入timewait；经过测试，复现失败时ack包进入了这个分支      tcp_time_wait(sk, TCP_FIN_WAIT2, tmo);      goto discard;    }    break;  }

这个片段对应ack-20623的处理过程，确实发现了和TIMEWAIT的关联，所以我们怀疑到前面的两个break上。如果提前触发了break，是不是就不会导致TIMEWAIT，进而能够复现成功？

/* *  Shutdown the sending side of a connection. Much like close except *  that we don't receive shut down or sock_set_flag(sk, SOCK_DEAD). */
void tcp_shutdown(struct sock *sk, int how){  /*  We need to grab some memory, and put together a FIN,   *  and then put it into the queue to be sent.   *    Tim MacKenzie([email protected]) 4 Dec '92.   */  if (!(how & SEND_SHUTDOWN))    return;
  /* If we've already sent a FIN, or it's a closed state, skip this. */  if ((1 << sk->sk_state) &      (TCPF_ESTABLISHED | TCPF_SYN_SENT |       TCPF_SYN_RECV | TCPF_CLOSE_WAIT)) {    /* Clear out any half completed packets.  FIN if needed. */    if (tcp_close_state(sk))      tcp_send_fin(sk);  }}EXPORT_SYMBOL(tcp_shutdown);

从注释可以看出，这个函数具有close的一部分功能，但是不会sock_set_flag(sk, SOCK_DEAD)。那么再看一看tcp_close()：

void tcp_close(struct sock *sk, long timeout){  struct sk_buff *skb;  int data_was_unread = 0;  int state;
···  if (unlikely(tcp_sk(sk)->repair)) {    sk->sk_prot->disconnect(sk, 0);  } else if (data_was_unread) {    /* Unread data was tossed, zap the connection. */    NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONCLOSE);    tcp_set_state(sk, TCP_CLOSE);    tcp_send_active_reset(sk, sk->sk_allocation);  } else if (sock_flag(sk, SOCK_LINGER) && !sk->sk_lingertime) {    /* Check zero linger _after_ checking for unread data. */    sk->sk_prot->disconnect(sk, 0);    NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONDATA);  } else if (tcp_close_state(sk)) {    /* We FIN if the application ate all the data before     * zapping the connection.     */    tcp_send_fin(sk); //发送fin包  }
  sk_stream_wait_close(sk, timeout);
adjudge_to_death:  state = sk->sk_state;  sock_hold(sk);  sock_orphan(sk); //这里会设置SOCK_DEAD flag···}EXPORT_SYMBOL(tcp_close);

这里，tcp_shutdown和tcp_close都是tcp协议的标准接口，可以用于关闭连接：

struct proto tcp_prot = {  .name      = "TCP",  .owner      = THIS_MODULE,  .close      = tcp_close, //close在这  .pre_connect    = tcp_v4_pre_connect,  .connect    = tcp_v4_connect,  .disconnect    = tcp_disconnect,  .accept      = inet_csk_accept,  .ioctl      = tcp_ioctl,  .init      = tcp_v4_init_sock,  .destroy    = tcp_v4_destroy_sock,  .shutdown    = tcp_shutdown, //shutdown在这  .setsockopt    = tcp_setsockopt,  .getsockopt    = tcp_getsockopt,  .keepalive    = tcp_set_keepalive,  .recvmsg    = tcp_recvmsg,  .sendmsg    = tcp_sendmsg,···};EXPORT_SYMBOL(tcp_prot);

综上，shutdown和close的一个重要差异在于shutdown不会设置SOCK_DEAD。

• 该现象是否是内核的合法行为？

• 是合法行为，是内核检查ack的逻辑导致的；

• 内核会根据收到的ack值，更新发送窗口参数snd_una，并由snd_una判断ack包是否需要处理；

• 由于fin-20622的ack值小于ack-20623，且ack-20623先到达，更新了snd_una。后到达的fin在ack检查过程中，对比snd_una时被认为是已经ack过的包，不需要再处理，结果被直接丢弃，并回传一个challenge_ack。导致了问题场景。

• 为什么本地复现失败了？

• 关闭tcp连接时，使用了close()接口，而线上环境使用的是shutdown()

• shutdown不会设置SOCK_DEAD，而close则相反，导致复现时的代码路径与问题场景出现分歧。

  case TCP_FIN_WAIT1: {    int tmo;···        else {      tcp_time_wait(sk, TCP_FIN_WAIT2, tmo);      goto discard;    }    break;  }

tcp_time_wait()主要逻辑如下：

/* * Move a socket to time-wait or dead fin-wait-2 state. */void tcp_time_wait(struct sock *sk, int state, int timeo){  const struct inet_connection_sock *icsk = inet_csk(sk);  const struct tcp_sock *tp = tcp_sk(sk);  struct inet_timewait_sock *tw;  struct inet_timewait_death_row *tcp_death_row = &sock_net(sk)->ipv4.tcp_death_row;
    //创建tw，其中将tcp状态置为TCP_TIME_WAIT  tw = inet_twsk_alloc(sk, tcp_death_row, state);
  if (tw) { //创建成功，则会进行初始化    struct tcp_timewait_sock *tcptw = tcp_twsk((struct sock *)tw);    const int rto = (icsk->icsk_rto << 2) - (icsk->icsk_rto >> 1); //计算超时时间    struct inet_sock *inet = inet_sk(sk);
    tw->tw_transparent  = inet->transparent;    tw->tw_mark    = sk->sk_mark;    tw->tw_priority    = sk->sk_priority;    tw->tw_rcv_wscale  = tp->rx_opt.rcv_wscale;    tcptw->tw_rcv_nxt  = tp->rcv_nxt;    tcptw->tw_snd_nxt  = tp->snd_nxt;    tcptw->tw_rcv_wnd  = tcp_receive_window(tp);    tcptw->tw_ts_recent  = tp->rx_opt.ts_recent;    tcptw->tw_ts_recent_stamp = tp->rx_opt.ts_recent_stamp;    tcptw->tw_ts_offset  = tp->tsoffset;    tcptw->tw_last_oow_ack_time = 0;    tcptw->tw_tx_delay  = tp->tcp_tx_delay;
    /* Get the TIME_WAIT timeout firing. */        //确定超时时间    if (timeo < rto)      timeo = rto;
    if (state == TCP_TIME_WAIT)      timeo = sock_net(sk)->ipv4.sysctl_tcp_tw_timeout;
    /* tw_timer is pinned, so we need to make sure BH are disabled     * in following section, otherwise timer handler could run before     * we complete the initialization.     */        //更新维护timewait sock的结构    local_bh_disable();    inet_twsk_schedule(tw, timeo);    /* Linkage updates.     * Note that access to tw after this point is illegal.     */    inet_twsk_hashdance(tw, sk, &tcp_hashinfo); //加入全局哈希表（tcp_hashinfo）    local_bh_enable();  } else {    /* Sorry, if we're out of memory, just CLOSE this     * socket up.  We've got bigger problems than     * non-graceful socket closings.     */    NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPTIMEWAITOVERFLOW);  }
  tcp_update_metrics(sk); //更新tcp统计指标，不影响本次行为  tcp_done(sk); //销毁掉sk}EXPORT_SYMBOL(tcp_time_wait);

可见，在这个过程中，原本的sk被销毁了，并且创建了对应的inet_timewait_sock，进入计时。换言之，close的server收到ack时，虽然会进入FIN_WAIT_2，但是之后立即切换到了TIMEWAIT状态，且没有经过标准的tcp_set_state()函数，致使ebpf没有监控到。

int tcp_v4_rcv(struct sk_buff *skb){  struct net *net = dev_net(skb->dev);  struct sk_buff *skb_to_free;  int sdif = inet_sdif(skb);  int dif = inet_iif(skb);  const struct iphdr *iph;  const struct tcphdr *th;  bool refcounted;  struct sock *sk;  int ret;···    th = (const struct tcphdr *)skb->data;···lookup:  sk = __inet_lookup_skb(&tcp_hashinfo, skb, __tcp_hdrlen(th), th->source,             th->dest, sdif, &refcounted); //从全局哈希表tcp_hashinfo中查询sk···process:  if (sk->sk_state == TCP_TIME_WAIT)    goto do_time_wait;···do_time_wait: //正常的timewait处理流程···  goto discard_it;}

综上，server调用close()关闭连接，收到ack后会转入FIN_WAIT_2，然后立刻转移为TIMEWAIT，不需要等待client的fin包。
