从一个crash问题展开，探索gcc编译优化细节

void* readTileContentIndexCallback(TileContentIndexStruct *tileIndexData, int32_t count) {    TileContentIndex* tileContentIndexList = new TileContentIndex[count];    for (int32_t index = 0; index < count; index++) {        TileContentIndexStruct &inData = tileIndexData[index];        TileContentIndex &outData = tileContentIndexList[index];
        outData.urID = inData.urCode;        outData.adcode = inData.adcode;        outData.level = inData.levelNumber;        outData.southWestTileId = inData.southWestTileId;        outData.numRows = inData.numRows;        outData.numColumns = inData.numColumns;        outData.tileIndex = inData.tileContentIndex;    }    return tileContentIndexList;}

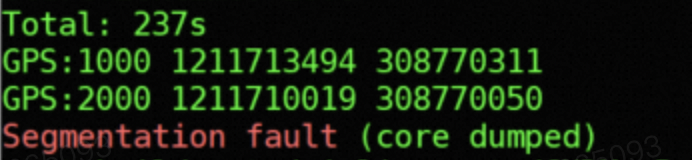

这里面赋值出了问题，导致上层访问数据的时候地址非法了。

Optimize yet more. -O3 turns on all optimizations specified by -O2 and also turns on the following optimization flags:

-fgcse-after-reload

-fipa-cp-clone

-floop-interchange

-floop-unroll-and-jam

-fpeel-loops

-fpredictive-commoning

-fsplit-loops

-fsplit-paths

-ftree-loop-distribution

-ftree-partial-pre

-funswitch-loops

-fvect-cost-model=dynamic

-fversion-loops-for-strides

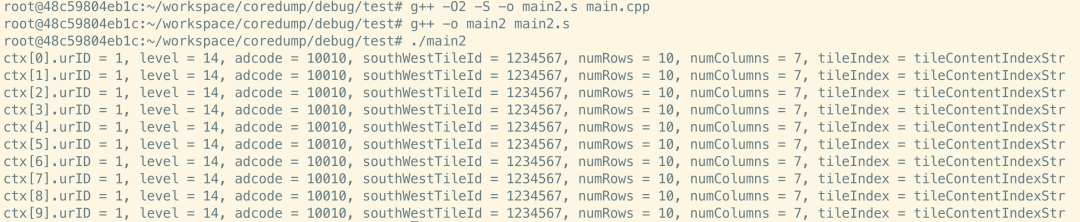

g++ -O2 -S -o main2.s main.cpp // 这个命令可以生成O2下的汇编文件

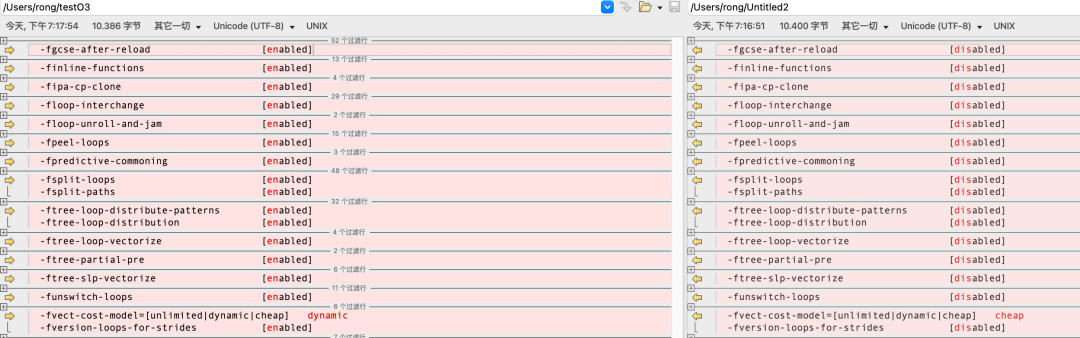

gcc/g++ -Q -O2 --help=optimizers

• -ftree-loop-distribute-patterns
• -ftree-loop-vectorize
• -finline-functions

• -ftree-slp-vectorize

• -floop-interchange
• -floop-unroll-and-jam
• -ftree-loop-distribution
• -funswitch-loops
• -fversion-loops-for-strides
• -ftree-loop-distribute-patterns

• -ftree-loop-vectorize

g++ -O3 -fno-tree-loop-vectorize -S -o main3t.s main.cpp // 打开O3，但是关闭tree-loop-vectorize

Perform loop vectorization on trees. This flag is enabled by default at -O2 and by -ftree-vectorize, -fprofile-use, and -fauto-profile.

for (int i = 0; i < 16; i++) {  a[i] = b[i];}

可能会被优化成：

for (int i = 0; i < 16; i+=4) {    a[i] = b[i];    a[i + 1] = b[i + 1];    a[i + 2] = b[i + 2];    a[i + 3] = b[i + 3];}

通过增加循环的步长减少了循环体执行次数，提高代码效率。上述的例子中一个向量单元内部做了四个赋值，而优化之前需要执行四次循环才可以。

struct TileContentIndexStruct {    int32_t           urCode; // 4字节    int32_t           adcode; // 4字节    int32_t           levelNumber; // 4字节    int32_t           southWestTileId; // 4字节    int32_t           numRows; // 4字节    int32_t           numColumns; // 4字节    uint8_t*    tileContentIndex; // 8字节    int32_t           dataSize; // 4字节    //64位系统8字节对齐,填充4字节}; // 共40字节
struct TileContentIndex {    uint16_t urID; // 2字节    uint16_t level; // 2字节    uint32_t adcode; // 4字节    uint32_t southWestTileId; // 4字节    uint16_t numRows; // 2字节    uint16_t numColumns; // 2字节（至此正好8字节对齐,无需填充）    uint8_t* tileIndex; // 8字节}; // 共24字节
int g_rowCount = 10;TileContentIndex g_tileContentIndexList[10]; // 被复制TileContentIndexStruct g_tileContentVector[10]; // 源数据
void* readTileContentIndexCallback(TileContentIndexStruct *tileIndexData, int32_t count){    for (int32_t index = 0; index < count; index++) {        TileContentIndexStruct &inData = tileIndexData[index];        TileContentIndex &outData = g_tileContentIndexList[index];
        outData.urID = (uint16_t)inData.urCode;        outData.adcode = (uint32_t)inData.adcode;        outData.level = (uint16_t)inData.levelNumber;        outData.southWestTileId = (uint32_t)inData.southWestTileId;        outData.numRows = (uint16_t)inData.numRows;        outData.numColumns = (uint16_t)inData.numColumns;        outData.tileIndex = inData.tileContentIndex;    }    return g_tileContentIndexList;}
// 注：readTileContentIndexCallback调用时入参传的是g_tileContentVector和g_rowCount

_Z28readTileContentIndexCallbackP22TileContentIndexStructi:.LFB48:  .cfi_startproc  cmp  w1, 0                       // w1寄存器的值和0比较（w1对应入参count）  ble  .L2                         // 比较结果w1 <= 0则跳转到.L2  mov  x2, x0                      // x2 = x0 (x0对应入参tileIndexData)  adrp  x3, .LANCHOR0             // 将.LANCHOR0高地址(低12bit清零后的地址)load到x3寄存器  add  x3, x3, :lo12:.LANCHOR0     // 将.LANCHOR0低12位加到x3中,至此x3拥有了完整的.LANCHOR0,即全局变量 g_tileContentIndexList 的地址  sub  w1, w1, #1                  // w1减一后存入w1,w1是x1的低32bit  add  x1, x1, x1, lsl 2           // 将寄存器x1的值与寄存器x1左移2位的值相加，并将结果存储回寄存器x1. 相当于将寄存器x1的值乘以5  add  x0, x0, 40                  // x0 = x0 + 40  add  x0, x0, x1, lsl 3           // x0 = (x1 << 3) + x0  // 综合这4行相当于x0 = (x1 - 1) * 40 + (x0 + 40) = x1 * 40 + x0.L3:  ldr  w1, [x2]                    // w1 = tileIndexData->urCode,将寄存器x2指向的地址的值加载到寄存器w1  strh  w1, [x3]                  // 将寄存器w1的值存储到寄存器x3指向的地址（因为强转成了uint16_t所以是半字存储,只存低16bit）  ldr  w1, [x2, 4]                 // w1 = tileIndexData->adcode  str  w1, [x3, 4]                 // [x3 + 4] = w1  ldr  w1, [x2, 8]                 // w1 = tileIndexData->levelNumber  strh  w1, [x3, 2]               // g_tileContentIndexList.level = (uint16_t)inData.levelNumber  ldr  w1, [x2, 12]                // w1 = tileIndexData->southWestTileId  str  w1, [x3, 8]                 // 存到 g_tileContentIndexList.southWestTileId  ldr  w1, [x2, 16]                // tileIndexData->numRows  strh  w1, [x3, 12]              // 存到 g_tileContentIndexList.numRows  ldr  w1, [x2, 20]                // tileIndexData->numColumns  strh  w1, [x3, 14]              // 存到 g_tileContentIndexList.numColumns  ldr  x1, [x2, 24]                // x1 = tileIndexData->tileContentIndex  str  x1, [x3, 16]                // 存到 g_tileContentIndexList.tileIndex  add  x2, x2, 40                  // tileIndexData++（sizeof(TileContentIndexStruct) = 40）  add  x3, x3, 24                  // g_tileContentIndexList++ (sizeof(TileContentIndex) = 24)  cmp  x2, x0                      // 比较x2和x0  bne  .L3                         //若x2不等于x0则跳转到.L3继续循环.L2:  adrp  x0, .LANCHOR0  add  x0, x0, :lo12:.LANCHOR0     // 两行指令将.LANCHOR0的地址赋给寄存器x0  ret                             // 返回  .cfi_endproc.LFE48:  .size  _Z28readTileContentIndexCallbackP22TileContentIndexStructi, .-_Z28readTileContentIndexCallbackP22TileContentIndexStructi  .align  2  .global  _Z15readTileContentRiPFPvP22TileContentIndexStructiE  .type  _Z15readTileContentRiPFPvP22TileContentIndexStructiE, %function

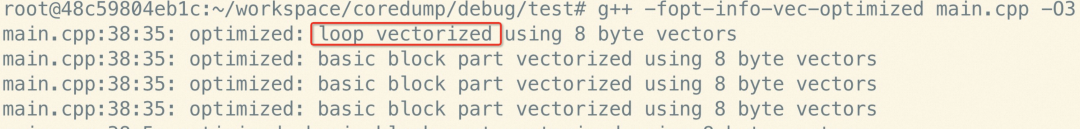

2.3.1 感受循环向量化优化的威力

2.3.2 了解汇编指令背后的寄存器逻辑

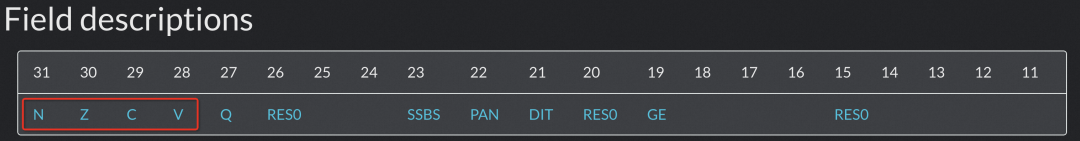

N

Set to 1 when the result of the operation is negative, cleared to 0 otherwise.

Z

Set to 1 when the result of the operation is zero, cleared to 0 otherwise.

C

Set to 1 when the operation results in a carry, or when a subtraction results in no borrow, cleared to 0 otherwise.

V

Set to 1 when the operation causes overflow, cleared to 0 otherwise.

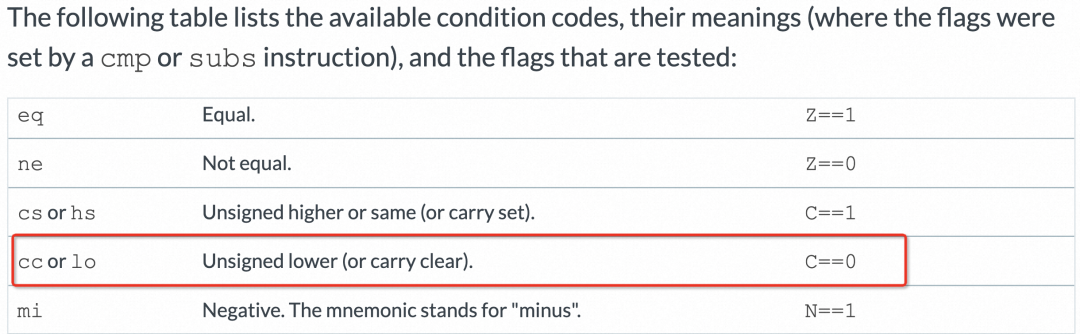

For a subtraction, including the comparison instruction CMP, C is set to 0 if the subtraction produced a borrow (that is, an unsigned underflow), and to 1 otherwise.

(gdb) i reg cpsr

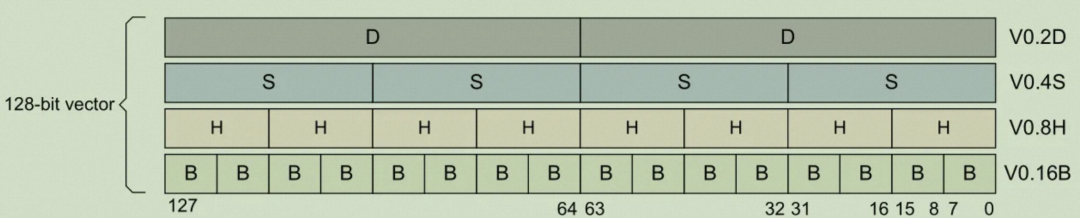

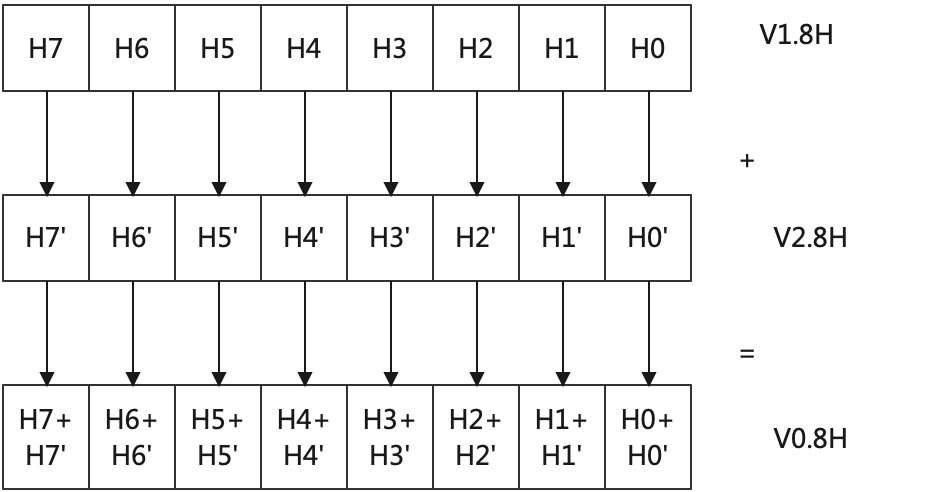

2.3.3 了解NEON

2.3.4 继续看优化后涉及NEON的汇编

.L5:                             // 之前已经做了mov  x2, x0,所以此时x2中存的是入参&g_tileContentVector的地址  ldr  d0, [x2]                 // 将x2为起始地址的8字节内存存入d0,即d0存了 g_tileContentVector[0].urCode(4字节), g_tileContentVector[0].adcode(4字节)这2个变量的值  ldr  d1, [x2, 8]              // d1存 g_tileContentVector[0].levelNumber(4字节),g_tileContentVector[0].southWestTileId(4字节)  zip1  v0.2s, v0.2s, v1.2s  // 见下图

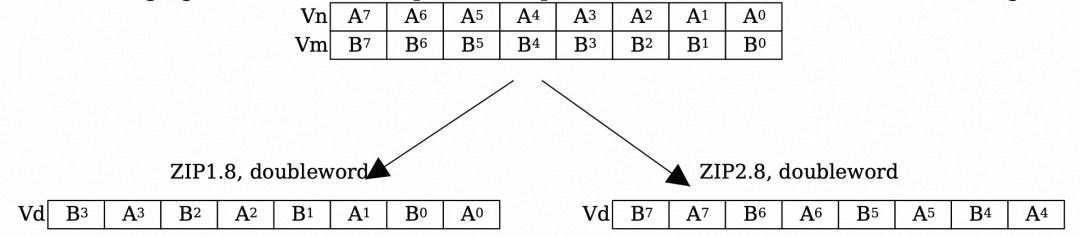

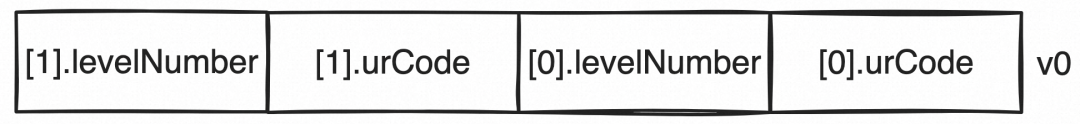

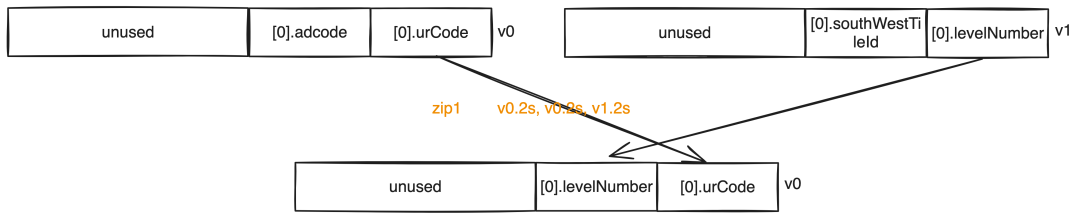

zip1 v0.2s, v0.2s, v1.2s效果如下（注：[0].adcode表示g_tileContentVector[0].adcode）：

.L5:  ...  ldr  d1, [x2, 40]  ldr  d2, [x2, 48]  zip1  v1.2s, v1.2s, v2.2s  ins  v0.d[1], v1.d[0]  xtn  v1.4h, v0.4s

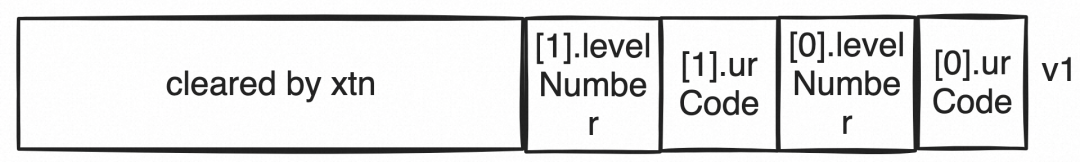

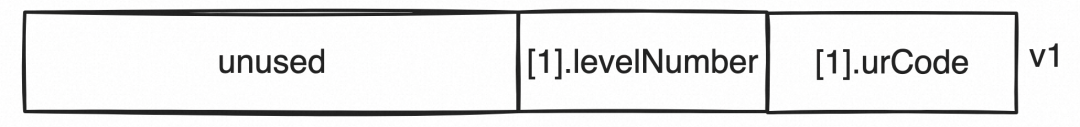

同理，.L5片段2，zip1 v1.2s, v1.2s, v2.2s执行之后寄存器v1内容如下（数组g_tileContentVector一个成员size是40）：

.L5:...  ldr  d0, [x2, 80]  ldr  d2, [x2, 88]  zip1  v0.2s, v0.2s, v2.2s  ldr  d2, [x2, 120]  ldr  d3, [x2, 128]  zip1  v2.2s, v2.2s, v3.2s  mov  v0.8b, v0.8b  ins  v0.d[1], v2.d[0]  xtn  v0.4h, v0.4s

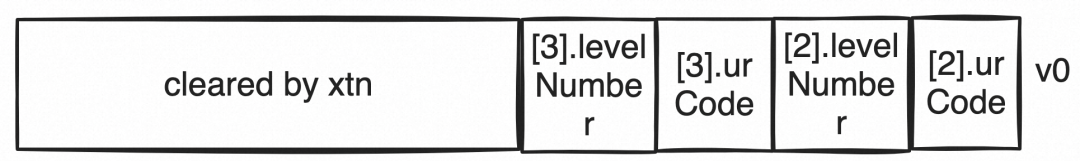

显然，[x2, 80]和[x2, 120]分别是g_tileContentVector[2]和g_tileContentVector[3]，因此最终xtn后结果为：

.L5:...  mov  x7, x4            // 将地址&g_tileContentIndexList存入x7  str  s1, [x7], 24      // str s1, [x7] 后令 x7 = x7 + 24  st1  {v1.s}[1], [x7]  str  s0, [x4, 48]  add  x3, x4, 72  st1  {v0.s}[1], [x3]

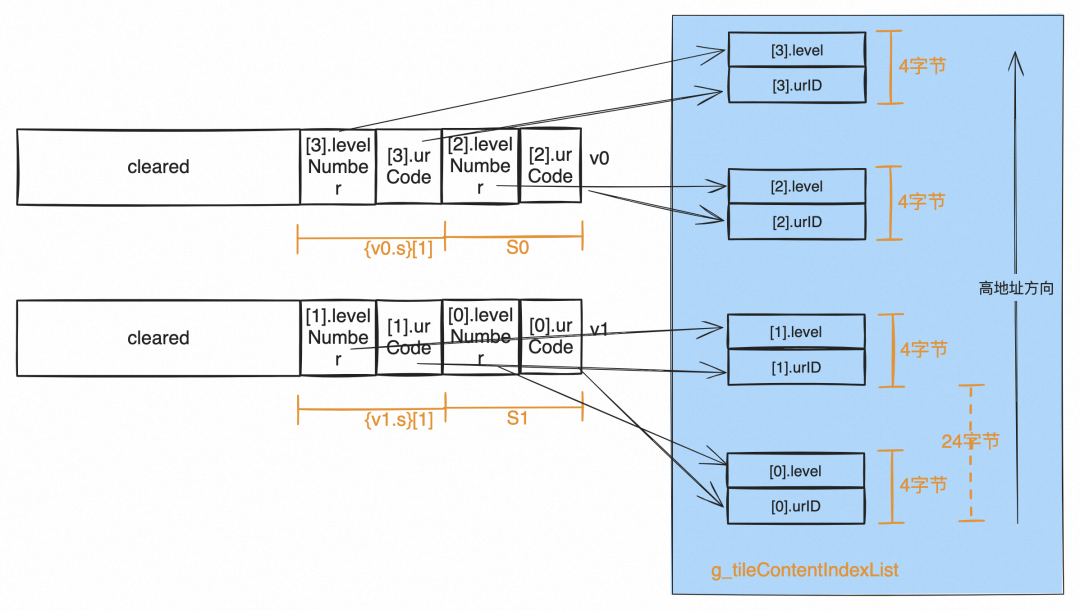

注意，在进入.L5之前，即.LFB48的结尾处，我们已经将全局变量g_tileContentIndexList的地址存入了x4中，它正是出参数组。注意出参数组成员的类型是struct TileContentIndex，大小是24字节。因此片段4执行效果如下，g_tileContentIndexList[0]~g_tileContentIndexList[3]四个元素的urID和level值都完成了赋值：

.L5:...  ldr  d2, [x2, 40]  ldr  d0, [x2, 48]  zip2  v2.2s, v2.2s, v0.2s  ldr  d1, [x2, 80]  ldr  d0, [x2, 88]  zip2  v1.2s, v1.2s, v0.2s  ldr  d0, [x2, 120]  ldr  d3, [x2, 128]  zip2  v0.2s, v0.2s, v3.2s  ldr  d3, [x2]  ldr  d4, [x2, 8]  zip2  v3.2s, v3.2s, v4.2s

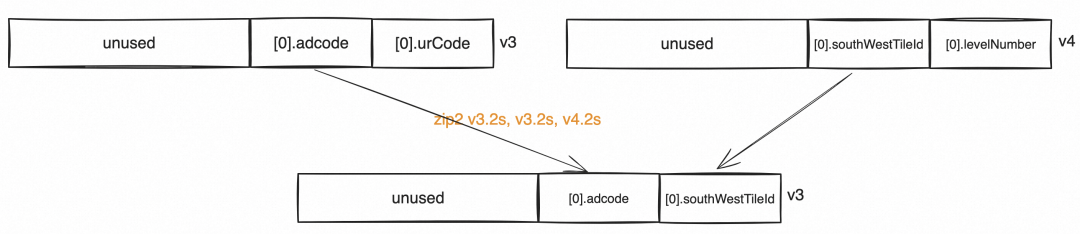

该片段还是从入参数组g_tileContentVector[0]~g_tileContentVector[3]中取数据，我们仅以最后三行为例进行说明即可，其他同理，其效果如下，

.L5:...  str  d3, [x4, 4]  str  d2, [x4, 28]  str  d1, [x4, 52]  str  d0, [x4, 76]

因为出参的adcode和southWestTileId与入参一样都是uint32_t类型，因此不需要做类似xtn的操作，直接str即可，以str d3, [x4, 4]为例，直接将d3的内容存入了g_tileContentIndexList[0] + 4字节的内存中，因为它的前两个分量urID和level一共占用了4字节，因此需要从x4+4的地方开始存，d3寄存器为8字节，这一条指令就完成了g_tileContentIndexList[0].adcode和g_tileContentIndexList[0].southWestTileId两个变量的赋值，这就是NEON的魅力！片段6执行后g_tileContentIndexList[0]~g_tileContentIndexList[3]这四个元素的前4个分量就都完成赋值了。

.L5:...  ldr  d1, [x2, 56]  ldr  d0, [x2, 16]  ins  v0.d[1], v1.d[0]  xtn  v1.4h, v0.4s  ldr  d2, [x2, 136]  ldr  d0, [x2, 96]  ins  v0.d[1], v2.d[0]  xtn  v0.4h, v0.4s  str  s1, [x4, 12]  add  x3, x4, 36  st1  {v1.s}[1], [x3]  str  s0, [x4, 60]  add  x3, x4, 84  st1  {v0.s}[1], [x3]

这里又是熟悉的操作，因为出参使用uint16_t类型的numRows和numColumns接入参uint32_t类型的对应变量，因此又有了窄指令xtn，因为不涉及顺序交换，因此没有使用zip1和zip2指令。执行后g_tileContentIndexList[0]~g_tileContentIndexList[3]的成员numRows和numColumns就都完成了赋值，不再赘述。

.L5:...  ldr  x8, [x6, 32]  ldr  x7, [x6, 40]  ldr  x3, [x6, 48]  ldr  x9, [x6, 24]  str  x9, [x4, 16]  str  x8, [x4, 40]  str  x7, [x4, 64]  str  x3, [x4, 88]

这里主要是从x6寄存器所示地址附近内存加载数据，存入x4寄存器附近内存中。x6是入参g_tileContentVector的地址，在.LFB48最后一行执行了mov x6, x0将x0赋值给了x6，x0就是第一个入参。x4上面已经说过是出参g_tileContentIndexList的地址。因此这四个ldr和str就是给g_tileContentIndexList[0]~g_tileContentIndexList[3]的最后一个成员uint8_t* tileIndex赋值了。数据源来自g_tileContentVector[0]~g_tileContentVector[3]的uint8_t* tileContentIndex成员。

struct TileContentIndexStruct {    int32_t           urCode; // 4字节    int32_t           adcode; // 4字节    int32_t           levelNumber; // 4字节    int32_t           southWestTileId; // 4字节    int32_t           numRows; // 4字节    int32_t           numColumns; // 4字节    uint8_t*    tileContentIndex; // 8字节    int32_t           dataSize; // 4字节    //64位系统8字节对齐,填充4字节}; // 共40字节

因此

struct TileContentIndex {    uint16_t urID; // 2字节    uint16_t level; // 2字节    uint32_t adcode; // 4字节    uint32_t southWestTileId; // 4字节    uint16_t numRows; // 2字节    uint16_t numColumns; // 2字节（至此正好8字节对齐,无需填充）    uint8_t* tileIndex; // 8字节}; // 共24字节

出参g_tileContentIndexList[0].tileIndex~g_tileContentIndexList[3].tileIndex对应的内存正是[x4, 16]，[x4, 40]，[x4, 64]，[x6, 88]，没有问题。

cmp  x6, x10  bne  .L5

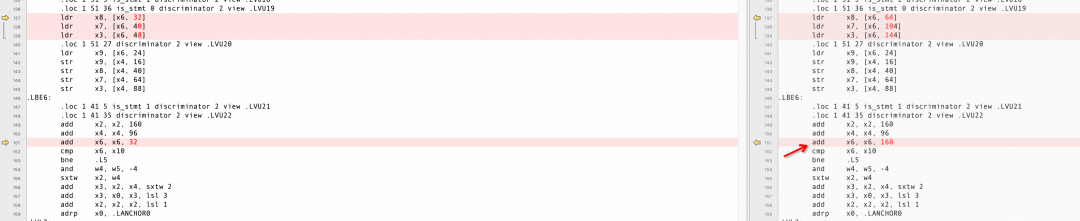

因此x10赋值指令 add x10, x0, x10, lsl 5（x10 = x0 + 64，其中 64 = 8 * 8，也是把size = 40当成了8）也应该修正一下，我们将其改成 add x10, x0, 320

3.2.1 clang没问题

3.2.2 高版本gcc也没问题
