重新发现PostgreSQL之美 - 无中生有,脑补路径

背景

视频回放: https://www.bilibili.com/video/BV17K4y197J8/

场景:

• 路径规划: 大型商业综合体, 自动驾驶, 虚拟现实.

• 共享出行(拼车), 配送调度(餐饮、包裹).

• 刑侦: 轨迹相遇分析

• 《重新发现PostgreSQL之美 - 11 时空轨迹系统 新冠&刑侦&预测》

挑战:

• 传统数据库不支持路网数据, 需要move data到应用端进行计算.

• 现实中轨迹存在缺失点, 当需要分析轨迹相遇事件时, 准确度下降.

• 在共享出行拼单, 包裹和餐饮配送中存在一到多, 多到多的路径规划, 非常复杂传统数据库不支持.

PG 解决方案:

• 支持路网数据存储: 点, 线. 支持道路正、反权重来表示路段通畅度.

• 内置多重路径规划算法, 支持one to one,one to many,many to one,many to many等算法.

pgrouting

https://docs.pgrouting.org/latest/en/index.html

https://workshop.pgrouting.org/

数据库路由优点：

• 兼容更多客户端, 都可以修改数据和属性，例如QGIS通过 JDBC、ODBC 或直接使用 Pl/pgSQL。客户端可以是 PC 或移动设备。

• 数据更新后, 全网可见. 无需预先计算。

• 路径规划中的变量: “成本”、“路段” 参数可以通过 SQL 动态计算，其值可以来自多个字段或表。

• 例如路段施工、路段拥堵都可以实时反馈.

核心功能, pgRouting 库包含以下功能(算法)：

• All Pairs Shortest Path, Johnson’s Algorithm

• All Pairs Shortest Path, Floyd-Warshall Algorithm

• Shortest Path A*

• Bi-directional Dijkstra Shortest Path

• Bi-directional A* Shortest Path

• Shortest Path Dijkstra

• Driving Distance

• K-Shortest Path, Multiple Alternative Paths

• K-Dijkstra, One to Many Shortest Path

• Traveling Sales Person

• Turn Restriction Shortest Path (TRSP)

例子

某个轨迹信息:

point1, ts
point2, ts
...
pointn, ts

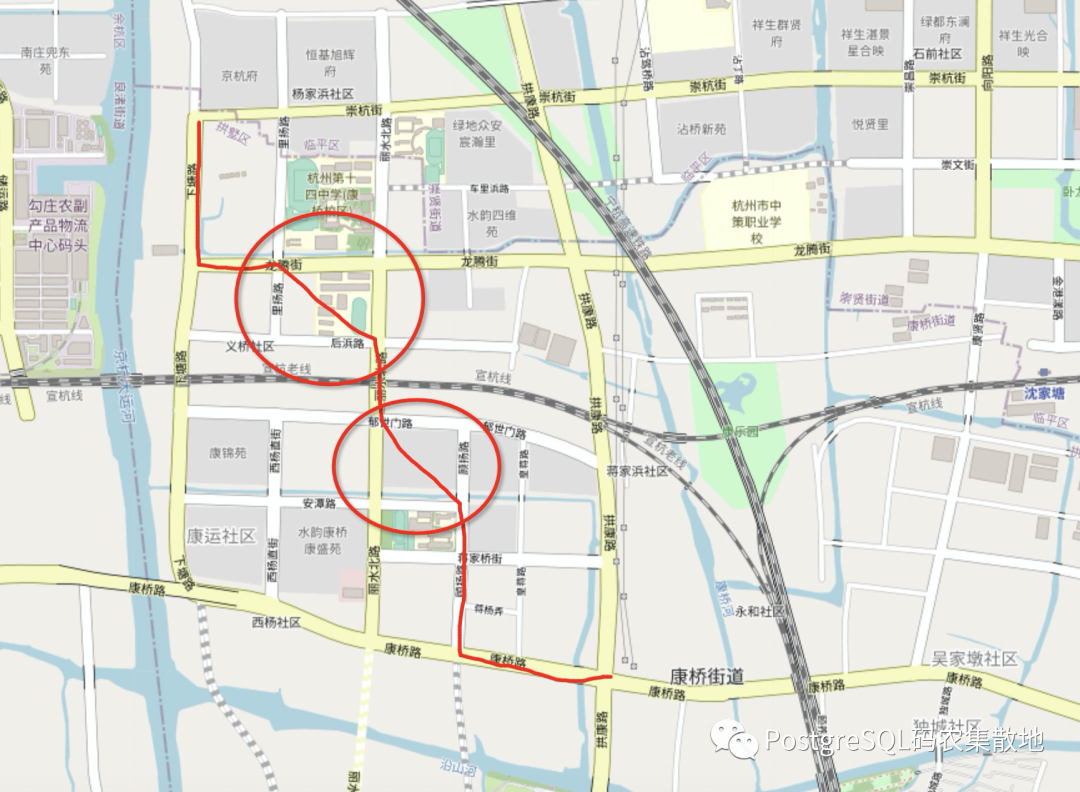

绘图后发现缺失某些点, 出现飞行轨迹, 怎么办?

以下是路网情况, cost可以表示为当时的道路通过耗时

pointx1, pointy1, cost, reverse_cost
pointy1, pointz1, cost, reverse_cost
...
point??, point??, cost, reverse_cost

无中生有:
采用one to one的算法的到缺失路径

https://docs.pgrouting.org/latest/en/pgr_dijkstra.html

pgr_dijkstra(Edges SQL, start_vid,  end_vid  [, directed])
pgr_dijkstra(Edges SQL, start_vid,  end_vids [, directed])
pgr_dijkstra(Edges SQL, start_vids, end_vid  [, directed])
pgr_dijkstra(Edges SQL, start_vids, end_vids [, directed])
pgr_dijkstra(Edges SQL, Combinations SQL [, directed]) -- Proposed on v3.1
RETURNS SET OF (seq, path_seq [, start_vid] [, end_vid], node, edge, cost, agg_cost)
OR EMPTY SET

Example

• From vertex to vertex on a directed graph

SELECT * FROM pgr_dijkstra(
    'SELECT id, source, target, cost, reverse_cost FROM edge_table',
    2, 3
);
 seq | path_seq | node | edge | cost | agg_cost
-----+----------+------+------+------+----------
   1 |        1 |    2 |    4 |    1 |        0
   2 |        2 |    5 |    8 |    1 |        1
   3 |        3 |    6 |    9 |    1 |        2
   4 |        4 |    9 |   16 |    1 |        3
   5 |        5 |    4 |    3 |    1 |        4
   6 |        6 |    3 |   -1 |    0 |        5
(6 rows)

参考

https://locatepress.com/pgrouting

https://pgrouting.org/

https://www.openstreetmap.org/#map=4/36.96/104.17
