背景
欢迎数据库应用开发者参与贡献场景, 在此issue回复即可, 共同建设《沉浸式数据库学习教学素材库》, 帮助开发者用好数据库, 提升开发者职业竞争力, 同时为企业降本提效.
系列课程的核心目标是教大家怎么用好数据库, 而不是怎么运维管理数据库、怎么开发数据库内核. 所以面向的对象是数据库的用户、应用开发者、应用架构师、数据库厂商的产品经理、售前售后专家等角色.
本文的实验可以使用永久免费的阿里云云起实验室来完成.
如果你本地有docker环境也可以把镜像拉到本地来做实验:
x86_64机器使用以下docker image:
《amd64 image》
ARM机器使用以下docker image:
《arm64 image》
业务场景1 介绍: 社交、刑侦等业务, 关系图谱搜索 - 营销、分销、流量变现、分佣、引爆流行、裂变式传播、家谱、选课、社交、人才库、刑侦、农产品溯源、药品溯源
图式搜索是PolarDB | PostgreSQL在（包括流计算、全文检索、图式搜索、K-V存储、图像搜索、指纹搜索、空间数据、时序数据、推荐等）诸多特性中的一个。

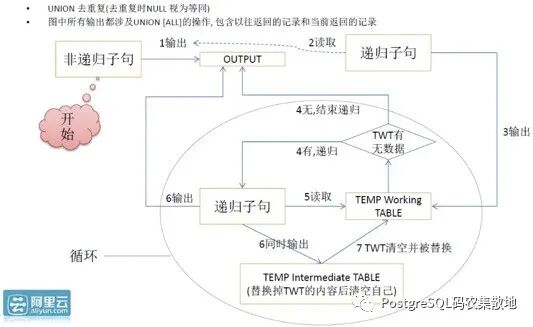

采用CTE语法，可以很方便的实现图式搜索（N度搜索、最短路径、点、边属性等）。
其中图式搜索中的：层级深度，是否循环，路径，都是可表述的。
可以使用图式搜索(递归查询)的业务场景如下:
营销、分销业务系统:
多层分佣, 递归关系
短视频工会, 联盟等分级体系.
喜马拉雅这类音频的工会、联盟等分级体系.
网约车运营公司、联盟等分级体系.
流量变现系统
裂变传播, 按裂变递归分组统计分析裂变效果
分佣例如类保险行业
多层分佣, 递归关系
引爆流行系统
类似裂变传播, 按裂变层级设置积分规则, 刺激裂变
家谱
树状关系数据
选课
选了A课的同学还选了其他哪些课(并按热度TOP返回). 用于图谱推荐.
社交关系
like了A的人还like哪些人. 用于图谱推荐.
一度关系, N度关系
两个用户之间的最短关系路径
人才库人脉系统
一度关系, N度关系
两个用户之间的最短关系路径
刑侦系统
一度关系, N度关系
两个相关人之间的最短关系路径
金融风控
一度关系, N度关系
农产品溯源
递归追溯源头
药品溯源
递归追溯源头
实现和对照
创建20万用户，每5万作为一个有牵连的群体，平均每个用户牵连500个用户，形成1亿的大规模关系网。
在此基础上，演示如下业务需求:
1、如何实现N度搜索，边的属性查看，以及最短路径搜索等需求。
2、如何去除循环点，如何控制深度，如何展示路径等。
3、如何生成绘图数据。
1、建表，表结构如下，可以描述点、边。
drop table if exists a; -- 为了加快数据生成速度, 使用unlogged table.
create unlogged table a(
c1 int, -- 点1
c2 int, -- 点2
prop jsonb, -- 点1,2对应的边的属性，使用JSON存储，包括权重，关系等等。
primary key (c1,c2) -- 主键
);
-- 为了加快数据生成速度, 关闭表的autovacuum, 全部写入完成再执行 vacuum analyze a;
alter table a set (autovacuum_enabled =off);
alter table a set (toast.autovacuum_enabled =off);
-- 如果不需要查权重, 可以不用加以上索引, c1是驱动列, c1的过滤查询会直接走PK.
create index on a(c1, COALESCE(((prop ->> 'weight'::text))::float8, 0));
2、生成测试数据：
-- 20万用户每5万隔离成一个有连接的群体, 总共分成4个独立bucket区间, -- ((width_bucket(:id,1,200001,4)-1)*50000 + (random()*50000)::int)
postgres=# select width_bucket(1,1,200001,4);
width_bucket
--------------
1
(1 row) postgres=# select width_bucket(50000,1,200001,4);
width_bucket
--------------
1
(1 row)
postgres=# select width_bucket(50001,1,200001,4);
width_bucket
--------------
2
(1 row)
postgres=# select width_bucket(200001,1,200001,4);
width_bucket
--------------
5
(1 row)
postgres=# select width_bucket(200000,1,200001,4);
width_bucket
--------------
4
(1 row)
这条sql 一次生成1个ID的500条关系. -- generate_series(1,500)
drop sequence seq;
create sequence seq INCREMENT 1 START 1 ; vi t.sql
select nextval('seq') as id \gset
insert into a select :id, ((width_bucket(:id,1,200001,4)-1)*50000 + ceil(random()*50000)::int) from generate_series(1,500) on conflict (c1,c2) do nothing;
开始生成数据
10个并发, 每个执行20000次刚好覆盖20万用户.
200000/10 = 20000 pgbench -M prepared -n -r -P 5 -f ./t.sql -c 10 -j 10 -t 20000
生成结果
transaction type: ./t.sql
scaling factor: 1
query mode: prepared
number of clients: 10
number of threads: 10
number of transactions per client: 20000
number of transactions actually processed: 200000/200000
latency average = 4.657 ms
latency stddev = 1.981 ms
initial connection time = 22.792 ms
tps = 2142.670807 (without initial connection time)
statement latencies in milliseconds:
0.323 select nextval('seq') as id
4.334 insert into a select :id, ((width_bucket(:id,1,200001,4)-1)*50000 + ceil(random()*50000)::int) from generate_series(1,500) on c postgres=# select count(*) from a;
count
----------
99502172
(1 row)
postgres=# select c1,count(*) from a where c1 in (1,2,3,5000) group by c1;
c1 | count
------+-------
1 | 498
2 | 497
3 | 499
5000 | 499
(4 rows)
postgres=# \dt+
List of relations
Schema | Name | Type | Owner | Persistence | Access method | Size | Description
--------+------+-------+----------+-------------+---------------+---------+-------------
public | a | table | postgres | unlogged | heap | 3441 MB |
(1 row)
postgres=# \di+
List of relations
Schema | Name | Type | Owner | Table | Persistence | Access method | Size | Description
--------+-------------------+-------+----------+-------+-------------+---------------+---------+-------------
public | a_c1_coalesce_idx | index | postgres | a | unlogged | btree | 3255 MB |
public | a_pkey | index | postgres | a | unlogged | btree | 3101 MB |
(2 rows)
3、数据约3.4GB
传统方法 设计和实验
传统数据库不支持递归查询语法, 以下请求无法实现.
1、N度搜索，边的属性查看，以及最短路径搜索等需求。
2、去除循环点，如何控制深度，如何展示路径等。
3、生成绘图数据。
PolarDB|PG新方法1 设计和实验
演示如下业务需求:
1、如何实现N度搜索，边的属性查看，以及最短路径搜索等需求。
2、如何去除循环点，如何控制深度，如何展示路径等。
3、如何生成绘图数据。
如何去除循环点、控制深度、展示路径
当路径中重复出现某个点时，说明发生了关系的闭环, 如果不控制, 会导致递归查询死循环。解决方法:
1、每递归一次，深度加1。
2、使用数组存储路径(点组成的数组)。单列数组，或多列（ROW数组），多列路径参考: https://www.postgresql.org/docs/14/static/queries-with.html
3、判断新出现的点是否存在于路径中. 如果存在, 说明有闭环存在, 不返回这条关系即可避免递归查询死循环.
SQL如下：
\set v_root_id 2
\set v_depth_limit 3
\set v_row_limits 1000
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 as depth, -- 初始深度=1
ARRAY[g.c1] as path -- 初始路径
FROM a AS g
WHERE
c1 = :v_root_id -- ROOT节点=?
UNION ALL
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_depth_limit -- 搜索深度=?
)
SELECT * FROM search_graph limit :v_row_limits; -- 查询递归表，可以加LIMIT输出，也可以使用游标
N度搜索
N度搜索，如上SQL，输入sg.depth <= N。
例如，搜索ROOT=31208的三度数据。
\set ROOT 31208
\set v_depth_limit 3
\set v_row_limits 1000
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 as depth, -- 初始深度=1
ARRAY[g.c1] as path -- 初始路径
FROM a AS g
WHERE
c1 = :ROOT -- ROOT节点=?
UNION ALL
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_depth_limit -- 搜索深度=?
)
SELECT * FROM search_graph limit :v_row_limits; -- 查询递归表，可以加LIMIT输出，也可以使用游标
最短路径
去掉搜索深度，并且在查询递归表的语句中，加上WHERE条件（过滤C2）以及LIMIT 1 即可。
注意搜索时确保输入的两个点的变量值在同一个5万的群体内, 否则会遍历50000*500 也就是2500万条边最终无结果返回.
例如 1,50000 是第一个群体区间.
SQL如下：
-- 例如搜索 1 到 9898 的最短路径.
-- 深度超过 10 则认为这两个点不可得到. \set v_point1 1
\set v_point2 9898
\set v_max_depth 10
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 as depth, -- 初始深度=1
ARRAY[g.c1] as path -- 初始路径
FROM a AS g
WHERE
c1 = :v_point1 -- ROOT节点=?
UNION ALL
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_max_depth -- 搜索深度=? 也可以保留，防止搜索太深影响性能，比如深入10以后就不返回了
)
SELECT * FROM search_graph
where c2 = :v_point2 -- 最短路径的终点
limit 1; -- 查询递归表，可以加LIMIT输出，也可以使用游标
c1 | c2 | prop | depth | path
-------+------+------+-------+-----------
11667 | 9898 | | 2 | {1,11667}
(1 row)
如何生成绘图数据
如果不使用游标, 以上请求要hold所有记录后才开始返回, 而绘图场景可以在接收到一批点后, 就开始生成图像.
为了提高绘图场景的响应速度，使用游标返回。
begin;
declare cur1 cursor for $query;
FETCH 1000 from cur1;
....
close cur1;
end;
响应时间飞快，毫秒级响应。
控制每一层的返回记录数
层级越深，返回的记录就越多，而实际上在图搜索中，并不需要返回每个层级的所有记录，（例如只返回相关性较高的前N条，或者是满足权重大于多少的，前N条），从而控制每个层级的记录数。
在实际场景中, 层次越深关系越弱. weigth越小关系越弱. 所以limit在业务上是有价值的, 同时还能提高性能.
或者用邓巴数: 150 (根据邓巴的研究, 一个人的强关系网极限是150), 每层除了weight来过滤, 同时增加limit 150的限制.
-- 搜索root = 31208的 3度关系数据，同时限制每个层级返回100条。 \set v_root 31208
\set v_max_depth 3
\set v_limit_per_layer 100
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
select c1,c2,prop,depth,path from (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 depth, -- 初始深度=1
ARRAY[g.c1] path -- 初始路径
FROM a AS g
WHERE
c1 = :v_root -- ROOT节点=?
-- AND coalesce((prop->>'weight')::float8,0) >= ? -- 相关性权重
-- ORDER BY coalesce((prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit :v_limit_per_layer -- 每个层级限制多少条？
) t
UNION ALL
select c1,c2,prop,depth,path from (
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 depth, -- 深度+1
path || g.c1 path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_max_depth -- 搜索深度=?
-- AND coalesce((prop->>'weight')::float8,0) >= ? -- 相关性权重
-- ORDER BY coalesce((prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit :v_limit_per_layer -- 每个层级限制多少条？
) t
)
SELECT * FROM search_graph; -- 查询递归表，可以加LIMIT输出，也可以使用游标
c1 | c2 | prop | depth | path
-------+-------+------+-------+---------------------
31208 | 22 | | 1 | {31208}
31208 | 644 | | 1 | {31208}
31208 | 809 | | 1 | {31208}
31208 | 879 | | 1 | {31208}
31208 | 977 | | 1 | {31208}
31208 | 1011 | | 1 | {31208}
31208 | 1023 | | 1 | {31208}
31208 | 1096 | | 1 | {31208}
31208 | 1118 | | 1 | {31208}
31208 | 1305 | | 1 | {31208}
31208 | 1376 | | 1 | {31208}
31208 | 1440 | | 1 | {31208}
...
743 | 6823 | | 4 | {31208,644,384,743}
743 | 29440 | | 4 | {31208,644,384,743}
743 | 24514 | | 4 | {31208,644,384,743}
743 | 10329 | | 4 | {31208,644,384,743}
743 | 19528 | | 4 | {31208,644,384,743}
743 | 39914 | | 4 | {31208,644,384,743}
743 | 7904 | | 4 | {31208,644,384,743}
743 | 14666 | | 4 | {31208,644,384,743}
743 | 32060 | | 4 | {31208,644,384,743}
(400 rows)
响应速度1.7毫秒。(理由很简单，因为每一个层级都是索引命中，结合PG的cluster特性(按c1排序存储)，可以降低块数，再次提高性能)
set enable_hashjoin=off;
set enable_mergejoin=off;
set max_parallel_workers_per_gather=0; QUERY PLAN
-----------------------------------------------------------------------------------------------------------------------------------------------------
CTE Scan on search_graph (cost=611.63..633.63 rows=1100 width=76) (actual time=0.058..1.632 rows=400 loops=1)
CTE search_graph
-> Recursive Union (cost=0.56..611.63 rows=1100 width=76) (actual time=0.055..1.331 rows=400 loops=1)
-> Limit (cost=0.56..87.76 rows=100 width=76) (actual time=0.052..0.137 rows=100 loops=1)
-> Index Scan using a_pkey on a g (cost=0.56..230332.47 rows=264166 width=76) (actual time=0.051..0.104 rows=100 loops=1)
Index Cond: (c1 = 31208)
-> Limit (cost=0.56..49.09 rows=100 width=76) (actual time=0.071..0.245 rows=75 loops=4)
-> Nested Loop (cost=0.56..40596743.28 rows=83666633 width=76) (actual time=0.070..0.231 rows=75 loops=4)
-> WorkTable Scan on search_graph sg (cost=0.00..22.50 rows=333 width=40) (actual time=0.005..0.005 rows=1 loops=4)
Filter: (depth <= 3)
Rows Removed by Filter: 25
-> Index Scan using a_pkey on a g_1 (cost=0.56..118143.31 rows=251251 width=40) (actual time=0.079..0.221 rows=100 loops=3)
Index Cond: (c1 = sg.c2)
Filter: (c1 <> ALL (sg.path))
Planning Time: 0.319 ms
Execution Time: 1.736 ms
(16 rows)
图式搜索UDF封装例子
将冗长的SQL封装成UDF，可以简化应用调用的接口。
1、UDF1 ，N度搜索, 返回记录
create or replace function graph_search1(
IN i_root int, -- 根据哪个节点开始搜
IN i_depth int default 99999, -- 搜索层级、深度限制
IN i_limit int8 default 2000000000, -- 限制每一层返回的记录数
IN i_weight float8 default 0, -- 限制权重
OUT o_path int[], -- 输出：路径, ID 组成的数组
OUT o_point1 int, -- 输出：点1 ID
OUT o_point2 int, -- 输出：点2 ID
OUT o_link_prop jsonb, -- 输出：当前两点之间的连接属性
OUT o_depth int -- 输出：当前深度、层级
) returns setof record as $$
declare
sql text;
begin sql := format($_$
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 当前边的属性
depth, -- 当前深度，从1开始
path -- 路径，数组存储
) AS (
select c1,c2,prop,depth,path from (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 depth, -- 初始深度=1
ARRAY[g.c1] path -- 初始路径
FROM a AS g
WHERE
c1 = %s -- ROOT节点=?
AND coalesce((g.prop->>'weight')::float8,0) >= %s -- 相关性权重
ORDER BY coalesce((g.prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit %s -- 每个层级限制多少条？
) t
UNION ALL
select c1,c2,prop,depth,path from (
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 depth, -- 深度+1
path || g.c1 path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= %s -- 搜索深度=?
AND coalesce((g.prop->>'weight')::float8,0) >= %s -- 相关性权重
ORDER BY coalesce((g.prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit %s -- 每个层级限制多少条？
) t
)
SELECT path||c2 as o_path, c1 as o_point1, c2 as o_point2, prop as o_link_prop, depth as o_depth
FROM search_graph; -- 查询递归表，可以加LIMIT输出，也可以使用游标
$_$, i_root, i_weight, i_limit, i_depth, i_weight, i_limit
);
return query execute sql;
end;
$$ language plpgsql strict;
alter function graph_search1 set enable_hashjoin=off ;
alter function graph_search1 set enable_mergejoin=off ;
alter function graph_search1 set max_parallel_workers_per_gather=0 ;
使用举例：
postgres=# select * from graph_search1(31208, 3, 100, 0);
o_path | o_point1 | o_point2 | o_link_prop | o_depth
--------------------------------+----------+----------+-------------+---------
{31208,48457} | 31208 | 48457 | | 1
{31208,13510} | 31208 | 13510 | | 1
{31208,40244} | 31208 | 40244 | | 1
{31208,35727} | 31208 | 35727 | | 1
{31208,27956} | 31208 | 27956 | | 1
{31208,5247} | 31208 | 5247 | | 1
......
{31208,48457,2885,33117,6646} | 33117 | 6646 | | 4
{31208,48457,2885,33117,20697} | 33117 | 20697 | | 4
{31208,48457,2885,33117,37024} | 33117 | 37024 | | 4
{31208,48457,2885,33117,45377} | 33117 | 45377 | | 4
{31208,48457,2885,33117,13240} | 33117 | 13240 | | 4
{31208,48457,2885,33117,22473} | 33117 | 22473 | | 4
{31208,48457,2885,33117,10808} | 33117 | 10808 | | 4
{31208,48457,2885,33117,13325} | 33117 | 13325 | | 4
(400 rows) postgres=# explain analyze select * from graph_search1(31208, 3, 100, 0);
QUERY PLAN
-----------------------------------------------------------------------------------------------------------------------
Function Scan on graph_search1 (cost=0.25..10.25 rows=1000 width=76) (actual time=166.703..166.715 rows=400 loops=1)
Planning Time: 0.128 ms
Execution Time: 166.760 ms
(3 rows)
2、UDF2，N度搜索, 返回游标
create or replace function graph_search2(
IN i_root int, -- 根据哪个节点开始搜
IN i_res name, -- 游标名
IN i_depth int default 99999, -- 搜索层级、深度限制
IN i_limit int8 default 2000000000, -- 限制每一层返回的记录数
IN i_weight float8 default 0 -- 限制权重
) returns refcursor as $$
declare
sql text;
res refcursor := i_res;
begin
sql := format($_$
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 当前边的属性
depth, -- 当前深度，从1开始
path -- 路径，数组存储
) AS (
select c1,c2,prop,depth,path from (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 depth, -- 初始深度=1
ARRAY[g.c1] path -- 初始路径
FROM a AS g
WHERE
c1 = %s -- ROOT节点=?
AND coalesce((g.prop->>'weight')::float8,0) >= %s -- 相关性权重
ORDER BY coalesce((g.prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit %s -- 每个层级限制多少条？
) t
UNION ALL
select c1,c2,prop,depth,path from (
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 depth, -- 深度+1
path || g.c1 path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= %s -- 搜索深度=?
AND coalesce((g.prop->>'weight')::float8,0) >= %s -- 相关性权重
ORDER BY coalesce((g.prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit %s -- 每个层级限制多少条？
) t
)
SELECT path||c2 as o_path, c1 as o_point1, c2 as o_point2, prop as o_link_prop, depth as o_depth
FROM search_graph; -- 查询递归表，可以加LIMIT输出，也可以使用游标
$_$, i_root, i_weight, i_limit, i_depth, i_weight, i_limit
); open res for execute sql;
return res;
end;
$$ language plpgsql strict;
alter function graph_search2 set enable_hashjoin=off ;
alter function graph_search2 set enable_mergejoin=off ;
alter function graph_search2 set max_parallel_workers_per_gather=0 ;
使用举例，
postgres=# begin;
BEGIN
postgres=# select * from graph_search2(31208, 'cur1', 3, 100, 0);
graph_search2
---------------
cur1
(1 row) postgres=# fetch 10 from cur1;
o_path | o_point1 | o_point2 | o_link_prop | o_depth
---------------+----------+----------+-------------+---------
{31208,48457} | 31208 | 48457 | | 1
{31208,13510} | 31208 | 13510 | | 1
{31208,40244} | 31208 | 40244 | | 1
{31208,35727} | 31208 | 35727 | | 1
{31208,27956} | 31208 | 27956 | | 1
{31208,5247} | 31208 | 5247 | | 1
{31208,18618} | 31208 | 18618 | | 1
{31208,2597} | 31208 | 2597 | | 1
{31208,33921} | 31208 | 33921 | | 1
{31208,4054} | 31208 | 4054 | | 1
(10 rows)
postgres=# close cur1;
CLOSE CURSOR
postgres=# end;
COMMIT
3、UDF3，返回某两个点的最短路径
返回某两个点的最短路径，同时限定深度，超过深度则认为不可达。
例如搜索 1 到 100 的最短路径。
create or replace function graph_search3(
IN i_p1 int, -- 根据哪个节点开始搜
IN i_p2 int, -- 游标名
IN i_depth int default 99999, -- 搜索层级、深度限制
OUT o_path int[], -- 输出：路径, ID 组成的数组
OUT o_point1 int, -- 输出：点1 ID
OUT o_point2 int, -- 输出：点2 ID
OUT o_link_prop jsonb, -- 输出：当前两点之间的连接属性
OUT o_depth int -- 输出：当前深度、层级
) returns record as $$
declare
sql text;
begin
sql := format($_$
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 depth, -- 初始深度=1
ARRAY[g.c1] path -- 初始路径
FROM a AS g
WHERE
c1 = %s -- ROOT节点=? --（最短路径的起点）
UNION ALL
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= %s -- 搜索深度=? )
SELECT
c1 as o_point1,
c2 as o_point2,
path as o_path,
prop as o_link_prop,
depth as o_depth
FROM search_graph
where c2 = %s -- 最短路径的终点
limit 1 -- 查询递归表，可以加LIMIT输出，也可以使用游标
$_$, i_p1, i_depth, i_p2);
execute sql into o_point1,o_point2,o_path,o_link_prop,o_depth;
return;
end;
$$ language plpgsql strict;
alter function graph_search3 set enable_hashjoin=off ;
alter function graph_search3 set enable_mergejoin=off ;
alter function graph_search3 set max_parallel_workers_per_gather=0 ;
如果要控制深度，比如5度以内搜不到就不搜了，把搜索深度的条件再加进去即可。
例子
postgres=# select * from graph_search3(31208, 50000, 3);
o_path | o_point1 | o_point2 | o_link_prop | o_depth
---------------+----------+----------+-------------+---------
{31208,30555} | 30555 | 50000 | | 2
(1 row) Time: 170.662 ms
4、UDF4，返回某两个点的最短路径，同时允许设置weight条件作为过滤条件，允许设置每一层的搜索记录数限制
返回某两个点的最短路径，同时限定最大深度(超过认为2个点不可达)，限定每一层的搜索限制.
create or replace function graph_search4(
IN i_p1 int, -- 根据哪个节点开始搜
IN i_p2 int, -- 游标名
IN i_depth int default 99999, -- 搜索层级、深度限制
IN i_limit int8 default 2000000000, -- 限制每一层返回的记录数
IN i_weight float8 default 0, -- 限制权重
OUT o_path int[], -- 输出：路径, ID 组成的数组
OUT o_point1 int, -- 输出：点1 ID
OUT o_point2 int, -- 输出：点2 ID
OUT o_link_prop jsonb, -- 输出：当前两点之间的连接属性
OUT o_depth int -- 输出：当前深度、层级
) returns record as $$
declare
sql text;
begin
sql := format($_$
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path, -- 路径，数组存储
cycle -- 是否循环
) AS (
select c1,c2,prop,depth,path,cycle from (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 as depth, -- 初始深度=1
ARRAY[g.c1] path, -- 初始路径
false as cycle -- 是否循环(初始为否)
FROM a AS g
WHERE
c1 = %s -- ROOT节点=? --（最短路径的起点）
AND coalesce((g.prop->>'weight')::float8,0) >= %s -- 相关性权重
-- ORDER BY coalesce((g.prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit %s -- 每个层级限制多少条？
) t
UNION ALL
select c1,c2,prop,depth,path,cycle from (
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path, -- 路径中加入新的点
(g.c1 = ANY(sg.path)) as cycle -- 是否循环，判断新点是否已经在之前的路径中
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= %s -- 搜索深度=?
AND coalesce((g.prop->>'weight')::float8,0) >= %s -- 相关性权重
-- ORDER BY coalesce((g.prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit %s -- 每个层级限制多少条？
) t
)
SELECT
c1 as o_point1,
c2 as o_point2,
path as o_path,
prop as o_link_prop,
depth as o_depth
FROM search_graph
where c2 = %s -- 最短路径的终点
limit 1 -- 查询递归表，可以加LIMIT输出，也可以使用游标
$_$, i_p1, i_weight, i_limit, i_depth, i_weight, i_limit, i_p2); execute sql into o_point1,o_point2,o_path,o_link_prop,o_depth;
return;
end;
$$ language plpgsql strict;
alter function graph_search4 set enable_hashjoin=off ;
alter function graph_search4 set enable_mergejoin=off ;
alter function graph_search4 set max_parallel_workers_per_gather=0 ;
例子
postgres=# select * from graph_search4(31208, 50000, 3, 10000, 0);
o_path | o_point1 | o_point2 | o_link_prop | o_depth
---------------------+----------+----------+-------------+---------
{31208,27242,31772} | 31772 | 50000 | | 3
(1 row) Time: 38.276 ms
使用psql客户端观测性能
1、观察N度人脉性能:
\timing on
\set v_root_point 1
\set v_limit_per_layer 100000
begin;
set local enable_hashjoin=off;
set local enable_mergejoin=off;
set local max_parallel_workers_per_gather=0; DECLARE cur1 cursor for
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 as depth, -- 初始深度=1
ARRAY[g.c1] as path -- 初始路径
FROM a AS g
WHERE
c1 = :v_root_point -- ROOT节点=?
UNION ALL
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_limit_per_layer -- 搜索深度=?
)
SELECT * FROM search_graph;
fetch 1000 from cur1;
\watch 1
每返回1000条约耗时Time: 5.144 ms
2、观察路径搜索性能(由于使用了广度优先搜索, 所以limit 1就是最短路径):
\timing on
\set v_root_point 1
\set v_limit_per_layer 100000
begin;
set local enable_hashjoin=off;
set local enable_mergejoin=off;
set local max_parallel_workers_per_gather=0; DECLARE cur2 cursor for
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 as depth, -- 初始深度=1
ARRAY[g.c1] as path -- 初始路径
FROM a AS g
WHERE
c1 = :v_root_point -- ROOT节点=?
UNION ALL
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 as depth, -- 深度+1
path || g.c1 as path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_limit_per_layer -- 搜索深度=? 也可以保留，防止搜索太深影响性能，比如深入10以后就不返回了
)
SELECT * FROM search_graph
where c2 = 100 -- 路径的终点
-- limit 1 -- 只返回最短路径
;
fetch 1 from cur2;
\watch 1
Time: 96.469 ms
PolarDB|PG新方法2 设计和实验
另外两种提升图式搜索性能的方法请参考:
《PolarDB和PostgreSQL开源通过pggraphblas 稀疏矩阵计算加速深层图式搜索》
《如何用 PolarDB 整合age算法插件, 实现图式搜索加速 - 刑侦、社交、风控、族谱、推荐等业务图谱类关系数据搜索》
有兴趣的同学可以自行研究测试.
对照
使用PolarDB | PostgreSQL的CTE语法，可以非常方便的实现图式搜索的需求，包括N度搜索、最短路径搜索，路径、点、边属性(边的属性使用JSON存储，方便架构设计。)展示，层级深度控制和展示，控制每一层的返回数，控制每一层的返回顺序和权重等。
在阿里云ecs上, 50亿的点边网络，N度搜索、最短路径搜索，响应时间都在毫秒级（其中3度搜索，每层100条限制，仅2.1毫秒，TPS达到1.2万）。
如果你遇到N度搜索或者最短路径搜索性能下降的情况, 可能是执行计划有问题, 在这个场景中, 使用fetch逐页返回建议强制嵌套循环, 只有当你想看全部关系时才建议采用hash join.
set enable_hashjoin=off;
set enable_mergejoin=off;
set max_parallel_workers_per_gather=0;
图式搜索最常见的N度人脉、最短路径都可以封装成PolarDB | PostgreSQL的plpgsql UDF接口，便于业务调用（暴露一些输入条件即可）。
知识点
CTE 语法
广度优先搜索
深度优先搜索
思考
如何实现根据层级递减limit, 例如第一层的数据全要, 第二层开始根据weigth来过滤, 同时根据层级的增加逐渐缩小limit值. 例如limit 1000/log(2, greatest(2,depth)))
在实际场景中: 1 层次越深, 关系强度越弱. 2 weigth越小关系越弱. 所以"动态limit边"在业务上是有价值的, 同时还能提高性能.
邓巴数:150 (根据邓巴的研究, 一个人的强连接数极限是150, 也就是说能跟你经常有交流、掏心掏肺、有困难时能出手相助的一般不会超过150人), 每层除了weight来过滤, 同时可以再增加limit least(150, 1000/log(2, greatest(2,depth)))的限制.
例如:
-- 搜索root = 31208的 30度关系数据，同时限制每个层级动态返回, 最大150条。 \set v_root 31208
\set v_max_depth 30
\set v_limit_per_layer least(150, 1000/log(2, greatest(2,sg.depth)))
WITH RECURSIVE search_graph(
c1, -- 点1
c2, -- 点2
prop, -- 边的属性
depth, -- 深度，从1开始
path -- 路径，数组存储
) AS (
select c1,c2,prop,depth,path from (
SELECT -- ROOT节点查询
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
1 depth, -- 初始深度=1
ARRAY[g.c1] path -- 初始路径
FROM a AS g
WHERE
c1 = :v_root -- ROOT节点=?
-- AND coalesce((prop->>'weight')::float8,0) >= ? -- 相关性权重
-- ORDER BY coalesce((prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit 150 -- 每个层级限制多少条？
) t
UNION ALL
select c1,c2,prop,depth,path from (
SELECT -- 递归子句
g.c1, -- 点1
g.c2, -- 点2
g.prop, -- 边的属性
sg.depth + 1 depth, -- 深度+1
path || g.c1 path -- 路径中加入新的点
FROM a AS g, search_graph AS sg -- 循环 INNER JOIN
WHERE
g.c1 = sg.c2 -- 递归JOIN条件
AND (g.c1 <> ALL(sg.path)) -- 防止循环
AND sg.depth <= :v_max_depth -- 搜索深度=?
-- AND coalesce((prop->>'weight')::float8,0) >= ? -- 相关性权重
-- ORDER BY coalesce((prop->>'weight')::float8,0) desc -- 可以使用ORDER BY，例如返回权重排在前面的N条。
limit :v_limit_per_layer -- 每个层级限制多少条？
) t
)
SELECT * FROM search_graph; -- 查询递归表，可以加LIMIT输出，也可以使用游标
limit不支持变量, 看样子需要内核支持:
ERROR: 42P10: argument of LIMIT must not contain variables
LINE 37: limit least(150,1000/log(2,greatest(2,sg.depth))) ...
^
LOCATION: checkExprIsVarFree, parse_clause.c:1801
参考
202307/20230705_02.md 《PolarDB和PostgreSQL开源通过pggraphblas 稀疏矩阵计算加速深层图式搜索》
202212/20221202_01.md 《如何用 PolarDB 整合age算法插件, 实现图式搜索加速 - 刑侦、社交、风控、族谱、推荐等业务图谱类关系数据搜索》
202208/20220818_02.md 《用PostgreSQL 递归SQL与plpgsql函数 绘制分形图 - 曼德勃罗集(Mandelbrot-上帝的指纹) 和 Julia 集 - z->z^2+c》
202112/20211202_04.md 《PostgreSQL 递归CTE 模拟一维空间的元胞自动机 - 复杂系统研究 自组织,涌现》
202109/20210917_01.md 《PostgreSQL 递归查询 - 深度优先、广度优先 搜索举例 - BREADTH DEPTH》
202109/20210915_01.md 《PostgreSQL 递归查询中不支持 order by, 聚合函数, 自包含子查询的》
202108/20210805_06.md 《PostgreSQL 递归一例, 问题、回答、留言, 1对多对多的结构》
202106/20210610_01.md 《森林状图式数据(树状) 的 高效生成方法》
202105/20210529_01.md 《重新发现PostgreSQL之美 - 6 index链表跳跳糖 (CTE recursive 递归的详细用例)》
202105/20210510_02.md 《PostgreSQL 应用开发解决方案最佳实践系列课程 - 8. 树状图谱关系系统(营销、分销、流量变现、分佣、引爆流行、裂变式传播、家谱、选课、社交、人才库、刑侦、农产品溯源、药品溯源)》
202102/20210201_03.md 《PostgreSQL 14 preview - SQL标准增强, 递归(CTE)图式搜索增加广度优先、深度优先语法, 循环语法 - breadth- or depth-first search orders and detect cycles》
202011/20201125_01.md 《PostgreSQL 递归查询在分组合并中的用法》
202006/20200615_01.md 《递归+排序字段加权 skip scan 解决 窗口查询多列分组去重的性能问题》
202005/20200515_01.md 《PostgreSQL 排序去重limit查询优化 - 递归 vs group分组 (loop降到极限, block scan降到极限)》
202003/20200329_01.md 《PostgreSQL 家族图谱、社交图谱、树状关系、藤状分佣、溯源、等场景实践 - 递归,with recursive query (有向无环 , 有向有环)》
202002/20200228_01.md 《累加链条件过滤 - 递归、窗口、UDF、游标、模拟递归、scan 剪切》
201903/20190318_04.md 《PostgreSQL 并行计算解说 之29 - parallel 递归查询, 树状查询, 异构查询, CTE, recursive CTE, connect by》
201808/20180808_02.md 《PostgreSQL 递归应用实践 - 非“传销”的高并发实时藤、树状佣金分配体系》
201804/20180408_03.md 《PostgreSQL 家谱、族谱类应用实践 - 图式关系存储与搜索》
201804/20180406_01.md 《PostgreSQL 递归妙用案例 - 分组数据去重与打散》
201803/20180323_03.md 《PostgreSQL Oracle 兼容性之 - INDEX SKIP SCAN (递归查询变态优化) 非驱动列索引扫描优化》
201801/20180102_04.md 《PostgreSQL 图式搜索(graph search)实践 - 百亿级图谱，毫秒响应》
201710/20171009_01.md 《PostgreSQL 实践 - 内容社区(如论坛)图式搜索应用》
201708/20170801_01.md 《小微贷款、天使投资(风控助手)业务数据库设计(图式搜索\图谱分析) - 阿里云RDS PostgreSQL, HybridDB for PostgreSQL最佳实践》
201705/20170519_01.md 《PostgrSQL 递归SQL的几个应用 - 极客与正常人的思维》
201703/20170324_01.md 《PostgreSQL 递归查询CASE - 树型路径分组输出》
201612/20161201_01.md 《用PostgreSQL找回618秒逝去的青春 - 递归收敛优化》
201611/20161128_02.md 《distinct xx和count(distinct xx)的变态递归优化方法 - 索引收敛(skip scan)扫描》
201611/20161128_01.md 《时序数据合并场景加速分析和实现 - 复合索引，窗口分组查询加速，变态递归加速》
201609/20160911_01.md 《facebook linkbench 测试PostgreSQL社交关系图谱场景性能》
201608/20160815_04.md 《PostgreSQL雕虫小技cte 递归查询，分组TOP性能提升44倍》
201607/20160725_01.md 《PostgreSQL 使用递归SQL 找出数据库对象之间的依赖关系 - 例如视图依赖》
201607/20160723_01.md 《PostgreSQL 递归死循环案例及解法》
201604/20160405_01.md 《PostgreSQL 递归查询一例 - 资金累加链》
201512/20151221_02.md 《PostgreSQL Oracle 兼容性之 - WITH 递归 ( connect by )》
201210/20121009_01.md 《递归优化CASE - group by & distinct tuning case : use WITH RECURSIVE and min() function》
201209/20120914_01.md 《递归优化CASE - performance tuning case :use cursor\trigger\recursive replace (group by and order by) REDUCE needed blockes scan》
201105/20110527_01.md 《PostgreSQL 树状数据存储与查询(非递归) - Use ltree extension deal tree-like data type》
欢迎关注我的github (https://github.com/digoal/blog) , 学习数据库不迷路.
近期正在写公开课材料, 未来将通过视频号推出, 欢迎关注视频号:
文章中的参考文档请点击阅读原文获得.
