单核QPS提升10倍，亿级日调用！QQ频道前端网关升级之路

👉目录

1 生于 B 端：先让自己满意

2 长于 C 端：跨越边界

3 提升安全/可用性

4 提升性能/效率：实用第一

5 提升可观测性：深度是被逼出来的

6 总结：以躺平的心态完成不躺平

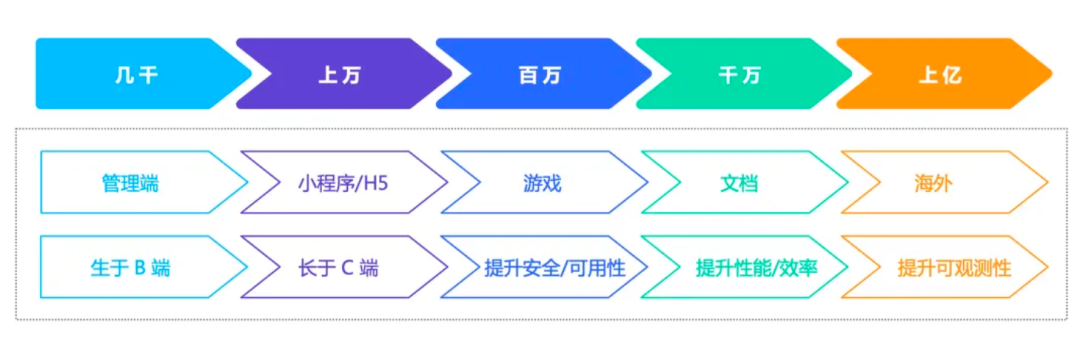

（从左到右的量级为累计）

1.1 背景

• 问后台要 proto 文件；

• 生成桩代码；
• 配置代理、实例化 Client、发送请求；

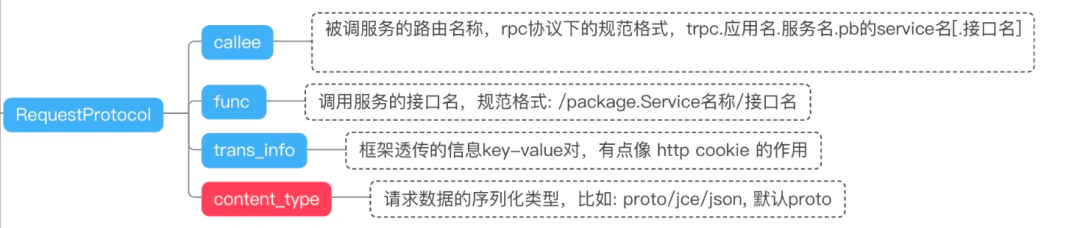

1.2 分析

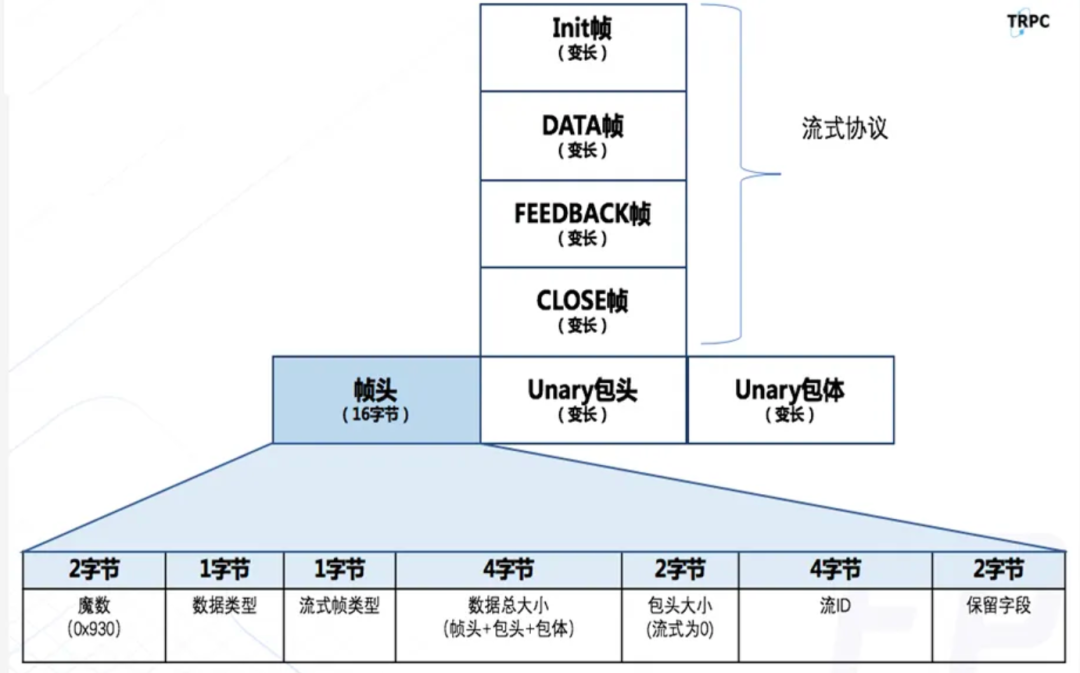

message RequestProtocol {  // 协议版本  // 具体值与TrpcProtoVersion对应  uint32    version                     = 1;
  // 请求的调用类型  // 比如: 普通调用，单向调用  // 具体值与TrpcCallType对应  uint32    call_type                   = 2;
  // 请求唯一id  uint32    request_id                  = 3;
  // 请求的超时时间，单位ms  uint32    timeout                     = 4;
  // 主调服务的名称  // tRPC协议下的规范格式: tRPC.应用名.服务名.pb的service名, 4段  bytes     caller                      = 5;
  // 被调服务的路由名称  // tRPC协议下的规范格式，tRPC.应用名.服务名.pb的service名[.接口名]  // 前4段是必须有，接口可选。  bytes     callee                      = 6;
  // 调用服务的接口名  // 规范格式: /package.Service名称/接口名  bytes     func                        = 7;
  // 框架信息透传的消息类型  // 比如调用链、染色key、灰度、鉴权、多环境、set名称等的标识  // 具体值与TrpcMessageType对应  uint32    message_type                = 8;
  // 框架透传的信息key-value对，目前分两部分  // 1是框架层要透传的信息，key的名字要以tRPC-开头  // 2是业务层要透传的信息，业务可以自行设置  map<string, bytes> trans_info         = 9;
  // 请求数据的序列化类型  // 比如: proto/jce/json, 默认proto  // 具体值与TrpcContentEncodeType对应  uint32    content_type                = 10;
  // 请求数据使用的压缩方式  // 比如: gzip/snappy/..., 默认不使用  // 具体值与TrpcCompressType对应  uint32    content_encoding            = 11;}

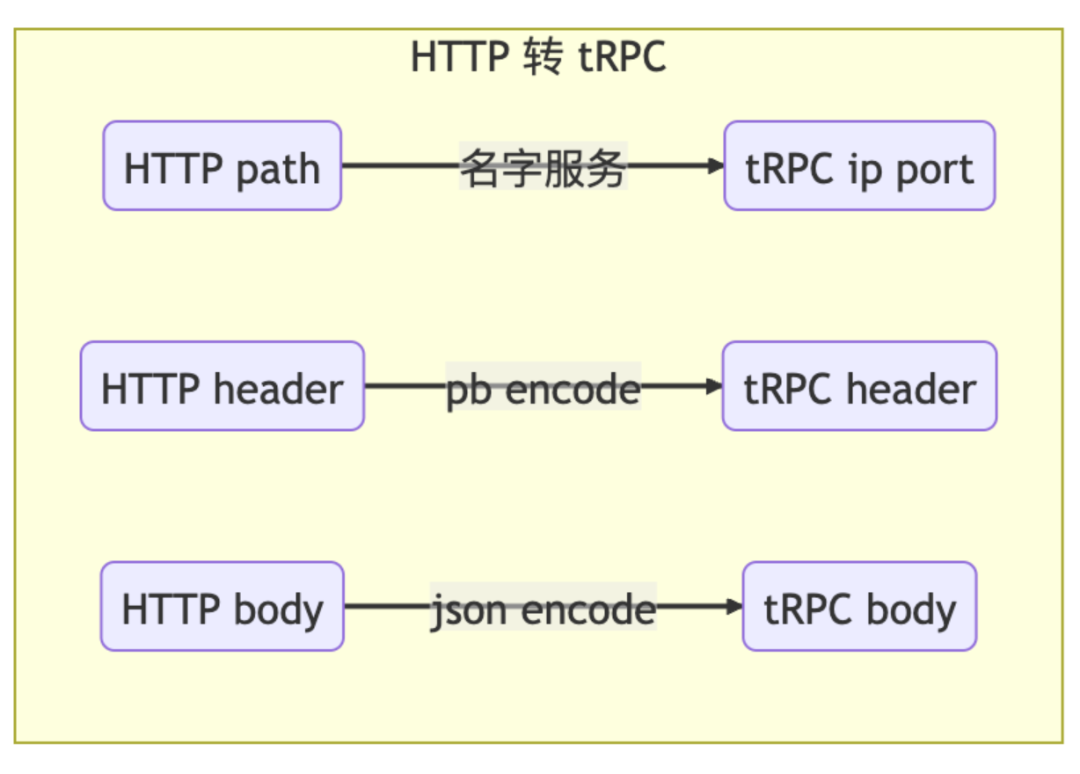

1.3 思路和实现

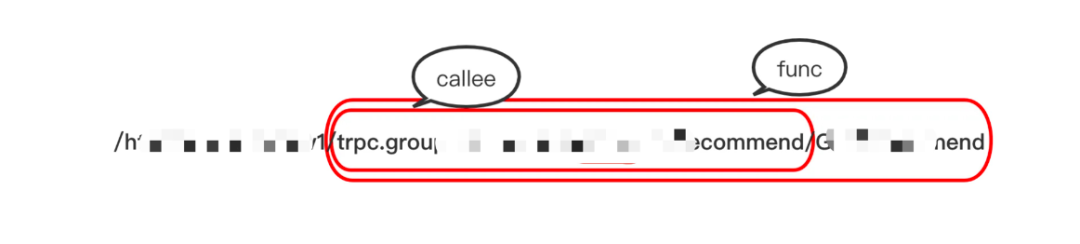

• 只需对 HTTP 的路径进行一致性约定，即可按照固定规则提取出 RequestProtocol 中的 callee 和 func；例如，频道使用的约定如下：
• 路径：

• HTTP 头中的其他信息可以根据业务场景映射到 trans_info 中；
• content_type 采用 json；
• 包头的 proto 固定，我们使用这个固定的 proto 把上面的数据序列化为二进制。

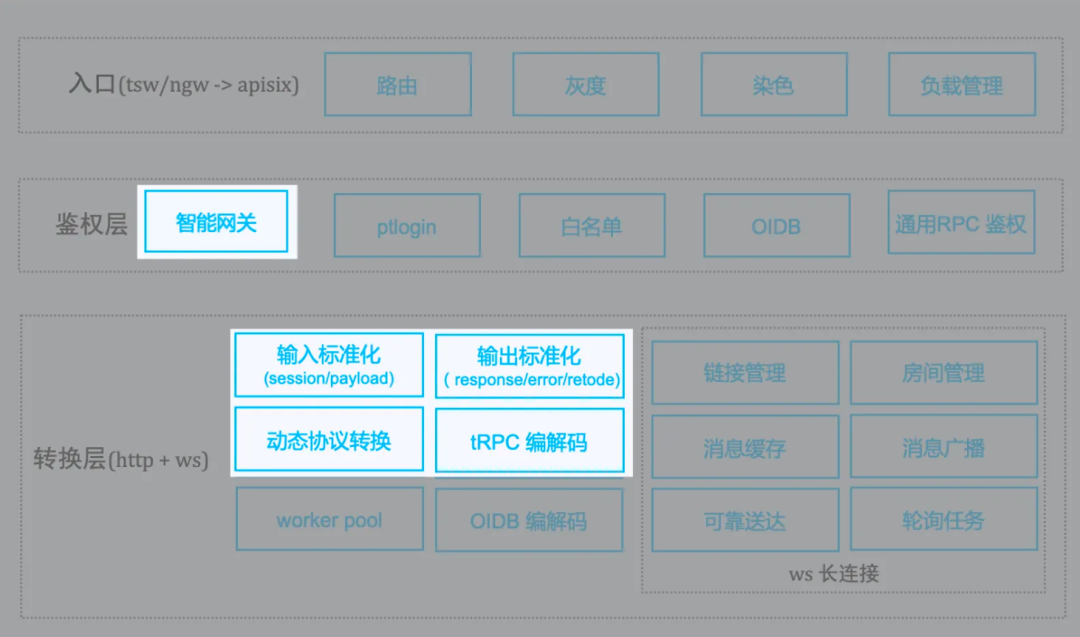

1.4 效果

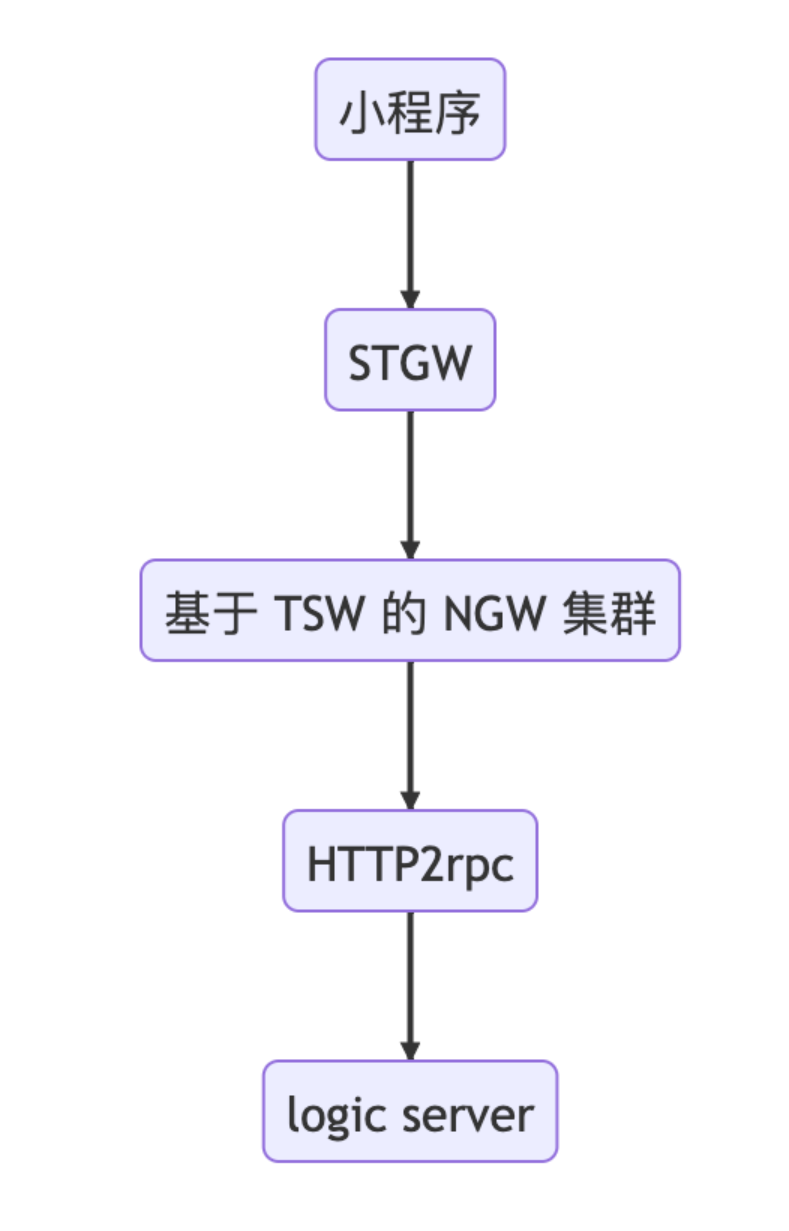

2.1 背景：小程序接入

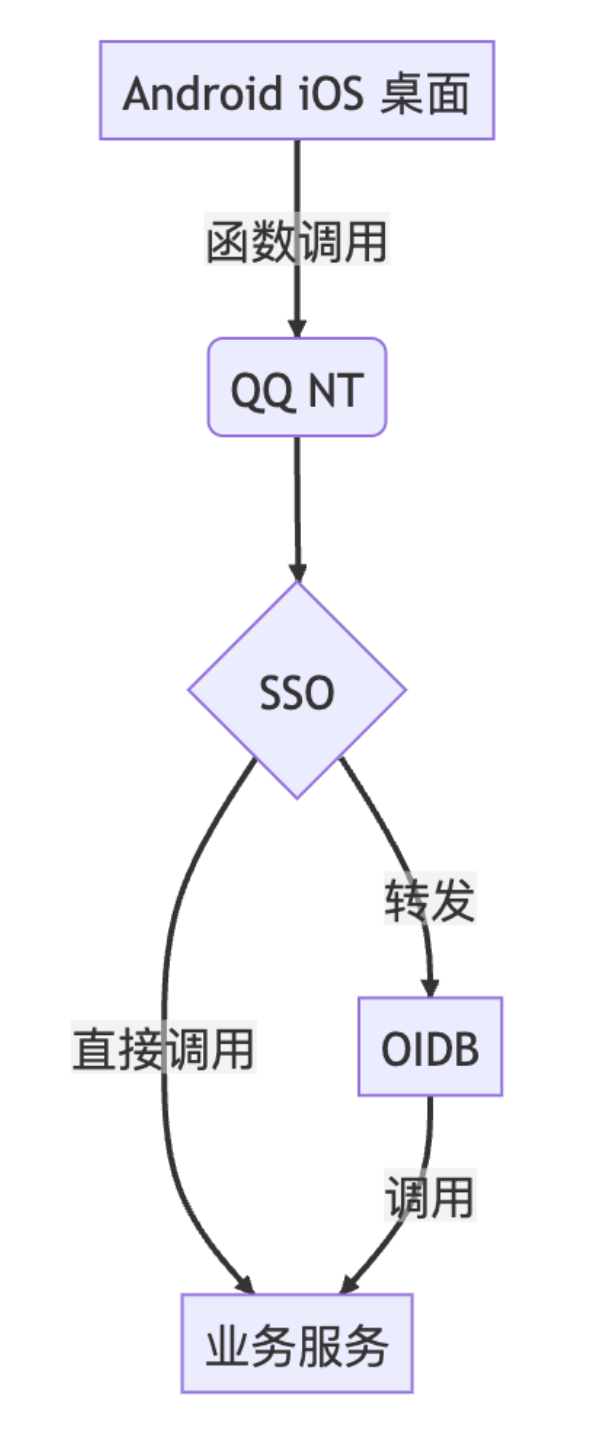

2.2 方案

1. 标准服务场景：直接与后台 Server 进行通信。；
2. 经过 OIDB 代理的服务场景：借助 OIDB 代理和后台 Server 通信。
3. 经过 SSO 代理的服务场景：借助 SSO 代理和后台 Server 通信。

• 请求元信息转换按照 QQ 频道后台 tRPC Server 的默认约定进行。（这里略过，不同业务有不同约定）
• OIDB 头部编解码。
• SSO 协议编解码。

2.3 成果：难路是捷径

• 第一次和这么多团队打交道：客户端、跨平台、基础平台、互联、业务后台。
• 两周打了最多的电话，麻烦了十几位大佬请教代码逻辑、开权限。
• 虽然难，但是价值很大：
• 参照 QQ NT 和 SSO，实现了第一版协议转换，可以从 JSAPI 无缝切到 HTTP，向更灵活的服务调用模式迈出关键一步；
• 此外，对 QQ 频道的服务架构和网络链路有了整体框架，很快在下次问题定位中派上了大用场；

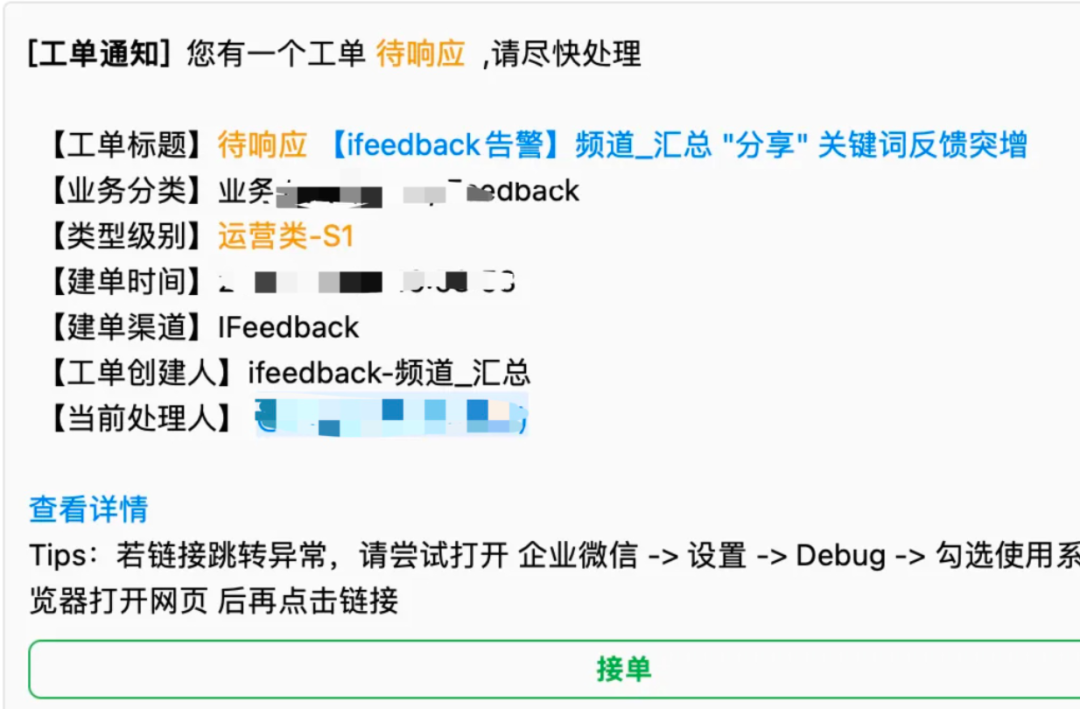

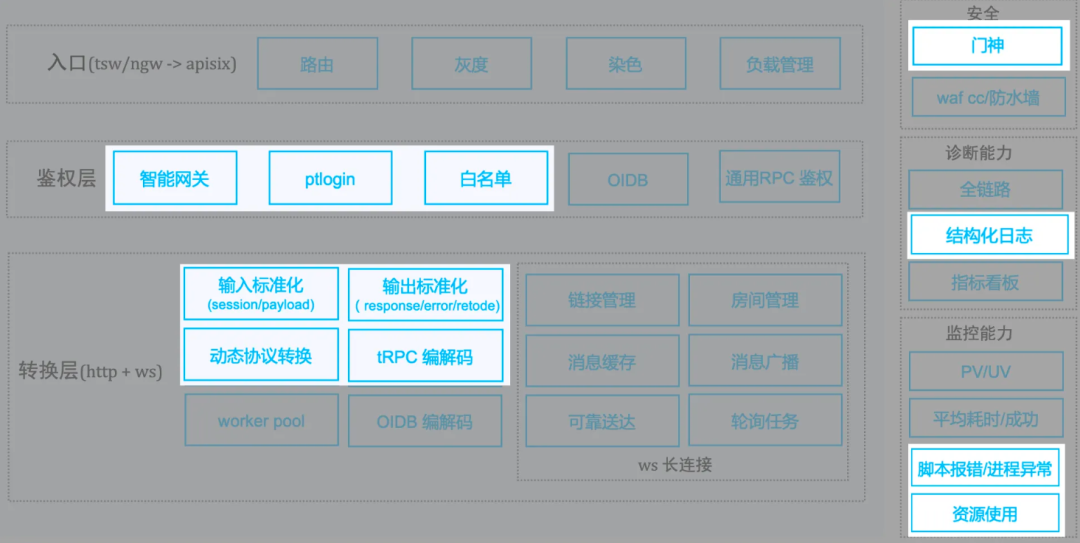

3.1 安全：遭遇黑产（背景）

• 复制频道链接乱码（对应短链码服务）；
• 频道邀请链接和一个无鉴权的分享接口（对应协议转换服务）调用飙升；
• 失败率的上升趋势肉眼可见；
• pod 高负载，已经触发了二次扩容；

• 是不是有什么大型的营销活动？
• 或者是进行了现网的压力测试？
• 还是，被攻击了？

• 短链码服务高负载，但是进程没挂，而且扩容没有让失败率略微下降！
• 这种表现，最可能什么原因？
• 某个服务链接数有限制，或者耗尽，而且最有可能是 MySQL。

• 扩大 connection pool；
• 对 pod 缩容，扩容反而会提高失败率；

• 针对无鉴权的接口，一定要配置安全策略，对 IP、UA 等进行更严格的限频；

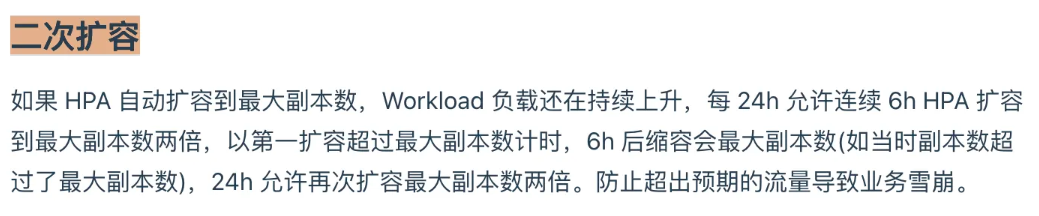

• 特别关注 k8s 二次扩容特性，的二次扩容特性，虽然它是一种紧急保命策略，但也可能引发其他问题（比如这里）：

3.2 可用性：请求超时

背景

问题分析

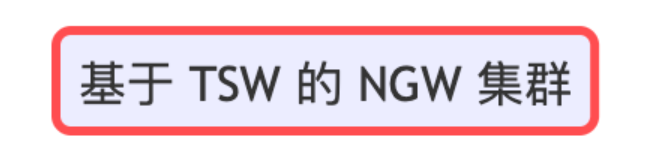

问题节点

STGW L5 缓存更新问题

• 无法找到服务的 IP 地址；
• 部分请求找到了错误的 IP 地址；

bug 原因

解决办法

• 尽量固定服务 IP 地址，最大限度地减少变动。
• 通过业务网关进行管理：由于业务服务（如缩扩容、迁移等）经常变动，而网关相对稳定，因此，将业务服务配置在一个稳定的网关之后是最佳解决方案。

教训

• 基于指标的告警固然重要，基于日志的告警也不能少（敏感度更高）；
• 正是由于这个问题，，催生了 STGW 后建设业务网关的想法；

3.3 可用性：发布自检

背景

方案

• step 1: review 发布变更准备完整的代码 diff，供二次检查；
• repeated：枚举变更点(变更点包括：配置、数据库表结构、接口、依赖服务)变更内容；
• 当前变更的依赖项(依赖的其他变更项，比如配置、数据库变更等)；
• 变更影响范围；
• 变更的向上兼容性。
• step 2: 确定发布步骤根据变更及变更的依赖项确定发布次序。
• 同时确定回滚次序（微服务发布必须）；
• 按发布次序和回滚次序，列出每一步的操作。
• step 3: 确定更新策略手动分批发布：微小修改（包括配置变更）
• 灰度发布：不变更原集群；
• 增加新版本集群；
• 逐步切流（uin/比例）发布；
• step 4: 发布过程亲眼看到第一个 pod 重建；
• 打印成功日志；
• 观察指标无异常；

效果

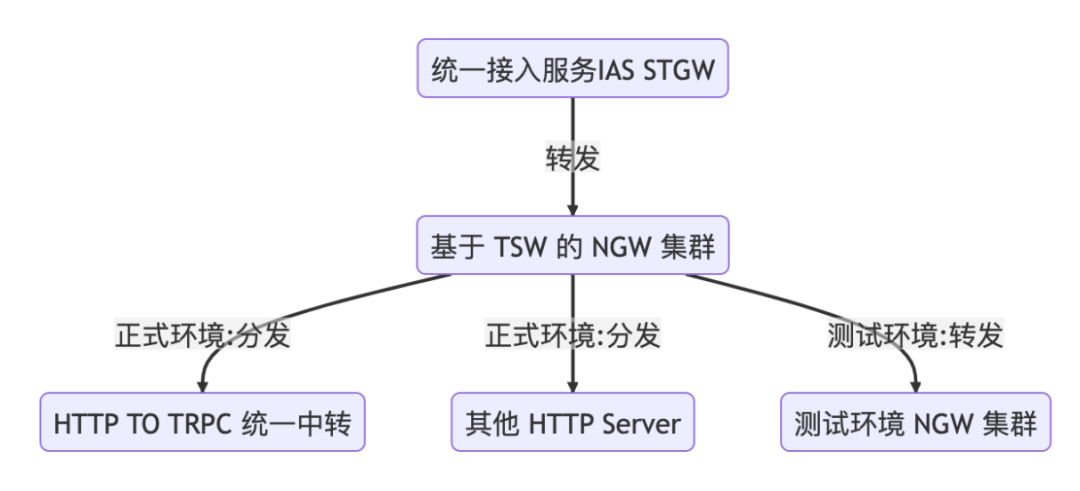

4.1 性能：改造 TSW/NGW

背景

问题分析

为了使性能评估结果具有实际意义，我们需要一份能够完全镜像真实环境的性能报告。

import { sleep, check } from "pts";import HTTP from "pts/HTTP";
export const options = {};
export default function main() {  let response;
  response = HTTP.get("HTTPs://xx.com/apisix/");  check("status equals 200", () => response.statusCode.toString() === "200");}

import { sleep, check } from "pts";import HTTP from "pts/HTTP";
export const options = {};
export default function main() {  let response;
  response = HTTP.get("HTTPs://xx.com/tsw/");  check("status equals 200", () => response.statusCode.toString() === "200");}

• 使用 APISIX 平稳替换 NGW 和 TSW 的功能；
• 补齐工具建设；

1. APISIX 无缝承接 NGW/TSW 的路由/灰度/染色功能 ；
2. 单核 QPS 从 2K 提升至 2W，显著降低了 CPU 和内存的资源消耗；
3. 根据最近 7 天的 STGW 监控数据，请求成功率从 99.985% 提升至 99.997%；（整体平均耗时略有下降，但不具备可比较性，因为后端负载有不重叠部分）。

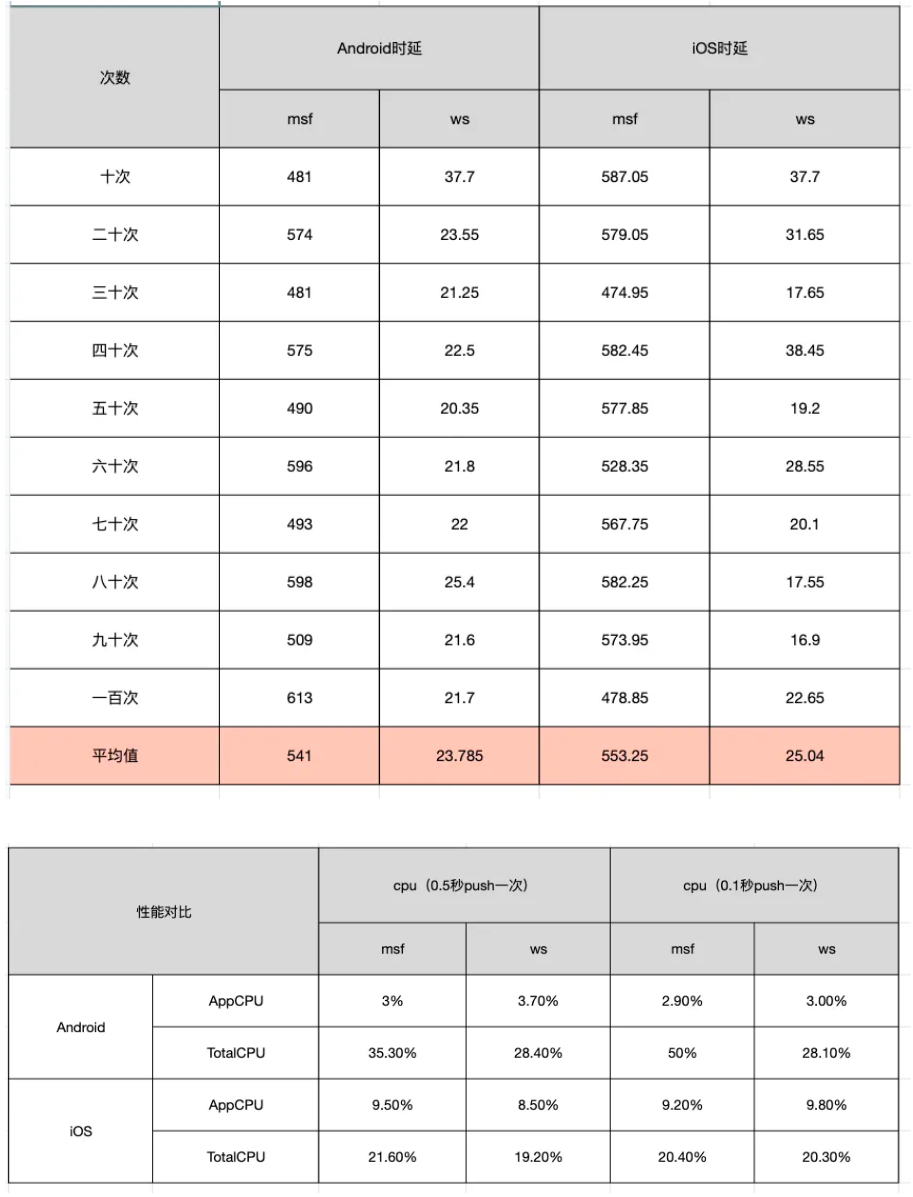

4.2 性能：支持 WebSocket

背景

实现方案

协议选择

• socketio 已经在公司内其他业务的生产环境中经受了百万级消息每秒的考验；
• SDK 封装成本；

• H5；
• QQ 小程序；
• cocos；

低成本接入

1. WS server 只做 “接线员” 角色：把 client 和 server 的 socket 连起来，就算完事了；
2. WS server 做 “邮局” 的角色：业务 server 不用管 client 的存在，只要告诉 WS server 消息发给谁就可以了，WS server 保证最大可能送达；

消息可靠送达

• 业务 server 指定向某个用户推消息，但是用户不在线（没有活跃 socket）怎么办？
• 用户接收消息的时候，链接中断、网络切换怎么办？

• 消息缓存：每一个待发送的消息先储存；
• 只有两种情况才删除缓存的消息：过期、被确认接收；
• 消息确认：client 接收每个消息需要回复 ack 命令字，否则进入补发机制；
• 消息补发：
• 补发时机：重新建链、加入房间；
• 补发内容：缓存的所有相关消息；

成果

1. 适配三端（H5/QQ 小程序/cocos) 的 SDK；
2. 复用 HTTP 鉴权（无需额外鉴权环节）；
3. 支持 HTTP 接口作为命令字；
4. 支持下发 tRPC 接口轮询任务；

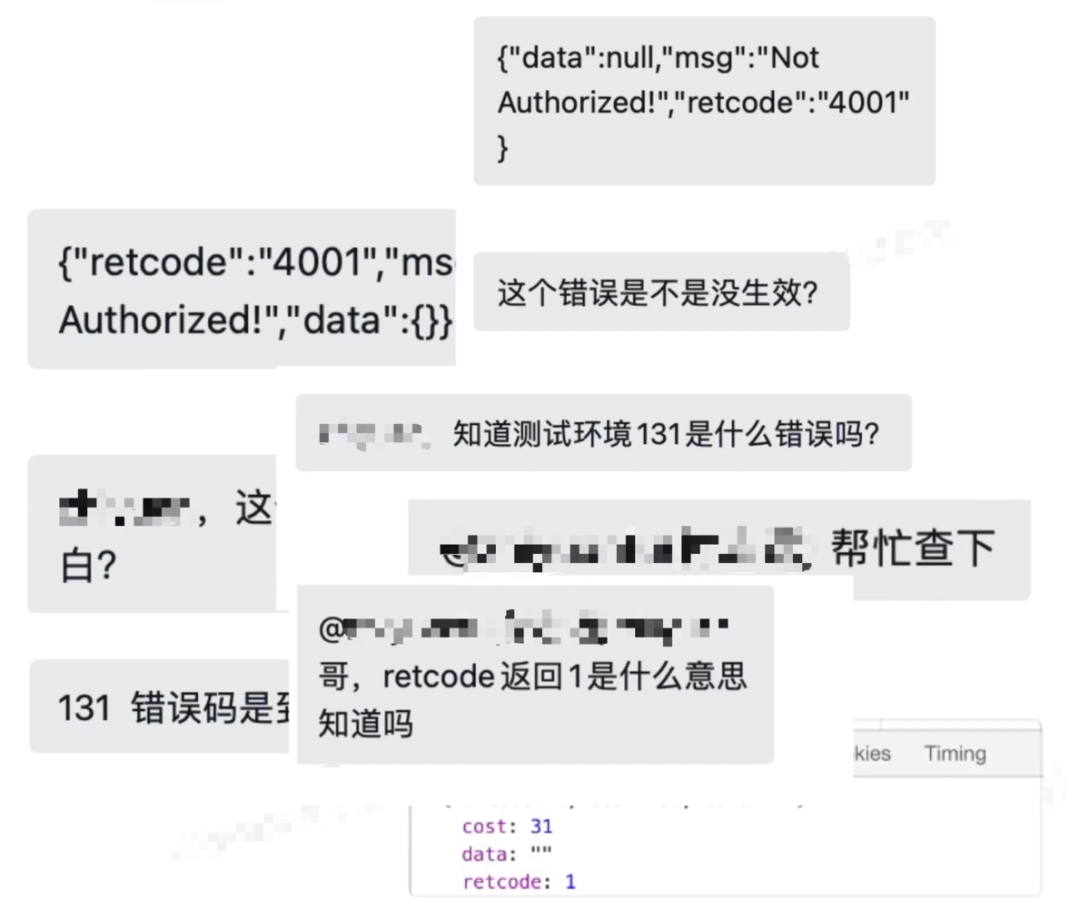

4.3 效率：文档沉淀

背景

4.3 效率：工具建设

背景

• 开发过程中，比如设置接口白名单、接入 oidb；
• 测试联调中，比如染色、设置转发；

• 发布过程，比如检查配置、灰度比例设置、配置更新等都需要手动进行。

误区

• 容器新建（或更新）;
• 设置缩扩容；
• 变更名字服务；
• 分配负载；
• 设置流量权重；
• 更新关联服务配置；

方案

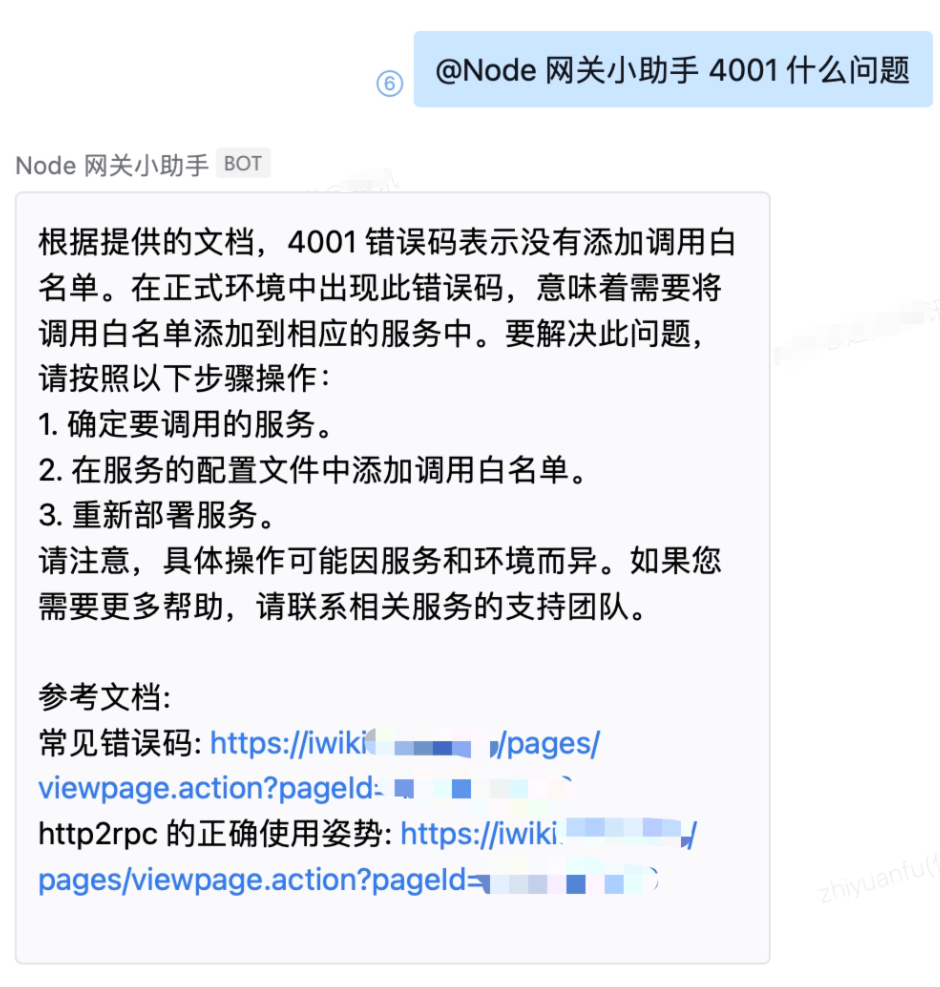

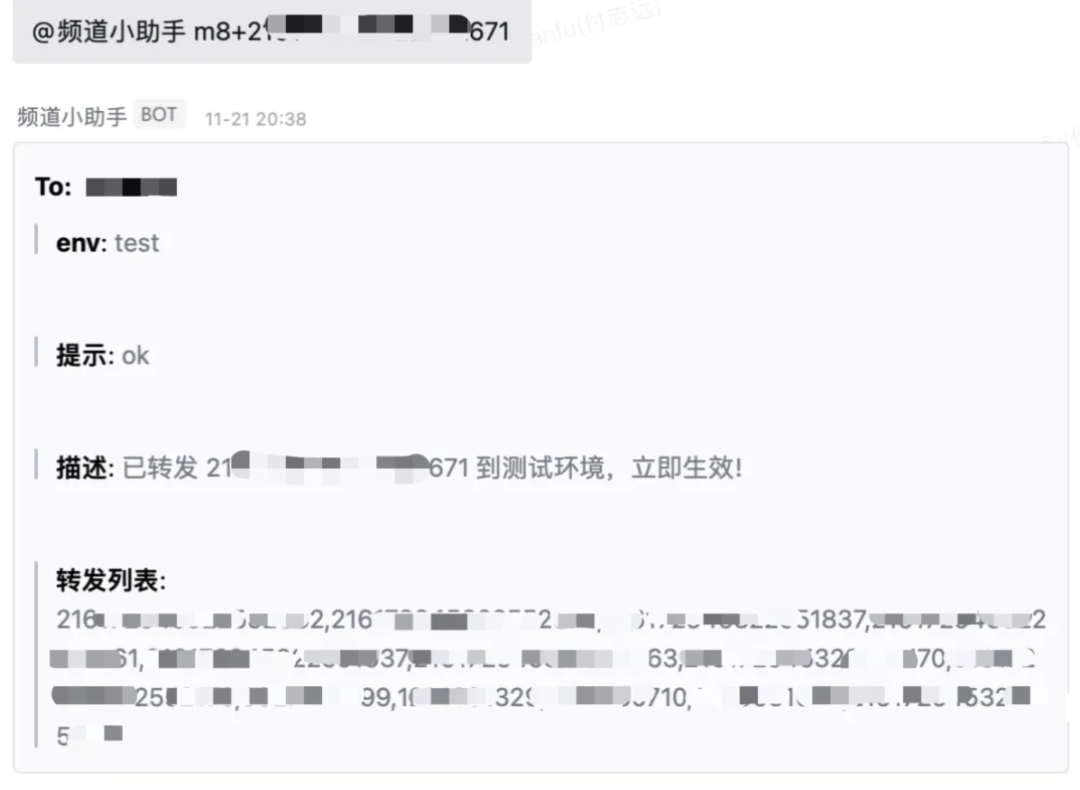

• 新网关也接入企微机器人设置染色/转发，和 tsw 一样的方式；

• 重要配置（白名单、oidb 命令字等），使用 git 管理，采用代码一样的 review 进行变更；

• 配合 ci，配置变更 -> 审批 -> 生效，完全自动化。
• cli 负责代码生成：以命令行的形式，自动生成符合网关约定的调用 SDK、接口出入参数类型、Mock 规则等；

效果

5.1 背景

1. pskey invalid 比例上升，略微下降后再上升；

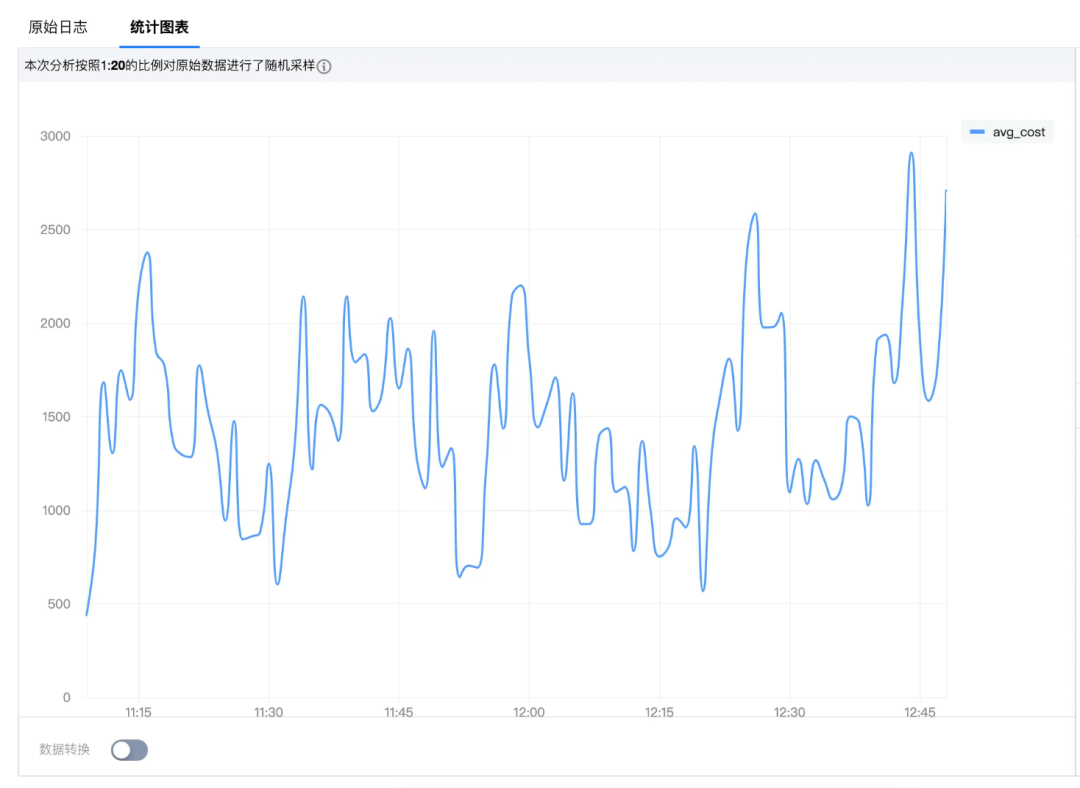

2. 服务整体平均耗时也表现类似规律，波动上升和下降；

5.2 问题分析

猜想、验证

polaris 版本有变动，而新版本修改了 server ip —— 这是首先想到的最可能原因。

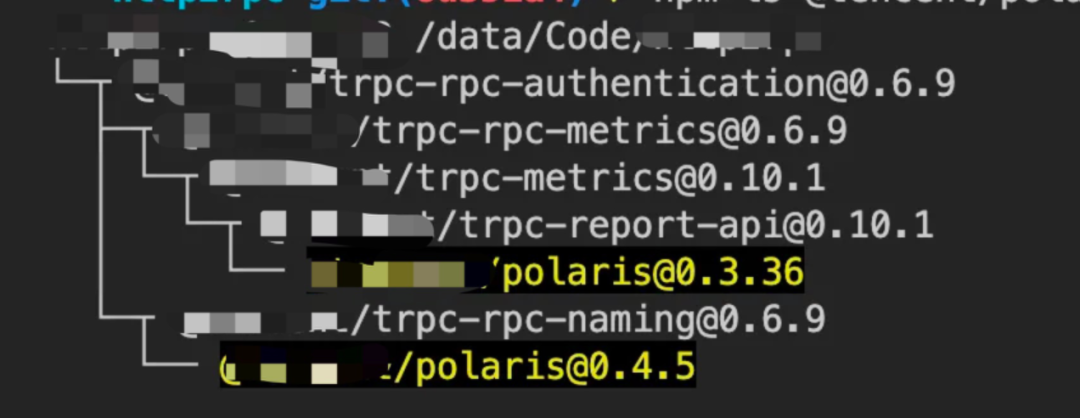

版本确实升级了（0.3.x -> 0.4.x），经过 diff 两个版本相关源码后，发现 server ip 没有任何更改。

否认了 server ip 变更的猜想后，必须调整 Debug 思路：

1. 继续向上排查 server ip 的调用代码；

2. 寻求北极星助手帮助；

寻求协助

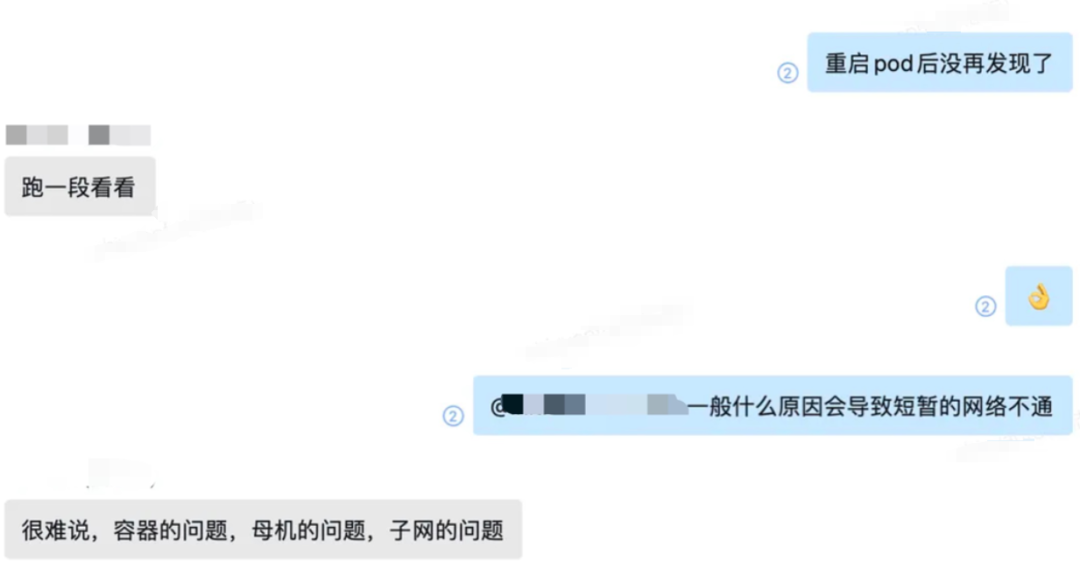

两个版本之间的变动十分多。为了更快解决问题，决定立即寻求相关开发团队的帮助：

可能并不是应用代码存在问题，也稍微放心了点。

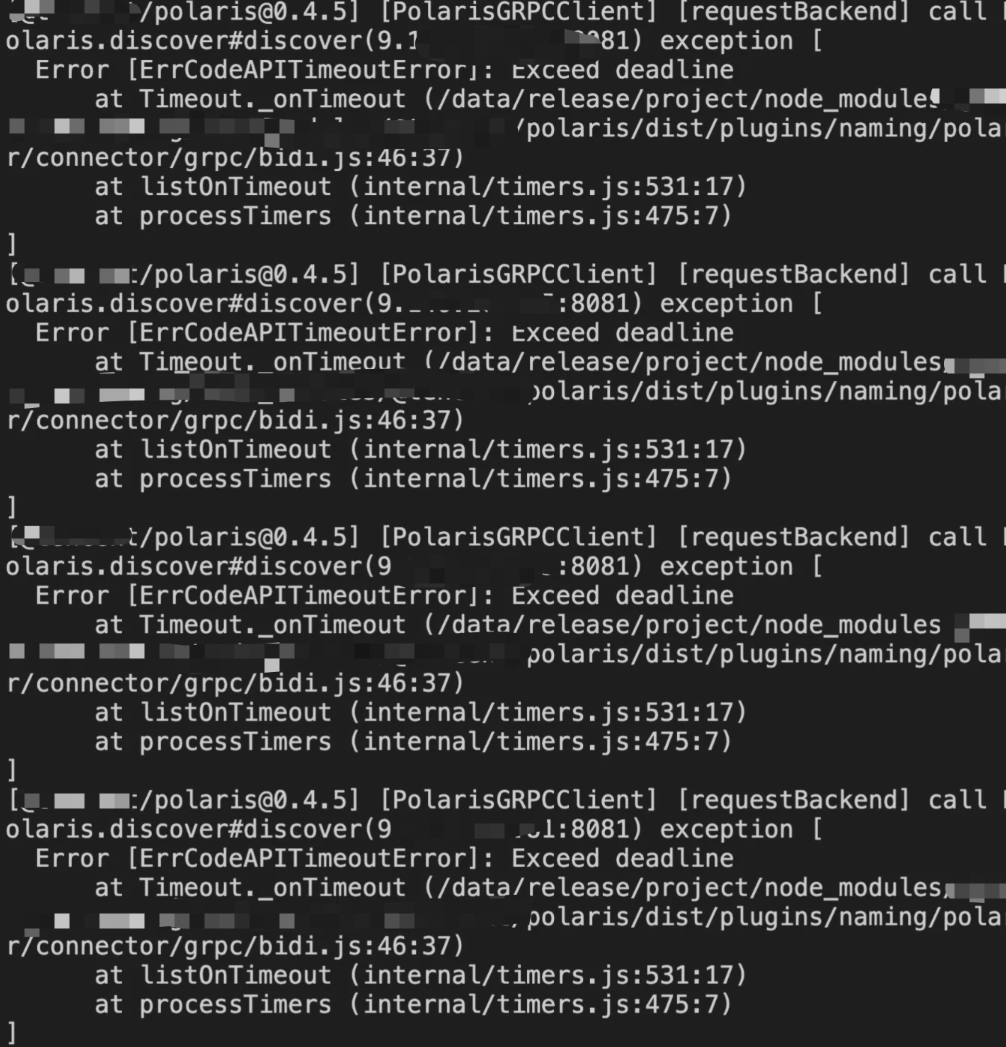

但是，运行一段时间后，重建的pod 再次出现了上面的报错。放下的心再次悬起来：立即登录 pod，对报错的 ip telnet 测试，网络连通没问题，所以还是应用代码的问题！

非常手段

时间紧迫，无奈只能走钢丝：对线上环境开启实时调试。

太久没这样搞过，一边隔离 pod，一边手忙脚乱查自定义调试端口的写法（生产环境对可访问端口有严格限制）：

• 终止 Node 进程；

• 以 node --inspect=0.0.0.0:80 的方式重启进程；

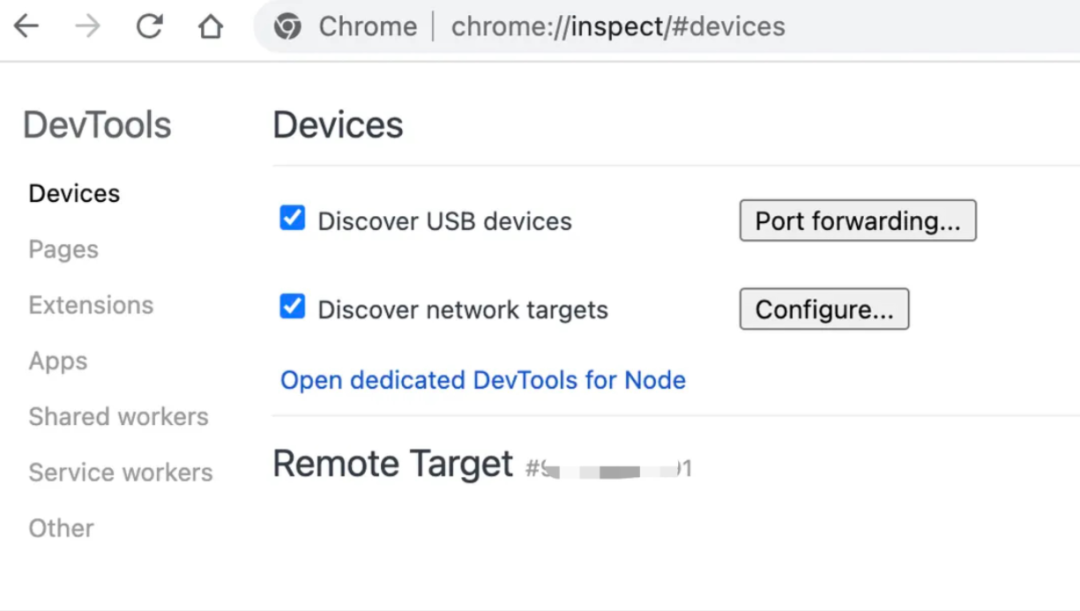

• 打开 chrome；

• 在 chrome 输入 chrome://inspect 打开 Node DevTools;

(...略掉大量无借鉴意义的试验细节)

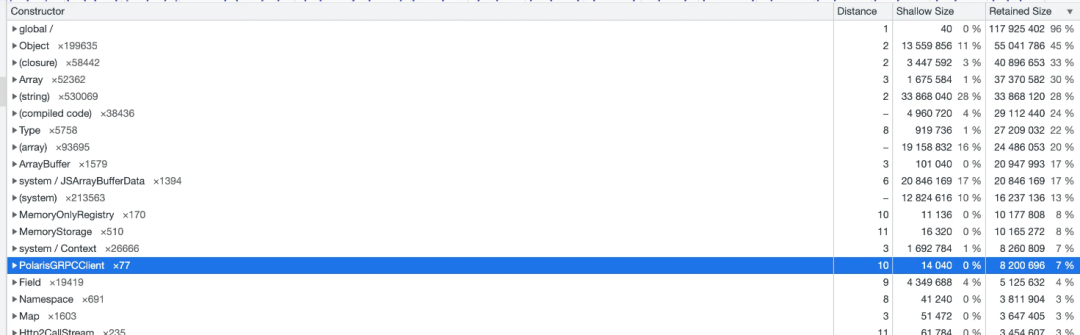

最终在 memory 的快照中发现了端倪：

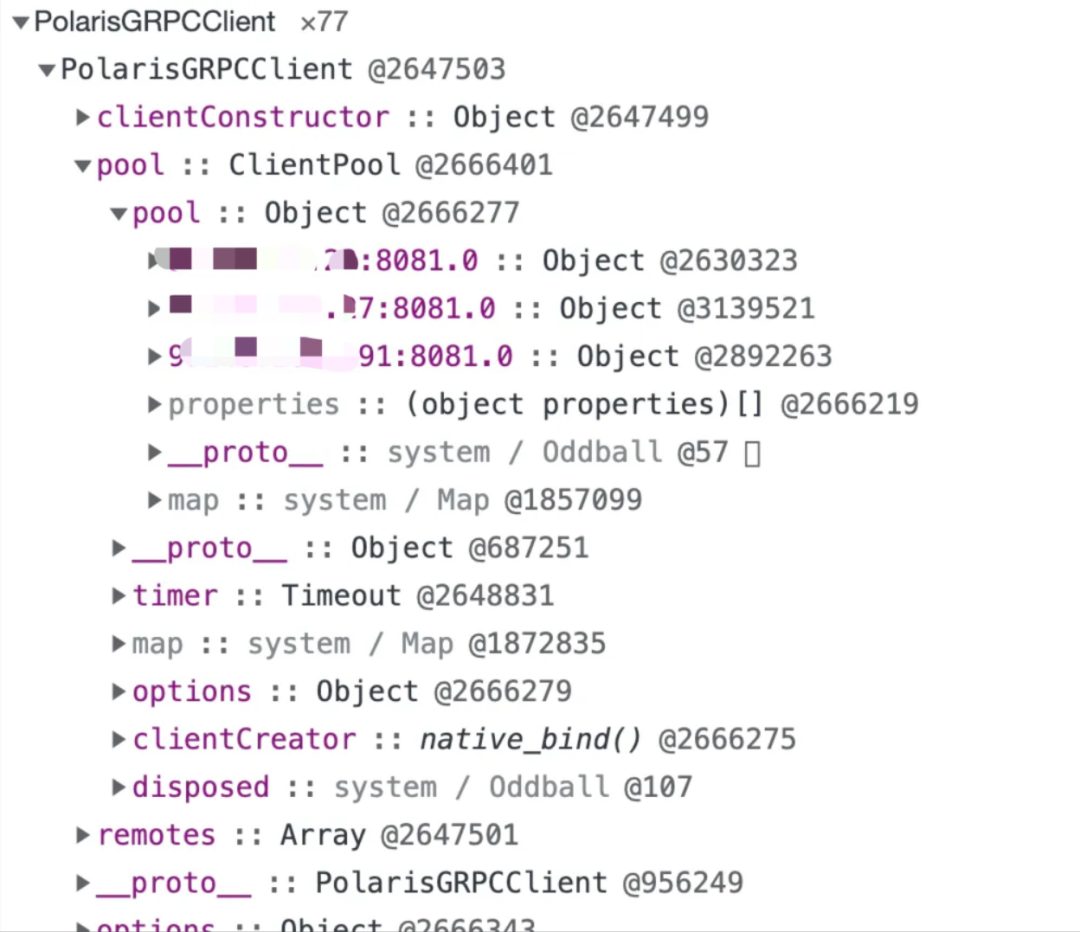

按 retained size 倒序后，出现了 PolarisGRPCClient。

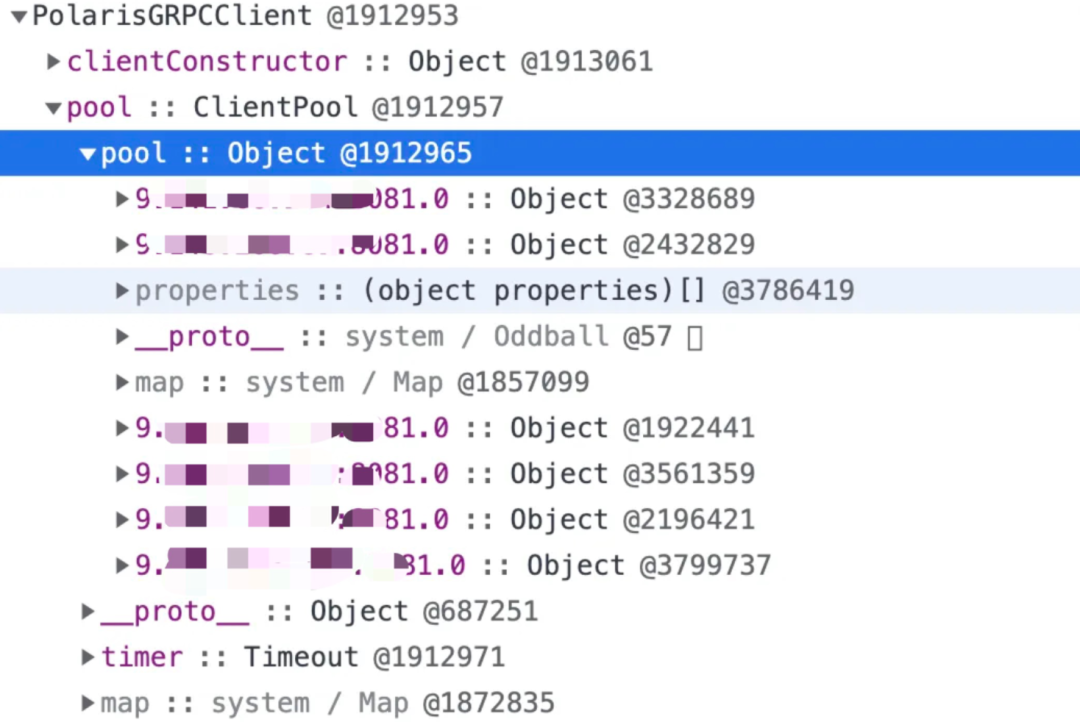

展开 PolarisGRPCClient 后发现，每个 client 还都一个 pool：

既然有 pool，client 被设计为复用，但却有这么多 client，每个还有独立的 pool，显然有问题：要么该销毁的时候没销毁，要么缺失了缓存机制。

瞬间惊醒：缓存！

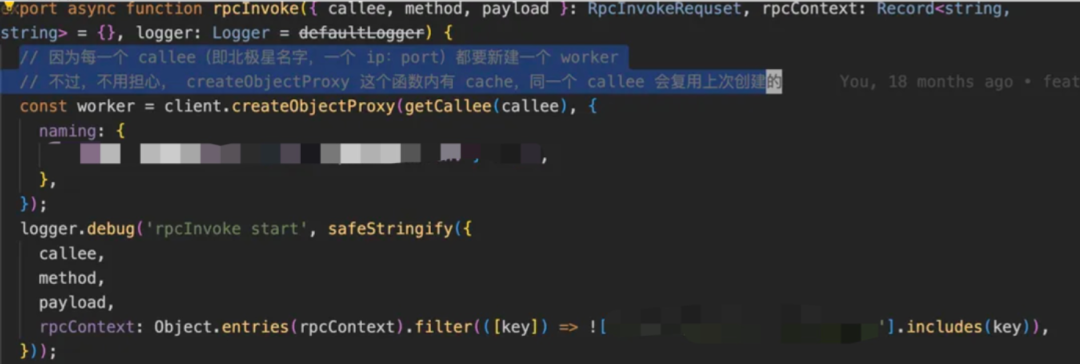

18 个月前写下这个函数的时候，特意留下提醒：

之前一直把目标聚焦在北极星，问题压根不在这，而是使用北极星的库：trpc-rpc-client。

查看 trpc-rpc-client 最新版的源码，果然 createObjectProxy 没了缓存。

5.3 解决思路

• 在应用代码里补充 worker 的缓存及缓存淘汰机制；

• 分集群处理：为 QQ 频道、转 OIDB 、小程序预拉取、大数据通道等，分别部署独立集群，最大限度利用 worker 缓存。（类似一致性哈希的思路）

5.4 修后感

• 我喜欢听法医笔记，99% 依靠摄像头就能破案，但传统刑侦技能依然不能丢，为了可能的 1%。

• 希望线上调试永远不会成为必须的选项，如果 bug 真的落到监控死角，不要忘了这一救命办法：node --inspect=0.0.0.0:80。

• 用了一周才走完这 “10 分钟的 bug 修复”，期间思考各个现象、指标背后的关联信息、翻看库代码。如果下次，我希望有监控能帮助我直击要害，而不是绕了这么远：

• 搜集正式环境的全部标准输出，并具备全文检索的能力；

• 如果性能允许，补齐进程的监控；

5.5 成果

1. 实现应用内链接缓存和复用，建链+编解码平均在 5ms 内；

2. 完善业务指标的监控：关键页面 PV/UV、关键接口耗时；

3. 加强分集群部署的监控：核心系统指标、服务指标的横向对比；

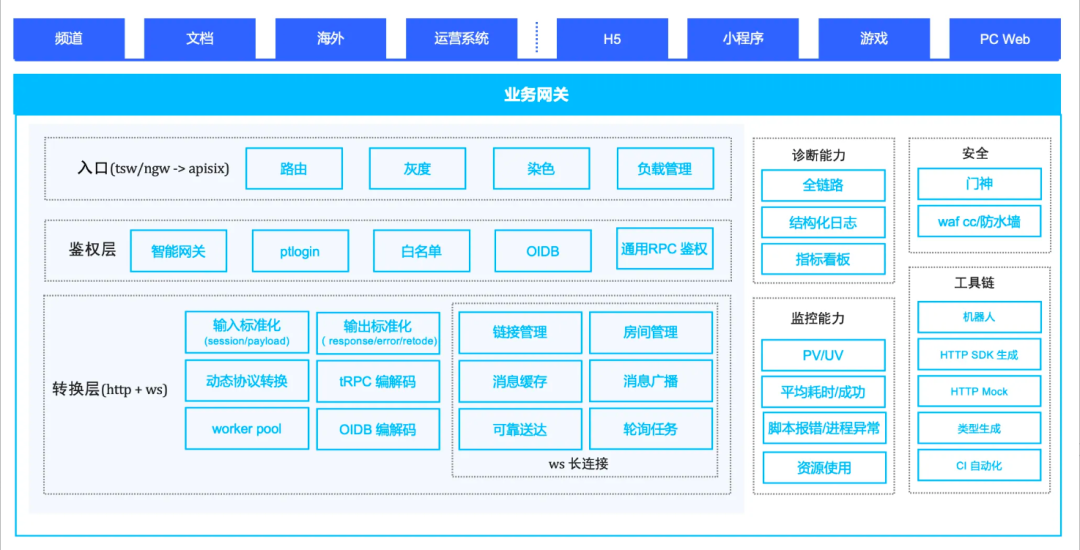

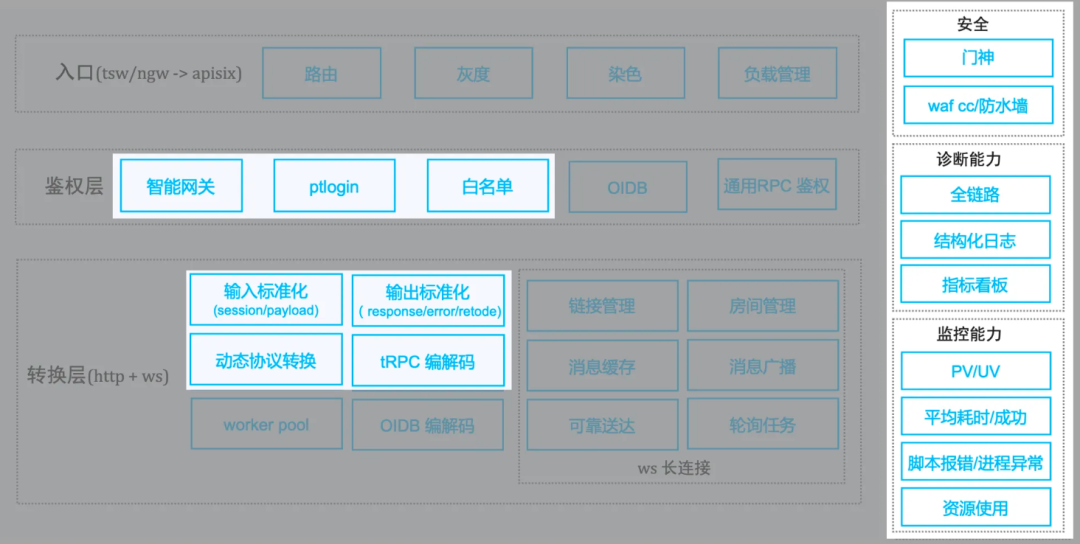

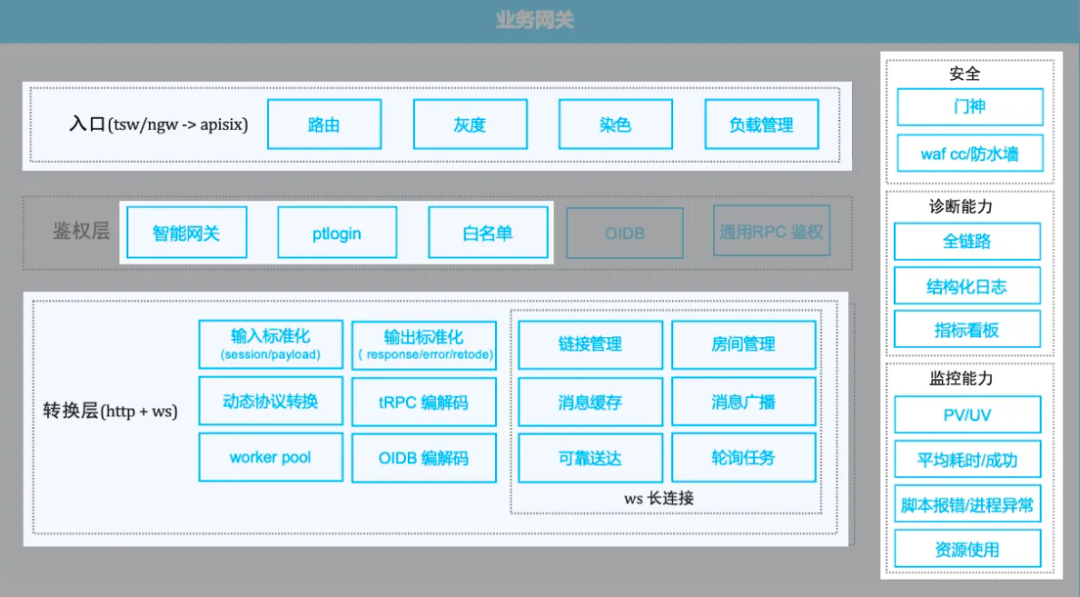

在流量增长、功能扩展与性能优化的交织下，把一个协议转换发展为业务网关。每一步的发展都不是事先规划的，而且和最初的设想完全不同。

当时同时存在其他可用的替代方案：JSAPI（客户端方案）、HTTPSSO（后台方案），为什么最后落到 Node （前端）来做呢？我觉得一句话总结，是开发选择了 Node 。

Node 只是三个选项中的一个，最后前端、游戏、其他业务的开发（比如腾讯文档）、包括后台，选择了 Node。通过上面的过程，我归纳了 4 个原因：

1. 使用体验

每个开发会用脚投票，不好用就会选择其他替代方案。我熟悉前端最习惯的调用方式：

• 想要不更换 URL 就能切测试环境；

• 想要不改 cookie 也能切环境；

• 想要一致的返回结构；

• 想要固定的传参方式；

• 不要操作 cookie、操作票据、重复传一大堆不想关心的数据；

同时为了让后台的服务不改动也能被尽可能多的方式调用**（APP、小程序、H5、管理端），我做了大量工作，这也是不少后台希望走 Node 调用的原因。

2. 稳定第一

Node 在测试环境、正式环境的稳定性都被认可。相对于其他调用方法，Node 测试环境的稳定赢得了开发的心。并且，Node 在正式环境的可用性也达到了 4个 9。

3. 及时响应、敏捷高效

毕竟我就坐在旁边，前端小伙伴吼一声就可以了。一个最近的例子，海外版开始也是计划先走 JSAPI，但是一个 cookie 的修改可能就得排期，通过 Node 5分钟，需求响应及时、高效。

4. 持续优化的性能

ngw/tsw -> apisix，编解码、连接等，性能一直在变好，目前可能还不是性能最佳的，但也不会成为瓶颈，是已有替代方案中体验和性能综合最好的。

当然还有十分重要的，频道放量和业务潜力，为网关发展提供根本动力：

不需要胸怀大志，把一件件小事做好，顺势而为。

最后引用一位大佬的话：希望每个看完的小伙伴，忘掉，再重新总结出属于自己的东西。
