CLOG初学
chris约 4 分钟一、CLOG是什么
CLOG(COMMIT log)——事务提交日志，它是保存PG数据库中事务的状态，从而判断事务的可见性。事务提交日志分配于共享内存中，并作用于事务处理的全过程。
二、CLOG中事务状态
CLOG中只记录四种事务状态，分别是IN_PROGRESS(进行中)，CMMITTED(已提交)，ABORTED(回滚，中断)以及SUB_COMMITTED(子事务已提交)。
在源码/src/include/access/clog.h 中定义的数据结构
#define TRANSACTION_STATUS_IN_PROGRESS 0x00 /*事务进行中，普通事务中使用*/#define TRANSACTION_STATUS_COMMITTED 0x01 /*事务已提交，普通事务中使用*/#define TRANSACTION_STATUS_ABORTED 0x02 /*事务已回滚，普通事务中使用*/#define TRANSACTION_STATUS_SUB_COMMITTED 0x03 /*子事务已提交，嵌套事务中使用，父事务没有提交，子事务提交就设置为这个状态*/
三、CLOG是怎么工作的

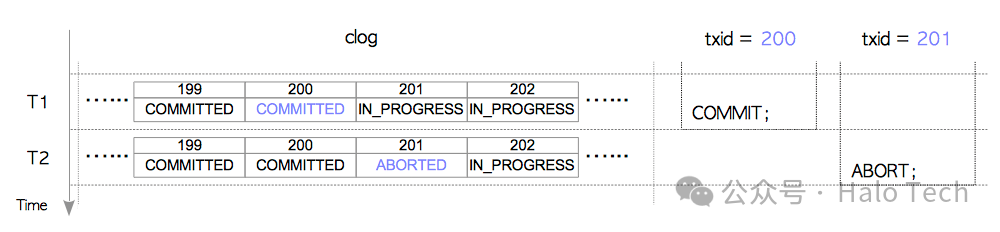

如上图：
T1：txid 200 提交；txid 200的状态从IN_PROGRESS状态改变为CMMITTED状态。
T2：txid 201 回滚或中止；txid 201的状态就从IN_PROGRESS状态变为了ABORTED状态。
注：引用了《PostgreSQL指南：内幕探索》5.4.2节内容
四、CLOG文件能记录多少记录
在源码/src/backend/access/transam/clog.c中，定义了
/** Defines for CLOG page sizes. A page is the same BLCKSZ as is used* everywhere else in Postgres.** Note: because TransactionIds are 32 bits and wrap around at 0xFFFFFFFF,* CLOG page numbering also wraps around at 0xFFFFFFFF/CLOG_XACTS_PER_PAGE,* and CLOG segment numbering at* 0xFFFFFFFF/CLOG_XACTS_PER_PAGE/SLRU_PAGES_PER_SEGMENT. We need take no* explicit notice of that fact in this module, except when comparing segment* and page numbers in TruncateCLOG (see CLOGPagePrecedes).*//* We need two bits per xact, so four xacts fit in a byte */#define CLOG_BITS_PER_XACT 2 /*一个事务状态占用2个bit位*/#define CLOG_XACTS_PER_BYTE 4 /*一个字节可以存放4个事务状态（默认4，8 bit/2）*/#define CLOG_XACTS_PER_PAGE (BLCKSZ * CLOG_XACTS_PER_BYTE) /*一个页块可以存放多少个事务状态（默认8KB*8b/2b=32K=2^15个）*/#define CLOG_XACT_BITMASK ((1 << CLOG_BITS_PER_XACT) - 1)
从源码中的定义可以知道记录一个事务状态信息需要2比特，一个字节存储了4个事务状态的记录。一个页面(默认是8KB)，可记录CLOG记录条数为8K*8b/2b=32K，所以一个CLOG日志文件为256KB，在一个段中由32个页面组成，可记录的CLOG日志条数为32*2^15=2^20条记录。
事务ID为32bit，可表示的事务数有2^32个，CLOG日志文件是以段文件为单位的，CLOG段的数量为2^32/2^20=2^12。CLOG日志文件以段号命名，所以只需要12位即可，postgresql以4位的十六进制数来表示段号，并作为日志段文件的名称。
五、CLOG存储在哪里
CLOG存储在PG数据目录下的pg_xact子目录中(pg9.4之前是存储在clog子目录，pg10之后才改成pg_xact子目录)，文件中主要记录的是事务号(xid)和事务最终状态。
看下pg_xact目录下clog文件：
[halo@halo168 pg_xact]$ pwd/data/halo/pg_xact[halo@halo168 pg_xact]$ ls -ltotal 16-rw-------. 1 halo halo 8192 Mar 1 04:53 0000
CLOG日志文件命名是0000，0001，0002，......。
六、怎么定位CLOG日志中记录
我们先来看下源码/src/backend/access/transam/clog.c中
#define TransactionIdToPage(xid) ((xid) / (TransactionId) CLOG_XACTS_PER_PAGE)/*使用事务ID计算该事务在第几个页面*/#define TransactionIdToPgIndex(xid) ((xid) % (TransactionId) CLOG_XACTS_PER_PAGE)/*使用事务ID计算该事务在页面上的偏移量是多少*/#define TransactionIdToByte(xid) (TransactionIdToPgIndex(xid) / CLOG_XACTS_PER_BYTE)/*使用事务ID计算该事务在面页上的字节偏移，就是第几个的字节*/#define TransactionIdToBIndex(xid) ((xid) % (TransactionId) CLOG_XACTS_PER_BYTE)/*使用事务ID计算该事务在记录其CLOG记录的字节内的偏移量，即字节内的哪个bit*/
根据这四元组定义我们可以用来定位某条CLOG日志记录。
七、定位CLOG日志记录实操

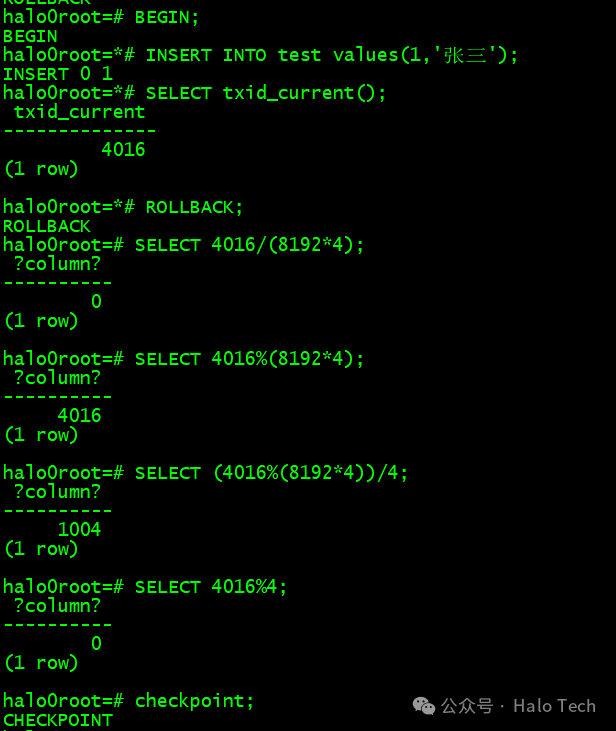

以回滚操作作为实操，如下图
执行checkpoint刷新CLOG，把数据落盘。
然后使用hexdemp工具dump出该bytes。命令格式如下：
hexdump -C -n length -s skip file_name常用参数：-C 定义了导出的格式，-s skip 指定了从文件头跳过多少字节，或者说是偏移量，默认是十进制。如果是0x开头，则是十六进制。-n 指定了导出多少长度
实际操作如下图
其他状态验证类似，不再验证。
