字节跳动百万级 Metrics Agent 性能优化的探索与实践

字赵杰裔约 12 分钟

可观测性应用使企业机构能够利用他们的数据特征来获得竞争优势。它能够在正确的时间提高正确数据的战略重要性，以便根据明确的数据分析结果采取快速行动。—— Gartner

来源 | 云原生可观测团队

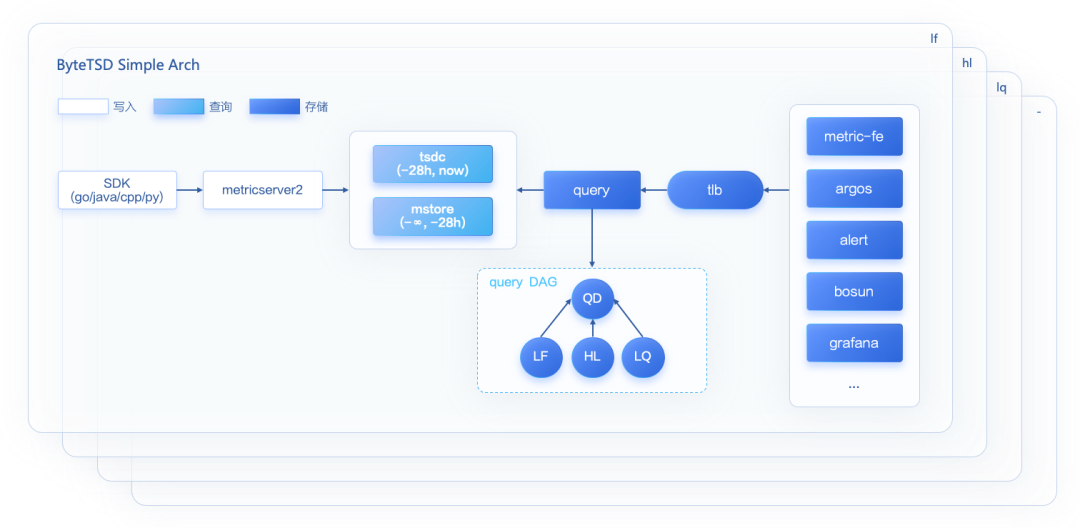

在字节跳动内部，metricserver2（以下简称 Agent）是与时序数据库 ByteTSD 配套使用的用户指标打点 Agent，用于在物理机粒度收集用户的指标打点数据。


随着字节跳动业务的迅速发展，技术团队采集的可观测数据量日益庞大，Agent 也逐渐面临严峻的技术挑战：

  • 几乎所有服务节点上均部署集成了 Agent，装机量达到百万以上

  • Agent 需要负责打点数据的解析、聚合、压缩、协议转换和发送，属于 CPU 和 Mem 密集的服务

以上两者结合，使得 Agent 在字节跳动内部监控全链路服务成本中的占比达到 70% 以上，因此对 Agent 进行性能优化，实现降本增效，已经成为一个刻不容缓的任务。

本文将介绍云原生可观测团队在 Agent 性能优化上的探索和实践。
Agent 基本架构

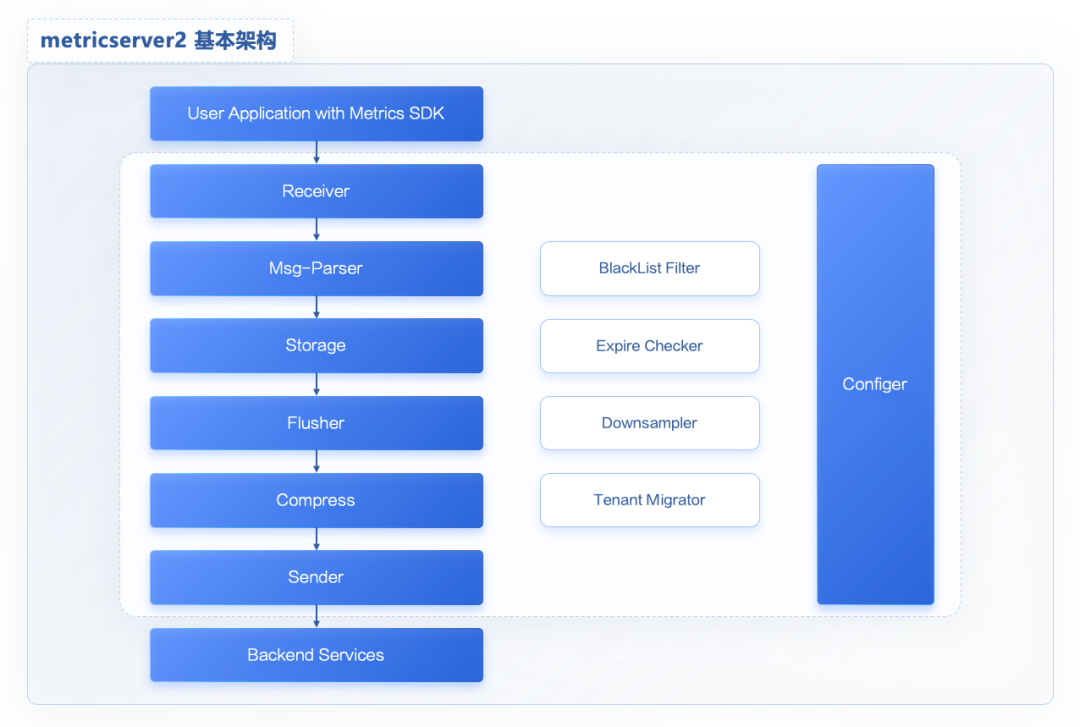

下图展示了 metricserver2 的架构设计：
其中：

  • Receiver：监听 socket、UDP 端口，接收 SDK 发出的 metrics 数据

  • Msg-Parser：对数据包进行反序列化，丢掉不符合规范的打点，然后将数据点暂存在 Storage 中

  • Storage：支持 7 种类型的 metircs 指标存储

  • Flusher：在每个发送周期的整时刻，触发任务获取 Storage 的快照，并对其存储的 metrics 数据进行聚合，将聚合后的数据按照发送要求进行编码

  • Compress：负责对编码的数据包进行压缩

  • Sender：支持 HTTP 和 TCP 方式，将数据发给后端服务

接下来，我们将按照数据接收、数据处理、数据发送三个部分来分析 Agent 优化的性能热点。

数据接收
Case 1

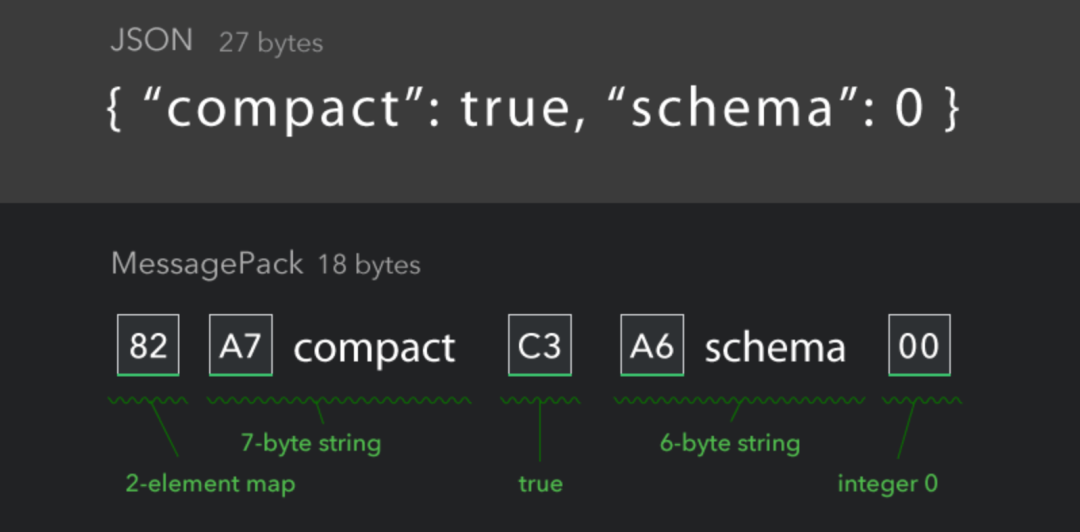

Agent 与用户 SDK 通信的时候，使用 msgpack 对数据进行序列化。它的数据格式与 json 类似，但在存储时对数字、多字节字符、数组等都做了优化，减少了无用的字符，下图是其与 json 的简单对比：


Agent 在获得数据后，需要通过 msgpack.unpack 进行反序列化，然后把数据重新组织成 std::vector。这个过程中，有两步复制的操作，分别是：从上游数据反序列为 msgpack::object 和 msgpack::object 转换 std::vector。
{ // Process Function    msgpack::unpacked msg;    msgpack::unpack(&msg, buffer.data(), buffer.size());    msgpack::object obj = msg.get();    std::vector<std::vector<std::string>> vecs;    if (obj.via.array.ptr[0].type == 5) {        std::vector<std::string> vec;        obj.convert(&vec);        vecs.push_back(vec);    } else if (obj.via.array.ptr[0].type == 6) {        obj.convert(&vecs);    } else {        ++fail_count;        return result;    }    // Some more process steps}
但实际上，整个数据的处理都在处理函数中。这意味着传过来的数据在整个处理周期都是存在的，因此这两步复制可以视为额外的开销。

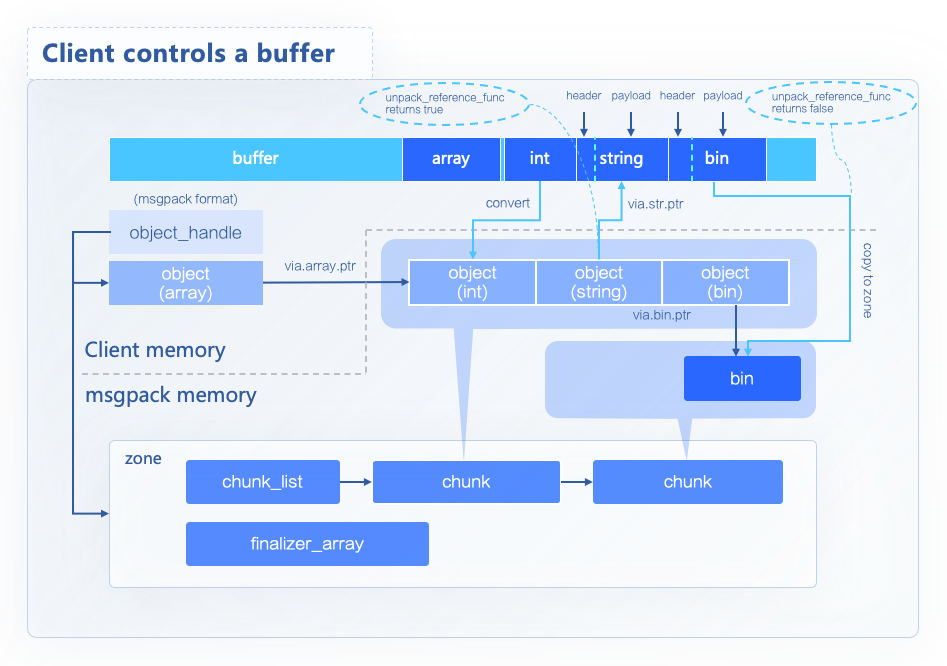

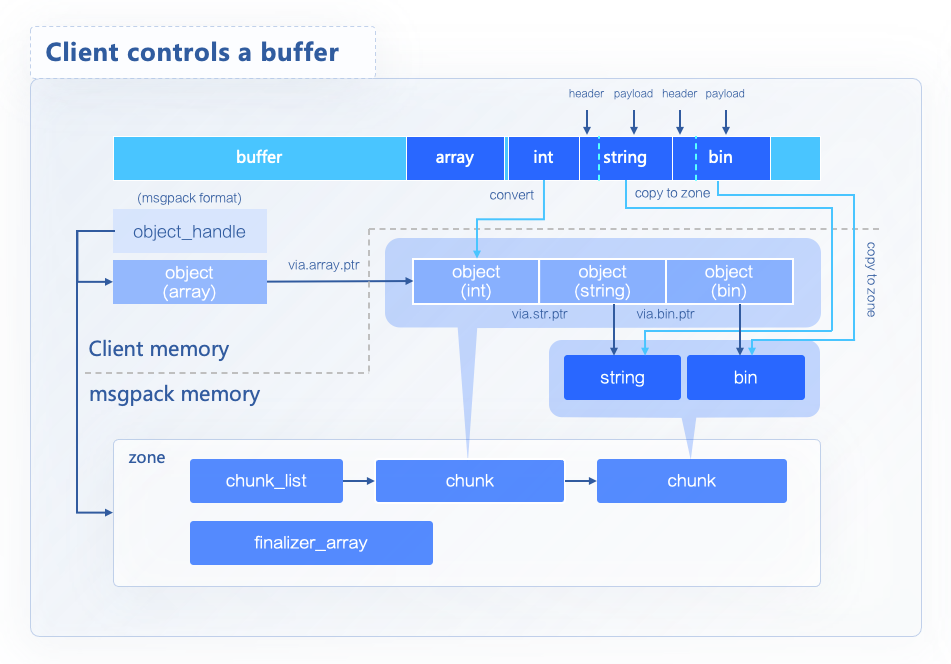

msgpack 协议在对数据进行反序列化解析的时候，其内存管理的基本逻辑如下：


为了避免复制 string、bin 这些类型的数据，msgpack 支持在解析的时候传入一个函数，用来决定这些类型的数据是否需要进行复制：


因此在第二步，对 msgpack::object 进行转换的时候，我们不再转换为 string，而是使用 string_view，可以优化掉 string 的复制和内存分配等：

// Define string_view convert struct.template <>struct msgpack::adaptor::convert<std::string_view> {    msgpack::object const& operator()(msgpack::object const& o, std::string_view& v) const {        switch (o.type) {        case msgpack::type::BIN:            v = std::string_view(o.via.bin.ptr, o.via.bin.size);            break;        case msgpack::type::STR:            v = std::string_view(o.via.str.ptr, o.via.str.size);            break;        default:            throw msgpack::type_error();            break;        }        return o;    }};
static bool string_reference(msgpack::type::object_type type, std::size_t, void*) {    return type == msgpack::type::STR;}
{     msgpack::unpacked msg;    msgpack::unpack(msg, buffer.data(), buffer.size(), string_reference);    msgpack::object obj = msg.get();
    std::vector<std::vector<std::string_view>> vecs;    if (obj.via.array.ptr[0].type == msgpack::type::STR) {        std::vector<std::string_view> vec;        obj.convert(&vec);        vecs.push_back(vec);    } else if (obj.via.array.ptr[0].type == msgpack::type::ARRAY) {        obj.convert(&vecs);    } else {        ++fail_count;        return result;    }}

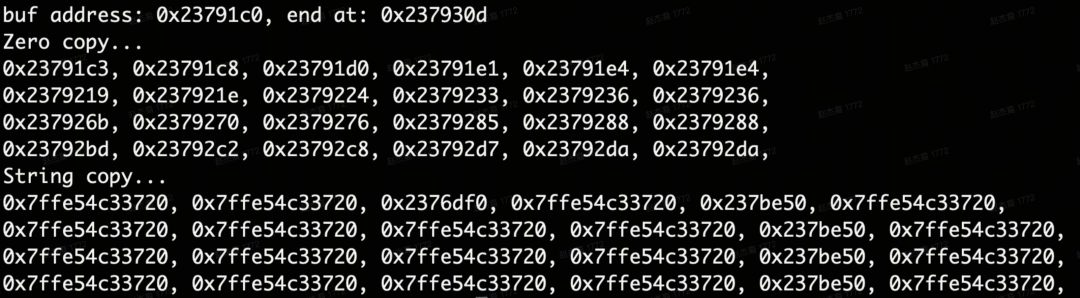

经过验证可以看到：零拷贝的时候，转换完的所有数据的内存地址都在原来的的 buffer 的内存地址范围内。而使用 string 进行复制的时候，内存地址和 buffer 的内存地址明显不同。


Case 2

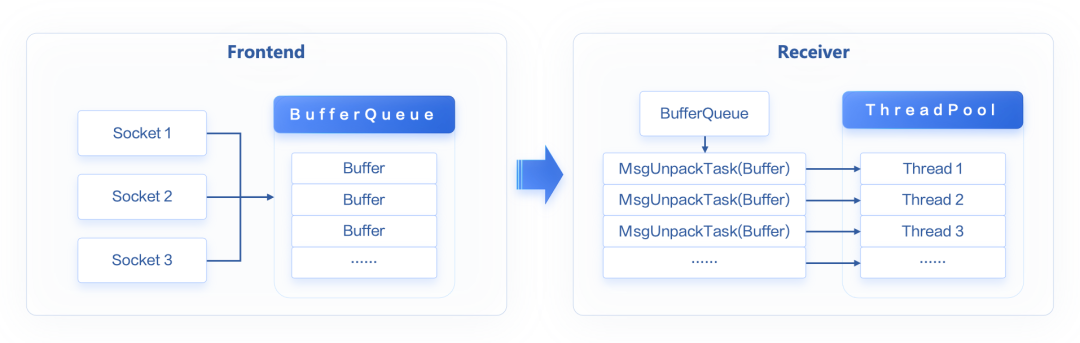

Agent 在接收端通过系统调用完成数据接收后，会立刻将数据投递到异步的线程池内，进行数据的解析工作，以达到不阻塞接收端的效果。

但我们在对线上数据进行分析时发现，用户产生的数据包大小是不固定的，并且存在大量的小包（比如一条打点数据）。这会导致异步线程池内的任务数量较多，平均每个任务的体积较小，线程池需要频繁的从队列获取新的任务，带来了处理性能的下降。

因此我们充分理解了 msgpack 的协议格式后（https://github.com/msgpack/msgpack/blob/master/spec.md），在接收端将多个数据小包（一条打点数据）聚合成一个数据大包（多条打点数据），进行一次任务提交，提高了接收端的处理性能，降低了线程切换的开销。

static inline bool tryMerge(std::string& merge_buf, std::string& recv_buf, int msg_size, int merge_buf_cap) {    uint16_t big_endian_len, host_endian_len, cur_msg_len;
    memcpy(&big_endian_len, (void*)&merge_buf[1], sizeof(big_endian_len));    host_endian_len = ntohs(big_endian_len);    cur_msg_len = recv_buf[0] & 0x0f;
    if((recv_buf[0] & 0xf0) != 0x90 || merge_buf.size() + msg_size > merge_buf_cap || host_endian_len + cur_msg_len > 0xffff) {        // upper 4 digits are not 1001        // or merge_buf cannot hold anymore data        // or array 16 in the merge_buf cannot hold more objs (although not possible right now, but have to check)        return false;    }
    // start merging    host_endian_len += cur_msg_len;    merge_buf.append(++recv_buf.begin(), recv_buf.begin() + msg_size);
    // update elem cnt in array 16    big_endian_len = htons(host_endian_len);
    memcpy((void*)&merge_buf[1], &big_endian_len, sizeof(big_endian_len));    return true;}
{ // receiver function     // array 16 with 0 member    std::string merge_buf({(char)0xdc, (char)0x00, (char)0x00});    for(int i = 0 ; i < 1024; ++i) {        int r = recv(fd, const_cast<char *>(tmp_buffer_.data()), tmp_buffer_size_, 0);        if (r > 0) {            if(!tryMerge(merge_buf, tmp_buffer_, r, tmp_buffer_size_)) {                // Submit Task            }        // Some other logics    }}

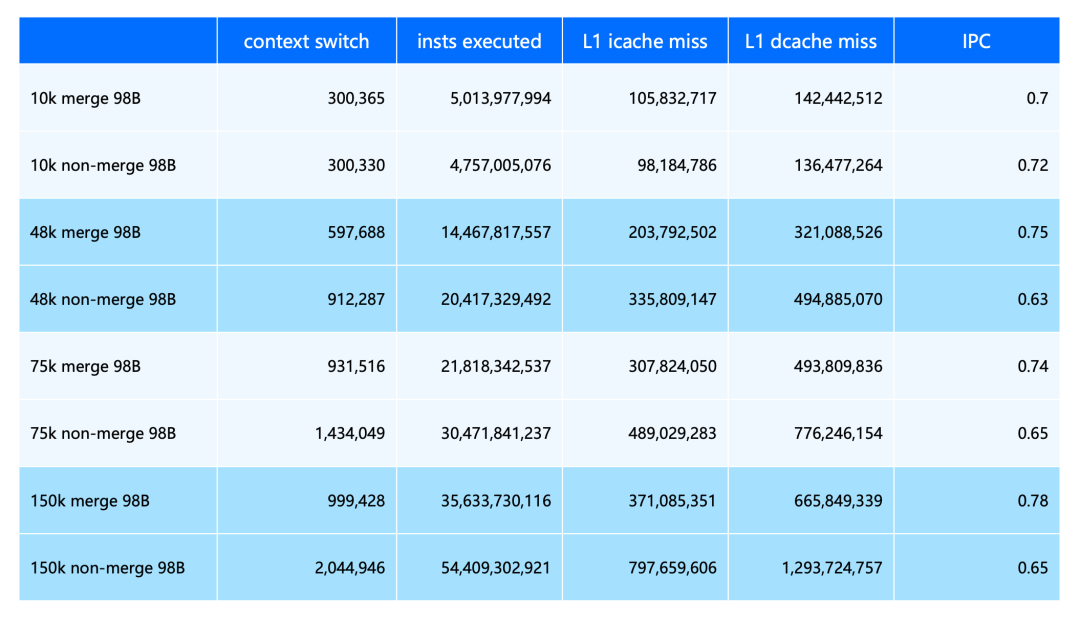

从关键的系统指标的角度看，在 merge 逻辑有收益时（接收 QPS = 48k/75k/120k/150k），小包合并逻辑大大减少了上下文切换，执行指令数，icache/dcache miss，并且增加了 IPC（instructions per cycle）见下表：


同时通过对前后火焰图的对比分析看，在合并数据包之后，原本用于调度线程池的 CPU 资源更多的消耗在了收包上，也解释了小包合并之后 context switch 减少的情况。

Case 3

用户在打点指标中的 Tags，是拼接成字符串进行纯文本传递的，这样设计的主要目的是简化 SDK 和 Agent 之间的数据格式。但这种方式就要求 Agent 必须对字符串进行解析，将文本化的 Tags 反序列化出来，又由于在接收端收到的用户打点 QPS 很高，这也成为了 Agent 的性能热点。

早期 Agent 在实现这个解析操作时，采用了遍历字符串的方式，将字符串按 | 和 = 分割成 key-value 对。在其成为性能瓶颈后，我们发现它很适合使用 SIMD 进行加速处理。

原版

inline bool is_tag_split(const char &c) {    return c == '|' || c == ' ';}
inline bool is_kv_split(const char &c) {    return c == '=';}
bool find_str_with_delimiters(const char *str, const std::size_t &cur_idx, const std::size_t &end_idx,    const Process_State &state, std::size_t *str_end) {    if (cur_idx >= end_idx) {        return false;    }    std::size_t index = cur_idx;    while (index < end_idx) {        if (state == TAG_KEY) {            if (is_kv_split(str[index])) {                *str_end = index;                return true;            } else if (is_tag_split(str[index])) {                return false;            }        } else {            if (is_tag_split(str[index])) {                *str_end = index;                return true;            }        }        index++;    }    if (state == TAG_VALUE) {        *str_end = index;        return true;    }    return false;}

SIMD 版

#if defined(__SSE__)static std::size_t find_key_simd(const char *str, std::size_t end, std::size_t idx) {    if (idx >= end) { return 0; }    for (; idx + 16 <= end; idx += 16) {        __m128i v = _mm_loadu_si128((const __m128i*)(str + idx));        __m128i is_tag = _mm_or_si128(_mm_cmpeq_epi8(v, _mm_set1_epi8('|')),                                     _mm_cmpeq_epi8(v, _mm_set1_epi8(' ')));        __m128i is_kv = _mm_cmpeq_epi8(v, _mm_set1_epi8('='));
        int tag_bits = _mm_movemask_epi8(is_tag);        int kv_bits = _mm_movemask_epi8(is_kv);        // has '|' or ' ' first        bool has_tag_first = ((kv_bits - 1) & tag_bits) != 0;        if (has_tag_first) { return 0; }        if (kv_bits) { // found '='            return idx + __builtin_ctz(kv_bits);        }    }
    for (; idx < end; ++idx) {        if (is_kv_split(str[idx])) { return idx; }         else if (is_tag_split(str[idx])) { return 0; }    }
    return 0;}
static std::size_t find_value_simd(const char *str, std::size_t end, std::size_t idx) {    if (idx >= end) { return 0; }    for (; idx + 16 <= end; idx += 16) {        __m128i v = _mm_loadu_si128((const __m128i*)(str + idx));        __m128i is_tag = _mm_or_si128(_mm_cmpeq_epi8(v, _mm_set1_epi8('|')),                                     _mm_cmpeq_epi8(v, _mm_set1_epi8(' ')));        int tag_bits = _mm_movemask_epi8(is_tag);        if (tag_bits) {            return idx + __builtin_ctz(tag_bits);        }    }
    for (; idx < end; ++idx) {        if (is_tag_split(str[idx])) { return idx; }    }
    return idx;}

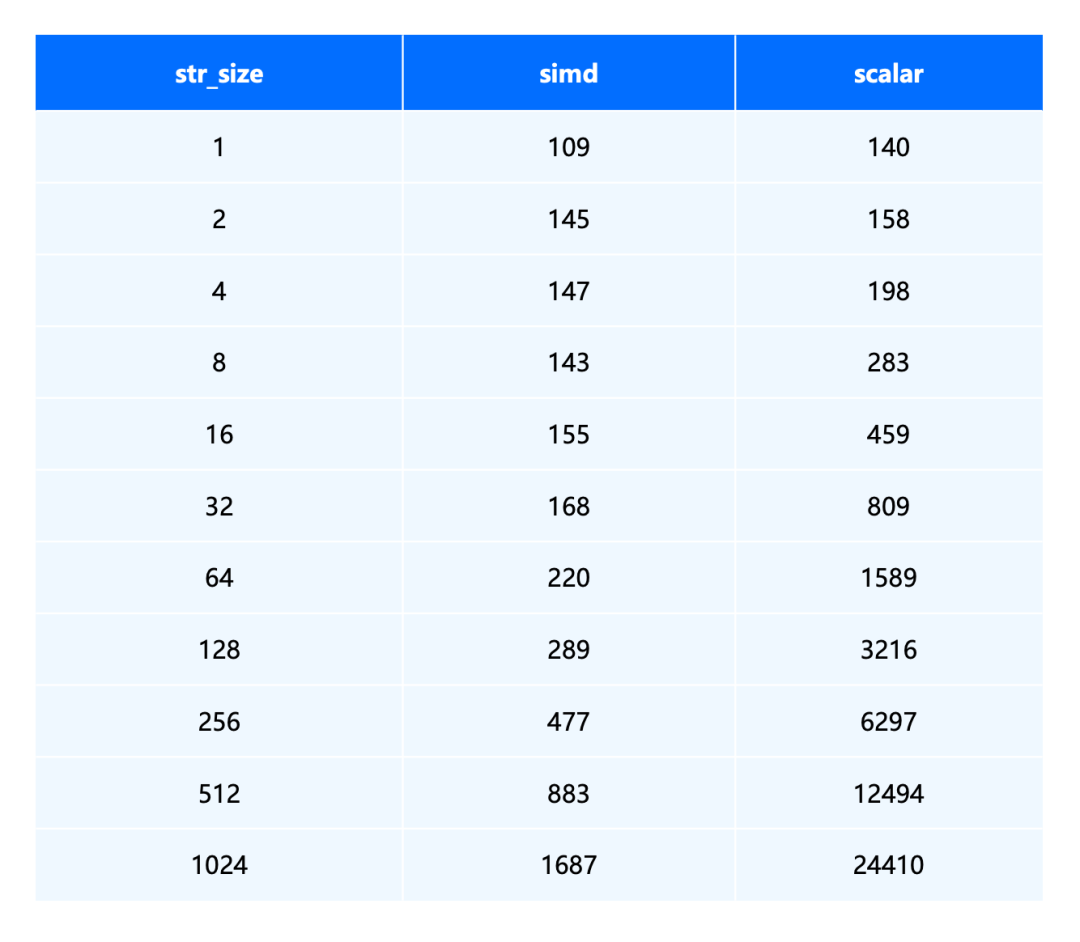

构建的测试用例格式为 [text]=[text]| * 10。text 则是测试例子里的 str_size，用来测试不同 str_size 下使用 simd 的收益。可以看到，在 str_size 较大时，simd 性能明显高于标量的实现。

数据处理
Case 1

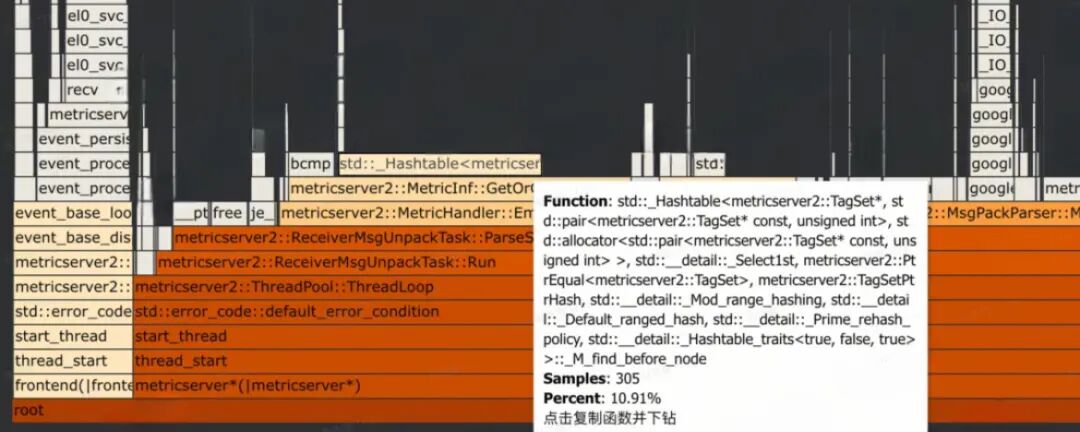

Agent 在数据聚合过程中，需要一个 map 来存储一个指标的所有序列，用于对一段时间内的打点值进行聚合计算，得到一个固定间隔的观测值。这个 map 的 key 是指标的 tags，map 的 value 是指标的值。我们通过采集火焰图发现，这个 map 的查找操作存在一定程度的热点。

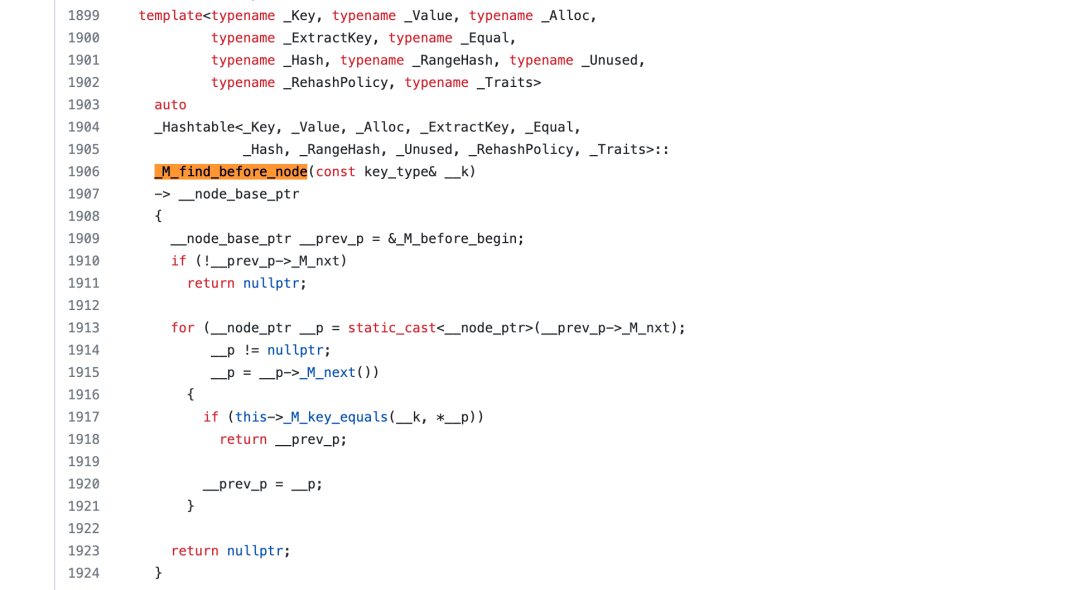

下面是 _M_find_before_node 的实现：


这个函数作用是：算完 hash 后，在 hash 桶里找到匹配 key 的元素。这也意味着，即使命中了，hash 查找的时候也要进行一次 key 的比较操作。而在 Agent 里，这个 key 的比较操作定义为：

    bool operator==(const TagSet &other) const {        if (tags.size() != other.tags.size()) {            return false;        }        for (size_t i = 0; i < tags.size(); ++i) {            auto &left = tags[i];            auto &right = other.tags[i];            if (left.key_ != right.key_ || left.value_ != right.value_) {                return false;            }        }        return true;    }

这里需要遍历整个 Tagset 的元素并比较他们是否相等。在查找较多的情况下，每次 hash 命中后都要进行这样一次操作是非常耗时的。可能导致时间开销增大的原因有：

  • 每个 tag 的 key_ 和 value_ 是单独的内存（如果数据较短，stl 不会额外分配内存，这样的情况下就没有单独分配的内存了），存在着 cache miss 的开销，硬件预取效果也会变差

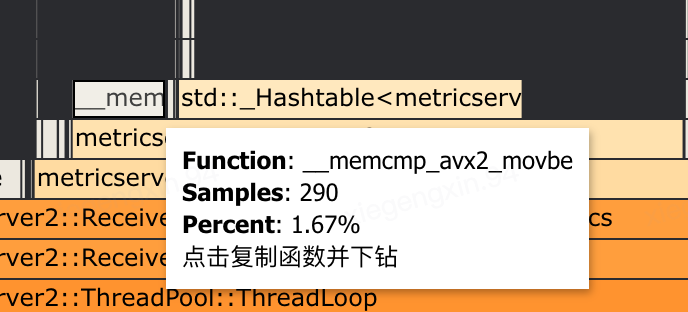

  • 需要频繁地调用 memcmp 函数

  • 按个比较每个 tag，分支较多


因此，我们将 TagSet 的数据使用 string_view 表示，并将所有的 data 全部存放在同一块内存中。在 dictionary encode 的时候，再把 TagSet 转换成 string 的格式返回出去。

// TagView #include <functional>#include <string>#include <vector>
struct TagView {    TagView() = default;    TagView(std::string_view k, std::string_view v) : key_(k), value_(v) {}    std::string_view key_;    std::string_view value_;};
struct TagViewSet {    TagViewSet() = default;    TagViewSet(const std::vector<TagView> &tgs, std::string&& buffer) : tags(tgs),         tags_buffer(std::move(buffer)) {}    TagViewSet(std::vector<TagView> &&tgs, std::string&& buffer) { tags = std::move(tgs); }    TagViewSet(const std::vector<TagView> &tgs, size_t buffer_assume_size) {        tags.reserve(tgs.size());        tags_buffer.reserve(buffer_assume_size);        for (auto& tg : tgs) {            tags_buffer += tg.key_;            tags_buffer += tg.value_;        }        const char* start = tags_buffer.c_str();        for (auto& tg : tgs) {            std::string_view key(start, tg.key_.size());            start += key.size();            std::string_view value(start, tg.value_.size());            start += value.size();            tags.emplace_back(key, value);        }    }
    bool operator==(const TagViewSet &other) const {        if (tags.size() != other.tags.size()) {            return false;        }        // not compare every tag        return tags_buffer == other.tags_buffer;    }
    std::vector<TagView> tags;    std::string tags_buffer;};
struct TagViewSetPtrHash {    inline std::size_t operator()(const TagViewSet *tgs) const {        return std::hash<std::string>{}(tgs->tags_buffer);    }};

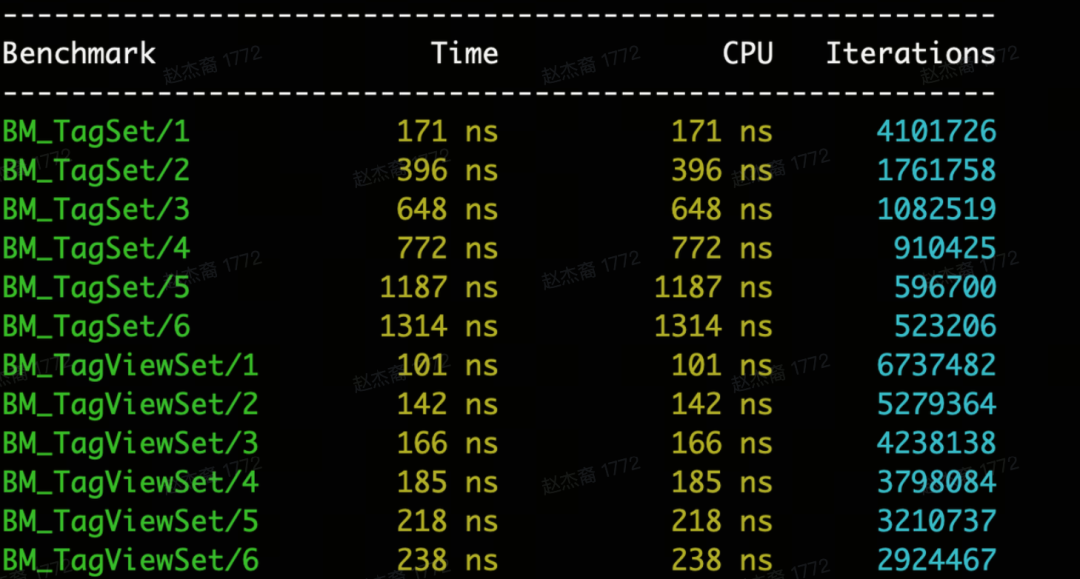

验证结果表明，当 Tagset 中 kv 的个数大于 2 的时候，新方法性能较好。


数据发送
Case 1

早期 Agent 使用 zlib 进行数据发送前的压缩，随着用户打点规模的增长，压缩逐步成为了 Agent 的性能热点。

因此我们通过构造满足线上用户数据特征的数据集，对常用的压缩库进行了测试：

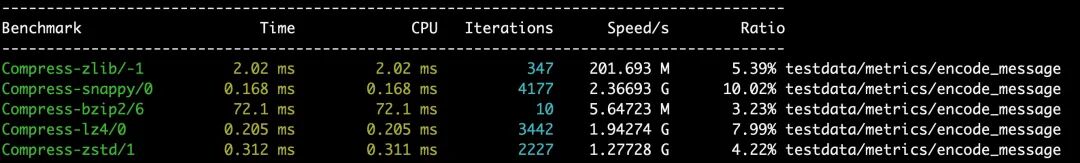

zlib 使用 cloudflare：

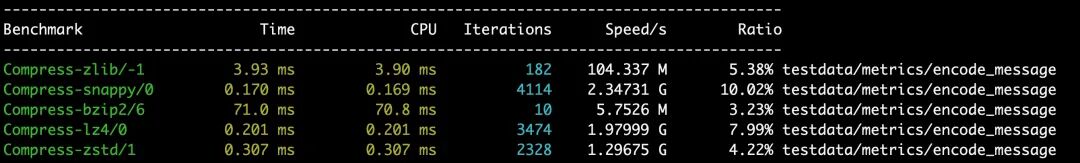

zlib 使用 1.2.11：


通过测试结果我们可以看到，除 bzip2 外，其他压缩算法均在不同程度上优于 zlib：

  • zlib 的高性能分支，基于 cloudflare 优化 比 1.2.11 的官方分支性能好，压缩 CPU 开销约为后者的 37.5%

    • 采用 SIMD 指令加速计算

  • zstd 能够在压缩率低于 zlib 的情况下，获得更低的 CPU 开销，因此如果希望获得比当前更好的压缩率，可以考虑 zstd 算法

  • 若不考虑压缩率的影响，追求极致低的 CPU 开销，那么 snappy 是更好的选择

结合业务场景考虑，我们最终执行短期使用 zlib-cloudflare 替换，长期使用 zstd 替换的优化方案。
结论

上述优化取得了非常好的效果，经过上线验证得出：

  • CPU 峰值使用量降低了 10.26%，平均使用量降低了 6.27%

  • Mem 峰值使用量降低了 19.67%，平均使用量降低了 19.81%

综合分析以上性能热点和优化方案，可以看到我们对 Agent 优化的主要考量点是：

  • 减少不必要的内存拷贝

  • 减少程序上下文的切换开销，提高缓存命中率

  • 使用SIMD指令来加速处理关键性的热点逻辑

除此之外，我们还在开展 PGO 和 clang thinLTO 的验证工作，借助编译器的能力来进一步优化 Agent 性能。
