2D变3D，小程序酷炫玩法在等你！
微信团队约 5 分钟随着小程序的广泛应用，不少商家都希望通过小程序实现线上与线下营销活动联动。例如用户购买游戏实体卡，使用小程序扫描并形成 3D 立体效果，增强实体卡的营销价值。
然而实现这样流畅又酷炫的 AR 效果并不容易，不仅需要对三维效果、关键点、边缘等部分进行不断调优，同时还需要保证整体流畅的性能表现。不过开发者也无需过分担心，现在通过 小程序 XR-Frame 框架 即可轻松实现，我们一起来看看吧👇
开发思路分析
以上述实体卡为例，用户体验的流程主要是：
打开摄像头，识别实体卡
识别成功后，自动渲染成 AR 效果
AR 效果不局限于图片，支持视频流
用户移动实体卡时，AR 效果自动跟随
为了实现这样的效果，开发者先完成 AR 效果渲染，再进行图像识别即可：
实现基础的 AR 效果
根据项目情况去调整 AR 效果图片及尺寸
在图片渲染的基础上，增加视频流渲染
完成 AR 效果渲染后，增加图像识别能力，实现实体卡内容与 3D 电子内容匹配
实现基础 AR 效果
由于上述实体卡需要用到 2DMarker 场景，开发者在引入 XR-Frame 框架、创建场景 xr-scene 后，可以直接使用框架提供的各种标签，简单便捷，开箱即用：
给 <xr-scene> 设置 ar-system="modes:Marker"，开启 marker 能力
<xr-ar-tracker> 设置对应的类型 mode="Marker"，并且设置 src，用于识别和追踪，src 为目标图片地址，即上述项目中实体卡对应的电子版内容
设置 <xr-camera> 的相关属性 is-ar-camera 和 background="ar"，开启 AR 能力
在 <xr-ar-tracker> 中使用 <xr-mesh> 进行简单的贴图渲染
👉 点击查看代码
// app.json"lazyCodeLoading":"requiredComponents"// index.json{"component": true,"renderer": "xr-frame","usingComponents": {}}// index.wxml<xr-scene ar-system="modes:Marker"><xr-node><xr-ar-tracker mode="Marker" src="{{markerImage}}"><xr-mesh geometry="plane" uniforms="u_baseColorFactor:0.6 0.8 0.6 1"/></xr-ar-tracker><xr-camera clear-color="0.925 0.925 0.925 1" background="ar" is-ar-camera></xr-camera></xr-node></xr-scene>

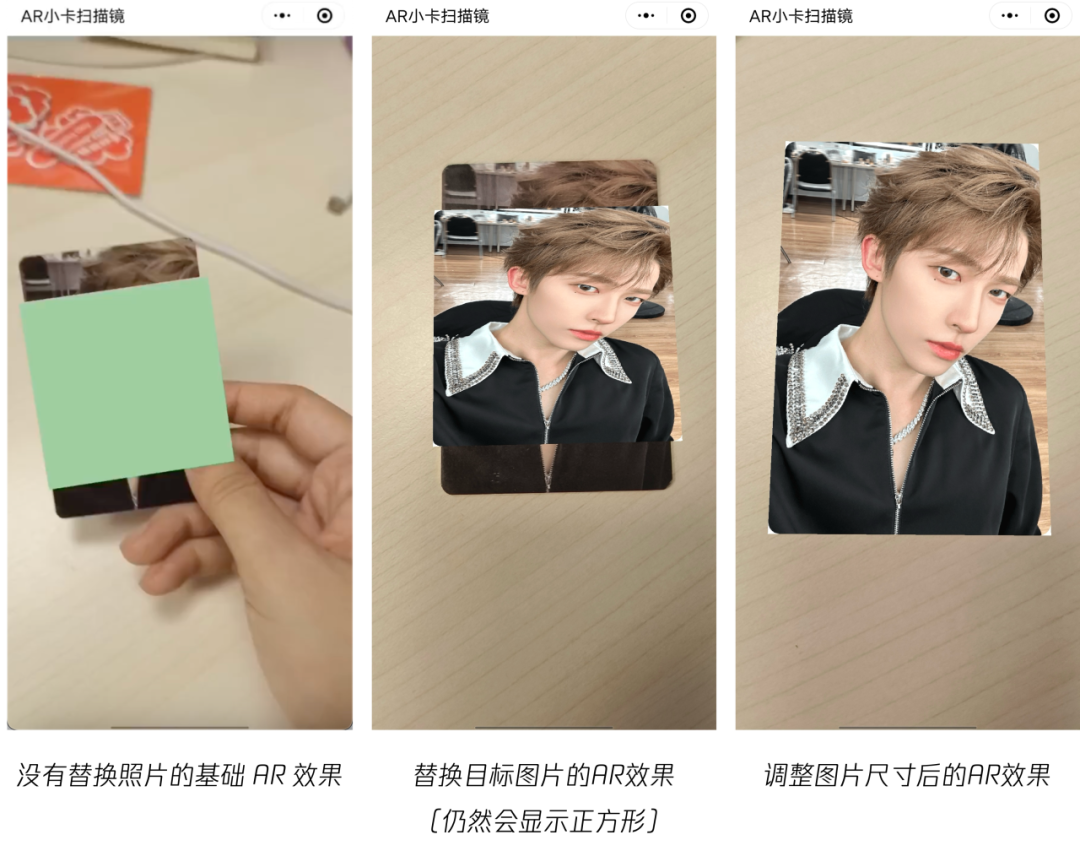

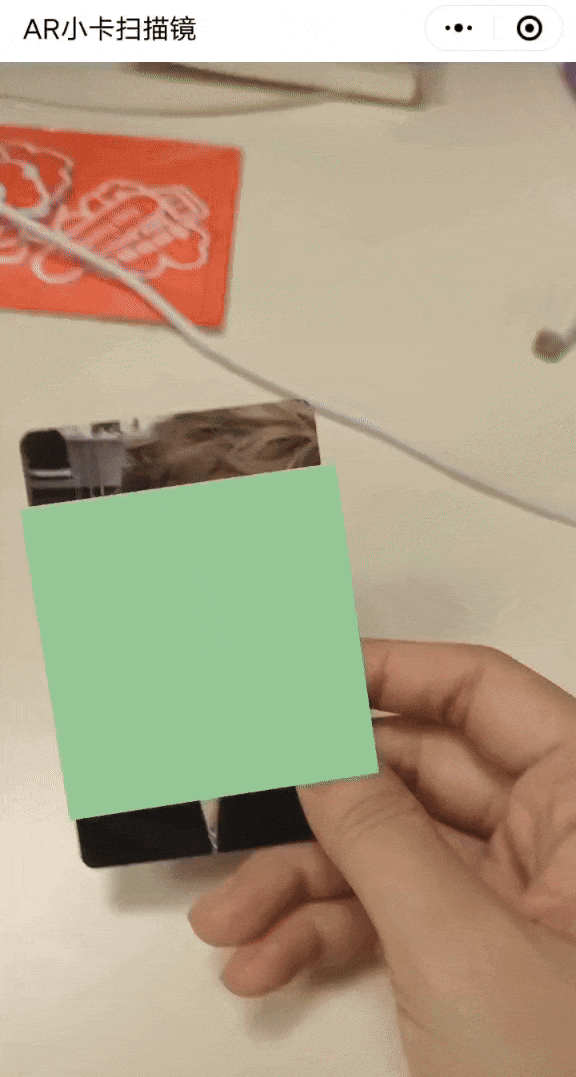

完成上述开发过程后，开发者用手机摄像头对准预设的目标物，自动渲染出一个正方形；移动卡片，正方形也会跟着移动，完成基础的 AR 效果。
调整图片及尺寸
我们希望 3D 效果显示对应的图片内容，而不是一个简单的正方形。因此开发者需要将正方形添加图片纹理，替换成目标图片。这里也可以开箱即用地调用 XR-Frame 框架提供的标签 <xr-asset-load> 即可实现。
👉 点击查看代码
<xr-scene ar-system="modes:Marker"><xr-assets><xr-asset-load type="texture" asset-id="photo" src="https://vip.image.video.qpic.cn/vupload/20230411/05.png" /></xr-assets><xr-node><xr-ar-tracker mode="Marker" src="{{markerImg}}"><xr-mesh geometry="plane" uniforms="u_baseColorMap: photo"/></xr-ar-tracker><xr-camera position="0.8 2.2 -5" clear-color="0.925 0.925 0.925 1" background="ar" is-ar-camera></xr-camera></xr-node></xr-scene>
替换图片后，我们发现显示的 AR 效果仍然是正方形，不能与实体卡尺寸匹配，那么我们可以用 <xr-mesh> 的 scale 进行尺寸调整。
👉 点击查看代码
<xr-mesh scale="1 1 1.5" geometry="plane"uniforms="u_baseColorMap: photo" />
视频流渲染
项目目标不仅是平面图的三维展示，更希望能够出现视频流的 AR 效果。那么应用 XR-Frame 框架提供的视频纹理 VideoTexture 资源即可实现：
设置 type="video-texture"，并设定相关参数
在 js 中获取视频纹理对象，控制视频播放与暂停
👉 点击查看代码
// 设置 type="video-texture"，并设定相关参数即可<xr-asset-load type="video-texture" asset-id="ar-video" options="abortAudio:false" src="{{video}}" /><xr-asset-material asset-id="video-mat" effect="simple" uniforms="u_baseColorMap: video-ar-video" />// 控制视频播放与暂停videoCtx = xrScene.assets.getAsset('video-texture', 'ar-video');// 播放await videoCtx.play();// 停止videoCtx.stop();// 在基础库v2.33.0及以上，提供了暂停/唤醒方法和播放状态const xrSystem = wx.getXrFrameSystem();if (videoCtx.state === xrSystem.EVideoState.Playing) {videoCtx.pause();} else if (videoCtx.state === xrSystem.EVideoState.Paused) {videoCtx.resume();}
图片识别
通过上述操作，我们已经完成整个 AR 渲染的过程。接下来就需要进行图片识别操作，识别哪张实体卡对应哪个电子内容，仅需 3 步即可实现：
借助 XR-Frame 框架的 tick 事件监听每一帧的变化，实现前端获取屏幕画面
在绑定的 handleTick 事件中，调用 分享系统，将当前帧的画面转为 base64 格式
将 base 64 数据传输给后台，后台接口在图片库中进行比对计算，返回最相似的图片给前端进行追踪渲染
👉 点击查看代码
// 绑定 tick 事件监听帧变化<xr-scene bind:tick="handleTick">......</xr-scene>// 帧画面转成 base64 格式const base64 = xrScene.share.captureToDataURL({ quality: 0.5 });
通过以上操作，小程序够识别图片并且生成 AR 效果，但是在不同光线、角度、背景下，扫描实体卡可能会出现扫描失败 / 扫描错误的情况。

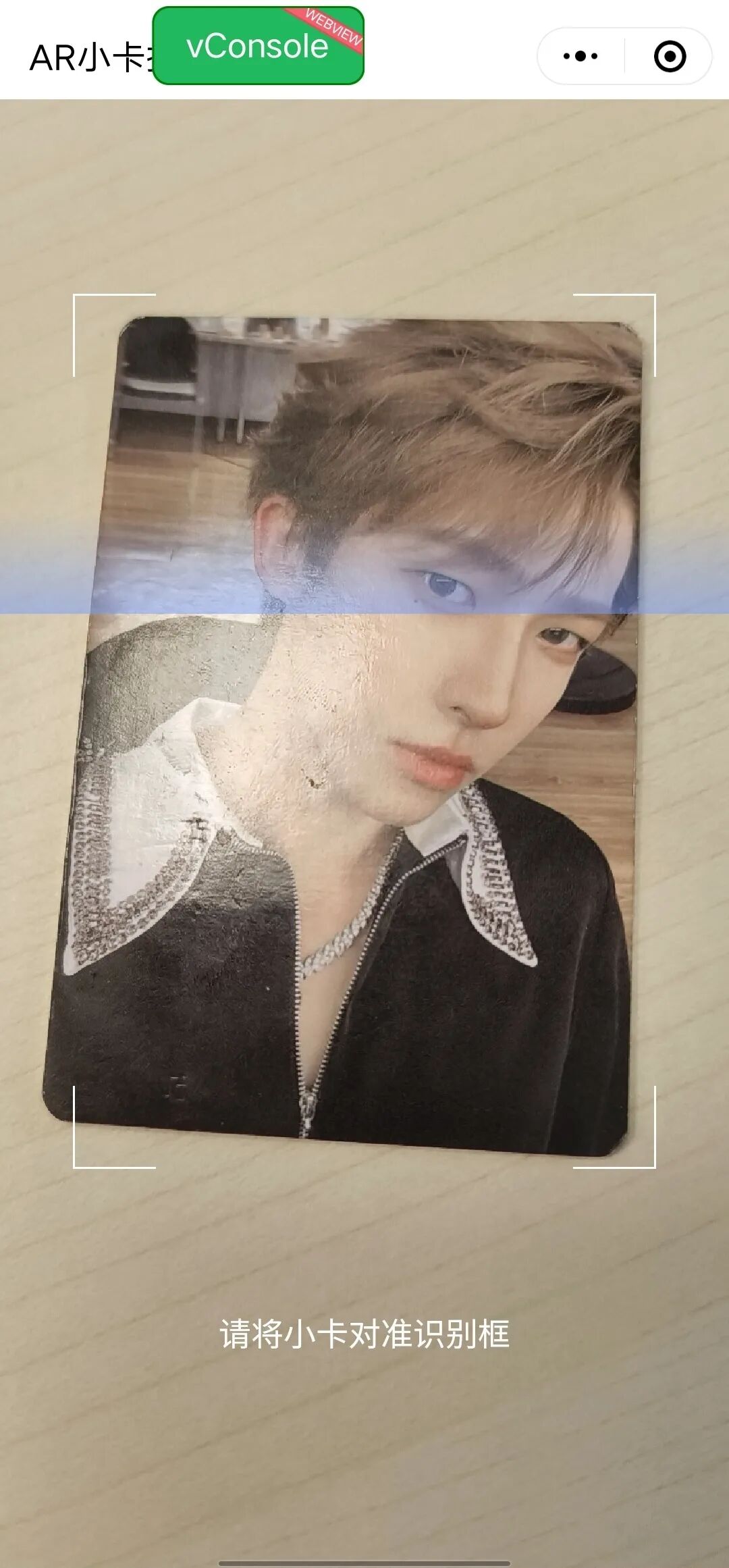

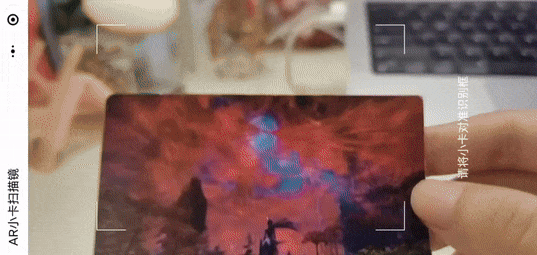

因此我们增加拍摄引导框，对屏幕画面按照引导框进行裁剪，再调用接口进行检索，优化图片识别率。这里使用 canvas 能力即可解决。
👉 点击查看代码
const renderWidth = clipWidth * dpi / 2;const renderHeight = clipHeight * dpi / 2;wx.createSelectorQuery().select('#myCanvas').fields({ node: true, size: true }).exec((res) => {const canvas = res[0].node;// 渲染上下文const ctx = canvas.getContext('2d');// 初始化画布大小canvas.width = renderWidth;canvas.height = renderHeight;ctx.clearRect(0, 0, renderWidth, renderHeight);// 图片对象const image = canvas.createImage();// 图片加载完成回调image.onload = () => {// 将图片绘制到 canvas 上ctx.drawImage(image,clipLeft * dpi / 2, clipTop * dpi / 2, renderWidth, renderHeight,0, 0, renderWidth, renderHeight,);const newBase64 = canvas.toDataURL('image/jpeg');};// 设置图片srcimage.src = base64;});

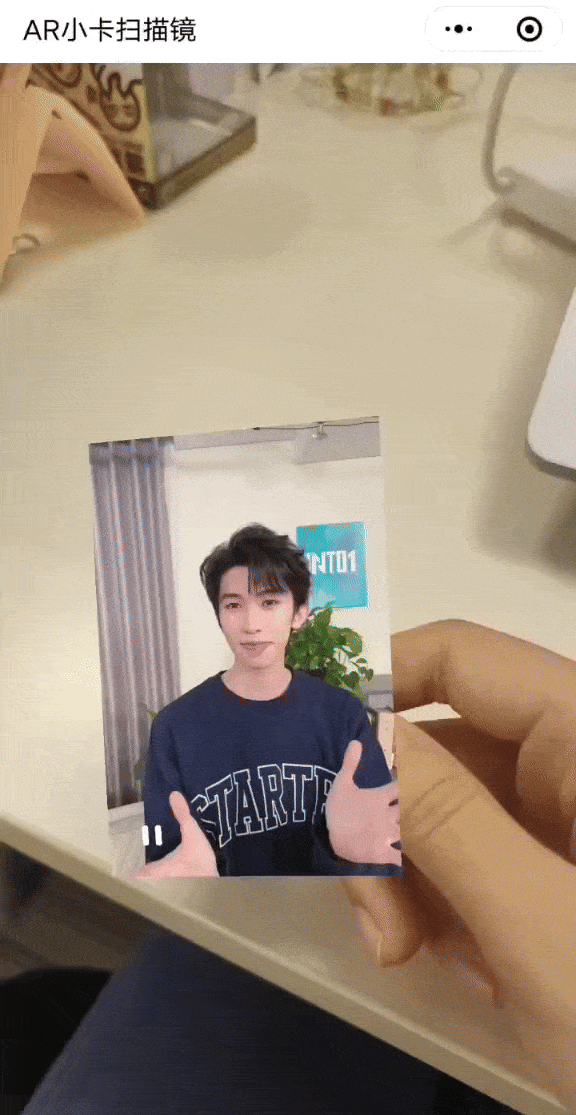

通过 小程序 XR-Frame 框架，我们能够实现扫描实体卡出现流畅的 AR 视频流效果，开发门槛更低，性能表现更好。欢迎各位开发者接入使用！
