产品经理：为什么你做的地图比以前丝滑了许多？

❝

从业多年第一次接触地图相关的需求，开发过程中产生了一些思考，遂记录下来，欢迎讨论

❞

❝

Vue3 + 高德地图 JS API 2.0 + 高德地图 AMapUI组件库

❞

近两年前端大家是真的不好混，在职的人呢被极限压榨，待业的人呢投简历都是【未读不回】。

照常理来说，地图相关的需求都是由组内的地图大佬负责的，但眼瞅着公司里前端同学越来越少，这“泼天的富贵”终于有一天也落到了我头上。

需求的内容倒是很简单：要在地图上绘制一些轨迹点和一条轨迹线，以及一个目标点KeyPoint，让使用者来审查轨迹线是否经过KeyPoint，以及系统中记录KeyPoint的信息是否正确。当轨迹未经过 或 KeyPoint信息不正确时，会再提供一些辅助点SubPoint供用户选择，替换掉KeyPoint。（轨迹点也属于一种SubPoint）

本着能CV就不手写的原则，我打开了项目代码(Vue2)寻找之前类似的地图需求，看看能不能套用一下然后快速下班，结果我看到了若干个大几千行的文件，以及这样的渲染效果（「轨迹点上的箭头表示当前移动的方向」）：

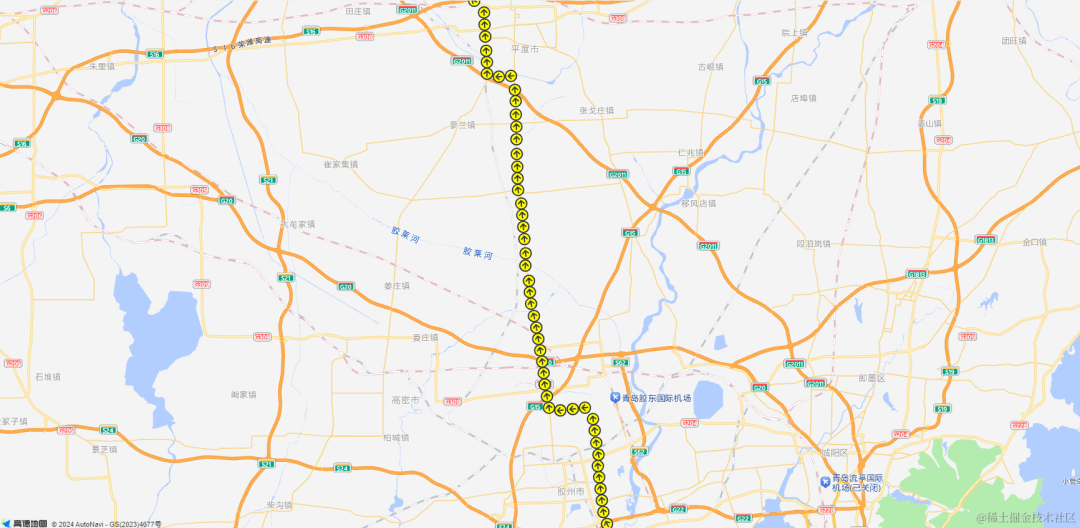

大哥喂，咱就是说，方向盘打不正的话要抓紧去修，上路是要出事故的

得，言归正传，且不说那加起来几万行的代码我能不能捋顺喽，就是这个效果，干脆我还是用Vue3重新实现一下吧。

别忘了，前端的老本行是什么。

业务的关注点

开始之前，我们先思考一个问题：业务的关注点是什么？

想明白了这个问题，我们在设计地图样式以及一些交互细节时，才能有更好的针对性。

（让我看看有多少人是默认样式+内置组件一把梭的）

ok那既然涉及到了地图，归根结底我们的关注点无非是这三方面：

• 点
• 线
• 区域

如果按照关注点的归属粗略的分为两类：「外部添加的」、「地图自身的」。

当业务更关注「外部添加的」元素时（如maker、轨迹），随着地图缩放、地形改变、POI显隐，我们添加的元素是否始终有一个比较醒目的显示效果？

当业务更关注「地图自身的」元素时（如兴趣点），对于POI的 pick 动作，是否贴合业务流程？是否足够智能与便捷？（可参考高德自己的效果）

这里针对第一类推荐两个初始化地图的可选配置项：

1. features：地图显示要素（查看效果）
2. mapStyle：地图主题（查看效果）

相信很多人可能都没关注过这两个配置项，而这两个东西组合起来使用，不仅能使你添加的外部元素始终处于一个高醒目的level，也可以与你项目本身的风格主题更搭，如何抉择，诸君自行思量。

（浅浅吐槽一下，高德提供的功能和配置项非常丰富，但文档真的是一言难尽。。。一样的功能在不同的地方都有文档，有些内容还不一致）

选择画点的方法

当你大概明白自己要做什么样的地图之后，让我们稍微进入一点正题：怎么选择合理的画点方法？

高德提供了哪些画点的方法呢？

• JS API
• 按距离聚合MarkerCluster：需要维护权重
• 按索引聚合IndexCluster：需要维护索引规则

1. 默认点标记Marker
2. 圆形标记CircleMarker
3. 灵活点标记ElasticMarker
4. 海量标注LabelMarker：需要维护图层、维护避让等级、自定义样式实现起来比较麻烦
5. 海量点标记MassMarker：无法显示文字label
6. 点聚合

1. 简单标注SimpleMarker
2. 字体图标标注AwesomeMarker
3. 矢量标注SvgMarker
4. 海量点PointSimplifier：可使用Canvas

❝

至于像文本标记、折线、多边形等等一些通过某些黑科技实现类似点标记的方法（GPT说的），和Native端的画点方法，不在本文的讨论范围中。

❞

美国五星上将麦克阿瑟曾说过，「一切抛开实际背景去讨论问题的行为都是耍流氓。」

画点的方法找到了很多，那我们要画什么样的点呢？

1. 从数量上看

动辄上万

为什么我要先看数量呢，因为可自定义样式的画点方法很多，但是要支持大数量级渲染且性能良好，就把上边一多半方法给pass掉了。

还剩下这些可供选择：海量标注LabelMarker、海量点标记MassMarker、按距离聚合MarkerCluster、按索引聚合IndexCluster、海量点PointSimplifier

2. 从样式上看

需要自定义。从上边的截图中可以看出，点的形状为圆形，黑边黄底，中心有个箭头，且整体随着当前运动方向有一个rotate deg。

上述画点方法至少都支持（「图片」 或 「HTML String」 或 「CSS Style」）中的一种方式，而这三种方式理论上也都能实现我们想要的效果，所以下一个。

3. 特性

虽然我们需要关注轨迹点，但并不是所有状态下都需要。比如在地图的缩放等级很小时（看到的是省、国家级别），并不需要把每一个轨迹点都展示出来。所以可以看到，之前的实现效果中，放大缩小都会重新适应尺寸，并且临近的点有「自动合并」的效果。

海量标注LabelMarker和海量点标记MassMarker退出了游戏，他俩是全量绘制并且没有外部接入的话点是始终展示的。

至此，只有按距离聚合MarkerCluster、按索引聚合IndexCluster、海量点PointSimplifier三者进入了决赛圈。

现在来综合对比一下这三种方法：

渲染方面在1w+点的竞赛中大家表现得都不错，官网示例中心可以看到，这里不再赘述。

自定义样式则有三种途径，「图片、HTML字符串」和新出现的「Canvas」。图片和Canvas比较简单，我们先讲一讲这个HTML字符串，也就是原生的HTML。

假如你用了某个现代化的前端框架在开发你的系统，用到了高德地图，并且想画一些漂漂亮亮的点在你需要标注的地方。在翻阅了文档之后，发现似乎直接传入HTML字符串这种方法是最快的，于是你开开心心的输入了一个<div>My Marker</div>试试水，接着，保存、等待hot reload，并把期待的目光投向了屏幕...

好家伙，这小Marker不仔细看，还真有点找不到呢...你决定继续添加一些样式

之后代码可能逐渐变成了这样...

你：

把手指从ctrl C V三个键拿下来之后，你陷入了沉思：「我能不能用XXX UI组件库来自定义Marker？」

答案当然是肯定的~下面请允许我用[email protected] + [email protected]来做个示范~~

首先，他接收的是HTML字符串，所以直接传进去一个vue组件肯定是不行的

import MyComponent from './MyComponent.vue'
// 以普通点标记举例
new Marker({
    content: MyComponent,
    // ...other configs
})
// not work

所以我们要做的就是把MyComponent给转成原生HTML，最简单的办法当然就是Vue实例的mount()API啦：

以MyComponent作为根组件创建一个新的Vue实例

import {createApp} from 'vue'
import MyComponent from './MyComponent.vue'
const app = craeteApp(MyComponent)

将实例挂载到一个div上，得到原生的HTML

const div = document.createElement("div")
app.mount(div)
console.log('div: ', div)

打印一下：

使用：

// 以普通点标记举例
const marker = new Marker({
    content: div,
    // ...other configs
});

效果图就不放啦，有几个注意的点要提一下：

1. 「最重要的放在最前边」：如果你的点在整个页面的生命周期内仅会绘制一次，那你可以跳过这一条。否则一定要记得app.unmount()。一种比较好的实践是，把点数据、画点的方法、移除点的方法写进一个hook里。

// example
import { createGlobalState } from "@vueuse/core";
import { ref, createApp } from "vue";
import Map from './Map.js' // 地图实例
import MyComponent from "./MyComponent.vue";
export const useCustomPoints = createGlobalState(() => {
    const pointData = ref([]);
    const removePointsCb = [];
        const setPoint = () => {
        const data = pointData.value.map(point => {
            const div = document.createElement("div");
            const app = createApp(MyComponent);
            app.mount(div);
                        removePointsCb.push(() => app.unmount()) // 清除图标实例的回调
                        // 以普通点标记举例
            const marker = new Map.Constructors.Marker({
                map: Map,
                content: div,
                // ...other config
            });
                        return marker
        })
                Map.add(data); // 将点添加到地图上
                removePointsCb.push(() => Map.remove(data)); // 移除点的回调
    }
        const removePoints = () => {
        while (removePointsCb.length) {
            removePointsCb.pop()();
        }
    };
        return {
        pointData,
        setPoint,
        removePoint
    }
})

1. 可以通过createApp的第二个参数传递props进去，这些props是响应式的
2. 新创建的Vue实例与你项目自身的实例不共享全局的配置，比如路由、组件、Store等，需要单独配置
3. Vue2以及其他的一些框架，实现思路类似

好了，言归正传。

看起来似乎三种方法都可以实现需求，但是仔细翻看点聚合方法的文档，发现使用图片自定义点时没有提供旋转的配置，也就是说我们可能需要准备n张图片（取决于你想实现角度渲染的精确度），不，这太不优雅了。而如果使用原生HTML去自定义，要么接受丑炸的效果（纯手工css），要么面临着卡顿的风险（大量的app实例）

没办法，只好被（xin）迫（ran）接受用海量点PointSimplifier的Canvas去做了~毕竟能用Canvas画就约等于能画一切嘛~~

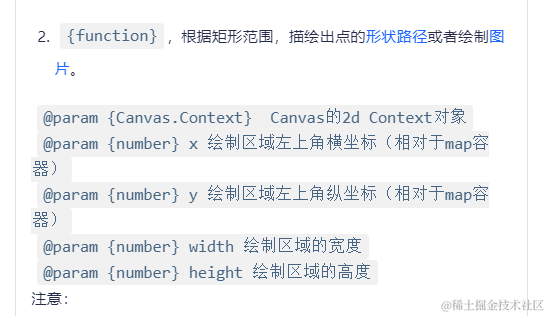

抱着「视死如归」的心情去翻了一下JS API UI组件库的海量点PointSimplifiercanvas绘制function文档，发现了一句了不得的话：

划重点：「通常只是描绘路径」、「尽量不要fill或者stroke」、「引擎自己」、「一次性」

翻译：该函数通常只是描绘路径，但是也能描绘形状。尽量不要fill或者stroke，除非你能搞明白我们的描绘机制。所有点的路径描绘完成后，引擎自己会在尾部调用fill以及stroke，一次性绘出所有路径，所以你要注意尾部的这次操作，避免冲突。

三个字总结海量点PointSimplifier的描绘机制就是：「连笔画」。

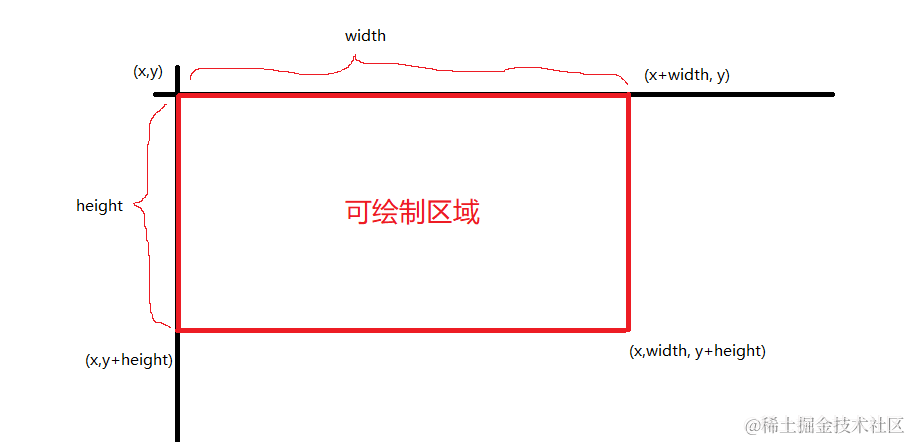

不是每个点都创建一个新的Canvas画布，绘制完成后立即渲染；而是所有的点都共用一个Canvas画布，以当次你能绘制的「区域坐标」作为参数，重复绘制n(点的数量)次，最后一把全渲染出来。

明白了这个，我们在书写function的逻辑的时候，只要注意保证每次绘制开始、结束时「笔触」的落点和「绘制上下文状态」即可。绘制一个有旋转角度的、中间有箭头的圆形（圆形的背景色是通过海量点PointSimplifier的lineStyle配置的），示例代码如下：

❝

由于叠加了变换，处理状态时偷懒使用了save()、restore()

❞

renderOptions: {
    // 这里使用了样式分组引擎：https://lbs.amap.com/demo/amap-ui/demos/amap-ui-pointsimplifier/group-style-render
    // 以点的旋转角作为组id入参，方便操作
    // 无需分组时，renderOptions.pointStyle.content = renderOptions.groupStyleOptions.pointStyle.content  逻辑一致
    groupStyleOptions: function (gid) {
      return {
        pointStyle: {
          content: function (ctx, x, y, width, height) {
            // 存了一个坐标，画箭头的时候用
            const startX = x + width / 2;
            const startY = y + height / 4;
                        // 移动到画布的最右侧、中间位置
            ctx.moveTo(x + width, y + height / 2);
                        // 画圆
            ctx.arc(
              x + width / 2,
              y + height / 2,
              width / 2,
              0,
              Math.PI * 2,
              true
            );
                        // 变换前保存一下状态
            ctx.save();
                        // 以圆心为旋转的中心点
            ctx.translate(x + width / 2, y + height / 2);
            // 按照轨迹方向旋转
            ctx.rotate((Math.PI / 180) * gid);
            // 重置中心点
            ctx.translate(-(x + width / 2), -(y + height / 2));
                        // 画箭头
            ctx.moveTo(startX, startY);
            ctx.lineTo(x + width / 4, y + height / 2);
            ctx.moveTo(startX, startY);
            ctx.lineTo(startX, y + (height * 3) / 4);
            ctx.moveTo(startX, startY);
            ctx.lineTo(x + (width * 3) / 4, y + height / 2);
                        // 由于箭头需要在旋转的状态下绘制，所以在箭头绘制完成后再恢复状态
            ctx.restore();
          },
        },
      };
    },
  }

来一个无旋转时的笔触顺序动图，我尽力了

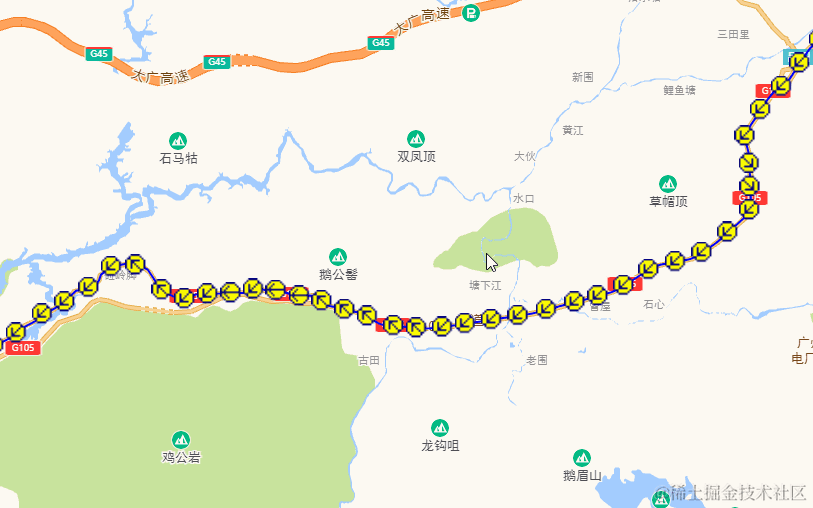

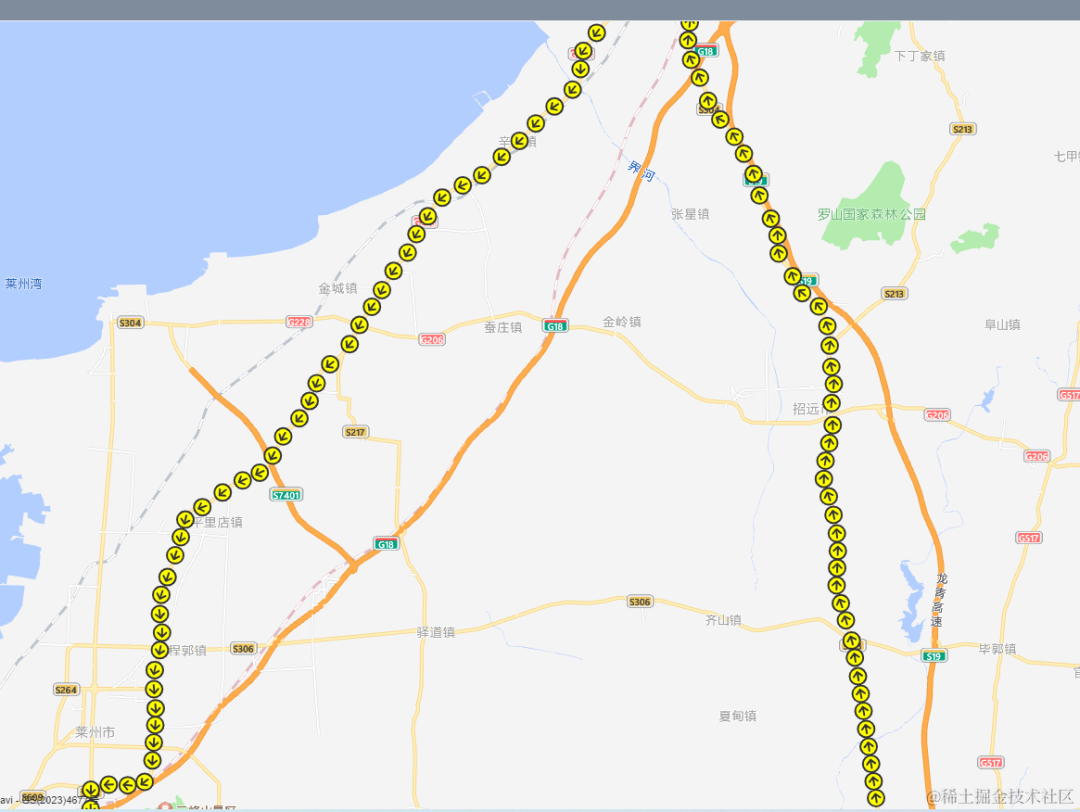

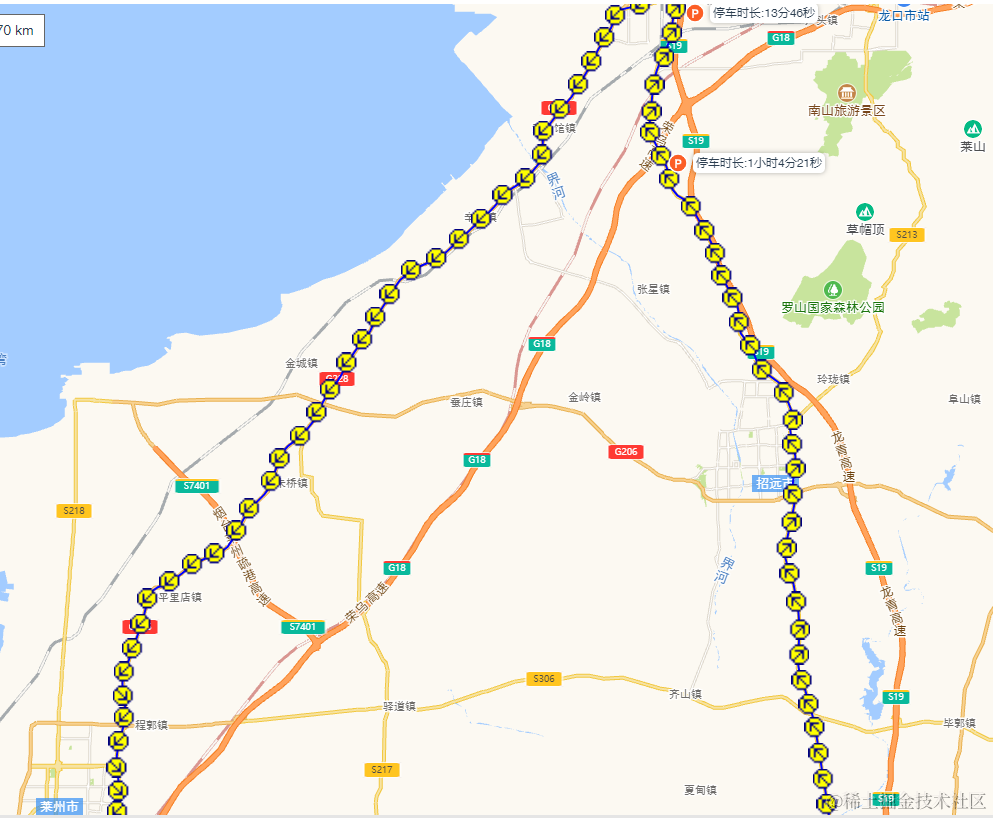

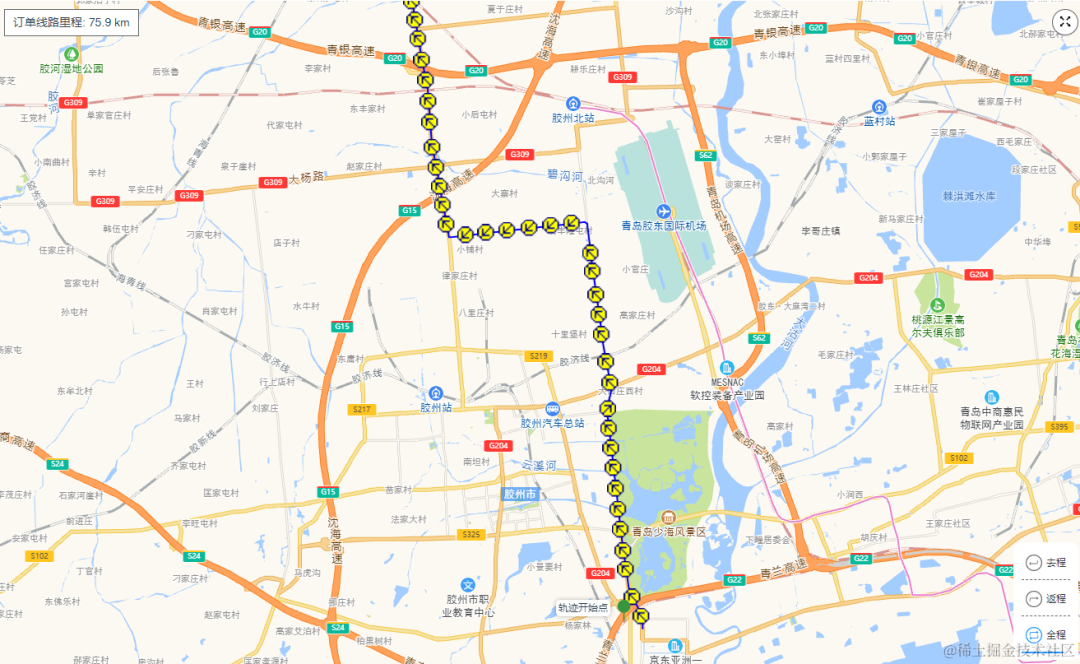

画完之后，看一下对比效果：

前

后

前

后

OK，点画出来了。

上边特性中有提到：当我们距离很远时，就不需要再关注某个具体的轨迹点。所以可以再进一步优化，当地图的缩放等级zoom小于某个阈值时，清空point：

import {computed, watch, ref} from 'vue'
import {Map, PointSimplifierIns} from 'Map.js' // 地图实例、海量点实例
const zoom = ref(null);
const showPoint = computed(() => zoom.value > 10);
const pointData = ref([ /* ...赋值逻辑省略 */]);
Map.on("zoomchange",
    debounce(() => {
      zoom.value = Map.getZoom();
    }, 200)
);
watch(showPoint, (show) => {
    PointSimplifierIns.setData(show ? pointData.value : []);
})

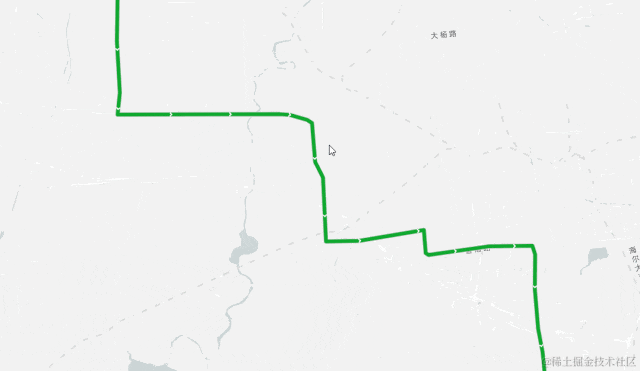

效果如下：

控制显示隐藏没有用自带的show()和hide()方法，而是选择直接重设数据源，是因为：海量点PointSimplifier在show状态下时对地图进行缩放，会自动重绘适应尺寸；hide状态下则不会。从show变为hide时，会保存当前zoom下点的尺寸，供下次hide到show时用。如果地图缩放的太快，当前的zoom与上次保存尺寸时的zoom跨度太大，可能会导致点位不匹配现象。

选择画轨迹的方法

画线的选择过程就简单了很多，之前需求中是用折线Polyline实现的，画出来的效果总感觉差点意思，所以就去翻了翻高德的文档，共找到常规画线方法3种：

• JS API

1. 折线Polyline
2. 贝塞尔曲线BesizerCurve

1. 轨迹展示PathSimplifier

基本上毫无疑问了嘛~我们本身就是要画轨迹，还有什么好选的~~ 必须用轨迹展示哇

不过这里还是分享一些对三种方法实际体验之后的感受：

1. 折线Polyline：无法识别线上的点。如果轨迹数据没有经过噪点清除，画出来之后在细节处会有比较严重的锯齿。不过整体上感觉，倒也不是不能用~
2. 贝塞尔曲线BesizerCurve：无法识别线上的点。但理论上是唯一可以绘制出完全符合真实运动轨迹的、贴合地图路线的方法了，代价也是相当的大——至少要在原本轨迹点的基础上额外维护n-1个控制点，放弃~~
3. 轨迹展示PathSimplifier：性能好，相同数据量下的显示效果要比折线画出来的平滑许多。以及来自官网的优点罗列：

• 使用Simplify.js进行点的简化处理，提高性能
• 支持识别线上的点做信息展示
• 内置巡航器
• 样式配置更加丰富

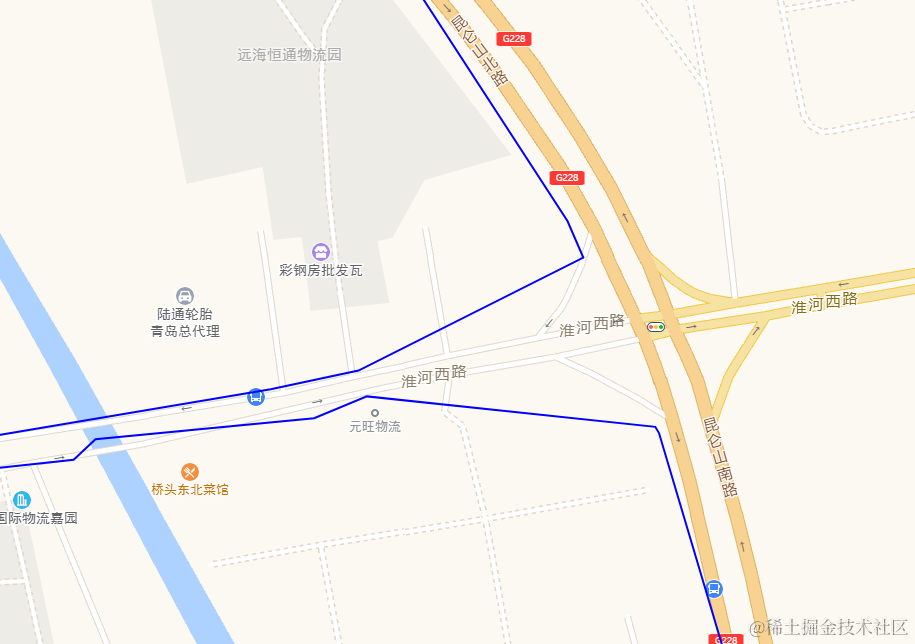

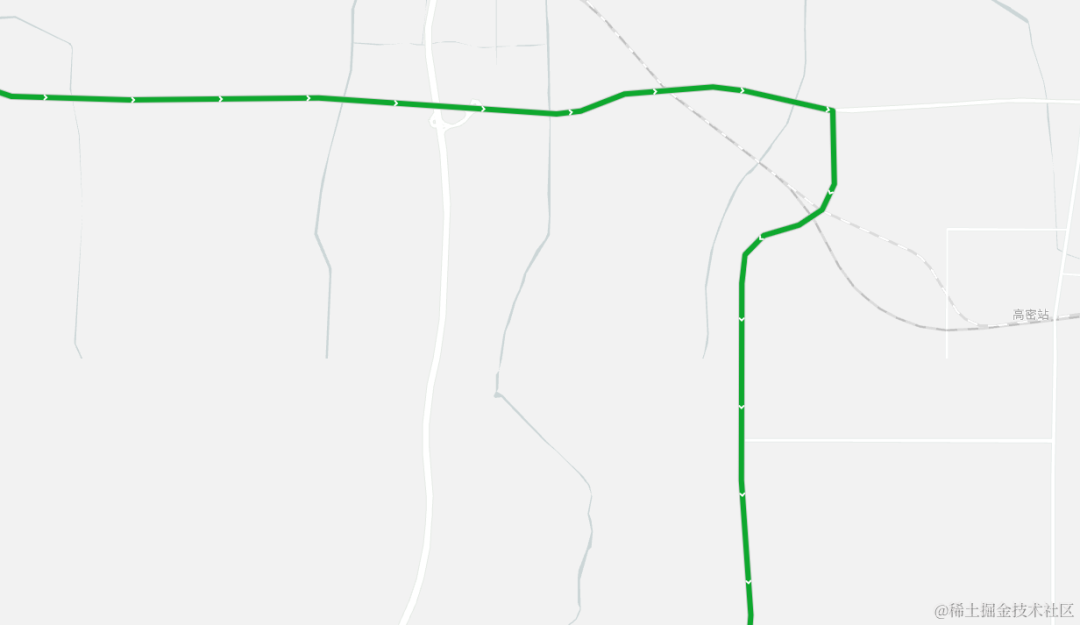

实现过程比较简单，照着文档撸就行，可以对比下折线和轨迹展示两种方式，在拐角细节处的差异：

折线

轨迹展示

❝

小tips: 适当增加线宽lineWidth可以有效的缓解锯齿现象

❞

Loading的区域与时机

当我第一次打开上文提到的老版本地图页面时，除了渲染效果不够理想外，最大的一个感受就是：「Loading太长」

不是想像中那样常规的：打开页面，给一个「满屏Spin」等待加载各种数据、等待绘制点、线的动作，所有准备工作完成后，取消Spin允许用户开始操作。

咱就是说，像这样的交互逻辑，其实也没啥问题。毕竟谁还没个业务繁忙的时候，最简单最原始最暴力的「满屏Spin」虽然在体验上不尽如人意，但我觉得是符合上线标准的。

但您猜我看到了什么？

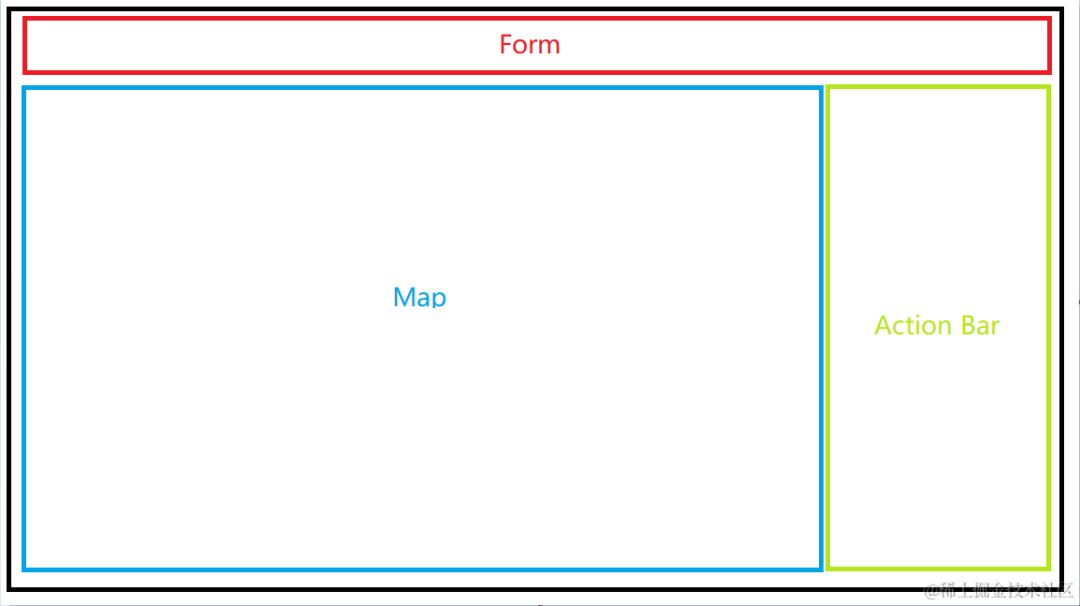

Form、Map、Action Bar三个区域各自一个小Spin，整体有个大Spin，可以透过大Spin的透明遮罩层看到下面的小spin们反复交替进行，以及大Spin自己也时不时的闪现一下...

Spin为什么会闪现？回到需求当中来：

地图上点、线的绘制依赖了多个数据源

• 轨迹点、轨迹线数据源
• KeyPoint数据源
• SubPoint数据源
• Type 1
• Type 2

这些接口一部分是并发请求，但也有个别的接口请求参数依赖于其他接口的返回值

以及，使用高德地图提供的API绘制点、线时，也共用了接口请求时的Spin。

还有诸多类似这样的代码：

setTimeout(() => {
    loading = false
}, 2000)

❝

对渲染流程管理混乱、对数据流向不了解、对自己代码不自信，故意延迟loading的结束时机，防止用户过早操作导致报错

❞

const interval = setInterval(() => {
    if(conditon) {
        clearInterval(interval);
        loading = false
    }
}, 1000)

❝

依赖第三方的内容加载，或将多个小loading合并为一个大loading

❞

最终的结果就是让人一整个loading住...

而我做了哪些改变

「首先，将单个loading覆盖的区域尽可能的缩小」

举个例子，上边提到的Action Bar，假设里边既有展示KeyPoint信息的列表，又有展示所有SubPoint信息的列表。在之前的处理方案中，Action Bar区域只有一个整体的Spin，所以整个区域loading的流程大概是：

%%{init: { 'theme': 'base', 'themeVariables': {
              'cScale0': '#996666', 'cScaleLabel0': '#ffffff',
              'cScale1': '#996633','cScaleLabel1': '#ffffff',
              'cScale2': '#999999', 'cScaleLabel2': '#ffffff'
       }}}%%
       timeline
      title Loading 状态
            section 阶段一
      show : request for KeyPoint data
      hide : request success
            section 阶段二
      show : request for SubPoint type1 data
      hide : request success
            section 阶段三
      show : request for SubPoint type2 data
      hide : request success

而我则是把每个数据源对应的列表都单独分配了一个loading组件。

聪明的看官老爷可能会问，同时存在多个Spin，不也很奇怪吗？

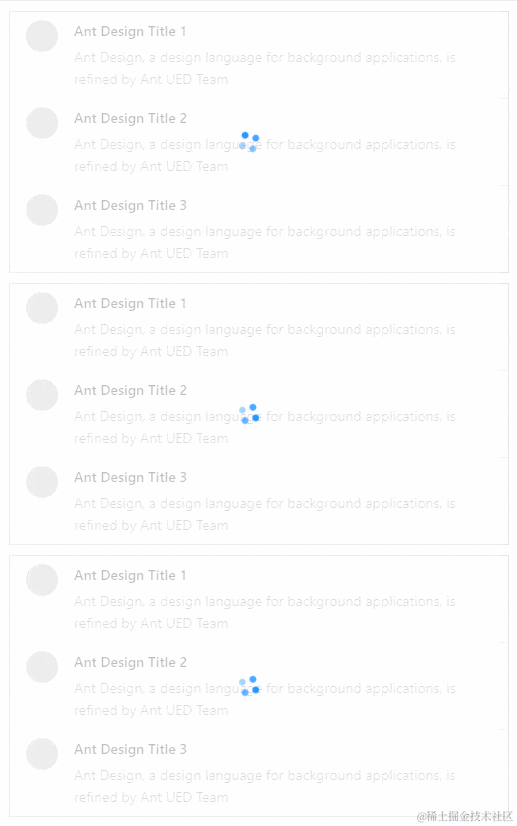

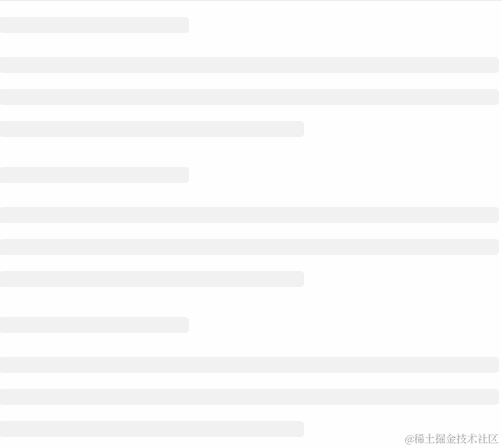

所以我选择了骨架屏Skeleton作为loading组件：

受gif图的帧率影响，实际效果还是很丝滑的。（但使用骨架屏时也有一个注意的点：骨架屏的占位高度需要配置段落占位图行数来调整，避免loading结束时真实的渲染内容与骨架屏高度相差太大产生视差）

「然后，在Map区域用其他形式的提示代替传统的loading」

与上边类似，Map区域不仅同时用到了KeyPoint、SubPoint数据源，而且在绘制点、线时也有loading。并且也是一个整体的Spin，你应该能想象出每次数据初始化时，Map上闪来闪去的Spin。。。

而地图本身，是高德提供出来可以开箱即用的组件，我们所添加的点、线只是附加属性，并不应该使用整体的Spin遮罩阻止用户使用地图的其他功能。在某些附加属性成功添加之前，用户只需要知道与之相关的功能是不可用状态即可。

我的方案是：图例化提供一个loading-box，里边展示了每个数据源的加载状态

为了不遮挡地图，loading-box不是始终展示的，基础显示逻辑是：

1. watch监听loadings 数组
2. 只要有一个数据源loading中，则显示。
3. 全部数据源都不在loading中，则debounce n秒后隐藏。

显示动作是实时的，只要有一个数据源在loading中，就应该立刻让用户感知到。

而隐藏动作如果也是实时的，loading-box的显隐切换会比较频繁，显得很突兀。

• 如果使用setTimeout做延时，期望是发出hide指令n秒后执行，但无法保证n秒后没有新的loading正在进行，导致显隐切换逻辑紊乱。
• 如果使用throttle做延时，导致的问题与setTimeout相同，只是发生概率会小一些。
• 相比之下debounce最适合做这个场景的解决方案。

再结合上边提到的hook写法，把loading状态也放进去，方便loading-box使用：

// example
import { createGlobalState } from "@vueuse/core";
import { ref, createApp } from "vue";
export const useCustomPoints = createGlobalState(() => {
    const pointData = ref([]);
    const pointLoading = ref(false);
    const removePointsCb = [];
        const getPoint = async () => {
        pointLoading.value = true;
        const data = await requestPointData();
        pointLoading.value = false;
                pointData.value = data;
    }
        const setPoint = () => {
        // ...
    }
        const removePoint = () => {
        // ...
    };
        return {
        pointData,
        pointLoading,
        getPoint,
        setPoint,
        removePoint
    }
})

// loading-box.vue
<template>
  // your template here
</template>
<script setup>
import { watch } from 'vue';
import { useCustomPoints } from 'useCustomPoints.js';
const { pointLoading } = useCustomPoints();
watch([pointLoading, /* and other loadings */], () => {
    // do loading-box show/hide logic
})
</script>

应用了上述loading相关的优化后，虽然跟核心业务逻辑相关的代码改动几乎为0，但用户的体验却有相当大的提升，究其原因：

在老版本的实现中，因为全屏Spin的存在，「任何一项」页面准备工作完成前，页面都无可交互区域；拆分loading后，把一大部分无可交互区域的时间变成了局部可交互区域的时间，甚至在Map模块替换了loading的形式，完全避免了Spin遮罩层这种阻隔用户的效果。加上Spin动画本身的耗时、显示/隐藏Spin的耗时，积少成多，产生质变。

可以看到，在局部loading耗时完全一样的情况下，老版本中：

无可交互区域时间 = 全屏Spin时间 = 局部loading的最大时间

而在新版本中：

无可交互区域时间 = 几个all loading片段的时间之和

而这，也是一些复杂应用做体验优化的思路之一。

结语

okok，先写到这，毕竟马上就要「下班了」。

没什么高大上理论也没什么八股文，只是一个从业多年一事无成小前端在重构需求时的一些感想~~

还是那句话，「欢迎真诚交流，但如果你来抬杠？阿，对对对~ 你说的都对~」

彩蛋

文章标题来自需求上线后，产品经理的真实评价
