深入探讨Java的分层编译

一开始接触到分层编译是因为我们这的服务每次发布/重启后都会短暂地出现CPU满线程池满的情况，然后过一段时间又能自动恢复。排查后发现是启动时JVM将部分热点代码编译为机器代码导致的，这个过程中JIT编译器会占用大量的CPU。

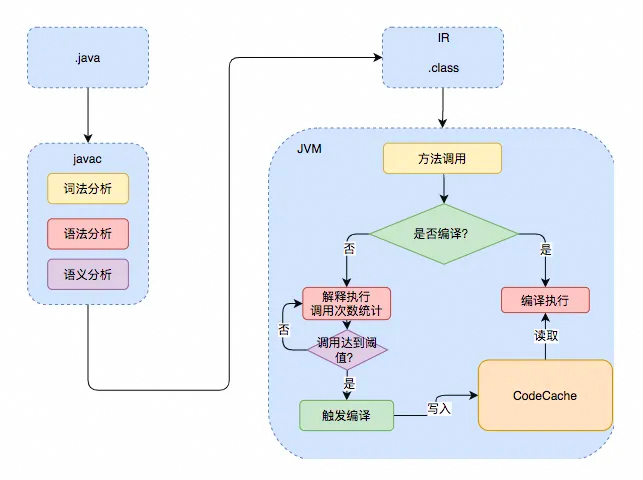

一个Java的源代码文件变成可直接执行的机器指令，需要经过两段编译，第一段是把.java文件转换成.class文件。第二段是把.class文件转换为机器指令。

第一段的编译相对固定，也就是将Java代码翻译为字节码并打包为jar的过程。而字节码的执行则有两种方式，第一种是由解释器（Interpreter）即时解释执行，第二种则是由JIT编译器编译执行。具体采用哪种执行方式则主要看当前的代码是否为「热点代码（Hot Spot Code）」。当JVM发现某个方法或代码块运行特别频繁的时候，就会认为这是热点代码。此后，JIT会把部分热点代码的class直接编译为本地机器相关的机器码，并进行优化，然后再把翻译后的机器码缓存起来，以备下次使用。JIT的运行则主要依赖于运行时的profiling信息，由此则被称为Just-in-time Compilation，也就是即时（运行时）编译。

• non-method segment：存储JVM内部代码，大小可使用-XX:NonNMethodCodeHeapSize参数配置；

• profiled-code segment：C1编译后的代码，特点是生命周期较短（随时都有可能升级到C2编译），大小可使用-XX:ProfiledCodeHeapSize参数配置；

• non-profiled segment：C2编译后的代码，特点是生命周期较长（因为极少发生反优化降级），大小可使用-XX:NonProfiledCodeHeapSize参数配置；

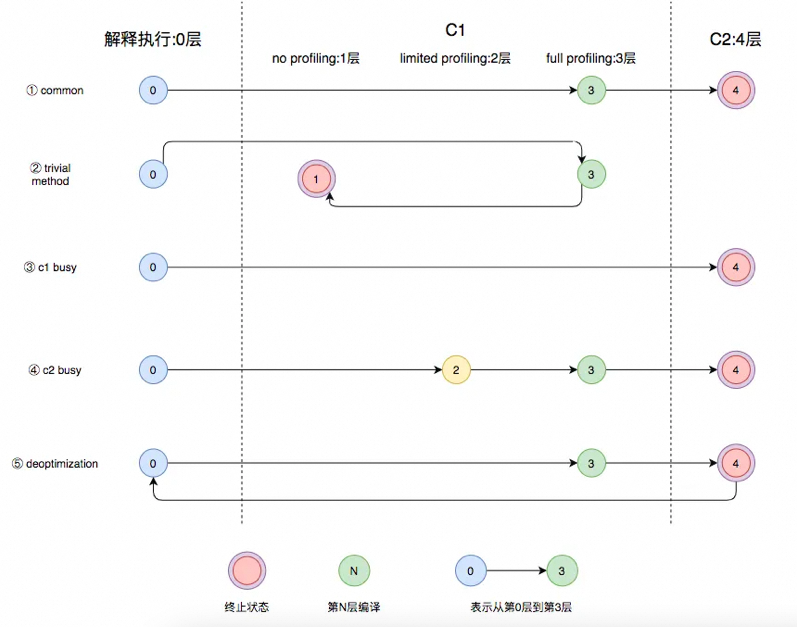

1. Interpreter：解释执行；

2. C1 NO profiling：执行不带profiling的C1代码；

3. C1 LIMITED profiling：执行仅带方法调用次数以及循环回边执行次数profiling的C1代码；

4. C1 FULL profiling：执行带所有profiling的C1代码；

5. C2：执行C2代码；

profiling同样是个耗时的过程，因此，从执行速度而言，1层>2层>3层。

• 如果当前方法过于平凡（trivial），方法体很小或者无从profile，就会从3层流转到1层，直接使用没有profiling的C1代码，并在此终止。

• 如果C1编译器忙的话，就会直接使用C2编译。同理，如果C2编译器忙的话，就会回转到2层，再流转到3层，并等他不忙的时候，再使用C2编译。之所以先流转到2层的原因是为了减少在3层的时间，因为3层的执行效率相对2层较慢。而且如果C2忙的话，也说明大部分方法仍在3层排队等待C2的编译。

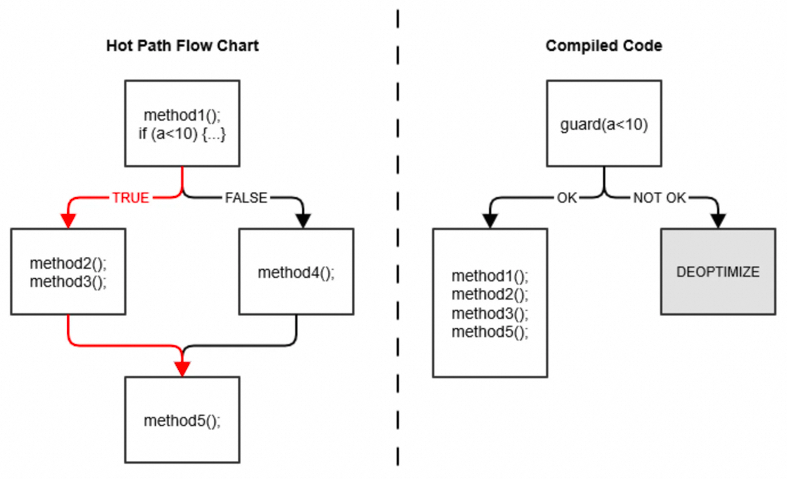

• 如果C2做了一些比较激进的优化，比如分支预测，然后在实际执行中发现预测出错，这个时候就会进行「去优化」，重新进入解释执行。如下图，在运行过程中，编译器发现a总是小于10，一直在走左侧红色分支。此时，编译器就会笃定未来大概率还是走这个分支，于是就会省去if判断将代码直接组合优化。而对于a≥10的情况，就会重新解释执行。

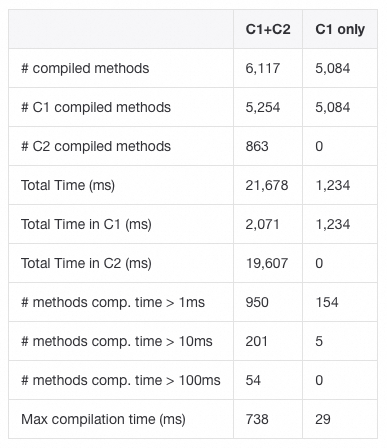

本节使用了这篇文章里的结论：Startup, containers & Tiered Compilation。这篇文章同时包含了使用JDK Mission Control工具测量JIT编译时间的方法，值得一看！

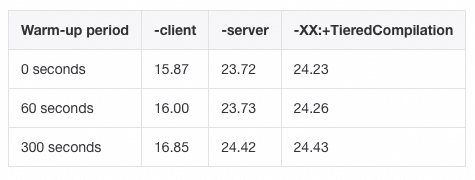

本节直接搬运了这本书里面的结论：Chapter 4. Working with the JIT Compiler，具体可参考「Basic Tunings: Client or Server (or Both)」一节

TL;DR

这本书里面的实验说实话做得挺奇怪的。如果我既想论证C2优化后性能好于C1，又想论证C1的编译性能好于C2，并以此来说明分层编译的必要性，那么我会用同一个应用测试二者的编译时间和运行性能。而他偏偏用了不同的应用做了这两个实验，我不知道作者在回避什么，还是说对于这个应用来说编译时间上的差距不明显，要换个更明显的测试用例。

public class Point {    private int x, y;
    public void getX() { return x; }    public void setX(int i)  { x = i; }}

触发一次函数调用的成本是相对高昂的，因为少不了栈帧的切换。

Point p = getPoint();p.setX(p.getX() * 2);

Point p = getPoint();p.x = p.x * 2;

0x00 循环展开（Loop Unrolling）

public class LoopUnroll {    public static void main(String[] args) {        int MAX = 1000000;
        long[] data = new long[MAX];        java.util.Random random = new java.util.Random();
        for (int i = 0; i < MAX; i++) {            data[i] = random.nextLong();        }    }}

public static void main(java.lang.String[]);    Code:       0: ldc           #2    // int 1000000       2: istore_1       3: iload_1       4: newarray       long       6: astore_2       7: new           #3    // class java/util/Random      10: dup      11: invokespecial #4    // Method java/util/Random."<init>":()V      14: astore_3      15: iconst_0      16: istore        4      18: iload         4      20: iload_1      21: if_icmpge     38      24: aload_2      25: iload         4      27: aload_3      28: invokevirtual #5    // Method java/util/Random.nextLong:()J      31: lastore      32: iinc          4, 1      35: goto          18      38: return</init>

public class LoopUnroll {    public static void main(String[] args) {        int MAX = 1000000;
        long[] data = new long[MAX];        java.util.Random random = new java.util.Random();
        for (int i = 0; i < MAX; i += 5) {            data[i] = random.nextLong();            data[i + 1] = random.nextLong();            data[i + 2] = random.nextLong();            data[i + 3] = random.nextLong();            data[i + 4] = random.nextLong();        }    }}

此处原因主要参考了文章：Optimize loops with long variables in Java

0x01 前向跳转时的安全点去除（Safepoint Check）

private long longStride1(){    long sum = 0;    for (long l = 0; l < MAX; l++)    {        sum += data[(int) l];    }    return sum;}

// ARRAY LENGTH INTO r9d0x00007fefb0a4bb7b: mov    r9d,DWORD PTR [r11+0x10]
// JUMP TO END OF LOOP TO CHECK COUNTER AGAINST LIMIT0x00007fefb0a4bb7f: jmp    0x00007fefb0a4bb90
// BACK BRANCH TARGET - SUM ACCUMULATES IN r140x00007fefb0a4bb81: add    r14,QWORD PTR [r11+r10*8+0x18]
// INCREMENT LOOP COUNTER IN rbx0x00007fefb0a4bb86: add    rbx,0x1
// SAFEPOINT POLL0x00007fefb0a4bb8a: test   DWORD PTR [rip+0x9f39470],eax
// IF LOOP COUNTER >= 1_000_000 THEN JUMP TO EXIT CODE0x00007fefb0a4bb90: cmp    rbx,0xf42400x00007fefb0a4bb97: jge    0x00007fefb0a4bbc9
// MOVE LOW 32 BITS OF LOOP COUNTER INTO r10d0x00007fefb0a4bb99: mov    r10d,ebx
// ARRAY BOUNDS CHECK AND BRANCH BACK TO LOOP START0x00007fefb0a4bb9c: cmp    r10d,r9d0x00007fefb0a4bb9f: jb     0x00007fefb0a4bb81

private long intStrideVariable(int stride){    long sum = 0;    for (int i = 0; i < MAX; i += stride)    {        sum += data[i];    }    return sum;}

bug示例：

某一次STW的时间特别长

多线程程序跑着跑着成单线程了

# SafepointSynchronize::begin: Timeout detected:# SafepointSynchronize::begin: Timed out while spinning to reach a safepoint.# SafepointSynchronize::begin: Threads which did not reach the safepoint:# "pool-1-thread-2" #12 prio=5 os_prio=0 tid=0x0000000019004800 nid=0x1480 runnable [0x0000000000000000]   java.lang.Thread.State: RUNNABLE
# SafepointSynchronize::begin: (End of list)

0x02 Loop Strip Mining

要读这一节，你首先要完整地读完上一节。此外，这是Java 10中才引入的新技术。没写中文名的原因是我还没想出一个比较好的翻译。

for (int i = start; i < stop; i += stride) {    // body}

i = start;if (i < stop) {   do {       // LoopStripMiningIter 即为JIT推导出的匹配循环次数       int next = MIN(stop, i + LoopStripMiningIter * stride);       do {           // body           i += stride;       } while (i < next);       // 语义上相当于在原始的循环中间安插安全点       safepoint();   } while (i < stop);}

0x03 边界检查消除（Range Check Elimination）

for (int index = Start; index < Limit; index++) {    Array[index] = 0;}

int MidStart = Math.max(Start, 0);int MidLimit = Math.min(Limit, Array.length);int index = Start;for (; index < MidStart; index++) { // PRE-LOOP    if (index > Array.length) {  // RANGE CHECK        throw new ArrayIndexOutOfBoundsException();    }    Array[index] = 0;}for (; index < MidLimit; index++) { // MAIN LOOP    Array[index] = 0;  // NO RANGE CHECK}for (; index < Limit; index++) {  // POST-LOOP    if (index > Array.length) {  // RANGE CHECK        throw new ArrayIndexOutOfBoundsException();    }    Array[index] = 0;}

• 循环访问的数组在循环中不发生变化；

• 循环的步长在循环中是不变的；

• 访问时的数组下标呈循环计数器的线性关系；

for (int x = Start; x < Limit; x++) {    Array[k * x + b] = 0;}

• 当前循环在JIT profiling过程中被判定为热循环

0x04 循环判断外提（Loop Unswitching）

for (i = 0; i < N; i++) {    if (x) {        a[i] = 0;    } else {        b[i] = 0;     }}

if (x) {    for (i = 0; i < N; i++) {        a[i] = 0;      }} else {    for (i = 0; i < N; i++) {        b[i] = 0;      }}

如下的这篇文章详细讲解了JIT是怎么利用逃逸分析的结果进行各种优化的，但内容偏原理性，且相对高深不易读懂，有兴趣可以看看：

SEEING ESCAPE ANALYSIS WORKING

如果想简单了解下，可以看下面我写的部分

0x00 标量替换（Scalar Replacement）

public void foo() {    MyObject object = new MyObject();    object.x = 1;    ...//to do something}

public void foo() {    int x = 1;    ...//to do something}

public void foo(boolean flag) {    MyObject o;    if (flag) {        o = new MyObject(x);    } else {        o = new MyObject(x);    }    ...//to do something}

Benchmark                                      Mode  Cnt     Score    Error   Units
ScalarReplacement.single                       avgt   15     1.919 ±  0.002   ns/opScalarReplacement.single:·gc.alloc.rate        avgt   15    ≈ 10⁻⁴           MB/secScalarReplacement.single:·gc.alloc.rate.norm   avgt   15    ≈ 10⁻⁶             B/opScalarReplacement.single:·gc.count             avgt   15       ≈ 0           counts
ScalarReplacement.split                        avgt   15     3.781 ±  0.116   ns/opScalarReplacement.split:·gc.alloc.rate         avgt   15  2691.543 ± 81.183  MB/secScalarReplacement.split:·gc.alloc.rate.norm    avgt   15    16.000 ±  0.001    B/opScalarReplacement.split:·gc.count              avgt   15  1460.000           countsScalarReplacement.split:·gc.time               avgt   15   929.000               ms

这篇文章对上述两例进行了对比测试。ScalarReplacement.single是发生了标量替换后的性能结果，ScalarReplacement.split是加了控制流骗过EA没有发生标量替换后的性能结果。

• Java的内存模型中，栈内存只保存原始类型和对象的指针信息，对象的指针指向堆内存中对象实体的地址。在栈内存中分配对象实体，打破了这一模式。

• 对象的存储不仅包括对象成员变量的存储，还包含了对象本身的头结构。不管在栈上还是在堆上分配，只要分配出这样一个对象，就一定会包含其头结构信息的存储。但如果进行标量替换，就省去了头结构，只完成了对其成员变量的分配。

0x01 锁消除（Lock Elision）

public static String getString(String s1, String s2) {    StringBuffer sb = new StringBuffer();    sb.append(s1);    sb.append(s2);    return sb.toString();}

• 0：关闭Intel AVX指令集优化

• 1：使用Intel AVX level 1指令进行优化（仅支持Sandy Bridge及更高架构CPU）

• 2：使用Intel AVX level 2指令进行优化（仅支持Haswell及更高架构CPU）

• 3：使用Intel AVX level 3指令进行优化（仅支持Knights Landing及更高架构CPU）

y = x * 3     => y = (x << 1) + x;
A && (A || B)     => A;
A || (A && B)     => A;

x * x

aload xaload xmul

aload 1dupmul

int dead(){    int a=10;    int z=50;    int c=z*5;    a=20;     a=a*10;    return c;}

int dead(){    int z=50;    int c=z*5;    return c;}
