我用铝型材 DIY 了一个和桌面更搭的电脑支架

少Cyan_Zhou约 4 分钟
编注：我们会不定期挑选 Matrix 的优质文章，展示来自用户的最真实的体验和观点。文章代表作者个人观点，少数派仅对标题和排版略作修改。
前一阵冲浪的时候看到有人用铝型材 DIY 各种家具，才偶然之间发现铝型材 DIY 的社群。正好现在在用的显示器支架总觉得不够美观，和桌面不搭，于是立即着手设计。少数派上铝型材 DIY 的内容也并不多见，这里简单记录下步骤。
▍什么是铝型材
铝型材是一种确定截面的铝制金属件，四个方向留有的孔位允许它有无限的拓展可能。大约是 1950 年代左右的挤压技术让生产铝型材成为了可能。铝型材除了尺寸上的差异（2020 就是 20mm×20mm 截面尺寸的意思），还有标准的差异，一般国内比较常见的有欧标、国标两种。因为是第一次 DIY，我参考大多数网上的参考，使用的也是欧标 2020，也就对应要采购欧标 2020 的配件。

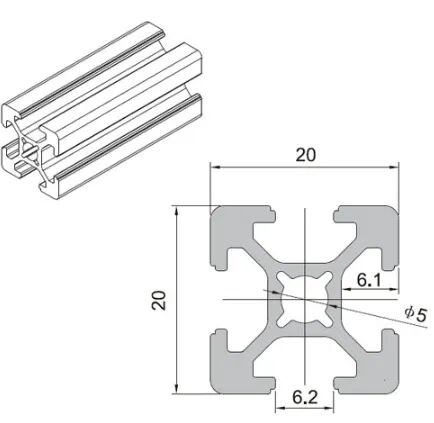

欧标 2020 铝型材的截面
▍明确设计需求
对显示器支架，最基本的需求当然是能放下 27 寸的显示器。此外，在支架上层还需要放置一个 Bose 的音响，一个 Muji 的桌面风扇，以及摆件和杂物。在支架下层，需要能容纳键盘、插板。淘宝上买的黑色不锈钢 + 木板电脑支架总让我觉得太过笨重，而且和白色的桌面不匹配，所以，一个半透明亚克力的桌板就是必须的零件了。
▍尺寸设计
在 1.4m×0.7m 的桌面上，我对显示器支架的预期是不能太长，导致大的桌面的优势丧失，也不能太短，因为支架还承担了一部分物品收纳的功能。1m 似乎是一个可以满足需求的长度。
宽度我设置在了 22cm，选择这个尺寸的原因主要是此前购买的成品电脑支架宽度 26cm，稍微有些挤占桌子的空间。而显示器底座的宽度是 20cm，因此设置了 2cm buffer。
高度上，完成面的上表面设置在了 13.5cm，去掉面板结构层，底层的高度大概 11cm，和我过去购买的成品支架的高度一致。但是由于替换成了半透明的桌面面板，底层空间的感受要比原来大得多。
▍组装过程

Step 1 研究成品

我从电商平台上购买了一个铝型材制作的十字立灯，研究节点做法。这个灯具使用的也是欧标 2020 的铝材，它的金属端盖和 12mm 螺丝钉的匹配，让我借鉴拿来放到了电脑支架的设计里。此外，它的 LED 走线也非常聪明，最后用 6mm 的半透明盖板遮住，效果非常出彩。看到这个立灯，我对电脑支架的做法有了一定预期，接下来就是设计。

Step 2 选材

对这种成品组装，选材是第一步。框架整体选择了铝型材欧标 2020，基本是铝型材 DIY 社区的通用入门选择。欧标 2020 配件也很好找。主要用到的配件有：

  • M6 12mm 头径 12mm 的螺丝钉，用于型材封口；12mm 恰好可以匹配金属端盖；

  • 2020 的金属端盖；

  • 钢珠螺母 20 型 M5；

  • 角槽。
安装工具：

  • 双向棘轮螺丝刀；

  • 内六角批头套装；

  • 丝锥扳手（M1-M12），以及 M3-M6 的攻丝套装。

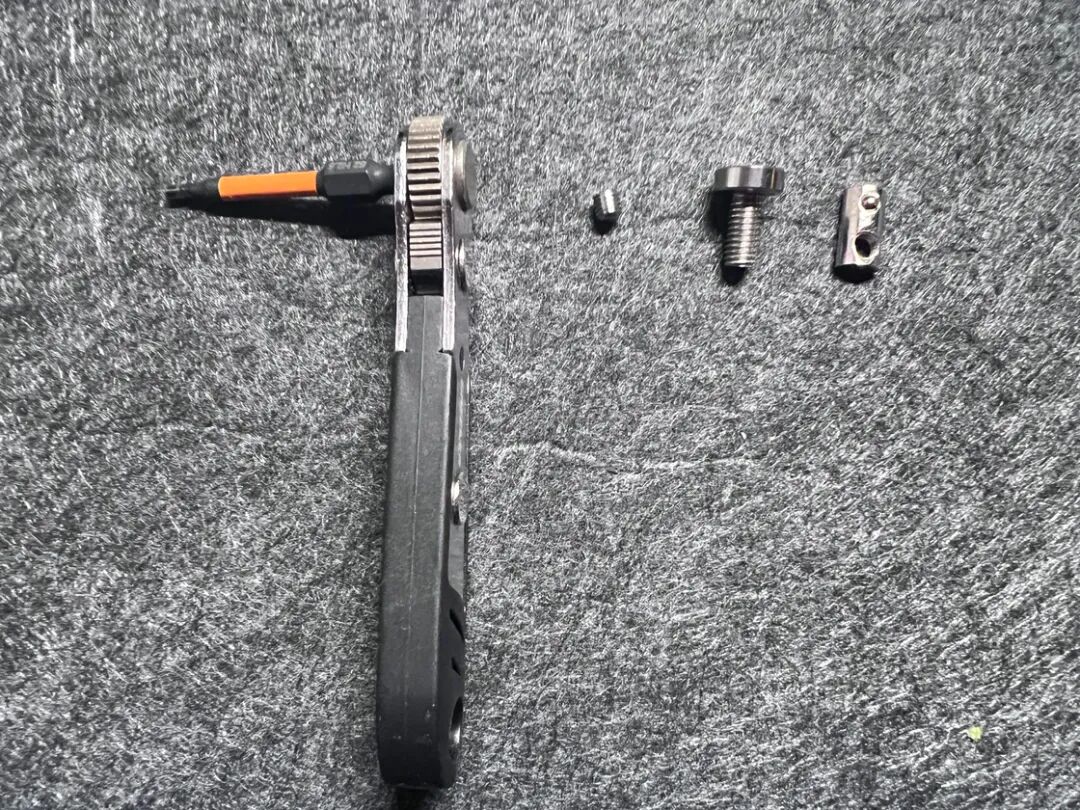

双向棘轮是最佳单品，右边三个分别是用到的一部分螺丝和螺母

Step 3 设计

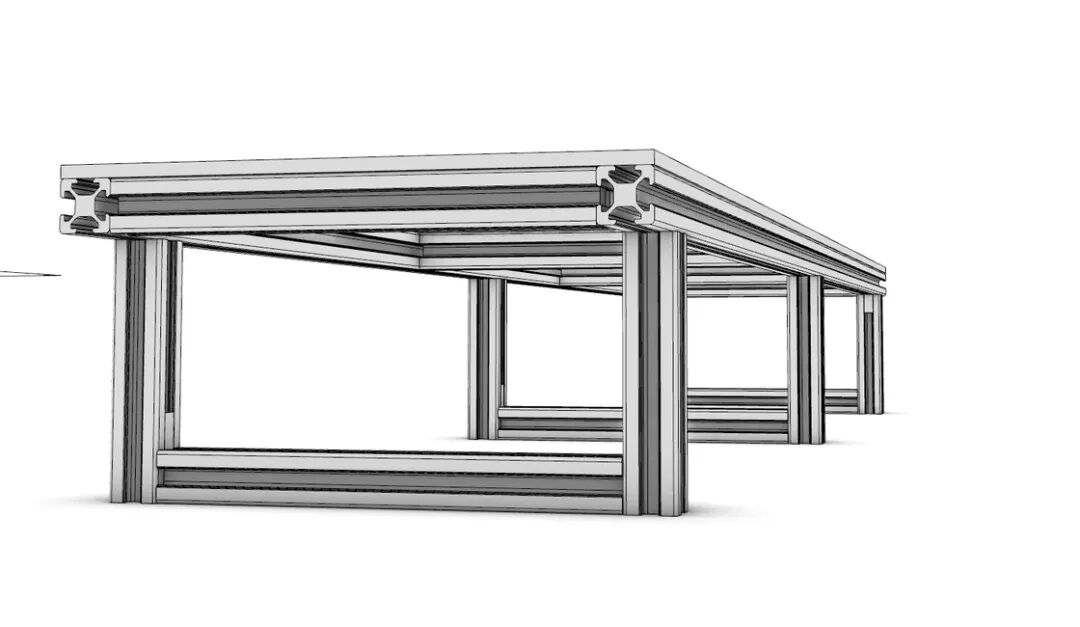

设计其实很简单，用 Rhino 建模，推敲节点关系。大概尺寸确定以后就可以输出做。面板设计了一块 22cm×100cm×5mm 的磨砂亚克力板，为了和铝型材的线条匹配，没有做圆角。四周开孔做了螺丝盖板定位。半透明磨砂亚克力让下部空间也能透出朦胧光影。

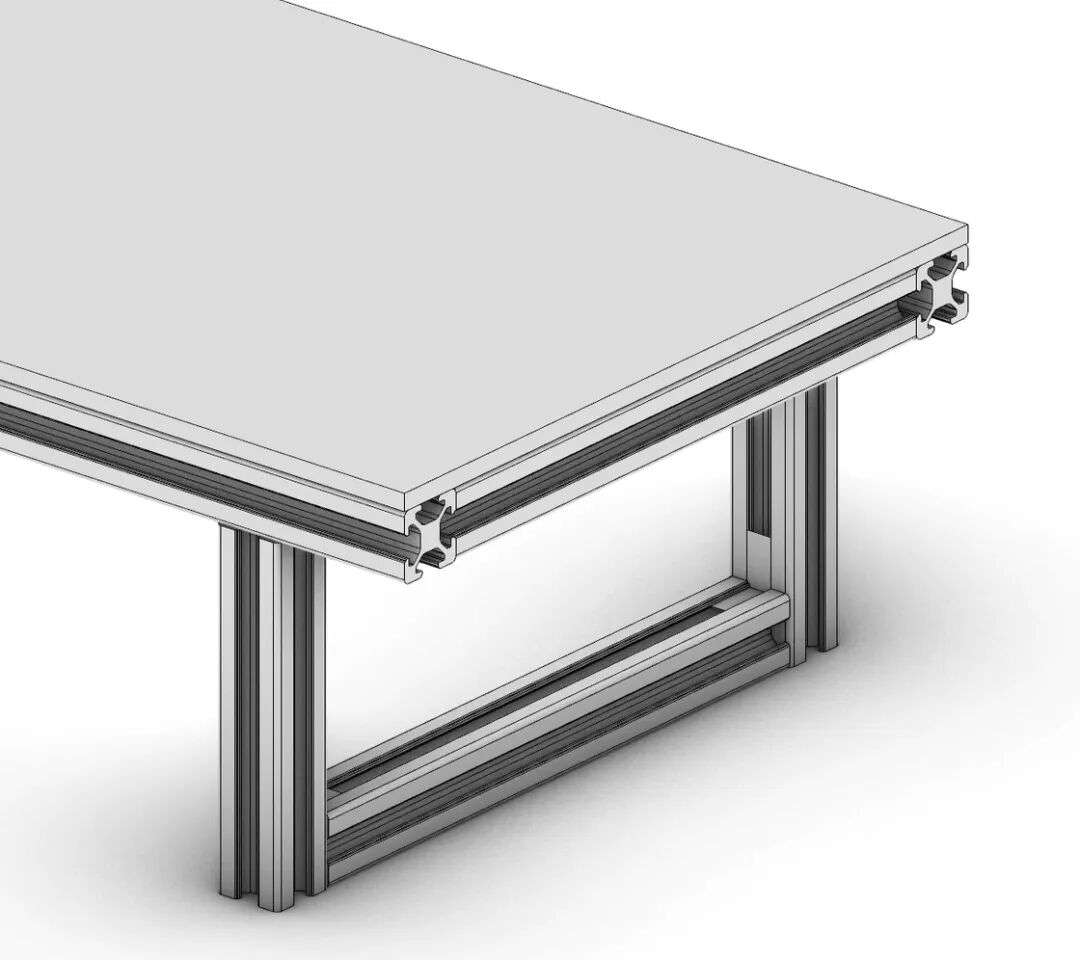

Rhino 里节点想的越明白，安装的时候麻烦就越少

Step 4 制作

按照设计图纸在淘宝上下单工具和配件之后，等到货就可以开始安装。这里踩到了一个坑，铝型材攻丝要选择 M6 的尺寸才能实现攻丝，而且攻丝的时候最好涂一些油，网络上有不少关于攻丝的 tips，这里就不赘述了。另外，双向棘轮真的是必备神器。
▍几个未来改进方向

灯带

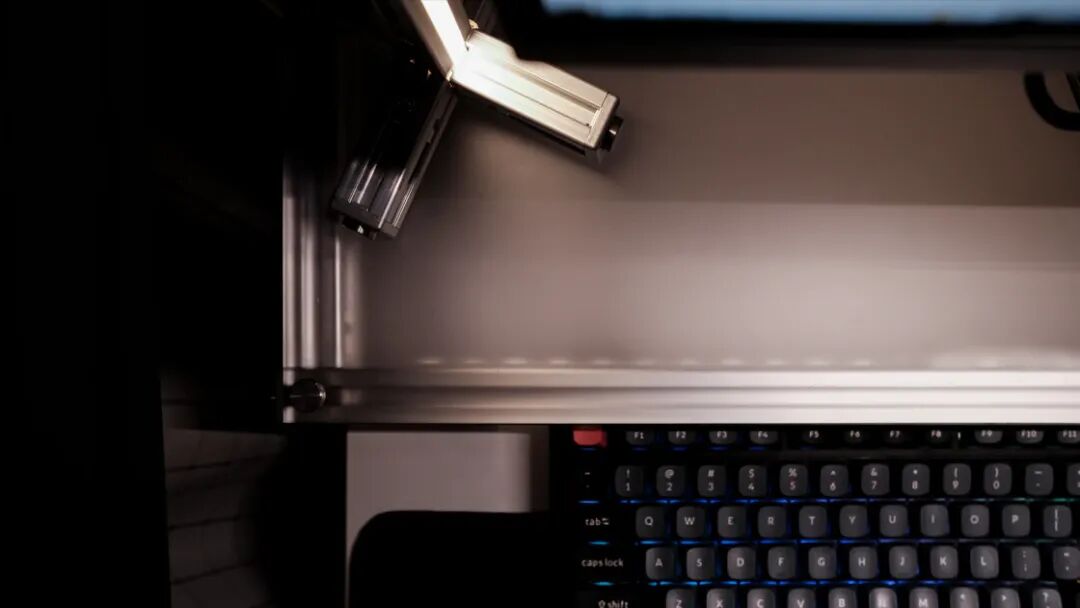

这次其实本来考虑做灯带，但是缺少成品产品，而且原本内侧的型材槽被结构梁打断，所以灯带的想法就没能落地，只是从公司去年的礼盒上拆下来了一个 1m 长的 LED 灯带随便塞进结构看了看效果。

其他标准连接件

这套设计用到的基本都是标准的铝型材配件，没有特殊的零件。但铝型材还有很大的设计空间，之后可以探索一些更有趣的连接件

3D 打印

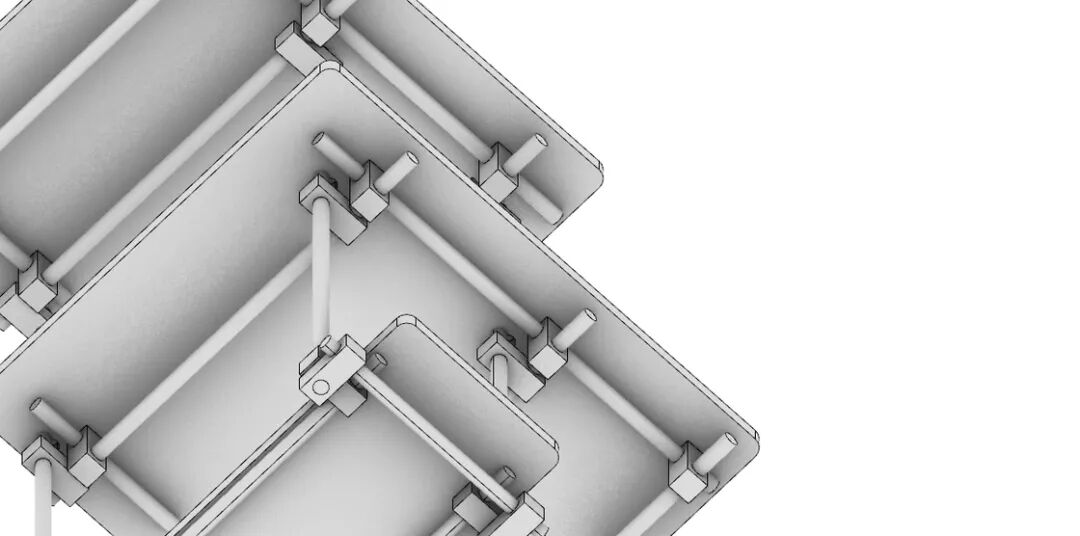

其实，铝型材内槽有很多可以设计的空间，比如设计标准的截面接口，就可以实现定制化的、挂在型材槽的配件，比如手机支架、笔记本支架等。下一步就打算通过淘宝打印一些组件试试看。

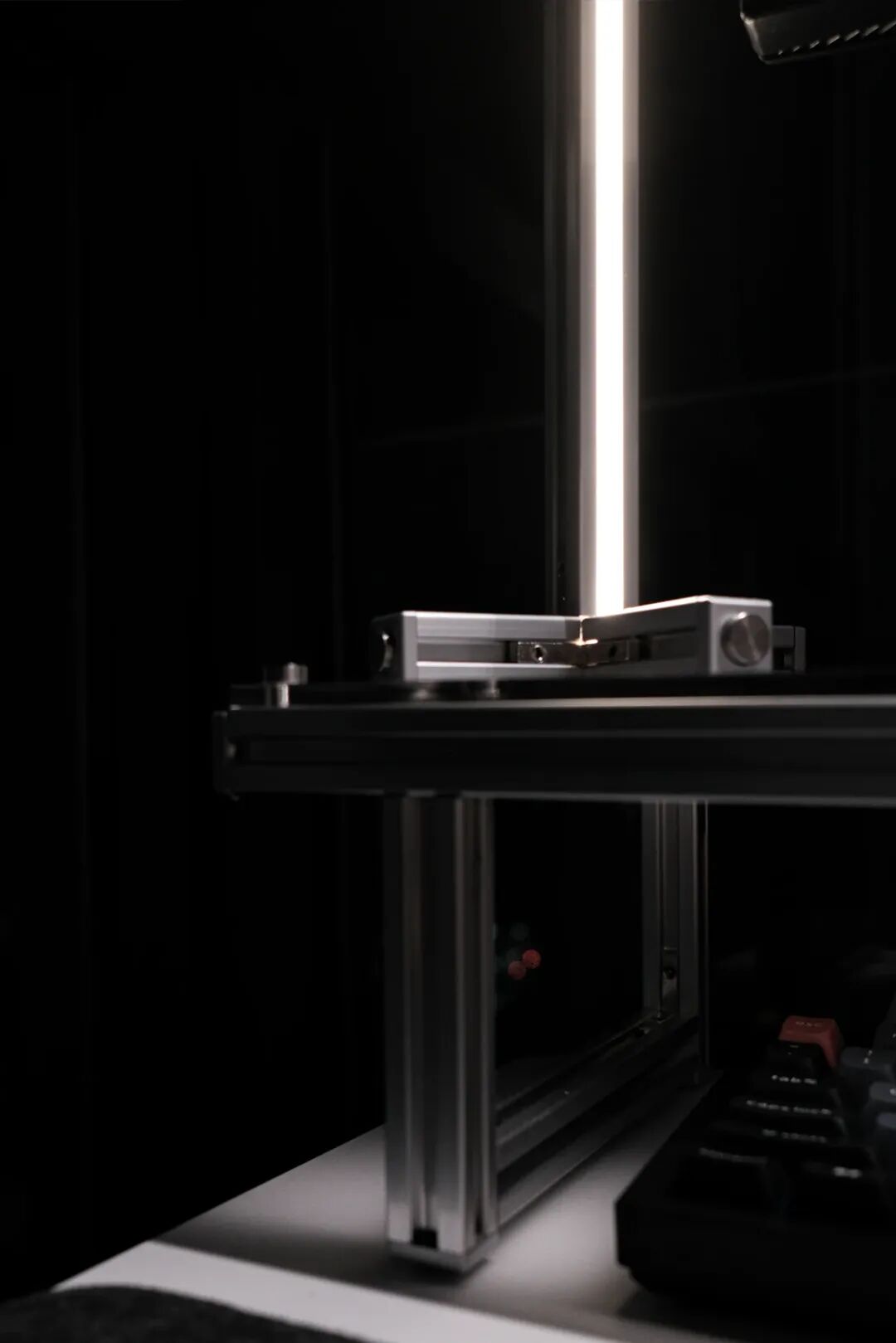

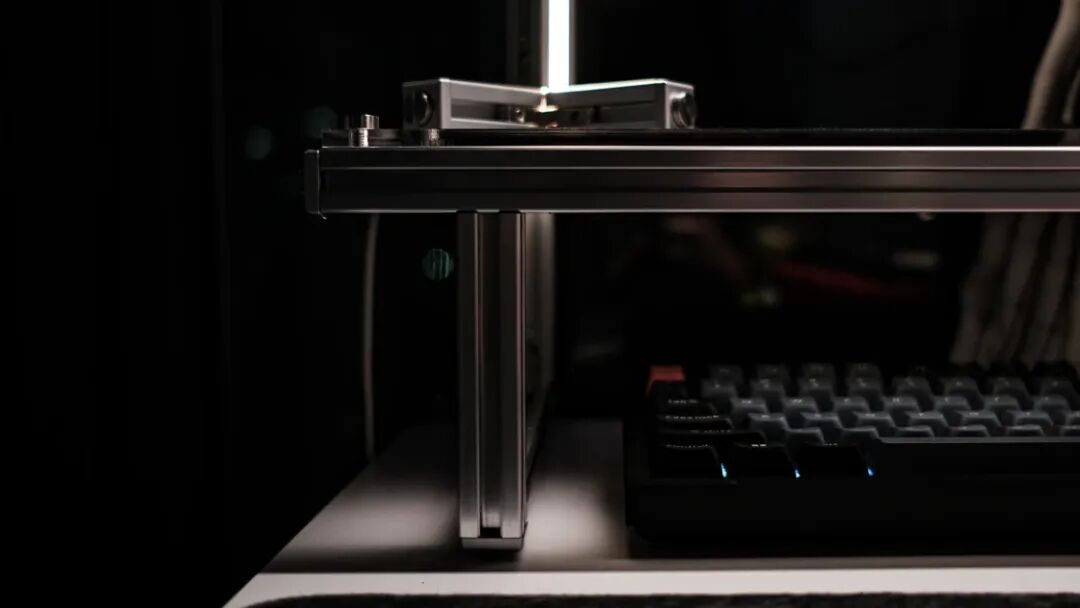

▍几张效果图
最后，剧透一下，下一个杯架采用了光轴的设计，做好后分享。
