数据库筑基课 - 行存之heap 表

背景

《数据库筑基课 - 大纲》

heap 表组织结构

简介

PostgreSQL heap表的显著特点是以无序、行的形式存储数据. 一条记录为一个整体插入到某个block的空闲位置(特殊情况: 当一条记录的变长类型字段内容超过toast_tuple_target尺寸时, 这些字段的内容将会被存储到toast空间, 这个以后再细说.), 如果只有insert操作, 看起来就像在数据文件末尾以append only的形式追加数据.

1、heap 表组织形式:

每个 heap 表对应一系列文件, 包括一系列数据文件(main), fsm文件, vm文件, init文件(仅unlogged表). 使用pg_relation_filepath(regclass)函数可以通过表名查询其对应的数据文件前缀.

其中单个数据文件的size上限是编译PostgreSQL软件时通过--with-segsize指定的, 默认为1GiB, 当写入的数据量超过1GiB时, 会自动创建新的数据文件, 文件名后缀以数字作为标记.

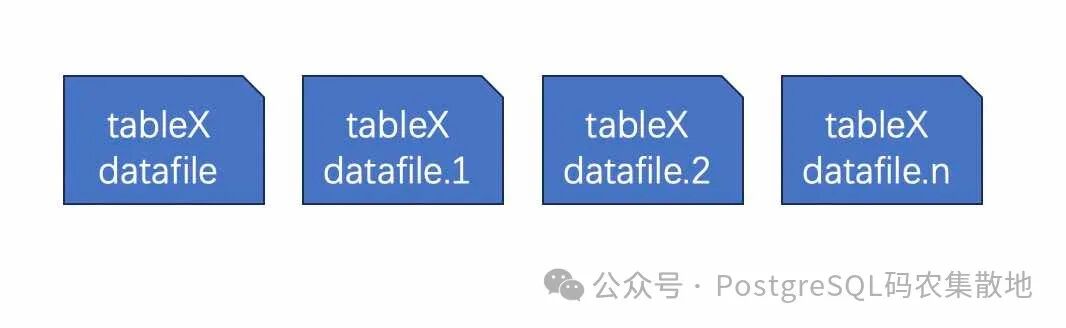

datafiles layout 如下

datafile 内部以block形式进行物理划分, 便于寻址(例如访问第10个数据块时, 使用读文件的系统调用, 将blocksize乘以blockid作为offset参数. 非常方便, 所以物理行号ctid其实就是blockNum,itemid/lpNum). 其中blocksize 在编译PostgreSQL软件时通过--with-blocksize指定.  默认为8KiB.

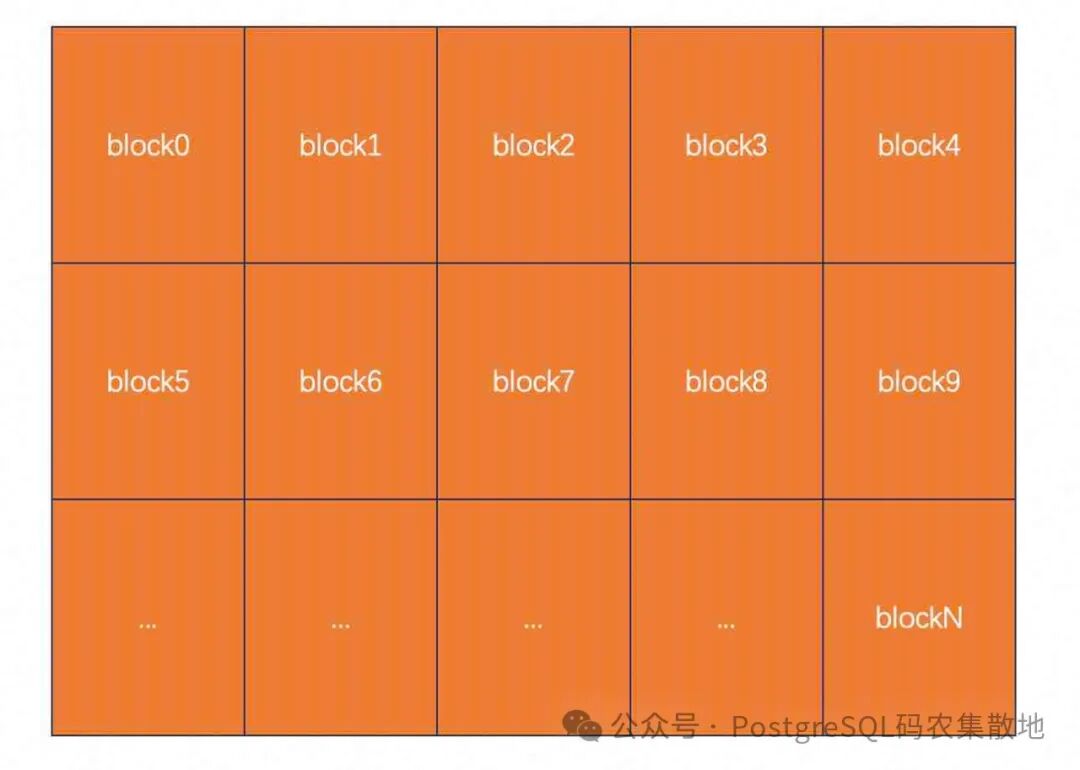

datafile layout 如下

寻址一条记录时, 不仅要知道其blockNum, 还需要知道其在block中的位置. lp(line point) 实际上就记录了这个位置(offset), 而lp自身的位置可以通过计算得到, 例如某个block内的第二条记录(lp2), 实际上就在block head + lp_size 的偏移处.

所以物理行号(ctid)就包含了blockNum和lpN

select ctid,* from tbl;
  返回
(0,1), ...
表示0号数据块, 第一条记录.

https://git.postgresql.org/gitweb/?p=postgresql.git;a=blob;f=src/include/storage/bufpage.h;hb=REL_17_STABLE

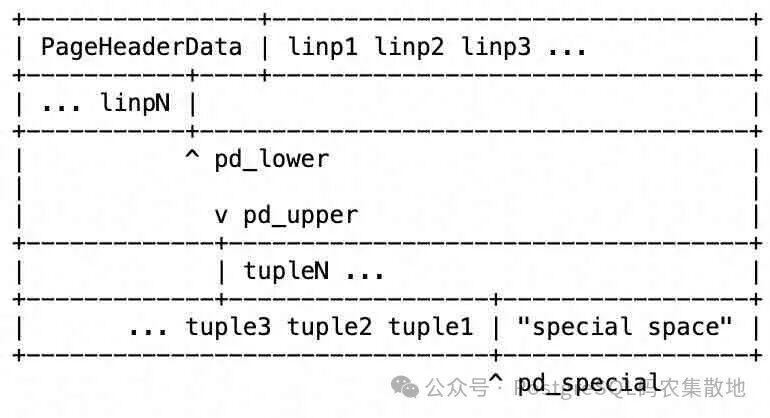

block layout 如下

2、查询寻址:

ctid (blockNum, itemid/lpNum)

可以直接通过ctid访问某一条记录, 实际上在索引里面 key存储的是索引字段/表达式相关值, value存储的是ctid, 回表时访问ctid指向的heap表中对应的记录(tuple/row).  是否需要回表(index only scan)? 通过VM文件blockNum对应bit value的值判断是否需要回表也需要用到ctid里的blockNum.

select * from table where ctid = '(1,9)';
  select * from table where ctid >= '(0,1)' and ctid < '(11,0)';

3、插入记录:

每个表的数据文件都有对应的fsm文件, 每个block的剩余空间用1个字节表示(如果当前值为10, 表示这个block的剩余空间为 10*blocksize/256).  fsm 使用binary tree的形式进行组织, 由于blocksize和层级都是已知的, 所以叶子结点的逻辑位置可以反推出其物理位置.  采用这个结构可以快速搜索和刷新每个block的剩余空间.

https://git.postgresql.org/gitweb/?p=postgresql.git;a=blob;f=src/backend/storage/freespace/README;hb=REL_17_STABLE

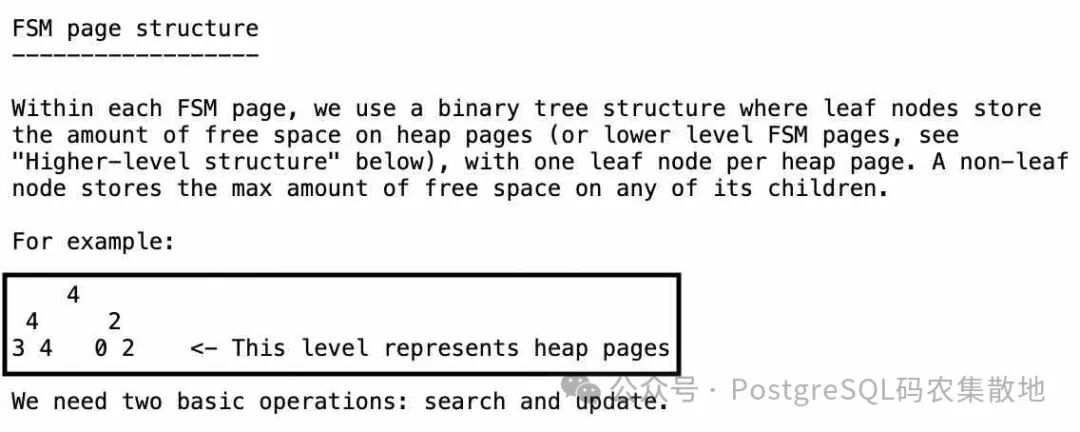

fsm layout 如下

插入时根据所需空间选择满足条件的blockNum.

4、更新记录:

注意Postgres Heap表的live tuple和dead tuple都存储在同一数据文件中, 更新记录时, 对老的记录进行打标, 同时会新写入一条记录到数据文件中.

所以更新会导致行号(ctid)的变化, 而索引中value存储的是ctid, 那是不是意味着所有的更新都会导致索引的更新? 为了减少索引的更新, PG引入了HOT-update的概念, 更新时优先在当前block中创建新的记录, 建表时通过设置fillfactor来决定每个block保留多少空间. 所以非索引字段更新频繁的表, 通过配置fillfactor达到HOT-update的效果, 可以显著提升update性能, 降低索引膨胀概率.

《PostgreSQL Heap Only Tuple - HOT (降低UPDATE引入的索引写IO放大)》

HOT-update的核心是: block 内的lp链条. 也就是deadtuple的lp本来指向的是dead tuple的offset, HOT-update后该lp会指向live tuple的lp.  因此, 虽然索引value里存储的是dead tuple的lp, 也能找到对应的live tuple.

HOT-update得以实现需要同时满足以下2个条件:

• 索引key没有更新.
• 索引value指向的dead tuple与更新后对应的live tuple在同一个block内.

5、垃圾回收(vacuum):

前面提到了Postgres的dead tuple和live tuple都混合在同样的数据文件中, 如果不及时清理dead tuple, 会导致数据文件膨胀, 引发不良后果包括 耗费更多的空间、内存, 性能下降等.

垃圾回收也是个重大课题, 下面简单分享一些点.

5.1、哪些dead tuple能被回收?

换句话说, 即 哪些tuple version可能被老的事务所用到?  以下xid snapshot中的olddest xid , 在此之后产生的dead tuple version都不能被回收:

long query pg_stat_activity: backend_xmin/backend_xid

long xact pg_stat_activity: backend_xmin/backend_xid

logical replication slot 依赖的解析wal需要的最老catalog dead tuple version pg_replication_slots: xmin

如果有standby, 并且开启了hot_standby_feedback, 那么从库的xid snapshot中的olddest xid, 也需要考虑进来.

所以我们经常会观察到一个现象, 当数据库中有长事务存在时, 如果在长事务开启后发生了大量的更新操作, 被大量更新的表必然会膨胀.

5.2、回收用到的内存多大合适?

这个考虑的是频繁更新的大表, 扫描heap表时 dead tuple 行号要记录在内存中, 在扫描对应索引时对索引的垃圾版本进行回收. 如果内存存不下表中的所有dead tuple行号, 索引可能会被扫描多遍, 垃圾回收就会非常耗时.

17以前的版本, 参考如下文章:

《PostgreSQL 垃圾回收参数优化之 - maintenance_work_mem , autovacuum_work_mem》

17版本开始进行了代码优化, 几乎可以忽略这个问题.

《PostgreSQL 17 preview - 使用TidStore数据结构存储dead tupleids, 提升vacuum效率, 为什么PG单表不建议超过8.9亿条记录?》

5.3、垃圾回收的自动任务调度相关参数(autovacuum)

在多长时间窗口内轮询一遍所有数据库, 检查哪些表需要进行垃圾回收: autovacuum_naptime

表的垃圾记录达到多少阈值后需要进行垃圾回收: autovacuum_vacuum_threshold / autovacuum_vacuum_scale_factor

扫描多少个block后进行sleep: autovacuum_vacuum_cost_limit / vacuum_cost_page_hit / vacuum_cost_page_miss / vacuum_cost_page_dirty

一次sleep多久: autovacuum_vacuum_cost_delay

5.4、垃圾回收工作进程的并行度

autovacuum_max_workers

注意目前单个表(到最小分区粒度)不支持并行, 目前仅支持: 多个表并行(到最小分区粒度), 单个表的多索引可以并行回收.

5.5、高频更新的表如何优化

表级别设置垃圾回收的阈值, 提高垃圾回收频率.

如果频繁更新的表是巨大的表, 建议分区.

使用nvme ssd, 低延迟、高IOPS、高吞吐的块设备.

5.6、膨胀了怎么收缩

如果业务可以暂停, 直接vacuum full.

如果业务不能暂停, 使用pg_repack之类的在线收缩工具.

优势 & 适合场景

不需要考虑写入位置, 写入速度快.

以tuple为最小粒度, 以block组织存储, 可以快速定位到一条记录的所有字段, 适合需要经常访问一条记录中多个字段的业务.

适合以OLTP为主的业务场景.

以append only形式追加存储, 配合timescaledb插件/分区表, brin块级索引, 适合时序类业务的热数据高速写入、以及时序数据的小范围检索与聚合分析场景.  配合parquet列存+对象存储, 适合时序类时间冷热分离压缩存储, 配合duckdb插件可以实现时序历史数据的高速分析.

劣势 & 不适合场景

dead tuple和live tuple都存放在数据文件中, 不适合高频更新+长事务的混合业务, 非常容易引起膨胀. 非要使用的话建议使用高级ssd并做好监控和处理预案(杀长事务/膨胀收缩等).

一条记录不能超过block size, 不适合超级大宽表业务.

以行为单位组织存储, 压缩率较低, 存储历史数据的成本较高. 访问少量字段并进行大量记录计算时无法使用CPU的批处理能力, 性能相比列存较差.  不适合以OLAP为主的业务场景.

DEMO

create table ... using heap;

heap为默认的tam时可以省略using heap.

扩展问题

为什么vacuum heap表只能从磁盘上回收最后一个数据文件末尾的完全空闲的block?

中间的block回收掉的话, 后面的block的位置会发生移动, 导致blockNum的变化, 而索引value里存储的是原来的blockNum, 通过索引将无法正确的访问到目标tuple.

例如索引value里存储的ctid是(10,9), 如果block 8物理空间被回收了, 那么(10,9)实际上访问的将会是(11,9).

而回收最后一个数据文件末尾的完全空闲的block不存在这个问题, 因为它后面没有block了.

扩展阅读

• ebook: PostgreSQL 14 internals https://postgrespro.com/community/books/internals
• ebook: https://www.interdb.jp/pg/
• manual: https://www.postgresql.org/docs/17/storage.html
• 代码: src/include/storage/bufpage.h
• 代码: src/backend/access/heap/heapam.c
• 代码: src/backend/storage/freespace
• 插件: contrib/pg_freespacemap
• 插件: contrib/pageinspect
• 插件: pg_repack
• SQL: create table ... using
• SQL: alter table alter column - set Storage PLAIN | EXTERNAL | EXTENDED | MAIN
• SQL: pg_relation_filepath(regclass)
• 概念: tuple | dead tuple | live tuple
• 概念: toast
• 概念: table access methods
• 概念: tid
• 概念: HOT-update
• 概念: vacuum
• 概念: blocksize
• 概念: fillfactor
• GUC: toast_tuple_target
• GUC: default_table_access_method
• GUC: enable_tidscan
• GUC: autovacuum_naptime
• GUC: autovacuum_vacuum_threshold / autovacuum_vacuum_scale_factor
• GUC: autovacuum_vacuum_cost_limit / vacuum_cost_page_hit / vacuum_cost_page_miss / vacuum_cost_page_dirty
• GUC: autovacuum_vacuum_cost_delay
• GUC: autovacuum_max_workers
• 存储引擎: zheap
• 存储引擎: zedstore
• 数据文件后缀: FSM , VM , INIT
• blog: 《PostgreSQL Free Space Map Principle》
• blog: 《PostgreSQL Heap Only Tuple - HOT (降低UPDATE引入的索引写IO放大)》
• blog: 《PostgreSQL物理"备库"的哪些操作或配置(例如hot_standby_feedback)，可能影响"主库"的性能、垃圾回收、IO波动》
• blog: 《PostgreSQL 垃圾回收参数优化之 - maintenance_work_mem , autovacuum_work_mem》
• blog: 《PostgreSQL 17 preview - 使用TidStore数据结构存储dead tupleids, 提升vacuum效率, 为什么PG单表不建议超过8.9亿条记录?》
