解读 Linux Cgroup 之 cpuset 子系统及其在 Docker 中的使用
GrissomFI约 10 分钟0. 相关文章
1. 背景与概述
在 Linux 系统中，cgroup（Control Groups）是一种用于限制、记录和隔离进程资源使用的机制。其中，cpuset 子系统主要用于管理 CPU 和内存节点的分配，可以有效实现资源隔离和性能优化。
在现代容器编排系统（如 Kubernetes）中，cpuset 的功能被进一步扩展，用于满足高性能计算（HPC）、实时任务和 NUMA 优化等场景的需求。本文将全面介绍 cpuset 的基本功能、在 Kubernetes 中的应用以及一些高级使用场景。
2. cpuset 子系统的基本功能
cpuset 提供了对 CPU 和内存节点的绑定与管理功能。
2.1 cpuset 的核心配置文件
cpuset 子系统的主要功能是管理进程可用的 CPU 和内存资源。以下是核心配置文件及其用途：
1.cpuset.cpus
指定任务可以运行的 CPU 核心。例如：
echo 0-3 > /sys/fs/cgroup/cpuset/mygroup/cpuset.cpus表示绑定到第 0 到第 3 个 CPU 核心。
2. cpuset.mems
指定任务可以访问的内存节点（NUMA 节点）。例如：
echo 0 > /sys/fs/cgroup/cpuset/mygroup/cpuset.mems2.2 cpuset 的状态文件
cpuset 子系统的状态文件提供了实际生效的资源范围，受父 cgroup 的限制。
cpuset.effective_cpus：显示当前 cgroup 实际可用的 CPU 集（受父 cgroup 的限制）。
cpuset.effective_mems：显示当前 cgroup 实际可用的内存节点（受父 cgroup 的限制）。
cat /sys/fs/cgroup/cpuset/mygroup/cpuset.effective_cpus# 输出: 2-3cat /sys/fs/cgroup/cpuset/mygroup/cpuset.effective_mems# 输出: 0
2.3 cpuset 的控制文件
cpuset 提供了多个控制文件，用于精细化管理 CPU 和内存资源分配：
cpuset.cpu_exclusive：设置为 1 时，此 cgroup 的 CPU 核心不能与其他 cgroup 共享。应用于需要专用 CPU 的场景，例如高优先级任务。
cpuset.mem_exclusive：设置为 1 时，此 cgroup 的内存节点不能与其他 cgroup 共享。用于隔离关键任务的内存访问。
cpuset.memory_migrate：设置为 1 时，当进程迁移到新绑定的内存节点时，自动迁移其内存页数据。在动态调整内存节点时非常有用。
cpuset.sched_load_balance：控制调度器是否对 CPU 核心进行负载均衡：
cpuset.memory_spread_page 和 cpuset.memory_spread_slab：控制内存页面和 slab 缓存是否在绑定的内存节点间均匀分布。这对均衡 NUMA 节点内存压力非常有效。
1：允许负载均衡（默认）。
0：禁止负载均衡，适用于实时任务。
2.4 其他配置
在 cpuset 子系统中，除了已经介绍的核心文件、状态文件和控制文件外，以下几个文件也值得关注，尤其在更细粒度的 CPU 和内存资源管理场景中有用。
2.4.1 cpuset.mem_hardwall
功能：
设置为 1 时，强制进程仅能访问绑定的内存节点，任何超出范围的内存访问都会失败。
设置为 0 时，则允许内存访问溢出到未绑定的节点。
用途：用于严格控制内存分配，适合高隔离要求的任务场景，例如实时计算或资源隔离测试。
2.4.2 cpuset.memory_pressure
功能：只读文件，用于显示当前 cgroup 内存的压力指标（通常为页面回收事件的统计）。
用途：用于监控内存负载情况，帮助调整任务分配。
示例：
cat /sys/fs/cgroup/cpuset/mygroup/cpuset.memory_pressure# 输出的值越高，表示内存压力越大。
2.4.3 cpuset.memory_pressure_enabled
功能：设置为 1 时，启用内存压力监控功能；设置为 0 时关闭。默认值为 0。
用途：启用后可以通过 cpuset.memory_pressure 文件获取实时的内存压力数据。
2.4.4 cpuset.sched_relax_domain_level
功能：
调整调度器中域关系的松弛级别，影响 CPU 调度粒度。值范围和含义如下：
-1：默认，调度器根据全局策略选择。
0：最严格，调度仅限于当前 CPU。
1 或更高：逐步放宽域松弛级别，允许更大范围的调度。
用途：用于调优 CPU 调度策略，适合对调度延迟敏感或多核通信的应用。
2.4.5 使用案例
动态内存监控与压力调整
通过启用 memory_pressure 和 memory_pressure_enabled，可以监控 cgroup 的内存压力并调整分配策略：
# 启用内存压力监控echo 1 > /sys/fs/cgroup/cpuset/mygroup/cpuset.memory_pressure_enabled# 查看当前内存压力cat /sys/fs/cgroup/cpuset/mygroup/cpuset.memory_pressure# 如果压力较高，可以扩展可用内存节点echo 0-2 > /sys/fs/cgroup/cpuset/mygroup/cpuset.mems
严格的内存和调度控制
结合 mem_hardwall 和 sched_relax_domain_level，实现对内存和调度的严格控制：
# 设置内存节点严格隔离echo 1 > /sys/fs/cgroup/cpuset/mygroup/cpuset.mem_hardwall# 限制 CPU 调度到当前 CPU 核心echo 0 > /sys/fs/cgroup/cpuset/mygroup/cpuset.sched_relax_domain_level
这些配置文件为 cpuset 提供了更多的精细化控制能力，适合多样化的场景，包括高性能计算（HPC）、实时应用优化以及资源隔离等复杂需求。
3. cpuset 的典型使用场景
3.1 资源隔离
为高优先级任务分配独占资源，避免受到低优先级任务的干扰。
3.2 NUMA 优化
在多 NUMA 节点系统中，将任务绑定到特定节点以减少跨节点内存访问的延迟。
3.3 高性能计算（HPC）
为计算密集型任务绑定一组连续的 CPU 核心，提升计算性能。
3.4. 实时任务
禁用负载均衡，确保任务始终运行在固定 CPU 核心上，满足实时性要求。
4. 实验：在 Docker run 中使用 --cpuset-cpus 和 --cpuset-mems 参数
本实验将指导你如何通过 cpuset-cpus 和 cpuset-mems 选项限制容器使用的 CPU 核心和 NUMA 节点，并在容器外验证其配置。
4.1. 查看系统 CPU 和 NUMA 信息
先确认系统的 CPU 核心和 NUMA 节点信息。
lscpuArchitecture: x86_64CPU op-mode(s): 32-bit, 64-bitAddress sizes: 46 bits physical, 48 bits virtualByte Order: Little EndianCPU(s): 32...NUMA:NUMA node(s): 2NUMA node0 CPU(s): 0-7,16-23NUMA node1 CPU(s): 8-15,24-31...
说明：
系统共有 32 个 CPU 核心（编号 0-31）；
存在 2 个 NUMA 节点；
node0 包含 CPU 核心 0-7,16-23；
node1 包含 CPU 核心 8-15,24-31。
查看 numa 信息
numactl -Havailable: 2 nodes (0-1)node 0 cpus: 0 1 2 3 4 5 6 7 16 17 18 19 20 21 22 23node 0 size: 128797 MBnode 0 free: 121323 MBnode 1 cpus: 8 9 10 11 12 13 14 15 24 25 26 27 28 29 30 31node 1 size: 129017 MBnode 1 free: 114372 MBnode distances:node 0 10: 10 211: 21 10
4.2 启动 Docker 容器，限制 CPU 核心和 NUMA 节点
启动容器并限制使用 CPU 核心 0-3 和 NUMA 节点 0。
docker run -it --rm --name cpuset-test --cpuset-cpus="0-3" --cpuset-mems="0" ubuntu:latest bashroot@f29891b16847:/# uname -aLinux f29891b16847 6.8.0-45-generic #45~22.04.1-Ubuntu SMP PREEMPT_DYNAMIC Wed Sep 11 15:25:05 UTC 2 x86_64 x86_64 x86_64 GNU/Linux# 注意不要退出容器
说明：
--cpuset-cpus="0-3"：限制容器只能使用 CPU 核心 0 到 3。
--cpuset-mems="0"：限制容器只能使用 NUMA 节点 0。
4.3 在主机上验证容器的配置
4.3.1 获取容器 ID
docker ps -l --format "{{.ID}}: {{.Names}}"f29891b16847: cpuset-test
4.3.2 验证 cpuset-cpus 和 cpuset-mems
使用 docker inspect 命令验证容器的 CPU 和内存节点限制：
docker inspect <container_id> --format 'CpusetCpus: {{.HostConfig.CpusetCpus}} CpusetMems: {{.HostConfig.CpusetMems}}'#输出docker inspect f29891b16847 --format 'CpusetCpus: {{.HostConfig.CpusetCpus}} CpusetMems: {{.HostConfig.CpusetMems}}'CpusetCpus: 0-3 CpusetMems: 0
4.3.3 通过 /sys/fs/cgroup 进一步验证
1. 获取容器的完整 ID：
docker inspect <container_id> --format '{{.Id}}'docker inspect f29891b16847 --format '{{.Id}}'f29891b16847ac394665c8d82591b9ed97380ea048f4f084541b73c0165429c0
2. 查看容器绑定的 CPU 和内存节点：
cat /sys/fs/cgroup/cpuset/docker/<container_id>/cpuset.cpuscat /sys/fs/cgroup/cpuset/docker/<container_id>/cpuset.memscat /sys/fs/cgroup/cpuset/docker/f29891b16847ac394665c8d82591b9ed97380ea048f4f084541b73c0165429c0/cpuset.cpus0-3cat /sys/fs/cgroup/cpuset/docker/f29891b16847ac394665c8d82591b9ed97380ea048f4f084541b73c0165429c0/cpuset.mems0
4.4 验证 NUMA 节点绑定
可以使用 taskset 查看容器内进程的 NUMA 绑定情况。
docker exec <container_id> ps -eo pid,comm | grep bash# 因为容器的 terminal 没有关闭，可以直接执行root@f29891b16847:/# ps -eo pid,commPID COMMAND1 bash15 psroot@f29891b16847:/# taskset -pc 1pid 1's current affinity list: 0-3
4.5 运行 CPU 密集型任务验证
为了验证容器确实使用了指定的 CPU 核心和 NUMA 节点，可以在容器内运行 stress 或其他 CPU 密集型任务：
apt update && apt install stress -ystress --cpu 4 --timeout 30
在宿主机上运行 pidstat，观察任务只使用了 CPU 核心 0 到 3：
ps -elf | grep stress0 S root 2646 2381 0 80 0 - 905 do_wai 03:13 pts/0 00:00:00 stress --cpu 4 --timeout 601 R root 2647 2646 79 80 0 - 905 - 03:13 pts/0 00:00:02 stress --cpu 4 --timeout 601 R root 2648 2646 80 80 0 - 905 - 03:13 pts/0 00:00:02 stress --cpu 4 --timeout 601 R root 2649 2646 80 80 0 - 905 - 03:13 pts/0 00:00:02 stress --cpu 4 --timeout 601 R root 2650 2646 80 80 0 - 905 - 03:13 pts/0 00:00:02 stress --cpu 4 --timeout 600 S root 2652 2146 0 80 0 - 1620 pipe_r 03:13 pts/0 00:00:00 grep --color=auto stresspidstat -t -p 2647 1Linux 6.8.0-45-generic (idc-154) 11/27/2024 _x86_64_ (32 CPU)03:13:34 AM UID TGID TID %usr %system %guest %wait %CPU CPU Command03:13:35 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:35 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:36 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:36 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:37 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:37 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:38 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:38 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:39 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:39 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:40 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:40 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:41 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:41 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:42 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:42 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:43 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:43 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:44 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:44 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress03:13:45 AM 0 2647 - 100.00 0.00 0.00 0.00 100.00 0 stress03:13:45 AM 0 - 2647 100.00 0.00 0.00 0.00 100.00 0 |__stress

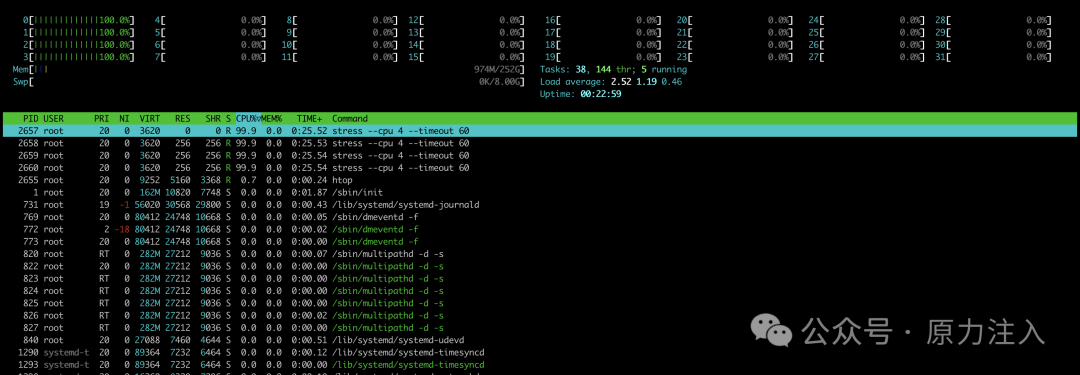

pidstat 不够方便，我们可以用 htop 观测。
如果我们在容器内使用更多 CPU 进行测试：

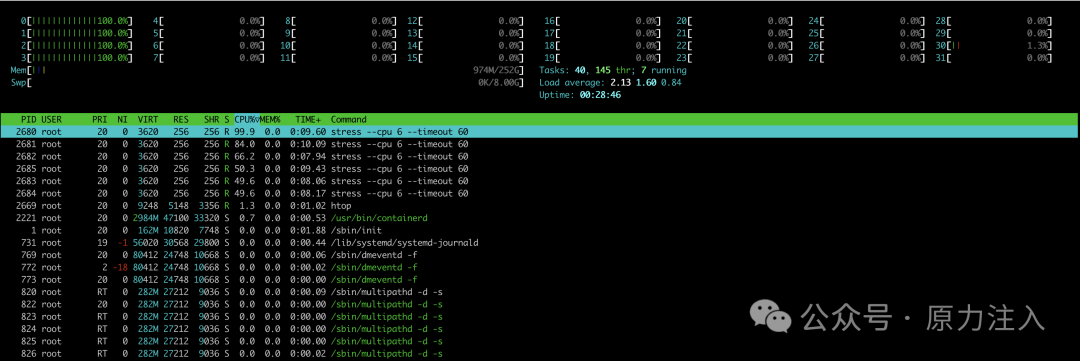

stress --cpu 6 --timeout 30htop 截图中，我们可以看到还是只有 4 个 CPU 被打满了。
参考
Redhat 资源管理指南 A.4. cpuset（https://docs.redhat.com/zh-cn/documentation/red_hat_enterprise_linux/7/html/resource_management_guide/sec-cpuset）
