女朋友说没找到好用的画ER图工具，于是我们自己手搓了一个！

超爱吃士力架2024年12月07日约 12 分钟

前言

学校数据库作业是让我们画一堆ER图，我对象把这个重任交给了我。起初我一听画er图嘛，那不简简单单，我没有很在意。直到我尝试花了一个之后，就已经过了一个上午，看着剩下的一堆和仅剩2天的时间，我天塌了.........女朋友觉得我不在意她，于是她和我说写不完了就分手吧！

于是我躺在床上幻想我们曾经的点点滴滴.............灵机一动那我们两个人写一个不就好了嘛，不仅可以增加我们团队开发项目的经验，还可以提高我们学习效率。沟通好之后直接开干！经历几天时间终于把工具做好啦，大家可以试试在线生成ER图工具

项目介绍

在数据库课程或毕业设计阶段，手绘ER图是否总是让你头疼不已？无论是老师布置的数据库设计任务，还是毕业项目中的系统建模，ER图似乎成了必经的难关。但你是否意识到，ER图其实与数据库中的表结构一一对应，难道我们真的需要一个个手动绘制表、字段和关系吗？答案是否定的！

为了解决这一难题，我们特别开发了一款 「在线SQL转ER图工具」。只需将你的SQL语句输入工具，它便能自动解析数据库表结构，精准生成专业的ER图。无论是创建表、设置外键约束，还是处理其他复杂的数据库结构，这款工具都能一键完成转化，让你轻松拥有清晰、规范的ER图。

我们深知，学校的数据库课程通常要求根据特定需求设计数据库并绘制ER图，许多同学因此苦恼不已。手动画图不仅耗时费力，还容易出错。我们开发这个工具，正是为了解决这一痛点。它不仅帮助你快速、准确地生成ER图，还让你能够专注于数据库设计的核心内容，而无需花费大量时间在绘图上。

无论你是数据库初学者，还是已经具备一定基础的学生，这款工具都能大幅提升你的工作效率，助你在数据库作业和毕业设计中游刃有余，轻松应对各种挑战。

立即试用我们的 「画ER图工具」，告别繁琐手绘，节省宝贵时间，让你的数据库设计更加高效与专业！

工具地址：在线SQL转ER图工具

有了这款工具，你将享受以下超赞优势：

「极速生成ER图」：只需复制粘贴你的SQL语句到工具里，立马自动解析生成ER图，省下大量手动绘图的时间。
「智能识别表结构和关系」：工具能精准识别SQL里的表定义、字段类型、约束条件等信息，自动生成关系图，细节一点不错过。
「易于理解和修改」：ER图清晰展示了各数据表之间的关系，帮你更好地掌握数据库结构。图形直观明了，修改起来也超级方便。
「轻松搞定作业难题」：不再为学校要求手动绘制ER图而头疼，有了这个工具，画图变得简单轻松，再也不用为此烦心啦！

在线SQL转ER图

SQL直接转ER图功能：

例如我现在有一段SQL语句，我想要把它转化为作业中需要用到的ER图效果：

-- 学生信息表CREATE TABLE `students`(    `id`              INT AUTO_INCREMENT COMMENT '学生ID',    `name`            VARCHAR(50)       NOT NULL COMMENT '姓名',    `gender`          ENUM ('男', '女') NOT NULL COMMENT '性别',    `birth_date`      DATE COMMENT '出生日期',    `email`           VARCHAR(100) COMMENT '邮箱',    `phone`           VARCHAR(20) COMMENT '电话',    `address`         VARCHAR(255) COMMENT '家庭地址',    `enrollment_date` DATE COMMENT '入学日期',    `status`          ENUM ('在校', '毕业', '退学') DEFAULT '在校' COMMENT '状态',    PRIMARY KEY (`id`)) COMMENT ='学生';
-- 课程信息表CREATE TABLE `courses`(    `id`          INT AUTO_INCREMENT COMMENT '课程ID',    `name`        VARCHAR(100) NOT NULL COMMENT '课程名称',    `description` TEXT COMMENT '课程描述',    `credit`      INT          NOT NULL COMMENT '学分',    `teacher`     VARCHAR(50) COMMENT '授课教师',    PRIMARY KEY (`id`)) COMMENT ='课程';
-- 学生选课记录表CREATE TABLE `student_courses`(    `id`          INT AUTO_INCREMENT COMMENT '选课记录ID',    `student_id`  INT NOT NULL COMMENT '学生ID',    `course_id`   INT NOT NULL COMMENT '课程ID',    `enroll_date` DATE COMMENT '选课日期',    `grade`       DECIMAL(5, 2) COMMENT '成绩',    PRIMARY KEY (`id`),    FOREIGN KEY (`student_id`) REFERENCES `students` (`id`) ON DELETE CASCADE,    FOREIGN KEY (`course_id`) REFERENCES `courses` (`id`) ON DELETE CASCADE) COMMENT ='选课记录';

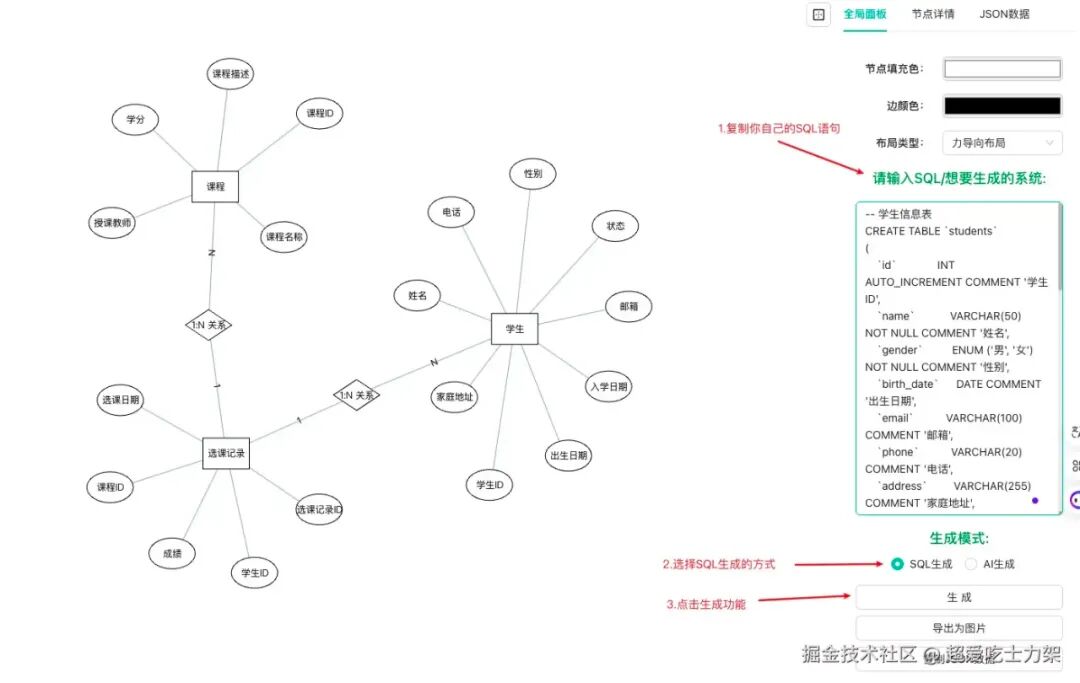

使用步骤如下：

将你的SQL复制到输入框中
选择使用SQL转为ER图的模式
点击生成按钮即可生成对应的ER图

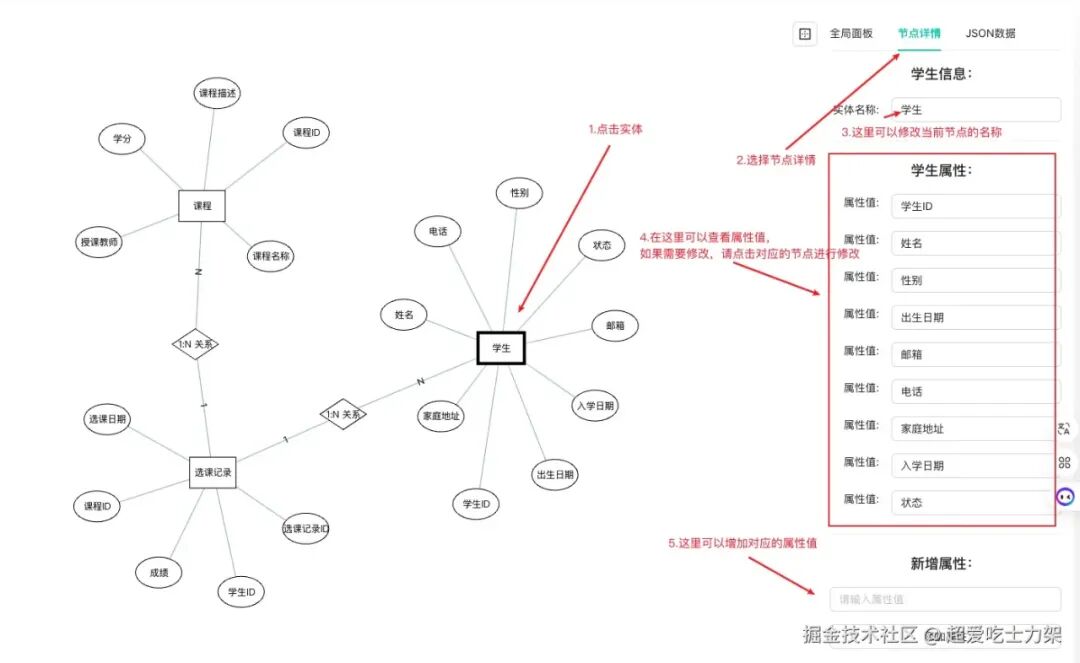

如果对图中的节点不满意，可以对对应的节点名称进行修改，操作步骤如下：

点击对应的节点
点击右上角的节点详情
修改对应的实体名称
可以查看实体对应的属性，如果需要修改对应的节点属性，请点击对应的节点再去修改实体名称
可以在右下角给实体新增属性，属性一般使用椭圆来表示

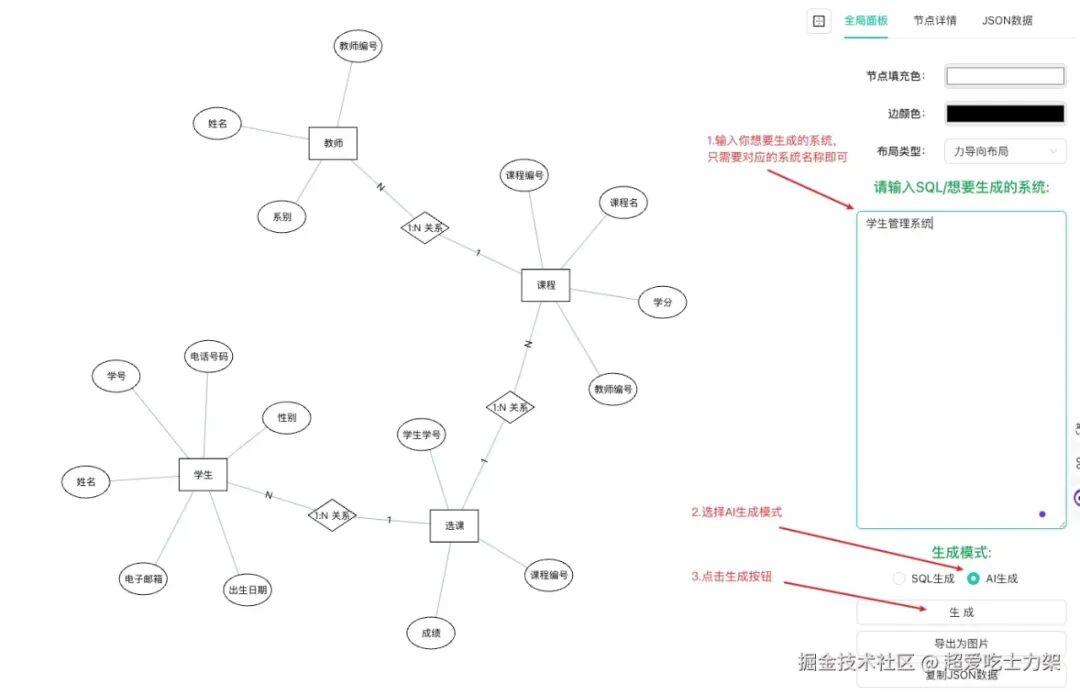

AI智能生成ER图

系统提供根据自然语言来直接生成对应的系统ER图功能，可用于快速完成作业，或者在没有SQL的情况下使用

在输入框输入对应的系统名称（只需要你想要生成的系统，例如学生管理系统）
在生成模式中选择使用AI来生成
点击生成按钮即可生成对应的系统ER图

技术相关(部分后端技术)

1. 解析sql语句

解析步骤

「预处理SQL语句」：去除SQL语句中的注释和空白字符。
「关键字检查」：对SQL语句中的关键字进行过滤。
「SQL语句解析」：使用SQL解析工具解析SQL语句，提取语法树或抽象语法树（AST）。
「遍历解析结果」：提取表名、字段信息以及字段注释。
「输出或存储解析结果」：最终将提取的表结构信息输出或存储。

1. 预处理SQL语句

在解析SQL语句之前，过滤SQL中的注释信息，避免它们干扰解析。常见的注释类型包括：

单行注释（-- 或 #）
多行注释（/*...*/）

使用正则表达式将注释部分去除：

String cleanSql = sql        .replace("\r\n\t", " ")        // 去除单行注释以 "--" 开头        .replaceAll("--.*?(\r\n|\n)", "")        // 去除单行注释以 "#" 开头        .replaceAll("#.*?(\r\n|\n)", "")        // 去除多行注释以 "/*...*/" 包含        .replaceAll("/\*.*?\*/", "");

2. 关键字检查(不重要)

在进行SQL解析之前，过滤SQL中的潜在风险，

SqlUtil.filterKeyword(cleanSql);

该方法会遍历SQL语句，检查是否包含在SQL_REGEX中定义的关键字。特殊情况如CREATE TABLE语句会被跳过检查，防止误报。其实这里不用处理，因为没有涉及对本地数据库的操作

3. SQL语句解析

使用SQL解析工具（如SQLUtils.parseStatements）将清理后的SQL语句解析为抽象语法树（AST）。在这里，我们使用了MySqlCreateTableStatement来解析CREATE TABLE语句：

List<SQLStatement> sqlStatements = SQLUtils.parseStatements(cleanSql, DbType.mysql);

解析后的SQL语句被转化为一系列的SQLStatement对象，其中包括各种类型的SQL语句（如CREATE TABLE、INSERT等）。

4. 遍历解析结果

得到SQL语句的抽象语法树后，接下来就是遍历树中的节点，提取所需的信息。我们首先检查当前的SQLStatement是否是CREATE TABLE语句，然后提取表名和字段信息。

for (SQLStatement sqlStatement : sqlStatements) {    if (sqlStatement instanceof MySqlCreateTableStatement) {        MySqlCreateTableStatement createTableStatement = (MySqlCreateTableStatement) sqlStatement;
        // 提取表名并去除反引号        String tableName = createTableStatement.getTableName().replaceAll("`", "");        System.out.println("Table Name: " + tableName);
        // 提取表注释        String tableComment = tableName; // 默认使用表名        if (createTableStatement.getComment() != null) {            SQLExpr commentExpr = createTableStatement.getComment();            if (commentExpr instanceof SQLCharExpr) {                tableComment = ((SQLCharExpr) commentExpr).getText().replaceAll("`", "");            }        }        System.out.println("Table Comment: " + tableComment);

这段代码提取了表名和表注释。若没有指定注释，默认使用表名作为注释。

5. 提取字段信息

在CREATE TABLE语句中，字段信息通常以SQLColumnDefinition的形式出现，我们通过遍历表中的元素列表来提取每个字段的名称和注释。

for (SQLTableElement element : createTableStatement.getTableElementList()) {    if (element instanceof SQLColumnDefinition) {        SQLColumnDefinition columnDefinition = (SQLColumnDefinition) element;
        // 提取字段名并去除反引号        String columnName = columnDefinition.getColumnName().replaceAll("`", "");
        // 提取字段注释        String columnComment = columnDefinition.getColumnName(); // 默认使用字段名称作为注释        SQLExpr commentExpr = columnDefinition.getComment();        if (commentExpr instanceof SQLCharExpr) {            columnComment = ((SQLCharExpr) commentExpr).getText().replaceAll("`", "");        }
        // 输出字段信息        System.out.println("    Column Name: " + columnName);        System.out.println("    Column Comment: " + columnComment);    }}

「完整代码：」

「工具类」

 /**     * sql操作工具类     *     *      */    public class SqlUtil    {        /**         * 定义常用的 sql关键字         */        public static String SQL_REGEX = "and |extractvalue|updatexml|sleep|exec |insert |select |delete |update |drop |count |chr |mid |master |truncate |char |declare |or |union |like |+|/*|user()";
        /**         * 仅支持字母、数字、下划线、空格、逗号、小数点（支持多个字段排序）         */        public static String SQL_PATTERN = "[a-zA-Z0-9_\ \,\.]+";
        /**         * 限制orderBy最大长度         */        private static final int ORDER_BY_MAX_LENGTH = 500;

        /**         * SQL关键字检查         */        public static void filterKeyword(String value) {            if (StringUtils.isEmpty(value)) {                return;            }            String[] sqlKeywords = StringUtils.split(SQL_REGEX, "\|");            for (String sqlKeyword : sqlKeywords) {                // 更新：跳过 CREATE TABLE 语句的检查                if (StringUtils.startsWithIgnoreCase(value.trim(), "CREATE TABLE")) {                    continue; // 如果是 CREATE TABLE 语句，跳过过滤检查                }                if (StringUtils.indexOfIgnoreCase(value, sqlKeyword) > -1) {                    throw new UtilException("参数存在SQL注入风险");                }            }        }

        /**         * 检查字符，防止注入绕过         */        public static String escapeOrderBySql(String value)        {            if (StringUtils.isNotEmpty(value) && !isValidOrderBySql(value))            {                throw new UtilException("参数不符合规范，不能进行查询");            }            if (StringUtils.length(value) > ORDER_BY_MAX_LENGTH)            {                throw new UtilException("参数已超过最大限制，不能进行查询");            }            return value;        }
        /**         * 验证 order by 语法是否符合规范         */        public static boolean isValidOrderBySql(String value)        {            return value.matches(SQL_PATTERN);        }

    }

  public static void parseMultipleSql(String sql) {            // 去除SQL中的注释            String cleanSql = sql                    .replace("\r\n\t", " ")                    // 去除单行注释以 "--" 开头                    .replaceAll("--.*?(\r\n|\n)", "")                    // 去除单行注释以 "#" 开头                    .replaceAll("#.*?(\r\n|\n)", "")                    // 去除多行注释以 "/*...*/" 包含                    .replaceAll("/\*.*?\*/", "");
            // 过滤SQL关键字并解析SQL语句            SqlUtil.filterKeyword(cleanSql);            List<SQLStatement> sqlStatements = SQLUtils.parseStatements(cleanSql, DbType.mysql);
            // 遍历所有SQL语句            for (SQLStatement sqlStatement : sqlStatements) {                // 检查是否为创建表语句                if (sqlStatement instanceof MySqlCreateTableStatement) {                    MySqlCreateTableStatement createTableStatement = (MySqlCreateTableStatement) sqlStatement;
                    // 提取表名并去除反引号                    String tableName = createTableStatement.getTableName().replaceAll("`", "");
                    // 提取表注释，若没有注释则使用表名作为默认值                    String tableComment = tableName; // 默认使用表名                    if (createTableStatement.getComment() != null) {                        SQLExpr commentExpr = createTableStatement.getComment();                        if (commentExpr instanceof SQLCharExpr) {                            tableComment = ((SQLCharExpr) commentExpr).getText().replaceAll("`", "");                        }                    }
                    // 输出表信息                    System.out.println("Table Name: " + tableName);                    System.out.println("Table Comment: " + tableComment);
                    // 遍历表的字段信息                    for (SQLTableElement element : createTableStatement.getTableElementList()) {                        // 检查是否为字段定义                        if (element instanceof SQLColumnDefinition) {                            SQLColumnDefinition columnDefinition = (SQLColumnDefinition) element;
                            // 提取字段名并去除反引号                            String columnName = columnDefinition.getColumnName().replaceAll("`", "");
                            // 提取字段注释，若没有注释则使用字段名称作为默认值                            String columnComment = columnDefinition.getColumnName(); // 默认使用字段名称作为注释                            SQLExpr commentExpr = columnDefinition.getComment();                            if (commentExpr instanceof SQLCharExpr) {                                // 如果字段有注释，则提取注释内容                                columnComment = ((SQLCharExpr) commentExpr).getText().replaceAll("`", "");                            }
                            // 输出字段信息                            System.out.println("    Column Name: " + columnName);                            System.out.println("    Column Comment: " + columnComment);                        }                    }                }            }        }

「测试：」

public static void main(String[] args) throws Exception {            String sql =                    "CREATE TABLE Employee\n" +                            "(\n" +                            "    id            INT PRIMARY KEY comment '主键ID',\n" +                            "    name          VARCHAR(100) comment '姓名'\n" +                            ") comment '员工';\n" +                            "CREATE TABLE Department\n" +                            "(\n" +                            "    id          INT PRIMARY KEY comment '主键ID',\n" +                            "    name        VARCHAR(100) comment '部门名称',\n" +                            "    location    VARCHAR(100) comment '位置'\n" +                            ") comment '部门';\n" +
                            "CREATE TABLE Project\n" +                            "(\n" +                            "    id          INT PRIMARY KEY comment '主键ID',\n" +                            "    name        VARCHAR(100) comment '项目名称',\n" +                            "    budget      DECIMAL(10, 2) comment '预算'\n" +                            ") comment '项目';\n" +                            "CREATE TABLE Employee_Project\n" +                            "(\n" +                            "    employee_id INT comment '员工ID',\n" +                            "    project_id  INT comment '项目ID',\n" +                            "    hours       INT comment '工作小时数',\n" +                            "    PRIMARY KEY (employee_id, project_id)\n" +                            ") comment '员工-项目关系表';\n";
            parseMultipleSql(sql);    }

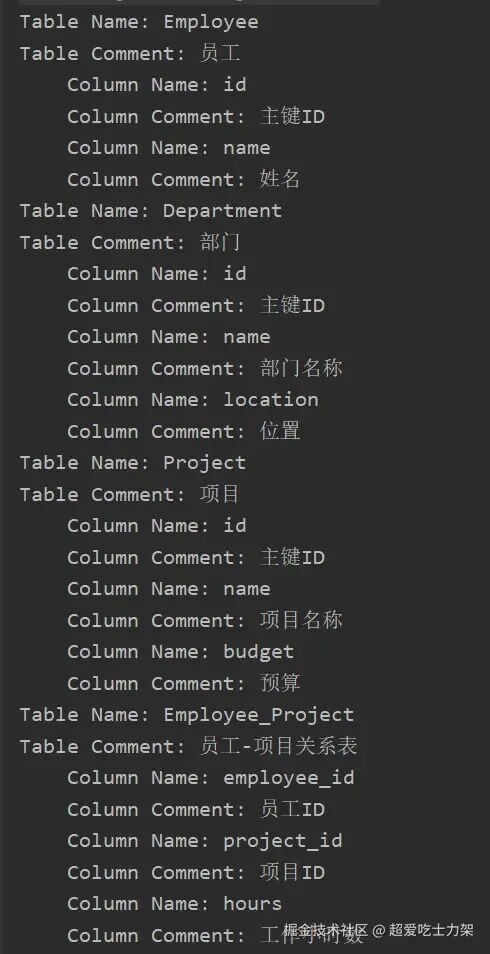

「运行结果：」

采用设计模式ER图转换工具的设计

策略模式（Strategy Pattern）

「概述」

策略模式定义了一系列算法，将每个算法封装起来，并使它们可以互换。这种模式使得算法可以独立于使用它的客户端变化。

接口定义
```
ErConversionStrategy
```
接口定义了生成ER图的基本方法。

public interface ErConversionStrategy {    GraphData generateErDiagram(String userInput) throws Exception;    int key();}

具体策略实现

@Componentpublic class SqlErConversionStrategy implements ErConversionStrategy { /* ... */ }
@Componentpublic class AiErConversionStrategy implements ErConversionStrategy { /* ... */ }

SqlErConversionStrategy：基于SQL解析生成ER图。
AiErConversionStrategy：利用AI模型生成ER图。

「优点」

「灵活性高」：可以根据不同的业务需求（如不同的转换方式）轻松切换策略。
「易于扩展」：添加新的转换策略，只需实现 ErConversionStrategy 接口，无需修改现有代码。
「单一职责」：每个策略类只负责一种转换方式，职责清晰。

「实现流程」

「定义接口」：ErConversionStrategy 定义了生成ER图的方法。
「实现具体策略」：不同的转换方式（如SQL解析、AI生成）通过实现该接口来提供具体的实现。
「客户端使用」：ErController 通过工厂获取具体的策略并调用其方法生成ER图。

工厂模式（Factory Pattern）

「概述」

工厂模式定义了一个用于创建对象的接口，让子类决定实例化哪一个类。工厂模式使一个类的实例化延迟到其子类。

工厂类
```
ErConversionStrategyFactory
```
负责管理和提供不同的
```
ErConversionStrategy
```
实例。

@Componentpublic class ErConversionStrategyFactory implements InitializingBean {    @Resource    private ApplicationContext context;
    private static final Map<Integer, ErConversionStrategy> strategies = new HashMap<>();
    public static ErConversionStrategy getStrategy(int businessType) {        ErConversionStrategy sqlStrategy = strategies.get(businessType);        ThrowUtils.throwIf(sqlStrategy == null, new BusinessException("业务类型无效"));        return sqlStrategy;    }
    @Override    public void afterPropertiesSet() throws Exception {        Map<String, ErConversionStrategy> beansOfType = context.getBeansOfType(ErConversionStrategy.class);        beansOfType.values().forEach(strategy -> strategies.put(strategy.key(), strategy));    }}

「获取策略」：通过 getStrategy 方法，根据业务类型（businessType）获取相应的策略实例。

「优点」

「集中管理」：所有策略实例的创建和管理集中在工厂类中，便于维护和扩展。
「解耦」：客户端（如 ErController）无需知道具体的策略实现，只需通过工厂获取所需策略，降低了耦合度。
「灵活性」：可以根据需要动态添加或移除策略，而不影响客户端代码。

「实现流程」

「初始化」：ErConversionStrategyFactory 在 Spring 容器初始化时，通过 afterPropertiesSet 方法获取所有 ErConversionStrategy 的实现并存入 strategies 映射。
「获取策略」：客户端通过调用 getStrategy 方法，传入业务类型，工厂返回相应的策略实例。
「使用策略」：客户端使用获取到的策略实例执行具体的转换逻辑。

依赖注入（Dependency Injection）

「概述」

依赖注入是一种设计模式，通过将对象的依赖关系从代码中移除，转而通过外部注入，使得系统更加模块化、易于测试和维护。

Spring 框架：使用 @Component，@Resource等注解实现依赖注入。

@Componentpublic class ErConversionStrategyFactory implements InitializingBean {    @Resource    private ApplicationContext context;    // ...}
@Componentpublic class AiErConversionStrategy implements ErConversionStrategy {    @Resource    private ChatLanguageModel chatLanguageModel;    @Resource    private CurrencyService currencyService;    // ...}
@RestController@RequestMapping("/er")public class ErController {    @Resource    private ChatLanguageModel chatLanguageModel;    // ...}

「优点」

「松耦合」：对象之间的依赖关系由框架管理，减少了类之间的直接依赖。
「易于测试」：可以方便地替换依赖对象为mock对象，进行单元测试。
「模块化」：各个模块之间通过接口和依赖注入进行通信，增强了系统的模块化程度。

单例模式（Singleton Pattern）

「概述」

单例模式确保一个类只有一个实例，并提供一个全局访问点。

Spring Bean
```
ErConversionStrategyFactory
```
作为 Spring 容器中的单例 Bean，确保在整个应用中只有一个工厂实例。

@Componentpublic class ErConversionStrategyFactory implements InitializingBean {    // ...}

「优点」

「节省资源」：避免了多次创建工厂实例，节省内存和资源。
「全局访问」：通过工厂的静态方法 getStrategy，可以在任何地方方便地获取策略实例。

通过结合策略模式和工厂模式，ER图转换工具实现了高度的灵活性和可扩展性。依赖注入和单例模式进一步提升了系统的模块化和资源管理效率。这种设计不仅符合面向对象设计原则（如开闭原则和单一职责原则），如果女朋友嫌弃功能不齐全不够好可以直接加呢！这样不会破坏其他的部分，还为可以避免未来吵架呢，哈哈哈。

「整体架构流程」

「用户请求」：ErController 接收到生成ER图的请求，包含SQL语句和业务类型。
「获取策略」：ErController 通过 ErConversionStrategyFactory 根据业务类型获取相应的策略实例。
「执行转换」：策略实例（如 SqlErConversionStrategy 或 AiErConversionStrategy）执行 generateErDiagram 方法，生成ER图数据。
「返回结果」：ErController 将生成的ER图数据封装到 BaseResponse 中返回给客户端。

最后

由于时间关系这里先介绍这么多，产品还在继续开发中。如有问题希望大家积极反馈哦！！！
