01 银河通用机器人推出Code-as-Monitor

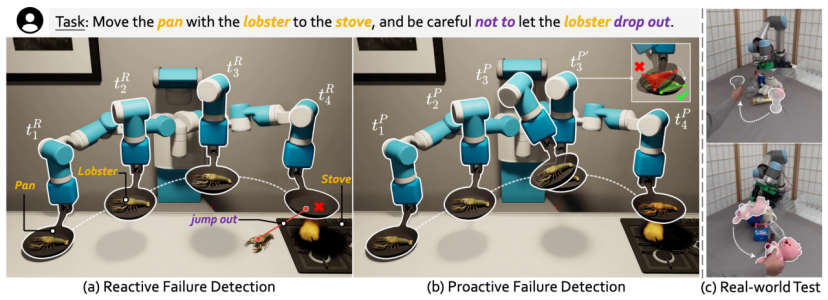

想象机器人端着一口装有龙虾的锅，正将它移动到灶台上方。突然，龙虾跳了出来，或者锅一歪，龙虾滑落了。现实中，机器人常面对不可预见的意外。如何快速发现已发生的事故？（被动检测Reactive Failure Detection）如何提前避免可预见的失败？（主动检测，Proactive Failure Detection）在开放世界中，这两种错误检测都具有挑战性，因为环境复杂且充满未知，错误类型无法完全预定义。
为了解决这个问题，银河通用提出了代码监控器（CaM），利用视觉语言模型（VLM）对开放场景进行Reactive和Proactive的故障检测。CaM将这两个任务表述为一组统一的时空约束满足模型，它可以被VLM精确地转换为可执行程序。这种可视化程序可以验证实体（例如机器人、对象、部件），在执行期间或之后是否达到所需的状态（即满足约束），从而立即进行故障检测。

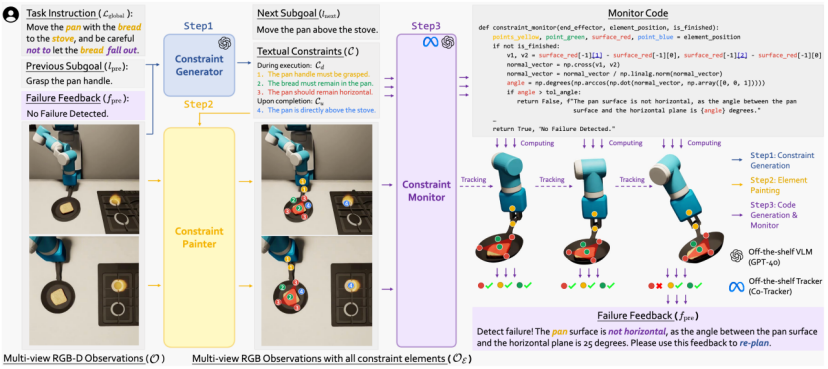

CaM包含三部分：
约束生成器根据任务指令和已有信息，通过多个视角推导出下一个子目标和相关的文本约束。
Painter将这些约束转化为约束元素，并将它们映射到图像中，形成可视化的约束。
监控器根据这些图像生成监控器代码，并实时跟踪任务执行情况。如果任务执行过程中违反了某个约束，监控器会输出失败的原因并触发任务的重新规划。
研究者将图像中与约束相关的物体或部分提取为更简洁的几何元素（如点、线、面）。通过跟踪和评估这些几何元素在时空中的变化，可以有效地监控约束是否被满足。约束元素的检测和跟踪依赖于这篇工作提出的ConSeg模型和现有的跟踪模型，确保监控的速度和准确性，并能实现开放场景自适应。VLM通过文本约束、子目标的起始帧、相关约束元素的可视化提示生成代码执行监控，生成的监视代码可直接执行。通过跟踪约束元素，系统可实时检测故障，无需重新调用VLM。
这种简化的方法使得开放场景故障检测成为可能，尤其是在面对未知的物体和场景时（得益于约束元素结构化的关联性），并且依赖于VLM提供的丰富先验知识，保持了高效的检测精度和实时执行能力。研究者在三个模拟器（CLIPort、Omnigibson 和 RLBench）以及一个真实世界实验室环境中，进行了实验，涵盖了不同的任务（如挑选和放置、铰接物体、工具使用）、机器人平台（如UR5、Franka）及末端执行器（如吸盘、握把、灵巧手）。实验结果表明，CaM具有良好的可推广性，能够实时进行被动和主动的故障检测。在面临严重干扰的情况下，CaM的成功率提高了28.7%，而执行时间减少了31.8%。此外，CaM还可以与现有的开环控制策略结合，形成一个闭环系统，在充满动态变化和人为干扰的复杂场景中，执行长时间的任务。
对此，研究者提出以下问题：
CaM模型：是否能在不同的机器人、末端执行器和物体之间实现灵活的故障检测，既能反应已发生的失败（被动检测），又能预测未来的潜在失败（主动检测），并在模拟器和真实世界中都有效？
ConSeg模型：能否为机器人在不可见的场景中推断出多粒度的约束感知（例如不同层次的限制，如物体的表面、边界等）？
02 可执行程序助力实时监测
在所有图像中，CaM使用独特的颜色和数字标签来标注约束元素，这些图像随后作为Visual Prompt，输入到GPT-4o模型中生成监控代码。生成的监控代码会接受元素的三维位置作为输入并进行计算（如使用numpy进行算术运算），以评估执行过程中的时空约束是否被满足。如果计算结果偏离预设公差（如允许15°以内的误差），代码会返回一个标识预测会失败或已经失败的布尔值False，并附带一个字符串说明失败的原因。为了提高效率，研究者使用CoTracker来追踪这些元素的位置，从而实现实时故障检测，而无需频繁地调用VLM（视觉语言模型），减少了计算开销。
通过监测元素的当前位置和历史轨迹，CaM能够有效处理高精度的任务（如要求移动2厘米或旋转180°的任务）。通过代码中约束元素的结构化关联（如计算平面表面元素与z轴之间的夹角来判断平移是否为水平），以及VLM丰富的先验知识，这一方法的泛化性很强。对于长时间操作任务，例如“用面包把锅移到炉子上，小心不要让面包掉出来”，也能够适用。
具体来讲，CaM包括三个主要模块：约束生成器（Generator）、Painter和监视器（Monitor）。机器人通过摄像头从两个角度（前方和顶部）获取环境信息（记作O）。系统的输入包括：
RGB图像（O）：来自摄像头的实时环境数据；
任务指令（Lglogal）：描述整个任务的目标和要求；
子目标（lpre）：任务执行过程中的中间步骤；
失败反馈（fpre）：来自监视器的反馈，说明之前子目标是否成功完成以及失败的原因。
这些输入会被传入约束生成器，它根据这些信息生成下一个子目标（lnext）和相关的文本约束（c），指导机器人执行下一步任务。这个过程通过不断反馈和调整任务中的子目标与约束，帮助机器人在执行过程中保持目标的正确性和高效性。
Cd表示子目标执行期间必须保持的约束（如必须抓住锅柄，面包必须留在锅内，锅在转移期间应保持水平），Cu表示子目标完成时必须满足的约束（如锅应直接在炉子上方），通过结合这两类约束，CaM将主动检测和被动检测统一为特定于任务的、情境感知的约束满意度问题。
在Painter中，每个文本约束（如Cd或Cu中的约束c）都生成相应的约束元素。这些元素由三维点组成，可以更简洁地表示与约束相关的实体或它们的部分。例如，面包和锅上的绿点之间的恒定距离决定了面包是否会保持在锅中。接下来，研究者将这些生成的元素汇总到一个最终集合中，并在所有视图中进行数值标注，最终生成视觉提示图像O。
03 VLM注入先验知识，助力泛化性
在监控器中，研究者将下一个子目标（lnext）、文本约束（C）和观察结果提供给GPT-4o。这些输入帮助进行约束感知的可视化编程，从而生成监控器代码。代码的工作内容为：
接收元素的三维位置并进行算术运算，然后判断任务是否失败。
如果任务失败，代码返回一个布尔值（True/False）来表示失败，并给出失败的原因（字符串描述）。
在执行子目标时，监控器会持续跟踪这些元素，评估它们的时空变化。如果代码返回False（表示任务失败），机器人立即停止执行，并将失败原因反馈给规划系统，进行重新规划。如果返回True，则认为任务已成功完成。这个过程会不断循环。研究者使用了三个模拟器和一个真实世界的设置来评估CaM：
CLIPort：使用UR5臂和吸盘工具，配合预训练策略执行任务。
Omnigibson：使用抓取机器人控制任务。
RLBench：使用带抓手的Franka臂进行任务控制。
真实世界：使用带Leap Hand的UR5臂，通过开环策略（DexGraspNet 2.0）控制。
为了评估模型的表现，研究者在不同的环境中引入了干扰，导致任务失败，并根据影响的约束进行分类，如点、线、面等。研究主要评估了任务的成功率、执行时间和Token使用情况。（实验没有评估故障判断的准确率，因为监控代码是实时运行的，无法用传统的“成功率”来衡量。）研究者使用DoReMi（DRM）作为所有Setting的Baseline，它通过视觉问答（VQA）频繁查询来检测任务中的中间故障。此外，在CLIPort环境中还包括了Inner Monologue，该Baseline仅在每个子目标完成时检测是否失败。
模拟器 - CLIPort结果
研究者在CLIPort中评估两个任务，按顺序堆叠和扫描一半的块，成功率和执行时间都有显著提高。
按顺序堆叠，成功的定义为在70秒内正确堆叠块。机器人必须按指定的顺序堆叠块，包括两个点级干扰：(a)每步概率为p，吸盘可能释放一个块，导致其下降；(b)放置位置被[0,q]cm的均匀噪声干扰，可能导致塔倒塌。
扫描一半的块：预训练训练策略中机器人有扫描所有块的倾向，机器人必须确定何时停止，在30秒内将一半的块（±10%）扫描到指定的颜色区域。只有达到这些标准，才能取得成功。

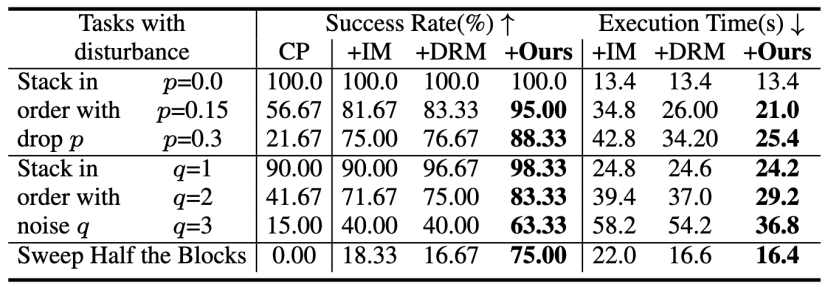

代码可以更好地监控3D空间关系，在“有序堆叠”中最严重的干扰（p=0.3，q=3）下，CaM的成功率比DoReMi高17.5%；带有元素的代码可以使得计数更准确，在“扫描一半的方块”中，CaM的平均成功率比DoReMi高出4.5×。计算指定曲面区域中的块点比直接使用VLM进行计数可以提供更准确的结果，从而能够更精确地停止策略以完成任务。
模拟器 - Omnigibson仿真
在Omnigibson的实验中，研究者设计了三个任务，每个任务包括一个无干扰试验和三个特定干扰试验：
插笔（点干扰）：将笔插入支架
笔在抓取过程中移动 - 笔在运输过程中放下插入 - 支架移动
放书（线干扰）：将书垂直放在书架上
在抓取过程中书随机旋转 - 端执行器关节随机驱动改变书的姿态 - 书放置后水平重定向
倒茶（面干扰）：从茶壶倒入茶杯，遇到表面干扰
茶壶在移动时向前/向后倾斜 - 端执行器接头在移动时引起茶壶横向倾斜 - 茶壶在浇筑过程中返回到水平位置
实验结果表明，与频繁调用 VLM 的Baseline（DoReMi）相比：
能够检测更复杂的错误类型：只有Code-as-Monitor能够检测出“端茶倒水”任务中的面级别干扰错误
时间和计算开销更低：执行时间减少了34.8%，token数量减少了52.2%
带有元素的代码可以检测到更丰富的故障，且计算成本较低。与DoReMi相比，只有CaM可以检测到“倒茶”中表面干扰引起的故障。原因是茶壶的螺距和滚动角度的变化很难通过VQA（VLM查询）来检测到，这导致DoReMi在此任务中的成功率为0%；同时，由于VLM对单个图像的时空理解有限，DoReMi的成功率有时低于单独的ReKep。另外，与DoReMi相比，CaM的执行时间减少了34.8%，token计数减少了52.2%。这种改进源于主动故障检测，它可以实时防止提前发生更严重的故障，以便及时重新规划，同时对每个子目标只生成一次代码。
真实世界模拟结果
研究者在真实世界中评估了两个任务：
简单的拾取与放置任务：机器人有70秒的时间来拾取物体并将其放到指定位置。任务中有两个干扰因素：
在抓取时，物体会被移动；
在移动过程中，物体可能从机器人的手中掉落。
评估了四种不同类型的物体（例如，可变形物体、透明物体等），每种物体类型选择了3个样本，每个样本进行了10次试验。
推理选择与放置任务：在同样的干扰条件下，机器人执行较长时间的任务，任务中包含一些模糊的术语（例如，“水果”、“动物”）。研究者在杂乱的场景中测试了两个长期任务，每个任务执行了10次试验。

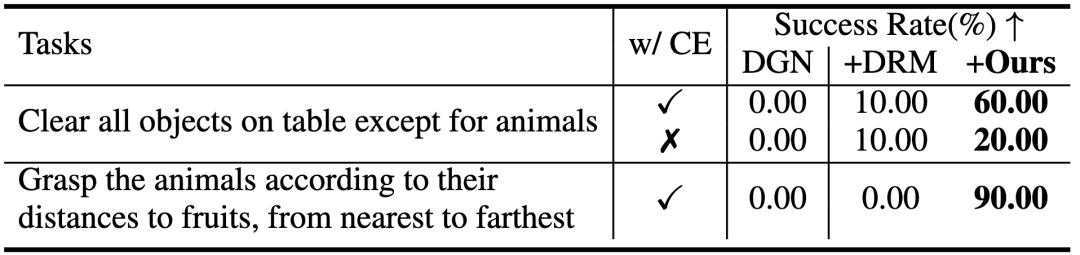

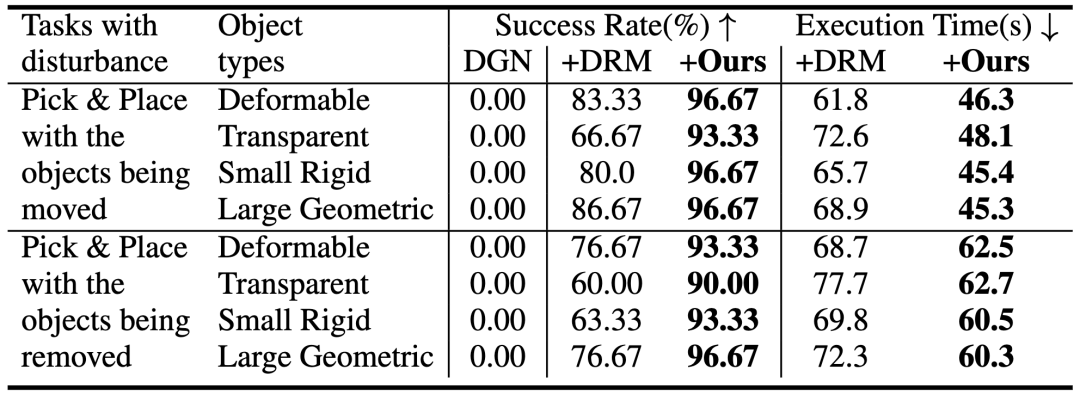

元素通常指的是抽象的约束条件和与之相关的实体。在简单的挑选和放置任务中，CaM比DoReMi的成功率提高了20.4%。研究者发现，通过抽象化和约束相关的实体或部分，去除了不必要的视觉细节，这使得系统能够更好地适应看不见的场景中的不同物体类型，这种方法使得任务跟踪和代码评估变得更加容易。
04 引入约束元素，提高监测精度

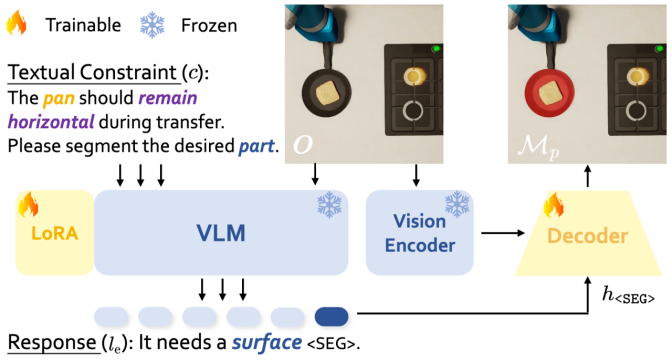

为了简化约束的监控，研究者将复杂的实体或部分转化为更简洁的几何元素（如点、线），并通过这些约束元素去除不相关的视觉细节，使得它们更容易追踪和应用到新场景中。由于约束并未明确指出哪些实体或部件是相关的，需要一个能够进行逻辑推理并具备一定开放集自适应能力的模型，来实现精确的约束感知实例和部分级分割。研究者提出了ConSeg，该模型基于LISA进行改进，包含一个VLM （LLaVA）、SAM的视觉编码器（Fenc）和解码器（Fdec）。
整个流程（包括额外的LoRA参数）是端到端优化的，在优化过程中，VLM和Vision Encoder的参数保持冻结。
主动和被动故障检测与开环策略相结合，形成一个闭环系统，只有CaM能够在混乱的场景中成功地处理长期任务。这些任务是具有挑战性的，因为机器人是由一个开环策略控制的，它不能以闭环的方式处理环境动力学和人类干扰。通过将被动和主动故障检测与开环策略相结合，机器人可以实时动态调整其目标对象。例如，当人类在任务中移动马或梨时，机器人通过抓住最接近水果的动物来适应，有效地形成一个闭环系统。

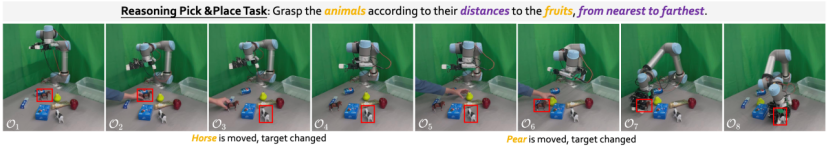

红色边框显示当前的抓取目标，可能会由于环境变化而改变。CaM可以实时监控和适应这些变化，从而产生一个具有开环策略的闭环系统.

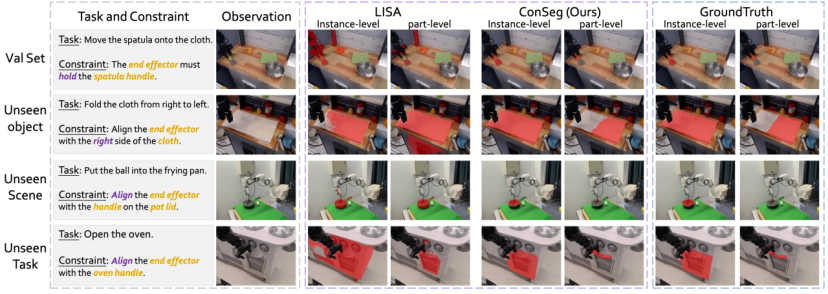

ConSeg同时执行推理和多粒度约束感知分割。如表5中所示，ConSeg在Realseg上的表现与LISA和PixelLM相当，但在Constraintseg上明显超过了他们，在部分水平上实现了近40%的提升。图中的视觉比较进一步证明了ConSeg对看不见的物体、场景和任务的强泛化。
ConSeg和LISA在Instance-level和Part-level上的可视化比较，红色Mask为分割结果.
研究者使用训练过的ConSeg模型，对每个图像和约束执行两个步骤：
￮生成实例级掩码（Mi）：用来识别与约束相关的物体或部分。
￮生成部分级掩码（Mp）和元素类型描述（le）：详细描述物体的特征。
使用深度数据，研究者将这些掩码投影到三维空间，并将它们整合为一个点云。由于直接跟踪这些实体的动态变化较为复杂，研究者将它们转化为所需的约束元素。
体素化处理。研究者对点云进行体素化，将空间划分成多个小单元（例如，将表面划分为至少3个点并按2×2的体素格式进行处理）。然后，研究者在每个体素中选择一个代表性点，并根据元素类型描述（le）确定最终需要的3D点。
生成约束元素。通过聚类和筛选，研究者将每个实例级掩码中的点连接起来，形成与约束相关的约束元素。对于一些末端执行器（例如，手指或手掌的位置），可以直接从正向运动学中获取数据，跳过上述步骤。
为了提高效率，研究者在所有视图上并行运行ConSeg推理，从而加快获取最终的约束元素集及其在每个视图中的注释。这种简化的方法通过将复杂的物体和约束抽象为约束元素，使得它们更易于跟踪和应用于新场景。这种方法对于开放集故障检测尤为重要，因为它可以应对未见过的场景和物体。

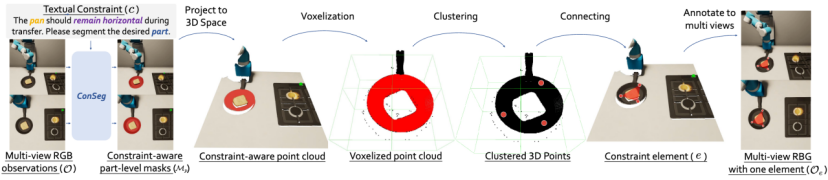

约束元素生成流程：给定一个约束条件，ConSeg模型会在多个视图中生成Instance-level和Part-level的mask，然后将这些mask投影到三维空间中。接着，通过一系列启发式方法生成所需的约束元素。一旦所有元素都生成完毕，它们就会被标注到原始的多视图图像中。图中展示的是一个元素的标注结果。
更多的实验结果、数据集构成、可视化展示（包括约束感知的分割结果）详见论文和主页。
