《元代青花瓷器的呈色奥秘》之第六章-铁斑（下）

《元代青花瓷器的呈色奥秘》之第六章-铁斑（下）

陈逸民 陈莺

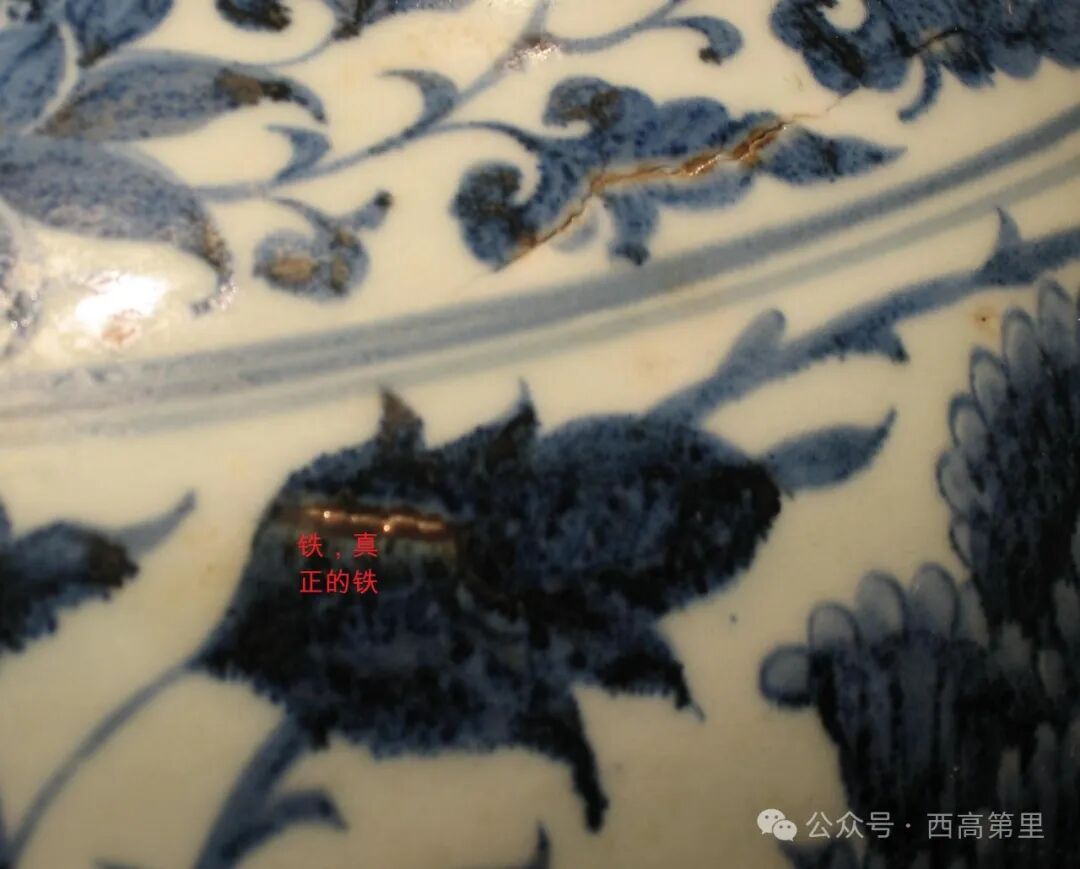

窑温控制不当不仅会使青花变成铁花，而且在极端的情况下，还会把铁质真正还原出来，在青花瓷器上出现真正的“铁”！典型的例子，就是图6-15上海博物馆藏元青花牡丹纹罐上的铁斑，图中红字所示之处是真正的铁！图6-16是这件元青花牡丹纹罐的全图。读者一定要问，这当然是“铁”，但这种“铁”会不会是瓷胎中的杂质在烧制过程中还原的呢？

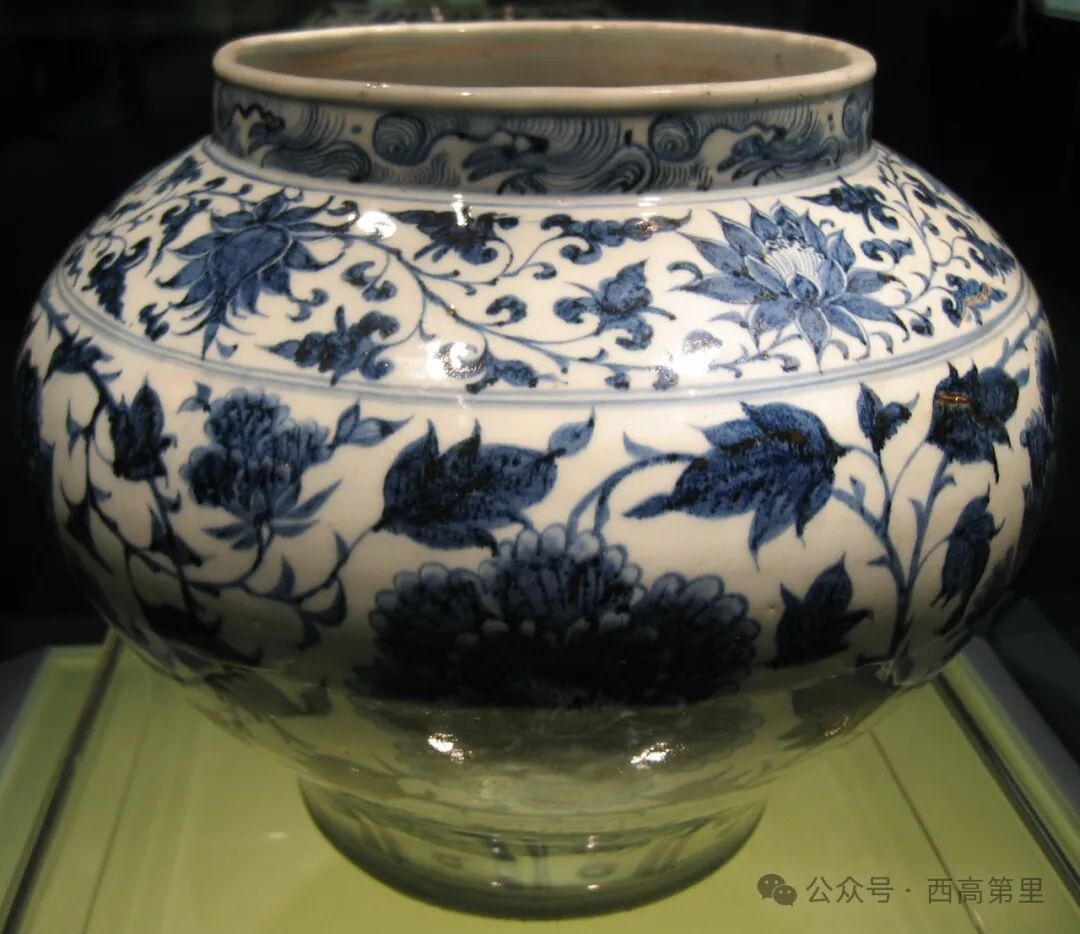

6-16上海博物馆藏元青花牡丹纹大罐

我们首先来观察这种“铁”在瓷器上的存在状况。从图6-15完全可以看出，“铁”在釉的下面，存在于瓷器的胎和釉之间，也就是说，它不是胎的杂质，也不是釉的杂质，而是胎釉之间的“第三者”，这个第三者只能是由青花呈色剂带上去的。元代青花瓷器所用的青花料，即苏来麻尼料，是高铁低锰的钴料。这种高铁低锰的钴料，在高温下为发生什么变化呢？

一般来说，铁的还原需要三个条件：即高温、铁的含量和还原气氛。

首先，元代时，景德镇窑烧制青花瓷器的温度已经达到1280℃，这个温度能不能使铁还原呢？纯铁的熔点是1534℃，但是一旦铁中加入其他物质，其熔点会大大降低。现代陶瓷行业中，为仿古砖使用而专门研制的金属釉—磷酸铁，其低温熔点只有1100℃。因此说，使铁还原的高温在元代窑炉烧制时是完全没有问题的；其次，元代景德镇窑青花瓷器中，釉和青花中呈色剂Fe2O3的含量在1.73～4.26%之间波动，大大高于MnO的含量0.09～0.13%。这使青花料中铁的成分得到保证；第三，从已知的景德镇窑瓷器分析，它们烧制的往往都是还原焰。由此可见，使铁还原的三个物化条件是完全吻合的。

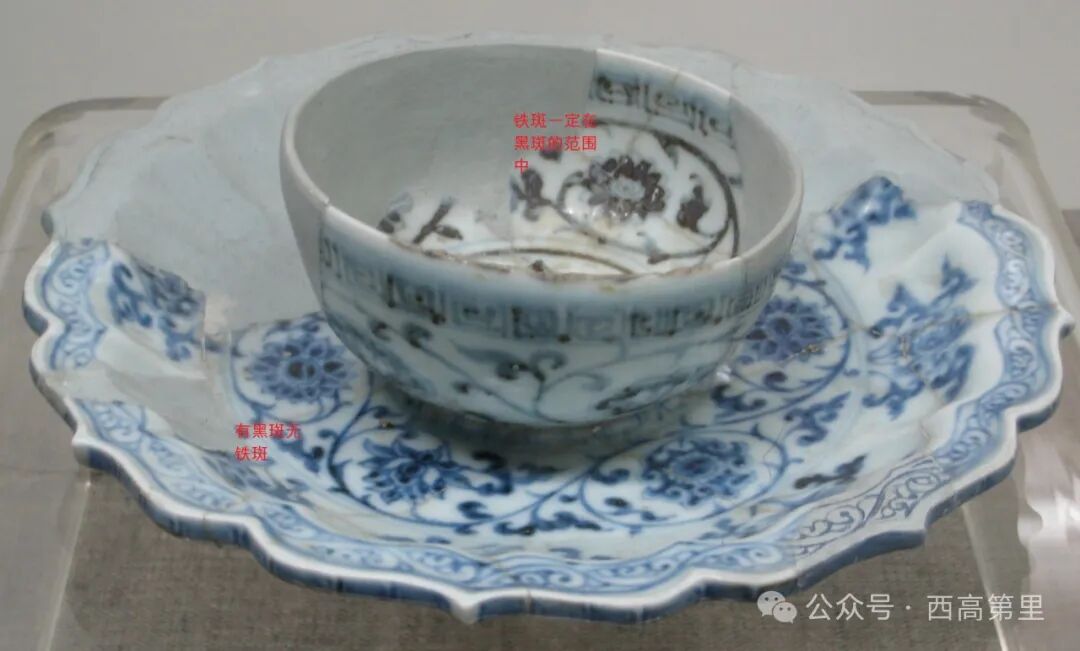

6-17洪武青花缠枝花卉纹直口杯和折沿杯托

读者在本书列出的元和明早期青花瓷器的图中，一定可以发现，有“黑斑”的青花部分，不一定有“铁斑”，有“铁斑”的青花瓷器，“铁斑”一定在“黑斑”之上。图6-17为景德镇考古所收藏的洪武青花缠枝灵芝纹直口杯和青花缠枝花卉纹折沿杯托，图中的红字指出了这种黑斑和铁斑之间的相互关系。这说明“铁斑”和“黑斑”既有联系又有区别，窑温过火，铁离子被还原出来，“黑斑”就变成了“铁斑”。也就是说，一般情况下，元青花所用的苏摩离青料会在釉下形成黑斑，而在极个别的情况下，由于瓷器在窑内的位置或者窑温的关系，“黑斑”可以被还原成“铁斑”。回头看一看上海博物馆收藏的元青花牡丹纹罐上的铁斑（图6-15），读者就会明白元青花瓷器上的“铁斑”的颜色、光泽、形状和位置了。

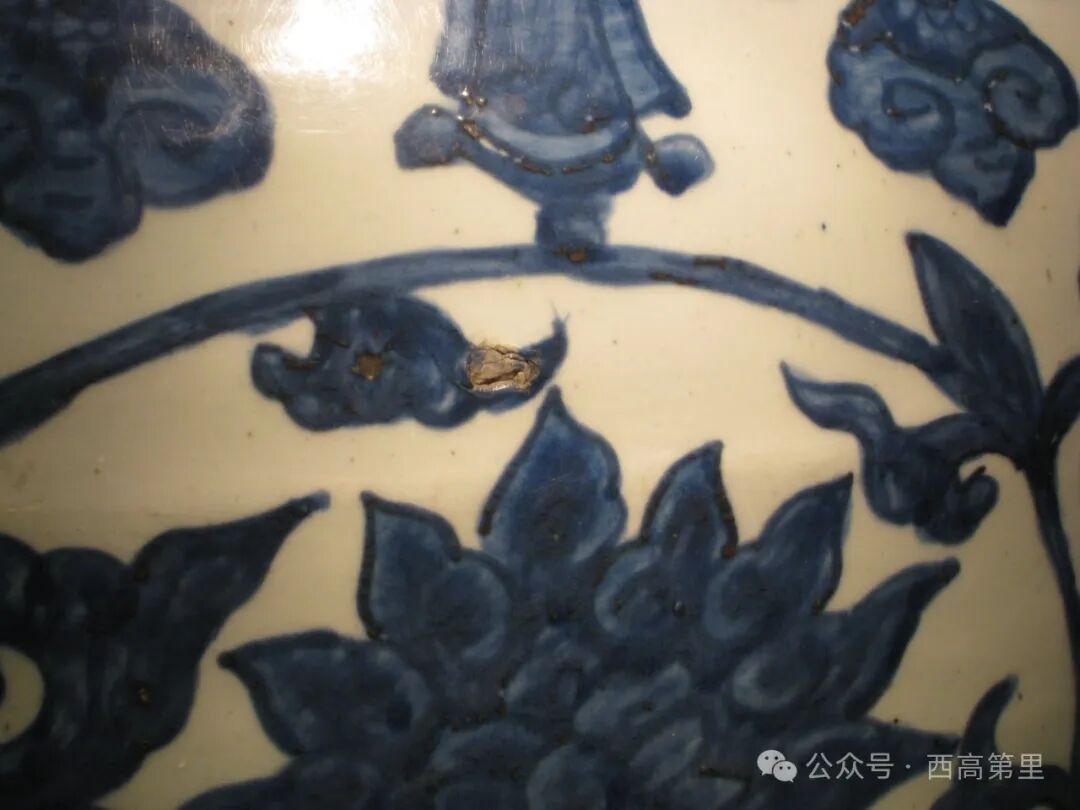

读者看一看图6-18嘉靖景德镇窑青花缠枝莲纹罐上的缺陷，就可以明白，铁斑和缺陷之间的差异了。

6-18嘉靖景德镇窑青花缠枝莲纹罐

图6-15上的“铁斑”是个比较特殊的案例，一般情况下，元青花瓷器上以“黑斑”居多，或者处于“黑斑”向“铁斑”过渡的形态。从图6-1至图6-15上都可以看出，元青花纹饰上“黑斑”居多，略有“铁斑”的痕迹，而象图6-15上，直口杯上几乎都烧成了“铁斑”，这样的情况是比较少见的。

细心的读者一定能够发现，“铁斑”出现的地方，往往是瓷器接胎之处，或者是瓷器器型转折、堆塑之处，仔细观察图6-2湖北省博物馆藏元青花玉壶春瓶弦纹上的铁斑就在接胎之处，观察图6-10上海博物馆藏景德镇窑青花莲瓣形盘，观察图6-7首都博物馆藏景德镇窑元青花凤鸟纹扁壶嘴上的铁斑，就会明白。为什么会在这些地方形成“铁斑”呢？这是因为，接胎、转折和堆塑之处容易造成青料的凝聚。当沾满青料的笔在瓷胎上绘画时，遇到这些地方，用笔不太流畅，笔意就会滞胀，因为怕青料着色不重而重复绘制，从而在接胎处留下重笔或叠笔，造成青料的凝聚，再巧遇窑火的过分燃烧，就会产生“铁斑”现象。

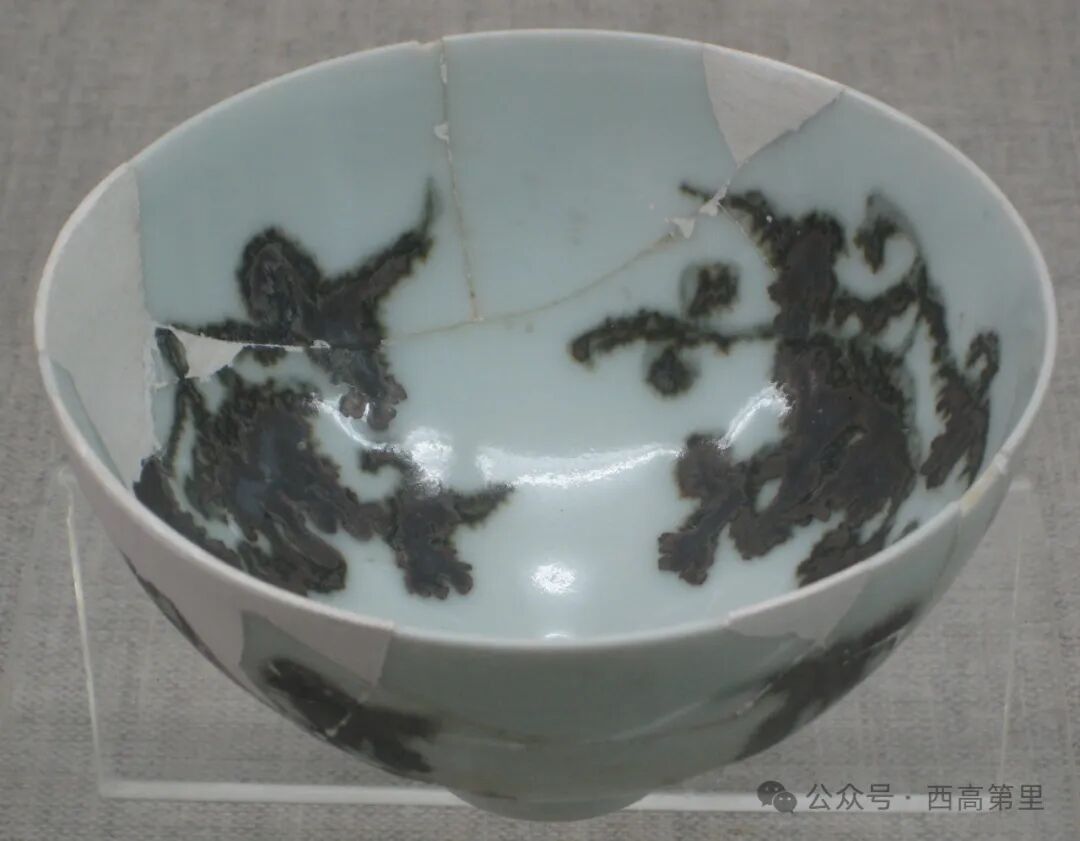

6-19永乐铁绘宝相花纹莲子碗

比较一下图6-19永乐铁绘宝相花纹莲子碗和铁斑之间的不同和联系，也是领悟氧化铁在烧窑过程中的呈色作用。

“铁斑”是“黑斑”的特殊情况，是元和明早期青花瓷器的特征，有“铁斑”的元和明早期青花瓷器，应该是真品。

这就是“铁”证如山！
