《元代青花瓷器的呈色奥秘》第八章-下凹和天坑（4）

《元代青花瓷器的呈色奥秘》第八章-下凹和天坑（4）

陈逸民 陈莺

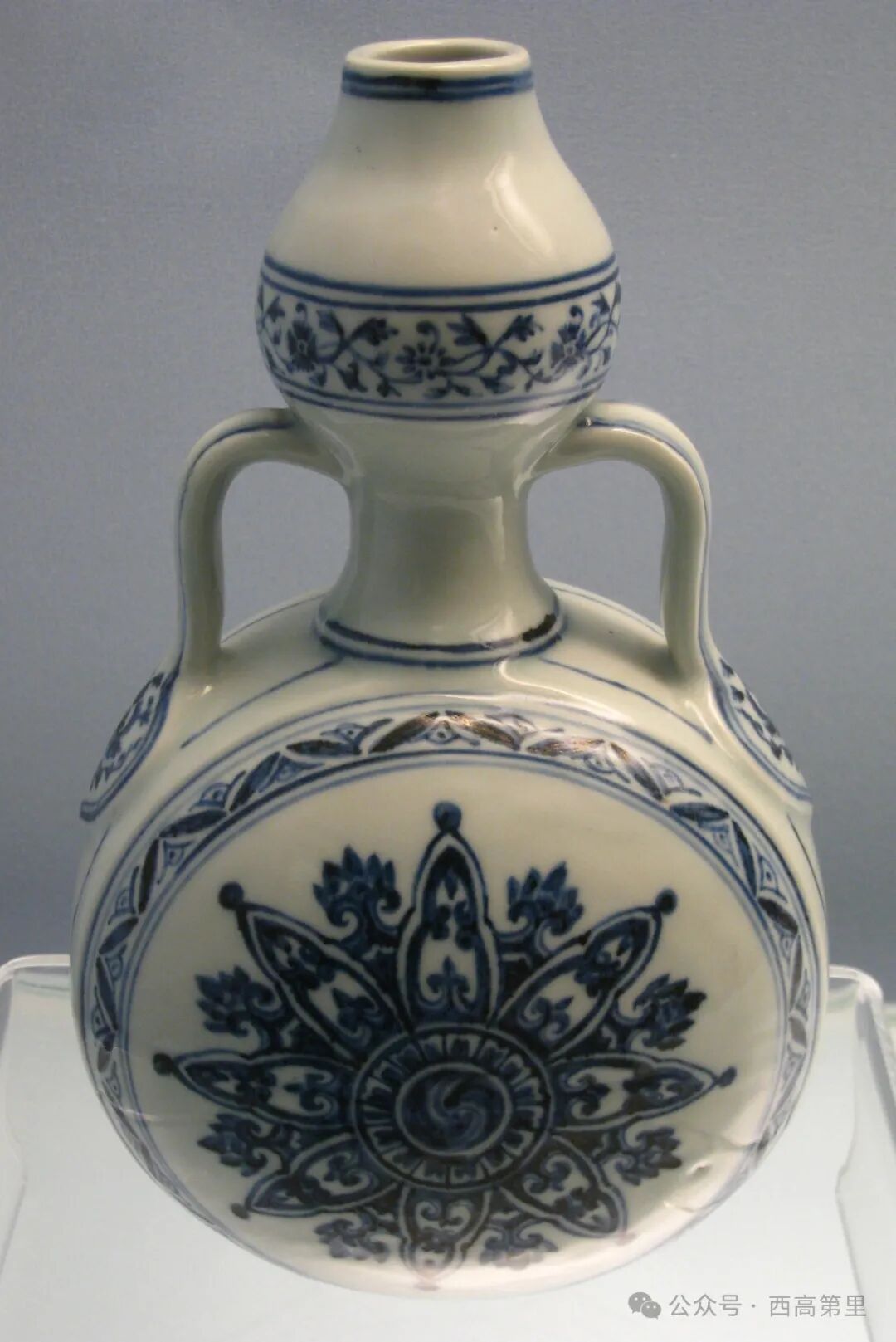

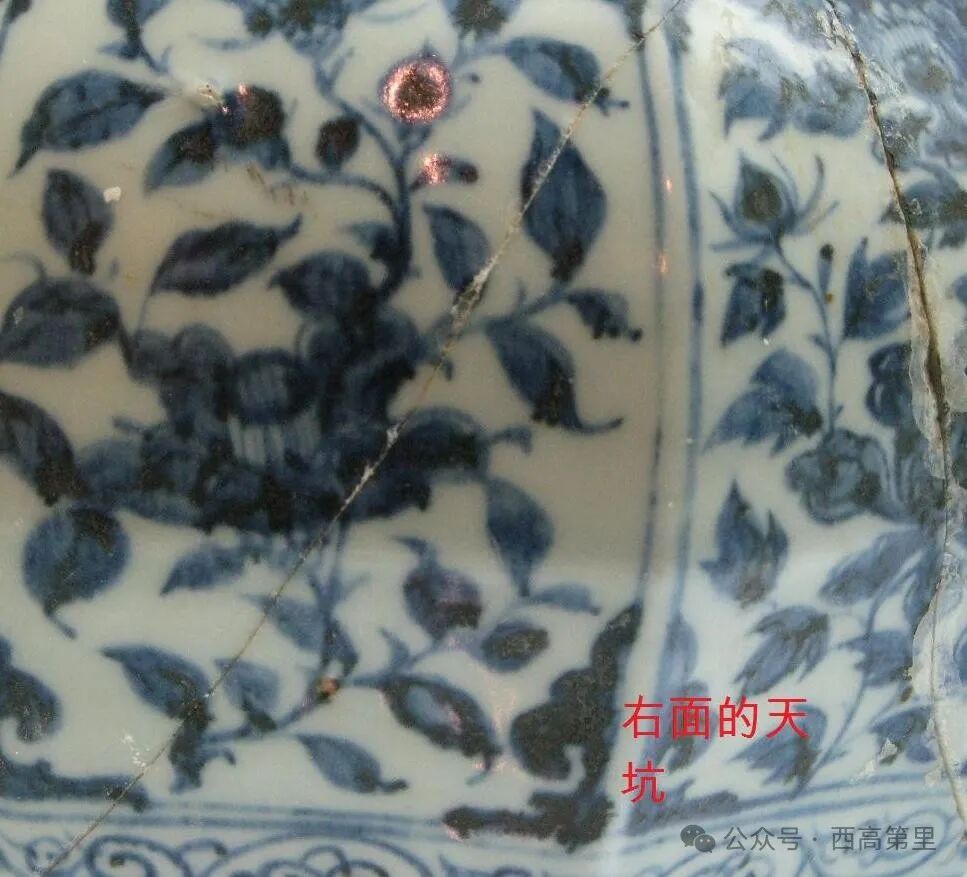

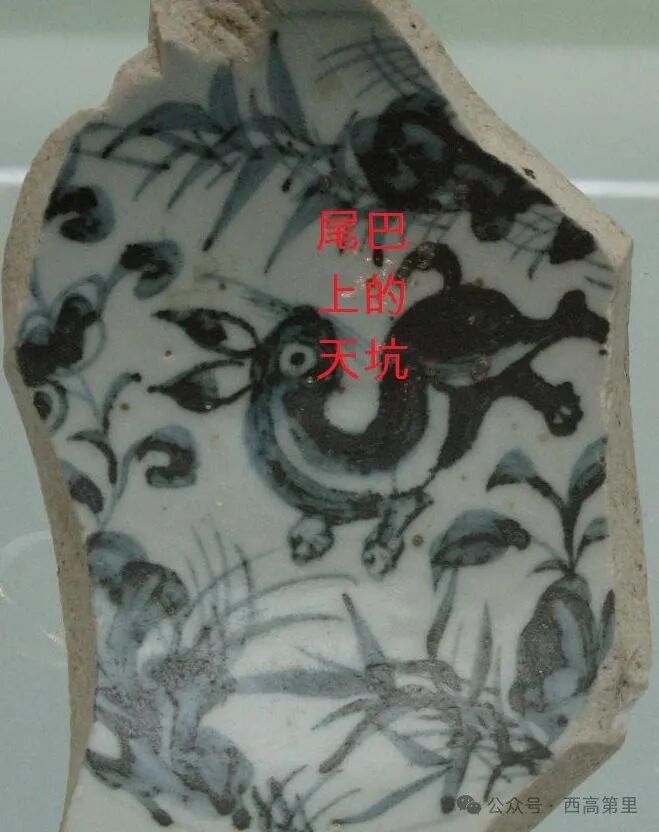

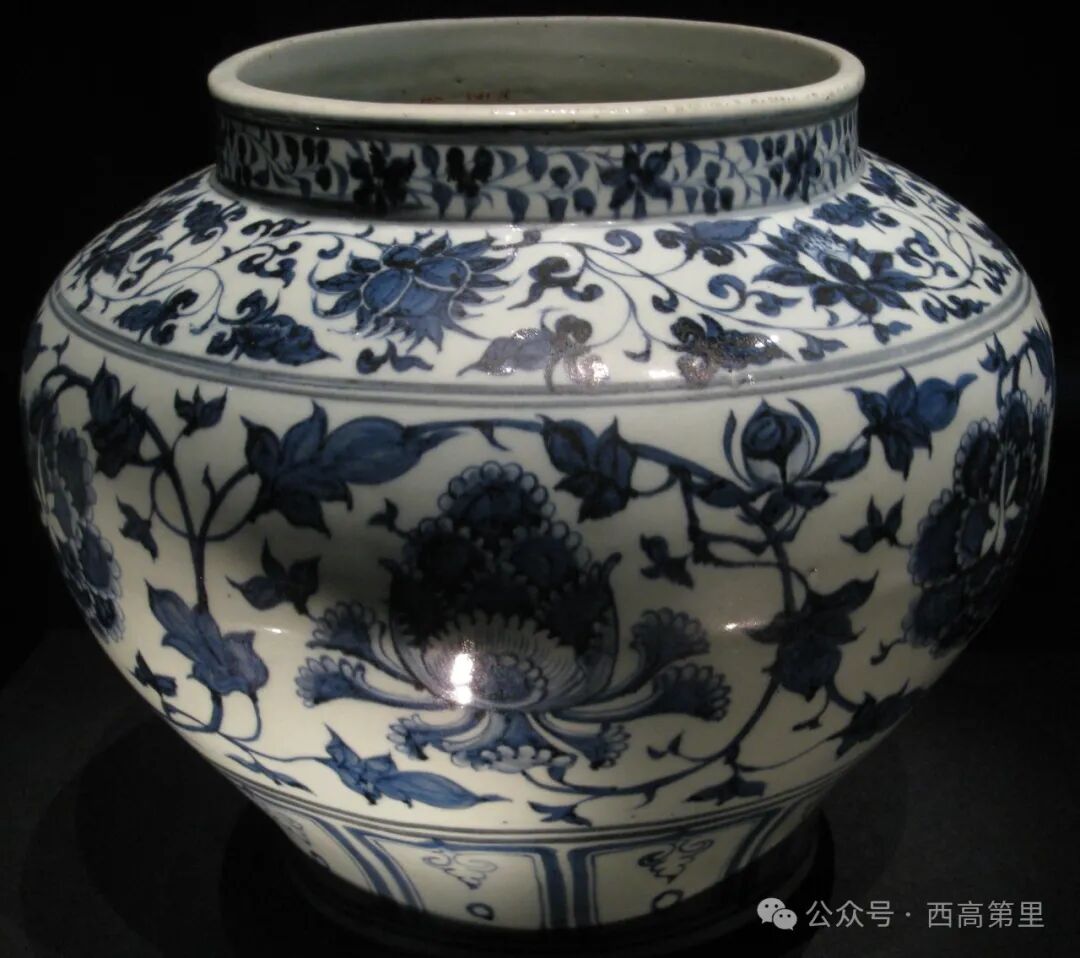

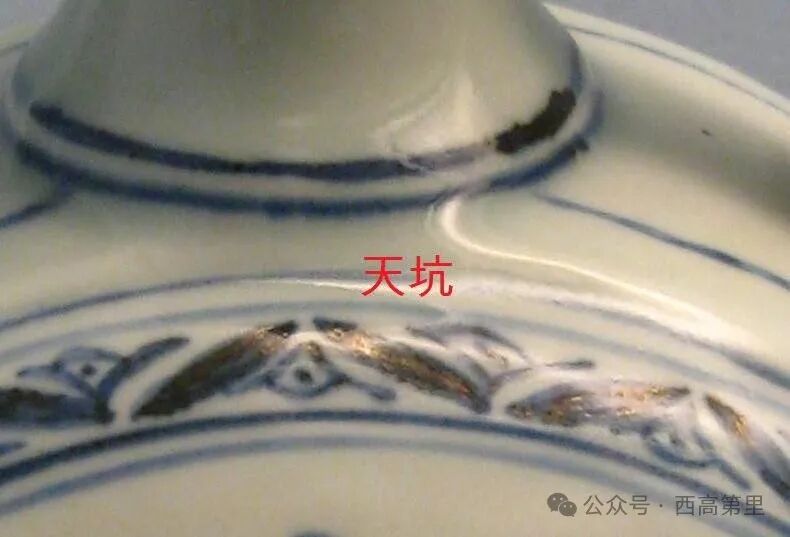

为了让读者进一步了解天坑的实质，本书再发一些图片。图8-13是上海博物馆藏宣德景德镇窑青花双耳扁壶，图8-14是这件宣德青花双耳扁壶上的天坑，它所在的位置，是扁壶的肩上。图8-15是故宫藏元青花缠枝牡丹纹罐全图，图8-16这件元青花缠枝牡丹纹罐上的天坑，无独有偶，天坑也出现在罐的肩上。这种巧合只能说明瓷器的肩部是青花纹饰容易积聚的地方。图8-17是安徽省博物馆展出的元青花兔纹残片，这件残片上，青料大部分烧成铁斑，尾巴上天坑的缺陷明显。图8-18也是安徽省博物馆展示的元青花残器，其天坑缺陷隐约可见。最有趣的是图8-19故宫博物院所藏的元青花八卦纹筒形香炉，它的八卦纹饰，集“晕散”、“黑斑”、“铁斑”、“锡光”和“天坑”等微观特征于一体，这样完全的微观特征集大成者的元青花瓷器，可为绝无仅有，是掌握元青花鉴定的最好标准。

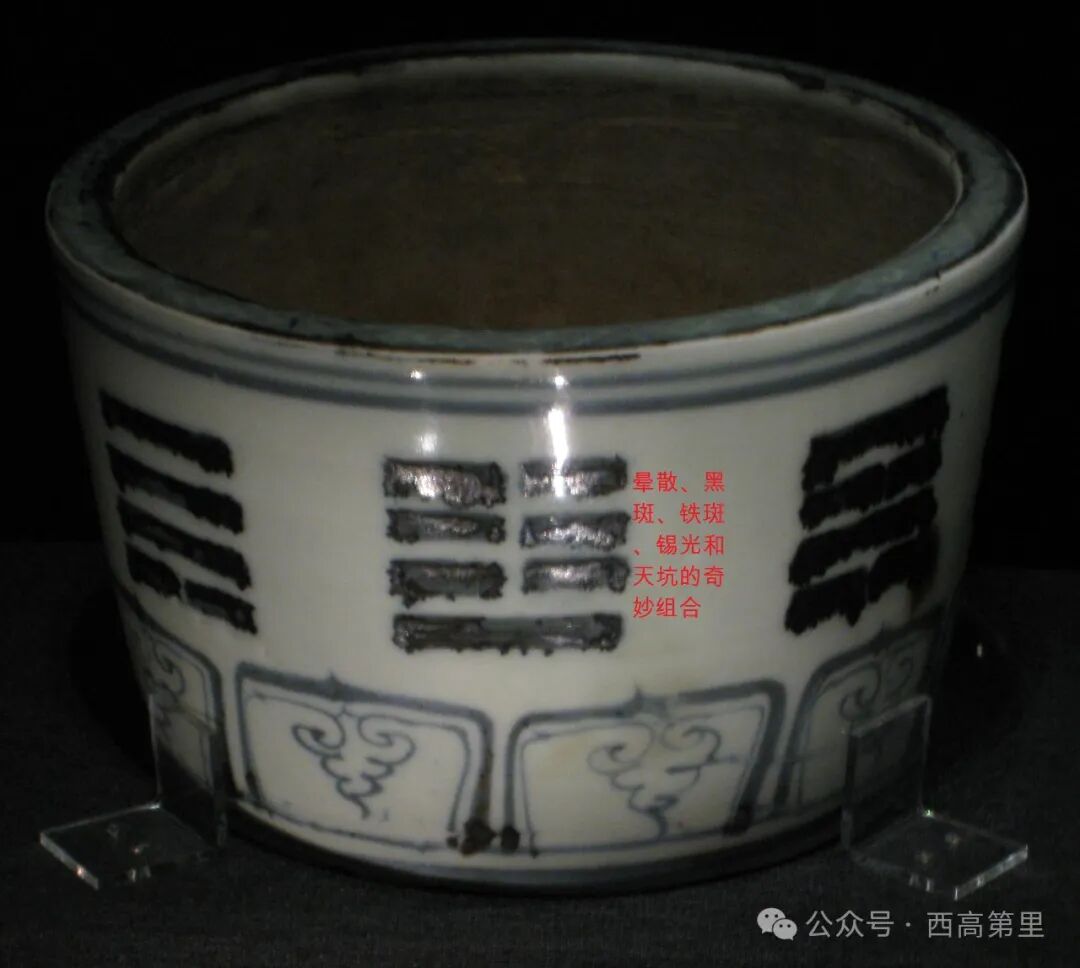

8-19故宫博物院所藏的元青花八卦纹筒形香炉 上特征组合

最近，许明先生在网上发了一些伊朗博物馆所藏的元青花瓷器照片，有些图上有明显的“天坑”现象，读者可以上网浏览，一定会加深对这个最特殊的苏料特征的认识。

还需要说明的是，“天坑”这种现象，并不仅仅在苏料青花的瓷器上出现，在宋代的磁州窑上，也可以发现这种特征。宋代的磁州窑，是我国北方著名的民间窑场，其产品对当时和后世的陶瓷都产生了相当大的影响，“天坑”现象是否对元瓷也有影响，在我们发表了下面几幅图片后，读者自可做出判断。

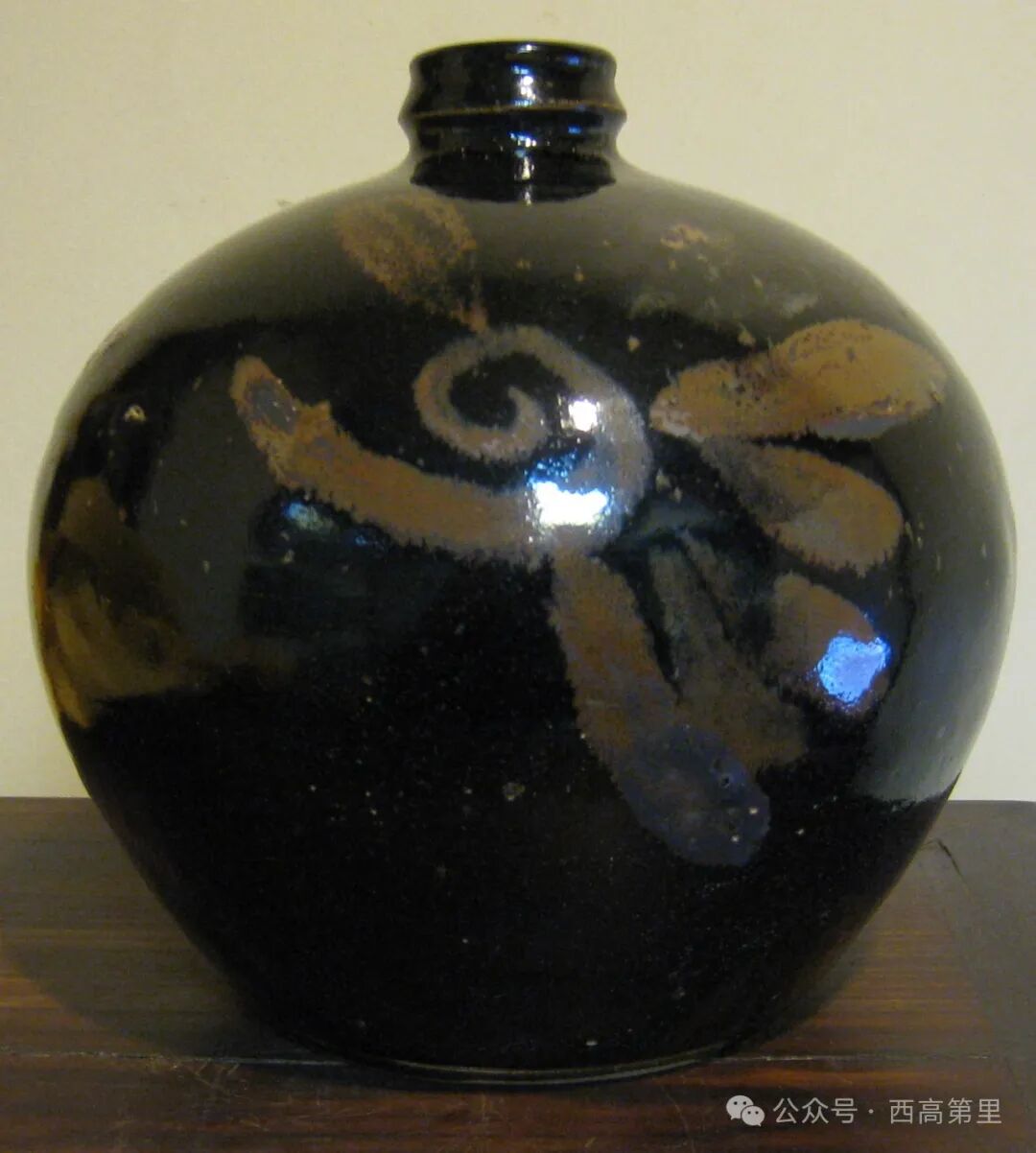

图8-20是一件宋磁州窑黑釉铁锈花吐噜瓶，其铁锈花上出现的“天坑”特征，不仅显著，而且对理解我们所阐述的形成机理也有极大的帮助。

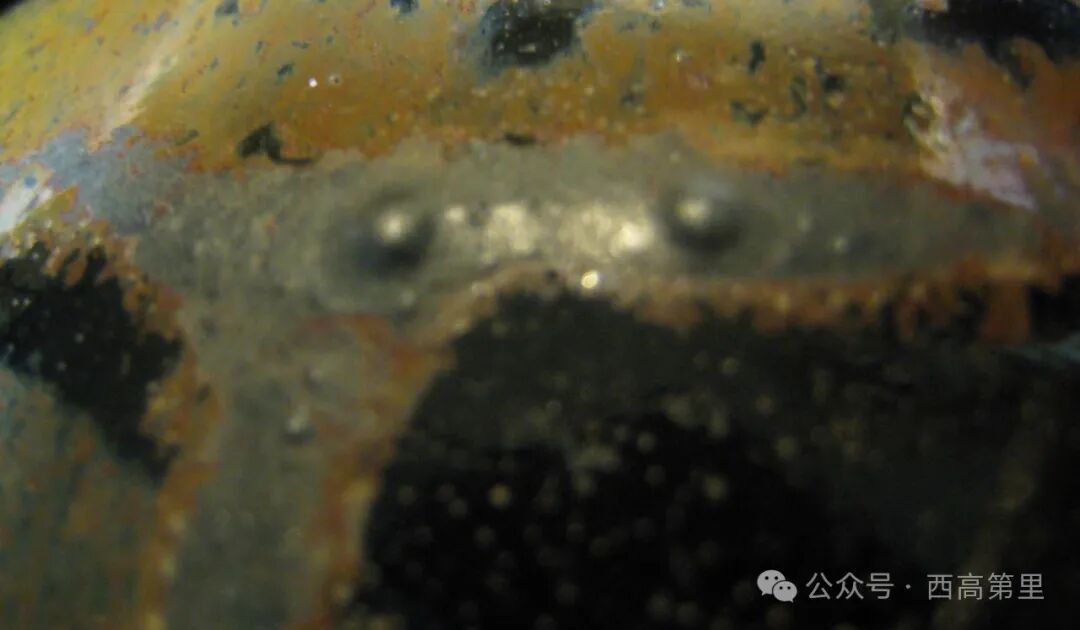

8-23宋磁州窑黑釉铁锈花瓶上的天坑未破之前

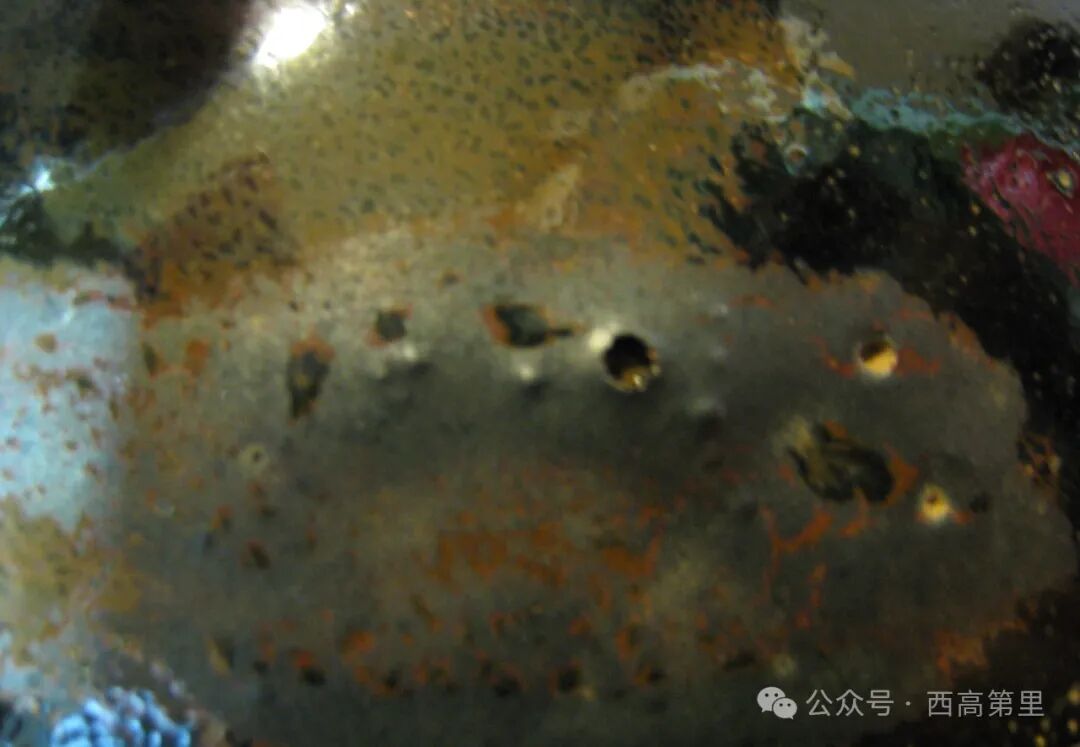

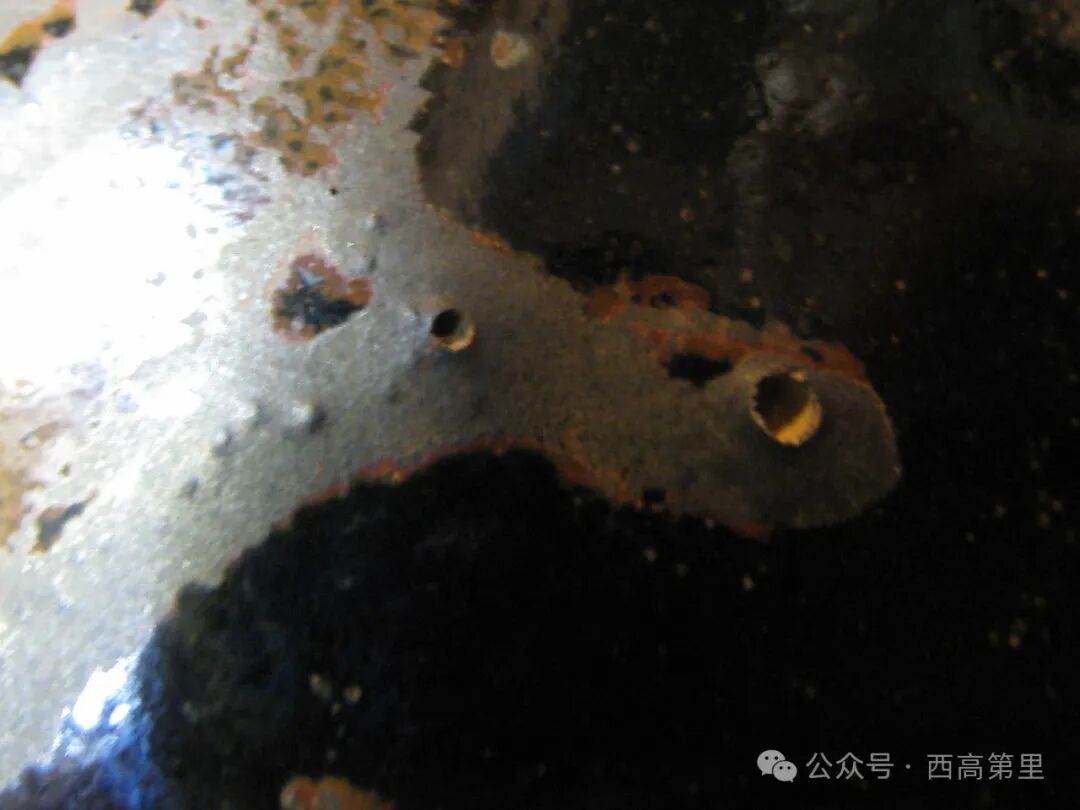

图8-21和图8-22就是这件黑釉铁锈花瓶上的“天坑”现象，由图可知，其天坑的形状、大小和分布区域，和苏料青花上的天坑特征有异曲同工之妙。也就是说，这些天坑，也是圆形的火山口状，大小在0．5毫米以下，一般都出现在铁锈花发色浓艳处。这种现象，在历代陶工的制作和不断观察中，必然会逐渐引起重视，由于科学水平的原因，在中古时期的陶瓷制作中，还不能解释这些现象，但它的存在以及何种材料会产生这个缺陷，也许在历代陶工中有所传承，所以，宋以后的陶瓷中也出现了这种最为特殊的现象，但同样不能解释这类现象。前文说过，天坑的形成的是因为水汽的逸出和铁质还原的时间两者匹配而成。而图8-23也许最能说明这两个因素的吻合是形成天坑的决定因素，图中，铁锈花浓郁处，有一些微微突起的小点，有两个已经成为乳状突起，最为明显，这些乳状突起，和同一器物上已经形成的“天坑”，说明了，当水汽有足够的力量冲破将要形成的铁质层时，就会形成天坑；如果，水汽的力量不足以冲破已经形成的铁质层时，就会形成图8-23一样的乳状突起。读者可以再回顾一下我们在前文所述的机理，就会加深对“天坑”现象的认识。

由此读者们可以认识，“天坑”特征是陶瓷釉面铁还原过程中一种少见的最为特殊的缺陷。

请读者们对这种“天坑”现象要有直观的认识和理性的思索，会对元青花的鉴别有实实在在的帮助。
