【GDE 分享】一文看懂 Jetpack Compose 布局流程

fundroid2025年01月24日约 10 分钟

本文作者 / Android 谷歌开发者专家王鹏

前言 - 从 Compose 生命周期说起

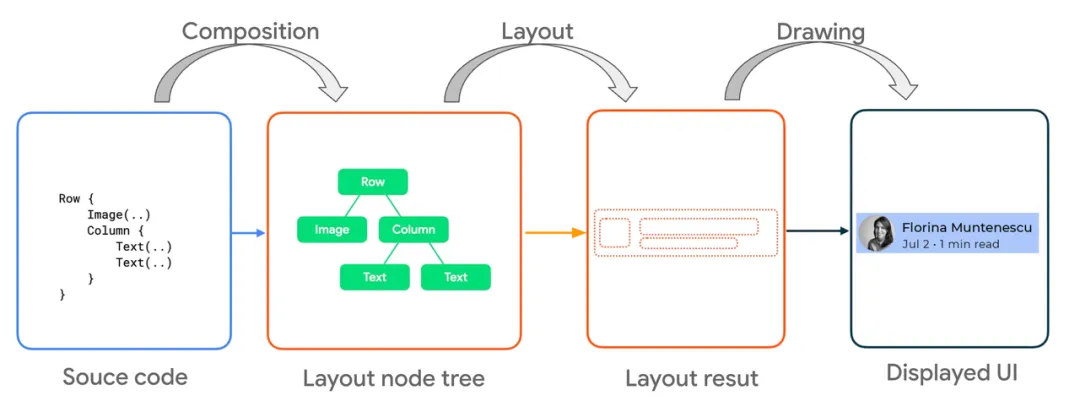

Compose 绘制生命周期为三个阶段:

Composition/组合: Composable 源码经过运行后生成 LayoutNode 的节点树，这棵树被称为 Composition。
Layout/布局: 对节点树深度遍历测量子节点的尺寸，并将其在父容器内摆放到合适的位置。
Drawing/绘制: 基于布局后拿到的尺寸和位置信息，绘制上屏。

我们与 Android 经典视图系统的生命周期 (Measure，Layout，Drawing) 做一个对比: 组合是 Compose 的特有阶段，是其能够通过函数调用实现声明式 UI 的核心，想要深入理解 Compose 第一课就是理解这个过程。

绘制阶段与传统视图大同小异，都是通过 Android Cavas API，底层调用 skia 实现。

本文讨论的重点是布局阶段。Compose 的 Layout 把 Measure 也囊括了进来，相对于 Android View 有相似性，但也有其独有的特点和优势，接下来我们进入正题。

Compose 布局过程三步走

Compose 布局包括三个阶段，从当前 Node 出发，需要依次经历:

Measure children: 深度遍历子节点，并测量它们的尺寸
Decide own size: 根据收集到的子节点尺寸，决定当前节点自己的尺寸
Place children: 将子节点摆放到合理的相对位置

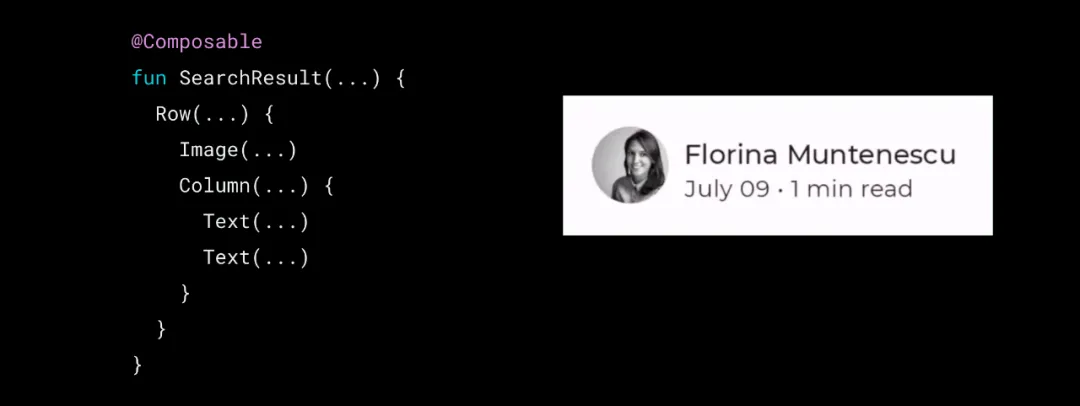

上面代码描述了一个卡片的布局，下面以这个布局的节点树为例，看一下布局流程。

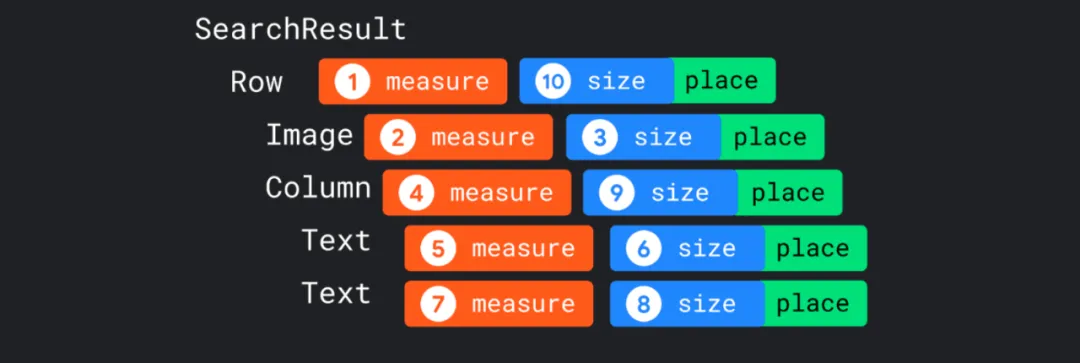

Step1: 从 Row 开始发起测量，遵循三步走第一步，深度遍历测量其子节点 Image 和 Column
Step2&3: Image 发起测量，因为没有子节点需要测量了，所以只需要计算自己的尺寸，也因为没有子节点需要摆放，空实现完成 place 即可
Step4: Column 发起测量，因其有子节点，继续深度遍历
Step5&6: 测量 Text，因为一个叶子节点，立即完成自己的 Size 和 Place 阶段
Step7&8: 测量另一个 Text，同上
Step9: Column 拿到两个子 Text 返回的 Size 后，计算出自己的 Size，不难猜到其计算逻辑应该是 width = maxOf(child1.w, child2.w)，height = sumOf(child1.h, child2.h)。设置自己的 width 和 height 后，对两个子 Text 进行 Place，垂直线性摆放。

看一下代码是如何实现这三步。

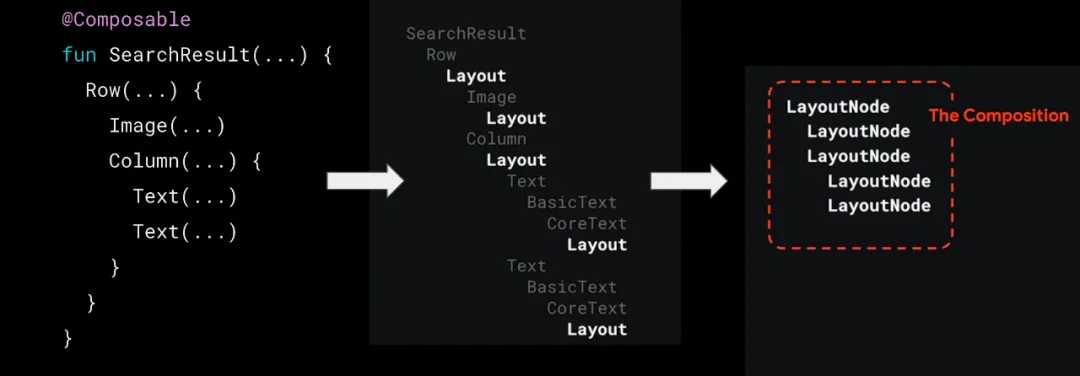

所有的 Composable 最终都会调用一个公共 Layout Composable 方法，这里面创建 LayoutNode 存储在 Composition 节点树。

以 Column 的实现为例，可以看到调用 Layout 时，传入了三个参数:

@Composableinline fun Column(    modifier: Modifier = Modifier,    verticalArrangement: Arrangement.Vertical = Arrangement.Top,    horizontalAlignment: Alignment.Horizontal = Alignment.Start,    content: @Composable ColumnScope.() -> Unit) {    val measurePolicy = columnMeasurePolicy(verticalArrangement, horizontalAlignment)    Layout(        content = { ColumnScopeInstance.content() },        measurePolicy = measurePolicy,        modifier = modifier    )}

content: 在这里定义子 Composable，组合过后形成当前节点的子节点
measurePolicy: 这是定义了布局的三步走核心逻辑
modifier: 修饰符链，参与到布局或者绘制阶段

measurePolicy 和 modifier 会存储在当前 LayoutNode 上，等待 measure 的开始参与其中。下面重点分析 MeasurePolicy 了解三步走如何实现。

MeasurePolicy - 测量策略

fun interface MeasurePolicy {
    fun MeasureScope.measure(        measurables: List<Measurable>,        constraints: Constraints    ): MeasureResult
}

MeasurePolicy 通过 measure 方法完成测量。这里有两个重要参数:

measurables: 等待测量的对象，其实就是当前节点的子节点
constraints: 测量约束。节点需要基于当前的 Constaints 进行测量，它规定了节点尺寸的上限和下限，如下:

class Constraints {    val minWidth: Int    val maxWidth: Int    val minHeight: Int    val maxHeight: Int    ...}

Constraints - 测量约束

父节点通过 Constraints 约束子节点的测量。Constraints 非常重要，我们常说 Compose 不怕布局嵌套正是得益于它。反观 Android 原生视图，由于测量阶段的约束不明确，子 View 需要再次请求父 View 给出清楚的 View.MeasureSpec，导致出现多次绘制。

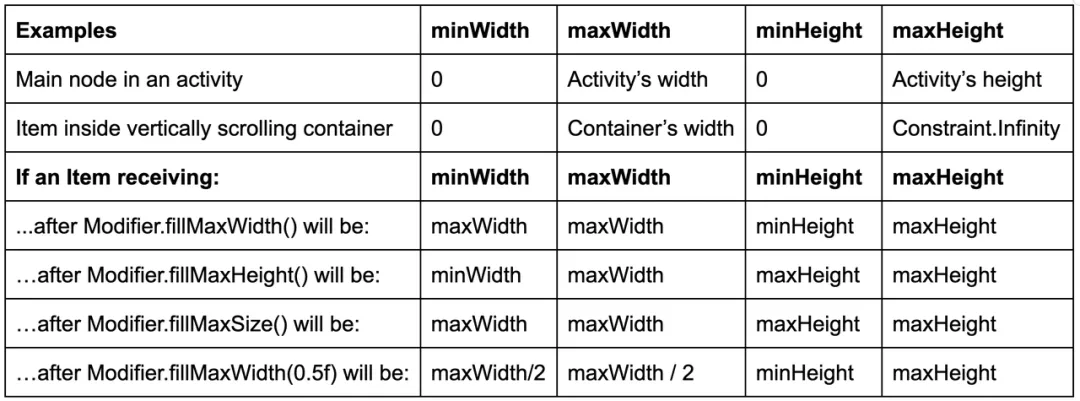

举几个例子理解一下 Constraints 如何设置:

对于页面的根节点， Activity 的 Window 的长宽就是其 Constraints 的最大长宽。如果是一个垂直可滚动容器的节点，那么它的 Constraints 的 height 应该是 Infinity，因为它可以跨多个屏幕存在。

此外， Modifier 的装饰能力本质也是通过修改 Constraints 完成的。例如 fillMaxWidth 要求被修饰的节点填充整个父容器，所以 Modifier 会在布局阶段将 minHeight/minWidth 对齐 max 组值。关于 Modifier 参与布局的流程，稍后介绍。

三步走实现 - Kotlin 语法优势的体现

举例看一下三步走代码如何实现。

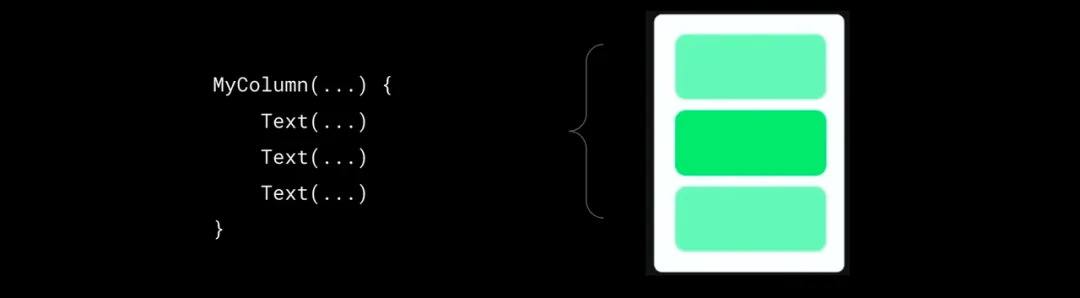

我们实现一个类似 Column 的布局效果，在 measurePolicy#measure 中实现三步走逻辑。

measurePolicy = { // this: MeasureScope    // Step1：Measure each children    val placeables = measurables.map { measurable ->        measurable.measure(constraints)    }
    // Step2: Deciee own size    val height = placeables.sumOf { it.height }    val width = placeables.maxOf { it.width }
    layout(width, height) { //this: Placeable.PlacementScope
        // Step3: Place children by changing the offset of y co-ord            var yPosition = 0
        placeables.forEach { placeable ->            // Position item on the screen            placeable.placeRelative(x = 0, y = yPosition)
            // Record the y co-ord placed up to            yPosition += placeable.height        }    }}

每个 measuable 提供了参与测量的 measure 方法，此处会传入 Constraints，返回的 placeable 中已经存储了测量后的 widht 和 height，等待 place
基于各个 placeable 的 w 和 h 计算当前节点的 Size，并通过 layout 方法设置。layout 方法内会真正的创建 LayoutNode
layout 方法的末参是一个 lambda，这里是第三步摆放子节点的逻辑，通过设置 y 轴的偏移量实现纵向布局，非常简单

特别值得一提的是，通过 meause 一个方法就完成三步走，布局逻辑相对传统的 View 系统更加高效，回想传统自定义 View 你需要分别实现 onMeasure，onLayout，onDraw 等，逻辑分散，可读性差。

但是这种集中式的写法有一个弊端，需要人为保证代码顺序。试想如果把 layout 写在 measure 前面怎么办？幸好 Kotlin 强大的编译期检查能力，很好地指导大家写出正确代码:

measure 方法的返回值是 MeasureResult 类型，layout 方法也返回此类型，所以保证了尾部一定是调用 layout 完成三步走
Measuable#measure 调用后返回 Placeable 类型，然后才能调用 Placeable#place，这保证了 place 和 measure 的先后关系
Measuable#measure 只能在 MeasureScope 中调用，Placeable#place 只能在 Placeable.PlacementScope 中调用，这确保了 place 需要在 layout 的 lambda 中调用

通过各种返回值类型、作用域类型的约束，大家可以写出安全又一气呵成的代码，这种 API 设计理念值得推崇。

Modifier Node

接下来介绍一下 Modifier 如何参与布局的。

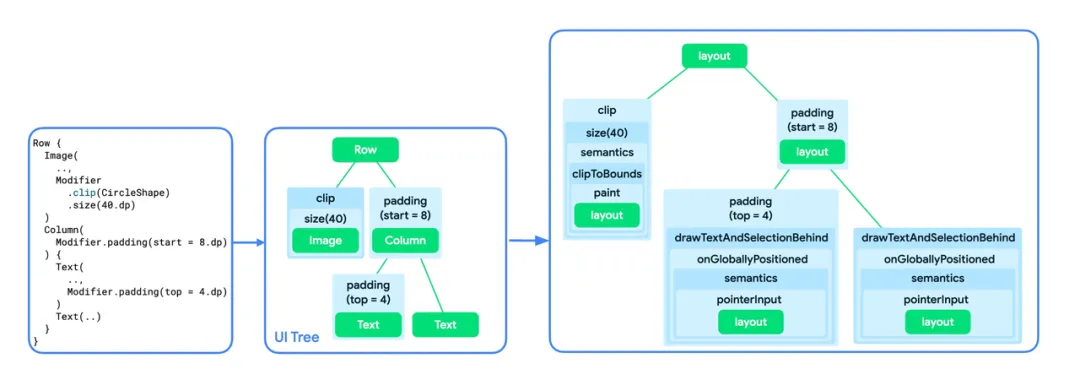

Modifier 在组合之后也会成为 Node 存储在节点树上，Modifier 的调用链生成一条单向继承的子节点树，而被修饰的 Composable 会成为这条树枝的叶子结点。

比如上面例子中，Image 最终成为 clip->size 的子节点。实际上 Image 内部有一些内置的 Modifier，所以全部展开后 Image 所在的树枝上有一连串 ModifierNode。

挂在节点树上的 ModifierNode 可以参与到深度遍历的绘制流程中，在 Image 之前对 Constraints 做出调整，完成对末端 Image 的装饰。

以 Padding 修饰符为例，看一下源码:

//组合中调用 paddiung 会fun Modifier.padding(    start: Dp = 0.dp,    top: Dp = 0.dp,    end: Dp = 0.dp,    bottom: Dp = 0.dp) = this then PaddingElement(    start = start,    top = top,    end = end,    bottom = bottom)
//Element 存储到链上，创建 PaddingNodeprivate class PaddingElement(    ...) : ModifierNodeElement<PaddingNode>()

//PaddingNode 定义 measure 逻辑private class PaddingNode(
    overide fun MeasureScope.measure(        measurable: Measurable, // 注意不是list        constraints: Constraints    ): MeasureResult {        ...    }
) : LayoutModifierNode, Modifier.Node()

组合阶段，Modifier#then 创建 Element 加入 Modifier chain 中。Element 是无状态的，重组中会重新生成，Element 会在组合中创建有状态的 ModifierNode。ModifierNode 有状态，重组中仅当状态发生变化时被更新，否则不会重新生成。Modifier Node 是 Compose 1.5 引入的新优化，目的就是通过存储 Modifier 状态参与比较，提升重组性能。

ModifierNode 按照参与的阶段不同，分为 LayoutModifierNode 和 DrawModifierNode。对于前者，布局逻辑就是现在 LayoutModifierNode#measure 中，和 MeasurePolicy#measure 的功能一样，唯一的区别是接受单个 measurable 参数而不是 List。因为我们知道了 ModifierNode 是单向继承，所以只会有一个后续子节点。如果把 LayoutNode 的 measure 看做是自定义 ViewGroup 需要针对多个子 View 布局，那么 LayoutModifierNode 的 measure 更像是自定义 View，只对自身负责。

Modifier.layout {}

除了自定义一个 Modifier 来改变当前节点的布局，还有一个简单的方法就是使用 Modifier.layout {} 方法。

fun Modifier.layout(    measure: MeasureScope.(Measurable, Constraints） -> MeasureResult)

我们可以在 Modifier 调用链的任意位置插入 measure 自定义代码，对当前节点做装饰。例如下面代码中添加了一个自定义 50px 的 padding。

Box(Modifier    .background(Color.Gray)    .layout { measurable, constraints ->        // an example modifier that adds 50 pixels of vertical padding        val padding = 50        val placeable = measurable.measure(constraints.offset(vertical = -padding))        layout(placeable.width, placeable.height + padding) {            placeable.placeRelative(0, padding)        }    }){ ... }

Modifier 布局流程

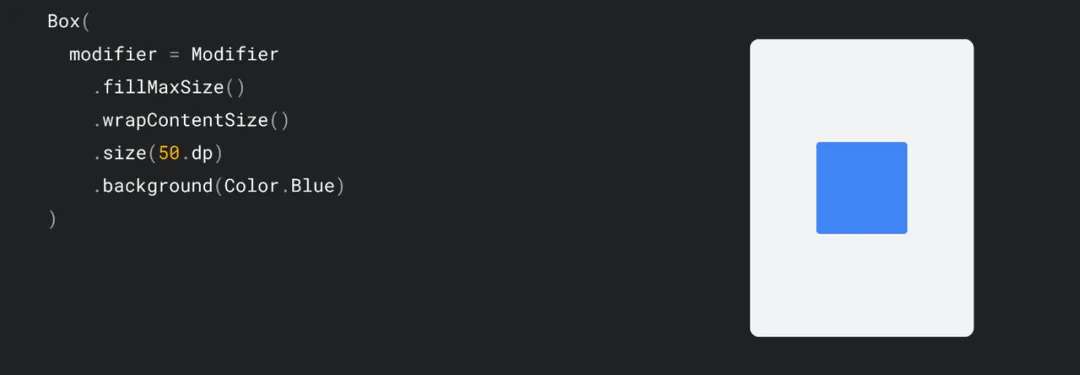

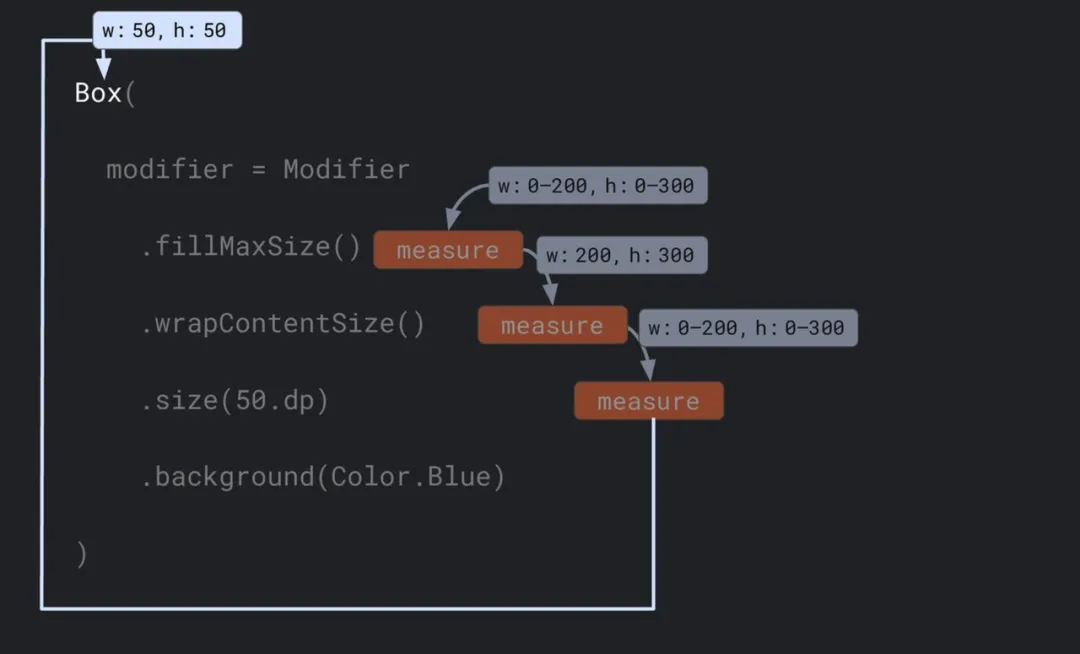

上面代码绘制一个居中摆放 50*50 的矩形。我们通常不会同时设置这么多 size 相关的 modifier，这个例子只是为了展示 Modifier 的布局流程:

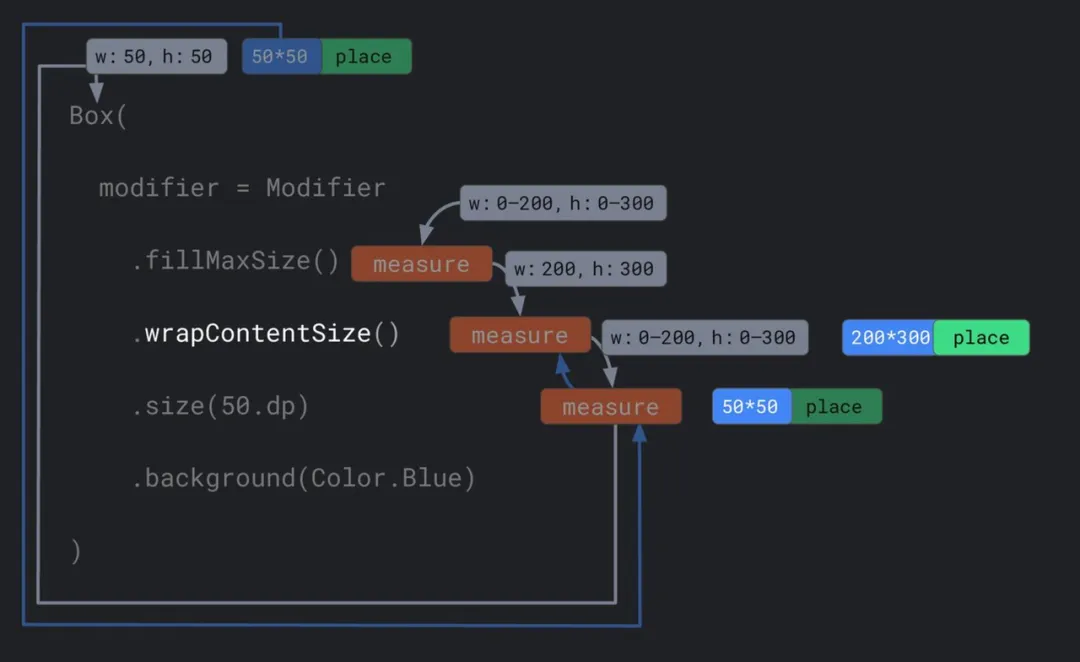

先看一下自顶向下的测量流程: 从 fillMaxSize 对应的 LayoutModifierNode 出发，假设当前的 Constraints 是 w:0-200，h:0-300。fillMaxSize 的功能是让子节点填满当前全部剩余空间，会为子节点创建以下 childConstraints:

val childConstraints = Constraints (    minWidth = outerConstraints.maxWidth,    maxWidth = outerConstraints.maxWidth,    minHeight = outerConstraints.maxHeight,    maxHeight = outerConstraints.maxHeight,)

来到 warpContentSize，它会让子自己决定 size 不设限，min 值再次回归 0，childConstraints 如下:

val childConstraints = Constraints (    minWidth = 0,    maxWidth = outerConstraints.maxWidth,    minHeight = 0,    maxHeight = outerConstraints.maxHeight,)

来到 size(50)，这里自然要给一个具体的 size 约束，如下:

val childConstraints = Constraints (    minWidth = 50,    maxWidth = 50,    minHeight = 50,    maxHeight = 50,)

以此类推 Constraints 经过不断调整传入到叶子节点 Box 对应的 LayoutNode，完成三步走。

第一步测量

叶子节点测量完后，再自底向上进行第二三步，整个流程不做赘述了，只提一点: wrapContentSize 从语义上是应该跟随子节点的大小，即 5050，为什么实际尺寸设置了 200300 呢？

因为其父节点 fillMaxSize 传入的 Constraints 是 200300，rwapContentSize 必须填满这个空间，而由于它有一个默认参数 align = Alignment.Center，所以才能出现 5050 矩形块居中的效果。

Intrinsic Measurements - 固有特性测量

中文将其翻译成 "固有特性"，很多人不理解 "固有" 到底指什么？所以放在本文最后讨论一下。

Compose 要求布局过程中每个节点只被测量一次，测量总耗时只与节点数正相关，与层级无关，所以 Comopse UI 不怕嵌套过深，而传统 Android 视图系统中，某个 View 存在多次测量的情况，随着层级变多测量次数会指数级增长，所以传图视图下我们需要通过优化 View 的层级提升性能。

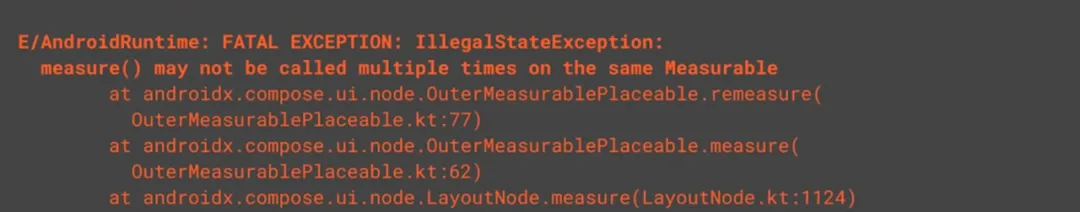

Compose 为了保证 "每个节点只测量一次" 的原则，甚至增加了编译期检查:

val constraints1 = ...val constraints2 = ...val placeable1 = measurable.measure(constraints1val placeable2 = measurable.measure(constraints2)

"每个节点只测量一次" 在提升性能的同时也带来了问题。来自官方文档的例子:

@Composablefun TwoTexts(modifier: Modifier = Modifier, text1: String, text2: String) {    Row(modifier = modifier) {        Text(            modifier = Modifier                .weight(1f)                .padding(start = 4.dp)                .wrapContentWidth(Alignment.Start),            text = text1        )        Divider(            color = Color.Black,            modifier = Modifier.fillMaxHeight().width(1.dp)        )        Text(            modifier = Modifier                .weight(1f)                .padding(end = 4.dp)                .wrapContentWidth(Alignment.End),
            text = text2        )    }}

上面代码的本意是希望打造以下的布局效果:

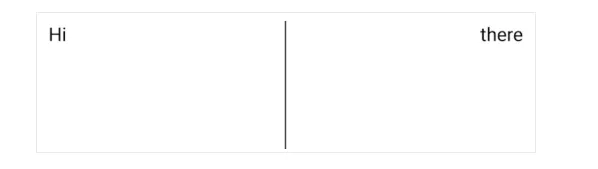

但发现实际效果不符合预期: Divider 的高度没有对齐左右的 Text，而是撑满了容器高度:

Row 为测量 Divider 传入 Constraints 时，不知道对齐 Text 高度应该设置怎样的 maxHeight。传入的 maxHeight 值比较大导致 Divider 的 fillMaxSize 撑满了整个容器。

传统视图体系中类似的情况，Row 在测量了 Text 的高度后，会再测量一次 Divider 并给出更合适的 View.MeasureSpec，但 Compose 中不可以，因为这样违反了 "每个节点只测量一次" 的原则。

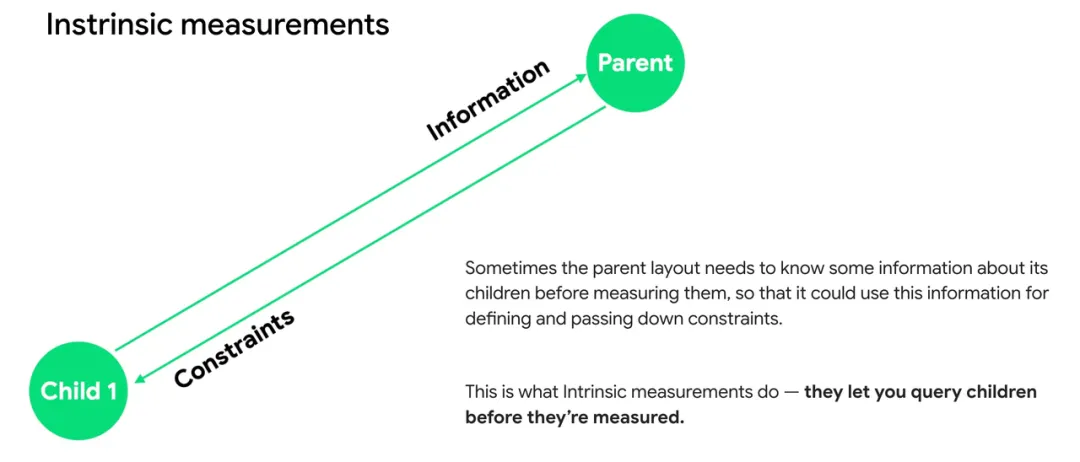

为此， Compose 引入了 "固有特性测量" 的机制。在当前节点正式发起深度遍历子测量节点之前的一次 "预处理"，从子节点提前获取必要信息，设置更合理的 Constraints，然后再发起正式测量。

MeasurePolicy 中提供了获取 "固有特性" 尺寸的方法: IntrinsicMeasureScope.minIntrinsicXXX

fun interface MeasurePolicy {
   fun IntrinsicMeasureScope.minIntrinsicWidth(        measurables: List<IntrinsicMeasurable>,        height: Int    ): Int
   fun IntrinsicMeasureScope.minIntrinsicHeight   fun IntrinsicMeasureScope.maxIntrinsicWidth   fun IntrinsicMeasureScope.maxIntrinsicHeight
}

Text 的固有特性的 minIntrinsicHeight 是文本内容单行展示的高度；Divider 的 minIntrinsicHeight 是 0，当我们改一下例子中的代码，在 Row 的 Modifier.height 增加 IntrinsicSize.Min。

Row(modifier = modifier.height(IntrinsicSize.Min)) {...}

Row 在发起子节点测量前，通过 MeasurePolicy 提供的固有特性相关方法，获取所有子节点的 minIntrinsicHeight，取最大的一个设为 Constraints.maxHeight 后发起正式测量。这样，Divider 的 fillMaxSize 就会跟 Text 两边高度对齐了。
