学渣工具｜生成PolarDB源代码调用图库

digoal2025年03月03日约 5 分钟

没错, 我是学渣工具多

为了写出酱香味的BUG, 拼了

分享如何生成PolarDB源代码调用图库!

读过PostgreSQL代码的同学, 对doxygen肯定不陌生, doxygen 生成的调用关系图可以帮助开发者更好地理解代码结构和逻辑。PostgreSQL直接提供了一个doxygen网站, 无需线下部署.

https://doxygen.postgresql.org/

PolarDB 没有提供此类网站, 需要线下部署doxygen生成html. 下面简单介绍如何使用doxygen生成PolarDB代码逻辑和结构图.

配置doxygen

首先克隆PolarDB 代码.


cd ~
git clone --depth 1 -b POLARDB_15_STABLE https://github.com/ApsaraDB/PolarDB-for-PostgreSQL

然后再配置doxygen, 生成html, 最后即可打开生成的html文件, 方便更好地理解代码逻辑和结构。

1. 安装 Doxygen

Linux:


sudo apt-get install doxygen
sudo apt-get install graphviz  # 用于生成调用关系图

macOS:


export HOMEBREW_NO_AUTO_UPDATE=1
brew install doxygen

brew install autoconf automake libtool pkg-config bison
echo"export PATH=\"/opt/homebrew/opt/bison/bin:\$PATH\"" >>~/.bash_profile
. ~/.bash_profile

curl https://gitlab.com/graphviz/graphviz/-/archive/12.2.1/graphviz-12.2.1.tar.gz -o ./graphviz-12.2.1.tar.gz
tar -zxvf graphviz-12.2.1.tar.gz
cd graphviz-12.2.1
./autogen.sh
./configure
make -j 4
sudo make install

# // brew install graphviz    # 依赖macos版本, 低版本使用上面的方法直接编译graphviz.

2. 配置 Doxygen

生成配置文件：
在代码根目录下运行以下命令生成默认配置文件：
```
cd ~/PolarDB-for-PostgreSQL
doxygen -g
```
这会生成一个名为 Doxyfile 的配置文件。
编辑配置文件：
使用文本编辑器打开 Doxyfile，修改以下关键配置：

INPUT：指定代码路径，例如下面3个目录含项目的主要c代码. ：
```
INPUT = src contrib external
```
RECURSIVE：设置为 YES，以递归扫描子目录：
```
RECURSIVE = YES
```
EXTRACT_ALL：设置为 YES，提取所有代码的文档：
```
EXTRACT_ALL = YES
```
EXTRACT_PRIVATE：设置为 YES，提取私有成员：
```
EXTRACT_PRIVATE = YES
```
EXTRACT_STATIC：设置为 YES，提取静态成员：
```
EXTRACT_STATIC = YES
```
HAVE_DOT：设置为 YES，启用 Graphviz 生成调用关系图：
```
HAVE_DOT = YES
```
CALL_GRAPH 和 CALLER_GRAPH：设置为 YES，生成函数调用关系图：
```
CALL_GRAPH = YES
CALLER_GRAPH = YES
```
OUTPUT_DIRECTORY：指定输出目录，例如：
```
OUTPUT_DIRECTORY = ./doxygen_docs
```

EXCLUDE过滤文件：如果某些文件不需要生成文档，可以在 Doxyfile 中配置 EXCLUDE，例如：


EXCLUDE = ./.cirrus.star ./.cirrus.tasks.yml ./.cirrus.yml ./.dir-locals.el ./.editorconfig ./.git ./.git-blame-ignore-revs ./.gitattributes ./.github ./.gitignore

GENERATE_LATEX生成 LaTeX 文档 如果需要生成 PDF 文档，可以在 Doxyfile 中启用 LaTeX 支持, 不使用可以关闭：
```
GENERATE_LATEX = NO
```
DOT_GRAPH_MAX_NODES 调用数限制 , 默认50可能太小了
```
DOT_GRAPH_MAX_NODES    = 500
```

其他


PROJECT_NAME           = "PolarDB"
PROJECT_NUMBER         = "15"
OPTIMIZE_OUTPUT_FOR_C  = YES   # 如果项目是纯c写的, 设置这个可以优化doxygen生成速度
DOT_IMAGE_FORMAT = svg  # 默认png, 如果报错, 可以改成svg
WARN_IF_DOC_ERROR = NO  # 忽略特定警告. 例如 在 repack_indexdef 函数的 Doxygen 注释中，使用了 @param 标签来描述参数，但这些参数并未在函数的实际参数列表中找到。  repack.c:782: warning: argument 'boolean' of command @param is not found in the argument list of repack_indexdef(PG_FUNCTION_ARGS)

更多配置说明请参考模板文件Doxyfile.

3. 生成文档

确保有足够的剩余磁盘空间, 生成的文件可能有点大(我这里仅生成html耗费了32GB). 另外, 这个操作有点耗时, 需要有点耐心.

在代码根目录下运行以下命令生成文档：


cd ~/PolarDB-for-PostgreSQL
   doxygen Doxyfile

生成的文档会保存在 OUTPUT_DIRECTORY 指定的目录中（例如 ./doxygen_docs）。


# 日志
...
Patching output file 74036/74037
Patching output file 74037/74037
type lookup cache used 65536/65536 hits=871795 misses=94954
symbol lookup cache used 65536/65536 hits=1989057 misses=281754
Note: based on cache misses the ideal setting for LOOKUP_CACHE_SIZE is 3 at the cost of higher memory usage.
finished...

4. 查看文档

打开生成的文档目录（例如 ./doxygen_docs/html）。
找到 index.html 文件，用浏览器打开。如打开浏览器: file:///Users/digoal/PolarDB-for-PostgreSQL/doxygen_docs/html/index.html
在浏览器中浏览代码的文档、类图、调用关系图等。

通过以上步骤，你可以轻松使用 Doxygen 阅读本地代码，并生成详细的文档和调用关系图，帮助你更好地理解代码逻辑和结构。

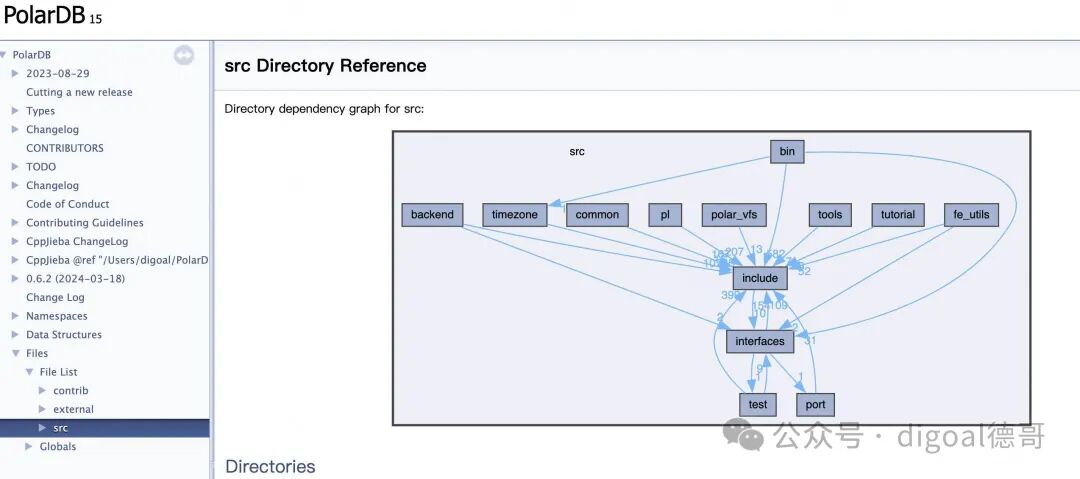

目录依赖关系

文件依赖关系

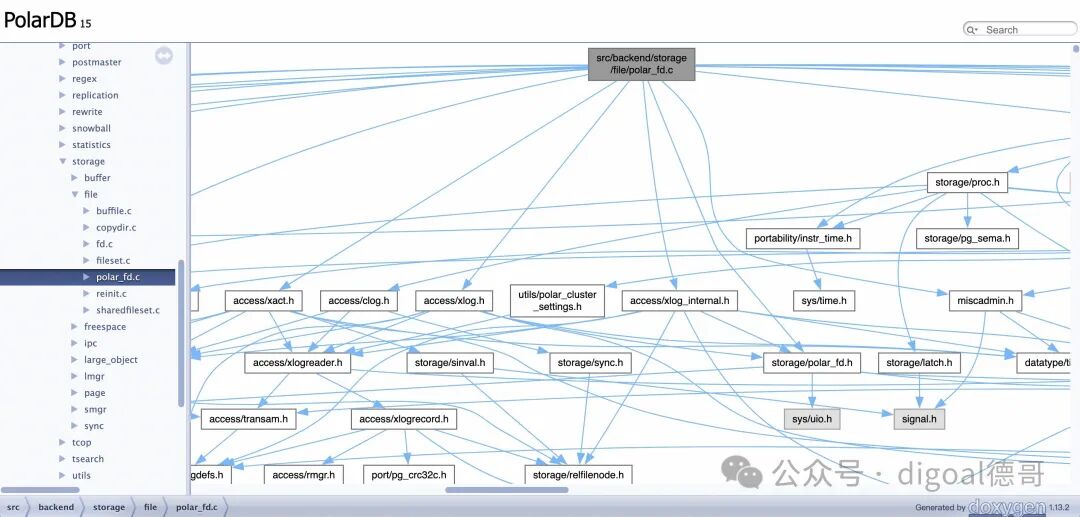

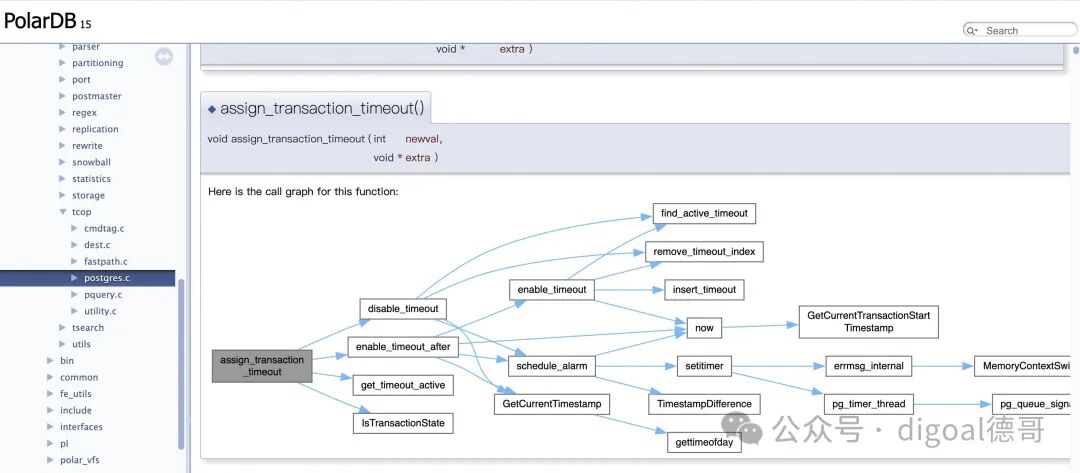

函数调用关系

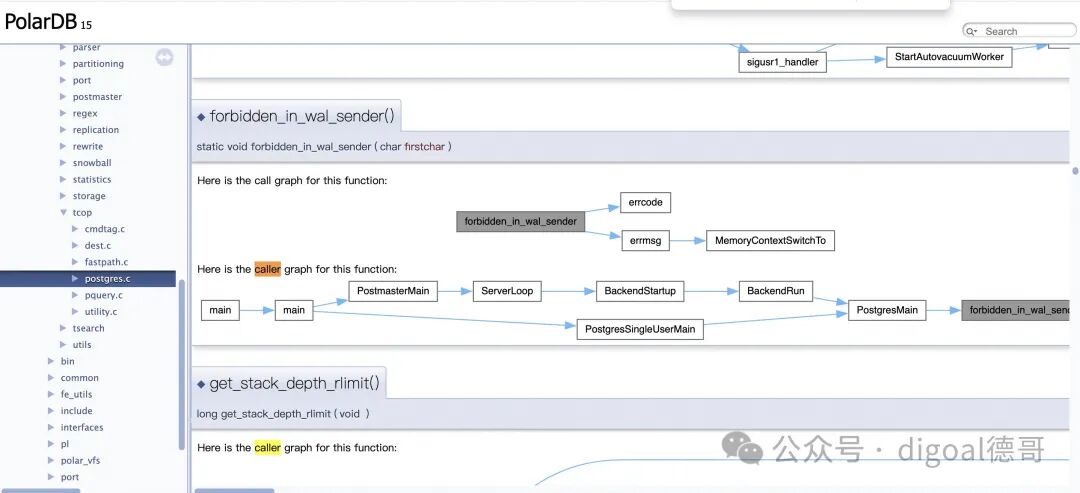

函数被调用关系

其他建议

1. 优化 Doxygen 使用

添加注释：
在代码中添加 Doxygen 风格的注释，例如：


/**
 * @brief 这是一个示例函数
 * @param a 参数a
 * @param b 参数b
 * @return 返回a + b
 */
intadd(int a, int b){
return a + b;
}

这样生成的文档会更加详细。

2. 结合 IDE 使用

VSCode：
安装 C/C++ 插件和 Doxygen Documentation Generator 插件，可以直接在代码中生成 Doxygen 注释。
CLion：
支持 Doxygen 注释高亮和文档生成。
Eclipse：
安装 Doxygen 插件，可以直接生成和查看文档。

3、把doxygen生成好的PolarDB源码调用逻辑发布给HTTP服务, 供他人访问

比较简单的方法如下:

1、创建http server：


进入到html目录
cd ~/PolarDB-for-PostgreSQL/doxygen_docs/html

启动http服务, 指定监听8000
python3 -m http.server -b 0.0.0.0 8000

8000：是端口，可以按需修改


$ python3 -m http.server --help
usage: server.py [-h] [--cgi] [-b ADDRESS] [-d DIRECTORY] [-p VERSION] [port]

positional arguments:
  port                  bind to this port (default: 8000)

options:
  -h, --help            show this help message and exit
  --cgi                 run as CGI server
  -b ADDRESS, --bind ADDRESS
bind to this address (default: all interfaces)
  -d DIRECTORY, --directory DIRECTORY
                        serve this directory (default: current directory)
  -p VERSION, --protocol VERSION
                        conform to this HTTP version (default: HTTP/1.0)

2、浏览内容：

浏览器中访问 http://$hostip:8000
