一、引言
Linux 文件系统是 Linux 操作系统的核心组件之一，它为用户和应用程序提供了统一的文件访问接口，屏蔽了底层存储设备的差异。从编程视角来看，理解 Linux 文件系统的结构和原理对于开发高效、可靠的文件操作程序至关重要。
POSIX 接口介绍
POSIX（Portable Operating System Interface）接口是 Linux 系统中用于文件操作的一组标准接口，它为应用程序提供了统一的文件访问方式。以下是一些常用的 POSIX 接口：
1. open() 接口
open() 函数用于打开一个文件，其函数原型为：
intopen(constchar *pathname, int flags, mode_t mode);• pathname：文件路径。• flags：文件打开的标志，如O_RDONLY（只读）、O_WRONLY（只写）、O_RDWR（读写）等。• mode：当创建新文件时的权限（可选）。该参数用于指定文件的权限，当创建新文件时生效；对于已存在的文件，mode参数通常被忽略，但某些系统可能会使用它进行权限检查。
2. close() 接口
close() 函数用于关闭一个已经打开的文件，其函数原型为：
intclose(int fd);• fd：文件描述符。
3. read() 接口
read() 函数用于从文件中读取数据，其函数原型为：
ssize_tread(int fd, void *buf, size_t count);• fd：文件描述符。• buf：读取数据的缓冲区。• count：读取的字节数。
4. write() 接口
write() 函数用于向文件中写入数据，其函数原型为：
ssize_twrite(int fd, constvoid *buf, size_t count);• fd：文件描述符。• buf：要写入的数据缓冲区。• count：要写入的字节数。
三、Linux 文件编程示例
以下是一个简单的文件读写示例，展示了如何使用 POSIX 接口进行文件操作：
#include<fcntl.h>
#include<unistd.h>
#include<stdio.h>
#include<stdlib.h>
intmain() {
int fd;
char *filename = "example.txt";
char buf[128];
// 打开文件
fd = open(filename, O_RDWR | O_CREAT, 0644);
if (fd < 0) {
perror("Failed to open file");
exit(EXIT_FAILURE);
}
// 写入数据
constchar *data = "Hello, Linux file system!";
ssize_t written = write(fd, data, strlen(data));
if (written < 0) {
perror("Failed to write to file");
close(fd);
exit(EXIT_FAILURE);
}
// 读取数据
ssize_t read_bytes = read(fd, buf, sizeof(buf));
if (read_bytes < 0) {
perror("Failed to read from file");
close(fd);
exit(EXIT_FAILURE);
}
buf[read_bytes] = '\0';
printf("Read from file: %s\n", buf);
// 关闭文件
close(fd);
return0;
}四、文件 IO Stack 介绍

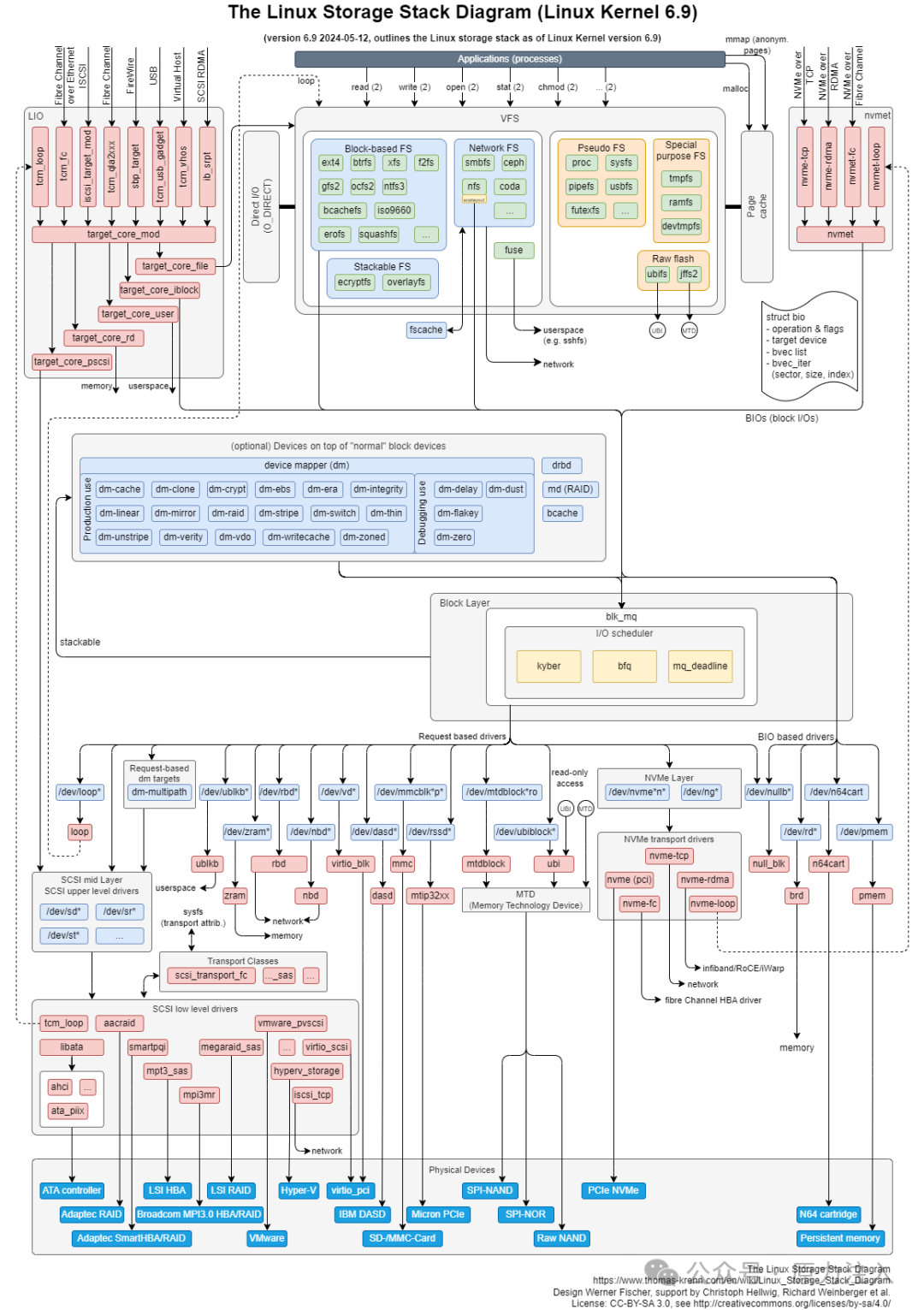

Linux 文件 IO Stack 是一个分层的结构，从用户空间到内核空间再到硬件设备，主要包括以下几个层次：
1. LibC 层
LibC 是用户空间的标准 C 库，它是 GNU C Library 的一部分，封装了 POSIX 接口，为应用程序提供方便的文件操作函数。例如，fopen()、fread() 和 fwrite() 等函数都是 LibC 提供的。
2. POSIX 接口层
POSIX 接口层定义了标准的文件操作接口，如 open()、close()、read() 和 write() 等。这些接口在用户空间和内核空间之间起到了桥梁作用。
3. VFS（虚拟文件系统）层
VFS 是 Linux 内核中的一个抽象层，它为各种具体的文件系统（如 ext4、XFS 等）提供了统一的接口。
4. 具体文件系统层（XFS）
XFS 是一种高性能的基于块的（Block-based）文件系统。
5. 块设备层
块设备层负责与磁盘等存储设备进行交互，实现文件数据的读写操作。它使用块设备驱动程序（Block Device Driver）来管理磁盘设备。
五、VFS/XFS/Disks 原理介绍
1. VFS 数据结构

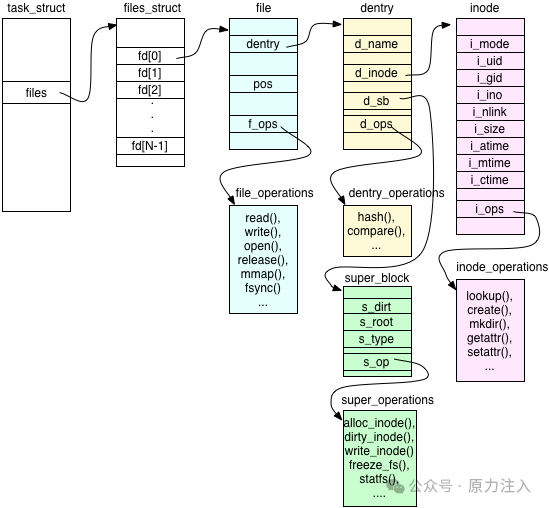

VFS 使用以下关键数据结构来管理文件系统：
• 超级块（super_block）：存储文件系统的元数据，如文件系统的类型、块大小、块数量等。超级块是整个文件系统的元数据存储点，包含了文件系统的全局信息，如类型、大小等，是文件系统的核心配置结构。 • 索引节点（inode）：存储文件的元数据，如文件大小、权限、创建时间等。索引节点（ inode）与文件一一对应，每个文件都有一个唯一的inode，存储了文件的元数据，如文件大小、权限、访问时间等。• 目录项（dentry）：存储文件名和索引节点的映射关系。 • 文件对象（file）：代表一个打开的文件，是进程与文件交互的接口。
关系
• 超级块（super_block）： • 超级块是整个文件系统的元数据存储点，它包含了文件系统的全局信息，如类型、大小等。通过超级块， VFS可以识别和管理不同的文件系统。• 索引节点（inode）： • 索引节点（ inode）与文件一一对应，每个文件都有一个唯一的inode。inode存储了文件的元数据，如文件大小、权限、访问时间等。它是文件系统中文件的抽象表示，不包含文件名。• 目录项（dentry）： • 目录项（ dentry）将文件名与inode连接起来。它存在于目录中，包含文件名和指向该文件inode的指针。这种映射关系使得用户可以通过文件名访问文件，而文件系统则通过inode管理文件的实际数据和元数据。• 文件对象（file）： • 文件对象（ file）代表一个打开的文件，它是进程与文件交互的接口。file对象包含文件的当前读写位置、文件标志等信息，并通过dentry和inode与文件系统中的文件建立联系。
2. XFS 原理
XFS 是一种高性能的文件系统，它具有以下特点：
• 日志机制：XFS 使用日志来记录文件系统的元数据操作，以保证文件系统的完整性。 • 元数据管理：XFS 使用位图（Bitmap）来管理文件系统的元数据，包括 inode 位图和块位图。 • 数据布局：XFS 使用块组（Block Group）来组织数据，每个块组包含一定数量的块。块组可以独立管理，包含数据、元数据和日志信息，用于提高数据存储和访问效率。
XFS 在磁盘上的 layout
XFS 文件系统在磁盘上的布局通常包括以下几个部分：
1. 超级块（Superblock） structxfs_super_block {
__be32 sb_magicnum; /* 魔术数，用于标识文件系统 */
__be32 sb_blocksize; /* 文件系统的块大小 */
__be64 sb_dblocks; /* 文件系统中的总块数 */
__be64 sb_rblocks; /* 预留块数 */
__be64 sb_rextents; /* 预留空间的总扩展数 */
__u8 sb_uuid[16]; /* 文件系统的 UUID */
__be32 sb_logstart; /* 日志区域的起始块号 */
/* 其他字段 */
};
• 位于磁盘的固定位置（通常是第 0 块），包含文件系统的元数据，如文件系统版本、UUID、块大小、日志信息等。它是 XFS 文件系统的核心结构，记录了文件系统的整体状态和配置。
• 用于记录文件系统的元数据操作，以保证文件系统的完整性。日志通常位于磁盘的特定区域，可以是内嵌的（位于文件系统内部）或独立的（位于单独的设备上）。
• 可变长度数据区域（ Allocation Group Free and Freelist）用于管理文件系统的空间分配。它包含每个分配组的空闲空间信息，帮助文件系统高效地分配和回收空间。
• B+ 树索引区域用于快速查找和管理文件系统中的数据。XFS 使用 B+ 树来存储文件的元数据，如 inode 和目录项，以提高数据的访问效率。
• 这是文件系统中最大的区域，用于存储用户数据。它被划分为多个分配组（ Allocation Groups），每个分配组包含多个块组（Block Groups）。每个块组可以独立管理，包括存储数据、元数据和日志信息。
3. 磁盘（Disks）原理
磁盘是一种块设备，它使用块作为基本的存储单位。磁盘的物理结构包括盘片、磁头、磁道和扇区。磁盘的寻址方式包括 CHS（Cylinder-Head-Sector）地址和 LBA（Logical Block Address）地址。
六、IO Stack 的读写流程
1. read 操作流程
1. 用户空间发起 read 请求：应用程序调用 read()函数，请求从文件中读取数据。2. LibC 库处理： LibC库对read()请求进行初步封装和处理，如参数检查、缓冲区管理等。3. 进入内核 POSIX 接口层：进入内核后， POSIX接口层将请求转交给VFS层。4. VFS 层解析和转发： VFS层通过文件系统的挂载点信息，确定目标文件所属的具体文件系统类型（如XFS）。5. 具体文件系统处理读请求： XFS文件系统根据请求的文件偏移量和大小，从磁盘上读取相应的数据块，并通过缓冲区管理机制将数据传递给VFS层。文件系统可能会使用缓存（如页缓存）来提高读取性能。6. VFS 层返回数据： VFS层将数据返回给POSIX接口层，再由POSIX接口层返回给用户空间的LibC库。7. LibC 库返回数据： LibC库将读取到的数据返回给应用程序，完成整个read操作流程。
2. write 操作流程
1. 用户空间发起 write 请求：应用程序调用 write()函数，将数据写入文件。2. LibC 库处理： LibC库对write()请求进行初步封装和处理，如参数检查、缓冲区管理等。3. 进入内核 POSIX 接口层：进入内核后， POSIX接口层将请求转交给VFS层。4. VFS 层解析和转发： VFS层通过文件系统的挂载点信息，确定目标文件所属的具体文件系统类型（如XFS）。5. 具体文件系统处理写请求： XFS文件系统接收写入请求，将数据写入缓冲区，并根据需要同步到磁盘。文件系统可能会使用缓存（如页缓存）来提高写入性能。6. VFS 层处理完成并返回写入结果： VFS层将写入结果返回给POSIX接口层，再由POSIX接口层返回给用户空间的LibC库。7. LibC 库返回结果： LibC库将写入结果返回给应用程序，完成整个write操作流程。
