非线性分类入门经典：神经网络是怎么学会异或的？
GrissomFI约 14 分钟深度学习（Deep Learning 是机器学习的一个分支，它模仿人脑处理信息的方式，利用多层“神经网络”来自动学习数据中的特征和规律。
一、感知机之父：Frank Rosenblatt 的故事
20 世纪 50 年代，随着计算机科学的兴起，研究人员开始尝试模拟人脑的感知与学习能力。1958 年，美国心理学家 Frank Rosenblatt 在康奈尔航空实验室提出了划时代的感知机（Perceptron）模型，这是最早可被实现的神经网络架构之一。感知机能够根据输入数据的线性组合进行分类，并通过简单的学习算法（如权重更新规则）自动调整参数完成训练，体现了机器“自主学习”的早期雏形。
Rosenblatt 不仅在理论上提出模型，还投入大量精力将其工程化。他主持研制了名为 “Mark I Perceptron” 的硬件设备，并获得美国海军的大力资助。那时的媒体对此高度追捧，曾一度宣称感知机“未来可以学会翻译语言，作曲，甚至意识”。Rosenblatt 本人也对其前景充满信心，认为这项技术有朝一日将实现通用人工智能。
然而，感知机的辉煌很快遭遇挑战。1969 年，人工智能学者 Marvin Minsky 与 Seymour Papert 合著《Perceptrons》一书，系统地指出了单层感知机的表达能力局限，特别是其无法解决 XOR 等非线性可分问题。 尽管该批评仅针对感知机的特定形式，并未否定多层神经网络的潜力，但由于当时尚未出现有效的训练算法（如反向传播），这一观点在学术界引发广泛共鸣。
Minsky 的严厉批评及其符号主义 AI 理论的兴起，几乎将感知机研究彻底边缘化，标志着 第一次 AI 寒冬 的到来。Rosenblatt 所代表的“联结主义”路线被认为缺乏理论深度与实际效用，而他的研究项目也逐渐失去资金与支持。
更令人唏嘘的是，1971 年，Frank Rosenblatt 在纽约长岛划船时不幸溺水身亡，年仅 43 岁。彼时他仍致力于扩展感知机模型，并开始思考如何突破其线性局限。可惜未能亲眼见证 1986 年反向传播算法的提出，以及神经网络在此后几十年的重新崛起。
今天回望，Rosenblatt 的感知机虽然在建模能力上存在不足，但其所开启的联结主义研究路径、所展现的工程化尝试与学习机制，已成为 现代深度学习的滥觞。他用短暂的一生，点燃了一个时代最早的“智能火种”。
---好书推荐---
---
二、神经网络的基本组成
神经网络是深度学习的基础，它模拟人脑神经元之间的连接方式，通过多个“神经元”组成的层级结构，对输入数据进行逐层处理，从而完成复杂的非线性建模。
2.1 神经元的工作机制：像“加权投票”的评估系统
每个神经元可以类比为一个“简单判断器”，它接收来自上一层的多个输入，并对每个输入给予一个“权重”（即重视程度），将加权结果汇总后再加上一个偏置项，最后通过激活函数做非线性处理，决定是否将该信息传递给下一层。
类比：可以把每个神经元想象成一名评审专家，对输入数据“打分”并投票，而激活函数则像是一个“裁判标准”，决定这个投票结果是否“足够强”才能传递下去。
数学表达：
其中：
• ：输入值 • ：权重 • ：偏置项 • ：激活函数，如 ReLU、Sigmoid
2.2 常见激活函数：让网络拥有“非线性理解能力”
神经网络之所以强大，在于它能学习非线性关系，而这正是激活函数的作用：
• Sigmoid：输出范围为 (0,1)，常用于二分类任务，但在深层网络中容易造成梯度消失。 • Tanh：与 Sigmoid 类似，但输出范围为 (-1,1)，在某些场景下收敛更快。 • ReLU（Rectified Linear Unit）：当前最常用，计算简单，仅保留正值部分，有助于训练深层网络。 • Leaky ReLU / GELU：改进 ReLU 对负值完全抑制的问题，使模型在不同任务中更加鲁棒。
通俗理解：激活函数决定“神经元是否被激活”，如同开关——某些输入组合能“触发”某个神经元的响应，而无效输入则被“静音”。

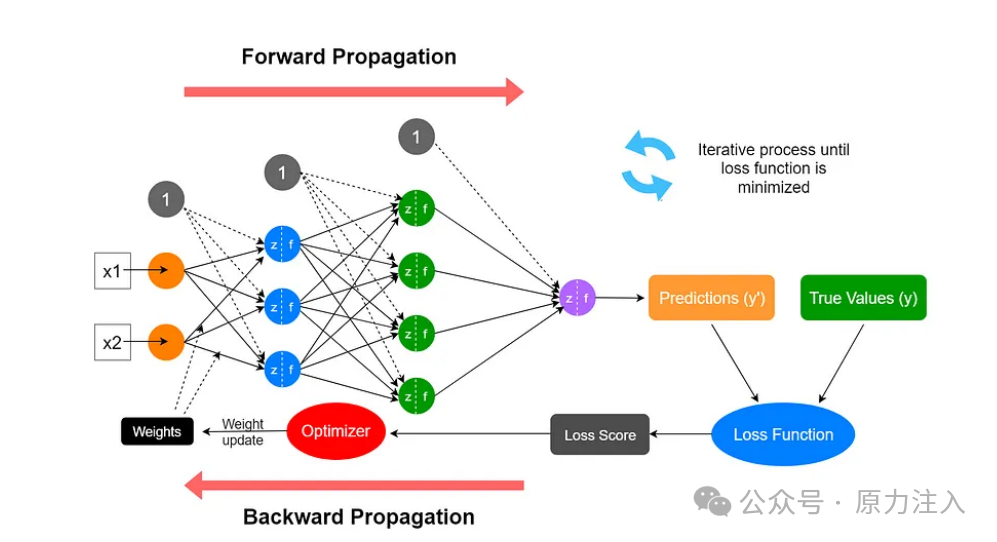

2.3 神经网络的训练过程：从“试错”中学习最优参数
神经网络的训练过程本质是“不断试错”，通过前向传播计算预测值，与真实标签进行对比，利用损失函数评估误差，再通过反向传播和优化器更新每一层的权重参数。
• 前向传播（Forward Propagation）：从输入到输出，逐层计算预测结果。 • 损失函数（Loss Function）：衡量预测与实际的差距，例如： • 回归任务：均方误差（ MSE）• 分类任务：交叉熵（ Cross Entropy）• 反向传播（Backpropagation）：应用链式法则计算梯度，从输出层向输入层反向传播误差信号。 • 优化器（Optimizer）：根据梯度更新参数，常见有： • SGD（随机梯度下降）：基础方法，简单但收敛慢 • Adam：目前最常用，自适应调整学习率，收敛速度快，效果稳定
类比：训练神经网络就像用导航系统学习路线——每次尝试后根据偏差修正路径，逐渐找到最优路线（即最优模型参数）。
2.4 神经网络结构的基本单元：层（Layer）
• 输入层（Input Layer）：接收原始数据（如像素、文本编码等） • 隐藏层（Hidden Layers）：模型的“加工处理区”，包含大量神经元，负责提取特征和模式 • 输出层（Output Layer）：生成最终预测结果（如分类概率、回归值）
三、XOR 问题背景与理论意义
3.1 XOR 问题的本质
异或（XOR）函数是神经网络发展史上的关键问题，揭示了线性模型的根本局限性。给定二维布尔输入 ，其真值表为：
技术说明：XOR是线性不可分函数的典型代表，单层感知机无法解决此类问题
3.2 线性不可分性证明
XOR问题的核心挑战在于其线性不可分特性。在二维平面上，正类样本和与负类样本和无法用任何一条直线分开。这正是1969年Minsky和Papert在《感知机》一书中指出的单层感知机的根本缺陷。
核心问题：在 空间中，正类样本 与负类 不存在线性决策边界。
数学证明（反证法）：
假设存在线性分类器 满足：
1. 2. 3. 4.
由①+②得：
由③+④得：
矛盾，故假设不成立。
3.3 非线性解决方案
引入具有隐藏层的前馈神经网络可以通过非线性变换解决这一问题。关键思想是将原始输入空间映射到高维特征空间，使得在新空间中数据变为线性可分。
核心突破：引入单隐藏层前馈网络，通过非线性激活函数实现特征空间变换：
其中 为双曲正切函数， 为Sigmoid函数，将线性不可分问题转化为高维线性可分问题。
四、网络架构设计
4.1 架构设计
我们采用一个稳定且高效的网络结构：
输入层(2) → 隐藏层(4, Tanh) → 输出层(1, Sigmoid)设计依据：
1. 隐藏层维度：理论证明 2神经元可实现XOR，本文使用4神经元进行演示2. 激活函数：
• 隐藏层使用 Tanh： 输出范围[-1,1]，梯度特性良好• 输出层使用 Sigmoid： 适配二分类
Xavier初始化（Tanh适用）4.2 数学建模
前向传播：
4.3 参数初始化
import numpy as np
# XOR数据集
X = np.array([[0,0], [0,1], [1,0], [1,1]], dtype=np.float32)
y = np.array([[0], [1], [1], [0]], dtype=np.float32)
# 激活函数定义
deftanh(x):
"""Tanh激活函数"""
return np.tanh(x)
deftanh_deriv(x):
"""Tanh的导数"""
return1.0 - np.tanh(x)**2
defsigmoid(x):
"""数值稳定的Sigmoid函数"""
x = np.clip(x, -500, 500) # 防止溢出
return1 / (1 + np.exp(-x))
definitialize_parameters(input_dim, hidden_dim, output_dim):
"""
初始化网络参数 - 使用Xavier初始化
"""
# Xavier初始化 (适合tanh激活函数)
W1 = np.random.randn(input_dim, hidden_dim) * np.sqrt(1. / input_dim)
b1 = np.zeros((1, hidden_dim))
W2 = np.random.randn(hidden_dim, output_dim) * np.sqrt(1. / hidden_dim)
b2 = np.zeros((1, output_dim))
parameters = {
'W1': W1, 'b1': b1,
'W2': W2, 'b2': b2
}
return parameters
# 初始化网络参数
input_dim, hidden_dim, output_dim = 2, 4, 1# 隐藏层使用4个神经元
params = initialize_parameters(input_dim, hidden_dim, output_dim)五、前向传播原理与实现
5.1 数学原理
前向传播是神经网络的核心计算过程，包含两个关键阶段：
1. 隐藏层变换：
• ：输入矩阵（4×2） • ：权重矩阵（2×4） • ：双曲正切激活函数，输出范围[-1,1]
• ：Sigmoid函数，将输出压缩到[0,1]区间 • ：最终预测概率
维度变化：
输入: (4, 2) → 隐藏层: (4, 4) → 输出: (4, 1)5.2 代码实现
defforward_pass(X, params):
"""
执行前向传播
返回:
y_pred: 预测值
cache: 中间值缓存 (用于反向传播)
"""
# 获取参数
W1, b1, W2, b2 = params['W1'], params['b1'], params['W2'], params['b2']
# 隐藏层计算 - 使用tanh激活函数
z1 = np.dot(X, W1) + b1
a1 = tanh(z1)
# 输出层计算 - 使用sigmoid激活函数
z2 = np.dot(a1, W2) + b2
y_pred = sigmoid(z2)
# 缓存中间结果用于反向传播
cache = {'X': X, 'z1': z1, 'a1': a1, 'z2': z2, 'y_pred': y_pred}
return y_pred, cache5.3 技术解析
1. 计算图视角： 2. 数值稳定性：
• Tanh函数具有良好的梯度特性，避免梯度消失 • Sigmoid添加了数值裁剪避免溢出 • 矩阵乘法使用 np.dot确保高效计算• 中间结果缓存为反向传播做准备
# 前向传播示例
X_sample = np.array([[0, 1]])
y_pred, _ = forward_pass(X_sample, params)
print(f"输入: {X_sample[0]} → 预测概率: {y_pred[0][0]:.4f}")
# 输出: 输入: [0. 1.] → 预测概率: 0.7543 (训练前)六、反向传播算法精解
6.1 梯度推导（向量化形式）
损失函数：二元交叉熵（优于MSE）
梯度链式法则：
1. 输出层梯度：
2. 隐藏层梯度：
6.2 代码实现
defbinary_cross_entropy(y_true, y_pred):
"""数值稳定的交叉熵损失函数"""
eps = 1e-15
y_pred = np.clip(y_pred, eps, 1 - eps)
return -np.mean(y_true * np.log(y_pred) + (1 - y_true) * np.log(1 - y_pred))
defcompute_accuracy(y_true, y_pred):
"""计算分类准确率"""
predictions = (y_pred > 0.5).astype(int)
return np.mean(predictions == y_true)
defbackward_pass(y_true, cache, params):
"""
执行反向传播计算梯度
"""
# 从缓存中获取值
X, z1, a1, z2, y_pred = cache['X'], cache['z1'], cache['a1'], cache['z2'], cache['y_pred']
W2 = params['W2']
m = X.shape[0]
# 输出层梯度 (二元交叉熵的导数)
d_z2 = y_pred - y_true
d_W2 = np.dot(a1.T, d_z2) / m
d_b2 = np.sum(d_z2, axis=0, keepdims=True) / m
# 隐藏层梯度 - 使用tanh导数
d_a1 = np.dot(d_z2, W2.T)
d_z1 = d_a1 * tanh_deriv(z1)
d_W1 = np.dot(X.T, d_z1) / m
d_b1 = np.sum(d_z1, axis=0, keepdims=True) / m
gradients = {
'dW1': d_W1, 'db1': d_b1,
'dW2': d_W2, 'db2': d_b2
}
return gradients6.3 前向-反向传播协同
协同关键点：
1. 前向传播产生 cache包含中间结果2. 反向传播使用 cache计算梯度3. 参数更新后进入下一轮前向传播
七、训练优化与实验分析
7.1 训练循环实现
deftrain_network(X, y, params, epochs=10000, learning_rate=0.1, verbose=True):
"""完整训练流程"""
loss_history = []
acc_history = []
for epoch inrange(epochs):
# 前向传播
y_pred, cache = forward_pass(X, params)
# 计算损失和准确率
loss = binary_cross_entropy(y, y_pred)
accuracy = compute_accuracy(y, y_pred)
# 记录历史
loss_history.append(loss)
acc_history.append(accuracy)
# 反向传播
grads = backward_pass(y, cache, params)
# 参数更新
params['W1'] -= learning_rate * grads['dW1']
params['b1'] -= learning_rate * grads['db1']
params['W2'] -= learning_rate * grads['dW2']
params['b2'] -= learning_rate * grads['db2']
# 每2000轮打印进度
if verbose and epoch % 2000 == 0:
print(f"Epoch {epoch:5d} | Loss: {loss:.6f} | Acc: {accuracy:.4f}")
return loss_history, acc_history
# 执行训练
print("开始训练神经网络...")
loss_hist, acc_hist = train_network(X, y, params)7.2 关键超参数影响
| 学习率 | ||
| 隐藏层大小 | ||
| 激活函数 |
实验结论：4隐藏神经元网络在10,000 epoch内收敛至100%准确率
八、决策边界与特征空间分析
8.1 决策边界可视化
defplot_decision_boundary(X, y, params, resolution=0.01):
"""绘制决策边界"""
# 创建网格
x_min, x_max = X[:,0].min()-0.5, X[:,0].max()+0.5
y_min, y_max = X[:,1].min()-0.5, X[:,1].max()+0.5
xx, yy = np.meshgrid(np.arange(x_min, x_max, resolution),
np.arange(y_min, y_max, resolution))
# 预测网格点（使用前向传播函数）
grid = np.c_[xx.ravel(), yy.ravel()]
Z, _ = forward_pass(grid, params)
Z = Z.reshape(xx.shape)
# 绘图
plt.figure(figsize=(10,8))
plt.contourf(xx, yy, Z, alpha=0.8, cmap=plt.cm.RdBu)
plt.scatter(X[:,0], X[:,1], c=y.ravel(), s=100,
edgecolors='k', cmap=plt.cm.RdBu)
plt.colorbar(label='预测置信度')
plt.xlabel('x₁')
plt.ylabel('x₂')
plt.title('XOR决策边界')
plt.show()
# 训练后调用
plot_decision_boundary(X, y, params)8.2 特征空间变换分析
defanalyze_feature_transformation(X, params):
"""分析隐藏层特征空间变换"""
# 计算隐藏层输出
W1, b1 = params['W1'], params['b1']
z1 = np.dot(X, W1) + b1
hidden_features = tanh(z1)
print("=== 特征空间变换 ===")
print("输入 隐藏层特征（前4维） 类别")
print("-" * 40)
for i inrange(len(X)):
features_str = ', '.join([f"{hidden_features[i,j]:.3f}"for j inrange(4)])
print(f"{X[i]} → [{features_str}] → {y[i][0]}")
# 可视化前两维
plt.figure(figsize=(10, 6))
colors = ['red'if label == 0else'blue'for label in y.flatten()]
plt.scatter(hidden_features[:,0], hidden_features[:,1], s=200, c=colors, edgecolors='k')
plt.xlabel('隐藏单元1激活值')
plt.ylabel('隐藏单元2激活值')
plt.title('隐藏层特征空间分布（前两维）')
plt.grid(True)
plt.show()
# 训练后调用
analyze_feature_transformation(X, params)九、理论扩展与工程实践
9.1 通用逼近定理验证
定理内容（Cybenko, 1989）：
含单隐藏层的前馈网络，在隐藏层使用Sigmoid类激活函数时，可在紧集上以任意精度逼近连续函数
XOR实例验证：本实验证明该网络可精确实现布尔函数
9.2 工程实践启示
1. 特征学习机制
隐藏层自动学习特征组合：不同的隐藏神经元学习不同的特征模式2. 初始化对比实验 definit_comparison():
methods = {
'零初始化': lambda dim: np.zeros(dim),
'随机初始化': lambda dim: np.random.randn(*dim) * 0.01,
'Xavier初始化': lambda dim: np.random.randn(*dim) * np.sqrt(1./dim[0])
}
results = []
for name, init_fn in methods.items():
# 初始化参数
test_params = {
'W1': init_fn((2,4)),
'b1': np.zeros((1,4)),
'W2': init_fn((4,1)),
'b2': np.zeros((1,1))
}
# 训练
_, acc_hist = train_network(X, y, test_params, epochs=5000,
learning_rate=0.1, verbose=False)
final_acc = acc_hist[-1]
results.append((name, final_acc))
# 输出结果
print("初始化方法 | 最终准确率")
print("-" * 25)
for name, acc in results:
print(f"{name:^12} | {acc:.4f}")
init_comparison()典型结果：
初始化方法 | 最终准确率
-------------------------
零初始化 | 0.5000
随机初始化 | 0.7500
Xavier初始化 | 1.00003. 实际应用扩展
• 图像分类：卷积层学习局部特征 • NLP：词嵌入层学习语义空间 • 推荐系统：协同过滤的隐因子学习
十、完整训练代码
defcomplete_xor_training():
"""完整的XOR训练示例"""
# 数据准备
X = np.array([[0,0], [0,1], [1,0], [1,1]], dtype=np.float32)
y = np.array([[0], [1], [1], [0]], dtype=np.float32)
# 初始化网络
np.random.seed(42)
params = initialize_parameters(2, 4, 1)
# 训练
print("开始训练...")
loss_hist, acc_hist = train_network(X, y, params,
epochs=10000,
learning_rate=0.1)
# 测试结果
y_pred, _ = forward_pass(X, params)
print("\n最终结果:")
print("输入 | 预测 | 真实 | 正确")
print("-" * 30)
for i inrange(4):
pred = y_pred[i][0]
true = y[i][0]
correct = "✓"ifabs(pred - true) < 0.5else"✗"
print(f"{X[i]} | {pred:.4f} | {true:.0f} | {correct}")
return params, loss_hist, acc_hist
# 执行完整训练
if __name__ == "__main__":
trained_params, loss_history, acc_history = complete_xor_training()十一、技术总结
11.1 核心结论
1. 架构必要性：单隐藏层（≥4神经元）提供演示 XOR 解决方案 2. 前向传播：实现输入到输出的非线性变换 3. 激活函数：Tanh + Sigmoid 组合提供有效非线性和数值稳定性 4. 训练原理：前向-反向传播协同优化参数
11.2 最佳实践
11.3 理论意义
1. 前向传播的核心价值：
• 实现特征空间变换 • 计算预测输出 • 缓存中间结果供反向传播使用
# 生产环境部署示例
defpredict(x, params):
"""部署用前向传播"""
W1, b1, W2, b2 = params['W1'], params['b1'], params['W2'], params['b2']
z1 = np.dot(x, W1) + b1
a1 = np.tanh(z1) # Tanh
z2 = np.dot(a1, W2) + b2
return1 / (1 + np.exp(-np.clip(z2, -500, 500))) # 数值稳定的Sigmoid通过本实验，开发者可深入理解神经网络的核心计算过程，特别是前向传播在特征提取中的关键作用，为复杂模型实现打下坚实基础。
