性能最高提升7倍？探究大语言模型推理之缓存优化

AI技术一路发展至今，推理优化是一个永存的话题，尤其是面临算力有限的情况下，如何将有限的计算资源利用最大化，是需要持续努力去实现的。今天我们来探讨一下大语言模型(LLM)推理缓存优化技术的演进和未来展望。本文主要进行原理性的探究，下一期会有相关的落地实践方案。

LLM：大语言模型, Large Language Model

TTFT：首Token延迟， Time to First Token

TPOT：平均Token，Time Per Output Token

APC：自动前缀缓存， Automatic Prefix Cache

• KV Cache

• 目前主流推理框架vLLM, SGLang都已经支持，而且都是默认开启的

• 优化点

• 降低TTFT

• 降低TPOT

• 提升吞吐

• Paged Attention

• 主要针对KV Cache在内存管理上的优化，提升资源利用率

• 优化点

• 提升吞吐

• Prefix Caching

• vLLM, SGLang默认开启，但是两者实现原理上略有不同

• 优化点

• 降低TTFT

• 提升吞吐

• LMCache

• 还在快速成长阶段

• 目前只支持集成在vLLM，需要主动安装配置和开启

• 优化点

• 降低TTFT，TPOT

• 提升吞吐

目前主流的推理框架是vLLM和SGLang。

LLM推理过程可以划分为下面两个阶段：

• Prefill阶段

• 模型接受用户的提示词(Prompt)，并且并行计算所有Token的Query、Key和Value向量。

• 这一阶段需要通过并行计算充分利用GPU算力资源，所以属于计算密集型场景，瓶颈在于算力而非内存。

• Decode阶段

• 模型逐个推理生成Token，每次只生成一个Token。模型首先计算其对应的Query、Key和Value，当前Token的Query会与现在以及历史上所有的Key进行点积计算，最终获得此Token的Attention。

• 这一阶段是串行的无法并行加速，而且需要频繁读写缓存数据，属于IO密集型场景，对缓存存储的空间和读写效率要求比较高。

在LLM中，回归生成(auto regressive generation)是很关键的一个机制，这意味着模型会基于用户提供的提示词(prompt)，逐步推理生成下一个token。此过程是串行的，而且极大地依赖于Transformer架构中的自注意力机制(self-attention)。

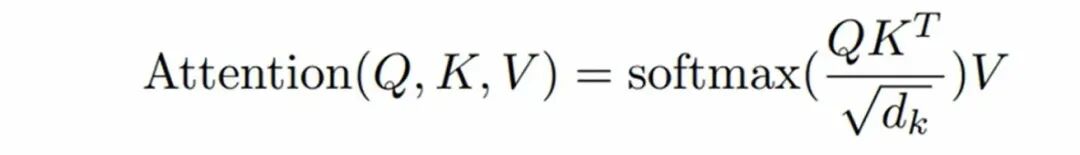

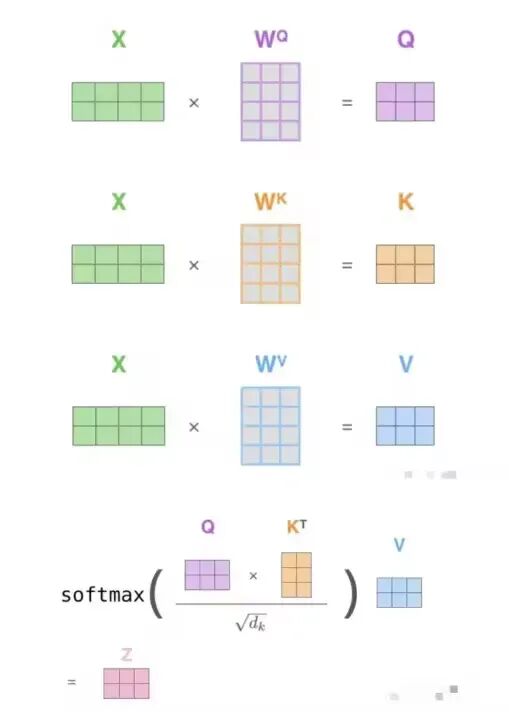

在self-attention中，模型会为每个token计算三个向量：Query(Q), Key(K), Value(V)。每次生成一个新的Token，都需要当前的Query向量和之前Token的key向量进行进行点积计算注意力分数，再据此对Value向量做加权求和。这就需要频繁访问此前的Token计算的结果。为了避免重复计算这些历史的Key和Value向量，所以就将他们缓存下来，成为KV Cache。

KV Cache如今已经是主流大语言模型的通用技术，通过缓存每一步生成过程中的Key和Value向量(即KV Cache)，避免重复计算，节省算力。这部分缓存不会一直常驻GPU显存，而是会随着请求的增长，动态的增长和释放。所以KV Cache的管理至关重要，不合理的KV Cache管理会出现大量的内存碎片，导致内存等资源浪费，进而限制并发、拉低整体吞吐。下面将对各主流推理框架在KV Cache方面的实现原理和优化进行介绍。

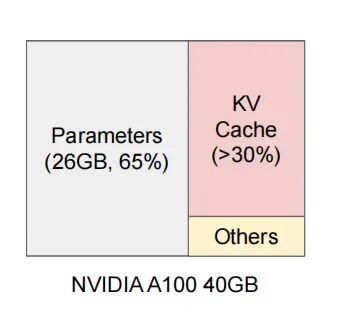

下图是LLAMA-8B模型在NVIDIA A100 40GB GPU上推理的显存占用分布：

• Parameters(26GB, 65%):模型权重参数，启动后常驻GPU显存中；

• KV Cache(>30%)；

• Others；

• 显存增长快

• 内存碎片化

• 缓存难以复用


为了解决上述问题接下来我们看看各个主流LLM推理框架是如何优化的。

vLLM

PagedAttention

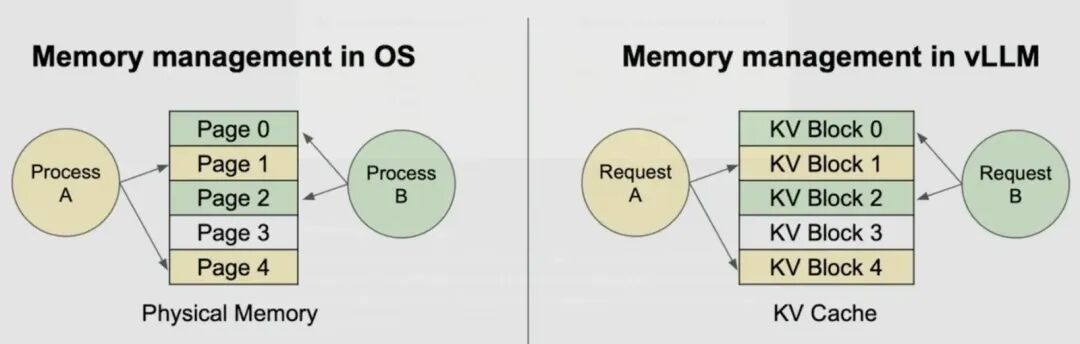

vLLM引入了一个全新的注意力机制PagedAttention，它借鉴的是操作系统中的虚拟内存分页技术，将每次请求的KV Cache按块存储在非连续的内存地址中。通过Block粒度的内存管理，实现了高效、动态的KV Cache管理。

关键改进有如下：

• 灵活的内存管理，提升内存复用率，减少内存碎片；

• KV Cache被切分为固定大小的Block；

• 默认每个Block存储16个Token；

• Block可以存放在非连续的物理内存中；

• 多样化的共享策略

• 使用Copy-on-Write(CoW)机制，允许并行采样(Parallel Sampling)的场景下，共享生成的KV Cache，CoW机制的意思是只有新的生成序列生成并写入新的Token的时候，才会复制当前的Block，否则和之前的序列共享KV Cache Block。

• 相同prompt开头的token可以被共享。

内存管理

以vLLM官方文档中的例子，说明PagedAttention过程，用户Prompt为“Alan Turing is a computer scientist”

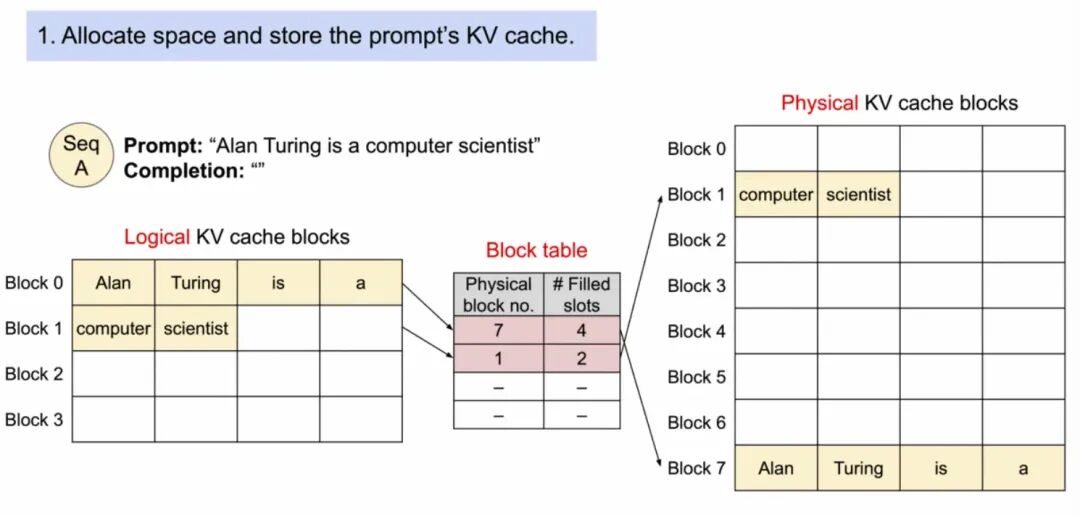

1. prefill阶段

a.prompt中的所有token会被计算KV Cache并缓存在Block 0和Block 1中，其中Block 1只占用了两个token位置未被占满。

b.Block 0和1分别映射到物理Block 7和1。

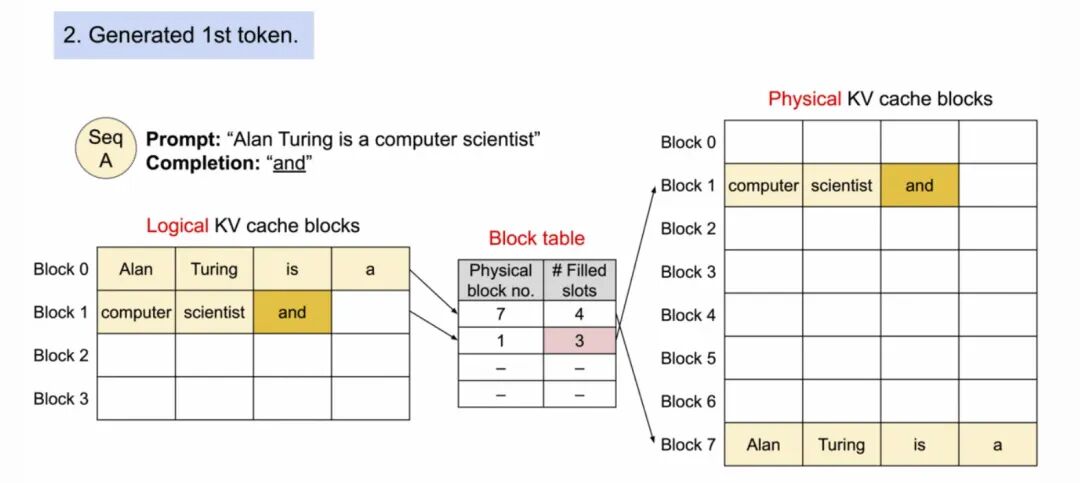

2. decode阶段-生成第一个token。因为Block 1还未满，所以继续在Block 1填充，然后Block Table的Filled slots + 1。

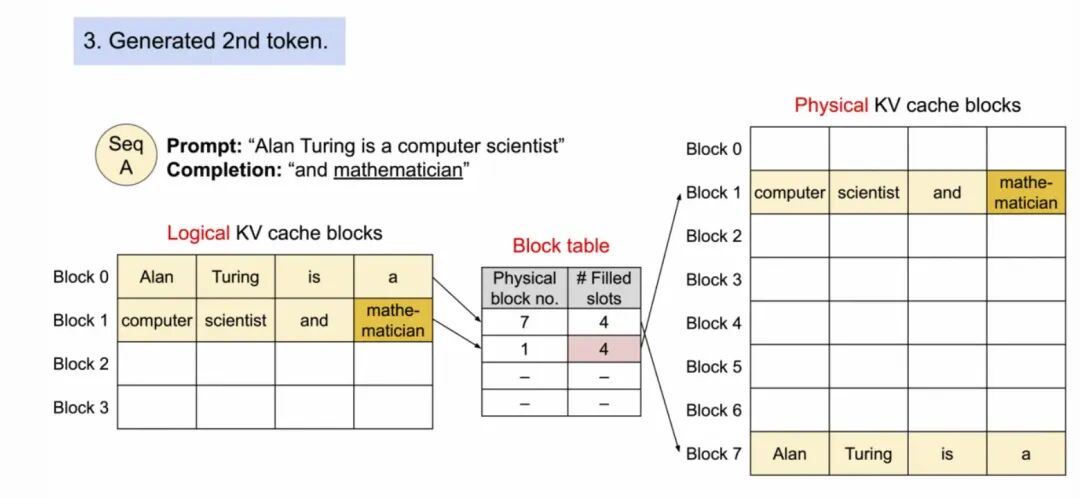

3. decode阶段-生成第二个token。Block 1扔未满，继续在Block 1填充，然后Block Table的Filled slots + 1。

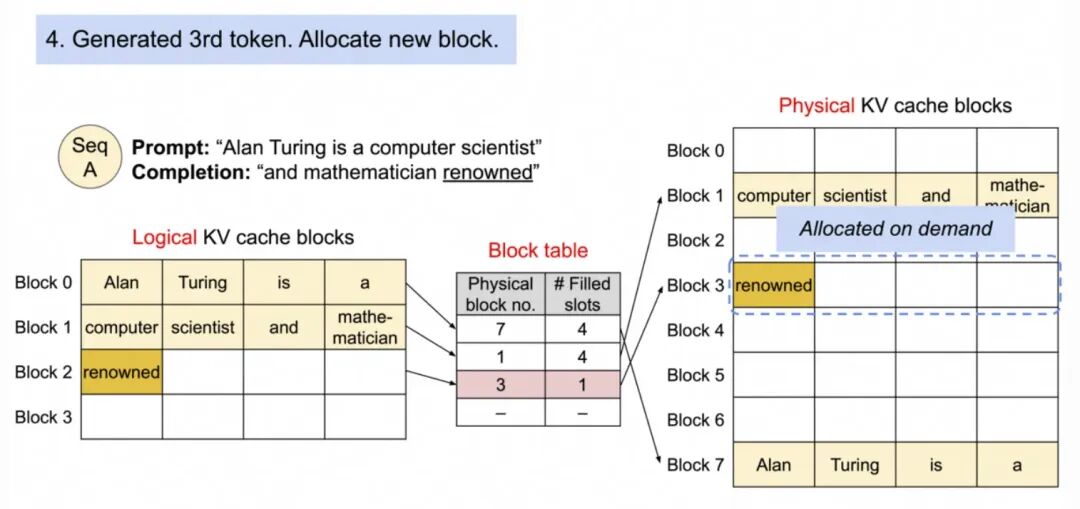

4. decode阶段-生成第三个token。Block 1慢了，分配新的Block。

多样化推理策略

并行采样(Parallel Sampling)

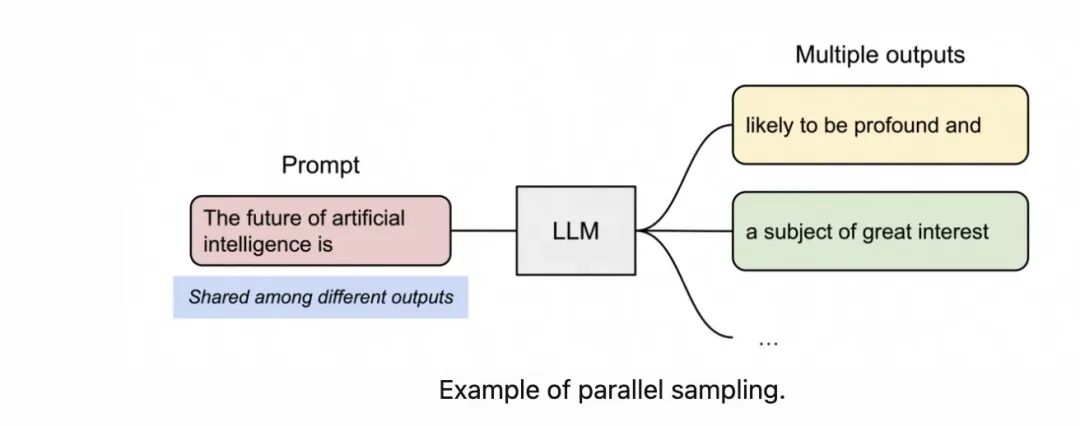

在 Parallel Sampling 中，同一个 prompt 会生成多个候选输出，便于用户从多个备选中选择最佳响应，常用于内容生成或模型对比测试。

在 vLLM 中，这些采样序列共享相同的 prompt，其对应的 KV Cache 也可以共用同一组物理块。PagedAttention 通过引用计数和 block-level 的 copy-on-write 机制实现共享与隔离的平衡：只有当序列出现不同分支时，才会触发复制操作。

下面是Parallel Sampling通过CoW机制管理内存的官方演示实例：

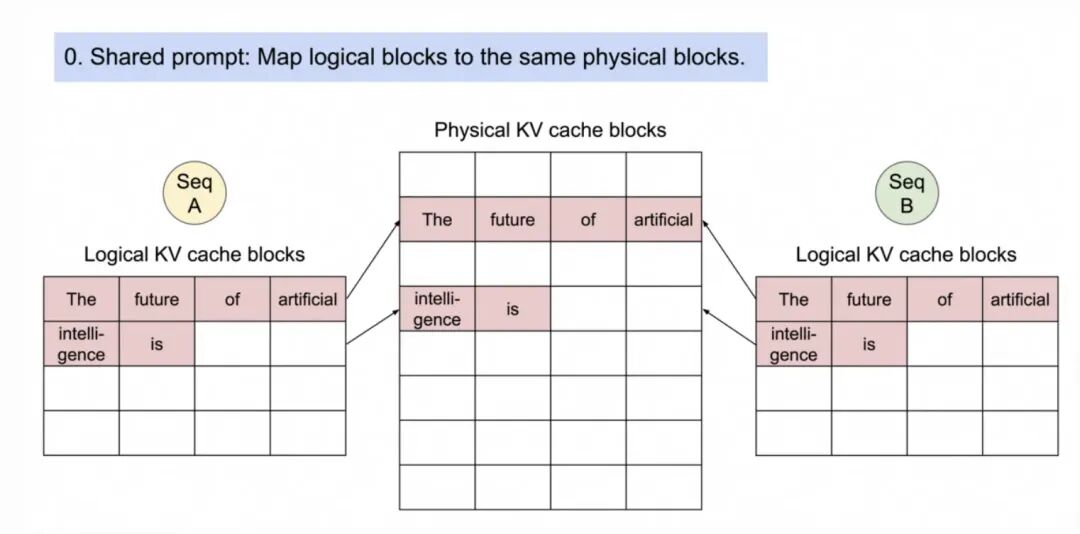

1. 两个序列A和B从共享Prompt("The future of artificial intelligence is")开始。

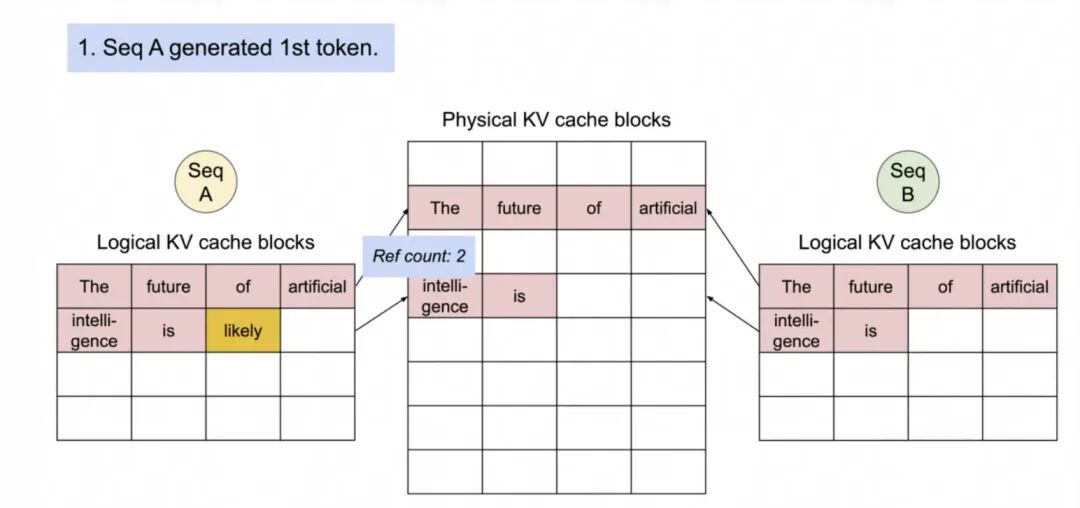

2. 序列A生成第一个Token“likely”。

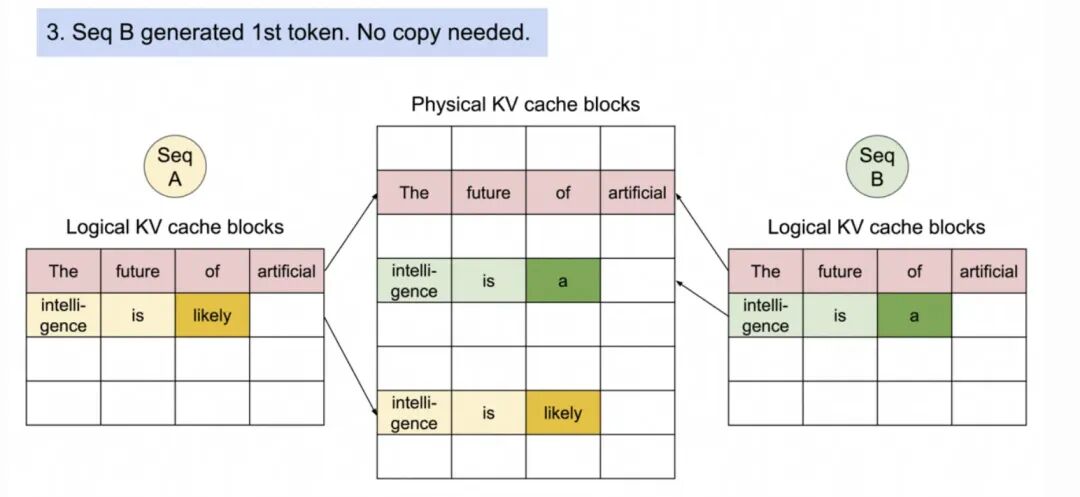

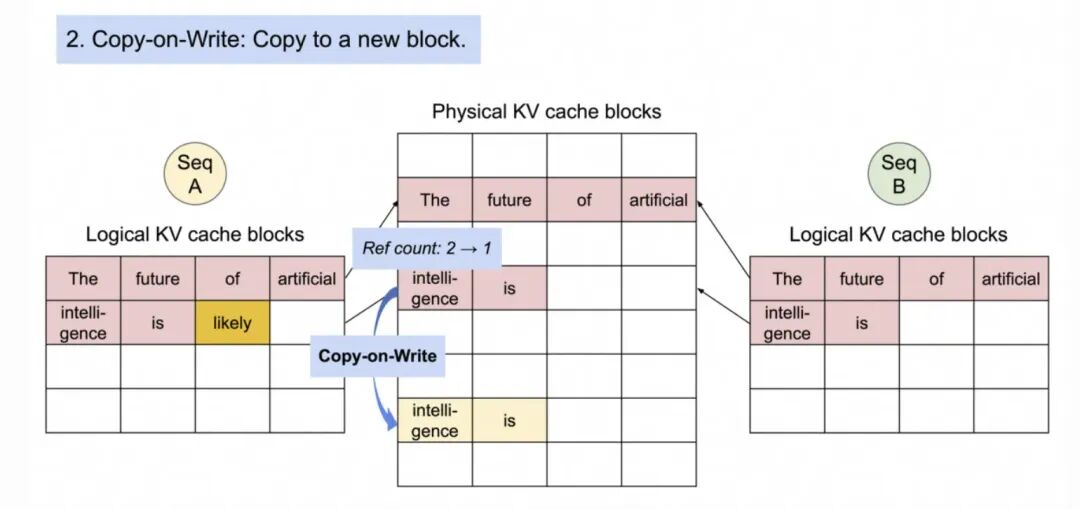

3.序列2准备生成序列，会先复制“intelligence is”这个Block，然后写入新生成的token “likely”。原来的序列A继续生成新的Token“a”。

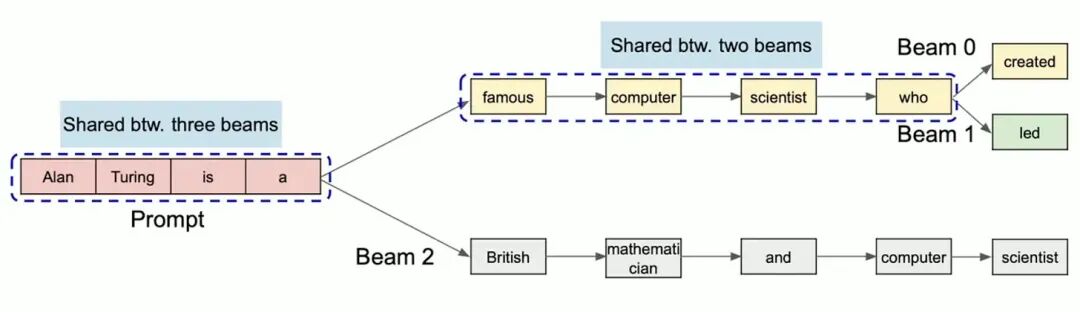

术搜索(Beam Search)

Beam Search是机器翻译常见的解码策略，他会通过维护多个Beam路径，每轮扩展最有候选并保留Top-K序列。

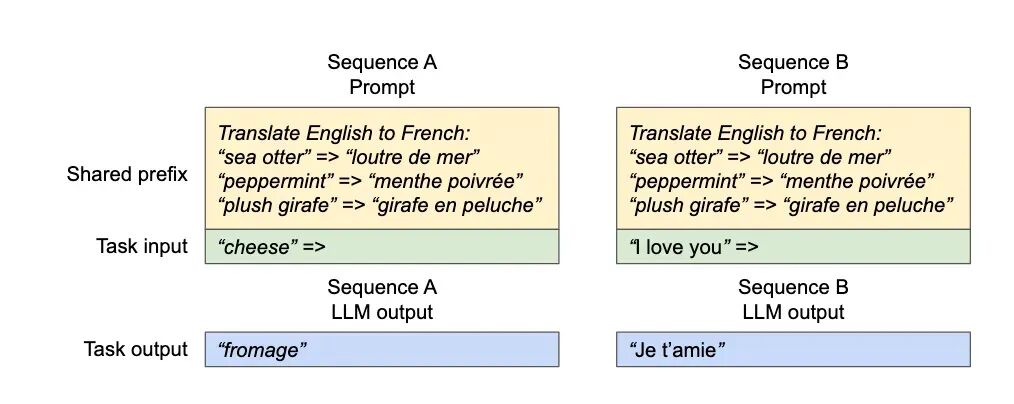

共享前缀(Shared Prefix)

Shared Prefix允许多个用户用相同的Prompt来发送请求，节省prefill阶段的计算时间，提升后续任务的准确性和效率。

混合解码(Mixed Decoding)

通过优化内存管理，能够并行处理多种解码策略，比如greedy decoding, beam search, and top-k sampling等。

自动前缀缓存(Automatic Prefix Caching)

Automatic Prefix Caching 会对已有的Query的KV Cache 进行缓存，如果新的Query和已有的Query拥有相同的前缀Prefix，那么这个新的Query可以复用之前的KV Cache。特别适用于多轮对话或具有长系统提示的场景，因为这些场景中往往存在大量可以共享的前缀信息。

vLLM的Prefix Caching实现和SGLang最大的不同是采用一种称为Hash RadixAttention的方法，它使用哈希码作为物理KV Block的唯一标识，这种方法在工程上更为简单：

hash(prefix tokens + block tokens) <--> Logical KV blocks -> Physical KV blocks

要启用vLLM中的Prefix Caching，可以在vLLM引擎中设置enable_prefix_caching=True。例如，在代码中可以这样设置：

llm = LLM(    model='lmsys/longchat-13b-16k',    enable_prefix_caching=True)

限制

• Automatic Prefix Caching 减少了Prefix阶段的计算，也就是降低了TTFT，对于生成新的Token也就是Decoding阶段(TPOT)没有任何加速作用。

• 在vLLM离线推理场景下，prefix cache是默认关闭的，需要enable_prefix_caching=True开启。

• vLLM实时场景下是默认开启的，可以添加--no-enable-prefix-caching关闭。

SGLang

RadixAttention

SGLang提出的RadixAttention技术通过基数树(Radix Tree)数据结构管理KV缓存，实现了跨多个生成调用的自动复用 。其技术原理对标vLLM的PagedAttention和Automatic Prefix Caching 。

基数树的每个节点代表一个token序列，边代表token。当新请求到来时，RadixAttention会在树中进行前缀匹配，找到最长共享前缀节点并复用其KV缓存 。特别是在多轮对话这种场景下，缓存命中率能提高3到5倍，延迟自然就降下来了。

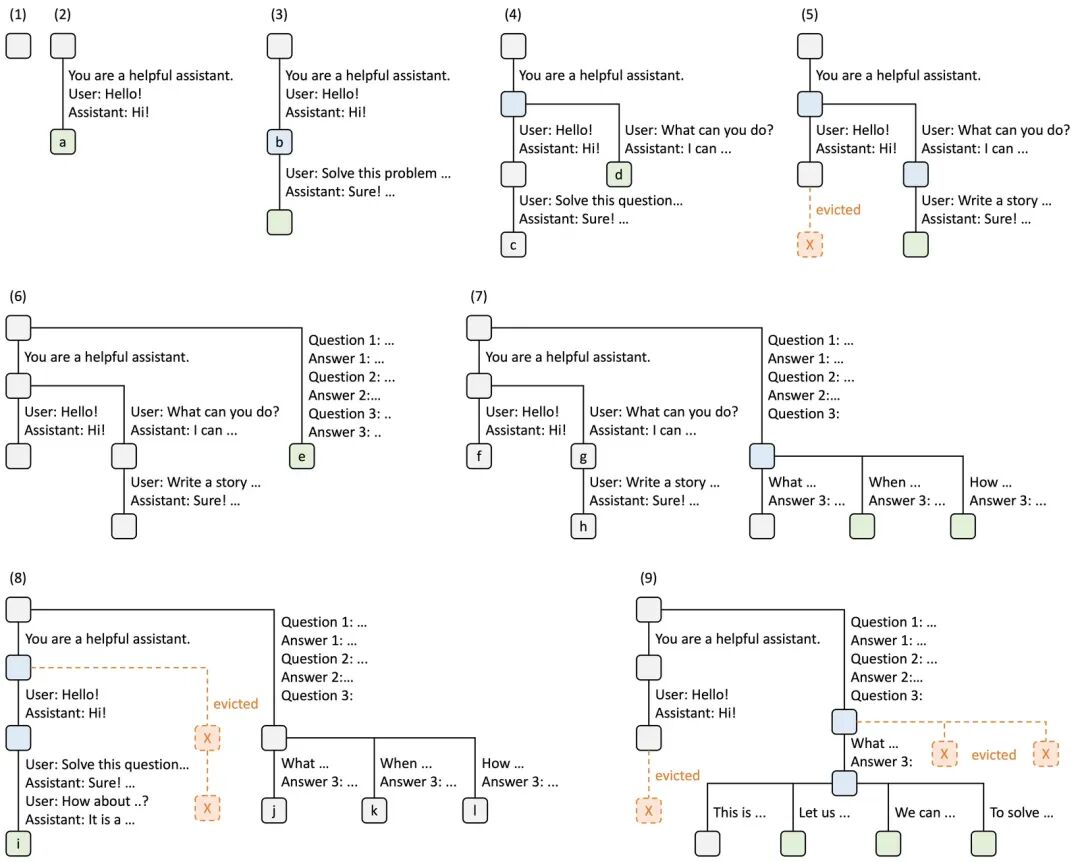

下图是SGLang官方论文《Fast and Expressive LLM Inference with RadixAttention and SGLang》插图，介绍了多个请求的时候，Radix Tree的维护方式。前端总是向框架发送完成的Prompts，然后框架会自动完成前缀匹配，复用和缓存。树结构存储在CPU中，而且维护成本很低。

LMCache的核心目标是降低首Token产出时间(TTFT)和提升吞吐，尤其是长对话场景。

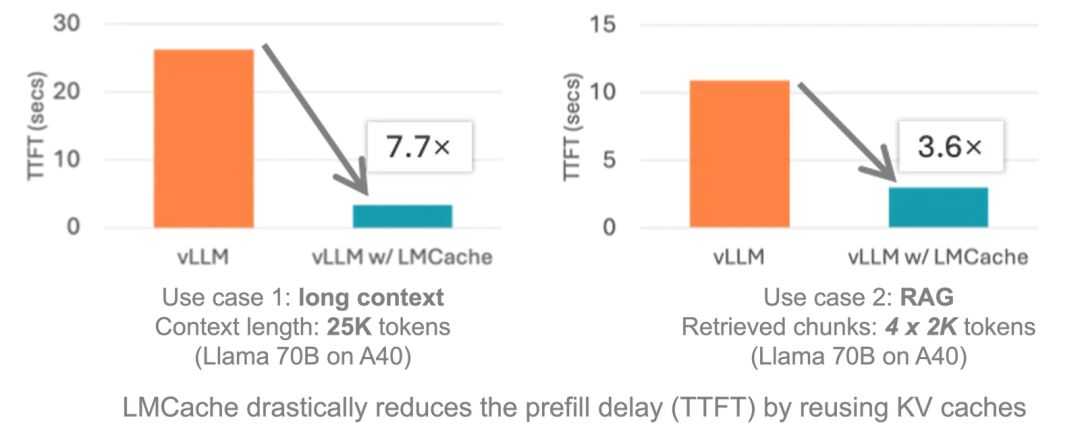

下面是和vLLM对比的结果，TTFT最高降低7.7倍。

实现原理

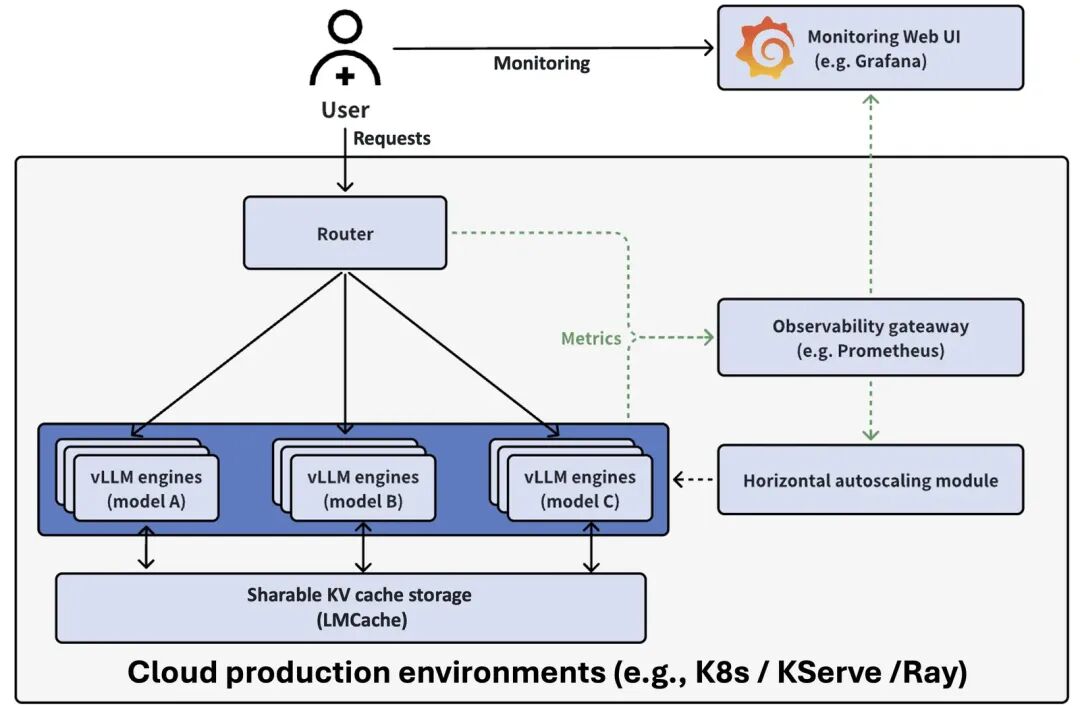

通过在不同位置存储可重用文本的KV缓存，包括（GPU, CPU DRAM，本地磁盘），LMCache在任何服务引擎实例中重用任何可重用文本的KV缓存（不一定是前缀）。因此，LMCache节省了宝贵的GPU周期，减少了用户的响应延迟。

核心特性如下：

• High performance CPU KVCache offloading

• Disaggregated prefill

• P2P KVCache sharing

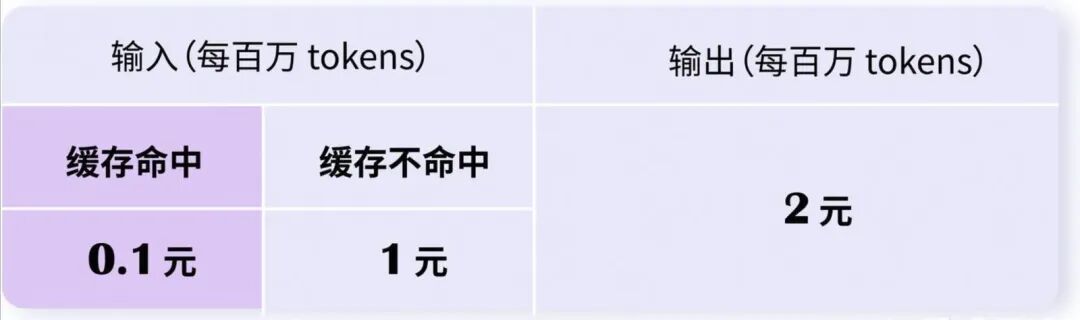

deepseek API提供的Prefix Caching产品名叫做Context Caching，和SGLang/vllm不同的是，DeepSeek采用的是上下文硬盘缓存技术，把预计未来会重复使用的内容，缓存在分布式的硬盘阵列中，而不是缓存在gpu显存中，这块设计思路和上面的LMCache有异曲同工之妙。缓存命中的部分，DeepSeek 收费 0.1元 每百万 tokens；没命中的部分收费1元 每百万 tokens：

此外，从公开的deepseek官网公开的信息中可以看到：

• DeepSeek V2 提出的 MLA 结构，在提高模型效果的同时，大大压缩了上下文 KV Cache 的大小，使得存储所需要的传输带宽和存储容量均大幅减少，因此可以缓存到低成本的硬盘上。

• 缓存系统以 64 tokens 为一个存储单元，不足 64 tokens 的内容不会被缓存。

• 缓存系统是“尽力而为”，不保证 100% 缓存命中。

• 缓存不再使用后会自动被清空，时间一般为几个小时到几天。
