Apache HertzBeat：开箱即用的实时监控系统

• 一 系统介绍
• 1.1 介绍
• 1.2 特点
• 1.3 系统架构图
• 二 实践
• 2.1 快速入门（演示英文，系统支持中文/英文）
• 2.2 Grafana可视化集成 (可选)
• 2.3 插件管理
• 三 原理
• 3.1 任务采集调度
• 3.2 高性能集群、云边协同
• 3.3 插件管理
• 四 总结

一 系统介绍

1.1 介绍

Apache HertzBeat (incubating) 是一个易用友好的开源实时监控告警系统，无需 Agent，高性能集群，兼容 Prometheus，提供强大的自定义监控和状态页构建能力。

1.2 特点

• 集 监控+告警+通知 为一体，支持对应用服务，应用程序，数据库，缓存，操作系统，大数据，中间件，Web服务器，云原生，网络，自定义等监控阈值告警通知一步到位。
• 易用友好，无需 Agent，全 WEB 页面操作，鼠标点一点就能监控告警，无需学习成本。
• 将 Http, Jmx, Ssh, Snmp, Jdbc, Prometheus 等协议规范可配置化，只需在浏览器配置监控模板 YML 就能使用这些协议去自定义采集想要的指标。您相信只需简单配置即可快速适配一款 K8s 或 Docker 等新的监控类型吗？
• 兼容 Prometheus 的系统生态并且更多，只需页面操作就可以监控 Prometheus 所能监控的。
• 高性能，支持多采集器集群横向扩展，支持多隔离网络监控，云边协同。
• 自由的告警阈值规则，邮件 Discord Slack Telegram 钉钉 微信 飞书 短信 Webhook Server酱 等方式消息及时送达。
• 提供强大的状态页构建能力，轻松向用户传达您产品服务的实时状态。

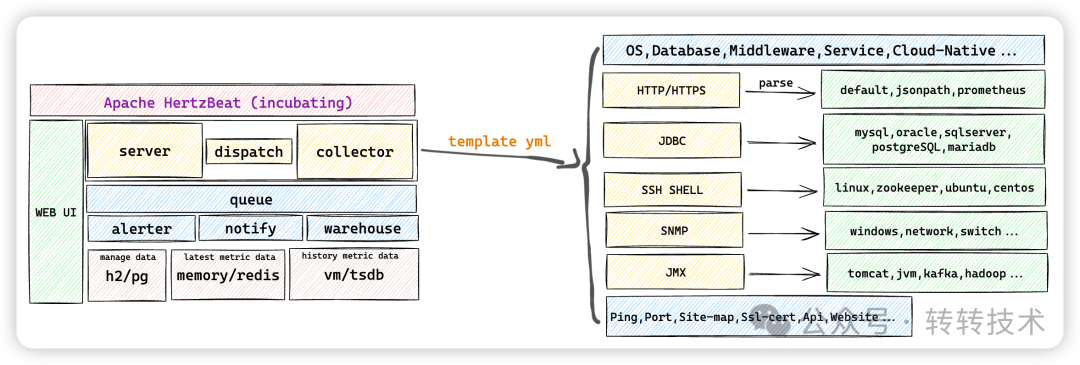

1.3 系统架构图

二 实践

2.1 快速入门（演示英文，系统支持中文/英文）

在项目 pom.xml 中添加依赖

<dependency>    <groupId>org.springframework.boot</groupId>    <artifactId>spring-boot-starter-actuator</artifactId></dependency><dependency>    <groupId>io.micrometer</groupId>    <artifactId>micrometer-registry-prometheus</artifactId></dependency>

配置 application.yml 暴露端点：

management:  endpoints:    web:      exposure:        include: '*'    enabled-by-default: true  metrics:export:      prometheus:        enabled: true

注意：如果你的项目里还引入了认证相关的依赖，比如 springboot-security ,那么 SpringBoot Actuator 暴露出的接口可能会被拦截，此时需要你手动放开这些接口，以 springboot-security 为例，需要在 SecurityConfig 配置类中加入以下代码：

public class SecurityConfig extends WebSecurityConfigurerAdapter{    @Override    protected void configure(HttpSecurity httpSecurity) throws Exception{        httpSecurity                // 配置要放开的接口                .antMatchers("/actuator/**").permitAll()                .antMatchers("/metrics/**").permitAll()                .antMatchers("/trace").permitAll()                .antMatchers("/heapdump").permitAll()                // ...    }}

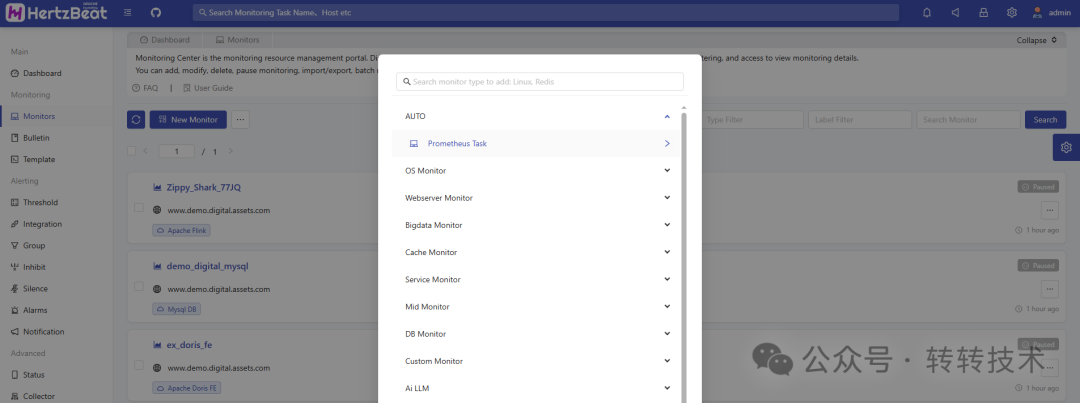

系统页面 -> 监控中心 -> 新增监控 -> AUTO -> Prometheus任务

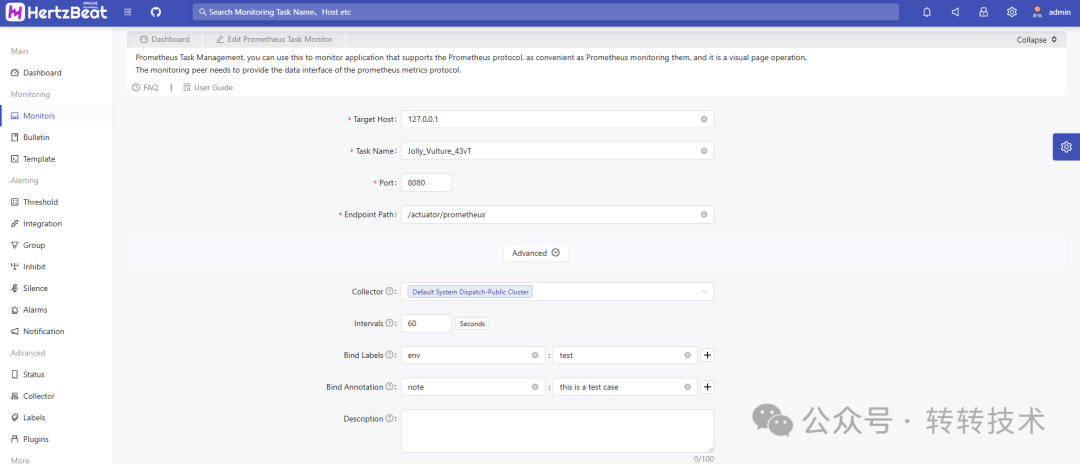

• 目标Host：SpringBoot 应用服务器地址（不带协议头，例如: https://, http:// ）
• 端口：应用服务端口（例如: 8080）
• 端点路径：/actuator/prometheus 可以使用标签分类来管理任务，如添加env=test等业务相关标签。

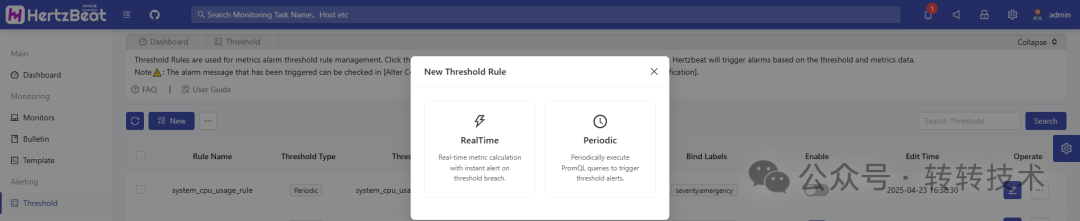

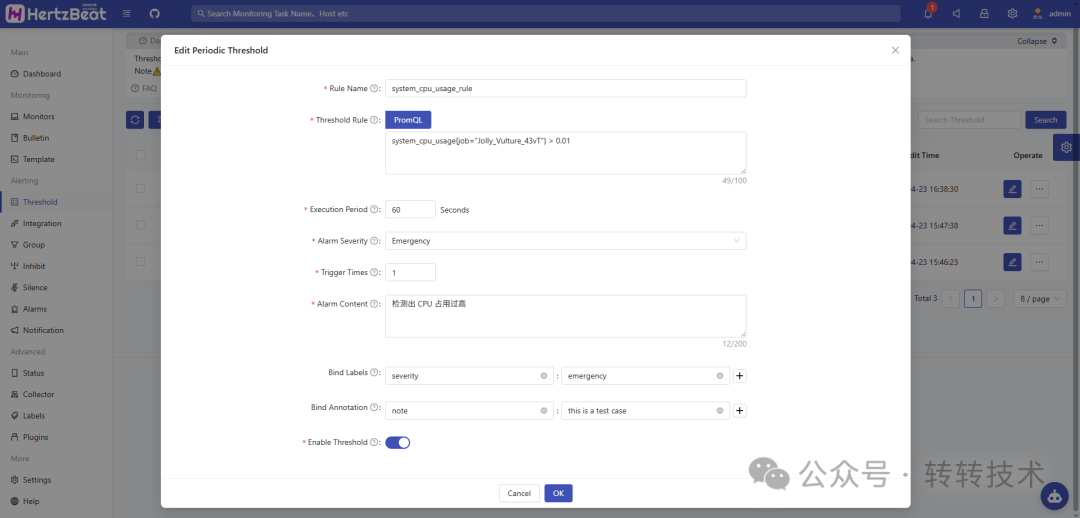

系统页面 -> 告警 -> 阈值规则 -> 新增 -> 新增阈值

HertzBeat 提供了 实时计算 和 计划周期 两种类型的阈值规则设置，这里我们以 计划周期 阈值规则为例。

• 阈值名称：阈值规则名称

• 阈值规则：填写指标监测的规则（支持 PromQL）

• 执行周期：周期性执行阈值计算的时间间隔

• 告警级别：触发阈值的告警级别,从低到高依次为: 警告-warning，严重-critical，紧急-emergency

• 触发次数：设置触发阈值多少次之后才会发送告警

• 告警内容：填写监测告警的内容（支持填写变量）

比如监测 SpringBoot 应用程序的 CPU 占用，添加阈值规则：system_cpu_usage{job="Jolly_Vulture_43vT"} > 0.01

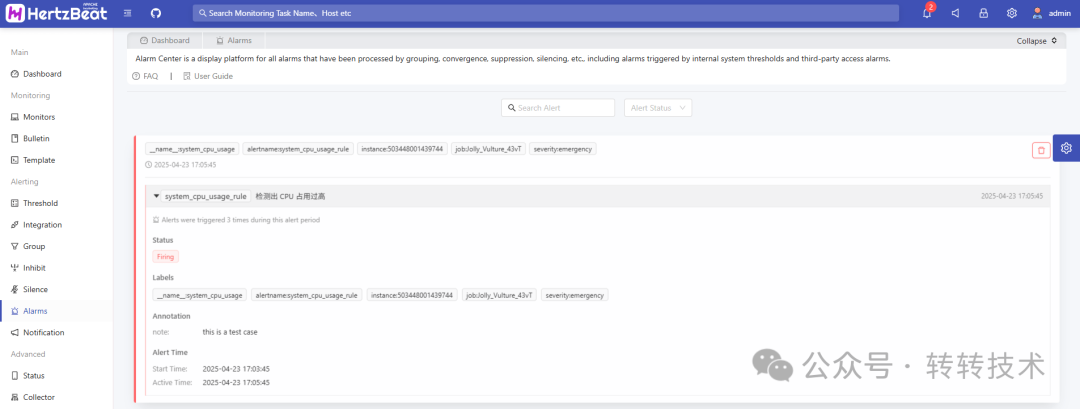

最后可以在 告警中心 看到已触发的告警。

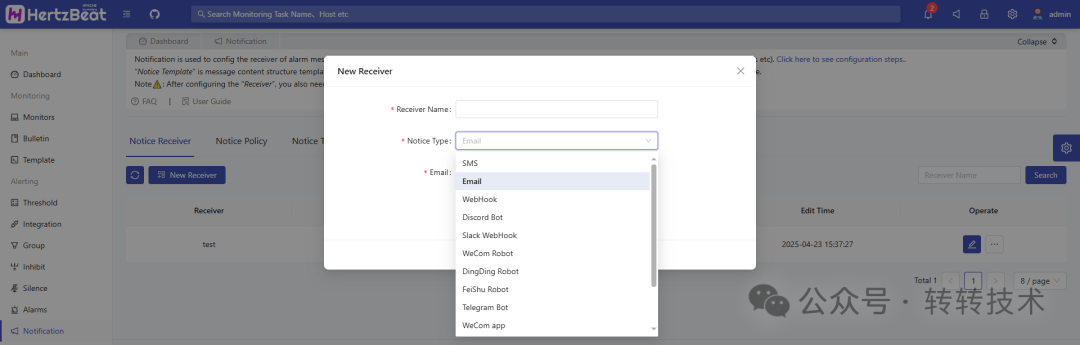

系统页面 -> 消息通知 -> 通知媒介 -> 新增接收对象

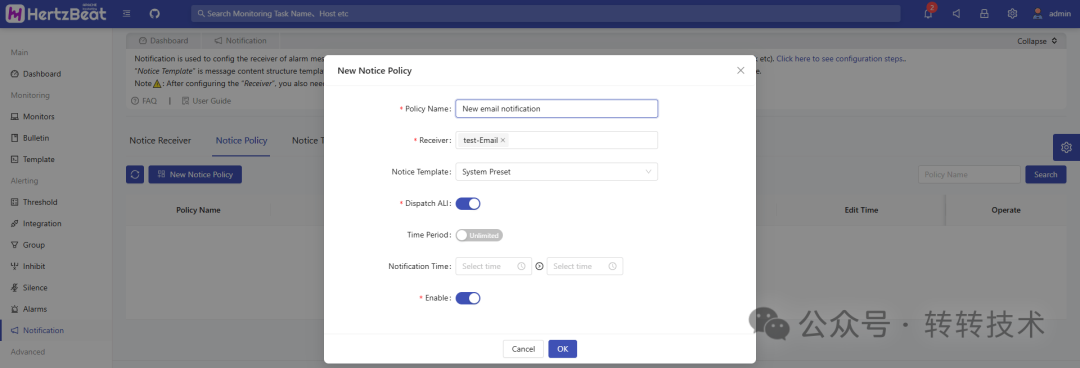

系统页面 -> 消息通知 -> 通知策略 -> 新增通知策略 -> 选择接收对象并启用通知

2.2 Grafana可视化集成 (可选)

需启用 Grafana 可嵌入功能，并开启匿名访问。

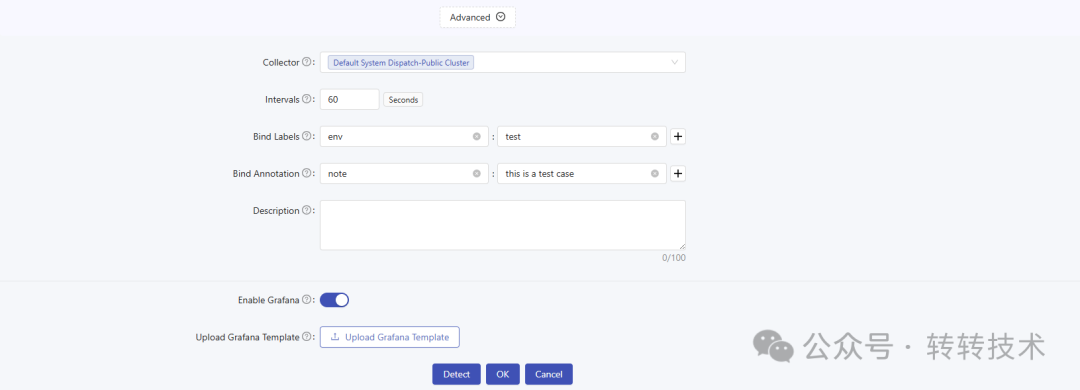

配置启用 Grafana 后，重启 HertzBeat 服务，在新增的 AUTO 监控中启用并上传 Grafana 模板。 比如：Grafana 数据源选择hertzbeat-victoria-metrics，然后在仪表盘点击:「Share」→「Export」→「Save to file」下载模板并上传至 HertzBeat 监控中。

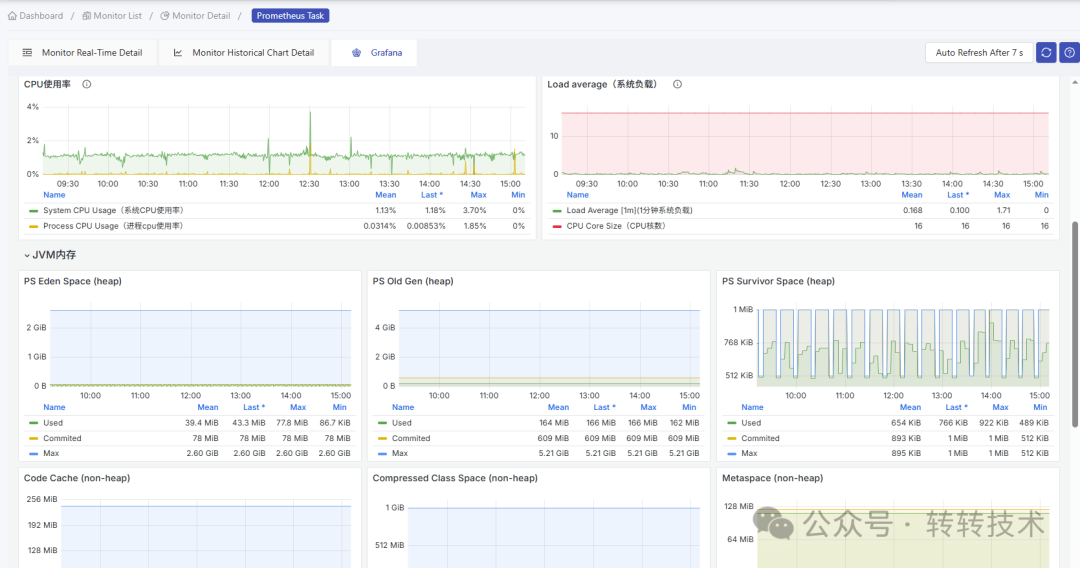

进入新增 AUTO 监控页面，点击 Grafana 图标按钮，即可查看 Grafana 图表。

2.3 插件管理

2.3.1 简介

• HertzBeat 现有交互局限于告警后的通知功能，而插件功能可支持用户在其生命周期各阶段添加自定义操作，例如告警后执行 SQL、Shell 脚本，或采集监控数据后发送至其他系统。
• 用户按自定义插件流程开发并打包后，通过 “插件管理 - 上传插件” 功能上传并启用，即可在不重启 HertzBeat（热更新） 的情况下扩展自定义功能。

2.3.2 支持插件类型

1. Post-Alert插件

• 作用：在告警后执行自定义操作
• 实现接口：org.apache.hertzbeat.plugin.PostAlertPlugin

• 作用：在采集后执行自定义操作
• 实现接口：org.apache.hertzbeat.plugin.PostCollectPlugin

2.3.3 Demo

1. 定位到plugin模块的 Plugin接口。
2. 在org.apache.hertzbeat.plugin.impl目录下, 新建一个PostAlertPlugin 实现类，如DemoPlugin,在实现类中接收Alert 类作为参数，实现execute方法，逻辑由用户自定义.
3. 在 META-INF/services/org.apache.hertzbeat.plugin.PostAlertPlugin  文件中增加接口实现类的全限定名，每个实现类全限定名单独成行。 例如：org.apache.hertzbeat.plugin.impl.DemoPluginImpl
4. 打包 hertzbeat-plugin 模块。
5. 通过 插件管理-上传插件 功能，上传以 -jar-with-lib.jar 结尾的插件包，启用插件即可在告警后执行自定义操作

2.3.4 自定义插件参数

1. 插件功能支持自定义参数，并且在使用插件时可以通过插件管理 - 编辑参数 功能填写插件运行时需要的参数。 下面以定义一个包含两个参数的插件为例，详细介绍定义插件参数的流程：

2. 在 define 目录下增加参数定义文件 ，注意参数定义文件必须是名称为 define 开头的 yml 文件，例如 define-demo.yml; 在 define-demo.yml 中定义参数，如下所示：

params: - field: host# name-param field display i18n name   name:     zh-CN: 目标 Host     en-US: Target Host# type-param field type(most mapping the html input type)type: text# required-true or false   required: true# field-param field key - field: port# name-param field display i18n name   name:     zh-CN: 端口     en-US: Port# type-param field type(most mapping the html input type)type: number# when type is number, range is required   range: '[0,65535]'

 @Override public void execute(Alert alert, PluginContext pluginContext) {     log.info("param host:{}",pluginContext.getString("host"));     log.info("param port:{}",pluginContext.getInteger("port")); }

三 原理

3.1 任务采集调度

3.1.1 时间轮算法

HertzBeat的监控任务调度内部使用的是时间轮算法。

1. 时间轮定义： 时间轮是一个 存储定时任务的环形队列，底层采用数组实现，数组中的每个元素可以存放一个定时任务列表。TimerTaskList 是一个环形的双向链表，链表中的每一项表示的都是定时任务项

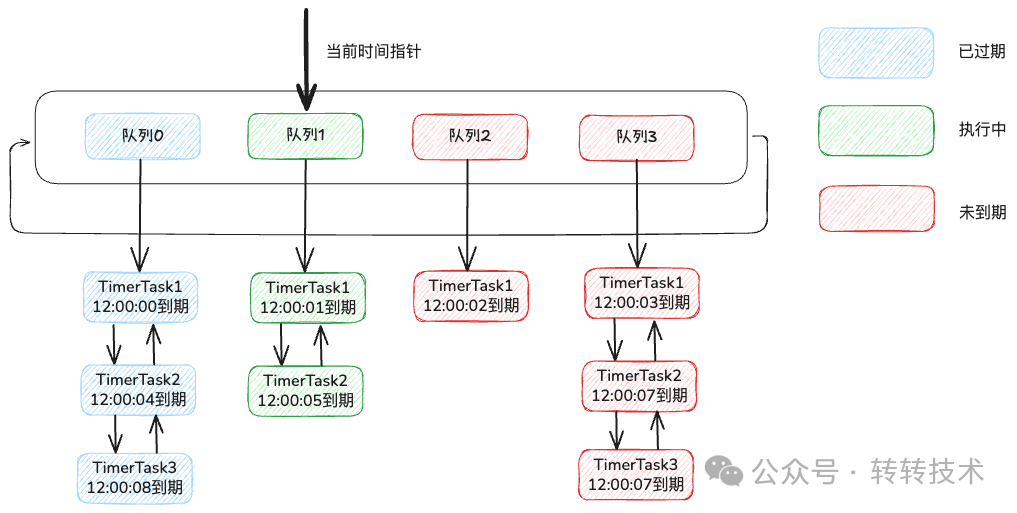

2. 概念图

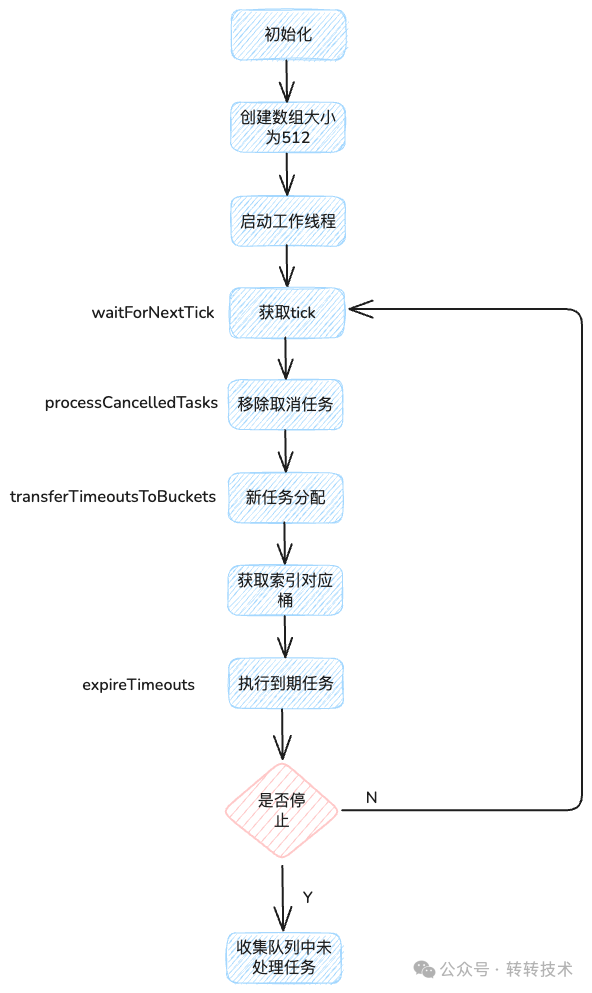

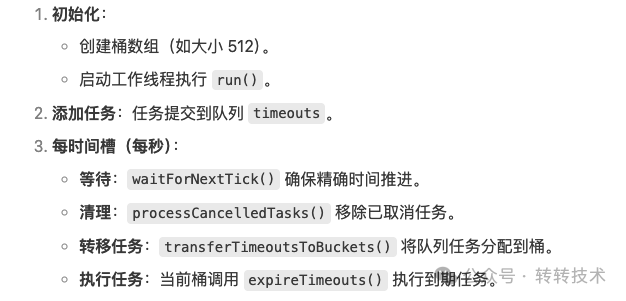

3.1.2 业务流程图

3.1.3 代码详解

1. 任务采集器

        //初始化桶大小为512 -1，用于取模        int mask = 511;        // 初始化起始时间        startTime = System.nanoTime();do {            // 获取下一个时间指针            long deadline = waitForNextTick();if (deadline > 0) {                // 计算当前桶索引（取模）                int idx = (int) (tick & mask);                // 清理已取消任务                processCancelledTasks();                // 获取当前桶                HashedWheelBucket bucket = wheel[idx];                // 将新任务添加到桶桶                transferTimeoutsToBuckets();                // 执行到期任务                bucket.expireTimeouts(deadline);                // 推进时间+1                tick++;            }        } while (isRunning());

• 作用：确保每秒精确推进一个时间槽（tickDuration 默认为 1 秒）。
• 细节：通过休眠补偿时间差，避免忙等待。

private long waitForNextTick() {    // 计算下一个tick的绝对时间点（单位：纳秒）    // tickDuration：每个tick的时间长度（默认1秒=1e9纳秒）    // tick：当前已执行的tick计数    long deadline = tickDuration * (tick + 1);    // 自旋等待直到达到下一个tick时间点for (; ; ) {        // 计算当前已过去的时间（纳秒）        final long currentTime = System.nanoTime() - startTime;        // 计算需要休眠的时间（毫秒）        // +999999：实现纳秒到毫秒的向上取整转换（避免精度丢失）        long sleepTimeMs = (deadline - currentTime + 999999) / 1000000;        // 检查是否已达到或超过deadlineif (sleepTimeMs <= 0) {            // 处理极端边界情况if (currentTime == Long.MIN_VALUE) {return -Long.MAX_VALUE;  // 异常返回值            } else {return currentTime;  // 返回实际经过的时间            }        }        // Windows平台特殊处理：调整休眠精度        // 原因：Windows默认系统定时器精度约15ms，调整为10ms倍数可减少无效唤醒if (NetworkUtil.isWindowsPlatform()) {            sleepTimeMs = sleepTimeMs / 10 * 10;  // 向下对齐到10ms        }        try {            // 精确休眠直到下一个tick            Thread.sleep(sleepTimeMs);        } catch (InterruptedException ignored) {            // 被中断时检查是否处于关闭状态if (WORKER_STATE_UPDATER.get(HashedWheelTimer.this) == WORKER_STATE_SHUTDOWN) {return Long.MIN_VALUE;  // 返回关闭标识            }            // 否则忽略中断继续等待        }    }}

• 作用：删除桶中已取消任务节点
• 细节：timeout实现remove从双向链表中删除当前节点

    private void processCancelledTasks() {for (; ; ) {                // 从取消任务队列获取取消任务                HashedWheelTimeout timeout = cancelledTimeouts.poll();if (timeout == null) {                    // all processedbreak;                }                try {                    // timeout实现的从双向链表中删除当前节点                    timeout.remove();                } catch (Throwable t) {if (logger.isWarnEnabled()) {                        logger.warn("An exception was thrown while process a cancellation task", t);                    }                }            }        }

deadline赋值逻辑：long deadline = System.nanoTime() + unit.toNanos(delay) - startTime;

短期任务（如 30 秒）：remainingRounds = 0，直接放入对应桶。

长期任务（超出一轮范围，如 1000 秒）： 假设桶总数 512，当前 tick=0：

• calculated = 1000 / 1 = 1000
• remainingRounds = (1000 - 0) / 512 = 1（需 1 轮）
• 桶索引：1000 % 512 = 488（放入第 488 号桶）

private void transferTimeoutsToBuckets() {    // 每次tick最多转移100,000个任务，防止添加任务的线程循环添加导致工作线程阻塞for (int i = 0; i < 100000; i++) {        // 从任务队列取出任务        HashedWheelTimeout timeout = timeouts.poll();        // 队列为空时结束转移if (timeout == null) {break;        }        // 跳过已取消的任务if (timeout.state() == HashedWheelTimeout.ST_CANCELLED) {continue;        }        // 计算任务的理论触发时间槽（单位：tick）        long calculated = timeout.deadline / tickDuration;        // 计算任务需要经历的完整轮数        timeout.remainingRounds = (calculated - tick) / wheel.length;        // 确保任务不会分配到过去的时间槽：        // 如果计算的时间槽小于当前tick，则使用当前tick        final long ticks = Math.max(calculated, tick);        // 计算桶索引（通过位运算替代取模，要求wheel.length是2的幂）        int stopIndex = (int) (ticks & mask);        // 将任务添加到对应桶中        HashedWheelBucket bucket = wheel[stopIndex];        bucket.addTimeout(timeout);    }}

• 执行条件： remainingRounds <= 0 且未取消的任务。
• 轮数更新：未到期的任务减少剩余轮数（每轮扫到桶时-1）。

void expireTimeouts(long deadline) {            HashedWheelTimeout timeout = head;            // 遍历桶中任务链表while (timeout != null) {                HashedWheelTimeout next = timeout.next;                // 剩余轮数为 0if (timeout.remainingRounds <= 0) {                    // 从链表移除                    remove(timeout);if (timeout.deadline <= deadline) {                        // 执行任务                        timeout.expire();                    }                } elseif (timeout.isCancelled()) {                    // 移除已取消任务                    remove(timeout);                } else {                    // 减少剩余轮数                    timeout.remainingRounds--;                }                // 指针next                timeout = next;            }        }

3.2 高性能集群、云边协同

3.2.1 介绍

1. 高性能集群：

• HertzBeat 支持部署采集器集群，多采集器集群横向扩展，指数级提高可监控数量与采集性能。
• 监控任务在采集器集群中自调度，单采集器挂掉无感知故障迁移采集任务，新加入采集器节点自动调度分担采集压力。
• 单机模式与集群模式相互切换部署非常方便，无需额外组件部署。

• HertzBeat 支持部署边缘采集器集群，与主 HertzBeat 服务云边协同提升采集能力。
• 多个隔离网络部署边缘采集器，采集器在隔离网络内部进行监控任务采集，采集数据上报，由主服务统一调度管理展示

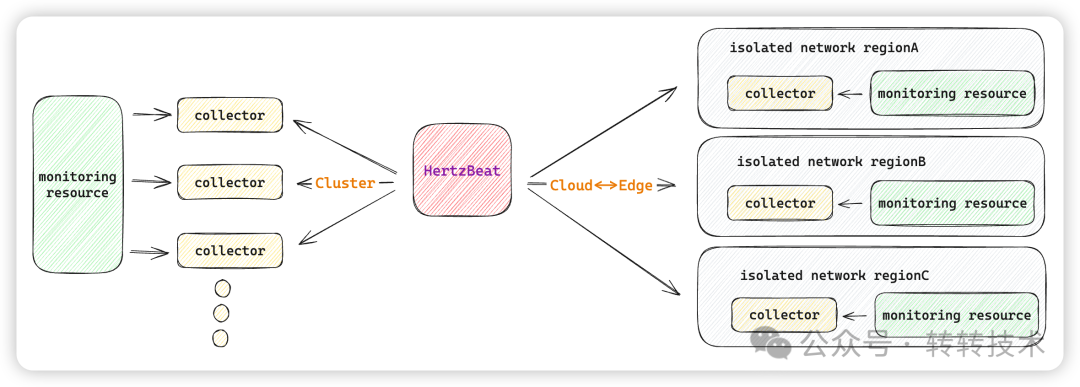

3.2.2 架构图

3.2.3 自动调度

1. 实现原理： 采用一致性哈希算法，构建虚拟节点环，未指定采集器的任务通过哈希值自动映射至最近虚拟节点

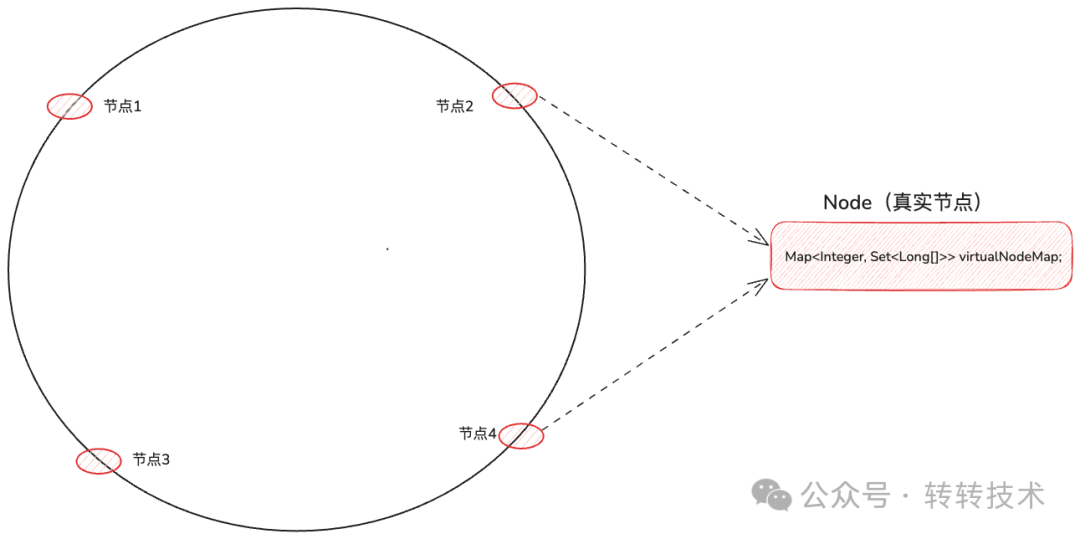

2. 哈希环结构

• key：虚拟节点hash值
• value：任务id集合

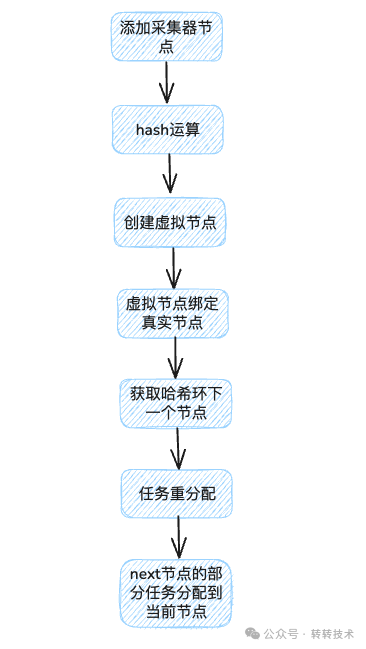

 3. 创建哈希环流程图

// 1. 添加物理节点public void addNode(Node newNode) {if (!isPrivateMode(newNode)) {        int vnodes = getVirtualNodeCount(newNode);for (int i = 0; i < vnodes; i++) {            addVirtualNode(newNode, newNode.id + i);        }    }    nodeMap.put(newNode.id, newNode);    rebalanceJobs();}// 2. 添加虚拟节点（核心迁移逻辑）public synchronized void addVirtualNode(Node node, String vnodeId) {    int vHash = hash(vnodeId);    hashRing.put(vHash, node);  // 加入哈希环    // 初始化虚拟节点任务集    node.initVirtualNode(vHash);      // 获取顺时针后继节点    Node nextNode = getNextNode(vHash);    // 迁移任务：从后继节点获取任务集合    Set<Long[]> jobs = nextNode.getJobsForMigration(vHash);if (!jobs.isEmpty()) {        // 拆分任务：需要迁移的部分        Set<Long[]> migrateJobs = extractJobsToMigrate(jobs, vHash);        // 更新节点任务映射        nextNode.updateJobs(jobs);          // 更新原节点        node.addJobsToVirtualNode(vHash, migrateJobs); // 添加到新节点        // 更新物理节点状态if (node != nextNode) {            migrateJobStatus(nextNode, node, migrateJobs);        }    }}// 3. 管理虚拟节点任务private void addVirtualNodeJobs(int vHash, Set<Long[]> jobs) {if (vNodeJobs == null) vNodeJobs = new ConcurrentHashMap<>();    // 合并或创建任务集if (vNodeJobs.containsKey(vHash)) {        vNodeJobs.get(vHash).addAll(jobs);    } else {        vNodeJobs.put(vHash, jobs);    }}

  public Node dispatchJob(Integer dispatchHash, Long jobId, boolean isFlushed) {if (dispatchHash == null || hashCircle == null || hashCircle.isEmpty()) {            log.warn("There is no available collector registered. Cache the job {}.", jobId);            dispatchJobCache.add(new DispatchJob(dispatchHash, jobId));return null;        }        // 获取哈希环中第一个大于等于dispatchHash的节点        Map.Entry<Integer, Node> ceilEntry = hashCircle.ceilingOrFirstEntry(dispatchHash);        int virtualKey = ceilEntry.getKey();        Node curNode = ceilEntry.getValue();        curNode.addJob(virtualKey, dispatchHash, jobId, isFlushed);return curNode;    }

3.2.4 无感知故障迁移

1. 实现原理：通过netty监控心跳每5秒一次，如果某采集器节点心跳失效，HertzBeat重新分配任务

2. 代码详解：

• 感知到采集器下线后，会调用collectorGoOffline

public void collectorGoOffline(String identity) {    // ... 更新数据库状态    // 关键步骤：从一致性哈希环移除    consistentHash.removeNode(identity);    // 关键步骤：重新平衡任务分配    reBalanceCollectorAssignJobs();}

3.3 插件管理

3.3.1 实现原理：

通过SPI结合自定义类加载器实现插件热更新

3.3.2 代码详解

• 插件新增逻辑

  public void savePlugin(PluginUpload pluginUpload) {        // 1. 保存JAR文件到plugin-lib目录        String jarPath = new File(this.getClass().getProtectionDomain().getCodeSource().getLocation().getPath()).getAbsolutePath();        Path extLibPath = Paths.get(new File(jarPath).getParent(), "plugin-lib");        File extLibDir = extLibPath.toFile();        String fileName = UUID.randomUUID().toString().replace("-", "") + "_" + fileName;        File destFile = new File(extLibDir, fileName);        // 2. 验证JAR文件内容        PluginMetadata parsed = validateJarFile(destFile);        // 3. 保存插件元数据到数据库        metadataDao.save(pluginMetadata);        itemDao.saveAll(pluginItems);        // 4. 重新加载类加载器        loadJarToClassLoader();        // 5. 同步插件状态        syncPluginStatus();    }

• 插件更新

@PostConstructprivate void loadJarToClassLoader() {    // 1. 关闭旧的类加载器for (URLClassLoader pluginClassLoader : pluginClassLoaders) {if (pluginClassLoader != null) {            pluginClassLoader.close();        }    }    // 2. 清理内存if (!pluginClassLoaders.isEmpty()) {        pluginClassLoaders.clear();        System.gc();    }    // 3. 重新加载所有启用的插件    List<PluginMetadata> plugins = metadataDao.findPluginMetadataByEnableStatusTrue();for (PluginMetadata metadata : plugins) {        List<URL> urls = loadLibInPlugin(metadata.getJarFilePath(), metadata.getId());        urls.add(new File(metadata.getJarFilePath()).toURI().toURL());        pluginClassLoaders.add(new URLClassLoader(urls.toArray(new URL[0]), Plugin.class.getClassLoader()));    }}

• 插件调用

@Overridepublic <T> void pluginExecute(Class<T> clazz, Consumer<T> execute) {for (URLClassLoader pluginClassLoader : pluginClassLoaders) {        // 使用ServiceLoader发现插件实现        ServiceLoader<T> load = ServiceLoader.load(clazz, pluginClassLoader);for (T t : load) {if (pluginIsEnable(t.getClass())) {                execute.accept(t);            }        }    }}

四 总结

• 开箱即用：Docker 快速部署，端口映射即可使用；集成监控、告警、通知，覆盖多类对象。
• 极简易用：部署简单，配置量少，无需 Agent 即可直接监控；全 WEB 操作，零学习成本。
• 界面直观：菜单简洁，无深层嵌套，核心功能集中在一级菜单；用户配置在配置文件中完成，操作便捷。
• 安全可靠：数据密钥全链路加密。
• 高性能与自定义：支持多协议模板化配置，YML 自定义指标；集群横向扩展，适配多网络场景；灵活告警与多渠道通知，可快速适配新 K8s 监控类型。

关于作者

闫书铭，转转回收技术部 后端工程师，Apache HertzBeat Committer
