vivo Pulsar 万亿级消息处理实践（3）-KoP指标异常修复

v互联网大数据团队约 9 分钟

作者：vivo 互联网大数据团队- Chen Jianbo

本文是《vivo Pulsar万亿级消息处理实践》系列文章第3篇。

Pulsar是Apache基金会的开源分布式流处理平台和消息中间件，它实现了Kafka的协议，可以让使用Kafka API的应用直接迁移至Pulsar，这使得Pulsar在Kafka生态系统中更加容易被接受和使用。KoP提供了从Kafka到Pulsar的无缝转换，用户可以使用Kafka API操作Pulsar集群，保留了Kafka的广泛用户基础和丰富生态系统。它使得Pulsar可以更好地与Kafka进行整合，提供更好的消息传输性能、更强的兼容性及可扩展性。vivo在使用Pulsar KoP的过程中遇到过一些问题，本篇主要分享一个分区消费指标缺失的问题。

系列文章：

  1. vivo Pulsar万亿级消息处理实践（1）-数据发送原理解析和性能调优

  2.  vivo Pulsar万亿级消息处理实践（2）-从0到1建设Pulsar指标监控链路

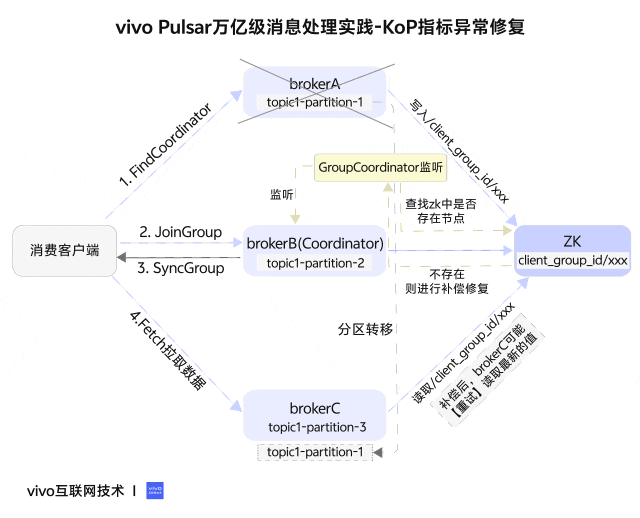

文章太长？1分钟看图抓住核心观点👇


一、问题背景

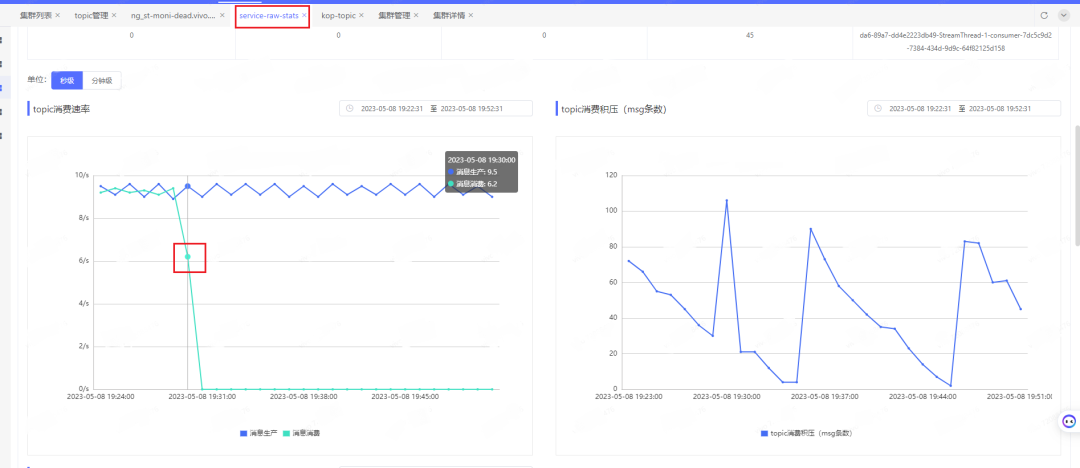

在一次版本灰度升级中，我们发现某个使用KoP的业务topic的消费速率出现了显著下降，具体情况如下图所示：


什么原因导致正常的升级重启服务器会出现这个问题呢？直接查看上报采集的数据报文：

kop_server_MESSAGE_OUT{group="",partition="0",tenant="kop",topic="persistent://kop-tenant/kop-ns/service-raw-stats"} 3kop_server_BYTES_OUT{group="",partition="0",tenant="kop",topic="persistent://kop-tenant/kop-ns/service-raw-stats"} 188

我们看到，KoP消费指标kop_server_MESSAGE

_OUT、kop_server_BYTES_OUT是有上报的，但指标数据里的group标签变成了空串（缺少消费组名称），分区的消费指标就无法展示了。是什么原因导致了消费组名称缺失？

二、问题分析

1、找到问题代码

我们去找下这个消费组名称是在哪里获取的，是否逻辑存在什么问题。根据druid中的kop_subscription对应的消费指标kop_server_

MESSAGE_OUT、kop_server_BYTES_OUT，找到相关代码如下：

private void handleEntries(final List<Entry> entries,                               final TopicPartition topicPartition,                               final FetchRequest.PartitionData partitionData,                               final KafkaTopicConsumerManager tcm,                               final ManagedCursor cursor,                               final AtomicLong cursorOffset,                               final boolean readCommitted) {....        // 处理消费数据时，获取消费组名称        CompletableFuture<String> groupNameFuture = requestHandler                .getCurrentConnectedGroup()                .computeIfAbsent(clientHost, clientHost -> {                    CompletableFuture<String> future = new CompletableFuture<>();                    String groupIdPath = GroupIdUtils.groupIdPathFormat(clientHost, header.clientId());                    requestHandler.getMetadataStore()                            .get(requestHandler.getGroupIdStoredPath() + groupIdPath)                            .thenAccept(getResultOpt -> {                                if (getResultOpt.isPresent()) {                                    GetResult getResult = getResultOpt.get();                                    future.complete(new String(getResult.getValue() == null                                            ? new byte[0] : getResult.getValue(), StandardCharsets.UTF_8));                                } else {                                    // 从zk节点 /client_group_id/xxx 获取不到消费组，消费组就是空的                                    future.complete("");                                }                            }).exceptionally(ex -> {                                future.completeExceptionally(ex);                                return null;                            });                    returnfuture;                });
        // this part is heavyweight, and we should not execute in the ManagedLedger Ordered executor thread        groupNameFuture.whenCompleteAsync((groupName, ex) -> {            if (ex != null) {                log.error("Get groupId failed.", ex);                groupName = "";            }.....            // 获得消费组名称后，记录消费组对应的消费指标            decodeResult.updateConsumerStats(topicPartition,                    entries.size(),                    groupName,                    statsLogger);

代码的逻辑是，从requestHandler的currentConnectedGroup(map)中通过host获取groupName，不存在则通过MetadataStore（带缓存的zk存储对象）获取，如果zk缓存也没有，再发起zk读请求（路径为/client_group_id/host-clientId）。读取到消费组名称后，用它来更新消费组指标。从复现的集群确定走的是这个分支，即是从metadataStore(带缓存的zk客户端)获取不到对应zk节点/client_group_id/xxx。

2、查找可能导致zk节点/client_group_id/xxx节点获取不到的原因

有两种可能性：一是没写进去，二是写进去但是被删除了。

    @Override    protected void handleFindCoordinatorRequest(KafkaHeaderAndRequest findCoordinator,                                                CompletableFuture<AbstractResponse> resultFuture) {...        // Store group name to metadata store for current client, use to collect consumer metrics.        storeGroupId(groupId, groupIdPath)                .whenComplete((stat, ex) -> {                    if (ex != null) {                        // /client_group_id/xxx节点写入失败                        log.warn("Store groupId failed, the groupId might already stored.", ex);                    }                    findBroker(TopicName.get(pulsarTopicName))                            .whenComplete((node, throwable) -> {                                ....                            });                });...

从代码看到，clientId与groupId的关联关系是通过handleFindCoordinatorRequest（FindCoordinator）写进去的，而且只有这个方法入口。由于没有找到warn日志，排除了第一种没写进去的可能性。看看删除的逻辑：

protected void close(){    if (isActive.getAndSet(false)) {        ...        currentConnectedClientId.forEach(clientId -> {            String path = groupIdStoredPath + GroupIdUtils.groupIdPathFormat(clientHost, clientId);            // 删除zk上的 /client_group_id/xxx 节点            metadataStore.delete(path, Optional.empty())                    .whenComplete((__, ex) -> {                        if (ex != null) {                            if (ex.getCause() instanceof MetadataStoreException.NotFoundException) {                                if (log.isDebugEnabled()) {                                    log.debug("The groupId store path doesn't exist. Path: [{}]", path);                                }                                return;                            }                            log.error("Delete groupId failed. Path: [{}]", path, ex);                            return;                        }                        if (log.isDebugEnabled()) {                            log.debug("Delete groupId success. Path: [{}]", path);                        }                    });        });    }}

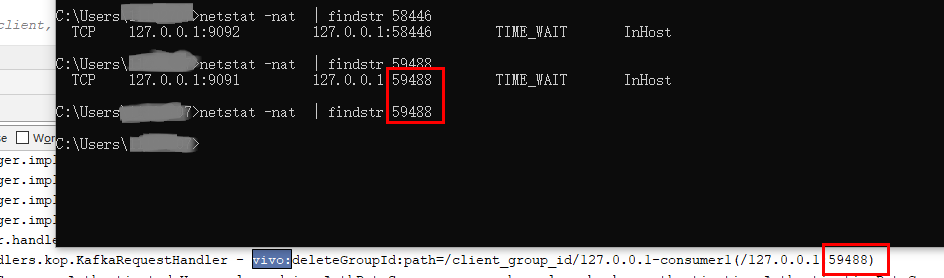

删除是在requsetHandler.close方法中执行，也就是说连接断开就会触发zk节点删除。

但有几个疑问：

  • /client_group_id/xxx 到底是干嘛用的？消费指标为什么要依赖它

  • 为什么要在handleFindCoordinatorRequest写入？

  • 节点/client_group_id/xxx为什么要删除，而且是在连接断开时删除，删除时机是否有问题？

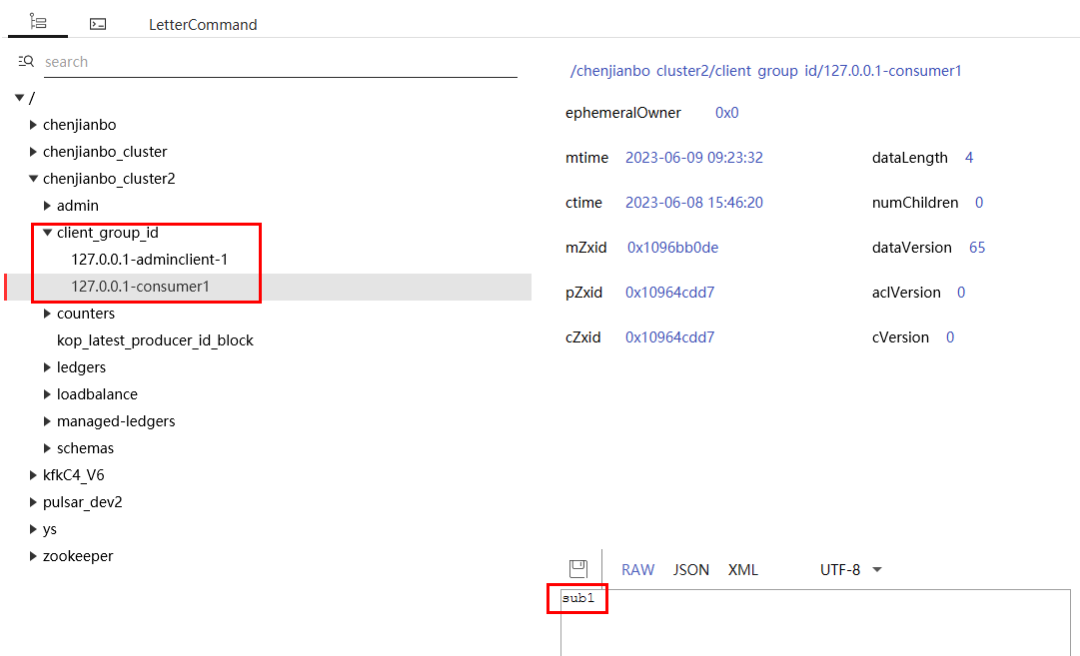

首先回答第1个问题，通过阅读代码可以知道，/client_group_id/xxx 这个zk节点是用于在不同broker实例间交换数据用的(相当redis cache)，用于临时存放IP+clientId与groupId的映射关系。由于fetch接口（拉取数据）的request没有groupId的，只能依赖加入Group过程中的元数据，在fetch消费时才能知道当前拉数据的consumer是哪个消费组的。


3、复现

若要解决问题，最好能够稳定地复现出问题，这样才能确定问题的根本原因，并且确认修复是否完成。

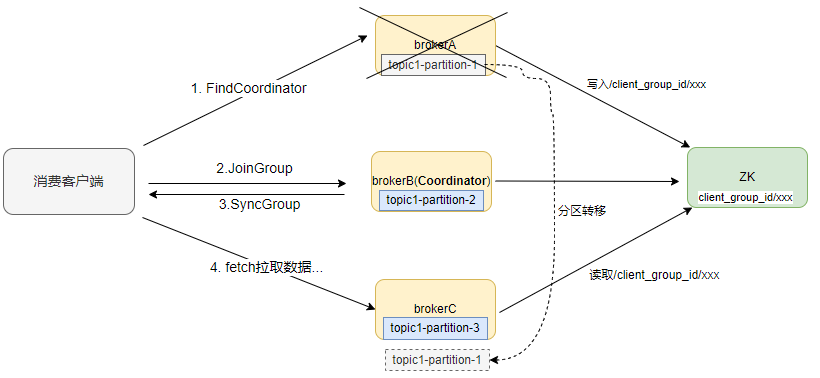

因为节点是在requsetHandle.close方法中执行删除，broker节点关闭会触发连接关闭，进而触发删除。假设：客户端通过brokerA发起FindCoordinator请求，写入zk节点/client_group

_id/xxx，同时请求返回brokerB作为Coordinator，后续与brokerB进行joinGroup、syncGroup等交互确定消费关系，客户端在brokerA、brokerB、brokerC都有分区消费。这时重启brokerA，分区均衡到BrokerC上，但此时/client_group_id/xxx因关闭broker而断开连接被删除，consumer消费刚转移到topic1-partition-1的分区就无法获取到groupId。

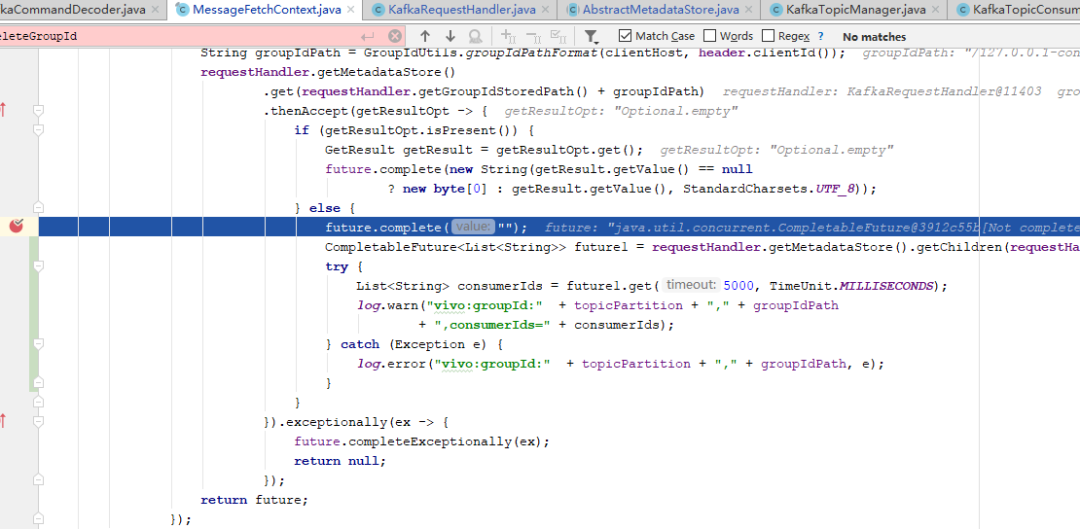

按照假设，有3个broker，开启生产和消费，通过在FindCoordinator返回前获取node.leader()的返回节点BrokerB，关闭brokerA后，brokerC出现断点复现，再关闭brokerC，brokerA也会复现（假设分区在brokerA与brokerC之间转移）。


复现要几个条件：

  1. broker数量要足够多(不小于3个）

  2.  broker内部有zk缓存metadataCache默认为5分钟，可以把时间调小为1毫秒，相当于没有cache

  3.  findCoordinator返回的必须是其他broker的IP

  4.  重启的必须是接收到findCoordinator请求那台broker，而不是真正的coordinator，这时会从zk删除节点

  5. 分区转移到其他broker，这时新的broker会重新读取zk节点数据

到此，我们基本上清楚了问题原因：连接关闭导致zk节点被删除了，别的broker节点需要时就读取不到了。那怎么解决？

三、问题解决

方案一

既然知道把消费者与FindCoordinator的连接进行绑定不合适的，那么是否应该把FindCoordinator写入zk节点换成由JoinGroup写入，断连即删除。


consumer统一由Coordinator管理，由于FindCoordinator接口不一定是Coordinator处理的，如果换成由Coordinator处理的JoinGroup接口是否就可以了，这样consumer断开与Coordinator的连接就应该删除数据。但实现验证时却发现，客户端在断连后也不会再重连，所以没法重新写入zk，不符合预期。

方案二

还是由FindCoordinator写入zk节点，但删除改为GroupCoordinator监听consumer断开触发。

因为consumer统一由Coordinator管理，它能监听到consumer加入或者离开。GroupCoordinator的removeMemberAndUpdateGroup方法是coordinator对consumer成员管理。

privatevoidremoveMemberAndUpdateGroup(GroupMetadata group,                                        MemberMetadata member) {    group.remove(member.memberId());    switch (group.currentState()) {        case Dead:        case Empty:            return;        case Stable:        case CompletingRebalance:            maybePrepareRebalance(group);            break;        case PreparingRebalance:            joinPurgatory.checkAndComplete(new GroupKey(group.groupId()));            break;        default:            break;    }    // 删除 /client_group_id/xxx 节点    deleteClientIdGroupMapping(group, member.clientHost(), member.clientId());}

调用入口有两个，其中handleLeaveGroup是主动离开，onExpireHeartbeat是超时被动离开，客户端正常退出或者宕机都可以调用removeMemberAndUpdateGroup方法触发删除。

public CompletableFuture<Errors> handleLeaveGroup(    String groupId,    String memberId) {    return validateGroupStatus(groupId, ApiKeys.LEAVE_GROUP).map(error ->        CompletableFuture.completedFuture(error)    ).orElseGet(() -> {        return groupManager.getGroup(groupId).map(group -> {            return group.inLock(() -> {                if (group.is(Dead) || !group.has(memberId)) {                    return CompletableFuture.completedFuture(Errors.UNKNOWN_MEMBER_ID);                } else {                    ...                    // 触发删除消费者consumer                    removeMemberAndUpdateGroup(group, member);                    return CompletableFuture.completedFuture(Errors.NONE);                }            });        })        ....    });}
voidonExpireHeartbeat(GroupMetadata group,                       MemberMetadata member,                       long heartbeatDeadline) {    group.inLock(() -> {        if (!shouldKeepMemberAlive(member, heartbeatDeadline)) {            log.info("Member {} in group {} has failed, removing it from the group",                member.memberId(), group.groupId());            // 触发删除消费者consumer            removeMemberAndUpdateGroup(group, member);        }        return null;    });}

但这个方案有个问题是，日志运维关闭broker也会触发一个onExpireHeartbeat事件删除zk节点，与此同时客户端发现Coordinator断开了会马上触发FindCoordinator写入新的zk节点，但如果删除晚于写入的话，会导致误删除新写入的节点。我们干脆在关闭broker时，使用ShutdownHook加上shuttingdown状态防止关闭broker时删除zk节点，只有客户端断开时才删除。

这个方案修改上线半个月后，还是出现了一个客户端的消费指标无法上报的情况。后来定位发现，如果客户端因FullGC出现卡顿情况，客户端可能会先于broker触发超时，也就是先超时的客户端新写入的数据被后监听到超时的broker误删除了。因为写入与删除并不是由同一个节点处理，所以无法在进程级别做并发控制，而且也无法判断哪次删除对应哪次的写入，所以用zk也是很难实现并发控制。

方案三

其实这并不是新的方案，只是在方案二基础上优化：数据一致性检查。

既然我们很难控制好写入与删除的先后顺序，我们可以做数据一致性检查，类似于交易系统里的对账。因为GroupCoordinator是负责管理consumer成员的，维护着consumer的实时状态，就算zk节点被误删除，我们也可以从consumer成员信息中恢复，重新写入zk节点。

privatevoidcheckZkGroupMapping(){      for (GroupMetadata group : groupManager.currentGroups()) {          for (MemberMetadata memberMetadata : group.allMemberMetadata()) {              String clientPath = GroupIdUtils.groupIdPathFormat(memberMetadata.clientHost(), memberMetadata.clientId());              String zkGroupClientPath = kafkaConfig.getGroupIdZooKeeperPath() + clientPath;              // 查找zk中是否存在节点            metadataStore.get(zkGroupClientPath).thenAccept(resultOpt -> {                  if (!resultOpt.isPresent()) {                      // 不存在则进行补偿修复                    metadataStore.put(zkGroupClientPath, memberMetadata.groupId().getBytes(UTF\_8), Optional.empty())                              .thenAccept(stat -> {                                  log.info("repaired clientId and group mapping: {}({})",                                          zkGroupClientPath, memberMetadata.groupId());                              })                              .exceptionally(ex -> {                                  log.warn("repaired clientId and group mapping failed: {}({})",                                          zkGroupClientPath, memberMetadata.groupId());                                  return null;                              });                  }              }).exceptionally(ex -> {                  log.warn("repaired clientId and group mapping failed: {} ", zkGroupClientPath, ex);                  return null;              });          }      }  }

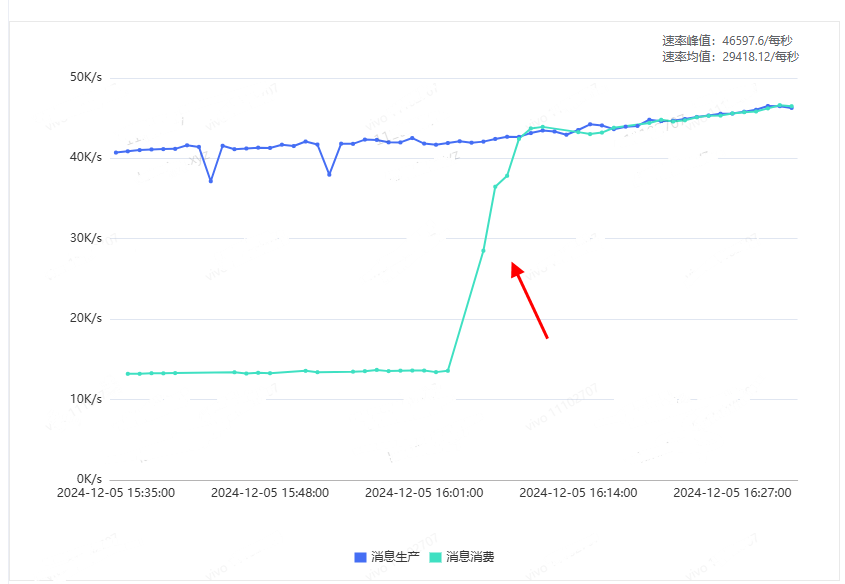

经过方案三的优化上线，即使是历史存在问题的消费组，个别分区消费流量指标缺少group字段的问题也得到了修复。具体效果如下图所示：


四、总结

经过多个版本的优化和线上验证，最终通过方案三比较完美的解决了这个消费指标问题。在分布式系统中，并发问题往往难以模拟和复现，我们也在尝试多个版本后才找到有效的解决方案。如果您在这方面有更好的经验或想法，欢迎提出，我们共同探讨和交流。
